Hiệu Quả Giảm Chấn Của Nhiều Hệ Cản Khối Lượng Lên Dầm Liên Tụcc Chịu Tải Trọng Di Động

Chuyên khảo Hiệu quả giảm chấn của hệ cản khối lượng trong dầm liên tục chịu tải t phân tích chuyên sâu các khía cạnh quan trọng trong lĩnh vực

• Tác giả: Võ Duy Thoại
• Người hướng dẫn: PGS. Nguyễn Trọng Phước
• Trường học: Đại học Bách Khoa - Đại học Quốc Gia TP. HCM
• Chuyên ngành: Kỹ thuật xây dựng công trình dân dụng và công nghiệp

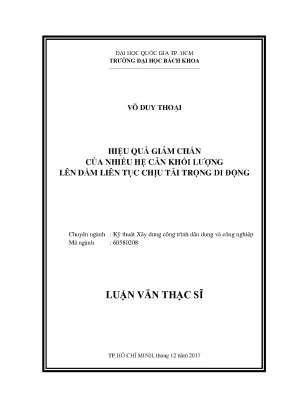

• Đề tài: Hiệu Quả Giảm Chấn Của Nhiều Hệ Cản Khối Lượng Lên Dầm Liên Tục Chịu Tải Trọng Di Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Nghiên Cứu Giảm Chấn Dầm Chịu Tải Trọng Di Động

Bài toán động lực học kết cấu, đặc biệt là ảnh hưởng của tải trọng di động lên kết cấu, luôn thu hút sự quan tâm của giới khoa học. Ứng xử động của kết cấu như cầu vượt, đường băng, đường ray xe lửa dưới tác dụng của phương tiện giao thông mang ý nghĩa quan trọng về lý thuyết và thực tiễn. Các công trình hiện đại không chỉ cần đảm bảo khả năng chịu lực mà còn tính thẩm mỹ, dẫn đến các thiết kế thanh mảnh hơn. Tuy nhiên, điều này làm tăng nguy cơ biến dạng và phá hoại dưới tác động của tải trọng. Nghiên cứu về giảm chấn dầm là rất quan trọng để đảm bảo an toàn và độ bền cho công trình. Tài liệu gốc đề cập đến vụ sụp đổ cầu đường sắt Mania năm 1846, cho thấy tầm quan trọng của việc nghiên cứu ứng xử động lực học của dầm.

1.1. Tầm quan trọng của nghiên cứu giảm chấn trong kết cấu dầm

Nghiên cứu giảm chấn dầm không chỉ giải quyết bài toán kỹ thuật mà còn đáp ứng yêu cầu thẩm mỹ của công trình hiện đại. Việc sử dụng các thiết kế thanh mảnh, cao hơn đòi hỏi phải có giải pháp giảm thiểu rung động và biến dạng. Các phương pháp giảm chấn hiệu quả sẽ giúp đảm bảo an toàn và tuổi thọ của kết cấu dưới tác động của tải trọng di động. Nghiên cứu này tập trung vào việc áp dụng hệ cản khối lượng để cải thiện khả năng chịu tải và ứng xử động của dầm.

1.2. Các yếu tố ảnh hưởng đến ứng xử động lực học dầm cầu

Ứng xử động lực học dầm cầu chịu ảnh hưởng của nhiều yếu tố, bao gồm vận tốc, hình dạng, kích thước, độ cứng của dầm và đặc tính của tải trọng di động. Mô hình hóa chính xác các yếu tố này là cần thiết để đánh giá đúng khả năng chịu lực và độ bền của kết cấu. Nghiên cứu này xem xét ảnh hưởng của hệ cản khối lượng đến việc giảm thiểu các tác động tiêu cực từ các yếu tố này.

II. Thách Thức Giảm Dao Động Dầm Liên Tục Do Tải Trọng Di Động

Một trong những thách thức lớn trong kỹ thuật xây dựng là kiểm soát dao động dầm liên tục chịu tải trọng di động. Các công trình cầu, đường sắt thường xuyên phải đối mặt với vấn đề này. Tải trọng di động gây ra các rung động lớn, ảnh hưởng đến độ bền và tuổi thọ của kết cấu. Việc tìm ra giải pháp hiệu quả để giảm dao động là vô cùng quan trọng. Nghiên cứu này tập trung vào việc sử dụng hệ cản khối lượng (MTMD) để giải quyết thách thức này.

2.1. Ảnh hưởng của tải trọng động lên độ bền và tuổi thọ dầm cầu

Tải trọng động, đặc biệt là tải trọng di động, tạo ra các ứng suất lặp đi lặp lại trong dầm cầu, dẫn đến mỏi và giảm tuổi thọ kết cấu. Việc kiểm soát dao động và giảm ứng suất là yếu tố then chốt để kéo dài tuổi thọ công trình. Việc áp dụng các hệ thống giảm chấn như MTMD có thể giảm đáng kể tác động của tải trọng động.

2.2. Bài toán tối ưu hóa thiết kế dầm để giảm dao động

Thiết kế dầm tối ưu không chỉ đảm bảo khả năng chịu lực mà còn phải giảm thiểu dao động. Điều này đòi hỏi sự kết hợp giữa các phương pháp tính toán hiện đại và các giải pháp giảm chấn hiệu quả. Việc sử dụng hệ cản khối lượng (MTMD) là một trong những phương pháp được nghiên cứu để cải thiện ứng xử động của dầm và tối ưu hóa thiết kế kết cấu.

2.3. Vấn đề về độ tin cậy của các mô hình mô phỏng dao động dầm

Việc mô phỏng dao động dầm chịu tải trọng di động đòi hỏi các mô hình chính xác và độ tin cậy cao. Các yếu tố như đặc tính vật liệu, điều kiện biên và tương tác giữa tải trọng và kết cấu cần được xem xét cẩn thận. So sánh kết quả mô phỏng với thực nghiệm là cần thiết để đảm bảo độ tin cậy của mô hình và các kết luận rút ra.

III. Phương Pháp Phân Tích Hiệu Quả Giảm Chấn Bằng FEM MATLAB

Nghiên cứu sử dụng phương pháp phần tử hữu hạn (FEM) để phân tích ứng xử động của dầm liên tục chịu tải trọng di động. Dầm được rời rạc hóa bằng phần tử thanh. Tải trọng di động được mô hình hóa như hệ dao động di động gồm khối lượng thân xe và bánh xe. Chương trình máy tính viết bằng MATLAB giúp phân tích bài toán. Kết quả được so sánh với các nghiên cứu khác để kiểm chứng độ tin cậy. Phương pháp này cho phép đánh giá chi tiết hiệu quả giảm chấn của hệ cản khối lượng.

3.1. Ứng dụng phương pháp phần tử hữu hạn FEM trong mô hình hóa dầm

Phương pháp phần tử hữu hạn (FEM) là công cụ mạnh mẽ để mô hình hóa và phân tích ứng xử của dầm. Việc chia nhỏ dầm thành các phần tử nhỏ cho phép tính toán chính xác ứng suất, biến dạng và dao động dưới tác dụng của tải trọng di động. Phần mềm ANSYS hoặc Abaqus có thể được sử dụng để thực hiện phân tích FEM.

3.2. Xây dựng chương trình MATLAB để mô phỏng tương tác tải trọng dầm hệ cản

Việc xây dựng chương trình MATLAB cho phép kiểm soát chi tiết các thông số và quá trình tính toán. Chương trình này mô phỏng tương tác giữa tải trọng di động, dầm và hệ cản khối lượng (MTMD). Các phương pháp tích phân từng bước như Newmark được sử dụng để giải phương trình chuyển động của hệ thống. Kiểm định kết quả với các nghiên cứu khác là quan trọng.

IV. Ứng Dụng Hệ Cản Khối Lượng Tối Ưu Giảm Chấn Cho Dầm

Nghiên cứu tập trung vào ứng dụng hệ cản khối lượng (MTMD) để giảm chấn cho dầm liên tục. MTMD bao gồm nhiều bộ giảm chấn nhỏ, mỗi bộ được điều chỉnh để hấp thụ năng lượng rung động ở các tần số khác nhau. Việc bố trí và tối ưu hóa các thông số của MTMD là rất quan trọng để đạt được hiệu quả giảm chấn tối đa. Kết quả cho thấy MTMD có khả năng giảm dao động đáng kể, tăng độ bền cho dầm.

4.1. Lựa chọn và tối ưu hóa thông số của hệ cản khối lượng MTMD

Việc lựa chọn và tối ưu hóa thông số của MTMD, bao gồm khối lượng, độ cứng và hệ số cản, là yếu tố quyết định đến hiệu quả giảm chấn. Các phương pháp tối ưu hóa có thể được sử dụng để tìm ra các thông số phù hợp nhất với đặc tính dao động của dầm và tải trọng di động. Mục tiêu là giảm thiểu biên độ dao động và ứng suất trong dầm.

4.2. Vị trí lắp đặt tối ưu của hệ cản khối lượng trên dầm liên tục

Vị trí lắp đặt của MTMD trên dầm liên tục ảnh hưởng lớn đến hiệu quả giảm chấn. Các vị trí có biên độ dao động lớn hoặc gần các điểm tập trung ứng suất thường là lựa chọn tốt. Việc phân tích mode dao động của dầm giúp xác định các vị trí lắp đặt tối ưu. Cần xem xét cả yếu tố thi công và bảo trì khi lựa chọn vị trí lắp đặt.

4.3. Ảnh hưởng của số lượng hệ cản khối lượng đến hiệu quả giảm chấn

Số lượng hệ cản khối lượng (MTMD) sử dụng cũng ảnh hưởng đến hiệu quả giảm chấn. Việc tăng số lượng MTMD có thể cải thiện khả năng hấp thụ năng lượng rung động, nhưng cũng làm tăng chi phí và độ phức tạp của hệ thống. Cần có sự cân nhắc kỹ lưỡng để lựa chọn số lượng MTMD phù hợp với yêu cầu và điều kiện cụ thể của công trình.

V. Kết Quả So Sánh Đánh Giá Hiệu Quả Của Hệ Giảm Chấn

Kết quả nghiên cứu cho thấy hệ cản khối lượng (MTMD) có hiệu quả trong việc giảm dao động của dầm liên tục chịu tải trọng di động. Các thông số như tần số và khối lượng của MTMD ảnh hưởng đáng kể đến ứng xử động của dầm. So sánh với các nghiên cứu khác cho thấy sự phù hợp của phương pháp và kết quả. Nghiên cứu này cung cấp cơ sở để thiết kế và ứng dụng MTMD trong thực tế.

5.1. So sánh kết quả mô phỏng với các nghiên cứu lý thuyết và thực nghiệm khác

Việc so sánh kết quả mô phỏng với các nghiên cứu lý thuyết và thực nghiệm khác là bước quan trọng để kiểm chứng độ tin cậy và tính chính xác của mô hình. Các kết quả tương đồng với các nghiên cứu đã được công bố củng cố giá trị của nghiên cứu và cho phép áp dụng kết quả vào thực tế.

5.2. Đánh giá mức độ giảm dao động và ứng suất trong dầm khi sử dụng hệ cản

Đánh giá mức độ giảm dao động và ứng suất trong dầm khi sử dụng MTMD là mục tiêu chính của nghiên cứu. Các thông số như biên độ dao động, ứng suất cực đại và hệ số giảm chấn được sử dụng để định lượng hiệu quả giảm chấn. Kết quả cho thấy MTMD có khả năng giảm đáng kể các thông số này.

VI. Kết Luận Hướng Phát Triển Ứng Dụng và Nghiên Cứu Giảm Chấn

Nghiên cứu đã chứng minh hiệu quả của hệ cản khối lượng (MTMD) trong việc giảm chấn cho dầm liên tục chịu tải trọng di động. Hướng phát triển bao gồm nghiên cứu các loại vật liệu giảm chấn mới, tối ưu hóa thiết kế MTMD và ứng dụng các phương pháp điều khiển hiện đại. Ứng dụng thực tế của nghiên cứu này có tiềm năng lớn trong việc cải thiện độ bền và tuổi thọ của các công trình cầu và đường sắt.

6.1. Nghiên cứu các loại vật liệu giảm chấn mới và hiệu quả hơn

Nghiên cứu về các loại vật liệu giảm chấn mới như vật liệu composite, vật liệu thông minh có tiềm năng mang lại hiệu quả giảm chấn cao hơn. Các vật liệu này có khả năng hấp thụ năng lượng rung động tốt hơn và có thể được tích hợp vào MTMD để cải thiện hiệu suất.

6.2. Phát triển các phương pháp điều khiển hệ cản khối lượng chủ động

Việc phát triển các phương pháp điều khiển hệ cản khối lượng chủ động, sử dụng cảm biến và bộ điều khiển, có thể giúp MTMD thích ứng với các điều kiện tải trọng và dao động khác nhau. Các hệ thống điều khiển chủ động có khả năng giảm dao động tốt hơn so với các hệ thống thụ động truyền thống.

Trích đoạn nội dung tài liệu

Chương 1 Giới thiệu 3 đó bao gồm độ cứng lò xo, hệ số cản nhớt của hệ dao động di động và hệ M- TMD, cũng như các thành phần quán tính có cùng bản chất. - Thiết lập phương trình chuyển động của hệ; xây dựng chương trình MATLAB phục vụ việc tính toán; kiểm tra độ phù hợp của chương trình máy tính đã viết. - Thực hiện ví dụ số khảo sát bài toán và rút ra các kết luận. PHƯƠNG PHÁP THỰC HIỆN Để thực hiện Luận văn, phương pháp nghiên cứu là lí thuyết và tính toán số.

Dựa vào sơ đồ tính đã được rời rạc, phương pháp phần tử hữu hạn được dùng, nguyên lí cân bằng động được áp dụng để thiết lập và lập trình tính toán số dựa trên ngôn ngữ lập trình MATLAB,… Luận văn thiết lập ba phương trình chuyển động cho ba thành phần của hệ – hệ dao động di động, kết cấu dầm và M-TMD – thông qua lực tương tác ở điểm tiếp xúc giữa ba hệ thống. Phương trình chuyển động được thiết lập bằng PTHH và được giải bằng phương pháp lặp sử dụng thuật toán Newmark. Sau khi thiết lập, kiểm chứng với các tài liệu nghiên cứu trước và đạt được những kết quả có thể chấp nhận được, mã nguồn chương trình sử dụng ngôn ngữ lập trình MATLAB được sử dụng để phân tích tương tác động lực học giữa tải trọng di động, kết cấu, TMD bằng cách sử dụng sơ đồ lặp. CẤU TRÚC LUẬN VĂN Cấu trúc luận văn gồm có 5 chương, nội dung chính của mỗi chương như sau: Chương 1 - Giới thiệu lí do chọn đề tài, sơ lược về hệ kết cấu – tải trọng động – M-TMD, trình bày mục tiêu và ý nghĩa bài toán.

Chương 2 - Tổng quan tình hình nghiên cứu vấn đề động lực học của TMD với kết cấu chịu tải trọng chuyển động được trình bày trong một vài phân tích và đánh giá các công trình của các tác giả trong và ngoài nước. Chương 3 - Cơ sở lý thuyết trình bày nhận dạng, giả thuyết của bài toán, thiết lập phương trình chuyển động, sơ đồ tính toán, phương pháp giải để phân tích phản ứng động của hệ. Chương 1 Giới thiệu 4 Chương 4 - Ví dụ số trình bày một số ví dụ tính toán để kiểm chứng độ tin cậy của chương trình tính và khảo sát hiệu quả giảm chấn. Chương 5 - Kết luận và hướng phát triển đánh giá các kết quả của Chương 4 - Ví dụ số, đưa ra hướng phát triển, mở rộng bài toán.

Ngoài ra, danh mục Tài liệu tham khảo và phụ lục mã nguồn MATLAB cũng được trình bày cuối Luận văn. Chương 2 Tổng quan 5 CHƯƠNG II TỔNG QUAN 1. GIỚI THIỆU Chương này gồm 05 phần, sơ lược về hệ giảm chấn khối lượng trong kết cấu dầm chịu tải trọng dao động di động và giới thiệu tổng quan về tình hình nghiên cứu liên quan đến đề tài. Hệ TMD: - Trình bày sơ đồ cấu tạo, nguyên tắc hoạt động của TMD.

Tình hình nghiên cứu ngoài nước: - Hoàn cảnh ra đời, sự hình thành và phát triển của mô hình TMD. - Tổng quan về tình hình nghiên cứu ngoài nước. Các thông số, mô hình về hệ dao động di động, dầm cầu, TMD, M-TMD cũng được sơ lược trong phần này. Tình hình nghiên cứu trong nước: - Trình bày tổng quan các bài báo khoa học, Luận văn liên quan đến mô hình hệ dao động di động, dầm liên tục nhiều nhịp, TMD.

Nhận xét: - Lập bảng thống kê chi tiết, từ đó trình bày điểm khác biệt giữa Luận văn với các nghiên cứu đã tham khảo trước đây. Kết luận chương: - Đưa ra kết luận cụ thể và các căn cứ thực hiện chương tiếp theo. SƠ ĐỒ CẤU TẠO VÀ NGUYÊN TẮC HOẠT ĐỘNG CỦA TMD Hệ cản khối lượng TMD (Hình 2.1) là thiết bị hấp thu và tiêu tán năng lượng bị động, bao gồm thành phần khối lượng md liên kết với một lò xo có độ cứng kd và một thiết bị cản nhớt cd , hệ này được liên kết với kết cấu chính nhằm mục đích để giảm dao động cho công trình. Chương 2 Tổng quan 6 md TMD cd kd Keát caáu Hình 2.

Thiết bị TMD (trái) và Sơ đồ cấu tạo của TMD (phải) TMD hấp thụ và tiêu tán năng lượng theo cơ chế bị động, khi kết cấu chính xảy ra dao động do tác dụng của ngoại lực, TMD và kết cấu chuyển vị cùng tần số, đồng thời có khuynh hướng ngược pha và làm tiêu tán năng lượng dao động của kết cấu do lực quán tính sinh ra trong TMD tác dụng vào kết cấu. Hiệu suất làm việc của TMD càng cao nếu năng lượng dao động của kết cấu tiêu tán trong thiết bị này càng lớn bằng cách điều chỉnh giá trị của hệ số cản cd và khối lượng md của TMD tùy theo dao động của kết cấu. Do vậy, việc chọn và khảo sát giá trị các thông số trên sao cho thích hợp nhất để nâng cao hiệu quả làm việc của TMD là điều cần thiết. TÌNH HÌNH NGHIÊN CỨU NGOÀI NƯỚC Năm 1909, hệ cản khối lượng đầu tiên được đề xuất bởi Hermann Frame nhằm giảm dao động lắc lư của tàu trên biển.

Một kết cấu thực sự nguy hiểm khi tần số dao động riêng của ngoại lực tác động xấp xỉ bằng tần số dao động riêng của hệ chịu lực tác động (hiện tượng cộng hưởng). Mặt khác, hệ cản khối lượng TMD làm việc phụ thuộc vào tần số riêng của vật thể và tần số của ngoại lực tác động, do đó các thông số tối ưu cho hệ cản khối lượng TMD được nghiên cứu, phát triển và ứng dụng rộng rãi. Năm 1985, Den Hagtor đặt nền móng cho sự phát triển này bằng việc lựa chọn các thông số nói trên cho hệ cản khối lượng. Chương 2 Tổng quan 7 Năm 1992, Das, A., [9] nghiên cứu về hiệu quả của hệ cản khối lượng (TMDs) trong việc làm giảm phản ứng ngẫu nhiên của dầm đơn giản bằng phương pháp phần tử hữu hạn.

Den Hartog [15] đề xuất các thông số điều chỉnh tối ưu trong việc thực hiện nghiên cứu này. Mô hình phát triển dựa trên các phương pháp ma trận nghịch đảo nâng cao để tính toán phản ứng đặc trưng trong phạm vi biên độ tần số nhất định. Hai ví dụ minh họa các trường hợp sắp xếp TMD khác nhau được phân tích để nghiên cứu độ nhạy và thích ứng của hệ này trong việc giảm các phản ứng ngẫu nhiên.1 Mô hình hệ gắn TMD của Das và cộng sự [13] Nghiên cứu so sánh các trường hợp khác nhau về mật độ quang phổ và phương sai cho thấy hiệu quả trong việc sắp xếp các TMD phụ thuộc chủ yếu vào sự phân phối tần số riêng tự nhiên của kết cấu. Surana, [9] Trình bày một chuỗi những phân tích để xác định những rung động uốn – xoắn cầu chịu tải trọng xe di chuyển.

Phân tích động lực học đề cập về vấn đề xem xét lực tương tác phi tuyến giữa xe – cầu, độ lệch tâm của đường xe chạy, bề mặt cầu gồ ghề, kết nối cáp – tháp, và điều kiện cứng của dầm. Bề mặt gồ ghề của mặt cầu được xem là phân Chương 2 Tổng quan 8 bố ngẫu nhiên, phụ thuộc hàm mật độ phổ (PSDF). Bề mặt trên làm bằng cao su tổng hợp được tạo ra từ PSDF bằng cách sử dụng kỹ thuật mô phỏng Monte Carlo. Các phân tích sử dụng các lý thuyết bình thường và tính toán các phản ứng trong miền thời gian sử dụng một chương trình lặp đi lặp lại và một vài chương trình nguồn sẵn có.

Qua đó kết quả thu được và so sánh ba loại mô hình xe cụ thể là 3-D, 2-D và hệ dao động di động đơn. Một thông số cũng được tiến hành để kiểm nghiệm ảnh hưởng vài thông số quan trọng của cầu và xe đến ứng xử động của cầu.2 Mô hình xe 1-D (a), 2-D (b) và 3-D (c) của Chatterjee và cộng sự [9] Năm 1998, Kwon, H. Lee, [25] Trình bày kiểm soát độ rung của cầu chịu tác dụng của tải trọng di động bằng cách sử dụng hệ cản khối lượng TMD. TMD được điều chỉnh treo thẳng đứng và lắp đặt ở giữa cầu, ứng xử động của cây cầu chịu tải trọng di động bằng cách sử dụng mô hình khối lượng di động – được xem như ảnh hưởng của khối lượng xe.

Tàu cao tốc trên cao TGV được mô hình hóa như 2 bậc tự do bao gồm các bánh xe và thân xe. Các chuyển động dọc trục và biến đổi Fourier được so sánh trước và sau khi cài đặt TMD để thể hiện hiệu quả của TMD trong trường hợp của cầu ba nhịp. Chương 2 Tổng quan 9 Hình 3. Mô hình tải trọng di động và TMD – Kwon và cộng sự [25] Năm 2003, Chen, X., [10] xem xét hiệu quả của giảm chấn của hệ cản khối lượng (TMD) trong việc kiểm soát kết quả dao động tự kích thích do giảm chấn gây ra.

Nghiên cứu đề nghị các thông số tối ưu mới của TMD nhằm đạt hiệu suất tốt hơn so với những đề xuất trước đây. Đồng thời, nghiên cứu làm nổi bật sự phụ thuộc hiệu suất tự kích thích của TMD trên kết cấu. Các phương trình cân bằng chuyển động của một hệ gồm nhiều TMD gắn liên kết với cầu được thiết lập, trong đó phương trình chuyển động của cầu được mô tả rút gọn theo phương thức tọa độ. Thông số chi tiết liên quan đến dao động của cầu nhịp lớn gắn nhiều hệ cản khối lượng MTMD cũng được nghiên cứu.

Tính hiệu quả và hạn chế của MTMD để kiểm soat dao động của cầu nhiều nhịp được kiểm tra, nhấn mạnh sự phụ thuộc của hiệu suất TMD trong bài toán động lực học. Nghiên cứu này cho thấy TMDs tương đối hiệu quả trong việc kiểm soát dao động khi tốc độ gió tăng. Và việc thiết kế các thông số trong vùng cận giá trị tối ưu để hệ TMD làm việc hiệu quả cũng được đề xuất nghiên cứu. [26] đề cập vấn đề dùng nhiều hệ cản khối lượng (MTMD) để giảm các rung động cho cầu đường sắt chịu tải trọng tàu cao tốc.

Chương 2 Tổng quan 10 Hình 3.4 Hệ mô hình xe – cầu – M-TMD của Li và cộng sự [26] Các phương trình tương tác của hệ tàu – dầm – MTMD được phát triển. Hiệu quả của MTMDs về giảm dao động cộng hưởng của cầu đường sắt được kiểm tra và các thông số tối ưu của MTMDs để giảm chấn các rung động cộng hưởng được đề xuất. Kết quả cho thấy việc sử dụng các MTMD với các thông số tối ưu làm giảm đáng kể chuyển vị và gia tốc của cầu đường sắt.
