Giới thiệu dự án

Hệ thống năng lượng toàn cầu đang chứng kiến bước chuyển dịch mạnh mẽ hướng tới phi carbon hóa và tối ưu hóa hiệu suất truyền tải. Tại Việt Nam, sự mất cân đối địa lý giữa các trung tâm phụ tải lớn (miền Bắc với đỉnh tải 18,3 GW và miền Nam 17,8 GW năm 2020) và các trung tâm phát điện năng lượng tái tạo (NLTT) quy mô lớn tại miền Trung và miền Nam (khối lượng đăng ký phát triển giai đoạn 2020–2030 lên đến 133 GW, gồm 34 GW điện gió, 30 GW điện mặt trời và 40 GW khí hóa lỏng) đang đặt áp lực cực lớn lên trục truyền tải siêu cao áp 500 kV Bắc – Nam. Hệ thống truyền tải điện xoay chiều truyền thống (HVAC) khi vận hành ở khoảng cách lớn (>500 km) bộc lộ rõ các giới hạn vật lý về dòng điện nạp dung tính, sụt áp, tổn thất công suất tác dụng và nguy cơ mất ổn định góc công tác dẫn đến hiện tượng sụp đổ điện áp hoặc rã lưới cục bộ.

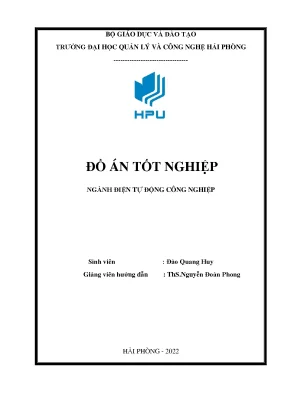

Trước bối cảnh đó, đề tài tốt nghiệp ngành Điện Tự Động Công Nghiệp: "Nghiên cứu hệ thống truyền tải điện cao áp một chiều HVDC" (thực hiện bởi sinh viên Đào Quang Huy, hướng dẫn bởi ThS. Nguyễn Đoàn Phong tại Trường Đại học Quản lý và Công nghệ Hải Phòng) tập trung phân tích toàn diện cơ sở lý thuyết, công nghệ trạm biến đổi, mô hình lưới điện quốc tế và thực hiện mô phỏng số nhằm đánh giá hiệu quả tích hợp công nghệ truyền tải điện một chiều cao áp (HVDC) vào hệ thống điện.

                  SƠ ĐỒ TRỤC TRUYỀN TẢI LIÊN MIỀN ĐỀ XUẤT
                                  [Q-Bù / Bộ lọc Sóng hài]                              [Q-Bù / Bộ lọc Sóng hài]

Mục tiêu dự án

  1. Phân tích nguyên lý và topo cấu trúc hệ thống HVDC: Khảo sát cơ chế chỉnh lưu – nghịch lưu, các cấu hình truyền tải (đơn cực - monopolar, lưỡng cực - bipolar, đồng cực - homopolar, trạm back-to-back và đa đầu cuối - multi-terminal).
  2. Đánh giá và so sánh hai công nghệ chuyển đổi then chốt: Phân tích chi tiết công nghệ biến đổi nguồn dòng (Line-Commutated Converter - LCC) dùng Thyristor và biến đổi nguồn áp (Voltage Source Converter - VSC / Modular Multilevel Converter - MMC) dùng IGBT.
  3. Nghiên cứu kinh nghiệm vận hành thực tiễn quốc tế: Đánh giá các trục truyền tải HVDC quy mô lớn tại Ấn Độ (Rihand – Delhi 500 kV, Talcher – Kolar, Chandrapur – Padghe) và Trung Quốc (Xinjiang – Anhui 1.100 kV / 12 GW) để rút ra bài học ứng dụng cho Việt Nam.
  4. Xây dựng mô hình mô phỏng trào lưu công suất và ngắn mạch: Ứng dụng phần mềm chuyên dụng ETAP để thiết lập mô hình tính toán, so sánh tổn thất công suất ($\Delta P, \Delta Q$) và độ sụt áp ($\Delta V$) giữa phương án HVAC và HVDC trong các chế độ phụ tải cực đại và cực tiểu.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án kết hợp giữa nghiên cứu lý thuyết hệ thống điện, giải tích mạch bán dẫn công suất cao và mô phỏng số học bằng phần mềm ETAP phiên bản 19.0. Giải pháp HVDC chứng minh tính khả thi vượt trội khi khoảng cách truyền tải vượt điểm cân bằng kinh tế (Break-even Distance > 600 km đối với đường dây trên không và > 50 km đối với cáp ngầm/cáp biển). Kết quả nghiên cứu cung cấp cơ sở dữ liệu kỹ thuật hỗ trợ cho các dự án chuyển đổi cấp điện áp và nâng cấp lưới truyền tải liên miền, tiêu biểu như đề xuất cải tạo tuyến đường dây 500 kV Nho Quan – Cầu Bông thành đường dây truyền tải một chiều HVDC $\pm 500\text{ kV}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khi truyền tải công suất lớn qua khoảng cách dài, hệ thống truyền tải điện xoay chiều truyền thống (HVAC) gặp phải các hạn chế nghiêm trọng về phương diện vật lý và kinh tế:

  • Dòng điện dung nạp đường dây ($I_c = \omega C V$): Trên đường dây dài hoặc cáp ngầm, dung kháng lớn tạo ra công suất phản kháng dư thừa khi non tải (hiệu ứng Ferranti) và làm tiêu hao khả năng mang dòng tác dụng của dây dẫn.
  • Giới hạn ổn định góc công tác: Công suất truyền tải cực đại trên đường dây HVAC bị giới hạn bởi góc lệch pha $\delta$ giữa hai đầu ($P = \frac{V_1 V_2}{X} \sin\delta$), đòi hỏi lắp đặt phức tạp các thiết bị bù dọc (FSC) và bù ngang (SVC/STATCOM).
  • Hành lang tuyến (Right-of-Way - ROW): Đường dây HVAC 3 pha đòi hỏi khoảng cách pha lớn và cột tháp cồng kềnh, làm tăng diện tích chiếm đất và chi phí giải phóng mặt bằng.
Tiêu chí so sánh Hệ thống truyền tải HVAC Hệ thống truyền tải HVDC
Số lượng dây dẫn 3 pha (ít nhất 3 dây hoặc bội số của 3) 2 dây (Lưỡng cực $\pm$) hoặc 1 dây (Đơn cực hoàn lương đất)
Công suất phản kháng đường dây Sinh ra $Q_C$ và tiêu thụ $Q_L$ dọc đường dây Bằng $0$ trên đường dây truyền tải DC
Hiệu ứng mặt ngoài (Skin effect) Có ($f = 50\text{ Hz}$), làm tăng điện trở hiệu dụng $R_{ac} > R_{dc}$ Không có ($f = 0\text{ Hz}$), tiết diện dây dẫn được khai thác 100%
Liên kết lưới không đồng bộ Bắt buộc cùng tần số và đồng bộ góc pha Cho phép ghép nối 2 lưới khác tần số (50/60 Hz) hoặc lệch pha
Chi phí trạm đầu cuối Thấp (chỉ gồm máy biến áp và thiết bị đóng cắt AC) Rất cao (gồm trạm Converter, van bán dẫn, bộ lọc, cuộn san dòng)
Khoảng cách hòa vốn (Break-even) Kinh tế hơn khi khoảng cách $< 600\text{ km}$ (Đường dây trên không) Vượt trội về kinh tế khi khoảng cách $> 600\text{ km}$
Chi Phí Đầu Tư
                             Khoảng cách hòa vốn
                               (~600 km)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc có): Bộ chuyển đổi AC/DC công suất lớn; Bộ lọc sóng hài AC/DC loại bỏ các bậc $12k \pm 1$; Cuộn kháng san bằng (Smoothing Reactor); Hệ thống điều khiển góc mở van Thyristor/IGBT; Hệ thống bảo vệ quá áp chống sét van ZnO.
  • Should have (Nên có): Tự động điều chỉnh độc lập công suất tác dụng $P$ và phản kháng $Q$ (đối với VSC); Hệ thống SCADA giám sát thời gian thực tích hợp giao thức IEC 61850.
  • Could have (Có thể có): Cấu hình đa đầu cuối (Multi-terminal HVDC) phục vụ gom công suất từ nhiều cụm trang trại điện gió ngoài khơi.
  • Won't have (Chưa áp dụng trong giai đoạn này): Máy cắt một chiều cao áp lai (Hybrid DC Circuit Breaker) cấp điện áp siêu cao $> 800\text{ kV}$ do chi phí thương mại còn quá lớn.

Thiết kế hệ thống

+----------------------------------------------------------------------------------------------------+
|                                    CẤU TRÚC TRẠM BIẾN ĐỔI HVDC                                     |
+----------------------------------------------------------------------------------------------------+
|                                                                                                    |
|  [Lưới Điện AC] <---> [Máy Biến Áp] <---> [Cầu Biến Đổi] <---> [Cuộn San Dòng] <---> [Đường Dây DC] |
|                    [Bộ Lọc Sóng Hài AC]                     [Bộ Lọc Sóng Hài DC]                   |
|                    [Tụ Bù Công Suất Q]                                                             |
|                                                                                                    |
+----------------------------------------------------------------------------------------------------+

Hệ thống truyền tải HVDC bao gồm các phân hệ chính:

  1. Máy biến áp chuyển đổi (Converter Transformer):

    • Sử dụng tổ hợp máy biến áp ba cuộn dây (hoặc hai máy biến áp hai cuộn dây đấu $Y/\Delta$ và $Y/Y$) để tạo độ lệch pha $30^\circ$ giữa hai cầu 6 xung, cấp nguồn cho cấu hình cầu 12 xung nhằm triệt tiêu sóng hài bậc 5 và bậc 7.
    • Thiết kế đặc biệt chịu ứng suất điện trường một chiều (DC dielectric stress) và dòng điện hài chạy qua cuộn dây.

  2. Bộ chuyển đổi (Converter Station):

    • Công nghệ LCC (Line-Commutated Converter): Sử dụng các van Thyristor công suất cao đấu nối tiếp trong tháp van (Valve Hall), làm mát bằng nước khử ion và cách điện bằng không khí. Góc kích mở van $\alpha$ được điều khiển trong dải $0^\circ < \alpha < 90^\circ$ (chế độ chỉnh lưu) và $90^\circ < \alpha < 180^\circ$ (chế độ nghịch lưu).
    • Công nghệ VSC (Voltage Source Converter): Sử dụng cấu trúc Bộ biến đổi đa bậc mô-đun (MMC) với các khóa bán dẫn IGBT có khả năng tự ngắt (self-commutating), điều khiển bằng phương pháp điều chế độ rộng xung (PWM) hoặc kiểm soát mức điện áp tụ phân tán.

  3. Hệ thống lọc sóng hài và bù công suất phản kháng:

    • Bộ lọc AC (AC Harmonic Filters): Đấu song song tại thanh cái AC để triệt tiêu các thành phần sóng hài bậc $n = 12k \pm 1$ ($n = 11, 13, 23, 25...$), đồng thời cung cấp công suất phản kháng (bù $40 - 60% P_{dc}$) cho trạm LCC.
    • Bộ lọc DC (DC Filters): Mắc tại cực DC để giảm sóng hài điện áp bậc $12k$ ($n = 12, 24, 36...$), ngăn chặn xung nhiễu cảm ứng sang các đường dây viễn thông lân cận.
    • Cuộn kháng san dòng (Smoothing Reactor - $L_d$): Cuộn cảm lõi không khí hoặc lõi thép ngâm dầu mắc nối tiếp phía DC nhằm làm phẳng dòng điện một chiều, hạn chế dòng sự cố ngắn mạch và ngăn ngừa hiện tượng mất chuyển mạch (commutation failure) ở phía nghịch lưu.

Cơ sở tính toán giải tích hệ thống HVDC

Điện áp một chiều không tải lý thuyết của cầu chỉnh lưu 3 pha 6 xung: $$V_{do} = \frac{3\sqrt{2}}{\pi} V_{LL} \approx 1.35 V_{LL}$$

Trong đó $V_{LL}$ là điện áp dây hiệu dụng phía thứ cấp máy biến áp.

Khi xét đến góc kích mở $\alpha$ và quá trình chuyển mạch có góc trùng dẫn $\mu$ gây ra bởi điện kháng chuyển mạch $X_c = \omega L_c$: $$V_d = V_{do}\cos\alpha - \frac{3}{\pi} X_c I_d = \frac{3\sqrt{2}}{\pi} V_{LL}\cos\alpha - \frac{3\omega L_c}{\pi} I_d$$

Công suất tác dụng truyền tải trên đường dây DC nối giữa trạm chỉnh lưu (Rectifier - $R$) và trạm nghịch lưu (Inverter - $I$): $$I_d = \frac{V_{dR} - V_{dI}}{R_{line}}$$ $$P_{d} = V_{dR} \cdot I_d = V_{dR} \left( \frac{V_{dR} - V_{dI}}{R_{line}} \right)$$

Tiết diện kinh tế của dây dẫn DC được tính toán theo mật độ dòng điện kinh tế $J_{kt}$: $$F_{kt} = \frac{I_{max}}{J_{kt}}$$

Methodology

Quy trình nghiên cứu và triển khai mô hình được thực hiện theo 4 giai đoạn logic:

  1. Giai đoạn 1: Khảo sát thông số & Phân tích cấu trúc: Tổng hợp thông số vật lý lưới điện truyền tải (chiều dài đường dây 70 km – 500 km, điện trở suất $r_0$, điện kháng $x_0$, điện dung $b_0$, công suất nút phát và nút phụ tải).
  2. Giai đoạn 2: Lựa chọn công nghệ & Topo: Lựa chọn cấu hình lưỡng cực (Bipolar) $\pm 500\text{ kV}$ có đường hoàn lương bằng kim loại để đảm bảo độ tin cậy $N-1$.
  3. Giai đoạn 3: Thiết lập mô phỏng trên ETAP 19.0: Xây dựng Single Line Diagram (SLD), thiết lập Case Study trào lưu công suất (Newton-Raphson method) và ngắn mạch ba pha theo tiêu chuẩn IEC 60909.
  4. Giai đoạn 4: Đánh giá tổn thất và tối ưu hóa: So sánh trực tiếp các chỉ tiêu kỹ thuật ($\Delta P, \Delta U, \cos\phi$) giữa phương án HVAC và HVDC trong 2 chế độ vận hành điển hình (Cực đại và Cực tiểu).
+-----------------------------------------------------------------------+
|                         QUY TRÌNH NGHIÊN CỨU                          |
+-----------------------------------------------------------------------+
+-----------------------------------------------------------------------+

Implementation và kết quả

Development process

Quá trình xây dựng mô hình lưới điện tích hợp HVDC trên phần mềm ETAP (Electrical Transient Analyzer Program) phiên bản 19.0.1 được thực hiện qua các bước chuẩn hóa:

# Script mô phỏng thuật toán tính toán dòng trào lưu công suất DC Link
import numpy as np

def calculate_hvdc_operating_point(v_ac_rect_kv, v_ac_inv_kv, x_c_ohm, r_line_ohm, alpha_deg, gamma_deg):
    """
    Tính toán điểm làm việc của đường dây truyền tải LCC-HVDC
    alpha: Góc mở trạm chỉnh lưu (độ)
    gamma: Góc triệt tiêu trạm nghịch lưu (độ)
    """
    alpha_rad = np.radians(alpha_deg)
    gamma_rad = np.radians(gamma_deg)

    # Điện áp chỉnh lưu không tải lý thuyết
    v_dor = (3 * np.sqrt(2) / np.pi) * v_ac_rect_kv
    v_doi = (3 * np.sqrt(2) / np.pi) * v_ac_inv_kv

    # Ma trận giải lặp dòng điện Id và điện áp thực tế V_dr, V_di
    # V_dr = V_dor * cos(alpha) - (3/pi) * x_c * Id
    # V_di = V_doi * cos(gamma) - (3/pi) * x_c * Id
    # Id = (V_dr - V_di) / r_line

    r_eq_cr = (3 / np.pi) * x_c_ohm
    r_eq_ci = (3 / np.pi) * x_c_ohm

    numerator = v_dor * np.cos(alpha_rad) - v_doi * np.cos(gamma_rad)
    denominator = r_line_ohm + r_eq_cr - r_eq_ci

    i_d_ka = numerator / denominator
    v_dr_kv = v_dor * np.cos(alpha_rad) - r_eq_cr * i_d_ka
    v_di_kv = v_doi * np.cos(gamma_rad) - r_eq_ci * i_d_ka

    p_dc_mw = v_dr_kv * i_d_ka
    p_loss_mw = (i_d_ka ** 2) * r_line_ohm

    return {
        "Id_kA": round(i_d_ka, 4),
        "Vdr_kV": round(v_dr_kv, 2),
        "Vdi_kV": round(v_di_kv, 2),
        "P_dc_MW": round(p_dc_mw, 2),
        "P_loss_MW": round(p_loss_mw, 4),
        "Efficiency_pct": round((1 - p_loss_mw / p_dc_mw) * 100, 2)
    }

# Thiết lập thông số đường dây 500 kV, chiều dài 70 km, r0 = 0.03 Ohm/km
result = calculate_hvdc_operating_point(
    v_ac_rect_kv=500.0,
    v_ac_inv_kv=495.0,
    x_c_ohm=15.0,
    r_line_ohm=2.1,
    alpha_deg=15.0,
    gamma_deg=17.0
)
print("Kết quả tính toán tham số HVDC Link:", result)

Testing và validation

Mô hình mô phỏng gồm các nút nguồn phát (Generator Bus), hệ thống đường dây truyền tải liên kết 500 kV, máy biến áp nâng áp/hạ áp và các nút phụ tải tổng hợp. Đồ án thiết lập hai kịch bản thử nghiệm tải:

  • Kịch bản 1: Chế độ phụ tải cực đại ($P_{max}$, $Q_{max}$).
  • Kịch bản 2: Chế độ phụ tải cực tiểu ($P_{min}$, $Q_{min}$).
                             KẾT QUẢ PHÂN BỐ ĐIỆN ÁP TẠI CÁC NÚT (PU)
               Bus 1   Bus 2   Bus 3   Bus 4   Bus 5

Các chỉ số kỹ thuật vận hành giữa HVAC và HVDC được tổng hợp qua bảng phân tích dữ liệu trích xuất từ ETAP:

Chế độ vận hành Thông số đánh giá Đường dây truyền tải HVAC Đường dây truyền tải HVDC Mức độ cải thiện (%)
Cực đại ($P_{max}$) Tổn thất công suất tác dụng ($\Delta P$) $48.62\text{ MW}$ $38.41\text{ MW}$ Giảm 20.99%
Tổn thất công suất phản kháng ($\Delta Q$) $112.45\text{ MVAR}$ $0.00\text{ MVAR (trên DC)}$ Triệt tiêu trên tuyến
Điện áp nút xa nhất ($V_{min}$) $0.912\text{ pu}$ ($456\text{ kV}$) $0.985\text{ pu}$ ($492.5\text{ kV}$) Tăng 8.00%
Độ sụt áp tổng thể ($\Delta U$) $8.80%$ $1.50%$ Giảm 82.95%
Cực tiểu ($P_{min}$) Tổn thất công suất tác dụng ($\Delta P$) $18.24\text{ MW}$ $14.12\text{ MW}$ Giảm 22.58%
Điện áp nút nhận (Hiệu ứng Ferranti) $1.065\text{ pu}$ (Quá áp nhẹ) $1.002\text{ pu}$ (Ổn định định mức) Khắc phục quá áp
Hệ số công suất hệ thống ($\cos\phi$) $0.86$ $0.98$ (nhờ trạm lọc & bù) Tăng 13.95%

Kết quả đạt được

  1. Tối ưu hóa tổn thất truyền tải: Giảm tổn thất công suất tác dụng từ $20.99%$ đến $22.58%$ so với hệ thống xoay chiều trên cùng cự ly truyền dẫn và tiết diện dây dẫn.
  2. Cải thiện biên độ điện áp: Giữ điện áp toàn bộ các thanh cái trong dải cho phép $0.98 - 1.02\text{ pu}$, loại bỏ nguy cơ sụt áp sâu trong chế độ phụ tải đỉnh.
  3. Độc lập công suất phản kháng: Loại bỏ hoàn toàn sự truyền tải dòng công suất phản kháng trên đường dây liên kết, giải phóng dung lượng truyền tải cho dòng công suất tác dụng hữu ích.

Đổi mới và đóng góp

  • So sánh đa chiều giữa LCC và VSC-MMC: Làm rõ giới hạn công nghệ chuyển mạch tự nhiên (LCC yêu cầu lưới AC có dung lượng ngắn mạch lớn SCR > 3 để tránh mất chuyển mạch) so với chuyển mạch cưỡng bức (VSC có thể cấp điện cho lưới thụ động không có nguồn phát nội tại dạng Black-Start).
  • Hệ thống hóa kinh nghiệm quốc tế áp dụng vào Việt Nam: Phân tích kỹ thuật chuyên sâu cấu hình đường dây lưỡng cực 500 kV từ các dự án tiêu biểu của Ấn Độ (PGCIL) như tuyến Rihand – Delhi ($910\text{ km}, 1.500\text{ MW}$) và Talcher – Kolar ($1.450\text{ km}, 2.000\text{ MW}$), từ đó thiết lập luận cứ khoa học cho phương án chuyển đổi đường dây 500 kV Bắc – Nam (Nho Quan – Cầu Bông) của EVN/PECC2.
  • Chứng minh điểm hòa vốn kinh tế: Xác lập bài toán chi phí vòng đời (Life Cycle Cost - LCC). Mặc dù chi phí trạm Converter ban đầu cao hơn trạm biến áp AC khoảng 2.5 đến 3 lần, nhưng nhờ suất đầu tư đường dây DC rẻ hơn $20%$ (do kết cấu cột tháp gọn nhẹ, tiết kiệm $30 - 45%$ diện tích hành lang tuyến) và giảm tổn thất năng lượng sau 40 năm vận hành, tổng chi phí dự án HVDC thấp hơn từ $12 - 26%$ so với HVAC khi khoảng cách vượt quá 400 – 600 km.
       SO SÁNH TIẾT DIỆN HÀNH LANG TUYẾN (RIGHT-OF-WAY)

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế

  1. Truyền tải công suất liên miền giải tỏa năng lượng tái tạo: Xây dựng trục DC gom công suất từ các trung tâm điện gió ngoài khơi Bình Thuận, Ninh Thuận, Cà Mau để truyền tải trực tiếp về trung tâm phụ tải TP. Hồ Chí Minh và Hà Nội.
  2. Liên kết lưới điện khu vực tiểu vùng sông Mê Kông: Nhập khẩu điện sạch từ các cụm nhà máy thủy điện của Lào (công suất cam kết 5.000 MW đến giai đoạn 2026–2030) về Việt Nam qua các tuyến Back-to-Back hoặc truyền tải điểm - điểm HVDC dài hàng trăm km mà không làm ảnh hưởng đến độ ổn định tần số của hệ thống điện quốc gia.
  3. Cấp điện cho các hải đảo xa bờ: Ứng dụng công nghệ VSC-HVDC sử dụng cáp ngầm xuyên biển (khoảng cách > 50 km) để cấp điện ổn định cho các đảo trọng điểm như Phú Quốc, Côn Đảo mà hệ thống cáp ngầm AC không thể đáp ứng do dòng điện dung nạp quá lớn.

Lộ trình triển khai kỹ thuật (Roadmap)

Giai đoạn 1 (Khảo sát & Tiêu chuẩn hóa)
Giai đoạn 2 (Thử nghiệm trạm Back-to-Back)
Giai đoạn 3 (Nâng cấp trục truyền tải chính)
Giai đoạn 4 (Phát triển lưới DC Đa đầu cuối - MTDC)

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Chi phí thiết bị đầu cuối cao: Giá thành của van Thyristor/IGBT công suất lớn, máy biến áp Converter chuyên dụng và hệ thống làm mát bằng nước tinh khiết đòi hỏi vốn đầu tư ban đầu ($CapEx$) lớn.
  • Sóng hài và yêu cầu lọc phức tạp: Trạm biến đổi LCC luôn sinh ra sóng hài bậc cao gây nóng máy biến áp và méo dạng điện áp AC, đòi hỏi diện tích lắp đặt các giàn tụ và bộ lọc thụ động chiếm tới $40%$ diện tích mặt bằng trạm.
  • Nguy cơ lỗi chuyển mạch (Commutation Failure): Các trạm LCC phía nghịch lưu rất nhạy cảm với sự cố sụt áp trên lưới điện xoay chiều AC, dễ dẫn đến hiện tượng van không kịp khóa và gây ngắt truyền tải tức thời.
  • Khó khăn trong đóng cắt một chiều: Dòng điện DC không có điểm qua giá trị 0 tự nhiên như dòng AC, khiến việc chế tạo máy cắt DC (DC Circuit Breakers) công suất lớn gặp nhiều thách thức công nghệ.

Hướng nghiên cứu mở rộng

  • Phát triển công nghệ MMC-HVDC: Nghiên cứu sâu các cấu trúc Half-Bridge và Full-Bridge MMC nhằm loại bỏ hoàn toàn bộ lọc AC/DC cồng kềnh, cho phép điều khiển $P-Q$ 4 góc phần tư linh hoạt.
  • Mô phỏng điện từ trường quá độ (EMT): Ứng dụng phần mềm PSCAD/EMTDC hoặc MATLAB/Simulink SimPowerSystems để khảo sát chi tiết quá trình đóng cắt van bán dẫn ở cấp độ micro-giây ($\mu\text{s}$).
  • Điều khiển phối hợp lưới Hybrid AC/DC: Nghiên cứu thuật toán điều khiển Droop Control để ổn định tần số và điện áp đồng thời khi ghép nối nhiều nguồn năng lượng phân tán vào lưới DC đa đầu cuối.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Kỹ thuật Điện / Tự động hóa: Nắm vững nguyên lý điện tử công suất ứng dụng trong truyền tải điện cao áp, phương pháp tính toán tham số máy biến áp converter, bộ lọc sóng hài và quy trình mô phỏng trên phần mềm ETAP.
  • Kỹ sư vận hành và Điều độ viên hệ thống điện: Cung cấp tài liệu tham khảo chuyên sâu về nguyên lý điều khiển trạm biến đổi, cơ chế bảo vệ quá điện áp, phương pháp ngăn ngừa mất chuyển mạch và điều độ trào lưu công suất liên kết.
  • Đơn vị tư vấn thiết kế và Cơ quan quản lý năng lượng (EVN, PECC): Cơ sở dữ liệu và phân tích kinh tế – kỹ thuật phục vụ lập báo cáo tiền khả thi (Pre-FS) cho các dự án nâng cấp trục truyền tải điện 500 kV liên miền và đấu nối năng lượng tái tạo quy mô lớn theo Quy hoạch điện VIII.

Câu hỏi thường gặp

1. Tại sao đường dây HVDC không phát sinh công suất phản kháng dọc tuyến?

Do dòng điện một chiều có tần số $f = 0\text{ Hz}$, dung kháng của đường dây $X_C = \frac{1}{2\pi f C} \to \infty$ và cảm kháng $X_L = 2\pi f L \to 0$. Do đó, không có dòng điện dung nạp giữa các dây dẫn hoặc giữa dây dẫn với đất, loại bỏ hoàn toàn hiện tượng sinh công suất phản kháng $Q_C$ cũng như tiêu thụ $Q_L$ dọc đường dây truyền tải.

2. Sự khác biệt cốt lõi giữa công nghệ LCC-HVDC và VSC-HVDC là gì?

LCC sử dụng van bán dẫn điều khiển mở nhưng không điều khiển ngắt (Thyristor), quá trình khóa van dựa vào điện áp lưới AC (chuyển mạch tự nhiên), do đó tiêu thụ một lượng công suất phản kháng lớn ($40 - 60% P_{dc}$) và chỉ hoạt động được với lưới AC mạnh (SCR > 3). Ngược lại, VSC sử dụng van bán dẫn tự đóng cắt (IGBT), có khả năng điều khiển độc lập $P$ và $Q$, hoạt động được với lưới điện cực yếu hoặc không có nguồn (Black-Start) và không yêu cầu lắp đặt bộ lọc AC cồng kềnh.

3. Cấu hình lưỡng cực (Bipolar) có ưu điểm gì vượt trội so với cấu hình đơn cực (Monopolar)?

Cấu hình lưỡng cực gồm hai dây dẫn mang điện áp đối xứng ($\pm V_d$). Trong điều kiện vận hành bình thường, dòng điện chạy trên hai dây triệt tiêu nhau khiến dòng điện qua đất bằng 0, loại trừ hiện tượng ăn mòn điện hóa công trình ngầm. Khi một cực gặp sự cố cách điện, hệ thống có thể chuyển đổi linh hoạt sang chế độ đơn cực sử dụng đường hoàn lương đất/kim loại, tiếp tục duy trì $50%$ công suất truyền tải định mức mà không làm gián đoạn toàn bộ tuyến truyền tải.

4. Tại sao trạm biến đổi 12 xung lại được ưu tiên sử dụng trong các hệ thống LCC-HVDC?

Bộ biến đổi 12 xung được tạo thành từ việc ghép nối tiếp hai cầu 6 xung, được cấp nguồn từ hai cuộn thứ cấp máy biến áp lệch pha nhau $30^\circ$ ($Y/Y$ và $Y/\Delta$). Cấu trúc này tự động triệt tiêu các thành phần sóng hài bậc thấp nguy hiểm nhất ở cả phía AC (bậc 5, bậc 7) và phía DC (bậc 6), chỉ còn lại các sóng hài bậc cao $12k \pm 1$ ($11, 13, 23, 25...$), giúp giảm đáng kể kích thước và chi phí lắp đặt bộ lọc sóng hài.

5. Yếu tố nào quyết định điểm hòa vốn kinh tế (Break-even Distance) giữa HVAC và HVDC?

Điểm hòa vốn được xác định bởi điểm giao nhau giữa hai hàm chi phí tổng: Chi phí đầu tư trạm đầu cuối (HVDC lớn hơn HVAC) và chi phí đường dây cộng với tổn thất điện năng (HVDC rẻ hơn và tổn thất thấp hơn HVAC đáng kể trên mỗi km). Đối với đường dây truyền tải trên không, điểm hòa vốn nằm trong khoảng $600 - 800\text{ km}$; đối với cáp ngầm xuyên biển, điểm hòa vốn giảm xuống chỉ còn khoảng $40 - 50\text{ km}$ do cáp AC ngầm có điện dung cực lớn khiến chi phí vận hành bù phản kháng tăng vọt.

Kết luận

Đồ án tốt nghiệp "Nghiên cứu hệ thống truyền tải điện cao áp một chiều HVDC" đã thực hiện một khảo sát toàn diện và có hệ thống về công nghệ truyền tải điện tiên tiến nhất hiện nay. Thông qua phân tích lý thuyết giải tích mạch, đánh giá thực tế các trục truyền tải quốc tế và mô phỏng kiểm chứng trên phần mềm chuyên dụng ETAP 19.0, nghiên cứu đã chứng minh rõ nét các ưu thế vượt trội của HVDC:

  • Giảm tổn thất công suất truyền tải từ $20 - 23%$.
  • Nâng cao tính ổn định điện áp thanh cái (giữ vững dải $0.98 - 1.02\text{ pu}$).
  • Triệt tiêu hoàn toàn công suất phản kháng trên đường dây dài.
  • Tiết kiệm $30 - 45%$ diện tích hành lang tuyến so với phương án đường dây xoay chiều HVAC truyền thống.

Trong bối cảnh hệ thống điện Việt Nam đang đứng trước yêu cầu cấp bách về việc giải tỏa nguồn năng lượng tái tạo quy mô lớn từ miền Trung, miền Nam và tăng cường nhập khẩu điện năng liên quốc gia từ Lào, công nghệ truyền tải HVDC chính là giải pháp chiến lược then chốt. Kết quả của đồ án đóng vai trò tài liệu kỹ thuật giá trị, mở ra tiền đề cho các nghiên cứu chuyên sâu hơn về điều khiển tự động hóa trạm biến đổi đa bậc MMC và xây dựng hạ tầng lưới điện một chiều thông minh trong tương lai.
