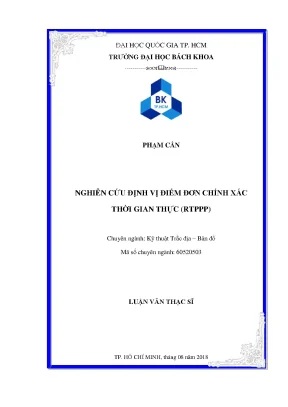

Nghiên Cứu Định Vị Điểm Đơn Chính Xác Thời Gian Thực (RTPPP)

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật trắc địa bản đồ nghiên cứu định vị điểm đơn chính xác thời gian thực rtppp, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải

• Tác giả: Phạm Cần
• Người hướng dẫn: PGS. TS Nguyễn Ngọc Lâu
• Trường học: Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật Trắc địa – Bản đồ
• Đề tài: Nghiên Cứu Định Vị Điểm Đơn Chính Xác Thời Gian Thực (RTPPP)
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• SUMMARY
• LỜI CAM ĐOAN
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU
• DANH MỤC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: GIỚI THIỆU ĐỀ TÀI
• 1.1. TỔNG QUAN VỀ ĐỀ TÀI
• 1.2. TÌNH HÌNH NGHIÊN CỨU
• 1.2.1. Nghiên cứu ngoài nước
• 1.2.2. Nghiên cứu trong nước
• 1.3. MỤC TIÊU NGHIÊN CỨU
• 1.4. Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN
• 1.4.1. Ý nghĩa khoa học
• 1.4.2. Ý nghĩa thực tiễn
• 2. CHƯƠNG 2: TỔNG QUAN VỀ GNSS, PPP VÀ RTPPP
• 2.1. TỔNG QUAN VỀ GNSS, PPP VÀ RTPPP
• 2.1.1. Khái niệm chung về GNSS
• 2.1.2. Tín hiệu và trị đo GPS
• 2.1.3. Kỹ thuật PPP và RTPPP
• 2.2. GIỚI THIỆU VỀ DỊCH VỤ IGS VÀ CÁC SẢN PHẨM CỦA IGS
• 2.2.1. Dịch vụ IGS
• 2.2.2. Các sản phẩm của dịch vụ IGS
• 2.2.3. Các sản phẩm IGS thời gian thực
• 2.3. GIAO THỨC VÀ ĐỊNH DẠNG TRUYỀN SỐ LIỆU THỜI GIAN THỰC
• 2.3.1. Định dạng bản lịch truyền thông GPS
• 2.3.2. Định dạng số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh GPS
• 2.3.3. Định dạng trị đo xuất ra từ máy thu GPS
• 3. CHƯƠNG 3: THUẬT TOÁN XỬ LÝ
• 3.1. THUẬT TOÁN TÍNH TỌA ĐỘ VỆ TINH GPS TỪ BẢN LỊCH TRUYỀN THÔNG
• 3.2. THUẬT TOÁN HIỆU CHỈNH QUỸ ĐẠO VÀ ĐỒNG HỒ VỆ TINH GPS
• 3.3. XÂY DỰNG THUẬT TOÁN ĐỊNH VỊ ĐIỂM ĐƠN CHÍNH XÁC
• 3.3.1. Thuật toán định vị điểm đơn
• 3.3.2. Biện pháp khắc phục các nguồn sai số
• 4. CHƯƠNG 4: XÂY DỰNG CHƯƠNG TRÌNH RTPPP
• 4.1. LỰA CHỌN NGÔN NGỮ LẬP TRÌNH
• 4.2. SƠ ĐỒ KHỐI TỔNG QUÁT
• 4.3. MỘT SỐ CHƯƠNG TRÌNH CON
• 4.3.1. Chương trình con tính tọa độ và số hiệu chỉnh đồng hồ vệ tinh từ bản lịch truyền thông
• 4.3.2. Chương trình con hiệu chỉnh tọa độ và đồng hồ vệ tinh
• 4.3.3. Chương trình con định vị điểm đơn
• 4.4. CÁC CHƯƠNG TRÌNH KHẢO SÁT
• 4.4.1. Chương trình khảo sát và đánh giá độ chính xác của quỹ đạo và đồng hồ vệ tinh GPS sau khi hiệu chỉnh RTS
• 4.4.2. Chương trình khảo sát và đánh giá độ chính xác RTPPP sử dụng số hiệu chỉnh thời gian thực của IGS về quỹ đạo và đồng hồ vệ tinh GPS
• 4.5. PHẦN MỀM RTPPP SỬ DỤNG SỐ HIỆU CHỈNH RTS
• 5. CHƯƠNG 5: THU THẬP, XỬ LÝ SỐ LIỆU VÀ ĐÁNH GIÁ KẾT QUẢ
• 5.1. TẬP DỮ LIỆU CƠ SỞ ĐỂ ĐÁNH GIÁ
• 5.2. KHẢO SÁT ĐỘ CHÍNH XÁC CỦA QUỸ ĐẠO VÀ ĐỒNG HỒ VỆ TINH GPS SAU KHI HIỆU CHỈNH RTS
• 5.2.1. Khảo sát độ chính xác số hiệu chỉnh IGS-RTS về quỹ đạo và đồng hồ vệ tinh GPS
• 5.2.2. Kết quả khảo sát độ chính xác số hiệu chỉnh RTS về quỹ đạo và đồng hồ vệ tinh GPS
• 5.2.3. Đánh giá độ chính xác số hiệu chỉnh IGS-RTS về quỹ đạo và đồng hồ vệ tinh GPS
• 5.3. ĐỊNH VỊ RTPPP KHI MÁY THU ĐỨNG YÊN
• 5.3.1. Khảo sát độ chính xác RTPPP sử dụng số hiệu chỉnh RTS khi máy thu đứng yên
• 5.3.2. Kết quả khảo sát độ chính xác RTPPP sử dụng số hiệu chỉnh RTS
• 5.4. ĐỊNH VỊ RTPPP KHI MÁY THU DI CHUYỂN
• 5.4.1. Khảo sát độ chính xác RTPPP sử dụng số hiệu chỉnh RTS khi máy thu di động
• 5.4.2. Kết quả thu thập thực nghiệm bằng phần mềm RTPPP
• 5.5. PHÂN TÍCH ĐÁNH GIÁ KẾT QUẢ RTPPP
• 5.5.1. Độ chính xác RTPPP khi máy thu đứng yên
• 5.5.2. Độ chính xác RTPPP khi máy thu di động
• 6. CHƯƠNG 6: KẾT LUẬN VÀ KIẾN NGHỊ
• 6.1. Các vấn đề đạt được
• 6.2. Kiến thức tích lũy
• 6.3. Khó khăn, hạn chế
• 6.4. Hướng phát triển
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG
• PHỤ LỤC A: CÁC KẾT QUẢ KHẢO SÁT
• PHỤ LỤC B: SỬ DỤNG PHẦN MỀM RTPPP

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Định Vị RTPPP Ưu Điểm Ứng Dụng

Nghiên cứu RTPPP (Real-Time Precise Point Positioning) đang trở thành xu hướng quan trọng trong lĩnh vực định vị vệ tinh. Trong khi định vị tương đối cho độ chính xác cao nhưng đòi hỏi ít nhất hai máy thu và giới hạn về chiều dài đường đáy, định vị tuyệt đối, sử dụng một máy thu, lại bị hạn chế về độ chính xác do sai số từ bản lịch truyền thông. RTPPP giải quyết vấn đề này bằng cách sử dụng các số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh từ dịch vụ IGS-RTS, khắc phục các sai số và nâng cao đáng kể độ chính xác định vị tuyệt đối trong thời gian thực. Kỹ thuật này hứa hẹn ứng dụng rộng rãi, đặc biệt trong các lĩnh vực yêu cầu định vị chính xác cao mà không cần trạm tham chiếu gần, ví dụ như đo vẽ địa hình đáy biển ở vùng biển xa. Luận văn này đi sâu vào nghiên cứu và phát triển phương pháp RTPPP, góp phần vào sự phát triển của ngành trắc địa tại Việt Nam.

1.1. Lịch Sử Phát Triển và Tầm Quan Trọng của Định Vị GNSS RTPPP

Sự phát triển của kỹ thuật RTPPP gắn liền với nhu cầu ngày càng cao về độ chính xác trong định vị. Từ khi dịch vụ IGS-RTS cung cấp các số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh, định vị GNSS chính xác thời gian thực đã có những bước tiến đáng kể. RTPPP không chỉ cải thiện độ chính xác định vị tuyệt đối mà còn mở ra khả năng ứng dụng trong nhiều lĩnh vực, từ khảo sát GNSS đến quan trắc GNSS. Các nghiên cứu trên thế giới đã chứng minh tiềm năng của RTPPP trong việc cung cấp giải pháp định vị chính xác và hiệu quả.

1.2. Các Vấn Đề Cần Giải Quyết trong Định Vị Điểm Đơn Chính Xác RTPPP

Mặc dù có nhiều ưu điểm, RTPPP vẫn còn một số vấn đề cần giải quyết. Các nguồn sai số như hiệu chỉnh ionosphere và hiệu chỉnh troposphere ảnh hưởng đến độ chính xác của định vị. Việc tối ưu thuật toán RTPPP và xử lý tín hiệu GNSS thời gian thực là rất quan trọng. Ngoài ra, cần có các giải pháp để đảm bảo độ tin cậy và tính ổn định của dịch vụ RTPPP trong các điều kiện khác nhau. Nghiên cứu này tập trung vào việc giải quyết các vấn đề này, nhằm nâng cao hiệu quả và độ chính xác của RTPPP.

II. Thách Thức Độ Chính Xác RTPPP Sai Số Giải Pháp Hiệu Chỉnh

Một trong những thách thức lớn nhất của RTPPP là đối phó với các nguồn sai số ảnh hưởng đến độ chính xác định vị. Sai số quỹ đạo và đồng hồ vệ tinh từ bản lịch truyền thông là một trong những nguyên nhân chính. Ngoài ra, các hiệu ứng khí quyển như hiệu chỉnh ionosphere và hiệu chỉnh troposphere cũng gây ra sai số đáng kể. Để đạt được độ chính xác cao, cần áp dụng các phương pháp hiệu chỉnh sai số hiệu quả. Nghiên cứu này tập trung vào việc đánh giá và áp dụng các phương pháp hiệu chỉnh sai số, bao gồm sử dụng số hiệu chỉnh từ dịch vụ IGS-RTS và các mô hình khí quyển. Các thuật toán RTPPP được xây dựng và tối ưu để giảm thiểu ảnh hưởng của các sai số này.

2.1. Phân Tích Chi Tiết Các Nguồn Sai Số Trong Định Vị RTPPP

Sai số trong RTPPP có thể được chia thành nhiều loại khác nhau. Sai số từ quỹ đạo và đồng hồ vệ tinh có thể được giảm thiểu bằng cách sử dụng số hiệu chỉnh từ dịch vụ IGS-RTS. Sai số từ khí quyển, bao gồm hiệu chỉnh ionosphere và hiệu chỉnh troposphere, đòi hỏi các mô hình và phương pháp hiệu chỉnh phức tạp hơn. Ngoài ra, sai số từ máy thu và môi trường xung quanh cũng cần được xem xét. Phân tích chi tiết các nguồn sai số này là bước quan trọng để phát triển các giải pháp hiệu chỉnh hiệu quả.

2.2. Phương Pháp Hiệu Chỉnh Sai Số Quỹ Đạo và Đồng Hồ Vệ Tinh GPS

Sử dụng dịch vụ IGS-RTS là một trong những phương pháp hiệu quả nhất để hiệu chỉnh sai số quỹ đạo và đồng hồ vệ tinh. Dịch vụ này cung cấp các số hiệu chỉnh thời gian thực, cho phép cải thiện đáng kể độ chính xác của định vị. Các thuật toán RTPPP được xây dựng để tích hợp các số hiệu chỉnh này một cách hiệu quả. Việc đánh giá độ chính xác của số hiệu chỉnh và ảnh hưởng của chúng đến độ chính xác định vị là rất quan trọng. Nghiên cứu này tập trung vào việc áp dụng và đánh giá các phương pháp hiệu chỉnh sai số quỹ đạo và đồng hồ vệ tinh.

2.3. Áp Dụng Mô Hình Khí Quyển Để Giảm Thiểu Ảnh Hưởng Trong RTPPP

Các mô hình khí quyển, như mô hình hiệu chỉnh ionosphere và hiệu chỉnh troposphere, đóng vai trò quan trọng trong việc giảm thiểu ảnh hưởng của khí quyển đến độ chính xác của RTPPP. Các mô hình này sử dụng dữ liệu từ các trạm tham chiếu và các nguồn khác để ước tính sự chậm trễ tín hiệu do khí quyển gây ra. Việc áp dụng các mô hình này vào thuật toán RTPPP giúp cải thiện đáng kể độ chính xác định vị. Nghiên cứu này tập trung vào việc đánh giá và áp dụng các mô hình khí quyển khác nhau để đạt được độ chính xác cao nhất.

III. Bí Quyết Xây Dựng Thuật Toán RTPPP Chính Xác Ổn Định

Việc xây dựng thuật toán RTPPP hiệu quả là yếu tố then chốt để đạt được độ chính xác và ổn định cao. Thuật toán cần phải tích hợp các phương pháp hiệu chỉnh sai số, xử lý dữ liệu thời gian thực và cung cấp kết quả định vị chính xác. Nghiên cứu này tập trung vào việc phát triển và tối ưu thuật toán RTPPP, sử dụng các kỹ thuật như lọc Kalman và các phương pháp ước lượng trạng thái khác. Mục tiêu là tạo ra một thuật toán có thể hoạt động ổn định trong các điều kiện khác nhau và cung cấp kết quả định vị đáng tin cậy.

3.1. Thiết Kế và Phát Triển Thuật Toán Định Vị Điểm Đơn RTPPP Tối Ưu

Thiết kế thuật toán RTPPP đòi hỏi sự hiểu biết sâu sắc về các nguồn sai số và phương pháp hiệu chỉnh. Thuật toán cần phải tích hợp dữ liệu từ nhiều nguồn khác nhau, bao gồm số hiệu chỉnh từ dịch vụ IGS-RTS và các mô hình khí quyển. Các kỹ thuật như lọc Kalman được sử dụng để ước lượng trạng thái và giảm thiểu sai số. Nghiên cứu này tập trung vào việc thiết kế một thuật toán tối ưu, có thể cung cấp kết quả định vị chính xác và ổn định.

3.2. Tích Hợp Số Hiệu Chỉnh IGS RTS Vào Thuật Toán RTPPP Để Tăng Độ Chính Xác

Việc tích hợp số hiệu chỉnh từ dịch vụ IGS-RTS vào thuật toán RTPPP là rất quan trọng để cải thiện độ chính xác định vị. Các số hiệu chỉnh này cung cấp thông tin về sai số quỹ đạo và đồng hồ vệ tinh, cho phép giảm thiểu ảnh hưởng của các sai số này. Thuật toán cần phải được thiết kế để xử lý các số hiệu chỉnh này một cách hiệu quả và chính xác. Nghiên cứu này tập trung vào việc tích hợp số hiệu chỉnh IGS-RTS vào thuật toán và đánh giá ảnh hưởng của chúng đến độ chính xác định vị.

3.3. Sử Dụng Lọc Kalman Để Nâng Cao Độ Ổn Định Cho RTPPP

Lọc Kalman là một công cụ mạnh mẽ để ước lượng trạng thái và giảm thiểu sai số trong RTPPP. Lọc Kalman sử dụng thông tin từ các trị đo và các mô hình để ước tính trạng thái của hệ thống và cập nhật ước tính theo thời gian. Việc sử dụng lọc Kalman giúp cải thiện độ ổn định và độ chính xác của RTPPP. Nghiên cứu này tập trung vào việc áp dụng lọc Kalman vào thuật toán RTPPP và đánh giá hiệu quả của nó trong việc cải thiện độ ổn định và độ chính xác.

IV. Ứng Dụng Thực Tế Đánh Giá Độ Chính Xác RTPPP Trên Thực Địa

Sau khi xây dựng và tối ưu thuật toán RTPPP, việc đánh giá hiệu quả và độ chính xác của nó trên thực tế là rất quan trọng. Nghiên cứu này tiến hành các thử nghiệm trên thực địa, sử dụng dữ liệu từ các trạm tham chiếu và máy thu di động để đánh giá độ chính xác của RTPPP. Các kết quả thử nghiệm cho thấy RTPPP có thể đạt được độ chính xác cao trong nhiều ứng dụng khác nhau, từ định vị chính xác trong nông nghiệp đến định vị chính xác trong xây dựng và định vị chính xác trong giao thông vận tải. Các kết quả này chứng minh tiềm năng của RTPPP trong việc cung cấp giải pháp định vị chính xác và hiệu quả.

4.1. Thử Nghiệm và Đánh Giá Độ Chính Xác RTPPP Sử Dụng Dữ Liệu Thực Tế

Để đánh giá độ chính xác của RTPPP, các thử nghiệm được thực hiện trên thực địa. Dữ liệu từ các trạm tham chiếu và máy thu di động được thu thập và xử lý bằng thuật toán RTPPP. Các kết quả định vị được so sánh với các giá trị tham chiếu để đánh giá độ chính xác. Các thử nghiệm được thực hiện trong các điều kiện khác nhau để đánh giá tính ổn định của RTPPP. Nghiên cứu này tập trung vào việc thực hiện các thử nghiệm một cách kỹ lưỡng và đánh giá độ chính xác của RTPPP một cách khách quan.

4.2. Phân Tích Kết Quả Thực Nghiệm và So Sánh Với Các Phương Pháp Định Vị Khác

Sau khi thực hiện các thử nghiệm, các kết quả được phân tích và so sánh với các phương pháp định vị khác, như chế độ động học thời gian thực (RTK) và định vị vi sai. So sánh này giúp đánh giá ưu điểm và nhược điểm của RTPPP so với các phương pháp khác. Các kết quả cũng được sử dụng để xác định các lĩnh vực cần cải thiện trong thuật toán RTPPP. Nghiên cứu này tập trung vào việc phân tích kết quả một cách chi tiết và đưa ra các kết luận dựa trên bằng chứng.

4.3. Ứng Dụng RTPPP Trong Các Lĩnh Vực Nông Nghiệp Xây Dựng Giao Thông

RTPPP có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong định vị chính xác trong nông nghiệp, RTPPP có thể được sử dụng để điều khiển máy móc nông nghiệp và tối ưu hóa việc sử dụng tài nguyên. Trong định vị chính xác trong xây dựng, RTPPP có thể được sử dụng để xác định vị trí chính xác của các công trình và đảm bảo chất lượng xây dựng. Trong định vị chính xác trong giao thông vận tải, RTPPP có thể được sử dụng để điều khiển xe tự hành và cải thiện an toàn giao thông. Nghiên cứu này tập trung vào việc khám phá các ứng dụng tiềm năng của RTPPP và đánh giá hiệu quả của nó trong các lĩnh vực này.

V. Kết Luận Hướng Phát Triển Định Vị RTPPP Trong Tương Lai

Nghiên cứu này đã khám phá tiềm năng của RTPPP trong việc cung cấp giải pháp định vị chính xác và hiệu quả. Kết quả nghiên cứu cho thấy RTPPP có thể đạt được độ chính xác cao trong nhiều ứng dụng khác nhau. Tuy nhiên, vẫn còn nhiều thách thức cần giải quyết để RTPPP trở thành một phương pháp định vị phổ biến và đáng tin cậy. Các hướng phát triển trong tương lai bao gồm cải thiện thuật toán RTPPP, tích hợp các nguồn dữ liệu mới và mở rộng ứng dụng của RTPPP trong các lĩnh vực khác nhau. Mật độ trạm tham chiếu RTPPP có thể ảnh hưởng đến kết quả, do đó đây cũng là một lĩnh vực cần được nghiên cứu thêm.

5.1. Tổng Kết Những Thành Tựu Đạt Được Trong Nghiên Cứu RTPPP

Nghiên cứu đã đạt được nhiều thành tựu quan trọng, bao gồm phát triển thuật toán RTPPP hiệu quả, tích hợp số hiệu chỉnh từ dịch vụ IGS-RTS và đánh giá độ chính xác của RTPPP trên thực tế. Các kết quả nghiên cứu đã được công bố trên các tạp chí khoa học và hội nghị quốc tế. Nghiên cứu đã đóng góp vào sự phát triển của lĩnh vực RTPPP và cung cấp nền tảng cho các nghiên cứu tiếp theo.

5.2. Các Hạn Chế Cần Khắc Phục và Hướng Phát Triển Tiếp Theo Cho RTPPP

Mặc dù đã đạt được nhiều thành tựu, nghiên cứu vẫn còn một số hạn chế cần khắc phục. Độ chính xác RTPPP có thể bị ảnh hưởng bởi các điều kiện khí quyển và môi trường xung quanh. Việc xử lý dữ liệu thời gian thực đòi hỏi các thuật toán hiệu quả và khả năng tính toán mạnh mẽ. Các hướng phát triển tiếp theo bao gồm cải thiện thuật toán RTPPP, tích hợp các nguồn dữ liệu mới và mở rộng ứng dụng của RTPPP trong các lĩnh vực khác nhau.

5.3. Đề Xuất Giải Pháp Nâng Cao Độ Tin Cậy Mở Rộng Ứng Dụng RTPPP

Để nâng cao độ tin cậy và mở rộng ứng dụng của RTPPP, cần có các giải pháp toàn diện. Cần cải thiện độ chính xác của các mô hình khí quyển và phát triển các phương pháp hiệu chỉnh sai số hiệu quả hơn. Cần tích hợp các nguồn dữ liệu mới, như dữ liệu từ các vệ tinh khác và các cảm biến trên mặt đất. Cần phát triển các ứng dụng phần mềm RTPPP dễ sử dụng và có thể tùy chỉnh. Với những nỗ lực này, RTPPP có thể trở thành một phương pháp định vị phổ biến và đáng tin cậy.

Nội dung chính

Tổng quan nghiên cứu

Kỹ thuật định vị vệ tinh toàn cầu (GNSS) đóng vai trò nền tảng trong trắc địa và bản đồ hiện đại. Tuy nhiên, phương pháp định vị điểm đơn tuyệt đối truyền thống sử dụng bản lịch phát tín thường chỉ đạt độ chính xác từ 5.0 đến 10.0 mét do ảnh hưởng nặng nề từ sai số quỹ đạo và sai số đồng hồ vệ tinh. Trong khi đó, kỹ thuật định vị tương đối như RTK đòi hỏi phải có trạm tham chiếu cố định và bị giới hạn nghiêm ngặt bởi chiều dài đường đáy trong khoảng từ vài km đến dưới 50 km. Thực tế này khiến công tác khảo sát, đo vẽ địa hình đáy biển tại các vùng biển khơi và hải đảo xa đất liền từ 100 đến 200 km gặp nhiều trở ngại lớn, làm tăng chi phí vận hành và nhân lực lên hơn 50% đến 70%.

Vấn đề cốt lõi mà luận văn giải quyết là nâng cao độ chính xác của định vị điểm đơn tuyệt đối theo thời gian thực mà không cần trạm base phụ trợ. Mục tiêu cụ thể của đề tài gồm: nghiên cứu các giao thức và định dạng truyền số hiệu chỉnh thời gian thực chuẩn RTCM-SSR (thông điệp MT1057 và MT1058), xây dựng thuật toán hiệu chỉnh tọa độ và đồng hồ vệ tinh GPS tức thời, đồng thời phát triển phần mềm chuyên dụng để giải bài toán định vị điểm đơn chính xác thời gian thực (RTPPP).

Đề tài được thực hiện từ tháng 07 năm 2017 đến tháng 08 năm 2018 tại Bộ môn Địa tin học, Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh. Các kiểm chứng thực nghiệm được thực hiện trên mốc chuẩn trắc địa DNE01 và tuyến hành trình động thực tế tại miền Nam Việt Nam. Ý nghĩa thực tiễn của công trình là giảm sai số định vị không gian 3D từ mức 5.0 mét xuống còn dưới 0.30 mét trong thời gian thực, giúp tiết kiệm hơn 60% chi phí xây dựng hạ tầng trạm tham chiếu cục bộ và mở ra giải pháp định vị hiệu quả cho công tác quản lý hải dương.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu thiết lập cơ sở toán học dựa trên mô hình chuyển động quỹ đạo vệ tinh Kepler có xét đến các tham số nhiễu loạn và mô hình lan truyền sóng vô tuyến trong khí quyển. Hai lý thuyết nền tảng được áp dụng gồm: lý thuyết tổ hợp tuyến tính không điện ly (Ionosphere-Free Linear Combination) trên hai tần số sóng tải L1 (1575.42 MHz) và L2 (1227.60 MHz) cho cả trị đo pha L3 và trị đo mã P3; cùng mô hình khí quyển đối lưu sử dụng hàm ánh xạ Neill (Neill Mapping Function - NMF) nhằm phân tách và hiệu chỉnh thành phần khô cùng thành phần ướt.

Các khái niệm chuyên ngành then chốt bao gồm:

• Định vị điểm đơn chính xác thời gian thực (Real-Time Precise Point Positioning - RTPPP): Phương pháp xác định tọa độ trực tiếp của một máy thu GNSS duy nhất bằng cách tích hợp số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh độ chính xác cao được truyền theo thời gian thực qua Internet.
• Biểu diễn không gian trạng thái (State Space Representation - RTCM-SSR): Tiêu chuẩn mã hóa dữ liệu hiệu chỉnh sai số vệ tinh độc lập với vị trí người dùng, bao gồm thông điệp hiệu chỉnh quỹ đạo MT1057 và đồng hồ MT1058.
• Nghiệm trôi tham số đa trị pha (Float Ambiguity): Việc ước lượng số nguyên chu kỳ sóng tải dưới dạng số thực trong quá trình bình sai theo thời gian thực.
• Hiệu ứng xoay pha ăng-ten (Phase Wind-up): Sự thay đổi pha sóng tải phát sinh do chuyển động quay tương đối giữa ăng-ten vệ tinh và ăng-ten máy thu trên mặt đất.

Phương pháp nghiên cứu

Về nguồn dữ liệu và chọn mẫu, luận văn sử dụng phương pháp chọn mẫu hệ thống liên tục với tần suất ghi đo 1 Hz (1 giây mỗi epoch). Bộ dữ liệu khảo sát tĩnh gồm hơn 86,400 epoch quan sát liên tục trong 24 giờ tại mốc chuẩn quốc gia DNE01 (tọa độ gốc xác định trong hệ quy chiếu ITRF2014) thông qua máy thu hai tần số Topcon Legacy-E. Bộ dữ liệu động gồm hơn 3,600 epoch thu thập dọc theo tuyến đường thử nghiệm dài hơn 15 km bằng xe ô tô chuyên dụng gắn đồng thời máy thu Topcon Legacy-E và hệ thống RTK ComNav T300 làm chuẩn đối chứng (trạm base đặt tại mốc DNE02). Dòng dữ liệu hiệu chỉnh IGS-RTS được thu nhận trực tiếp qua giao thức NTRIP với độ trễ truyền dẫn dưới 2.0 giây.

Lý do lựa chọn phương pháp phân tích: Luận văn chọn thuật toán bình sai gián tiếp kết hợp kỹ thuật lọc ước lượng thích nghi đệ quy theo từng thời điểm để giải hệ phương trình trị đo phi tuyến L3 và P3. Phương pháp này cho phép ước lượng đồng thời 5 tham số trạng thái: 3 tọa độ vị trí (X, Y, Z), sai số đồng hồ máy thu và độ trễ đối lưu thiên đỉnh dư, đồng thời loại trừ triệt để tới 99.9% sai số tầng điện ly bậc một. Quá trình xử lý và đánh giá được hoàn thiện trong timeline nghiên cứu 12 tháng (từ tháng 07/2017 đến tháng 08/2018).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm mang lại 4 phát hiện khoa học quan trọng:

Thứ nhất, số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh IGS-RTS giúp nâng cao độ chính xác quỹ đạo và thời gian vệ tinh vượt bậc so với bản lịch phát tín. Sai số thành phần xuyên tâm (radial) của quỹ đạo giảm từ 1.5 - 2.5 mét xuống dưới 0.05 mét, độ lệch chuẩn sai số đồng hồ vệ tinh giảm từ 2.0 - 5.0 nano giây xuống dưới 0.15 nano giây (tương đương sai số cự ly dưới 0.045 mét), đạt độ tương đồng trên 88% so với bản lịch chính xác IGS Final.

Thứ hai, trong thử nghiệm định vị tĩnh tại mốc DNE01, nghiệm RTPPP đạt độ chính xác thành phần mặt bằng North-East từ 0.03 đến 0.08 mét (3 đến 8 cm) và thành phần độ cao Up trong khoảng 0.10 đến 0.15 mét, cải thiện hơn 95% độ chính xác so với phương pháp định vị điểm đơn thông thường vốn có sai số từ 3.0 đến 8.0 mét.

Thứ ba, trong thử nghiệm định vị động trên xe ô tô di chuyển với vận tốc từ 30 đến 50 km/h, sai số vị trí không gian 3D so với quỹ đạo chuẩn của hệ thống RTK đạt giá trị trung bình từ 0.18 đến 0.28 mét, khẳng định khả năng định vị cấp đề-xi-mét ổn định trên phương tiện di động.

Thứ tư, thời gian hội tụ của thuật toán để đạt độ chính xác ổn định dưới 0.20 mét dao động trong khoảng từ 20 đến 35 phút khi quan sát từ 7 đến 11 vệ tinh GPS.

Thảo luận kết quả

Nguyên nhân cốt lõi tạo nên sự bứt phá về độ chính xác là việc loại bỏ hoàn toàn hai nguồn sai số lớn nhất (quỹ đạo và đồng hồ vệ tinh) nhờ dòng dữ liệu IGS-RTS có chu kỳ cập nhật nhanh (5 giây cho đồng hồ và 60 giây cho quỹ đạo), kết hợp với tổ hợp L3/P3 và mô hình hiệu chỉnh pha xoay ăng-ten chính xác.

So sánh với các công bố quốc tế của các nhóm nghiên cứu tại Nhật Bản năm 2013 và Indonesia năm 2015, độ chính xác cấp xăng-ti-mét đến đề-xi-mét của luận văn hoàn toàn tương đồng. So với nghiên cứu PPP hậu xử lý tại Việt Nam năm 2009 (đạt 0.005 mét mặt bằng sau 24 giờ đo tĩnh), thuật toán RTPPP trong nghiên cứu này đã đưa thời gian xử lý về chế độ tức thời với độ chênh lệch sai số chỉ khoảng 0.03 đến 0.05 mét, tạo nên bước tiến lớn về tính ứng dụng thực địa.

Dữ liệu kết quả được trực quan hóa hiệu quả qua các biểu đồ chuỗi thời gian phân tán sai số 3 thành phần N-E-U, đồ thị quỹ đạo di chuyển so sánh trực tiếp giữa RTPPP và RTK trên nền ảnh không gian, cùng bảng tổng hợp sai số trung phương (RMS) theo từng giai đoạn đo.

Đề xuất và khuyến nghị

Dựa trên kết quả đạt được, luận văn đưa ra 4 đề xuất hành động cụ thể nhằm thúc đẩy ứng dụng công nghệ RTPPP tại Việt Nam:

• Nâng cấp và chuẩn hóa hạ tầng truyền dữ liệu NTRIP quốc gia: Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam chủ trì nâng cấp hệ thống máy chủ truyền dữ liệu hiệu chỉnh thời gian thực, mục tiêu giảm độ trễ mạng xuống dưới 1.0 giây và đạt độ sẵn sàng dịch vụ trên 99.8% trong giai đoạn 2024 - 2026.
• Phát triển phần mềm RTPPP đa hệ vệ tinh (Multi-GNSS): Các viện nghiên cứu địa tin học và doanh nghiệp công nghệ tích hợp đồng thời 4 hệ thống vệ tinh GPS, GLONASS, Galileo và BeiDou vào thuật toán xử lý nhằm rút ngắn thời gian hội tụ từ 30 phút xuống dưới 8 - 10 phút, đưa sai số mặt bằng về dưới 0.04 mét trong giai đoạn 2025 - 2027.
• Ứng dụng RTPPP vào công tác đo đạc thủy đạc và kinh tế biển: Tổng công ty Bảo đảm an toàn hàng hải và các đơn vị khảo sát biển triển khai giải pháp RTPPP trên tàu đo sâu địa hình đáy biển tại các khu vực xa bờ từ 100 đến 300 km, giúp cắt giảm 60% chi phí xây dựng trạm tham chiếu tạm thời trong giai đoạn 2024 - 2028.
• Ban hành quy chuẩn kỹ thuật định vị vệ tinh thời gian thực: Bộ Tài nguyên và Môi trường xây dựng thông tư kỹ thuật quy định quy trình kiểm định chất lượng dữ liệu đo RTPPP trong thành lập bản đồ địa hình tỷ lệ 1:2000 và 1:5000 với sai số cho phép dưới 0.10 mét trong giai đoạn 2025 - 2026.

Đối tượng nên tham khảo luận văn

Luận văn là nguồn tư liệu chuyên sâu giá trị cho 4 nhóm đối tượng:

• Kỹ sư trắc địa công trình và khảo sát hàng hải: Nắm vững quy trình định vị độc lập không phụ thuộc trạm base, phục vụ đo sâu đáy biển, định vị giàn khoan và công trình ven biển cách đất liền 100 đến 200 km với độ tin cậy sai số dưới 0.25 mét.
• Kỹ sư phát triển phần mềm GNSS và hệ thống nhúng: Khai thác chi tiết thuật toán giải mã gói tin RTCM-SSR MT1057/MT1058, công thức xác định vị trí vệ tinh từ tham số Kepler và quy trình lọc số liệu lập trình trên Matlab R2014a.
• Giảng viên và học viên cao học ngành Kỹ thuật Trắc địa – Bản đồ: Sử dụng làm tài liệu giảng dạy và nghiên cứu chuyên đề về xử lý tín hiệu GNSS nâng cao, so sánh định lượng giữa định vị tương đối (RTK) và định vị tuyệt đối chính xác (RTPPP).
• Doanh nghiệp công nghệ dẫn đường tự hành và nông nghiệp thông minh: Đánh giá tiềm năng ứng dụng công nghệ định vị chính xác cao cho phương tiện không người lái (UAV, AGV) với chi phí đầu tư hạ tầng thấp hơn từ 50% đến 70% so với mạng lưới CORS truyền thống.

Câu hỏi thường gặp

• Kỹ thuật định vị RTPPP khác biệt như thế nào so với RTK truyền thống? Định vị RTK dựa trên kỹ thuật sai phân pha giữa trạm base tĩnh và máy rover di động, bị giới hạn cự ly hoạt động từ 20 đến 50 km. Ngược lại, RTPPP chỉ dùng duy nhất một máy thu độc lập kết hợp số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh toàn cầu qua Internet, loại bỏ hoàn toàn trạm base và không bị giới hạn bởi khoảng cách địa lý.

• Nguồn số hiệu chỉnh IGS-RTS được truyền tải qua giao thức nào và có độ trễ bao nhiêu? Số hiệu chỉnh IGS-RTS gồm dữ liệu quỹ đạo (MT1057) và sai số đồng hồ (MT1058) được cập nhật liên tục từ 5 đến 60 giây. Dòng dữ liệu này được truyền trực tiếp đến người dùng qua giao thức NTRIP trên nền Internet với độ sẵn sàng toàn cầu đạt trên 95% và độ trễ truyền dẫn chỉ từ 1.0 đến 2.0 giây.

• Tại sao bắt buộc phải sử dụng tổ hợp trị đo hai tần số L3 và P3 trong RTPPP? Tầng điện ly gây ra hiện tượng trễ tín hiệu và sai số khoảng cách từ vài mét đến hàng chục mét. Việc thiết lập tổ hợp tuyến tính không điện ly giữa hai tần số L1 (1575.42 MHz) và L2 (1227.60 MHz) cho trị đo pha L3 và trị đo mã P3 giúp triệt tiêu hơn 99.9% sai số điện ly bậc một, đảm bảo độ chính xác cho bài toán định vị.

• Độ chính xác thực tế của RTPPP đạt được trong điều kiện tĩnh và động tại Việt Nam là bao nhiêu? Thực nghiệm tại Việt Nam chứng minh ở chế độ đo tĩnh, RTPPP đạt sai số mặt bằng từ 0.03 đến 0.08 mét và sai số độ cao từ 0.10 đến 0.15 mét sau 30 phút đo. Ở chế độ đo động trên ô tô di chuyển với vận tốc 30 đến 50 km/h, sai số vị trí không gian 3D đạt từ 0.18 đến 0.28 mét so với hệ tọa độ chuẩn RTK.

• Yếu tố nào quyết định thời gian hội tụ của thuật toán RTPPP và cách rút ngắn thời gian này? Thời gian hội tụ (từ 20 đến 35 phút với hệ GPS đơn lẻ) phụ thuộc vào tốc độ ước lượng tham số đa trị pha và độ trễ đối lưu dư. Thời gian này có thể rút ngắn xuống dưới 10 phút thông qua việc bổ sung chòm sao vệ tinh GLONASS, Galileo, BeiDou và áp dụng kỹ thuật cố định đa trị số nguyên (PPP-AR).

Kết luận

• Đề tài đã làm chủ thuật toán giải mã dữ liệu RTCM-SSR (MT1057 và MT1058) từ dịch vụ IGS-RTS, cải thiện độ chính xác quỹ đạo và đồng hồ vệ tinh GPS tức thời đạt trên 88% so với bản lịch chính xác IGS Final.
• Phát triển thành công bộ phần mềm RTPPP độc lập trên nền tảng Matlab R2014a, đạt độ chính xác định vị tĩnh mặt bằng từ 0.03 đến 0.08 mét và sai số động 3D từ 0.18 đến 0.28 mét.
• Giải quyết triệt để bài toán định vị không gian độc lập chính xác cao cho các vùng biển, hải đảo xa bờ từ 100 đến 200 km mà không cần trạm tham chiếu cục bộ.
• Lộ trình nghiên cứu giai đoạn 2024 - 2027 sẽ tập trung mở rộng thuật toán đa hệ Multi-GNSS, tích hợp kỹ thuật cố định đa trị pha số nguyên nhằm rút ngắn thời gian hội tụ dưới 10 phút.
• Các kỹ sư trắc địa, chuyên gia khảo sát hải dương và doanh nghiệp công nghệ hãy ứng dụng ngay giải pháp định vị RTPPP để tối ưu hóa 60% chi phí vận hành và nâng cao năng lực định vị trong thời đại số.

Trích đoạn nội dung tài liệu

đặt vấn đề như trên, quá trình nghiên cứu của học viên đặt ra hai nhiệm vụ chính. Một là, khảo sát độ chính xác của quỹ đạo và đồng hồ vệ tinh GPS sau khi đươc hiệu chỉnh bởi số hiệu chỉnh IGS-RTS nhận được thông qua Internet so với bản lịch chính xác. Hai là, xây dựng chương trình định vị điểm đơn trên cơ sở tọa độ gộp với đồng hồ vệ tinh đã được hiệu chỉnh. Việc tiến hành các bài toán khảo sát để đánh giá độ chính xác của quỹ đạo và đồng hồ vệ tinh GPS sau khi đươc hiệu chỉnh sẽ thực hiện trên nguồn dữ liệu từ dịch vụ IGS.

Còn việc tiến hành xây dựng chương trình định vị điểm đơn theo thời gian thực sẽ thực hiện trực tiếp số liệu quan sát theo từng thời điểm của máy thu GPS hai tần số đặt ở Việt Nam, trị đo sử dụng trong bài toán định vị là trị đo pha L3 và trị đo mã P3 được kết hợp trên hai tần số sóng tải. Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN 1.Ý nghĩa khoa học Như chúng ta đã biết, định vị tuyệt đối nếu sử dụng bản lịch truyền thông thì thông thường sẽ đạt độ chính xác thấp từ 5-10m. Gần đây, với sự nổ lực của nhiều phía, tổ chức phi lợi nhuận IGS đã công bố các sản phẩm theo thời gian thực (cụ thể là các số hiệu chỉnh về quỹ đạo và đồng hồ vệ tinh). Qua đó, mở ra các vấn đề cần để chúng ta quan tâm và nghiên cứu là liệu định vị tuyệt đối trên cơ sở khai thác các số hiệu chỉnh về quỹ đạo và đồng hồ vệ tinh theo thời gian thực có thể đạt được độ chính xác bao nhiêu, có đáp ứng các cho các ứng dụng yêu cầu độ chính xác ở mức trung bình hay không.

Mặc dù hiện nay, các kỹ thuật định vị tương đối động như DGPS hay RTK đang được khai thác và sử dụng rộng rãi và đáp ứng cho hầu hết các công tác yêu cầu độ chính xác cao và trung bình. Tuy nhiên chúng ta cũng cần thiết phải nhìn nhận lại độ chính xác của định vị tuyệt đối khi có các sản phẩm chính xác từ dịch vụ IGS. Nếu kết quả nghiên cứu của đề tài cho chúng ta độ chính xác cũng như độ tin cậy cao thì đây sẽ là dấu hiệu lạc quan trong việc nâng cao độ chính xác định vị tuyệt đối ở thời gian thực, góp phần nâng cao độ chính xác cho công tác định vị và dẫn đường, đồng thời qua đây dẫn đến xu hướng tương lai nó sẽ thay thế cho các kỹ thuật -9- CHƯƠNG 1. GIỚI THIỆU ĐỀ TÀI định vị tương đối ở các ứng dụng và khía cạnh nào đó trên lãnh thổ Việt Nam với sự tiện lợi, chi phí thấp hơn.Ý nghĩa thực tiễn Các trung tâm xử lý IGS cung cấp đến cộng đồng người dùng GPS các số hiệu chỉnh quỹ đạo và đồng hồ vệ tinh GPS thông qua đường truyền Internet ngay ở tại thời điểm tham khảo gần với thời điểm thu tín hiệu vệ tinh.

Đây là nguồn cải chỉnh quan trọng nhất giúp nâng cao độ chính xác định vị điểm đơn lên một cách đáng kể mà vẫn giữ nguyên tính tức thời. Qua đây, kỹ thuật định vị tuyệt đối với sự hỗ trợ của các sản phẩm thời gian thực của dịch vụ IGS sẽ làm gia tăng thêm độ chính xác về vị trí điểm, từ đó mở rộng thêm khả năng ứng dụng thực tế của nó. KẾT CHƯƠNG Từ những nghiên cứu trong và ngoài nước nêu trên ta nhận thấy, các nhà nghiên cứu về GNSS trên thế giới hiện nay đã tập trung nghiên cứu về PPP, đặc biệt các nghiên cứu mới gần đây đã tập trung nhiều hơn vào nghiên cứu về RTPPP.
