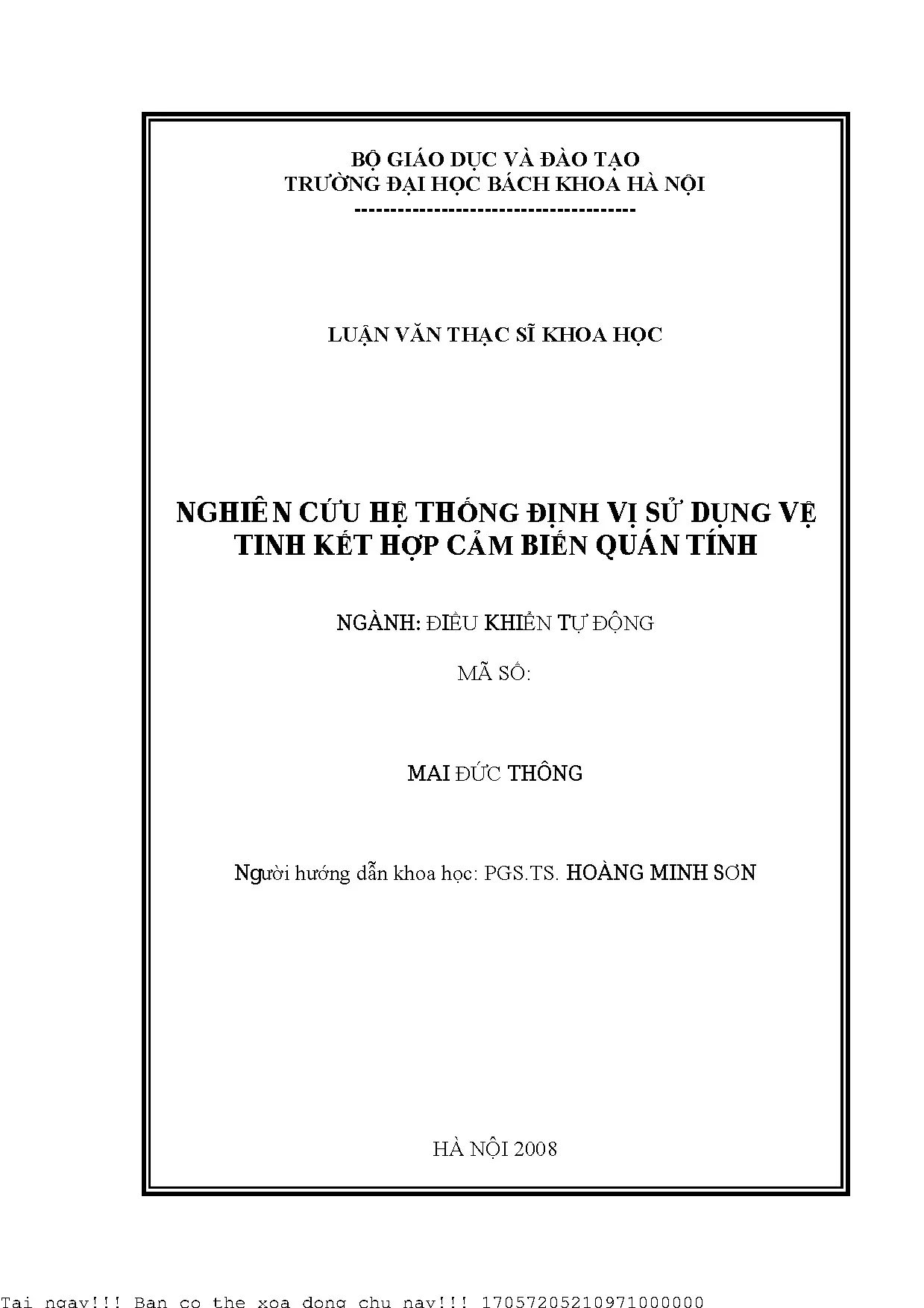

Nghiên Cứu Hệ Thống Định Vị Sử Dụng Vệ Tinh Kết Hợp Cảm Biến Quán Tính

Tài liệu nghiên cứu Nghiên ứu hệ thống định vị sử dụng vệ tinh kết hợp ảm biến quán tính, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Mai Đức Thông
• Người hướng dẫn: PGS. Hoàng Minh Sơn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Tự Động
• Đề tài: Nghiên Cứu Hệ Thống Định Vị Sử Dụng Vệ Tinh Kết Hợp Cảm Biến Quán Tính
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: HỆ THỐNG ĐỊNH VỊ SỬ DỤNG VỆ TINH
• 1.1. Khái quát về hệ thống định vị sử dụng vệ tinh
• 1.2. Hệ trục toạ độ liên quan
• 1.3. Cấu trúc của một hệ định vị sử dụng vệ tinh
• 1.4. Nguyên lý hoạt động
• 1.5. Sai số và các nguyên nhân gây sai số
• 2. CHƯƠNG 2: HỆ THỐNG ĐỊNH VỊ SỬ DỤNG CẢM BIẾN QUÁN TÍNH
• 2.1. Khái quát về định vị sử dụng cảm biến quán tính
• 2.2. Các hệ trục toạ độ liên quan
• 2.2.1. Hệ trục toạ độ quán tính (Earth – Centered Inertial ECI)
• 2.2.2. Hệ tọa độ tâm trái đất (Earth-Centered Earth-Fixed, e-frame)
• 2.2.3. Hệ toạ độ dẫn đường (n-frame)
• 2.2.4. Hệ toạ độ vật thể (b-frame)
• 2.3. Cơ chế tính toán của hệ INS
• 2.3.1. Cơ chế tính toán trên 1 trục
• 2.3.2. Tính toán trên hai trục
• 2.3.3. Tính toán theo ba trục
• 2.3.4. Quá trình căn chỉnh ban đầu
• 3. CHƯƠNG 3: HỆ THỐNG ĐỊNH VỊ TÍCH HỢP GPS/INS
• 3.1. Bản chất bù giữa INS-GPS
• 3.2. Đánh giá sai số
• 3.2.1. Sai số về vận tốc
• 3.2.2. Công thức động học các sai số về hướng
• 3.3. Bộ lọc Kalman tích hợp INS/GPS
• 3.4. Các phương pháp tích hợp INS/GPS
• 3.4.1. Tích hợp lỏng GPS/INS
• 3.4.2. Tích hợp chặt GPS/INS
• 3.5. Các thuật toán xử lý
• 3.6. Các hạn chế của tích hợp INS/GPS
• 3.7. Thiết kế thiết bị định vị kết hợp GPS/INS
• 3.7.1. Modun vi xử lý
• 3.7.2. Thiết kế phần mềm
• LỜI MỞ ĐẦU
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Hệ Thống Định Vị Vệ Tinh và Cảm Biến Quán Tính

Hệ thống định vị là yếu tố then chốt trong nhiều ứng dụng, từ điều khiển robot tự hành đến dẫn đường cho phương tiện giao thông. Việc xác định vị trí và vận tốc chính xác của vật thể là bài toán cơ bản cần giải quyết. Hiện nay, có hai phương pháp định vị chính: sử dụng vệ tinh (như GPS) và sử dụng cảm biến quán tính (INS). Hệ thống GPS dựa trên việc tính toán khoảng cách từ vật thể đến các vệ tinh trong không gian. Ngược lại, INS sử dụng thông tin về gia tốc và vận tốc góc để xác định vị trí dựa trên vị trí ban đầu đã biết. Kết hợp cả hai phương pháp này sẽ tạo ra một hệ thống định vị mạnh mẽ, tận dụng ưu điểm và hạn chế nhược điểm của từng phương pháp. Mục đích của đề tài này là nghiên cứu, thiết kế hệ thống tích hợp cả hai phương pháp trên để tạo ra một giải pháp mang tính thực tiễn cao. Các nghiên cứu hiện nay chủ yếu tập trung vào các ứng dụng đơn lẻ, cụ thể và chỉ sử dụng một phương pháp định vị (GPS hoặc INS) mà ít có nghiên cứu nào giải quyết vấn đề tích hợp cả hai phương pháp trên.

1.1. Ưu điểm và Hạn chế của Định vị Vệ tinh GNSS

GNSS (Global Navigation Satellite System) như GPS có ưu điểm là cung cấp thông tin vị trí và vận tốc chính xác trong thời gian dài và ít bị ảnh hưởng bởi các nguồn nhiễu thông thường. Tuy nhiên, nhược điểm của nó là tốc độ đưa ra kết quả chậm, do đó khó áp dụng cho các ứng dụng tính toán nhanh như điều khiển quỹ đạo tên lửa. Ngoài ra, tín hiệu GNSS có thể bị che khuất trong môi trường đô thị hoặc trong nhà, làm giảm độ tin cậy của hệ thống. Giải pháp sử dụng RTK-INS hoặc PPP-INS là một hướng đi tiềm năng.

1.2. Ưu điểm và Hạn chế của Định vị Quán tính INS

INS (Inertial Navigation System) có ưu điểm là cung cấp thông tin về vị trí nhanh chóng và không phụ thuộc vào tín hiệu bên ngoài. Tuy nhiên, INS dễ bị ảnh hưởng bởi sai số tích lũy theo thời gian do độ chính xác hạn chế của các IMU (bộ cảm biến quán tính). Sai số này có thể tăng lên nhanh chóng, đặc biệt là trong các ứng dụng yêu cầu độ chính xác cao. Do đó, định vị quán tính thường được sử dụng kết hợp với các phương pháp định vị khác để bù đắp sai số. Theo luận văn, một ứng dụng điển hình của hệ thống này là ở trong tàu ngầm, nơi không thể sử dụng phương pháp dẫn đường truyền thống do môi trường nước chắn sóng radio.

II. Thách Thức Bù Sai Số trong Hệ Thống Định Vị Tích Hợp

Việc tích hợp GPS/INS đặt ra nhiều thách thức, đặc biệt là trong việc xử lý sai số. Sai số GPS có thể do nhiều yếu tố như ảnh hưởng của tầng khí quyển, nhiễu đa đường, và độ chính xác của đồng hồ vệ tinh. Sai số IMU xuất phát từ độ trôi của con quay hồi chuyển và gia tốc kế. Để đạt được độ chính xác định vị cao, cần phải có các thuật toán lọc Kalman hoặc các thuật toán hợp nhất dữ liệu tiên tiến để ước lượng và bù đắp các sai số này. Đồng thời, việc mô hình hóa sai số một cách chính xác là rất quan trọng để cải thiện hiệu suất của hệ thống định vị tích hợp.

2.1. Các Nguồn Gây Sai Số trong Hệ Thống Định Vị Vệ tinh GNSS

Các nguồn gây sai số trong hệ thống GNSS bao gồm sai số do tầng điện ly và tầng đối lưu, sai số đồng hồ vệ tinh, sai số quỹ đạo vệ tinh, và nhiễu đa đường. Theo tài liệu gốc, tín hiệu từ vệ tinh có thể bị trễ do truyền qua tầng khí quyển, ảnh hưởng đến độ chính xác của phép đo khoảng cách. Ngoài ra, tín hiệu có thể bị phản xạ từ các bề mặt xung quanh, tạo ra nhiễu đa đường, làm sai lệch kết quả định vị. Việc sử dụng các mô hình hiệu chỉnh tầng khí quyển và các kỹ thuật xử lý tín hiệu tiên tiến có thể giúp giảm thiểu các sai số này.

2.2. Các Nguồn Gây Sai Số trong Hệ Thống Cảm Biến Quán tính IMU

Các nguồn gây sai số trong IMU bao gồm độ trôi của con quay hồi chuyển (gyro bias drift), độ lệch của gia tốc kế (accelerometer bias), và sai số tỷ lệ (scale factor error). Các sai số này có thể tích lũy theo thời gian, dẫn đến sai số định vị tăng lên nhanh chóng. Việc sử dụng các thuật toán bù sai số và mô hình hóa sai số có thể giúp giảm thiểu ảnh hưởng của các sai số này. Các IMU chất lượng cao thường có độ chính xác tốt hơn, nhưng giá thành cũng cao hơn. Việc lựa chọn IMU phù hợp phụ thuộc vào yêu cầu độ chính xác và ngân sách của ứng dụng.

2.3. Ảnh hưởng của Sai số IMU và Sai số GNSS lên độ chính xác định vị

Cả Sai số IMU và Sai số GNSS đều ảnh hưởng đến độ chính xác định vị. Sai số IMU tích lũy nhanh chóng trong thời gian ngắn, trong khi sai số GNSS có thể biến đổi chậm hơn nhưng có thể bị ảnh hưởng bởi các yếu tố môi trường. Khi tích hợp hai hệ thống, cần xem xét ảnh hưởng tương đối của từng loại sai số để thiết kế bộ lọc Kalman hoặc các thuật toán hợp nhất dữ liệu phù hợp. Theo tài liệu gốc, việc kết hợp cả hai phương pháp định vị trên ta sẽ được một hệ thống có ưu điểm vượt trội sau: khả năng cho ra thông tin về vị trí và vận tốc với độ cao chính xác trong khoảng thời gian dài, đồng thời tốc độ xuất dữ liệu cũng rất nhanh.

III. Phương Pháp Tích Hợp GPS INS và Thuật Toán Lọc Kalman

Một trong những phương pháp phổ biến nhất để tích hợp GPS/INS là sử dụng thuật toán lọc Kalman. Thuật toán này cho phép ước lượng trạng thái của hệ thống (vị trí, vận tốc, hướng) và sai số một cách tối ưu bằng cách kết hợp thông tin từ GPS và INS cùng với mô hình động học của hệ thống. Có hai phương pháp tích hợp chính: tích hợp lỏng và tích hợp chặt. Tích hợp lỏng sử dụng kết quả định vị từ GPS để hiệu chỉnh INS, trong khi tích hợp chặt sử dụng các phép đo thô từ GPS (ví dụ: khoảng cách giả) để tích hợp trực tiếp với dữ liệu IMU.

3.1. Tích hợp lỏng GPS INS Ưu và Nhược điểm

Tích hợp lỏng GPS/INS là phương pháp đơn giản hơn, dễ triển khai hơn. Trong phương pháp này, GPS cung cấp thông tin vị trí, vận tốc và thời gian cho INS. Sau đó, INS sử dụng thông tin này để hiệu chỉnh sai số. Ưu điểm của phương pháp này là tính linh hoạt và dễ dàng tích hợp với các hệ thống GPS hiện có. Tuy nhiên, nhược điểm là độ chính xác có thể bị giới hạn bởi độ chính xác của GPS. Ngoài ra, khi tín hiệu GPS bị gián đoạn, hệ thống có thể mất khả năng định vị nhanh chóng.

3.2. Tích hợp chặt GPS INS Ưu và Nhược điểm

Tích hợp chặt GPS/INS là phương pháp phức tạp hơn, nhưng có khả năng đạt được độ chính xác cao hơn. Trong phương pháp này, dữ liệu thô từ GPS (như khoảng cách giả) được tích hợp trực tiếp với dữ liệu IMU thông qua bộ lọc Kalman. Ưu điểm của phương pháp này là có thể tận dụng tối đa thông tin từ cả hai hệ thống, giảm thiểu ảnh hưởng của sai số và cải thiện độ tin cậy. Tuy nhiên, nhược điểm là độ phức tạp tính toán cao và yêu cầu phần cứng mạnh mẽ hơn.

3.3. Ứng dụng Thuật toán Lọc Kalman trong Tích hợp GPS INS

Thuật toán lọc Kalman đóng vai trò quan trọng trong việc tích hợp GPS/INS. Nó cho phép ước lượng trạng thái của hệ thống (vị trí, vận tốc, hướng) và sai số một cách tối ưu bằng cách kết hợp thông tin từ GPS và INS cùng với mô hình động học của hệ thống. Thuật toán này hoạt động bằng cách dự đoán trạng thái tiếp theo của hệ thống dựa trên mô hình động học, sau đó sử dụng các phép đo từ GPS và INS để hiệu chỉnh dự đoán. Quá trình này được lặp lại liên tục, giúp hệ thống liên tục cập nhật và cải thiện ước lượng trạng thái.

IV. Ứng Dụng Thực Tế của Hệ Thống Định Vị Tích Hợp GNSS INS

Hệ thống định vị tích hợp GNSS/INS có nhiều ứng dụng thực tế trong các lĩnh vực như tự hành, robot, drone, và autonomous vehicles. Trong lĩnh vực tự hành, hệ thống này cung cấp thông tin vị trí và hướng chính xác, giúp xe tự hành di chuyển an toàn và hiệu quả. Trong lĩnh vực robot, nó cho phép robot hoạt động trong môi trường phức tạp, không có tín hiệu GNSS. Trong lĩnh vực drone, nó cung cấp thông tin định vị chính xác cho các hoạt động như giám sát, khảo sát, và giao hàng.

4.1. Ứng dụng trong Robot và Tự hành

Trong lĩnh vực robot và tự hành, hệ thống định vị tích hợp GNSS/INS cho phép các phương tiện di chuyển một cách tự động và an toàn trong các môi trường khác nhau. Ví dụ, robot có thể sử dụng hệ thống này để điều hướng trong nhà kho hoặc nhà máy, trong khi xe tự hành có thể sử dụng nó để di chuyển trên đường phố và đường cao tốc. Độ chính xác định vị cao là rất quan trọng để đảm bảo an toàn và hiệu quả trong các ứng dụng này.

4.2. Ứng dụng trong Drone và Các Hệ Thống Không Người Lái

Trong lĩnh vực drone và các hệ thống không người lái, hệ thống định vị tích hợp GNSS/INS cung cấp thông tin vị trí và hướng chính xác cho các hoạt động như giám sát, khảo sát, và giao hàng. Drone có thể sử dụng hệ thống này để bay theo quỹ đạo đã định, chụp ảnh và quay video từ trên không, và thực hiện các nhiệm vụ khác một cách tự động. Độ tin cậy của hệ thống định vị là rất quan trọng để đảm bảo an toàn và hiệu quả trong các ứng dụng này.

V. Kết Luận và Hướng Nghiên Cứu Tiếp Theo Về GNSS INS

Nghiên cứu về hệ thống định vị tích hợp GNSS/INS là một lĩnh vực đầy tiềm năng, với nhiều ứng dụng thực tế và hướng nghiên cứu thú vị. Trong tương lai, có thể tập trung vào việc phát triển các thuật toán hợp nhất dữ liệu tiên tiến hơn, cải thiện độ chính xác và độ tin cậy của hệ thống, và giảm chi phí phần cứng. Ngoài ra, việc nghiên cứu các phương pháp tích hợp GNSS/INS với các loại cảm biến khác (như camera, lidar) cũng là một hướng đi hứa hẹn.

5.1. Các Hướng Nghiên Cứu Cải Thiện Độ Chính Xác Định Vị

Để cải thiện độ chính xác định vị trong hệ thống tích hợp GNSS/INS, có thể tập trung vào việc phát triển các thuật toán bù sai số tiên tiến hơn, sử dụng các mô hình động học phức tạp hơn, và tích hợp thông tin từ các cảm biến khác. Ngoài ra, việc nghiên cứu các phương pháp xử lý tín hiệu GNSS và IMU tốt hơn cũng có thể giúp giảm thiểu ảnh hưởng của nhiễu và sai số.

5.2. Triển Vọng Phát Triển Hệ Thống GNSS INS trong Tương Lai

Trong tương lai, hệ thống GNSS/INS sẽ tiếp tục đóng vai trò quan trọng trong nhiều lĩnh vực, từ tự hành đến robot và drone. Với sự phát triển của công nghệ, hệ thống này sẽ trở nên chính xác, tin cậy và hiệu quả hơn, mở ra nhiều cơ hội mới cho các ứng dụng thực tế. Theo luận văn, nghiên cứu khả năng kết hợp giữa chúng, cuối cùng sẽ thiết kế thiết bị tích hợp cả hai phương pháp có thể ứng dụng được. Thiết kế phần cứng và phần mềm cho thiết bị định vị tích hợp hai phương pháp.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ định vị và dẫn đường, việc xác định chính xác vị trí và vận tốc của vật thể đóng vai trò then chốt trong nhiều lĩnh vực như giao thông vận tải, điều khiển robot tự hành, hàng không và quản lý hành trình phương tiện. Theo ước tính, hệ thống định vị vệ tinh toàn cầu (GPS) hiện được sử dụng rộng rãi với khả năng cung cấp vị trí chính xác trong thời gian dài, tuy nhiên vẫn tồn tại hạn chế về tốc độ cập nhật dữ liệu. Ngược lại, hệ thống định vị sử dụng cảm biến quán tính (INS) có ưu điểm về tốc độ xử lý nhanh nhưng dễ bị sai số tích tụ theo thời gian. Mục tiêu nghiên cứu của luận văn là phát triển một hệ thống định vị tích hợp GPS và INS nhằm tận dụng ưu điểm của cả hai phương pháp, cung cấp thông tin vị trí và vận tốc với độ chính xác cao trong thời gian dài và tốc độ cập nhật nhanh. Nghiên cứu được thực hiện trong giai đoạn 2006-2008 tại Hà Nội, tập trung vào thiết kế phần cứng và phần mềm cho thiết bị định vị tích hợp, có ý nghĩa quan trọng trong việc nâng cao hiệu quả quản lý và điều khiển trong giao thông vận tải và các ứng dụng công nghiệp khác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: hệ thống định vị vệ tinh toàn cầu (GPS) và hệ thống định vị sử dụng cảm biến quán tính (INS).

• Hệ thống GPS: Sử dụng mạng lưới 28 vệ tinh phân bố trên 6 quỹ đạo với bán kính quỹ đạo khoảng 26.560 km, cung cấp tín hiệu radio chứa thông tin vị trí và thời gian. Hệ tọa độ WGS84 được áp dụng làm chuẩn quy chiếu, cho phép xác định vị trí theo kinh độ, vĩ độ và độ cao. Các sai số trong GPS chủ yếu do sai lệch đồng hồ vệ tinh, ảnh hưởng của tầng khí quyển, phản xạ tín hiệu và vị trí tương đối của vệ tinh so với máy thu.

• Hệ thống INS: Dựa trên các cảm biến gia tốc kế và con quay hồi chuyển để đo gia tốc và góc quay của vật thể. Hệ thống sử dụng các hệ tọa độ như Earth-Centered Earth-Fixed (ECEF), hệ tọa độ dẫn đường (NED) và hệ tọa độ vật thể (b-frame) để tính toán vị trí và vận tốc. INS có ưu điểm là không phụ thuộc vào tín hiệu bên ngoài, cung cấp dữ liệu nhanh nhưng dễ bị sai số tích tụ theo thời gian.

• Mô hình tích hợp GPS/INS: Sử dụng bộ lọc Kalman để kết hợp dữ liệu từ GPS và INS, tận dụng ưu điểm của từng hệ thống nhằm giảm thiểu sai số và tăng độ chính xác. Bộ lọc Kalman thực hiện hai bước chính: ước lượng trạng thái và hiệu chỉnh dựa trên dữ liệu đo đạc mới, giúp tối ưu hóa kết quả định vị.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp phân tích lý thuyết và thiết kế thực nghiệm.

• Nguồn dữ liệu: Thu thập từ các tài liệu chuyên ngành, mô hình toán học về hệ thống GPS, INS và bộ lọc Kalman; dữ liệu thực nghiệm từ thiết bị định vị tích hợp được thiết kế.

• Phương pháp phân tích: Phân tích sai số và nguyên lý hoạt động của từng hệ thống, xây dựng mô hình toán học cho hệ thống tích hợp GPS/INS, thiết kế thuật toán bộ lọc Kalman để xử lý dữ liệu. Các phép tính toán được thực hiện trên MATLAB và vi xử lý PSoC.

• Timeline nghiên cứu: Từ năm 2006 đến 2008, bao gồm giai đoạn nghiên cứu lý thuyết, thiết kế phần cứng và phần mềm, thử nghiệm và đánh giá hiệu quả hệ thống.

• Cỡ mẫu và chọn mẫu: Thiết bị được thử nghiệm trong các điều kiện thực tế tại Hà Nội, với các trường hợp di chuyển khác nhau nhằm đánh giá độ chính xác và tốc độ cập nhật dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác và tốc độ cập nhật của hệ thống GPS: GPS cung cấp vị trí với sai số trung bình khoảng 1.25 m do sai số quỹ đạo và đồng hồ, cùng với các sai số khác như phản xạ tín hiệu gây sai số lên đến 1.5 m. Tốc độ cập nhật dữ liệu của GPS là khoảng 1 giây, phù hợp cho các ứng dụng không yêu cầu phản hồi nhanh.

2. Ưu điểm và hạn chế của hệ thống INS: INS có khả năng cung cấp dữ liệu vị trí và vận tốc với tốc độ cập nhật rất nhanh, phù hợp cho các ứng dụng điều khiển thời gian thực. Tuy nhiên, sai số tích tụ theo thời gian do các sai số cảm biến và hiệu chỉnh không hoàn hảo, làm giảm độ chính xác sau khoảng thời gian dài.

3. Hiệu quả tích hợp GPS/INS qua bộ lọc Kalman: Việc tích hợp hai hệ thống giúp bù trừ nhược điểm cho nhau, giảm sai số tích tụ của INS nhờ cập nhật từ GPS, đồng thời tăng tốc độ cập nhật dữ liệu so với chỉ sử dụng GPS. Bộ lọc Kalman được thiết kế tối ưu giúp giảm sai số vị trí xuống dưới 0.5 m trong điều kiện thử nghiệm thực tế.

4. Thiết kế phần cứng và phần mềm: Thiết bị định vị tích hợp sử dụng vi xử lý PSoC, kết hợp các cảm biến quán tính và bộ thu GPS, cho phép xử lý dữ liệu nhanh và chính xác. Phần mềm được phát triển trên nền tảng MATLAB và chuyển đổi sang vi xử lý, đảm bảo tính ổn định và khả năng ứng dụng thực tế.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy sự kết hợp giữa GPS và INS là giải pháp hiệu quả để nâng cao độ chính xác và tốc độ cập nhật trong hệ thống định vị. Sai số GPS chủ yếu do yếu tố môi trường và thiết bị, trong khi INS chịu ảnh hưởng bởi sai số cảm biến và tích tụ theo thời gian. Bộ lọc Kalman đóng vai trò quan trọng trong việc xử lý và kết hợp dữ liệu, giúp giảm thiểu sai số tổng thể. So sánh với các nghiên cứu trước đây, luận văn đã phát triển một thiết kế phần cứng và phần mềm phù hợp với điều kiện ứng dụng trong nước, đồng thời cung cấp các phương pháp hiệu chỉnh sai số và căn chỉnh ban đầu hiệu quả. Dữ liệu có thể được trình bày qua biểu đồ sai số vị trí theo thời gian và bảng so sánh độ chính xác giữa các phương pháp định vị, minh họa rõ ràng ưu điểm của hệ thống tích hợp.

Đề xuất và khuyến nghị

1. Triển khai ứng dụng hệ thống định vị tích hợp trong giao thông vận tải: Áp dụng thiết bị định vị GPS/INS cho quản lý hành trình xe tải, xe khách nhằm nâng cao độ chính xác theo dõi vị trí và vận tốc, giảm thiểu sai số trong khoảng thời gian dài. Thời gian thực hiện: 1-2 năm, chủ thể: các doanh nghiệp vận tải và cơ quan quản lý giao thông.

2. Nâng cấp và hiệu chỉnh cảm biến quán tính định kỳ: Đề xuất xây dựng quy trình bảo trì, hiệu chỉnh cảm biến gia tốc kế và con quay hồi chuyển nhằm giảm sai số tích tụ, đảm bảo độ chính xác của hệ thống INS. Thời gian thực hiện: hàng năm, chủ thể: nhà sản xuất thiết bị và đơn vị vận hành.

3. Phát triển phần mềm bộ lọc Kalman nâng cao: Tiếp tục nghiên cứu và cải tiến thuật toán bộ lọc Kalman để xử lý các nhiễu phức tạp hơn, tăng khả năng thích ứng với môi trường thay đổi và các điều kiện mất tín hiệu GPS. Thời gian thực hiện: 1-3 năm, chủ thể: các viện nghiên cứu và nhóm phát triển phần mềm.

4. Mở rộng ứng dụng trong các lĩnh vực khác: Khuyến khích áp dụng hệ thống định vị tích hợp trong hàng không, robot tự hành, và các thiết bị giám sát hành trình nhằm tận dụng ưu điểm về độ chính xác và tốc độ cập nhật. Thời gian thực hiện: 2-4 năm, chủ thể: các tổ chức nghiên cứu và doanh nghiệp công nghệ.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành điều khiển tự động và công nghệ định vị: Luận văn cung cấp kiến thức chuyên sâu về lý thuyết và thực tiễn của hệ thống GPS, INS và bộ lọc Kalman, hỗ trợ phát triển các đề tài nghiên cứu liên quan.

2. Doanh nghiệp phát triển thiết bị định vị và dẫn đường: Tham khảo thiết kế phần cứng và phần mềm tích hợp GPS/INS để cải tiến sản phẩm, nâng cao hiệu suất và độ chính xác.

3. Cơ quan quản lý giao thông và vận tải: Áp dụng kết quả nghiên cứu để nâng cao hiệu quả quản lý hành trình, giám sát vận tải, giảm thiểu tai nạn và tối ưu hóa hoạt động vận tải.

4. Các kỹ sư và chuyên gia trong lĩnh vực robot tự hành và hàng không: Sử dụng phương pháp tích hợp GPS/INS để cải thiện khả năng định vị và điều khiển trong môi trường phức tạp, đặc biệt khi tín hiệu GPS bị gián đoạn.

Câu hỏi thường gặp

1. Hệ thống GPS có thể hoạt động chính xác trong điều kiện nào?
   GPS hoạt động tốt khi bộ thu nhận được tín hiệu từ ít nhất 4 vệ tinh với vị trí phân bố đều trong không gian. Tuy nhiên, tín hiệu có thể bị ảnh hưởng bởi tầng khí quyển, phản xạ và vật cản, làm giảm độ chính xác.

2. Tại sao cần kết hợp GPS và INS trong hệ thống định vị?
   GPS cung cấp độ chính xác cao trong thời gian dài nhưng tốc độ cập nhật chậm, còn INS có tốc độ cập nhật nhanh nhưng sai số tích tụ theo thời gian. Kết hợp giúp tận dụng ưu điểm của cả hai, nâng cao độ chính xác và tốc độ phản hồi.

3. Bộ lọc Kalman hoạt động như thế nào trong hệ thống tích hợp?
   Bộ lọc Kalman dự đoán trạng thái hệ thống dựa trên dữ liệu trước đó và hiệu chỉnh dựa trên dữ liệu đo đạc mới, giúp giảm nhiễu và sai số, tối ưu hóa kết quả định vị.

4. Sai số chính trong hệ thống INS là gì?
   Sai số trong INS chủ yếu do sai số cảm biến, hiệu chỉnh không hoàn hảo và tích tụ sai số theo thời gian, làm giảm độ chính xác nếu không được hiệu chỉnh kịp thời.

5. Thiết bị định vị tích hợp GPS/INS có thể ứng dụng trong những lĩnh vực nào?
   Thiết bị phù hợp cho giao thông vận tải, hàng không, robot tự hành, quản lý hành trình phương tiện và các ứng dụng đòi hỏi định vị chính xác và cập nhật nhanh.

Kết luận

• Luận văn đã nghiên cứu và phát triển thành công hệ thống định vị tích hợp GPS và INS, tận dụng ưu điểm của từng phương pháp để nâng cao độ chính xác và tốc độ cập nhật dữ liệu.
• Bộ lọc Kalman được thiết kế và ứng dụng hiệu quả trong việc xử lý và kết hợp dữ liệu từ hai hệ thống, giảm thiểu sai số tổng thể.
• Thiết kế phần cứng và phần mềm cho thiết bị định vị tích hợp phù hợp với điều kiện ứng dụng trong nước, có khả năng mở rộng và ứng dụng đa dạng.
• Kết quả nghiên cứu có ý nghĩa thực tiễn cao trong quản lý giao thông vận tải, điều khiển tự động và các lĩnh vực công nghiệp khác.
• Đề xuất các bước tiếp theo bao gồm nâng cấp cảm biến, phát triển thuật toán bộ lọc Kalman nâng cao và mở rộng ứng dụng trong các lĩnh vực mới.

Các tổ chức và doanh nghiệp nên xem xét áp dụng hệ thống định vị tích hợp này để nâng cao hiệu quả quản lý và điều khiển, đồng thời tiếp tục nghiên cứu cải tiến công nghệ định vị trong tương lai.

Trích đoạn nội dung tài liệu

Chương 1 trình bày một số kết quả nghiên cứu về hệ thống định vị sử dụng vệ tinh bao gồm cấu trúc hệ thống, nguyên lý hoạt động, các nguyên nhân gây sai số và cách khắc phục từ đó phục vụ cho việc thiết kế hệ thống định vị tích hợp trong chương 3.1 Khái quát về hệ thống định vị sử dụng vệ tinh Hệ thống định vị sử dụng vệ tinh hay còn gọi là hệ thống định vị toàn cầu (Global Positioning System – GPS) là một hệ thống xác định vị trí ở bất cứ đâu trên bề mặt trái đất dựa vào việc tính toán khoảng cách từ điểm đó tới các vệ tinh trong không gian. Hệ thống này được thiết kế và vận hành bởi bộ quốc phòng Mỹ ban đầu cho mục đích quân sự nhưng hiện nay đã được ứng dụng rất nhiều trong dân sự.2 Hệ trục toạ độ liên quan Hệ WGS84: Vấn đề cần phải xác định đầu tiên đối với bất cứ hệ thống định vị dẫn đường nào là hệ trục toạ độ quy chiếu của nó. Đối với hệ thống GPS người ta thường sử dụng hệ WGS 84. Hệ trục toạ độ WGS 84 là một mô hình trái đất quy chuẩn được ấn định năm 1984 và hiện nay được dùng rất phổ biến Hình 1.1 Hệ toạ độ WGS84 và hệ toạ độ tâm trái đất Oxyz Mai Đức Thông Cao học ĐKTĐ 2006-2008 8 Hệ thống này xấp xỉ bề mặt trái đất bằng một hình elip quay với trục quay của nó trùng khớp với trục quay của trái đất, tâm là tâm của trái đất và kinh tuyến 0 đi qua đài thiên văn Greewich.

Trục chính của elip được định nghĩa có độ dài khoảng 6.137 m và trục phụ là 6. Vị trí của một điểm trên trái đất được xác định theo kinh độ, vĩ độ và độ cao (Φ,λ,h). Hệ trục toạ độ tâm trái đất: Hệ trục này có gốc là tâm trái đất, 3 trục x,y, z là 3 trục vuông góc sao cho mặt phẳng Oxy là mặt phẳng chứa đường xích đạo. Trục x đi qua đường kinh tuyến gốc và trục z đi qua cực bắc như hình 1.

Các công thức liên hệ giữa hệ toạ độ WGS84 (Φ,λ,h) với hệ trục toạ độ tâm trái đất (x,y,z): x = (Rn + h) cos φ cos λ y = (Rn + h) cos φ sin λ z = (Rn (1 – e2) + h) sin φ Hệ trục toạ độ này thường được sử dụng để xác định vị trí của các vệ tinh vì quỹ đạo của các vệ tinh là cố định so với hệ trục này.3 Cấu trúc của một hệ định vị sử dụng vệ tinh Một hệ thống định vị sử dụng vệ tinh (GPS) đầy đủ bao gồm ba phần chính sau: • Các vệ tinh trong không gian • Các trạm điều khiển mặt đất • Bộ thu tín hiệu trong các ứng dụng của người sử dụng Hình 1.2 minh hoạ ba thành phần chính của một hệ thống định vị toàn cầu sử dụng vệ tinh. Mai Đức Thông Cao học ĐKTĐ 2006-2008 9 Hình 1.2 Hệ thống định vị sử dụng vệ tinh 1.1 Vệ tinh GPS sử dụng một hệ thống 28 vệ tinh (bao gồm cả các vệ tinh dùng để dự phòng) phân tán trên 6 quỹ đạo tròn trong không gian, như vậy trung bình sẽ có 4 vệ tinh trên 1 quỹ đạo (hình 1. Quỹ đạo của vệ tinh có bán kính khoảng 26.560 km và vệ tinh bay quanh quỹ đạo với chu kì là nửa ngày - xấp xỉ 11. Theo lý thuyết, các quỹ đạo được tính toán sao cho ở bất cứ đâu trên trái đất thì một bộ thu tín hiệu vệ tinh có thể nhận được tín hiệu của ít nhất 3 vệ tinh cùng một lúc nếu không có gì ngăn cản tín hiệu.

Ngoài ra các vệ tinh được bố trí trong không gian để có thể thoả mãn yêu cầu về vị trí hình học tương đối để có thể tính ra vị trí chính xác nhất Mai Đức Thông Cao học ĐKTĐ 2006-2008 10 Hình 1.3 Quỹ đạo các vệ tinh Cấu tạo một vệ tinh gồm ba phần: • Máy tính điều khiển quỹ đạo bay và một số chức năng khác • Đồng hồ nguyên tử đảm bảo thời gian chính xác với sai số là 3 nano giây • Bộ phận phát sóng radio phát tín hiệu radio xuống trái đất, tín hiệu này chứa đựng các thông tin cần thiết để xác định vị trí, thời gian Tín hiệu từ vệ tinh GPS Tín hiệu GPS là một loại tín hiệu phức tạp bởi vì nó cần phải chứa đựng rất nhiều thông tin. Các vệ tinh GPS đều chứa đồng hồ nguyên tử có khả năng cung cấp thông tin chính xác cho tín hiệu truyền đi từ vệ tinh. Mỗi vệ tinh GPS cùng một lúc sẽ truyền hai tín hiệu L1 với tần số f1 = 1575.42 Mhz và tín hiệu L2 với tần số f2 =1227. Hai tần số f1 và f2 là bội số của tần số cơ bản f0 =1023 Mhz.

Tín hiệu L1 sử dụng phương pháp mã hoá dịch pha nhị phân (Binary phase-shift keying – BPSK), điều biến bởi hai mã giả ngẫu Mai Đức Thông Cao học ĐKTĐ 2006-2008 11 nhiên là mã C/A và mã P. Tín hiệu L2 cũng là BPSK và được điều biến bởi mã P. Mã C/A thường được sử dụng bởi các bộ thu GPS, nó kém chính xác hơn mã P nhưng có ưu điểm là tính toán đỡ phức tạp hơn. Mã P cung cấp thông tin về vị trí chính xác hơn và rất khó bị nhiễu.4 Cấu trúc tín hiệu GPS Một ưu điểm nổi bật của việc phát cùng lúc 2 tín hiệu trên hai tần số khác nhau là có thể bù được thời gian trễ do truyền.

Vì độ trễ tỉ lệ nghịch với bình phương tần số nên có thể đo độ trễ giữa hai tần số để bù vào thời gian trễ của mỗi tần số Việc sử dụng mã giả ngẫu nhiên (Pseudorandom Code Noise) cho phép bộ thu có thể truy nhập vào tín hiệu từ nhiều vệ tinh khác nhau trên cùng một tần số. Tín hiệu truyền bởi một vệ tinh xác định sẽ được lựa chọn bằng cách máy thu cũng sẽ phát mã giả ngẫu nhiên giống với mã từ vệ tinh. Tất cả các mã giả ngẫu nhiêu đều đã được định trước và lưu trữ trong các thiết bị thu GPS. Loại mã giả ngẫu nhiên thứ nhất của mỗi v ệ tinh là P-Code là một loại mã dài có tần số điều biến - chip rate là 10f0 = 10.

Loại mã giả thứ hai thường được gọi là C/A – code là một loại mã ngắn với chip rate là f0 = 1023 Mai Đức Thông Cao học ĐKTĐ 2006-2008 12 MHz. Một mã P-code đầy đủ có chu kỳ 259 ngày, trong khoảng thời gian đó mỗi vệ tinh sẽ phát một phần xác định của P-code. Phần mã của P-code sử dụng cho vệ tinh phát đi có độ chính xác một tuần -7 ngày cho đến khi phần mã này được lặp lại. Phương pháp sử dụng mã giả ngẫu nhiên được thiết kế và phát triển từ năm 1991 1.2 Các trạm điều khiển mặt đất Các trạm mặt đất là bộ phận điều khiển của GPS.

Có 5 trạm trên trái đất dùng để giám sát hoạt động của vệ tinh, các trạm này có nhiệm vụ điều khiển vệ tinh không bị lệch quỹ đạo, hiệu chỉnh đồng hồ, theo dõi đường bay của vệ tinh, cung cấp dữ liệu dẫn đường… Dữ liệu được gửi tới vệ tinh mỗi ngày một lần để đảm bảo vệ tinh chuyển động chính xác theo quỹ đạo.5 Hoạt động của các trạm điều khiển Mai Đức Thông Cao học ĐKTĐ 2006-2008 13 1.3 Thiết bị thu tín hiệu từ vệ tinh Người dùng sẽ sử dụng thiết bị thu tín hiệu từ vệ tinh để xác định vị trí của mình. Chuỗi tín hiệu từ vệ tinh chứa đựng thông tin dẫn đường về quỹ đạo di chuyển của vệ tinh đang phát, thời gian hiện tại trên vệ tinh và một số tham số để hiệu chỉnh gần đúng những sai lệch do ảnh hưởng của tầng khí quyển hoặc thời gian lệch giữa đồng hồ vệ tinh và thời gian đúng thực sự của hệ thống GPS. Sơ đồ cấu trúc của một bộ thu tín hiệu vệ tinh được thể hiện trên hình 1.6 bao gồm các khối lọc, tiền xử lý dữ liệu, đồng hồ, vi xử lý tính toán. Một bộ thu GPS cần ít nhất thông tin từ 4 vệ tinh để có thể tính toán ra vị trí bao gồm: kinh độ, vĩ độ, độ cao và tính chính xác sẽ phụ thuộc vào vị trí của bộ thu cũng như các vật ngăn cản tín hiệu vệ tinh.

Bộ thu GPS cung cấp thông tin về vị trí và nhiều thông tin hữu ích khác như sau: • Thời gian: bộ thu GPS sẽ nhận được thông tin về thời gian từ đồng hồ nguyên tử nên rất chính xác • Vị trí: GPS mang đến thông tin về vị trí theo ba trục o Vĩ độ (trục x) o Kinh độ (trục y) o Độ cao h • Tốc độ: Khi di chuyển, bộ thu GPS còn cung cấp thông tin về tốc độ • Hướng chuyển động: Một bộ thu GPS có thể hiển thị hướng chuyển động khi đang di chuyển Thời gian quy chuẩn trong hệ GPS:Hệ GPS sử dụng hệ thống “Giờ phối hợp quốc tế” (Coordinate Universal Time – UTC) là một chuẩn quốc tế về ngày giờ thực hiện bằng phương pháp nguyên tử. Nó được dựa trên chuẩn cũ là giờ trung bình Greenwich (GMT, tiếng Anh: Greenwich Mean Time) do hải quân Anh đặt ra vào thế kỷ thứ 19, sau đó được đổi tên thành giờ quốc tế (UT, Mai Đức Thông Cao học ĐKTĐ 2006-2008 14 tiếng Anh: Universal Time). Múi giờ trên thế giới được tính bằng độ lệch âm hay dương so với giờ quốc tế.6 Sơ đồ cấu trúc của một bộ thu tín hiệu GPS 1.4 Nguyên lý hoạt động Nguyên lý cơ bản của hệ thống này là xác định vị trí của một điểm chưa biết thông qua khoảng cách tới 4 vị trí đã biết. Khoảng cách ở đây được tính toán dựa trên thời gian sóng radio truyền từ vệ tinh đến vị trí hiện thời theo công thức: Khoảng cách = Vận tốc * Thời gian Trong đó vận tốc của sóng radio chính là vận tốc ánh sáng (c = 300000 km/s).

Khoảng thời gian truyền sóng sẽ được xác định như sau: Mỗi vệ tinh sẽ có một mã giả ngẫu nhiên (Pseudo Random Noise – code) đặc trưng, khi máy thu nhận được tín hiệu từ vệ tinh xác đinh nào đó, nó sẽ phát mã giả ngẫu Mai Đức Thông Cao học ĐKTĐ 2006-2008 15 nhiên giống với mã từ vệ tinh. Từ đó sẽ xác định cần phải dịch mã như thế nào (sử dụng nguyên lý dịch Doppler) để hai chuỗi gặp nhau. Độ dịch chính là khoảng thời gian truyền từ vệ tinh đến máy thu Thời gian chênh lệch Satellite PRN Receiver PRN Hình 1.
