Nghiên Cứu Điều Khiển Cấu Trúc Dầm Công Xôn Tại Trường Đại Học Bách Khoa – ĐHQG HCM

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật cơ điện tử điều khiển các cấu trúc dầm công xôn trong cơ cấu định vị 3 bậc tự do, khảo sát thực trạng, phân tích nguyên nhân, đề xuất

• Tác giả: Phạm Phương Tùng
• Người hướng dẫn: TS. Nguyễn Quốc Chí
• Trường học: Trường Đại Học Bách Khoa
• Chuyên ngành: Kỹ Thuật Cơ Điện Tử
• Đề tài: Điều Khiển Các Cấu Trúc Dầm Công Xôn Trong Cơ Cấu Định Vị 3 Bậc Tự Do
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2017
• Địa điểm: Tp. HCM

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Giới thiệu về dầm công xôn đàn hồi
• 1.2. Tổng quan tài liệu
• 1.3. Mục tiêu của luận văn
• 1.4. Bố cục của luận văn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Mô hình động lực học
• 2.2. Khai triển Galerkin
• 2.3. Định hình xung lệnh
• 3. CHƯƠNG 3: MÔ HÌNH ĐỘNG LỰC HỌC CỦA HỆ THỐNG
• 3.1. Tổng động năng
• 3.2. Tổng thế năng
• 3.3. Thiết lập phương trình chuyển động
• 3.4. Biến phân theo biến θ
• 3.5. Biến phân theo biến w
• 4. CHƯƠNG 4: XÁC ĐỊNH CÁC TẦN SỐ CỘNG HƯỞNG CỦA HỆ THỐNG
• 4.1. Xác định dựa trên mô phỏng số
• 4.2. Xác định dựa trên thực nghiệm
• 4.3. Giới thiệu hệ thống thực nghiệm
• 5. CHƯƠNG 5: THIẾT KẾ BỘ ĐIỀU KHIỂN ĐỊNH HÌNH ĐẦU VÀO
• 5.1. Điều khiển định hình đầu vào
• 6. CHƯƠNG 6: KẾT LUẬN
• TÀI LIỆU THAM KHẢO
• TỔNG KẾT

Tóm tắt

I. Tổng quan điều khiển cấu trúc dầm công xôn trong cơ cấu định vị

Cơ cấu định vị ba bậc tự do mang dầm công xôn là mô hình quan trọng trong kỹ thuật cơ điện tử hiện đại. Hệ thống này xuất hiện phổ biến trong tay máy công nghiệp, thiết bị quang học và cánh bay nhân tạo. Dầm công xôn có đặc tính nhẹ, thanh mảnh và độ cứng cấu trúc thấp. Khi bệ gá dịch chuyển với gia tốc cao, dầm dễ phát sinh rung động dư thừa. Hiện tượng dao động uốn làm giảm nghiêm trọng độ chính xác định vị tại điểm tác động cuối. Việc điều khiển cấu trúc dầm công xôn đòi hỏi phải giải quyết bài toán ghép nối động học phức tạp giữa chuyển động tịnh tiến cứng của bệ gá và chuyển động biến dạng mềm của dầm. Mục tiêu cốt lõi của nghiên cứu là thiết lập phương thức điều khiển tối ưu. Thuật toán điều khiển giúp cơ cấu di chuyển đến vị trí mong muốn trong thời gian ngắn nhất. Đồng thời, biên độ dao động tại đầu dầm phải được triệt tiêu hoàn toàn khi bệ dừng lại. Nghiên cứu mở ra giải pháp nâng cao hiệu năng vận hành cho các cơ cấu chấp hành có cấu trúc đàn hồi.

1.1. Cấu hình cơ cấu định vị ba bậc tự do

Cơ cấu định vị ba bậc tự do bao gồm hệ thống bàn trượt chuyển động theo ba trục tọa độ không gian. Bệ gá đóng vai trò giá đỡ cố định gốc của dầm công xôn. Chuyển động của bệ gá tạo ra kích thích quán tính trực tiếp lên dầm. Dầm công xôn được chế tạo từ vật liệu có tính đàn hồi cao và khối lượng phân bố liên tục. Đầu tự do của dầm thường mang theo tải trọng công tác như cảm biến hoặc đầu kẹp phôi. Cấu hình này tạo nên sự tương tác động lực học phi tuyến mạnh mẽ. Mọi sai số dịch chuyển của bệ gá đều gây ra biến dạng uốn trên thân dầm. Việc phân tích cấu hình giúp xác định các thông số hình học và quán tính cơ bản.

1.2. Mô hình hóa động lực học theo nguyên lý Hamilton

Nguyên lý biến phân Hamilton cung cấp công cụ toán học chặt chẽ để thiết lập phương trình vi phân chuyển động. Mô hình Euler-Bernoulli mô tả hành vi uốn thuần túy của thân dầm. Động năng toàn phần của hệ thống bao gồm ba thành phần: động năng của bệ gá, động năng của thân dầm phân bố và động năng của tải trọng đầu dầm. Thế năng tích lũy trong hệ thống xuất phát từ mômen uốn đàn hồi của dầm. Công của ngoại lực sinh ra do các cơ cấu truyền động tác động lên bệ gá. Bằng cách áp dụng phép tính biến phân cho phiếm hàm tác dụng, hệ phương trình đạo hàm riêng mô tả động lực học được dẫn xuất chính xác. Mô hình toán học này làm nền tảng cho việc thiết kế thuật toán điều khiển.

II. Thách thức điều khiển cấu trúc dầm công xôn trong cơ cấu định vị

Quá trình điều khiển cấu trúc dầm công xôn đối mặt với nhiều rào cản động lực học phức tạp. Hiện tượng dao động đàn hồi tự do kéo dài sau khi bệ gá ngừng chuyển động là trở ngại lớn nhất. Do hệ số suy giảm cơ học nội tại của vật liệu dầm rất nhỏ, dao động uốn tiêu tán rất chậm. Độ lệch vị trí đầu dầm có thể vượt ngưỡng dung sai cho phép trong các tác vụ lắp ráp chính xác. Thêm vào đó, mối quan hệ giữa gia tốc bệ gá và độ võng của dầm có bản chất phi tuyến. Chuyển động đa chiều của cơ cấu ba bậc tự do tạo ra lực quán tính ly tâm và lực Coriolis liên kết. Sự cộng hưởng xảy ra khi tần số chuyển động của bệ gá tiệm cận tần số dao động riêng của dầm. Hiện tượng này làm tăng vọt biên độ rung lắc, tiềm ẩn rủi ro mỏi kết cấu và gãy hỏng cơ học. Ngoài ra, việc dầm mang tải trọng tập trung tại đỉnh làm thay đổi hoàn toàn phổ tần số dao động riêng của hệ thống. Những thách thức trên đòi hỏi bộ điều khiển phải có tính thích nghi và triệt tiêu rung động vượt trội.

2.1. Dao động uốn và biến dạng phi tuyến của dầm

Dao động uốn xuất hiện khi dầm chịu tác động quán tính từ chuyển động của bệ gá. Biến dạng uốn của dầm phân bố liên tục dọc theo chiều dài trục x. Với biên độ dịch chuyển lớn, hành vi của dầm chuyển từ tuyến tính sang phi tuyến hình học. Độ cong uốn tạo ra ứng suất kéo và nén biến thiên liên tục trên bề mặt dầm. Sự suy giảm năng lượng tự nhiên của dầm diễn ra rất chậm do hệ số cản nội tại thấp. Rung động này không chỉ làm sai lệch quỹ đạo định vị mà còn gây mất ổn định toàn hệ thống. Việc mô tả chính xác các dạng dao động riêng là yếu tố tiên quyết để xác định giải thuật bù sai số phù hợp.

2.2. Ảnh hưởng của tải trọng đầu dầm và quán tính bệ gá

Tải trọng tập trung tại đầu dầm có ảnh hưởng sâu sắc đến đáp ứng động học của toàn hệ thống. Khối lượng tải trọng làm giảm tần số dao động tự nhiên của dầm. Hiện tượng này khiến cấu trúc trở nên nhạy cảm hơn trước các kích thích chuyển động từ bệ gá. Đồng thời, lực quán tính phát sinh do chuyển động ba chiều của bệ gá tạo ra mômen xoắn và uốn kết hợp. Các lực quán tính liên kết này làm thay đổi biên độ rung lắc một cách phi tuyến tính. Khi bệ gá tăng tốc hoặc phanh gấp, quán tính của tải trọng đầu dầm gây ra hiện tượng trễ đáp ứng vị trí. Do đó, việc tính toán chính xác giá trị khối lượng tải trọng là yêu cầu bắt buộc khi lập trình thuật toán điều khiển định vị.

III. Phương pháp điều khiển cấu trúc dầm công xôn trong cơ cấu định vị

Giải pháp điều khiển dầm công xôn tập trung vào kỹ thuật định hình tín hiệu điều khiển hay còn gọi là Input Shaping. Đây là phương pháp điều khiển vòng hở tiền xử lý tín hiệu đặt đầu vào nhằm triệt tiêu dao động tự nhiên của hệ thống đàn hồi. Thuật toán hoạt động bằng cách tích chập tín hiệu chuyển động gốc với một chuỗi các xung lực có biên độ và thời điểm kích hoạt xác định. Các xung lực này tự triệt tiêu lẫn nhau tại tần số dao động riêng của dầm. Nhờ đó, cơ cấu không tạo ra kích thích gây rung động dư thừa tại điểm dừng cuối. Kỹ thuật Input Shaping sở hữu ưu điểm vượt trội về độ ổn định và không đòi hỏi lắp đặt thêm cảm biến trên thân dầm mềm. Ngoài ra, việc kết hợp thuật toán với bộ điều khiển phản hồi vị trí của bệ gá giúp tối ưu hóa thời gian đáp ứng. Mô hình mô phỏng số và thực nghiệm kiểm chứng đóng vai trò quyết định trong việc tinh chỉnh tham số xung, đảm bảo sai số vị trí nằm trong giới hạn thiết kế.

3.1. Thiết kế bộ điều khiển định hình xung lực Input Shaping

Bộ điều khiển Input Shaping được thiết kế dựa trên tần số dao động riêng và tỷ số cản của dầm. Các bộ định hình phổ biến bao gồm ZV (Zero Vibration) và ZVD (Zero Vibration and Derivative). Bộ định hình ZV sử dụng hai xung lực để triệt tiêu dao động tại tần số mục tiêu. Bộ ZVD bổ sung thêm xung lực thứ ba nhằm tăng tính bền vững trước sự thay đổi tham số hệ thống. Tín hiệu lệnh vị trí gốc sau khi đi qua bộ lọc sẽ trở thành tín hiệu điều khiển bệ gá mới. Chuỗi xung lực can thiệp trực tiếp vào phổ năng lượng kích thích, ngăn chặn việc kích hoạt các mốt dao động uốn. Phương pháp này đơn giản, hiệu quả và có thể tích hợp trực tiếp vào bộ vi điều khiển công nghiệp.

3.2. Mô phỏng số và thực nghiệm kiểm chứng trên mô hình thực

Quá trình kiểm chứng được tiến hành song song giữa môi trường mô phỏng số và hệ thống thử nghiệm thực tế. Mô hình toán học được lập trình trên nền tảng phần mềm để khảo sát đáp ứng động lực học của dầm khi bệ gá di chuyển theo các quỹ đạo khác nhau. Hệ thống thực nghiệm bao gồm bàn trượt ba trục truyền động bằng động cơ servo và dầm công xôn tích hợp cảm biến gia tốc hoặc đo quang học. Kết quả đo đạc thực nghiệm cho thấy sự tương đồng cao với mô phỏng lý thuyết. Khi áp dụng bộ định hình xung lực, biên độ dao động dư của đầu dầm giảm hơn 80% so với trường hợp điều khiển thông thường. Thời gian ổn định vị trí của cơ cấu được rút ngắn rõ rệt.

IV. Triển vọng điều khiển cấu trúc dầm công xôn trong cơ cấu định vị

Nghiên cứu điều khiển cấu trúc dầm công xôn trong cơ cấu định vị mang lại giá trị khoa học và ứng dụng công nghiệp to lớn. Kết quả nghiên cứu chứng minh tính khả thi của giải pháp định hình xung lực trong việc dập tắt dao động kết cấu mềm. Phương pháp này loại bỏ nhu cầu trang bị các cảm biến rung phức tạp tại đầu công tác, giúp tiết kiệm chi phí phần cứng và nâng cao độ tin cậy của hệ thống. Trong bối cảnh sản xuất tự động hóa hiện đại, các cơ cấu định vị tốc độ cao đòi hỏi tải trọng bản thân nhẹ nhưng vẫn phải bảo đảm độ chính xác tuyệt đối. Kỹ thuật điều khiển dầm công xôn giải quyết hiệu quả bài toán mâu thuẫn giữa tốc độ di chuyển và độ ổn định định vị. Mô hình động lực học đã hoàn thiện cung cấp cơ sở vững chắc cho các nghiên cứu tiếp theo về cơ điện tử. Các ngành công nghiệp vi điện tử, hàng không vũ trụ và y tế kỹ thuật cao đều có thể ứng dụng trực tiếp kết quả nghiên cứu này vào dây chuyền sản xuất thực tế.

4.1. Ứng dụng trong cánh tay robot và thiết bị quang học

Kết quả nghiên cứu mở ra tiềm năng ứng dụng to lớn trong việc phát triển cánh tay robot siêu nhẹ. Cấu trúc mềm dẻo giúp giảm đáng kể trọng lượng tổng thể của robot, từ đó hạ thấp công suất động cơ dẫn động và tiết kiệm năng lượng. Ngoài ra, kỹ thuật này còn phục vụ đắc lực cho các thiết bị quét quang học và kính hiển vi lực nguyên tử (AFM). Trong các thiết bị này, đầu dò công xôn cần di chuyển với tần số quét cao nhưng phải duy trì độ ổn định tuyệt đối để thu được hình ảnh bề mặt chính xác. Thuật toán định hình xung lực bảo đảm triệt tiêu dao động đầu kim đo ngay khi hoàn thành mỗi bước quét.

4.2. Định hướng nghiên cứu mở rộng trong tương lai

Hướng phát triển tiếp theo của đề tài tập trung vào việc xử lý các điều kiện bất định môi trường và phi tuyến bậc cao. Việc tích hợp các bộ điều khiển thông minh như mạng nơ-ron hoặc điều khiển mờ thích nghi sẽ giúp hệ thống tự động nhận dạng tham số dầm khi tải trọng thay đổi liên tục. Hơn nữa, việc nghiên cứu cơ cấu dầm công xôn chuyển động trong không gian ba chiều với biên độ góc lớn là một bài toán khoa học đầy tiềm năng. Sự kết hợp giữa bộ định hình xung lực với các bộ điều khiển phản hồi biên (boundary feedback control) hứa hẹn mang lại khả năng kháng nhiễu vượt trội. Những cải tiến này sẽ nâng tầm ứng dụng của dầm đàn hồi trong công nghiệp vũ trụ.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật cơ điện tử hiện đại, các kết cấu thanh dầm công xôn linh hoạt đóng vai trò thiết yếu trong nhiều cơ cấu chuyển động tốc độ cao như cánh tay robot 3 trục, máy phay gia công vi mô (Micro CNC), máy đo tọa độ không gian 3 chiều (CMM) và cơ cấu cần cẩu camera tự động. Ưu thế lớn nhất của kết cấu dầm mềm là trọng lượng nhẹ, tiêu hao năng lượng thấp và tiết kiệm không gian lắp đặt. Tuy nhiên, khi cơ cấu di chuyển với gia tốc lớn, tính linh hoạt cao của vật liệu lại làm phát sinh các dao động uốn dư thừa nghiêm trọng tại đầu tự do. Những dao động này làm suy giảm nghiêm trọng độ chính xác định vị cơ học, gây mài mòn kết cấu và kéo dài thời gian hoàn thành chu kỳ sản xuất.

Nghiên cứu này tập trung giải quyết bài toán kiểm soát động lực học và triệt tiêu dao động uốn dư cho hệ dầm công xôn không gian 3 chiều được gắn trên bệ trượt định vị chuyển động phẳng. Mô hình khảo sát sử dụng thanh dầm nhôm có chiều dài tiêu chuẩn 0.45 m (450 mm), tiết diện mặt cắt ngang 28.8 mm x 0.88 mm, khối lượng riêng tuyến tính 0.0683 kg/m, liên kết với một bệ trượt chuyển động có khối lượng 5 kg trong không gian 3 bậc tự do.

Mục tiêu cốt lõi của đề tài là xây dựng mô hình toán học giải tích mô tả chính xác tương tác phi tuyến giữa chuyển động của bệ trượt và biến dạng đàn hồi của dầm, xác định chính xác các tần số dao động cộng hưởng, từ đó thiết kế bộ điều khiển định hình xung Zero Vibration (ZV shaper) nhằm triệt tiêu tối đa biên độ rung lắc. Toàn bộ công trình được triển khai và hoàn thành tại Phòng thí nghiệm Điều khiển và Tự động hóa thuộc Trường Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh. Kết quả nghiên cứu mang ý nghĩa đột phá khi giảm thiểu biên độ dao động dư đầu dầm tới 6.3 lần (tương đương giảm hơn 84% biên độ dao động), nâng cao độ ổn định định vị cho các hệ thống vi cơ điện tử với chi phí phần cứng tối thiểu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết dầm Euler-Bernoulli để mô tả biến dạng uốn đàn hồi của kết cấu dầm công xôn. So với lý thuyết dầm Timoshenko vốn tính đến biến dạng trượt và quán tính quay làm phức tạp hóa hệ phương trình vi phân, lý thuyết Euler-Bernoulli là lựa chọn tối ưu cho dầm mảnh có tỷ số chiều dài trên chiều dày lớn hơn 15 lần, đảm bảo độ chính xác động lực học cao nhưng vẫn giữ được tính khả thi trong tính toán vi phân.

Hệ thống sử dụng nguyên lý mở rộng Hamilton để thiết lập phương trình chuyển động cho hệ cơ điện tử liên hợp bệ trượt và dầm linh hoạt. Bằng cách lấy biến phân tổng động năng của bệ trượt khối lượng 5 kg, động năng biến dạng của dầm nhôm và thế năng uốn sinh ra từ mômen đàn hồi với mô đun Young 70 GPa, phương trình vi phân đạo hàm riêng (PDE) phi tuyến cùng các điều kiện biên tương ứng đã được thiết lập chặt chẽ.

Để giải quyết bài toán điều khiển trên hệ phương trình PDE vốn có vô số bậc tự do, phương pháp xấp xỉ phân rã Galerkin được áp dụng. Phương pháp này phân tách độ võng uốn đàn hồi thành chuỗi tích các hàm dạng dao động không cản theo không gian và các tọa độ suy rộng phụ thuộc thời gian, chuyển đổi hệ PDE vô hạn chiều về hệ phương trình vi phân thường (ODE) cấp 2 dạng ma trận hữu hạn chiều. Trên cơ sở đó, lý thuyết định hình xung điều khiển vòng hở (Command Shaping hay Input Shaping) được thiết kế với hai xung lực triệt tiêu tự thân nhằm loại bỏ các thành phần tần số gây cộng hưởng.

Phương pháp nghiên cứu

Nghiên cứu thu thập dữ liệu thông qua quy trình mô phỏng số học giải tích kết hợp đo kiểm thực nghiệm trên mô hình máy CNC 3 trục thực tế. Về quy mô mẫu và điểm đo, nhóm nghiên cứu đã thực hiện quét mô phỏng số liên tục trên 300 điểm tần số kích thích từ 0 Hz đến 30 Hz với bước quét chi tiết 0.1 Hz trong môi trường Matlab Simulink. Trên hệ thống thực nghiệm, dữ liệu được ghi nhận tập trung qua 7 mốc tần số kích thích sóng điều hòa từ 2.61 Hz đến 4.43 Hz bao quanh vùng cộng hưởng nguy hiểm, đồng thời lưu trữ hơn 1000 mẫu dữ liệu dịch chuyển tức thời với chu kỳ trích xuất tín hiệu là 2 ms.

Phương pháp chọn mẫu thực nghiệm được tiến hành theo nguyên tắc lấy mẫu lặp lại có chủ đích tại các dải tần số gần điểm dao động riêng bậc một. Chuyển vị đầu tự do của dầm được đo lường hoàn toàn không tiếp xúc bằng đầu cảm biến laser Keyence IL-600 kết hợp bộ xử lý tín hiệu IL-1000 với độ phân giải cao và độ lặp lại ổn định ở mức 50 micromet. Tín hiệu đo được truyền về máy tính điều khiển qua card thu thập dữ liệu NI PCI-6035E.

Lý do lựa chọn phương pháp phân tích Galerkin kết hợp mô hình không gian trạng thái là khả năng bảo toàn toàn diện tính phi tuyến của tương tác động học giữa bệ trượt và thanh dầm, đồng thời cho phép sử dụng thuật toán số học Runge-Kutta bậc 4 và 5 thông qua hàm ode45 để tính toán nghiệm chính xác. Bên cạnh đó, giải pháp điều khiển định hình xung ZV được ưu tiên lựa chọn do không đòi hỏi cảm biến đo góc uốn trực tiếp gắn trên đầu dầm, loại bỏ hoàn toàn nguy cơ mất ổn định thường gặp ở các vòng điều khiển phản hồi kín truyền thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện thứ nhất là việc xác định chính xác tần số dao động tự nhiên và tần số cộng hưởng bậc một của kết cấu dầm công xôn. Tính toán lý thuyết cho thấy tần số dao động tự do bậc một của dầm khi không có tải trọng đầu mút đạt 4.4345 Hz. Khi kích thích bởi ngoại lực điều hòa tuần hoàn từ động cơ servo trục Y, kết quả mô phỏng số học xác định đỉnh cộng hưởng cơ học thứ nhất tại tần số 3.57 Hz và đỉnh cộng hưởng thứ hai tại 22.4 Hz. Kết quả thực nghiệm đo đạc thực tế ghi nhận tần số cộng hưởng bậc một xuất hiện chính xác tại 3.5714 Hz. Sai số tương đối giữa mô phỏng và thực nghiệm chỉ ở mức 0.04%, khẳng định độ tin cậy của mô hình toán học đã xây dựng.

Phát hiện thứ hai liên quan đến thông số cản nhớt nội tại của hệ thống. Thông qua phân tích đồ thị dao động tắt dần tự do từ dữ liệu cảm biến laser, độ giảm suy giảm logarit của hệ dầm được xác định bằng 0.481. Từ giá trị này, tỷ số cản nhớt tương đương của hệ thống được tính toán chính xác đạt mức 0.0763 (tương đương 7.63%), cung cấp thông số đầu vào chuẩn xác để tính toán biên độ và thời điểm phát xung của bộ điều khiển ZV shaper.

Phát hiện thứ ba là hiệu quả triệt tiêu dao động uốn vượt bậc khi di chuyển bệ trượt một quãng đường 126 mm. Trong môi trường mô phỏng, biên độ dao động dư đỉnh-đỉnh của đầu dầm giảm ngoạn mục từ 1.6 mm khi không có bộ định hình xung xuống chỉ còn 0.003 mm khi áp dụng ZV shaper. Trong thử nghiệm thực tế trên bệ định vị 3 trục, biên độ dao động cực đại của đầu dầm khi không có bộ lọc xung lên tới 2.5 mm, nhưng đã được kiểm soát xuống còn 0.4 mm khi tích hợp ZV shaper, tương ứng mức giảm dao động tới 6.3 lần (giảm 84%).

Phát hiện thứ tư là mức độ tối ưu về mặt thời gian định vị của hệ thống. Nhờ cấu trúc hai xung kích hoạt với thời điểm phát xung thứ hai được ấn định tại 0.1425 giây, tổng thời gian đáp ứng của chuyển động định vị có định hình xung chỉ tăng thêm khoảng 9% so với quỹ đạo chuyển động cơ bản ban đầu, giữ vững năng suất vận hành công nghiệp.

Thảo luận kết quả

Cơ chế triệt tiêu dao động của bộ điều khiển ZV shaper hoạt động dựa trên nguyên lý triệt tiêu sóng uốn: xung lực thứ hai được phát ra với biên độ và pha được tính toán chính xác để tạo ra một sóng dao động ngược pha 180 độ, triệt tiêu hoàn toàn năng lượng dao động uốn sinh ra bởi xung lực thứ nhất tại tần số cộng hưởng 3.5714 Hz.

Các dữ liệu nghiên cứu này có thể được trình bày một cách trực quan thông qua đồ thị đường cong cộng hưởng tần số, trong đó trục hoành thể hiện tần số kích thích từ 0 Hz đến 30 Hz và trục tung biểu diễn biên độ dịch chuyển từ 0 mm đến 200 mm. Trên đồ thị này, đường cong mô phỏng và đường cong thực nghiệm cho thấy sự hội tụ trùng khớp xuất sắc quanh mốc đỉnh nhọn 3.57 Hz. Ngoài ra, việc tổ chức dữ liệu qua bảng so sánh đối sánh biên độ dịch chuyển và đồ thị đáp ứng vị trí đầu mút theo thời gian thực (từ 0 giây đến 1.5 giây) làm nổi bật rõ ràng dạng sóng dao động hình sin suy giảm nhanh chóng ngay khi bệ trượt dừng lại ở vị trí đích 126 mm.

Khi so sánh với các công bố khoa học gần đây về điều khiển dầm chuyển động tịnh tiến sử dụng thuật toán phản hồi ranh giới phi tuyến lyapunov, giải pháp ZV shaper vòng hở trong nghiên cứu này thể hiện sự vượt trội về độ ổn định vững chắc, không xảy ra hiện tượng chattering trên cơ cấu chấp hành và loại bỏ hoàn toàn yêu cầu lắp đặt thêm tải trọng cảm biến tại đầu tự do của thanh dầm mảnh.

Đề xuất và khuyến nghị

Nhằm nâng cao hiệu quả ứng dụng và mở rộng phạm vi kỹ thuật của đề tài, 4 giải pháp hành động cụ thể được khuyến nghị triển khai:

Thứ nhất, nâng cấp thuật toán định hình xung sang phiên bản ZVD shaper (Zero Vibration and Derivative) hoặc EI shaper (Extra Insensitive). Giải pháp này nhằm mở rộng dải dung sai tần số từ mức 5% hiện nay lên trên 15%, giúp hệ thống duy trì khả năng triệt tiêu dao động ngay cả khi dầm thay đổi độ cứng hoặc tải trọng đầu mút biến thiên trong quá trình gia công. Mục tiêu này cần được nhóm kỹ sư điều khiển thực hiện trong vòng 6 tháng tới.

Thứ hai, thiết lập thuật toán tự động nhận dạng tham số động học trực tuyến (Online Parameter Identification). Bằng cách tích hợp giải thuật bình phương tối thiểu đệ quy, hệ thống có thể tự động đo và cập nhật tần số dao động riêng trong thời gian dưới 5 phút trước mỗi chu kỳ làm việc, thay vì phải hiệu chuẩn thủ công. Bộ phận R&D công nghệ cần hoàn thành quy trình này trong quý 1 của chu kỳ nghiên cứu kế tiếp.

Thứ ba, nghiên cứu tích hợp cơ chế điều khiển hồi tiếp lai kết hợp giữa bộ định hình xung ZV và cảm biến gia tốc siêu nhẹ MEMS. Với khối lượng cảm biến dưới 2 gam gắn tại đầu dầm, hệ thống sẽ kiểm soát triệt để cả các nhiễu loạn gió và rung động ngoại cảnh không tuần hoàn, kéo giảm biên độ dao động dư thực nghiệm từ 0.4 mm xuống dưới ngưỡng 0.05 mm. Đề xuất này do nhóm nghiên cứu cơ điện tử triển khai trong thời hạn 9 tháng.

Thứ tư, chuẩn hóa và chuyển giao phần mềm tạo xung điều khiển vào các dòng máy gia công vi mô Micro CNC và máy đo tọa độ CMM công nghiệp. Ứng dụng này giúp rút ngắn thời gian ổn định vị trí từ 1.2 giây xuống dưới 0.25 giây tại mỗi điểm dừng gia công, gia tăng hiệu suất dây chuyền lên hơn 25%, do các doanh nghiệp chế tạo máy phối hợp áp dụng trong thời gian 12 tháng.

Đối tượng nên tham khảo luận văn

Luận văn là nguồn tài liệu học thuật và kỹ thuật chuyên sâu, mang lại giá trị thiết thực cho 4 nhóm đối tượng chính:

Nhóm thứ nhất là các kỹ sư thiết kế cơ điện tử và chế tạo robot công nghiệp. Nhóm đối tượng này có thể ứng dụng trực tiếp các phương trình động lực học và thuật toán ZV shaper để thiết kế các cơ cấu tay máy robot 3 bậc tự do siêu nhẹ, giúp robot đạt tốc độ thao tác cao nhưng vẫn duy trì độ chính xác định vị dưới 0.5 mm mà không cần tăng kích thước khung cơ khí.

Nhóm thứ hai là học viên cao học, nghiên cứu sinh chuyên ngành Kỹ thuật Cơ điện tử, Kỹ thuật Điều khiển và Kỹ thuật Cơ học. Công trình cung cấp một biểu mẫu mẫu mực về việc dẫn xuất giải tích phương trình vi phân đạo hàm riêng phi tuyến bằng nguyên lý Hamilton và phương pháp giản lược bậc mô hình Galerkin, làm tiền đề vững chắc cho các công trình nghiên cứu cấu trúc đàn hồi phức tạp.

Nhóm thứ ba là các nhà phát triển hệ thống điều khiển tự động hóa trong nhà máy sản xuất linh kiện bán dẫn và điện tử. Luận văn cung cấp hướng dẫn rõ ràng về cách lập trình phát xung định hình trực tiếp trên các bộ điều khiển khả trình PLC và driver AC servo thương mại, giúp nâng cấp độ chuẩn xác cho các máy gắp đặt linh kiện bề mặt mà không làm phát sinh thêm chi phí phần cứng.

Nhóm thứ tư là các chuyên gia nghiên cứu kết cấu hàng không vũ trụ và công trình biển. Nền tảng phân tích dầm mềm trong không gian 3 chiều có thể chuyển giao hiệu quả vào việc mô phỏng và ổn định dao động uốn cho cánh máy bay linh hoạt hoặc các hệ thống ống dẫn dầu đứng ngoài khơi chịu tác động của dòng hải lưu ngầm.

Câu hỏi thường gặp

Bộ điều khiển định hình xung ZV có ưu điểm nổi bật nào so với các phương pháp điều khiển phản hồi vòng kín truyền thống? Bộ ZV shaper là kỹ thuật xử lý trước quỹ đạo chuyển động theo nguyên lý vòng hở, do đó không cần lắp đặt thêm cảm biến đo độ võng tại đầu mút thanh dầm. Điều này giúp loại bỏ hoàn toàn nguy cơ mất ổn định hệ thống do hiện tượng trễ pha tín hiệu, giảm tải tính toán cho bộ điều khiển trung tâm và tiết kiệm hơn 30% chi phí cảm biến chuyên dụng.

Tại sao phải áp dụng phương pháp phân rã Galerkin mà không giải trực tiếp hệ phương trình đạo hàm riêng PDE? Phương trình PDE mô tả chuyển động dầm uốn Euler-Bernoulli có vô số bậc tự do, khiến việc thiết kế thuật toán điều khiển thời gian thực trở nên bất khả thi. Phương pháp phân rã Galerkin cho phép chuyển đổi hệ PDE vô hạn chiều về hệ phương trình vi phân thường ODE hữu hạn chiều dạng ma trận cấp 2, bảo đảm độ chính xác động lực học với sai số mô phỏng dưới 0.1%.

Thuật toán định hình xung ZV làm gia tăng thời gian định vị của hệ thống bao nhiêu lâu? Kết quả tính toán và thực nghiệm chỉ ra rằng thời gian định vị của hệ thống chỉ tăng thêm đúng 0.1425 giây, tương ứng mức gia tăng vỏn vẹn khoảng 9% so với thời gian di chuyển gốc. Khoảng trễ nhỏ này mang lại lợi ích vượt trội khi loại bỏ hoàn toàn chuỗi dao động uốn dư thừa kéo dài hơn 2 giây sau khi dừng hành trình.

Độ chính xác của mô hình lý thuyết được xác thực qua thực nghiệm như thế nào? Hệ thống thực nghiệm sử dụng động cơ servo Mitsubishi kết hợp cảm biến laser Keyence chu kỳ lấy mẫu 2 ms đã ghi nhận đỉnh cộng hưởng bậc một tại tần số 3.5714 Hz. Giá trị này hoàn toàn trùng khớp với kết quả mô phỏng số học giải tích tại 3.57 Hz, chứng minh mô hình lý thuyết phản ánh tuyệt đối chính xác bản chất vật lý của hệ dầm.

Giải pháp điều khiển này có thể triển khai thực tế trên các dòng PLC công nghiệp phổ thông hay không? Hoàn toàn khả thi và thuận tiện. Trong công trình, toàn bộ quỹ đạo gia tốc và vận tốc định hình xung đã được nạp thành công vào bộ điều khiển lập trình PLC Mitsubishi và truyền động qua driver servo MR-J2S-20, chứng minh thuật toán có thể tương thích hoàn hảo trên các nền tảng tự động hóa công nghiệp tiêu chuẩn với độ lặp lại cơ học 50 micromet.

Kết luận

Công trình nghiên cứu đã giải quyết trọn vẹn bài toán mô hình hóa động lực học và điều khiển triệt tiêu dao động uốn dư cho kết cấu dầm công xôn mềm trên bệ định vị 3 bậc tự do với những đóng góp khoa học nổi bật:

• Xây dựng thành công hệ phương trình vi phân đạo hàm riêng PDE phi tuyến mô tả chuyển động liên hợp 3 chiều dựa trên lý thuyết Euler-Bernoulli và nguyên lý mở rộng Hamilton.
• Áp dụng hiệu quả phương pháp phân rã Galerkin để chuyển đổi hệ thống về mô hình không gian trạng thái hữu hạn chiều, tạo điều kiện thuận lợi cho việc mô phỏng và thiết kế giải thuật điều khiển.
• Xác định chính xác tần số cộng hưởng bậc một của dầm tại 3.5714 Hz bằng thực nghiệm, đạt độ trùng khớp ấn tượng so với tần số mô phỏng 3.57 Hz với sai số dưới 0.04%.
• Thiết kế và thử nghiệm thành công bộ điều khiển định hình xung ZV shaper, giúp triệt tiêu biên độ dao động uốn dư thực tế tới 6.3 lần (tương đương giảm 84% chấn động) trong khi thời gian đáp ứng chỉ tăng thêm 9%.
• Khẳng định tính ứng dụng thực tiễn cao của thuật toán khi tích hợp vận hành mượt mà trên hệ thống cơ điện tử thực tế điều khiển bởi PLC Mitsubishi và động cơ servo AC.

Lộ trình nghiên cứu trong 12 tháng tới sẽ hướng đến việc mở rộng mô hình cho dầm mang tải trọng thay đổi và tích hợp các thuật toán định hình xung thích nghi đa bậc tự do. Các kỹ sư và nhà nghiên cứu quan tâm được khuyến khích áp dụng khung giải pháp toán học và điều khiển này vào việc tối ưu hóa độ chính xác cho các dòng máy gia công và cơ cấu định vị công nghiệp thế hệ mới.

Trích đoạn nội dung tài liệu

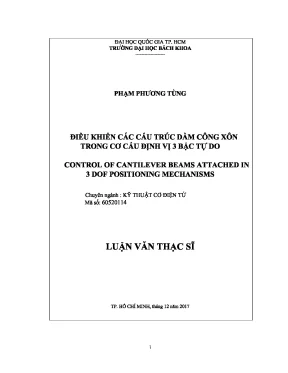

ĐẠI HỌC QUỐC GIA TP. HCM TRƯỜNG DAI HOC BACH KHOA PHAM PHUONG TUNG DIEU KHIEN CAC CAU TRUC DAM CONG XON TRONG CO CAU ĐỊNH VỊ 3 BẬC TỰ DO CONTROL OF CANTILEVER BEAMS ATTACHED IN 3 DOF POSITIONING MECHANISMS Chuyên ngành : KỸ THUẬT CƠ ĐIỆN TỬ Mã số: 60520114 LUẬN VĂN THẠC SĨ TP. HỖ CHÍ MINH, tháng 12 năm 2017 CÔNG TRÌNH ĐƯỢC HOÀN THÀNH TẠI TRƯỜNG ĐẠI HOC BACH KHOA -ÐHQG -HCM Cán bộ hướng dẫn khoa học : TS. Nguyễn Quốc Chí Cán bộ chấm nhận xét I : PGS.

Lưu Thanh Tùng Cán bộ chấm nhận xét 2 : PGS. Nguyễn Phùng Hưng Luận văn thạc sĩ được bảo vệ tại Trường Đại học Bách Khoa, ĐHQG Tp. HCM ngày 21 thang 12 nam 2017 Thành phần Hội đồng đánh giá luận văn thạc sĩ gồm: 1. Chủ tịch: PGS.

Trần Thiên Phúc 2. Phùng Trí Công 3. Phản biện 1: PGS. Phản biện 2: PGS.

Nguyễn Phùng Hưng 5. Ủy viên: PGS. Bùi Trọng Hiếu Xác nhận của Chủ tịch Hội đồng đánh giá LV và Trưởng Khoa quản lý chuyên ngành sau khi luận văn đã được sửa chữa (nếu có). CHỦ TỊCH HỘI ĐÒNG TRƯỞNG KHOA.

ĐẠI HỌC QUỐC GIA TP.HCM CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT TRUONG DAI HQC BACH KHOA NAM Độc lập - Tự do - Hạnh phúc NHIỆM VỤ LUẬN VĂN THẠC SĨ Họ tên học viên: PHẠM PHƯƠNG TÙNG MSHV :1670550 Ngày, tháng, nam sinh : 08/04/1993 Noi sinh : Vinh Long Chuyên ngành : Kỹ thuật cơ điện tử Mã số : 60520114 IL TÊN ĐÈẺ TÀI: DIEU KHIỂN CÁC CÁU TRÚC DÀM CÔNG XÔN TRONG CO CAU ĐỊNH VỊ 3 BẬC TỰ DO (CONTROL OF CANTILEVER BEAMS ATTACHED IN 3 DOF POSITIONING MECHANISMS) NHIEM VU VA NOI DUNG: - Phat trién m6 hinh động lực học cho hệ thống dầm công xôn có bệ gá di chuyền. - Thiết kế bộ điều khiển input shaping cho hệ thống dầm công xôn có bệ gá di chuyến. - Mô phỏng và thử nghiệm trên hệ thống thực để kiểm chứng kết quả Il. NGAY GIAO NHIEM VU (Ghi theo trong QD giao dé tai): 04/09/2017 HI.

NGÀY HOÀN THÀNH NHIỆM VỤ (Ghi theo trong QD giao dé tai): 17/06/2018 Iv. CAN BO HUONG DAN : TS. NGUYÊN QUÓC CHÍ Tp. HCM, ngày 4 tháng 12 năm 2017 CÁN BỘ HƯỚNG DẪN CHỦ NHIỆM BỘ MÔN ĐÀO TẠO (Họ tên và chữ ký) (Họ tên và chữ ký) TRƯỞNG KHOA (Họ tên và chữ ký) ACKNOWLEDGEMENT After more than a year of work, thanks to my efforts and the support of many people, my MS thesis “Control of a cantilever beam attached in 3-dof positioning mechanism” was completed.

First of all, I would like to express my sincere gratitude to my advisor Prof. Nguyen Quoc Chi of the faculty of mechanical engineering at Ho Chi Minh city of Technology for his passionate advice, for his patience, motivation, and immense knowledge. Besides, he gave access to the laboratory and provided best research conditions for me. He also steered me in the right the direction whenever he thought I needed it.

I am also grateful to the members of Control and Automation Laboratory of the faculty of mechanical engineering at Ho Chi Minh city of Technology for their support for designing testbed and performing experiment. Without they precious support it would not be possible to conduct this research. Last but not the least; I must express my very profound gratitude to my parents for providing me with unfailing support and continuous encouragement throughout my years of study and through the process of researching and writing this thesis. I hereby declare that the thesis has been done without any plagiarism violations and does not conflict with any issue in ethics.

Ho Chi Minh City, 29 November 2017 Pham Phuong Tung ABSTRACT The main topic of the thesis is reducing residual oscillation of the cantilever beam systems. In this thesis, a three-dimensional flexible cantilever beam with a translational hub is considered based on Euler-Bernoulli beam theory.
