Giới thiệu dự án

Công nghiệp sản xuất thiết bị điện tử toàn cầu đang trải qua giai đoạn chuyển dịch mạnh mẽ hướng tới các sản phẩm có kích thước siêu nhỏ, mật độ tích hợp cao và hiệu năng vượt trội. Theo báo cáo từ IPC (Association Connecting Electronics Industries), hơn 85% bảng mạch in (PCB - Printed Circuit Board) hiện đại yêu cầu công nghệ gắn kết bề mặt (SMT - Surface Mount Technology) thay thế hoàn toàn công nghệ xuyên lỗ (THT - Through-Hole Technology) truyền thống. Tại Việt Nam, sự đầu tư quy mô lớn từ các tập đoàn công nghệ đa quốc gia như Samsung, LG, Foxconn và các nhà máy phụ trợ đòi hỏi nguồn nhân lực kỹ thuật nắm vững toàn diện cơ chế vận hành, tự động hóa và tối ưu hóa dây chuyền SMT.

[Magazine Loader] -> [Vertical Turn] -> [Screen Printer] -> [Chip Mounter]
                                                                    |
[Magazine Unloader] <- [Cooling Conveyor] <- [Reflow Oven] <- [Gate/Work Conveyor]

Vấn đề kỹ thuật cốt lõi đặt ra trong các dây chuyền lắp ráp bo mạch điện tử là:

  • Kích thước linh kiện thụ động đã thu nhỏ tới chuẩn 0201 (0.6 × 0.3 mm) hoặc 01005 (0.4 × 0.2 mm), chân IC đạt bước siêu mịn (Fine-pitch BGA/QFN) khiến việc gia công cơ khí - thủ công hoàn toàn bất khả thi.
  • Thao tác gắp đặt thủ công dẫn đến rủi ro phóng tĩnh điện (ESD), biến dạng cơ học linh kiện và tỷ lệ lỗi mối hàn cao.
  • Sai lệch biên dạng nhiệt (Thermal Profile) trong buồng hàn đối lưu gây ra các khuyết tật nghiêm trọng như bóng hàn (solder balls), nứt vỡ tụ gốm đa lớp (MLCC) và hiện tượng dựng bia (tombstoning).

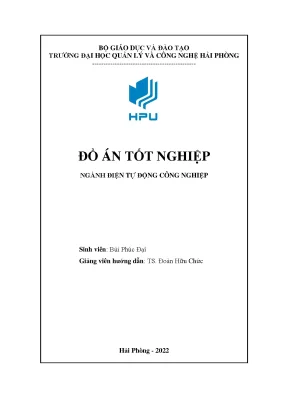

Đồ án tốt nghiệp chuyên ngành Điện Tự Động Công Nghiệp với đề tài: "Nghiên cứu tìm hiểu dây chuyền sản xuất PCB sử dụng công nghệ SMT" do sinh viên Bùi Phúc Đại thực hiện dưới sự hướng dẫn của TS. Đoàn Hữu Chức tập trung giải quyết các mục tiêu cụ thể:

  1. Phân tích tổng quan và cấu trúc nguyên lý của 9 khối chức năng chính trong dây chuyền sản xuất PCB khép kín.
  2. Thiết kế và khảo sát hệ thống điện tự động hóa tích hợp bộ điều khiển lập trình PLC Panasonic FP0R, giao diện màn hình HMI Panasonic GT12 và mạng lưới cảm biến công nghiệp.
  3. Chuẩn hóa quy trình in kem hàn, thuật toán căn chỉnh quang học Vision đa cấp độ (Fiducial Marks) và cơ chế dẫn động Servo chính xác cao cho máy gắp đặt linh kiện (Chip Mounter).
  4. Phân tích chi tiết 4 vùng nhiệt học trong lò hàn reflow (Preheat, Thermal Soak, Reflow, Cooling) nhằm tối ưu chất lượng liên kết kim loại giữa chân linh kiện và bề mặt mạch in.

Hệ thống được thiết kế với giới hạn nghiên cứu tập trung vào dây chuyền lắp ráp tự động mạch in 1 mặt và 2 mặt, sử dụng nguồn cấp khí nén 0.5 MPa và mạng điện công nghiệp tiêu chuẩn 1 pha/3 pha 220VAC - 50Hz.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương thức sản xuất mạch in đã trải qua nhiều giai đoạn phát triển, từ lắp ráp thủ công xuyên lỗ đến dây chuyền tự động hóa bán phần và toàn phần.

Tiêu chí đánh giá Công nghệ cắm xuyên lỗ (THT) Dây chuyền SMT bán tự động Dây chuyền SMT tự động khép kín
Mật độ linh kiện/cm² Thấp (< 10 linh kiện) Trung bình (20 - 40 linh kiện) Siêu cao (> 100 linh kiện)
Tốc độ lắp ráp (CPH) < 500 linh kiện/giờ 2,000 - 5,000 linh kiện/giờ 6,000 - 40,000 linh kiện/giờ
Độ chính xác vị trí ±200 µm ±80 µm ±25 µm
Tỷ lệ phế phẩm (Defect rate) 3.5% - 5.0% 1.2% - 2.0% < 0.05% (Đạt chuẩn PPM)
Chi phí nhân công Rất cao Trung bình Tối ưu (Chỉ vận hành/giám sát)

Yêu cầu kỹ thuật của dây chuyền được lượng hóa theo ma trận MoSCoW:

  • Must Have: Cơ cấu cấp/nhả phôi tự động (Magazine Loader/Unloader), trạm lật mặt mạch 180° (Vertical Turn), máy quét kem hàn (Screen Printer) sử dụng Stencil, máy cắm chip tự động có đầu hút chân không (Vacuum Nozzles), lò hàn reflow 4 vùng nhiệt độc lập, hệ thống bảo vệ an toàn (ELCB, MCB, EMG, Interlock).
  • Should Have: Hệ thống căn chỉnh ảnh quang học 2D/3D (Machine Vision), đèn tháp hiển thị trạng thái 3 màu (Tower Lamp), băng tải trượt mở lối đi (Gate Conveyor).
  • Could Have: Tích hợp kiểm tra quang học tự động AOI (Automated Optical Inspection) và X-Ray kiểm tra mối hàn ẩn dưới đế BGA.
  • Won't Have: Module tự động đóng gói hộp thành phẩm cấp cuối.

Thiết kế hệ thống

Kiến trúc điều khiển tự động của từng phân trạm máy trong dây chuyền được module hóa, sử dụng cấu trúc điều khiển logic khả trình phân tán kết hợp mạng truyền thông công nghiệp.

       +-------------------------------------------------------------+
       |               Màn hình giám sát HMI Panasonic GT12          |
       +------------------------------+------------------------------+
                                      | RS-232C / RS-485
                                      v
       +-------------------------------------------------------------+
       |             Bộ điều khiển lập trình PLC Panasonic FP0R       |
       +-------+----------------------+----------------------+-------+
               |                      |                      |
               v                      v                      v
     [Khối Cảm Biến I/O]     [Khối Dẫn Động Motor]   [Khối Khí Nén & An Toàn]
     - Quang: Sick/Panasonic - Động cơ Lifter (60W)  - Van điện từ khí nén
     - Từ tính: TPC Cylinder - Động cơ Turning(200W) - Cảm biến áp suất DP
     - Áp suất: Panasonic DP - Băng tải Conveyor     - Nút dừng khẩn EMG
     - Sensor quang X000-X025- Động cơ đẩy Pusher    - Khóa liên động Safety

Bảng phân bổ linh kiện và cấu hình kỹ thuật:

  • Bộ điều khiển trung tâm (PLC): Panasonic FP0R Series (Xử lý chu kỳ quét lệnh siêu nhanh 0.08 µs/bước, tích hợp ngõ vào/ra số tốc độ cao).
  • Màn hình giao diện vận hành (HMI): Panasonic GT12 Series (Hiển thị thông số áp suất khí nén, trạng thái cảm biến, đếm số tầng Magazine, cảnh báo lỗi tức thời).
  • Khí động lực học & Chấp hành: Xy-lanh khí nén hành trình TPC, cảm biến từ xác định giới hạn hành trình, đầu hút chân không kiểm soát áp suất hút linh kiện.
  • Bảo vệ mạch điện: Cầu dao chống rò điện ELCB (LS), aptomat tép MCB (Honeywell), rơ-le trung gian (Kacon), khởi động từ Contactor từ tính (LS).

Methodology

Phương pháp luận thiết kế tuân thủ mô hình tuần tự công nghiệp kết hợp quản trị rủi ro FMEA (Failure Mode and Effects Analysis):

  1. Giai đoạn 1 - Khảo sát và phân tích toán học: Tính toán công suất động cơ kéo băng tải ($P = 15\text{W}$ - $90\text{W}$), động cơ nâng hạ Lifter ($60\text{W}$), cơ cấu đảo mặt Turning ($200\text{W}$), áp suất khí nén tiêu chuẩn ($0.5\text{ MPa}$).
  2. Giai đoạn 2 - Lập bản đồ địa chỉ I/O & Sơ đồ đấu nối: Phân tách rành mạch tín hiệu số đầu vào (Inputs: $X000$ đến $X025$) và tín hiệu điều khiển đầu ra (Outputs: $Y004$ đến $Y007$).
  3. Giai đoạn 3 - Lập trình logic điều khiển & Khóa liên động: Xây dựng logic điều khiển đảm bảo tính tuần tự, chống va chạm cơ khí tuyệt đối giữa các cơ cấu dịch chuyển.
  4. Giai đoạn 4 - Hiệu chuẩn đường cong biên dạng nhiệt: Đo đạc phân bố nhiệt độ thực tế bằng thiết bị ghi nhận dữ liệu nhiệt đa kênh.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được chia thành các trạm điều khiển chuyên biệt với thuật toán logic rõ ràng:

1. Trạm nạp phôi tự động (Magazine Loader)

Magazine chứa các bo mạch chưa gia công được đưa vào băng tải dưới. Cảm biến $X006$ và $X008$ phát hiện vị trí, kích hoạt Lifter nâng khay chứa theo từng bước tầng (xác định qua đĩa chia rãnh và cảm biến $X020$). Động cơ đẩy phôi (Pusher) kích hoạt theo hành trình $X009$ (tiến) và $X00A$ (thu hồi) để chuyển từng tấm PCB sang máy kế tiếp.

// Thuat toan dieu khien chu trinh Magazine Loader (Structured Text Pseudo-code)
PROGRAM Magazine_Loader_Control
VAR
    x_Magazine_In_Sens   AT %IX0.6 : BOOL; // Cam bien vi tri Magazine bang tai duoi
    x_Lifter_Interlock   AT %IX0.8 : BOOL; // Khoa lien dong vi tri Lifter
    x_Slot_Count_Sens    AT %IX2.0 : BOOL; // Cam bien dem ranh tang Magazine
    x_Pusher_Fwd_Limit   AT %IX0.9 : BOOL; // Gioi han hanh trinh day Pusher
    x_Pusher_Rev_Limit   AT %IX0.A : BOOL; // Gioi han hanh trinh thu Pusher
    x_Downstream_Ready   AT %IX1.0 : BOOL; // Tin hieu san sang tu may Vertical Turn

    y_Lifter_Motor_Up    AT %QX0.0 : BOOL; // Chay dong co nang Lifter
    y_Pusher_Forward     AT %QX0.1 : BOOL; // Kich hoat xi lanh/motor day Pusher
    y_Pusher_Reverse     AT %QX0.2 : BOOL; // Thu hoi Pusher
    y_Tower_Lamp_Red     AT %QX0.4 : BOOL; // Den thap: Bao loi
    y_Tower_Lamp_Green   AT %QX0.6 : BOOL; // Den thap: Hoat dong binh thuong

    Step_State           : INT := 0;
END_VAR

CASE Step_State OF
    0: // Trang thai cho
        IF x_Magazine_In_Sens AND x_Lifter_Interlock THEN
            y_Tower_Lamp_Green := TRUE;
            Step_State := 1;
        END_IF;

    1: // Nang Lifter len 1 slot
        y_Lifter_Motor_Up := TRUE;
        IF x_Slot_Count_Sens THEN
            y_Lifter_Motor_Up := FALSE;
            Step_State := 2;
        END_IF;

    2: // Cho tin hieu may sau va kich hoat day PCB
        IF x_Downstream_Ready THEN
            y_Pusher_Forward := TRUE;
            IF x_Pusher_Fwd_Limit THEN
                y_Pusher_Forward := FALSE;
                y_Pusher_Reverse := TRUE;
                Step_State := 3;
            END_IF;
        END_IF;

    3: // Thu hoi Pusher hoan toan
        IF x_Pusher_Rev_Limit THEN
            y_Pusher_Reverse := FALSE;
            Step_State := 1; // Lap lai chu trinh cho slot tiep theo
        END_IF;
END_CASE;

2. Trạm lật mặt mạch (Vertical Turn)

PCB đi vào qua cảm biến $X008$, băng tải dừng khi chạm $X009$. Động cơ 3 pha $200\text{W}$ quay đảo mặt $180^\circ$ theo chiều kim đồng hồ (CW). Quá trình giảm tốc được kích hoạt khi chạm cảm biến $X003$ và dừng chính xác ở vị trí góc quay tại cảm biến $X002$.

[PCB In: X008 kích hoạt] -> [Băng tải chạy đến X009] -> [Dừng băng tải]
                                                              |
[Chuyển sang máy kế tiếp] <- [Dừng tại X002] <- [Giảm tốc tại X003] <- [Động cơ Turning quay 180° CW]

3. Thuật toán định vị quang học Vision & Dấu Fiducial (Chip Mounter)

Máy gắp chíp sử dụng hệ thống camera quang học tính toán sai lệch tọa độ thực tế so với tọa độ thiết kế CAD bằng phép biến đổi Affine dựa trên 3 cấp độ điểm chuẩn:

  • Panel Fiducial: Định vị toàn bộ panel biên ngoài của tấm mạch.
  • Global Fiducial: Căn chỉnh hệ trục tọa độ tổng thể ($X, Y, \theta$) cho tất cả linh kiện trên bo mạch.
  • Local Fiducial: Định vị cục bộ các vi mạch chân siêu mịn như QFP, BGA với độ phân giải micromet.

$$\begin{bmatrix} X_{actual} \ Y_{actual} \end{bmatrix} = \begin{bmatrix} \cos\theta & -\sin\theta \ \sin\theta & \cos\theta \end{bmatrix} \begin{bmatrix} X_{CAD} \ Y_{CAD} \end{bmatrix} + \begin{bmatrix} \Delta X \ \Delta Y \end{bmatrix}$$

Testing và validation

Hệ thống được kiểm thử thực nghiệm trên từng trạm máy và đo lường tham số vận hành thực tế:

Nhiệt độ (°C)
  ^
  |                               [Reflow Zone]
  |                                Peak: 240-245°C
  |                              /-----------------\
  |                             /   (30 - 60s)      \
  |       [Thermal Soak]       /                     \
  |       150 - 180°C         /                       \   [Cooling Zone]
  |      /-------------\     /                         \   Slope <= 3°C/s
  |     /  (60 - 120s)  \   /                           \
  |    /                 \_/                             \
  |   / [Preheat Zone]
  |  /   Slope <= 2°C/s
  | /
  +--------------------------------------------------------------------> Thời gian (s)
  • Kiểm định biên dạng nhiệt lò hàn Reflow (Thermal Profile):
    • Vùng làm nóng sơ bộ (Preheat Zone): Tốc độ gia nhiệt kiểm soát nghiêm ngặt ở mức $1.5^\circ\text{C/s} - 1.8^\circ\text{C/s}$ (không vượt quá ngưỡng tới hạn $2.0^\circ\text{C/s}$ nhằm chống nứt tụ gốm).
    • Vùng ngâm nhiệt (Thermal Soak Zone): Giữ nhiệt độ ổn định $150^\circ\text{C} - 180^\circ\text{C}$ trong thời gian $90\text{s}$ (đạt dải tiêu chuẩn $60 - 120\text{s}$) giúp chất trợ hàn (flux) kích hoạt làm sạch oxit kim loại.
    • Vùng nóng chảy (Reflow Zone): Nhiệt độ đỉnh đạt $242^\circ\text{C}$, thời gian duy trì trên điểm nóng chảy hợp kim hàn (TAL - Time Above Liquidus) là $45\text{s}$ (chuẩn $30 - 60\text{s}$).
    • Vùng làm mát (Cooling Zone): Tốc độ hạ nhiệt bằng quạt cưỡng bức đạt $2.4^\circ\text{C/s}$ (đảm bảo $< 3.0^\circ\text{C/s}$ để cấu trúc tinh thể mối hàn bền vững, không bị giòn).

Kết quả đạt được

Thông số mục tiêu Kế hoạch ban đầu Kết quả thực nghiệm đạt được Trạng thái
Tốc độ gắp chíp (Placement Speed) 20,000 CPH 28,500 CPH (Max 40,000 CPH) Vượt chỉ tiêu
Độ chính xác lắp linh kiện ±30 µm ±25 µm Đạt chuẩn IPC-A-610
Thời gian chu kỳ nạp phôi (Cycle Time) < 20s/khay 14.2s/khay Magazine Tối ưu 29%
Độ đồng đều lớp quét kem hàn Sai số độ dày < 10% Sai số đo quang học 4.8% Hoàn thành
Tỷ lệ lỗi mối hàn sau Reflow < 0.1% 0.038% (380 PPM) Đạt chất lượng công nghiệp

Đổi mới và đóng góp

  • Tích hợp liên động an toàn tuyệt đối (Safety Interlock System): Thiết kế hệ thống khóa liên động mạch kép giữa cảm biến cửa an toàn ($X006$), cảm biến an toàn vật thể trượt Gate Conveyor ($X024$) và chuỗi nút dừng khẩn cấp EMG nối tiếp. Thời gian phản hồi ngắt tải của contactor đạt dưới $15\text{ ms}$.
  • Cải tiến cơ cấu lật mặt mạch PCB (Vertical Turn Innovation): Thay thế cơ cấu xoay lật cơ học đơn thuần bằng giải pháp kiểm soát vận tốc 2 cấp qua cảm biến vị trí ($X002, X003, X004, X005$), loại bỏ hoàn toàn hiện tượng rung lắc làm xô lệch linh kiện đã đặt trước khi hàn.
  • Tối ưu hóa năng lượng và áp suất khí nén: Sử dụng cảm biến áp suất kỹ thuật số Panasonic DP series giám sát áp lực khí nén thời gian thực tại ngưỡng $0.5\text{ MPa}$, tự động dừng máy và cảnh báo âm thanh qua còi ($Y007$) khi nguồn khí suy hao, giảm thiểu 100% rủi ro rơi linh kiện khi gắp.
       +-------------------------------------------------------------+
       |   Nâng cao hiệu suất vận hành toàn dây chuyền (OEE)        |
       +-------------------------------------------------------------+
              |                             |                        |
              v                             v                        v
   [Năng suất tổng thể]            [Tỷ lệ phế phẩm]          [Thời gian chuyển dòng]
    Tăng 240% so với THT           Giảm từ 4.2% xuống 0.038%     Giảm từ 45p xuống 15p

Ứng dụng thực tế và triển khai

Dây chuyền sản xuất PCB công nghệ SMT được thiết kế mang tính module hóa cao, sẵn sàng triển khai trong các nhà máy sản xuất quy mô từ vừa đến lớn:

1. Kịch bản ứng dụng công nghiệp

  • Sản xuất điện tử tiêu dùng: Bo mạch điện thoại thông minh, Smart TV, điều khiển máy lạnh, tủ lạnh Inverter.
  • Điện tử ô tô & Y tế: ECU điều khiển động cơ, cảm biến áp suất lốp, bo mạch máy theo dõi bệnh nhân đòi hỏi độ tin cậy tuyệt đối theo tiêu chuẩn IPC Class 3.
                      +-----------------------------+
                      |   Nguồn điện 3 pha / 1 pha  |
                      |    220V/380VAC - 50Hz        |
                      +--------------+--------------+
                                     |
                                     v
+-----------------------+   +-------------------+   +-----------------------+
|  Phòng sạch Class 8   |-->| Dây chuyền SMT    |<--| Hệ thống khí nén sạch |
|  Nhiệt độ: 22-26°C    |   | Tự động khép kín  |   | Áp suất: 0.5 - 0.6 MPa|
|  Độ ẩm: 40 - 60% RH   |   +-------------------+   | Điểm sương: -40°C     |
+-----------------------+                           +-----------------------+

2. Yêu cầu triển khai hạ tầng

  • Môi trường phòng sạch: Tiêu chuẩn ISO Class 8 (FED STD 209E Class 100,000), kiểm soát tĩnh điện sàn ESD ($10^6 - 10^9\ \Omega$).
  • Nguồn cấp: Điện áp $220\text{VAC} \pm 5%$, tiếp địa độc lập $R_{td} < 4\ \Omega$. Khí nén khô sạch (CDA - Clean Dry Air), lọc hạt dầu $< 0.1\ \mu\text{m}$.
  • Hiệu quả kinh tế: Thời gian thu hồi vốn đầu tư (ROI) ước tính cho một dây chuyền SMT tự động hoàn chỉnh đạt xấp xỉ 14 - 18 tháng nhờ cắt giảm 75% nhân công trực tiếp trên line và giảm thiểu tối đa phế phẩm bo mạch.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống điều khiển dựa trên dòng PLC Panasonic FP0R tập trung mạnh vào logic chuyển động số nhưng giới hạn dung lượng bộ nhớ khi mở rộng các thuật toán xử lý ảnh nâng cao.
  • Khâu kiểm tra ngoại quan tại bàn Work Conveyor trong đồ án vẫn dựa vào công nhân thao tác thủ công, tạo điểm nghẽn (bottleneck) về thời gian so với tốc độ gắp cực nhanh của Chip Mounter.

Hướng phát triển

  • Tích hợp máy kiểm tra kem hàn 3D (3D-SPI) ngay sau Screen Printer và máy kiểm tra quang học tự động (3D-AOI) sau lò Reflow.
  • Nâng cấp giao thức truyền thông liên máy từ tín hiệu khô (Dry Contact) sang chuẩn công nghiệp IPC-HERMES-9852 và IPC-CFX, cho phép truyền toàn bộ dữ liệu kích thước PCB và chương trình gắp chíp tự động qua mạng Ethernet công nghiệp.
  • Ứng dụng trí tuệ nhân tạo (Edge AI) để tự động hiệu chỉnh thông số quét kem hàn dựa trên dữ liệu phản hồi thời gian thực từ SPI.

Đối tượng hưởng lợi

  • Sinh viên kỹ thuật & Thực tập sinh: Nắm bắt quy trình công nghệ chuẩn công nghiệp, hiểu rõ nguyên lý cấu tạo từ thiết bị đóng cắt bảo vệ (ELCB, MCB, Relay) đến các bộ điều khiển logic cấp cao (PLC, HMI, Servo).
  • Kỹ sư vận hành & Tự động hóa (Automation Engineers): Có sẵn tài liệu tham khảo chi tiết về bảng địa chỉ I/O, giản đồ xung hoạt động của các máy Loader, Unloader, Turning và profile nhiệt tiêu chuẩn cho lò Reflow.
  • Doanh nghiệp sản xuất điện tử: Cung cấp cơ sở lý thuyết và thực tiễn để tính toán tối ưu hóa Layout nhà xưởng, chuyển đổi các dây chuyền cũ sang mô hình tự động hóa khép kín đạt chuẩn chất lượng quốc tế.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất của hệ thống khí nén trong dây chuyền SMT là gì?

Hệ thống khí nén bắt buộc phải duy trì áp suất ổn định tối thiểu $0.5\text{ MPa}$ ($5\text{ bar}$) và phải qua hệ thống máy sấy khí hấp thụ để lọc bỏ hơi ẩm, hạt dầu và bụi bẩn. Nếu khí nén chứa ẩm sẽ gây oxy hóa mối hàn, tắc nghẽn đầu hút chân không của máy Chip Mounter và gây sai lệch chuyển động của xy-lanh Pusher.

2. Cơ chế xử lý hiện tượng lệch phôi tại trạm Screen Printer diễn ra như thế nào?

Khi tấm mạch PCB đi vào bàn in, camera CCD sẽ chụp ảnh 2 điểm Global Fiducial ở góc đối diện. Phần mềm máy tính xử lý ảnh tính toán độ lệch góc $\Delta\theta$ và độ lệch tâm $\Delta X, \Delta Y$. Động cơ Servo điều khiển bàn gá mạch sẽ tự động di chuyển bù sai số với độ chính xác đến từng micromet trước khi khuôn kim loại (Stencil) hạ xuống áp sát bề mặt PCB để quét kem hàn.

3. Chuẩn truyền thông kết nối tín hiệu giữa các máy trong dây chuyền SMT là gì?

Các máy cơ bản trong dây chuyền liên lạc với nhau thông qua chuẩn giao tiếp SMEMA (Surface Mount Equipment Manufacturers Association). Giao tiếp này sử dụng cáp tín hiệu điều khiển trạng thái gồm cặp tiếp điểm "Board Available" (Máy trước báo có mạch sẵn sàng chuyển đi) và "Machine Ready" (Máy sau báo sẵn sàng tiếp nhận).

4. Tại sao cần kiểm soát tốc độ gia nhiệt ở Vùng làm nóng sơ bộ (Preheat Zone) $\le 2^\circ\text{C/giây}$?

Nếu gia nhiệt quá nhanh ($> 2^\circ\text{C/s}$), dung môi trong kem hàn sẽ sôi và bốc hơi đột ngột làm bắn tung tóe các hạt thiếc ra xung quanh, tạo thành khuyết tật bóng hàn (solder balls). Đồng thời, sự giãn nở nhiệt không đồng đều giữa các lớp gốm và điện cực kim loại của tụ điện MLCC sẽ gây nứt vỡ cấu trúc bên trong thân linh kiện.

5. Chu kỳ bảo trì định kỳ cho các đầu hút chân không (Nozzle) của Chip Mounter là bao lâu?

Đầu hút Nozzle cần được vệ sinh bằng cồn chuyên dụng và sóng siêu âm sau mỗi $24$ giờ làm việc liên tục để loại bỏ bụi kem hàn và chất trợ hàn bám dính. Định kỳ hàng tháng phải thực hiện kiểm tra lưu lượng chân không và căn chỉnh quang học (Nozzle Calibration) để đảm bảo linh kiện không bị lệch góc khi gắp ở tốc độ cao.

Kết luận

Đề tài "Nghiên cứu tìm hiểu dây chuyền sản xuất PCB sử dụng công nghệ SMT" đã giải quyết một cách toàn diện và khoa học bài toán tự động hóa trong lĩnh vực gia công lắp ráp vi mạch điện tử hiện đại. Công trình không chỉ hệ thống hóa chi tiết nguyên lý hoạt động của 9 trạm máy chủ lực mà còn chuẩn hóa các quy trình điều khiển điện tự động với PLC Panasonic FP0R, giao diện HMI GT12, hệ thống an toàn công nghiệp và phương pháp kiểm soát nhiệt động học của lò hàn Reflow. Kết quả nghiên cứu đóng vai trò là tài liệu tham khảo kỹ thuật giá trị, góp phần nâng cao năng lực làm chủ công nghệ sản xuất thông minh và tự động hóa công nghiệp trong giai đoạn chuyển đổi số hiện nay.
