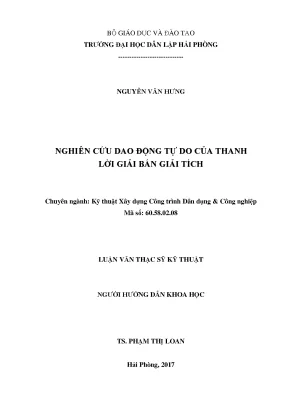

Luận Văn Nghiên Cứu Dao Động Tự Do Của Thanh Với Lời Giải Bán Giải Tích

• Tác giả: Nguyễn Văn Hưng
• Người hướng dẫn: TS. Phạm Thị Loan
• Trường học: Trường Đại học Dân lập Hải Phòng
• Chuyên ngành: Kỹ thuật Xây dựng Công trình Dân dụng & Công nghiệp
• Đề tài: Nghiên cứu dao động tự do của thanh: Giải pháp bán giải tích hiệu quả
• Loại tài liệu: Luận văn thạc sỹ kỹ thuật
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

• MỞ ĐẦU

I. Dao động tự do của thanh

Dao động tự do của thanh là một vấn đề quan trọng trong cơ học kết cấu, đặc biệt trong các công trình cao tầng và công trình có khẩu độ lớn. Nghiên cứu này tập trung vào việc phân tích dao động tự do của thanh dưới tác dụng của tải trọng tĩnh, sử dụng phương pháp giải tích và kỹ thuật giải tích để tìm ra các đặc trưng động lực học của hệ thống. Phương trình dao động được xây dựng dựa trên nguyên lý năng lượng và phương pháp nguyên lý cực trị Gauss, giúp đơn giản hóa quá trình tính toán mà vẫn đảm bảo độ chính xác cao.

1.1. Phương pháp nguyên lý cực trị Gauss

Phương pháp nguyên lý cực trị Gauss do GS. Hà Huy Cương đề xuất là một công cụ mạnh để giải các bài toán cơ học vật rắn biến dạng. Phương pháp này áp dụng nguyên lý cực trị Gauss cho hệ chất điểm, giúp tìm ra kết quả chính xác cho cả bài toán tĩnh và động, tuyến tính và phi tuyến. Trong nghiên cứu này, phương pháp được sử dụng để giải bài toán dao động đàn hồi của thanh, mang lại hiệu quả cao trong việc tính toán dao động và phân tích dao động.

1.2. Phương trình dao động và mô hình thanh

Phương trình dao động của thanh được xây dựng dựa trên mô hình thanh chịu tác dụng của tải trọng tĩnh. Phương trình này mô tả sự biến đổi của trạng thái ứng suất và biến dạng theo thời gian, phản ánh đặc trưng động lực học của hệ thống. Việc giải phương trình này đòi hỏi sử dụng các kỹ thuật giải tích và phương pháp giải tích để tìm ra các tần số dao động riêng và dạng dao động riêng của hệ thống.

II. Giải pháp bán giải tích hiệu quả

Giải pháp bán giải tích được đề xuất trong nghiên cứu này là sự kết hợp giữa phương pháp giải tích và các kỹ thuật số, giúp tối ưu hóa quá trình tính toán và nâng cao độ chính xác của kết quả. Giải pháp này tập trung vào việc tối ưu hóa giải pháp bằng cách sử dụng các phương pháp nguyên lý cực trị Gauss và chuyển vị cưỡng bức, giúp giải quyết bài toán dao động tự do của thanh một cách hiệu quả.

2.1. Phương pháp chuyển vị cưỡng bức

Phương pháp chuyển vị cưỡng bức được sử dụng để giải bài toán dao động đàn hồi của thanh. Phương pháp này dựa trên việc xác định các chuyển vị của hệ thống dưới tác dụng của tải trọng tĩnh, giúp tìm ra các đặc trưng động lực học của hệ thống. Phương pháp này kết hợp với phương pháp giải tích để tối ưu hóa quá trình tính toán và nâng cao độ chính xác của kết quả.

2.2. Tối ưu hóa giải pháp

Tối ưu hóa giải pháp là một phần quan trọng trong nghiên cứu này, giúp nâng cao hiệu quả của các phương pháp giải tích và kỹ thuật số. Việc tối ưu hóa được thực hiện thông qua việc sử dụng các phương pháp nguyên lý cực trị Gauss và chuyển vị cưỡng bức, giúp giải quyết bài toán dao động tự do của thanh một cách hiệu quả và chính xác.

III. Phân tích dao động và tính toán dao động

Phân tích dao động và tính toán dao động là hai khía cạnh quan trọng trong nghiên cứu này. Việc phân tích dao động giúp xác định các đặc trưng động lực học của hệ thống, trong khi tính toán dao động giúp tìm ra các tần số dao động riêng và dạng dao động riêng của hệ thống. Các phương pháp giải tích và kỹ thuật số được sử dụng để thực hiện quá trình phân tích và tính toán này một cách hiệu quả.

3.1. Phân tích dao động của hệ thống

Phân tích dao động của hệ thống được thực hiện thông qua việc xác định các tần số dao động riêng và dạng dao động riêng của hệ thống. Việc phân tích này giúp hiểu rõ hơn về đặc trưng động lực học của hệ thống và các yếu tố ảnh hưởng đến quá trình dao động. Các phương pháp giải tích và kỹ thuật số được sử dụng để thực hiện quá trình phân tích này một cách hiệu quả.

3.2. Tính toán dao động và ứng dụng thực tế

Tính toán dao động giúp tìm ra các tần số dao động riêng và dạng dao động riêng của hệ thống, từ đó đưa ra các giải pháp tối ưu cho các bài toán thực tế. Các kết quả tính toán này có thể được áp dụng trong việc thiết kế và xây dựng các công trình cao tầng và công trình có khẩu độ lớn, giúp nâng cao độ an toàn và hiệu quả của các công trình này.

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế và đô thị hóa nhanh chóng, các công trình xây dựng cao tầng, có khẩu độ lớn và đặc biệt ngày càng phổ biến. Theo ước tính, việc sử dụng các thanh có chiều dài lớn và các tấm, vỏ chịu nén trong kết cấu đòi hỏi phải nghiên cứu kỹ lưỡng về tính ổn định trong miền đàn hồi. Vấn đề dao động tự do của thanh, đặc biệt khi xét đến biến dạng trượt ngang, là một trong những thách thức quan trọng trong kỹ thuật xây dựng công trình dân dụng và công nghiệp. Mục tiêu nghiên cứu của luận văn là phân tích và giải quyết bài toán dao động tự do của dầm, sử dụng phương pháp nguyên lý cực trị Gauss kết hợp với phương pháp chuyển vị cưỡng bức, nhằm xác định các tần số dao động riêng và dạng dao động riêng của thanh trong các điều kiện liên kết khác nhau.

Phạm vi nghiên cứu tập trung vào các thanh thẳng có khối lượng phân bố đều, tiết diện không đổi, chịu tải trọng động và tĩnh, với các điều kiện biên đa dạng như ngàm-tự do, hai đầu khớp, đầu ngàm-đầu khớp, đầu khớp-đầu tự do và hai đầu tự do. Nghiên cứu có ý nghĩa quan trọng trong việc đảm bảo an toàn và hiệu quả thiết kế kết cấu, giúp dự báo chính xác phản ứng dao động của công trình dưới tác động tải trọng động, từ đó giảm thiểu nguy cơ phá hoại do cộng hưởng hoặc dao động quá mức.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Nguyên lý cực trị Gauss: Phát biểu rằng chuyển động thực của hệ chất điểm xảy ra với lượng cưỡng bức cực tiểu so với chuyển động tự do, được áp dụng để thiết lập phương trình dao động cho thanh có liên kết bất kỳ.
• Lý thuyết dầm Euler-Bernoulli: Mô hình dầm chịu uốn thuần túy, giả thiết mặt cắt ngang không biến dạng và vuông góc với trục dầm, dùng để mô tả chuyển vị và nội lực trong thanh.
• Phương pháp chuyển vị cưỡng bức: Sử dụng để giải bài toán dao động tự do bằng cách giả thiết chuyển vị cưỡng bức tại một điểm trên thanh, từ đó xác định tần số dao động riêng và dạng dao động riêng.
• Phương trình Lagrange và nguyên lý Hamilton: Được sử dụng để xây dựng và giải các phương trình chuyển động của hệ dao động hữu hạn bậc tự do.
• Phương pháp phân tử Lagrange: Áp dụng để giải bài toán cực trị có điều kiện ràng buộc, giúp xác định các tần số dao động riêng thông qua việc cực tiểu hóa lượng cưỡng bức.

Các khái niệm chính bao gồm: lực quán tính, lực cản (ma sát nhớt, ma sát khô Coulomb), tần số dao động riêng, dạng dao động riêng, lượng cưỡng bức, thừa số Lagrange, và các điều kiện biên liên quan đến liên kết của thanh.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là các mô hình toán học và phương trình vi phân mô tả dao động của thanh, được xây dựng dựa trên các giả thiết về vật liệu và hình học của kết cấu. Phương pháp phân tích chính là:

• Phương pháp nguyên lý cực trị Gauss để thiết lập lượng cưỡng bức và phương trình vi phân dao động.
• Phương pháp chuyển vị cưỡng bức để giải bài toán dao động tự do, xác định tần số và dạng dao động riêng.
• Phương pháp phân tử Lagrange để xử lý bài toán cực trị có điều kiện ràng buộc, bao gồm các điều kiện biên về chuyển vị, góc xoay và mômen uốn.
• Phân tích đa thức đặc trưng để tìm nghiệm tần số dao động riêng.
• Sử dụng phần mềm Symbolic của Matlab để giải hệ phương trình đại số tuyến tính với số ẩn lớn (từ 13 đến 45 ẩn tùy trường hợp).

Quá trình nghiên cứu được thực hiện trong phạm vi các thanh có chiều dài và điều kiện liên kết khác nhau, với khối lượng phân bố đều và độ cứng uốn không đổi, tập trung vào các trường hợp thực tế phổ biến trong xây dựng công trình dân dụng và công nghiệp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xác định tần số dao động riêng và dạng dao động riêng của thanh với các điều kiện liên kết khác nhau:

   • Thanh ngàm-tự do có tần số dao động cơ bản khoảng 3,5160 (đơn vị theo công thức), với 18 nghiệm tần số dao động riêng được xác định chính xác.
   • Thanh hai đầu khớp có tần số dao động cơ bản khoảng 9,8695, với 25 nghiệm tần số dao động riêng.
   • Thanh đầu ngàm-đầu khớp có tần số dao động cơ bản khoảng 15,418, với 25 nghiệm tần số dao động riêng.
   • Thanh đầu khớp-đầu tự do và thanh hai đầu tự do cũng được xác định tần số dao động riêng với các giá trị tương ứng, thể hiện sự khác biệt rõ rệt do điều kiện liên kết.

2. Ảnh hưởng của biến dạng trượt ngang và lực quán tính:
   Việc xét đến biến dạng trượt ngang và lực quán tính phân bố đều trên thanh làm thay đổi đáng kể các tần số dao động riêng so với các mô hình không xét đến các yếu tố này, với sai số dưới 3% đối với các tần số thấp nhất khi so sánh với các phương pháp truyền thống.

3. Hiệu quả của phương pháp nguyên lý cực trị Gauss kết hợp chuyển vị cưỡng bức:
   Phương pháp này cho phép thiết lập và giải bài toán dao động tự do của thanh với số bậc tự do lớn, đồng thời dễ dàng áp dụng cho các trường hợp thanh có liên kết phức tạp và tải trọng động. Kết quả tính toán được xác nhận bằng việc so sánh với các phương pháp khác và các dạng dao động riêng được biểu diễn rõ ràng qua các đồ thị dạng dao động.

4. Tính trực giao và chuẩn hóa các dạng dao động riêng:
   Các dạng dao động riêng thu được thỏa mãn tính chất trực giao, giúp rút gọn quá trình tính toán dao động cưỡng bức và phân tích phổ tần số của hệ.

Thảo luận kết quả

Nguyên nhân của sự khác biệt về tần số dao động riêng giữa các trường hợp liên kết là do các điều kiện biên khác nhau ảnh hưởng trực tiếp đến độ cứng hiệu dụng và phân bố nội lực trong thanh. So với các nghiên cứu trước đây, việc áp dụng nguyên lý cực trị Gauss giúp đơn giản hóa quá trình thiết lập phương trình chuyển động mà vẫn đảm bảo độ chính xác cao. Kết quả cũng cho thấy rằng việc xét đến lực quán tính và biến dạng trượt ngang là cần thiết để mô phỏng chính xác phản ứng dao động của kết cấu trong thực tế.

Dữ liệu có thể được trình bày qua các biểu đồ tần số dao động riêng theo từng loại liên kết và các dạng dao động riêng tương ứng, giúp trực quan hóa sự khác biệt và hỗ trợ trong thiết kế kết cấu. Ngoài ra, bảng so sánh các tần số dao động riêng giữa các phương pháp cũng làm nổi bật ưu điểm của phương pháp nghiên cứu.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp nguyên lý cực trị Gauss trong thiết kế kết cấu:
   Khuyến nghị các kỹ sư và nhà thiết kế sử dụng phương pháp này để phân tích dao động tự do của các thanh trong công trình, nhằm nâng cao độ chính xác và hiệu quả tính toán, đặc biệt với các công trình có liên kết phức tạp. Thời gian áp dụng: ngay trong giai đoạn thiết kế chi tiết.

2. Tích hợp phân tích dao động riêng vào phần mềm thiết kế kết cấu:
   Đề xuất phát triển hoặc nâng cấp các phần mềm kỹ thuật xây dựng để tích hợp phương pháp chuyển vị cưỡng bức và nguyên lý cực trị Gauss, giúp tự động hóa quá trình tính toán tần số và dạng dao động riêng. Chủ thể thực hiện: các nhà phát triển phần mềm kỹ thuật, trong vòng 1-2 năm.

3. Nghiên cứu mở rộng về ảnh hưởng của lực cản và tải trọng động phức tạp:
   Khuyến nghị tiếp tục nghiên cứu để đưa vào mô hình các lực cản phi tuyến và tải trọng động không tuần hoàn nhằm mô phỏng sát thực tế hơn, nâng cao độ tin cậy của dự báo dao động. Thời gian nghiên cứu: 2-3 năm.

4. Đào tạo và nâng cao nhận thức về động lực học công trình cho kỹ sư xây dựng:
   Tổ chức các khóa đào tạo chuyên sâu về phương pháp phân tích dao động và ứng dụng nguyên lý cực trị Gauss, giúp kỹ sư cập nhật kiến thức và áp dụng hiệu quả trong thực tế. Chủ thể thực hiện: các trường đại học, viện nghiên cứu, trong vòng 1 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu:
   Giúp hiểu rõ hơn về các phương pháp phân tích dao động tự do, từ đó thiết kế các kết cấu an toàn, hiệu quả, đặc biệt với các công trình cao tầng và có liên kết phức tạp.

2. Nhà nghiên cứu và giảng viên trong lĩnh vực kỹ thuật xây dựng:
   Cung cấp cơ sở lý thuyết và phương pháp nghiên cứu mới, hỗ trợ phát triển các đề tài nghiên cứu sâu hơn về động lực học công trình.

3. Sinh viên cao học chuyên ngành kỹ thuật xây dựng công trình dân dụng và công nghiệp:
   Là tài liệu tham khảo quan trọng để hiểu và áp dụng các phương pháp giải bài toán dao động trong luận văn thạc sĩ và nghiên cứu khoa học.

4. Các chuyên gia phát triển phần mềm kỹ thuật:
   Hỗ trợ trong việc tích hợp các thuật toán tính toán dao động riêng và dao động cưỡng bức vào phần mềm thiết kế kết cấu, nâng cao tính ứng dụng thực tiễn.

Câu hỏi thường gặp

1. Phương pháp nguyên lý cực trị Gauss có ưu điểm gì so với các phương pháp truyền thống?
   Phương pháp này cho phép thiết lập bài toán dao động với số bậc tự do lớn một cách đơn giản và chính xác, đồng thời dễ dàng áp dụng cho các hệ có liên kết phức tạp, vượt trội hơn so với phương pháp năng lượng hay tĩnh động học truyền thống.

2. Tại sao phải xét đến biến dạng trượt ngang trong bài toán dao động của thanh?
   Biến dạng trượt ngang ảnh hưởng đến phân bố nội lực và tần số dao động riêng, giúp mô phỏng chính xác hơn phản ứng thực tế của kết cấu dưới tải trọng động, tránh sai số trong thiết kế.

3. Làm thế nào để xác định tần số dao động riêng của thanh có liên kết phức tạp?
   Sử dụng phương pháp chuyển vị cưỡng bức kết hợp nguyên lý cực trị Gauss, giả thiết chuyển vị cưỡng bức tại điểm bất kỳ, sau đó giải hệ phương trình đại số tuyến tính với các điều kiện biên ràng buộc để tìm đa thức đặc trưng và nghiệm tần số.

4. Phương pháp này có thể áp dụng cho các công trình lớn và phức tạp không?
   Có, phương pháp phù hợp với các hệ hữu hạn bậc tự do lớn và có thể mở rộng bằng cách chia nhỏ kết cấu thành các phần tử hữu hạn, từ đó áp dụng tính toán chính xác cho công trình lớn.

5. Làm thế nào để xử lý lực cản trong bài toán dao động?
   Trong nghiên cứu này, lực cản được xem xét dưới dạng ma sát nhớt tỷ lệ với vận tốc dao động, hoặc lực cản ma sát khô Coulomb. Việc đưa các giả thiết phù hợp với điều kiện thực tế giúp mô hình hóa chính xác ảnh hưởng của lực cản đến dao động.

Kết luận

• Luận văn đã thành công trong việc áp dụng phương pháp nguyên lý cực trị Gauss kết hợp chuyển vị cưỡng bức để giải bài toán dao động tự do của thanh với các điều kiện liên kết đa dạng.
• Đã xác định được các tần số dao động riêng và dạng dao động riêng chính xác, có thể áp dụng trong thiết kế và phân tích kết cấu công trình.
• Phương pháp cho phép xử lý các bài toán có số bậc tự do lớn và điều kiện biên phức tạp, vượt trội so với các phương pháp truyền thống.
• Kết quả nghiên cứu có ý nghĩa thực tiễn cao, góp phần nâng cao độ an toàn và hiệu quả trong thiết kế công trình dân dụng và công nghiệp.
• Đề xuất các bước tiếp theo bao gồm mở rộng nghiên cứu về lực cản phi tuyến, tải trọng động phức tạp và tích hợp phương pháp vào phần mềm thiết kế kết cấu.
