Tổng quan luận án

Công nghệ tạo hình biến dạng gia tăng cục bộ (Incremental Sheet Forming - ISF) là phương pháp biến dạng kim loại tấm không sử dụng khuôn dập toàn phần truyền thống. Trong nhóm công nghệ này, tạo hình biến dạng gia tăng hai điểm (Two Point Incremental Forming - TPIF) sử dụng thêm dưỡng hỗ trợ và khung kẹp di trượt nhằm nâng cao độ chính xác hình học và chất lượng bề mặt chi tiết.

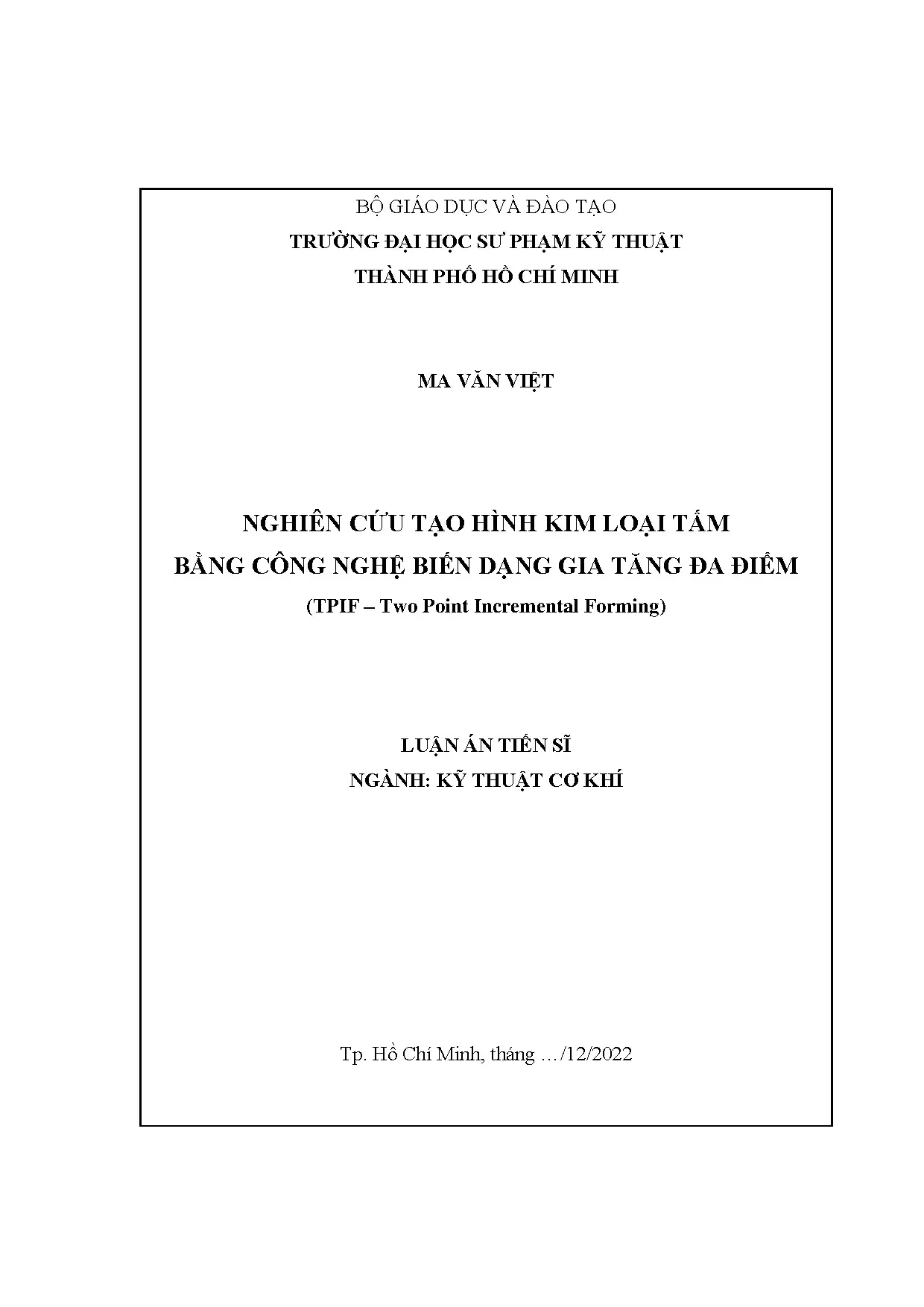

Luận án tiến sĩ kỹ thuật cơ khí của tác giả Ma Văn Việt, với đề tài "Nghiên cứu tạo hình kim loại tấm bằng công nghệ biến dạng gia tăng đa điểm (TPIF – Two Point Incremental Forming)", được thực hiện tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh dưới sự hướng dẫn khoa học của PGS. Lê Văn Sỹ và PGS. Nguyễn Trường Thịnh. Nghiên cứu tập trung vào việc xác định khả năng tạo hình và chất lượng bề mặt của hợp kim nhôm tấm A1050 H14 thông qua mô phỏng số và thực nghiệm.

Tính cấp thiết và khoảng trống nghiên cứu

  • Trong sản xuất cơ khí hiện đại, nhu cầu gia công các sản phẩm kim loại tấm dạng đơn chiếc hoặc loạt vừa và nhỏ (trong các ngành công nghiệp ô tô, hàng không vũ trụ, y tế, tạo mẫu nhanh) đòi hỏi tính linh hoạt cao và giảm chi phí chế tạo khuôn.
  • Phương pháp dập vuốt truyền thống đòi hỏi chi phí chế tạo bộ khuôn chày - cối lớn và thời gian chuẩn bị sản xuất kéo dài, không phù hợp cho việc thay đổi mẫu mã nhanh với số lượng nhỏ.
  • Phương pháp tạo hình đơn điểm (Single Point Incremental Forming - SPIF) có kết cấu đồ gá đơn giản nhưng bị giới hạn về độ chính xác hình học và không gia công được các chi tiết có cả vùng lồi lẫn vùng lõm.
  • Công nghệ TPIF khắc phục được các nhược điểm trên nhưng đòi hỏi đồ gá phức tạp và cần xác lập mối quan hệ định lượng giữa các thông số công nghệ, điều kiện bôi trơn với khả năng biến dạng giới hạn của vật liệu. Tại Việt Nam, các công trình công bố về TPIF còn rất hạn chế.

Mục tiêu nghiên cứu

  1. Xác định khả năng biến dạng của vật liệu nhôm tấm A1050 H14 dày 1,5 mm ở nhiệt độ thường bằng công nghệ TPIF và xác định giá trị góc tạo hình lớn nhất ($\alpha_{max}$).
  2. Thiết kế và chế tạo hệ thống đồ gá tạo hình TPIF có kết cấu cứng vững, chuyển động trượt hạ đồng bộ với đầu dụng cụ tạo hình, phù hợp với máy chuyên dùng hiện có tại phòng thí nghiệm.
  3. Khảo sát ảnh hưởng của chất bôi trơn (bột than chì, mỡ bôi trơn, nhớt Gear VG 150 EP, hỗn hợp than chì - mỡ) và phương pháp bôi trơn đến chất lượng bề mặt (độ nhám $R_z$, biên dạng chi tiết, sự phân bố chiều dày tấm).
  4. Thiết lập phương trình hồi quy mô tả ảnh hưởng của 4 thông số công nghệ chính đến góc biến dạng và tìm bộ thông số công nghệ hợp lý thông qua quy hoạch thực nghiệm trên phần mềm Minitab.
  5. Mô phỏng số quá trình TPIF bằng phần mềm Abaqus nhằm dự đoán vị trí nứt rách và độ chính xác hình học, so sánh đối chứng với kết quả thực nghiệm.

Nhiệm vụ nghiên cứu

  1. Mô phỏng phần tử hữu hạn quá trình biến dạng dẻo và dự đoán khả năng phá hủy của tấm nhôm bằng phần mềm số.
  2. Ứng dụng lý thuyết quy hoạch thực nghiệm để thiết lập ma trận thí nghiệm, phân tích phương sai (ANOVA), xây dựng phương trình hồi quy và tìm bộ thông số công nghệ tối ưu hóa góc tạo hình.
  3. Thiết kế, tính toán và chế tạo bộ đồ gá TPIF (sử dụng dưỡng tạo hình cố định bán phần) và dụng cụ tạo hình đầu bán cầu.
  4. Thực hiện các đợt thí nghiệm gia công mẫu trên máy chuyên dùng để xác định các dạng phá hủy và góc biến dạng giới hạn của tấm A1050 H14.
  5. Thử nghiệm và đánh giá các loại chất bôi trơn nhằm lựa chọn phương án giảm ma sát hiệu quả nhất giữa dụng cụ và tấm phôi.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Khả năng biến dạng dẻo (góc tạo hình $\alpha$) và chất lượng bề mặt của hợp kim nhôm tấm A1050 H14 dưới tác động của 4 thông số công nghệ: vận tốc tiến dụng cụ trong mặt phẳng ngang ($V_{xy}$), bước tiến xuống theo phương thẳng đứng ($\Delta z$), đường kính đầu dụng cụ tạo hình ($D$) và số vòng quay trục chính ($n$).
  • Vật liệu: Nhôm tấm A1050 H14 có chiều dày danh nghĩa ban đầu $t_0 = 1,5$ mm.
  • Phạm vi không gian và thiết bị: Thực nghiệm được triển khai trên máy ISF chuyên dùng tại Phòng Thí nghiệm Trọng điểm Điều khiển số và Kỹ thuật Hệ thống (DCSELAB), Đại học Bách khoa TP.HCM. Thiết bị đo kiểm gồm máy đo tọa độ CMM Mitutoyo BEYOND-A504, máy đo độ nhám Mitutoyo SJ 301, máy thử kéo nén vạn năng và kính hiển vi điện tử quét SEM tại Khu Công nghệ cao TP.HCM.
  • Phạm vi nhiệt độ: Gia công tạo hình ở điều kiện nhiệt độ thường (nhiệt độ phòng).
  • Khoảng thông số khảo sát: Vận tốc chạy dao $V_{xy} \in [300, 1500]$ mm/phút; bước tiến $\Delta z \in [0,1; 1,5]$ mm; đường kính dụng cụ $D \in [6, 18]$ mm; tốc độ trục chính $n \in [300, 1800]$ vòng/phút.

Tổng quan tài liệu và vị trí của luận án

Lịch sử phát triển và các hướng nghiên cứu quốc tế

Nguyên lý tạo hình biến dạng gia tăng cục bộ không dùng khuôn được Edward Leszak phát minh vào năm 1967. Từ cuối thế kỷ XX, khi công nghệ điều khiển số CNC và phần mềm CAD/CAM phát triển, công nghệ ISF mới bắt đầu được nghiên cứu sâu rộng.

  1. Nghiên cứu về công nghệ SPIF:

    • Vật liệu dẻo ở nhiệt độ thường: V. Franzen và cộng sự (2008) khảo sát biến dạng của tấm nhựa PVC, phân tích ảnh hưởng của đường kính dụng cụ ($10 \div 15$ mm) và chiều dày tấm ($2 \div 3$ mm) đến góc tạo hình. Lê Văn Sỹ (2009) nghiên cứu biến dạng tấm polymer với các thông số $\Delta z$, $D$, $V_{xy}$, $n$, xác định $\Delta z$ và $D$ có tác động mạnh nhất. Crina Radu (2011) khảo sát thép cacbon thấp dày 0,6 mm, chỉ ra $\Delta z$ ảnh hưởng lớn nhất đến độ nhám bề mặt. M. Rauch và cộng sự (2009) so sánh đường chạy dao xoắn ốc (Helical) và bậc thang (Spiral) trên hợp kim nhôm 5086, đánh giá lực tạo hình và thời gian gia công.
    • Vật liệu khó biến dạng ở nhiệt độ cao (Hot ISF): G. Ambrogio và cộng sự (2008) nghiên cứu biến dạng hợp kim magie AZ31 ở $200^\circ\text{C} \div 300^\circ\text{C}$, nâng góc tạo hình từ $30^\circ$ lên $60^\circ$. Lê Văn Sỹ (2013) nghiên cứu gia nhiệt dòng điện một chiều theo hiệu ứng Joule-Lenz cho nhôm A1010 và magie AZ31. Fan và cộng sự (2008), Duflou và cộng sự (2007) ứng dụng nguồn nhiệt laser cục bộ, L. Galdos và cộng sự (2012) dùng chất lỏng nóng để gia nhiệt tạo hình magie.

  2. Nghiên cứu về công nghệ TPIF:

    • Attanasio và cộng sự (2008) so sánh thực nghiệm tạo hình khoang cửa ô tô giữa SPIF và TPIF, chứng minh TPIF cải thiện độ chính xác hình học từ 25% đến 30% và cải thiện độ nhẵn bề mặt ở các góc lượn.
    • Isabel Bagudanch và cộng sự (2013) khảo sát TPIF trên vật liệu polymer (PVC, PC), làm rõ vai trò của nhiệt sinh do ma sát từ tốc độ trục chính đến độ hồi phục đàn hồi.
    • Jeswiet và cộng sự (2008) đo lực tạo hình trong TPIF trên nhôm 3003-0 dày 1,21 mm.
    • Chenhao Wang và cộng sự (2019) sử dụng Abaqus/Explicit với chương trình con VMAT và mô hình phá hủy Lemaitre cải biên để dự đoán vết nứt dẻo trên hợp kim nhôm AA7075 trong TPIF.
    • Perez-Santiago và cộng sự (2020) và Lu Ou và cộng sự (2018) dùng phần mềm LS-DYNA để mô phỏng phân bố chiều dày và biến dạng nhiều bước trên thép FeP04 và nhôm AA1060.
    • Adil Shbeeb Jaber và cộng sự (2015) dùng ANSYS mô phỏng TPIF nhiều giai đoạn trên nhôm AA1070.
    • Haibo Lu và cộng sự (2016) đề xuất giải thuật điều khiển dự báo mô hình để bù trừ quỹ đạo dụng cụ trong TPIF có dưỡng bán phần trên nhôm AA7075-O.
    • Seyed Ali Asghar Asghari và cộng sự (2019) tối ưu hóa đa mục tiêu bằng quan hệ xám cho nhôm 1050; Hani Mostafanezhad và cộng sự (2018) áp dụng phương pháp đáp ứng bề mặt Box-Behnken trên nón cụt nhôm A1050.
    • Xiaoqiang Li và cộng sự (2017) khảo sát chất lượng bề mặt và lực tạo hình TPIF khi sử dụng tấm đệm trung gian.

  3. Nghiên cứu về bôi trơn trong ISF:

    • J. Diabb và cộng sự (2013) nghiên cứu dầu thực vật pha hạt nano $\text{SiO}_2$ trên nhôm 6061; Nuttaphong Sornsuwit và cộng sự (2017) khảo sát bôi trơn khí nén và $\text{MoS}_2$ cho inox SUS304, SUS316L và titan TiGr2; Kishore Jawale và cộng sự (2018) dùng dầu khoáng cho tấm đồng; Meghshyam Prabhakar Shisode và cộng sự (2020) mô phỏng ma sát hỗn hợp theo phương trình Reynolds.

Tình hình nghiên cứu trong nước

Tại Việt Nam, các nghiên cứu tập trung chủ yếu vào SPIF: Lê Khánh Điền (2010) thiết lập phương trình hồi quy 4 thông số công nghệ cho nhôm A1050 H14, thép SS330 và inox SUS304; Phạm Quốc Tuấn (Trường Đại học Tôn Đức Thắng) nghiên cứu đường cong giới hạn biến dạng và mô phỏng số; nhóm tác giả tại Trường Đại học Bách khoa Hà Nội do GS. Nguyễn Đức Toàn dẫn đầu nghiên cứu SPIF; các công trình Hot SPIF cho titan nhằm xác định lượng bù sai số đàn hồi.

Khoảng trống nghiên cứu luận án lựa chọn

Các công trình công bố về TPIF trong nước chưa xuất hiện đầy đủ trên các tạp chí chuyên ngành. Luận án chọn giải quyết các khoảng trống:

  1. Thiết kế và chế tạo hoàn chỉnh hệ thống đồ gá TPIF sử dụng dưỡng tạo hình cố định bán phần kết hợp khung trượt động trên máy ISF tại Việt Nam.
  2. Xây dựng mô hình toán thực nghiệm và phương trình hồi quy thể hiện mối quan hệ giữa 4 thông số công nghệ ($V_{xy}, \Delta z, D, n$) với góc biến dạng giới hạn $\alpha_{max}$ của nhôm tấm A1050 H14 dày 1,5 mm.
  3. Nghiên cứu định lượng và định tính ảnh hưởng của các tổ hợp bôi trơn (nhớt, mỡ, bột than chì rắn và hỗn hợp mỡ - than chì) đến độ nhám $R_z$ và cấu trúc tế vi bề mặt chi tiết tạo hình TPIF.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết biến dạng kim loại tấm

Quá trình tạo hình tấm ISF làm việc dựa trên sự tích lũy biến dạng dẻo cục bộ vượt qua giới hạn chảy đàn hồi của vật liệu.

  • Trong miền biến dạng dẻo phi tuyến, quan hệ ứng suất - biến dạng được mô tả qua phương trình Ramberg–Osgood:

$$\varepsilon = \frac{\sigma}{E} + \alpha \frac{\sigma_R}{E}\left(\frac{\sigma}{\sigma_R}\right)^m$$

  • Hoặc phương trình Ludwik kết hợp:

$$\sigma = \begin{cases} E\varepsilon & \text{khi } \varepsilon \le \frac{\sigma_E}{E} \ E\varepsilon^n & \text{khi } \varepsilon > \frac{\sigma_E}{E} \end{cases}$$

  • Trạng thái ứng suất tại một điểm biến dạng được biểu diễn qua ba thành phần ứng suất chính $\sigma_1, \sigma_2, \sigma_3$ (hoặc $\sigma_t$). Quá trình tạo hình đạt được khi ứng suất thỏa mãn $\sigma_Y < \sigma < \sigma_U$ (với $\sigma_Y$ là giới hạn chảy, $\sigma_U$ là độ bền kéo đứt phá hủy).

Cơ sở lý thuyết mô phỏng phần tử hữu hạn (FEM)

Quá trình TPIF được mô hình hóa phi tuyến hình học và tiếp xúc trong phần mềm Abaqus.

  • Phương pháp tích phân tường minh (Explicit): Sử dụng phương pháp sai phân trung tâm để giải phương trình động lực học chuyển động mà không cần giải hệ phương trình tuyến tính đồng thời ở mỗi bước thời gian. Bước thời gian ổn định giới hạn $\Delta t \le \frac{2}{\omega_{max}}$, phù hợp cho bài toán tiếp xúc phức tạp và biến dạng lớn trong tạo hình tấm.
  • Phương pháp tích phân tiềm ẩn (Implicit): Giải phương trình cân bằng tĩnh phi tuyến bằng phương pháp lặp Newton-Raphson, đảm bảo tính ổn định vô điều kiện nhưng đòi hỏi chi phí tính toán và bộ nhớ lớn khi mô hình có nhiều phần tử tiếp xúc chuyển động.

Lý thuyết quy hoạch thực nghiệm

  • Sử dụng phương pháp quy hoạch thực nghiệm (Design of Experiments - DOE) với phần mềm Minitab.
  • Mô hình quy hoạch Box-Behnken hoặc quy hoạch yếu tố toàn phần được áp dụng để xác định số lần thí nghiệm $N$, phân tích phương sai ANOVA để đánh giá mức độ tin cậy ($P$-value), xác định phần trăm đóng góp của các yếu tố đơn lẻ và tương tác bậc hai, từ đó xây dựng phương trình hồi quy xác định hàm mục tiêu góc tạo hình $\alpha_{max}$.

Phương pháp nghiên cứu và hệ thống thiết bị thực nghiệm

Hạng mục Quy cách / Thiết bị Đơn vị / Xuất xứ Mục đích sử dụng
Vật liệu thử nghiệm Nhôm A1050 H14, dày $t_0 = 1,5$ mm Tiêu chuẩn ASTM / ISO 6361-2:2014 Phôi tạo hình mẫu
Máy tạo hình Máy chuyên dùng ISF 3 trục DCSELAB - ĐHQG TP.HCM Gia công tạo hình TPIF
Dụng cụ tạo hình Đầu bán cầu đường kính $\varnothing 6, \varnothing 12, \varnothing 18$ mm Thép hợp kim nhiệt luyện không cạnh cắt Biến dạng miết tấm từng lớp
Đồ gá tạo hình Đồ gá TPIF dưỡng cố định bán phần + khung kẹp trượt Tác giả tự thiết kế, chế tạo Định vị và tạo hình chi tiết
Thiết bị đo hình học Máy đo tọa độ CMM BEYOND-A504 Mitutoyo (Nhật Bản) Đo biên dạng, độ sâu, phân bố chiều dày
Thiết bị đo độ nhám Máy đo độ nhám tiếp xúc SJ 301 Mitutoyo (Nhật Bản) Đo độ nhám bề mặt $R_z$
Thiết bị đo kích thước Thước Panme, thước đo cao độ Mitutoyo (Nhật Bản) Đo chiều dày phôi, cao độ vết rách $h$
Máy thử cơ tính Máy thử kéo nén vạn năng PTN Cơ - Lý ĐH Dầu khí Xác định giới hạn chảy, bền kéo, độ giãn dài
Kính hiển vi điện tử Máy SEM (Scanning Electron Microscope) Trung tâm NC Triển khai KCNC TP.HCM Chụp cấu trúc tế vi bề mặt biến dạng

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 trình bày tổng quan về công nghệ tạo hình kim loại tấm không dùng khuôn (ISF), tập trung phân tích hai nhánh chính là SPIF và TPIF. Tác giả tổng hợp các sơ đồ phân loại ISF dựa trên số điểm tiếp xúc, loại dưỡng tạo hình (cố định toàn phần, cố định bán phần, hai đầu dụng cụ) và phương pháp gia nhiệt. Phân tích chi tiết các công trình nghiên cứu trên thế giới về kim loại dẻo (nhôm, thép), kim loại khó biến dạng (magie, titan), vật liệu polymer (PVC, PC), các phần mềm mô phỏng (Abaqus, LS-DYNA, ANSYS) và các nghiên cứu về bôi trơn bề mặt. Tại Việt Nam, chương này tổng kết các công trình SPIF của các nhóm nghiên cứu tại Trường ĐH Bách khoa Hà Nội, Trường ĐH Sư phạm Kỹ thuật TP.HCM, ĐHQG TP.HCM và ĐH Tôn Đức Thắng, qua đó xác lập lý do lựa chọn nghiên cứu TPIF trên hợp kim nhôm tấm A1050 H14 dày 1,5 mm.

Chương 2: Cơ sở lý thuyết

Nội dung chương 2 tập trung vào 3 trụ cột lý thuyết:

  1. Lý thuyết biến dạng kim loại: Phân tích miền đàn hồi, chảy dẻo, đàn dẻo phi tuyến theo phương trình Ramberg-Osgood và Ludwik; thiết lập giản đồ ứng suất - biến dạng thực; phân tích trạng thái ứng suất khối và ứng suất chính tại điểm tiếp xúc giữa dụng cụ và tấm phôi theo nghiên cứu nền tảng của các tác giả đi trước; xác định tiêu chuẩn phá hủy nứt rách tấm.
  2. Lý thuyết quy hoạch thực nghiệm: Trình bày nguyên lý thiết kế thí nghiệm theo phương pháp Box-Behnken và quy hoạch đa nhân tố; kỹ thuật phân tích phương sai ANOVA để đánh giá mức độ ảnh hưởng của các biến độc lập ($V_{xy}, \Delta z, D, n$); phương pháp thiết lập phương trình hồi quy biểu diễn hàm mục tiêu góc tạo hình $\alpha$.
  3. Lý thuyết phần tử hữu hạn trong ISF: Phân tích thuật toán tích phân tường minh (Explicit) và tích phân tiềm ẩn (Implicit), so sánh điều kiện ổn định bước thời gian Courant và đánh giá tính phù hợp của phương pháp tích phân tường minh trong mô phỏng phi tuyến tiếp xúc động của quá trình TPIF.

Chương 3: Hệ thống thí nghiệm

Chương 3 trình bày chi tiết về trang thiết bị và phương pháp tổ chức thực nghiệm:

  • Giới thiệu thông số máy chuyên dùng ISF tại DCSELAB.
  • Thiết kế và chế tạo dụng cụ tạo hình hình trụ có đầu bán cầu với 3 kích thước đường kính $D = 6$ mm, $12$ mm, $18$ mm được tôi cứng và mài bóng không có cạnh cắt.
  • Thiết kế cụm đồ gá TPIF hoàn chỉnh bao gồm dưỡng tạo hình cố định bán phần gắn trên bàn máy và hệ khung kẹp phôi có khả năng chuyển động trượt tịnh tiến êm dọc theo phương trục $Z$ dưới tác dụng của lực miết dụng cụ.
  • Lựa chọn 4 loại chất bôi trơn: dầu nhớt công nghiệp Gear VG 150 EP, mỡ bôi trơn công nghiệp gốc lithium, bột than chì dạng rắn và hỗn hợp mỡ - than chì tỉ lệ khối lượng 1:1 có bổ sung nhớt kết dính; áp dụng phương pháp bôi trơn nhúng chìm đầu dụng cụ.
  • Thiết lập biên dạng mẫu thử: Mẫu hình nón cụt có đường sinh cong (Cone-curve) để xác định góc biến dạng giới hạn $\alpha_{max}$ thông qua việc đo cao độ vết rách $h$, và mẫu hình nón cụt thẳng góc nghiêng cố định $70^\circ$ để khảo sát chất lượng bề mặt và bôi trơn.
  • Lập trình đường chạy dao CAM theo dạng xoắn ốc liên tục (Helical) và bậc thang (Spiral); quy định quy trình sử dụng các thiết bị đo kiểm CMM, SJ 301, Panme, máy kéo đứt và SEM.

Chương 4: Mô phỏng quá trình TPIF

Chương 4 thực hiện mô phỏng số quá trình TPIF trên phần mềm Abaqus:

  • Xây dựng mô hình hình học 3D của tấm phôi nhôm A1050 H14 dày 1,5 mm, dưỡng tạo hình bán phần và đầu dụng cụ tạo hình dạng vật thể cứng tuyệt đối (Rigid body).
  • Thiết lập các điều kiện biên ràng buộc: cố định đáy dưỡng, ngàm đàn hồi/trượt có ma sát tại khung kẹp, gán chuyển động quay quanh trục và chuyển động chạy dao theo quỹ đạo Helical/Spiral cho đầu dụng cụ.
  • Thiết lập thuộc tính vật liệu đàn dẻo thực nghiệm (khối lượng riêng $\rho$, module đàn hồi $E$, hệ số Poisson $\nu$, đường cong ứng suất chảy thực) và hệ số ma sát tiếp xúc $\mu$.
  • Chia lưới phần tử hữu hạn dạng tấm vỏ/khối với mật độ lưới mịn tại vùng tiếp xúc biến dạng cục bộ.
  • Kết quả mô phỏng: Xuất hình ảnh biến dạng tổng thể, phân bố trường ứng suất von Mises, biến dạng tương đương, phân bố chiều dày tấm sau biến dạng và phát hiện các vị trí phần tử bị biến dạng quá mức dẫn đến nứt rách; xác định cao độ vết rách dự báo cho 2 trường hợp khảo sát và so sánh biên dạng biến dạng mô phỏng với biên dạng CAD gốc.

Chương 5: Kết quả nghiên cứu

Chương 5 là chương thực nghiệm trọng tâm với các kết quả cụ thể:

  1. Kiểm tra cơ lý tính phôi: Xác định thành phần hóa học và các chỉ tiêu cơ tính thực tế của hợp kim nhôm A1050 H14 (giới hạn bền kéo, giới hạn chảy, độ giãn dài tương đối) trên máy kéo nén vạn năng theo tiêu chuẩn ISO 6361-2:2014.
  2. Khảo sát bôi trơn và chất lượng bề mặt:
    • Tiến hành gia công mẫu nón cụt góc nghiêng $70^\circ$ với 4 loại bôi trơn.
    • Đo độ nhám mặt ngoài $R_z$ bằng máy Mitutoyo SJ 301; phân tích ảnh chụp SEM cấu trúc tế vi bề mặt. Kết quả cho thấy hỗn hợp than chì - mỡ bôi trơn và dầu nhớt Gear VG 150 EP cho bề mặt có độ nhẵn tốt, hạn chế cào xước kim loại so với bột than chì khô.
  3. Đánh giá hình học và phân bố chiều dày: Đo tọa độ đám mây điểm trên máy CMM BEYOND-A504, so khớp với mô hình CAD; đo chiều dày thực tế $t_1$ tại các cao độ biến dạng bằng Panme chuyên dụng, xác nhận quy luật giảm chiều dày theo định luật $\sin$ ($t_1 = t_0 \cdot \sin(90^\circ - \alpha)$).
  4. Phân tích thực nghiệm khả năng tạo hình:
    • Thực hiện ma trận thí nghiệm với 4 thông số công nghệ đầu vào: $V_{xy} \in [300, 1500]$ mm/phút; $\Delta z \in [0,1; 1,5]$ mm; $D \in [6, 18]$ mm; $n \in [300, 1800]$ vòng/phút.
    • Đo cao độ vết rách $h$, quy đổi sang góc biến dạng giới hạn $\alpha$.
    • Phân tích phương sai ANOVA, vẽ biểu đồ Pareto và biểu đồ đáp ứng bề mặt 3D: Xác định mức độ ảnh hưởng của từng thông số đến góc tạo hình $\alpha$ (trong đó bước tiến $\Delta z$ và đường kính dao $D$ đóng vai trò chi phối chủ đạo).
    • Thiết lập phương trình hồi quy toán học mô tả góc tạo hình theo 4 biến số công nghệ; xác định bộ thông số công nghệ hợp lý để đạt giá trị $\alpha_{max}$.
  5. Kiểm chứng mô hình: So sánh đối chiếu kết quả mô phỏng phần tử hữu hạn Abaqus với kết quả thực nghiệm thực tế về cao độ vết nứt, biên dạng chi tiết và phân bố độ dày, chứng minh sự hội tụ và độ tin cậy của mô hình số.

Chương 6: Kết luận và kiến nghị

Chương 6 tổng kết toàn bộ các kết quả đạt được của luận án về mặt lý thuyết, mô phỏng số, chế tạo thiết bị và thực nghiệm công nghệ TPIF; đồng thời nêu ra các kiến nghị nghiên cứu mở rộng tiếp theo.

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý luận và khoa học

  • Xây dựng thành công mô hình phần tử hữu hạn phi tuyến trên phần mềm Abaqus để mô phỏng và dự đoán khả năng phá hủy (vị trí xuất hiện vết nứt, cao độ rách, độ giãn mỏng cục bộ) của tấm hợp kim nhôm A1050 H14 trong quá trình tạo hình TPIF ở nhiệt độ thường.
  • Thiết lập phương trình hồi quy toán học mô tả định lượng mối quan hệ tương tác giữa 4 thông số công nghệ ($V_{xy}, \Delta z, D, n$) với chỉ tiêu đầu ra là khả năng biến dạng góc tạo hình lớn nhất ($\alpha_{max}$); lượng hóa mức độ ảnh hưởng của từng thông số thông qua phân tích phương sai ANOVA và biểu đồ Pareto.
  • Cung cấp dữ liệu thực nghiệm về cơ chế ma sát tiếp xúc và biến đổi cấu trúc tế vi bề mặt chi tiết khi sử dụng các hệ bôi trơn khác nhau trong công nghệ TPIF.

Đóng góp mới về mặt thực tiễn và công nghệ

  • Nghiên cứu, tính toán, thiết kế và chế tạo hoàn chỉnh hệ thống đồ gá TPIF sử dụng dưỡng tạo hình cố định bán phần kết hợp khung trượt động chuyển động hạ êm ái cùng đầu dụng cụ, đảm bảo độ cứng vững trên máy ISF chuyên dùng tại DCSELAB.
  • Xác định được bộ thông số công nghệ hợp lý ($V_{xy}, \Delta z, D, n$) nhằm đạt góc tạo hình lớn nhất mà không gây nứt rách tấm cho vật liệu nhôm tấm A1050 H14 dày 1,5 mm.
  • Khẳng định tính hiệu quả của phương pháp bôi trơn nhúng chìm và lựa chọn được chủng loại chất bôi trơn thích hợp (hỗn hợp bột than chì - mỡ bôi trơn công nghiệp tỷ lệ 1:1 kết hợp nhớt Gear VG 150 EP) giúp cải thiện độ nhẵn bóng bề mặt ($R_z$), giảm ma sát và mài mòn dụng cụ tạo hình.
  • Chế tạo thử nghiệm thành công một số sản phẩm hình nón cụt, hình côn cong có độ phức tạp hình học trên tấm nhôm A1050 H14 đạt độ chính xác hình học và chất lượng bề mặt tốt.

Kiến nghị và giải pháp đề xuất từ luận án

  • Khuyến nghị áp dụng quy trình công nghệ TPIF với bộ thông số công nghệ và chất bôi trơn đã được tối ưu hóa vào việc sản xuất các chi tiết vỏ mỏng, nắp che, carter máy, vỏ thiết bị y tế hoặc đồ gia dụng có quy mô sản xuất đơn chiếc hoặc loạt nhỏ.
  • Đề xuất tiếp tục hoàn thiện cơ cấu đồ gá TPIF theo hướng tăng tính vạn năng và tự động hóa quá trình hồi vị của khung kẹp phôi sau mỗi chu kỳ gia công.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Phạm vi thực nghiệm chỉ giới hạn trên một loại vật liệu là hợp kim nhôm dẻo A1050 H14 có một cấp chiều dày danh nghĩa duy nhất ($t_0 = 1,5$ mm) ở điều kiện nhiệt độ phòng.
  • Chưa khảo sát quá trình tạo hình TPIF có trợ nhiệt (Hot TPIF) đối với các nhóm vật liệu kim loại khó biến dạng và có độ hồi phục đàn hồi cao (như hợp kim titan, hợp kim magie, thép không gỉ).
  • Mô hình đồ gá sử dụng dưỡng cố định bán phần chỉ áp dụng cho các chi tiết đối xứng trục hoặc biên dạng khảo sát điển hình (nón cụt, côn cong); chưa mở rộng khảo sát các chi tiết công nghiệp có hình dạng hoàn toàn bất đối xứng phức tạp.

Hướng nghiên cứu phát triển tiếp theo

  • Mở rộng nghiên cứu công nghệ TPIF trên các mác vật liệu hợp kim nhôm khác (như series AA5xxx, AA6xxx, AA7xxx), tấm composite kim loại, hoặc kim loại khó biến dạng kết hợp hệ thống gia nhiệt cục bộ (gia nhiệt điện trở, dòng một chiều Joule-Lenz hoặc laser).
  • Ứng dụng các thuật toán điều khiển thích ứng (Adaptive control) hoặc giải thuật bù trừ sai số đàn hồi (Springback compensation) trực tiếp trên quỹ đạo chuyển động CAM để nâng cao độ chính xác kích thước của sản phẩm.
  • Nghiên cứu tối ưu hóa đa mục tiêu đồng thời (vừa tối đa hóa góc tạo hình $\alpha$, vừa tối thiểu hóa độ nhám bề mặt $R_z$, lực tạo hình và thời gian gia công).

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên khảo cho các đối tượng sau:

  1. Nghiên cứu sinh, học viên cao học và sinh viên ngành Kỹ thuật Cơ khí, Cơ kỹ thuật, Cơ điện tử: Tham khảo phương pháp kết hợp mô phỏng phần tử hữu hạn phi tuyến tiếp xúc trên Abaqus với kỹ thuật quy hoạch thực nghiệm Box-Behnken trên Minitab để giải quyết bài toán công nghệ gia công biến dạng dẻo.
  2. Giảng viên và cán bộ nghiên cứu: Sử dụng các số liệu thực nghiệm, quy trình thiết kế đồ gá TPIF và cơ sở lý thuyết biến dạng kim loại tấm không dùng khuôn làm giáo trình chuyên đề hoặc định hướng các đề tài nghiên cứu chuyên sâu về công nghệ ISF.
  3. Kỹ sư công nghệ và doanh nghiệp chế tạo máy: Ứng dụng trực tiếp bộ thông số công nghệ gia công, giải pháp thiết kế đồ gá dưỡng bán phần và quy trình bôi trơn hỗn hợp mỡ - than chì để chế tạo các sản phẩm tấm mỏng loạt nhỏ, giảm thiểu chi phí và thời gian làm khuôn dập thử nghiệm.

Các chương mang giá trị tham khảo kỹ thuật cao nhất gồm:

  • Chương 3: Bản vẽ thiết kế nguyên lý và kết cấu đồ gá TPIF có khung trượt động.
  • Chương 4: Phương pháp thiết lập điều kiện biên, lưới phần tử và mô hình tiếp xúc phi tuyến trong phần mềm Abaqus.
  • Chương 5: Ma trận thực nghiệm, kết quả phân tích phương sai ANOVA, biểu đồ Pareto và các ảnh chụp phân tích cấu trúc tế vi bề mặt bằng SEM.

Câu hỏi thường gặp

1. Sự khác biệt cơ bản về nguyên lý và khả năng công nghệ giữa SPIF và TPIF là gì?

Trong SPIF (tạo hình đơn điểm), tấm phôi được kẹp cố định trên khung và chỉ có một đầu dụng cụ duy nhất miết biến dạng tấm từ trên xuống mà không có dưỡng đỡ bên dưới; phương pháp này có kết cấu đơn giản nhưng độ chính xác hình học thấp và chỉ tạo được lòng lõm. Ngược lại, TPIF (tạo hình hai điểm) sử dụng thêm một dưỡng tạo hình (cố định toàn phần hoặc bán phần) đặt phía dưới tấm và khung kẹp phôi chuyển động trượt hạ xuống theo đầu dụng cụ; TPIF giúp tăng độ chính xác hình học từ 25% đến 30%, cải thiện độ nhẵn bề mặt và có khả năng gia công các chi tiết phức tạp có cả vùng lồi lẫn vùng lõm.

2. Bốn thông số công nghệ chính được khảo sát trong luận án và miền giá trị thực nghiệm của chúng là gì?

Bốn thông số công nghệ độc lập được khảo sát gồm:

  • Vận tốc tiến dụng cụ trong mặt phẳng ngang: $V_{xy} = 300, 900, 1500$ mm/phút.
  • Bước tiến dụng cụ xuống theo phương thẳng đứng sau mỗi lớp: $\Delta z = 0,1; 0,8; 1,5$ mm.
  • Đường kính đầu bán cầu của dụng cụ tạo hình: $D = 6, 12, 18$ mm.
  • Số vòng quay của trục chính máy phay: $n = 300, 1050, 1800$ vòng/phút.

3. Tác giả đã lựa chọn dạng dưỡng tạo hình nào trong các dạng phân loại TPIF và vì sao?

Trong ba dạng dưỡng TPIF (dưỡng cố định toàn phần, dưỡng cố định bán phần, và hệ hai dụng cụ tạo hình di động), tác giả lựa chọn phương án dưỡng tạo hình cố định bán phần. Ưu điểm của phương án này là không phải gia công toàn bộ biên dạng lòng khuôn phức tạp của sản phẩm, giảm đáng kể chi phí và thời gian chế tạo dưỡng nhưng vẫn đảm bảo định hình chính xác các góc uốn và đường sinh của chi tiết.

4. Những loại chất bôi trơn nào được thử nghiệm và loại nào cho chất lượng bề mặt chi tiết tốt nhất?

Luận án khảo sát 4 loại/tổ hợp bôi trơn theo phương pháp nhúng chìm đầu dụng cụ:

  1. Nhớt bôi trơn công nghiệp Gear VG 150 EP.
  2. Mỡ bôi trơn công nghiệp gốc lithium.
  3. Bột than chì rắn nguyên chất.
  4. Hỗn hợp mỡ bôi trơn công nghiệp và bột than chì theo tỷ lệ khối lượng 1:1, kết hợp nhớt bôi trơn làm chất kết dính. Kết quả đo độ nhám $R_z$ và ảnh chụp hiển vi điện tử quét SEM cho thấy tổ hợp hỗn hợp than chì - mỡ bôi trơn (có nhớt kết dính) và dầu nhớt Gear VG 150 EP đem lại bề mặt phẳng nhẵn, hạn chế tối đa các vết cào xước do ma sát miết dẻo.

5. Phần mềm nào được sử dụng để mô phỏng biến dạng và thiết kế quy hoạch thực nghiệm trong luận án?

Luận án sử dụng phần mềm Abaqus (với thuật toán tích phân tường minh Explicit) để mô hình hóa tiếp xúc 3D, phân tích ứng suất, biến dạng và dự đoán vị trí nứt rách của phôi tấm nhôm A1050 H14. Phần mềm Minitab được sử dụng để thiết lập ma trận quy hoạch thực nghiệm (DOE), phân tích phương sai ANOVA, vẽ biểu đồ Pareto và trích xuất phương trình hồi quy toán học của hàm mục tiêu góc tạo hình $\alpha$.

Kết luận

Luận án của tác giả Ma Văn Việt đã giải quyết hoàn chỉnh các nội dung nghiên cứu về công nghệ tạo hình kim loại tấm biến dạng gia tăng hai điểm (TPIF) trên vật liệu hợp kim nhôm A1050 H14 dày 1,5 mm ở nhiệt độ phòng. Công trình đã thiết kế và chế tạo thành công bộ đồ gá TPIF dưỡng cố định bán phần hoạt động ổn định trên máy ISF chuyên dùng tại DCSELAB. Bằng việc kết hợp chặt chẽ giữa mô phỏng phần tử hữu hạn trên Abaqus và quy hoạch thực nghiệm trên Minitab, luận án đã làm sáng tỏ ảnh hưởng của 4 thông số công nghệ cốt lõi ($V_{xy}, \Delta z, D, n$) cùng điều kiện bôi trơn đến khả năng biến dạng giới hạn $\alpha_{max}$ và chất lượng bề mặt sản phẩm, tạo tiền đề công nghệ cho việc ứng dụng TPIF vào sản xuất cơ khí tấm mỏng loạt nhỏ tại Việt Nam.
