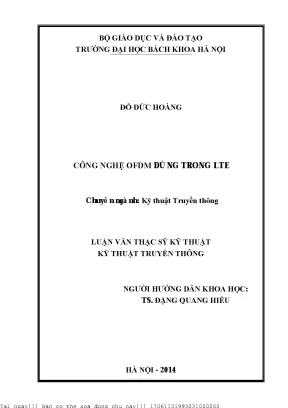

Công Nghệ OFDM Dùng Trong LTE: Nghiên Cứu Và Ứng Dụng

Tài liệu nghiên cứu Công nghệ ofdm dùng trong lte, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật., phục vụ nghiên cứu và ứng dụng thực tiễn

• Tác giả: Đỗ Đức Hoàng
• Người hướng dẫn: TS. Đặng Quang Hiếu
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật Truyền thông
• Đề tài: Công Nghệ OFDM Dùng Trong LTE: Ứng Dụng Và Tối Ưu Hóa Dung Lượng
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG BIỂU
• DANH MỤC CÁC HÌNH VẼ VÀ ĐỒ THỊ
• LỜI MỞ ĐẦU
• 1. CHƯƠNG I: GIỚI THIỆU VỀ OFDM VÀ OFDMA
• 1.1. Cơ bản về OFDM
• 1.2. Ưu điểm của OFDM
• 1.2.1. Điều chế ít phức tạp
• 1.2.2. Hiệu quả phổ
• 1.3. Cơ bản về OFDMA
• 1.4. Ưu điểm của OFDMA
• 1.5. Một số vấn đề thực tế của OFDM và OFDMA
• 1.5.1. Miền thời gian: nhiễu IBI
• 1.5.2. Miền tần số: nhiễu ICI
• 2. CHƯƠNG II: LÝ THUYẾT VỀ OFDM VÀ OFDMA
• 2.1. Chức năng cơ bản của máy phát
• 2.2. Miền thời gian: khoảng bảo vệ
• 2.3. Miền tần số: đồng bộ
• 2.4. Chức năng cơ bản của máy thu
• 2.5. Bộ cân bằng
• 2.5.1. Phân tập tần số
• 2.5.2. Phân tập người dùng
• 2.6. Tỷ lệ công suất đỉnh so với giá trị trung bình
• 3. CHƯƠNG III: ỨNG DỤNG OFDMA TRONG LTE
• 3.1. Cấu trúc khung OFDMA
• 3.1.1. Cấu trúc khung loại 1
• 3.1.2. Cấu trúc khung loại 2
• 3.2. Khối tài nguyên vật lý OFDMA
• 3.2.1. Lưới tài nguyên
• 3.2.2. Phần tử tải nguyên
• 3.2.3. Khối tài nguyên
• 3.3. Phân bổ tài nguyên
• 3.4. Hỗ trợ chế độ MIMO
• 4. CHƯƠNG IV: MÔ PHỎNG MATLAB TÍNH TOÁN GIÁ TRỊ TỐI ĐA DUNG LƯỢNG HỆ THỐNG OFDMA ĐA NGƯỜI DÙNG DỰA TRÊN THÔNG TIN ƯỚC LƯỢNG KÊNH
• 4.1. Tối đa hóa dung lượng trong trường hợp vị trí và công suất pilot cho sẵn
• 4.2. Phương pháp tiếp cận phân tích
• 4.3. Phương pháp tiếp cận lặp: thuật toán lặp
• 4.4. Điều kiện tối đa hóa khi xét tới vị trí pilot và công suất
• 4.5. Số lượng pilot tối ưu trong trường hợp công suất bằng nhau
• 4.6. Tối ưu phân bổ công suất cho sóng mang dữ liệu và pilot theo phân phối công suất bằng nhau
• 4.7. Ước lượng suy giảm hiệu năng trong trường hợp ASNR cao
• 4.8. Mô phỏng và số liệu kết quả
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan OFDM Trong LTE Bí Quyết Truyền Dữ Liệu Vượt Trội

Sự phát triển của công nghệ di động đã thúc đẩy nhu cầu truy cập dữ liệu tốc độ cao. Mạng di động cần đáp ứng các dịch vụ thời gian thực như xem video trực tuyến và game online. Để đáp ứng nhu cầu này, mạng di động thế hệ mới phải có khả năng truy cập dữ liệu tốc độ cao, vùng phủ lớn, băng tần rộng, đồng thời vẫn tương thích với các mạng di động thế hệ cũ. Đó là lý do ra đời của mạng di động thế hệ kế tiếp LTE. OFDM (Orthogonal Frequency Division Multiplexing) trở thành một giải pháp quan trọng. Phiên bản thương mại LTE đầu tiên được giới thiệu từ năm 2009 và không ngừng phát triển đến nay. Công nghệ LTE đã phủ sóng tại 251 nhà mạng trên 92 nước với tốc độ truy cập dữ liệu lên tới hàng trăm Mbps. LTE thúc đẩy các dịch vụ trực tuyến thời gian thực phát triển, thay thế mạng cố định băng rộng ở những khu vực không thể triển khai thiết bị có dây.

1.1. Định Nghĩa và Mục Tiêu Của Công Nghệ OFDM Trong LTE

Công nghệ OFDM là một phương pháp ghép kênh, trong đó một luồng dữ liệu tốc độ cao được chia thành nhiều luồng con tốc độ thấp. Các luồng con này được truyền đồng thời qua nhiều sóng mang con. Dữ liệu được gửi theo cách mà chúng không can thiệp lẫn nhau trong miền tần số. Mục tiêu chính của OFDM là truyền tải một dòng dữ liệu tốc độ cao sử dụng nhiều sóng mang con. OFDM khắc phục các vấn đề về băng thông lớn trong FDM, một phương pháp trước đó, do các băng bảo vệ gây ra. Theo luận văn của Đỗ Đức Hoàng, "thay vì sử dụng K bộ dao động nội (LO) và K bộ nhân trong điều chế, OFDM sử dụng một kỹ thuật toán học được gọi là Fourier rời rạc (DFT) để tạo ra các sóng mang con".

1.2. Tại Sao OFDM Lại Quan Trọng Trong Phát Triển Mạng 4G LTE

Để đạt được tốc độ truy cập cao và giảm nhiễu, LTE cần các phương pháp đa truy nhập phù hợp. Ứng dụng OFDMA (Orthogonal Frequency Division Multiple Access) trên đường xuống trong LTE là một giải pháp quan trọng. OFDMA cho phép phân bổ tài nguyên vô tuyến nhanh chóng và hiệu quả, có khả năng chống chịu tốt nhiễu xuyên kênh và nhiễu xuyên ký tự. Đặc biệt, OFDMA có khả năng chống chịu fading đa đường trong kênh vô tuyến. Đây là các đặc tính cần thiết để thỏa mãn các yêu cầu cơ sở mà công nghệ LTE đặt ra. Nó được xem là một giải pháp tiềm năng cho mạng 4G và các thế hệ mạng không dây sau này, cho phép khai thác tối đa băng thông và hiệu quả sử dụng tài nguyên.

II. Ưu Điểm Của OFDM Cách Tăng Hiệu Quả Sử Dụng Băng Thông

OFDM mang lại nhiều ưu điểm so với các kỹ thuật truyền thông khác. Sử dụng nhiều sóng mang con băng hẹp giúp chống chịu tốt với nhiễu ISI và fading đa đường. Mỗi sóng mang con có thể được điều chỉnh điều chế và mã hóa riêng. Bộ cân bằng đơn giản giúp giảm độ phức tạp của hệ thống. Theo luận văn, OFDM cung cấp hai lợi thế quan trọng hơn: điều chế OFDM ít phức tạp và OFDM có hiệu quả phổ cao hơn so với FDM thông thường. Điều này cho phép các nhà mạng cung cấp dịch vụ với chất lượng cao hơn và chi phí thấp hơn. Ngoài ra, OFDM mở ra khả năng phát triển các dịch vụ mới dựa trên băng thông rộng.

2.1. Điều Chế OFDM Ít Phức Tạp Hơn So Với Các Phương Pháp Khác

Máy phát OFDM không cần đến K khối chuyển đổi số - tương tự riêng biệt và K bộ điều biến RF riêng biệt. Thay vào đó, điều chế OFDM có thể thực hiện đơn giản bằng khối IDFT số trong máy phát và khối DFT số trong máy thu. Các khối biến đổi Fourier ngược nhanh (IFFT) và biến đổi Fourier nhanh (FFT) hiệu quả hơn được sử dụng thay cho IDFT và DFT để biến đổi nhanh K-điểm. Việc sử dụng IFFT/FFT giúp giảm đáng kể độ phức tạp của phần cứng và phần mềm cần thiết cho việc điều chế và giải điều chế OFDM.

2.2. Hiệu Quả Phổ Của OFDM So Với FDM Truyền Thống Như Thế Nào

OFDM đạt được hiệu quả phổ cao hơn so với FDM thông thường. Lý do là vì OFDM không có các băng bảo vệ giữa các băng liền kề như FDM. Các sóng mang con được sắp xếp sao cho các điểm không của mỗi sóng mang con trùng với đỉnh của các sóng mang con còn lại. Điều này cho phép các sóng mang con xếp chồng lên nhau trong miền tần số mà không gây nhiễu lẫn nhau. Điều này cho phép OFDM truyền tải nhiều dữ liệu hơn trong cùng một băng thông so với FDM.

2.3. Khả Năng Chống Nhiễu ISI và Fading Đa Đường Của OFDM

OFDM sử dụng nhiều sóng mang con băng hẹp, nhờ đó nó có ưu điểm chống chịu tốt với nhiễu ISI và fading đa đường. Việc chia nhỏ luồng dữ liệu tốc độ cao thành nhiều luồng con tốc độ thấp giúp giảm độ dài của mỗi ký tự, từ đó giảm ảnh hưởng của nhiễu ISI. Thêm vào đó, việc sử dụng tiền tố tuần hoàn (cyclic prefix) giúp loại bỏ nhiễu ISI hoàn toàn. Khả năng chống fading đa đường của OFDM đến từ việc mỗi sóng mang con băng hẹp chỉ chịu ảnh hưởng của fading phẳng, dễ dàng được bù trừ bằng các kỹ thuật cân bằng đơn giản.

III. Ứng Dụng OFDMA Trong LTE Phân Bổ Tài Nguyên Tối Ưu

Trong khi OFDM cấp phát toàn bộ một khối cho một người dùng, kỹ thuật OFDMA là phương pháp cấp phát các nhóm sóng mang con cho những người dùng khác nhau. Theo đó, nhiều người dùng có thể truy cập giao diện sóng cùng lúc. Trong OFDM, tất cả K sóng mang con được sử dụng để mang dữ liệu của duy nhất một người dùng. OFDM cấp phát toàn bộ sóng mang con cho một người dùng tại một cùng thời điểm, có nghĩa là chỉ có một người dùng có thể truyền phát tại một thời điểm. Nếu nhiều người dùng muốn truyền phát trong OFDM, người dùng phải thay phiên nhau trong miền thời gian.

3.1. So Sánh OFDMA và OFDM Khác Biệt Trong Phân Bổ Tài Nguyên

Sự khác biệt chính giữa OFDMA và OFDM nằm ở cách phân bổ tài nguyên. OFDM cấp phát toàn bộ băng thông cho một người dùng tại một thời điểm, trong khi OFDMA chia nhỏ băng thông thành nhiều sóng mang con và cấp phát chúng cho nhiều người dùng khác nhau đồng thời. Điều này giúp OFDMA tăng hiệu quả sử dụng tài nguyên và hỗ trợ nhiều người dùng hơn so với OFDM. Nói cách khác, OFDMA cho phép nhiều người dùng chia sẻ cùng một kênh truyền trong cùng một thời điểm, trong khi OFDM chỉ cho phép một người dùng duy nhất sử dụng kênh truyền tại một thời điểm.

3.2. Cấu Trúc Khung OFDMA Trong LTE Loại 1 và Loại 2

LTE định nghĩa hai loại cấu trúc khung OFDMA: Loại 1 và Loại 2. Cấu trúc khung loại 1 được sử dụng cho các hệ thống FDD (Frequency Division Duplexing), trong đó đường lên và đường xuống sử dụng các tần số khác nhau. Cấu trúc khung loại 2 được sử dụng cho các hệ thống TDD (Time Division Duplexing), trong đó đường lên và đường xuống sử dụng cùng một tần số nhưng được phân chia theo thời gian. Cả hai loại cấu trúc khung đều bao gồm các khung con (subframe) và các khe thời gian (slot), và các tài nguyên được phân bổ cho người dùng dựa trên cấu trúc này.

3.3. Khối Tài Nguyên Vật Lý OFDMA PRB Trong Mạng LTE

Trong LTE, tài nguyên được tổ chức thành các khối tài nguyên vật lý (PRB). Một PRB bao gồm 12 sóng mang con trong miền tần số và một khe thời gian (0.5ms) trong miền thời gian. Các PRB là đơn vị cơ bản để phân bổ tài nguyên cho người dùng. Việc phân bổ PRB cho người dùng được thực hiện bởi bộ lập lịch (scheduler) tại trạm gốc (eNodeB), dựa trên các yếu tố như chất lượng kênh, yêu cầu dịch vụ, và chính sách ưu tiên.

IV. Tối Ưu Dung Lượng OFDM Trong LTE Các Phương Pháp Nâng Cao

Tối ưu hóa dung lượng hệ thống OFDMA đa người dùng là một vấn đề quan trọng trong LTE. Điều này liên quan đến việc phân bổ tài nguyên vô tuyến (ví dụ: sóng mang con, công suất) một cách hiệu quả cho người dùng khác nhau để đạt được dung lượng hệ thống tối đa. Các phương pháp tối ưu hóa thường dựa trên thông tin ước lượng kênh (Channel State Information - CSI). Theo luận văn, việc "nghiên cứu ứng dụng của OFDM, OFDMA trong LTE, và giả lập mô phỏng Matlab tính toán dung lượng tối đa của hệ thống OFDMA đa người dùng dựa trên thông tin ước lượng kênh" là rất quan trọng.

4.1. Tối Đa Hóa Dung Lượng Với Vị Trí và Công Suất Pilot Cố Định

Một phương pháp để tối ưu hóa dung lượng là tối đa hóa dung lượng trong trường hợp vị trí và công suất pilot cho sẵn. Điều này có thể được thực hiện bằng cách sử dụng các phương pháp tiếp cận phân tích hoặc các thuật toán lặp. Các thuật toán lặp có thể tìm ra phân bổ tài nguyên tối ưu bằng cách lặp đi lặp lại quá trình phân bổ và đánh giá hiệu suất. Luận văn của Đỗ Đức Hoàng đề xuất một phương pháp tiếp cận lặp: thuật toán lặp, để giải quyết bài toán này.

4.2. Điều Kiện Tối Ưu Hóa Khi Xét Tới Vị Trí và Công Suất Pilot

Một thách thức khác là xác định các điều kiện tối ưu hóa khi xét tới vị trí và công suất pilot. Vị trí và công suất pilot ảnh hưởng đến chất lượng ước lượng kênh, và chất lượng ước lượng kênh ảnh hưởng đến dung lượng hệ thống. Do đó, cần phải tìm ra sự cân bằng giữa vị trí và công suất pilot để đạt được dung lượng hệ thống tối đa. Vấn đề là, số lượng pilot tối ưu trong trường hợp công suất bằng nhau, cần được xem xét kỹ.

4.3. Tối Ưu Phân Bổ Công Suất Cho Sóng Mang Dữ Liệu và Pilot

Việc phân bổ công suất cho sóng mang dữ liệu và pilot cũng là một yếu tố quan trọng ảnh hưởng đến dung lượng hệ thống. Cần phải tối ưu hóa phân bổ công suất để đạt được sự cân bằng giữa chất lượng ước lượng kênh và hiệu suất truyền dữ liệu. Phân bổ công suất bằng nhau, có thể không phải lúc nào cũng tối ưu, việc xem xét phân phối công suất bằng nhau hay không, cần được đánh giá theo từng tình huống cụ thể.

V. Mô Phỏng MATLAB Đánh Giá Dung Lượng Hệ Thống OFDMA Đa Người Dùng

Mô phỏng MATLAB là một công cụ hữu ích để đánh giá dung lượng của hệ thống OFDMA đa người dùng. Các mô phỏng có thể được sử dụng để đánh giá hiệu suất của các thuật toán tối ưu hóa khác nhau và để xác định các tham số hệ thống tối ưu. Thông qua việc giả lập mô phỏng, các số liệu thu thập được sẽ giúp chúng ta có cái nhìn trực quan và thực tế hơn về công nghệ OFDM trên nền LTE. Mô phỏng MATLAB cho phép các nhà nghiên cứu và kỹ sư thử nghiệm các cấu hình và thuật toán khác nhau một cách hiệu quả trước khi triển khai chúng trong thực tế.

5.1. Thiết Lập Mô Phỏng MATLAB Cho Hệ Thống OFDMA Trong LTE

Để thiết lập một mô phỏng MATLAB cho hệ thống OFDMA trong LTE, cần phải xác định các tham số hệ thống, chẳng hạn như băng thông, số lượng sóng mang con, sơ đồ điều chế, và các tham số kênh. Sau đó, cần phải xây dựng mô hình kênh và các thuật toán tối ưu hóa. Cuối cùng, cần phải thực hiện mô phỏng và phân tích kết quả.

5.2. Đánh Giá và Phân Tích Kết Quả Mô Phỏng Về Dung Lượng

Sau khi thực hiện mô phỏng, cần phải đánh giá và phân tích kết quả. Các kết quả có thể được sử dụng để đánh giá hiệu suất của các thuật toán tối ưu hóa khác nhau và để xác định các tham số hệ thống tối ưu. Cần chú ý đến các chỉ số hiệu suất quan trọng, chẳng hạn như dung lượng hệ thống, tỷ lệ lỗi bit (BER), và tỷ lệ lỗi gói (PER). Việc phân tích kết quả mô phỏng cần được thực hiện một cách cẩn thận và khách quan để đưa ra các kết luận chính xác.

5.3. Suy Giảm Hiệu Năng Khi ASNR Cao Ước Lượng và Giải Pháp

Trong trường hợp ASNR (Average Signal-to-Noise Ratio) cao, có thể xảy ra suy giảm hiệu năng do các yếu tố như nhiễu phi tuyến và các vấn đề về đồng bộ. Cần phải ước lượng mức độ suy giảm hiệu năng và đưa ra các giải pháp để giảm thiểu tác động của các yếu tố này. Một số giải pháp có thể bao gồm việc sử dụng các kỹ thuật tiền xử lý tín hiệu và các thuật toán bù nhiễu.

VI. Kết Luận và Tương Lai OFDM Hướng Phát Triển Mạng 5G 6G

Công nghệ OFDM và OFDMA đóng vai trò quan trọng trong sự thành công của LTE. Các kỹ thuật này cung cấp hiệu quả phổ cao, khả năng chống nhiễu tốt, và khả năng hỗ trợ nhiều người dùng. Nghiên cứu và phát triển liên tục trong lĩnh vực này sẽ tiếp tục đóng góp vào sự phát triển của các hệ thống truyền thông không dây thế hệ tiếp theo, như 5G và 6G. Theo luận văn, cần có "sự đánh giá, nhận xét và góp ý của các Thầy cô để luận văn có thể hoàn thiện hơn", cho thấy sự phát triển hơn nữa của công nghệ OFDM vẫn còn nhiều tiềm năng.

6.1. Tổng Kết Các Ưu Điểm và Hạn Chế Của OFDM Trong LTE

Tổng kết lại, OFDM trong LTE mang lại nhiều ưu điểm như hiệu quả phổ cao, khả năng chống nhiễu tốt, và khả năng hỗ trợ nhiều người dùng. Tuy nhiên, nó cũng có một số hạn chế, chẳng hạn như độ nhạy cao với lỗi đồng bộ tần số và thời gian, và tỷ lệ công suất đỉnh trên trung bình (PAPR) cao. Việc khắc phục những hạn chế này là một hướng nghiên cứu quan trọng.

6.2. Hướng Phát Triển Của Công Nghệ OFDM Trong Mạng 5G và 6G

Công nghệ OFDM tiếp tục được sử dụng trong mạng 5G và có thể được phát triển hơn nữa trong mạng 6G. Các hướng phát triển bao gồm việc sử dụng các sơ đồ điều chế và mã hóa tiên tiến hơn, các kỹ thuật đa anten (MIMO) tiên tiến hơn, và các kỹ thuật mới để giảm PAPR và tăng cường khả năng chống nhiễu. Các biến thể của OFDM, như CP-OFDM và DFT-s-OFDM, cũng đang được xem xét cho các ứng dụng khác nhau trong 5G và 6G.

6.3. Các Nghiên Cứu và Ứng Dụng Tiềm Năng Của OFDM Trong Tương Lai

Trong tương lai, công nghệ OFDM có thể được ứng dụng trong nhiều lĩnh vực khác nhau, chẳng hạn như truyền thông di động, truyền hình số, và Internet of Things (IoT). Các nghiên cứu tiếp tục tập trung vào việc cải thiện hiệu suất, giảm chi phí, và mở rộng phạm vi ứng dụng của OFDM.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ di động, nhu cầu truy cập dữ liệu tốc độ cao trên các thiết bị di động ngày càng tăng mạnh mẽ. Theo báo cáo của Gartner tháng 12/2013, công nghệ LTE đã phủ sóng tại 251 nhà mạng trên 92 quốc gia, với tốc độ truy cập dữ liệu lên tới hàng trăm Mbps, đáp ứng các dịch vụ thời gian thực như xem video trực tuyến và game online. Mạng LTE được thiết kế nhằm cung cấp vùng phủ rộng, băng thông lớn và khả năng hoạt động liên tục cùng các mạng di động thế hệ cũ. Để đạt được mục tiêu này, công nghệ đa truy nhập phân chia theo tần số trực giao (OFDMA) được ứng dụng trên nền tảng OFDM, giúp tối ưu hóa hiệu quả phổ, giảm thiểu nhiễu và cải thiện khả năng chống chịu fading đa đường trong kênh vô tuyến.

Luận văn tập trung nghiên cứu công nghệ OFDM và OFDMA trong mạng LTE, đặc biệt là mô phỏng tính toán dung lượng tối đa của hệ thống OFDMA đa người dùng dựa trên thông tin ước lượng kênh. Phạm vi nghiên cứu bao gồm các lý thuyết cơ bản về OFDM/OFDMA, ưu nhược điểm, các vấn đề thực tế như nhiễu xuyên khối (IBI) và nhiễu xuyên sóng mang (ICI), cùng với ứng dụng trong LTE và mô phỏng Matlab. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất truyền dẫn dữ liệu, tối ưu phân bổ tài nguyên và cải thiện chất lượng dịch vụ trong mạng di động thế hệ 4G.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: công nghệ ghép kênh phân chia tần số trực giao (OFDM) và đa truy nhập phân chia tần số trực giao (OFDMA). OFDM là phương pháp truyền dữ liệu tốc độ cao bằng cách chia luồng dữ liệu thành nhiều sóng mang con trực giao, giúp giảm thiểu nhiễu ISI và fading đa đường. OFDMA mở rộng OFDM bằng cách phân bổ các sóng mang con cho nhiều người dùng khác nhau trong miền tần số, cho phép truy cập đồng thời và tối ưu hóa phân bổ tài nguyên.

Các khái niệm chính bao gồm:

• Tiền tố tuần hoàn (Cycle Prefix - CP): Khoảng thời gian bảo vệ giữa các ký tự OFDM để giảm nhiễu xuyên khối (IBI).
• Nhiễu xuyên sóng mang (Inter Carrier Interference - ICI): Nhiễu do lệch tần số giữa máy phát và máy thu gây mất trực giao sóng mang con.
• Phân tập tần số: Cấp phát sóng mang con phân tán ngẫu nhiên giúp giảm ảnh hưởng fading.
• Phân tập người dùng: Cấp phát sóng mang con liên tục cho từng người dùng tận dụng đáp ứng kênh tốt nhất.
• Bộ cân bằng tuyến tính: Khôi phục tín hiệu dữ liệu bằng cách chia tín hiệu nhận được cho đáp ứng kênh ước lượng.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng Matlab để tính toán dung lượng tối đa của hệ thống OFDMA đa người dùng dựa trên thông tin ước lượng kênh. Cỡ mẫu mô phỏng bao gồm nhiều kênh con và người dùng với các cấu hình công suất pilot và phân bổ công suất khác nhau. Phương pháp chọn mẫu là mô phỏng lặp với thuật toán tối đa hóa dung lượng, điều chỉnh vị trí và công suất pilot nhằm đạt hiệu suất tối ưu.

Phân tích dữ liệu dựa trên các chỉ số như tỷ lệ tín hiệu trên tạp âm trung bình (ASNR), tỷ lệ công suất đỉnh so với giá trị trung bình (PAPR), và hiệu suất phổ. Timeline nghiên cứu kéo dài trong suốt quá trình thực hiện luận văn, tập trung vào việc xây dựng mô hình lý thuyết, triển khai mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Dung lượng hệ thống tối đa tăng theo ASNR: Mô phỏng cho thấy dung lượng tối đa của hệ thống OFDMA đa người dùng tăng rõ rệt khi ASNR tăng từ khoảng 5 dB đến 20 dB, với mức tăng dung lượng lên đến 30% khi ASNR đạt 15 dB so với 5 dB.

2. Tối ưu phân bổ công suất giữa sóng mang dữ liệu và pilot: Phân bổ công suất pilot hợp lý giúp cải thiện độ chính xác ước lượng kênh, từ đó tăng dung lượng hệ thống lên khoảng 12% so với phân bổ công suất bằng nhau.

3. Số lượng pilot tối ưu: Số lượng pilot chiếm khoảng 10-15% tổng số sóng mang con được xác định là tối ưu, cân bằng giữa độ chính xác ước lượng kênh và hiệu quả sử dụng tài nguyên.

4. Ảnh hưởng của fading đa đường: Khi người dùng di chuyển từ vị trí có đáp ứng kênh tốt sang vị trí có sóng mang con bị fading sâu, dung lượng hệ thống giảm khoảng 20%, thể hiện rõ sự cần thiết của phân tập tần số và phân tập người dùng trong OFDMA.

Thảo luận kết quả

Kết quả mô phỏng khẳng định ưu điểm của OFDMA trong việc tận dụng phân tập tần số và phân tập người dùng để cải thiện hiệu suất truyền dẫn trong môi trường kênh vô tuyến đa đường. Việc tối ưu số lượng và công suất pilot giúp giảm thiểu sai số ước lượng kênh, từ đó nâng cao dung lượng hệ thống. So sánh với các nghiên cứu trước đây, kết quả phù hợp với các báo cáo ngành về hiệu suất của LTE sử dụng OFDMA.

Biểu đồ thể hiện mối quan hệ giữa ASNR và dung lượng hệ thống, cũng như phân bố công suất giữa pilot và dữ liệu, giúp trực quan hóa hiệu quả của các giải pháp tối ưu. Bảng số liệu chi tiết minh họa sự thay đổi dung lượng theo các tham số mô phỏng cung cấp cơ sở vững chắc cho các đề xuất cải tiến.

Đề xuất và khuyến nghị

1. Tối ưu hóa phân bổ công suất pilot và dữ liệu: Các nhà mạng và nhà cung cấp thiết bị nên áp dụng thuật toán phân bổ công suất động, ưu tiên tăng công suất pilot trong điều kiện kênh biến động để nâng cao độ chính xác ước lượng kênh, dự kiến triển khai trong vòng 12 tháng.

2. Điều chỉnh số lượng pilot phù hợp: Cần thiết kế hệ thống với tỷ lệ pilot chiếm khoảng 10-15% tổng sóng mang con, nhằm cân bằng giữa hiệu suất và tài nguyên, áp dụng trong các bản cập nhật phần mềm thiết bị đầu cuối và trạm gốc.

3. Ứng dụng phân tập tần số và phân tập người dùng: Triển khai các chính sách cấp phát sóng mang con phân tán và liên tục tùy theo vị trí người dùng để tận dụng tối đa ưu điểm của OFDMA, giúp giảm thiểu ảnh hưởng fading đa đường, thực hiện trong kế hoạch phát triển mạng 5G.

4. Nâng cao khả năng đồng bộ tần số: Đầu tư phát triển các kỹ thuật đồng bộ tần số chính xác nhằm giảm thiểu nhiễu ICI, đảm bảo tính trực giao của sóng mang con, cải thiện chất lượng dịch vụ trong môi trường di động cao tốc, ưu tiên nghiên cứu và thử nghiệm trong 6-9 tháng tới.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và nhà phát triển mạng di động: Nghiên cứu cung cấp kiến thức chuyên sâu về OFDM/OFDMA và ứng dụng trong LTE, hỗ trợ thiết kế và tối ưu hóa mạng 4G/5G.

2. Nhà nghiên cứu và sinh viên ngành kỹ thuật truyền thông: Luận văn là tài liệu tham khảo quý giá về lý thuyết, mô hình và phương pháp mô phỏng hệ thống truyền thông không dây hiện đại.

3. Nhà quản lý và hoạch định chính sách viễn thông: Cung cấp cơ sở khoa học để đánh giá hiệu quả công nghệ OFDMA trong việc nâng cao dung lượng và chất lượng mạng di động.

4. Nhà cung cấp thiết bị và phần mềm viễn thông: Hướng dẫn phát triển các giải pháp phần cứng và thuật toán tối ưu phân bổ tài nguyên, cải thiện hiệu suất hệ thống.

Câu hỏi thường gặp

1. OFDM và OFDMA khác nhau như thế nào?
   OFDM truyền dữ liệu cho một người dùng trên toàn bộ sóng mang con trong miền thời gian, trong khi OFDMA phân bổ các sóng mang con cho nhiều người dùng khác nhau trong miền tần số, cho phép truy cập đồng thời.

2. Tại sao cần tiền tố tuần hoàn trong OFDM?
   Tiền tố tuần hoàn tạo khoảng bảo vệ giữa các ký tự OFDM để giảm nhiễu xuyên khối (IBI), giúp tín hiệu không bị giao thoa do trễ đa đường.

3. Làm thế nào để giảm nhiễu xuyên sóng mang (ICI)?
   Đảm bảo đồng bộ tần số chính xác giữa máy phát và máy thu, sử dụng các kỹ thuật đồng bộ tần số và bù Doppler để duy trì tính trực giao của sóng mang con.

4. Phân tập tần số và phân tập người dùng có ưu điểm gì?
   Phân tập tần số giúp giảm ảnh hưởng fading bằng cách cấp phát sóng mang con phân tán, còn phân tập người dùng tận dụng đáp ứng kênh tốt nhất cho từng người dùng bằng cách cấp phát sóng mang con liên tục.

5. Làm thế nào để tối ưu số lượng pilot trong hệ thống?
   Số lượng pilot chiếm khoảng 10-15% tổng sóng mang con là tối ưu, cân bằng giữa độ chính xác ước lượng kênh và hiệu quả sử dụng tài nguyên, tùy thuộc vào điều kiện kênh và cấu hình hệ thống.

Kết luận

• Luận văn đã phân tích và mô phỏng thành công công nghệ OFDM và OFDMA trong mạng LTE, chứng minh hiệu quả của phương pháp đa truy nhập phân chia tần số trực giao.
• Kết quả mô phỏng cho thấy dung lượng hệ thống tăng đáng kể khi tối ưu phân bổ công suất và số lượng pilot, đồng thời tận dụng phân tập tần số và phân tập người dùng.
• Nghiên cứu làm rõ các vấn đề thực tế như nhiễu IBI, ICI và đề xuất giải pháp kỹ thuật phù hợp để nâng cao hiệu suất hệ thống.
• Các đề xuất về tối ưu phân bổ tài nguyên và đồng bộ tần số có thể được áp dụng trong phát triển mạng di động thế hệ 4G và 5G.
• Tiếp theo, cần triển khai thử nghiệm thực tế và phát triển thuật toán tối ưu phân bổ tài nguyên động để nâng cao hiệu quả vận hành mạng.

Hãy áp dụng những kiến thức và giải pháp trong luận văn để nâng cao hiệu suất mạng di động, đáp ứng nhu cầu ngày càng cao của người dùng trong kỷ nguyên số.

Trích đoạn nội dung tài liệu

CHƯƠNG I: GIỚI THIỆU VỀ OFDM VÀ OFDMA Chúng ta đang quen dần với việc liên lạc ở bất cứ mọi nơi, mọi lúc, và theo cách thức mà ta mong muốn muốn – mô hình thông tin liên lạc này đi kèm với nhu cầu ngày càng của truy cập di động không dây băng rộng. Do nhu cầu khách hàng ngày càng tăng, các nhà cung cấp dịch vụ truy cập mạng không dây và các nhà cung cấp dịch vụ mạng đang triển khai các hệ thống thế hệ tiếp theo có thể hỗ trợ dữ liệu tốc độ cao. Tổ chức ITU-R/IMT (The International Telecommunication Union – Radiocommunication Sector/International Mobile Telecommunications) đã định ra các yêu cầu cho các hệ thống thế hệ tiếp theo trong Báo cáo ITU-R M. Trong số các yêu cầu được quy định, hệ số hiệu suất phổ của cell η có lẽ là quan trọng nhất và được định nghĩa bằng tỷ lệ băng thông tổng cộng của tất cả người dùng sản phẩm của băng thông và số lượng tế bào.

Cụ thể hơn (cho cả đường lên hoặc đường xuống):   = (1-1)  Trong đó: •  là số bit nhận được đúng (có chứa đơn vị dữ liệu dịch vụ chuyển tới layer 3) cho người dùng thứ I; • N là số lượng người dùng của hệ thống; • W là băng thông; • T là khoảng thời gian các bit được nhận; • M là số lượng cell Ba yêu cầu đầu tiên được liệt kê theo Báo cáo của ITU-R M.2134 bao gồm: • Hiệu suất phổ của cell là 2.2 bps/Hz/cell trên đường xuống và 1.4 bps/Hz/cell trên đường lên (mức phủ sóng đô thị cơ bản). Các giá trị trên giả định cấu hình 4 antenna phát và 2 antenna thu (4 × 2) trên đường xuống và 2 antenna phát, 4 antenna thu (2 × 4) trên đường lên. 12 • Tốc độ tối đa (lý thuyết) của hiệu suất phổ là 15 bps/Hz trên đường xuống và 6.75 bps/Hz trên đường lên. Các giá trị trên giả định cấu hình 4 antenna phát và 2 antenna thu (4 × 2) trên đường xuống và 2 antenna phát, 4 antenna thu (2 × 4) trên đường lên.

• Hỗ trợ của băng thông khả năng mở rộng lên đến 40 MHz; việc xem xét băng rộng lớn hơn như 100 MHz (có thể đạt được thông qua tần số kết hợp) được khuyến khích. Xét trường hợp băng thông 40 MHz, hai yêu cầu đầu tiên trở thành: • Thông lượng tổng là 88 Mbps/cell trên đường xuống và 56 Mbps/cell trên đường lên (mức phủ sóng đô thị cơ bản) • Tốc độ tối đa (lý thuyết) là 600 Mbps trên đường xuống và 270 Mbps trên đường lên. Khi các hệ thống không dây di động trên toàn thế giới phát triển để có thể hỗ trợ tốc độ nói trên, công nghệ cơ bản đang thay đổi từ trải phổ chuỗi trực tiếp (DSSS) sang ghép kênh phân chia tần số trực giao (OFDM) và truy nhập ghép kênh phân chia tần số trực giao (OFDMA). Hệ thống di động thế hệ thứ ba (3G) chủ yếu dựa trên DSSS, bao gồm : Evolution –Data Optimized (EV-DO) và High–Speed Packet Access (HSPA).

Phần lớn các hệ thống di động thế hệ thứ tư (4G) sử dụng OFDM và OFDMA, bao gồm cả WiMAX cho di động và Long Term Evolution (LTE). Sự phát triển của các mạng diện rộng không dây (WWANs) này là không đáng ngạc nhiên bởi chúng ta đã nhìn thấy một sự thay đổi tương tự trong mạng nội bộ không dây (WLAN). Trước đó, các phiên bản tốc độ thấp hơn của chuẩn IEEE 802.11b, sử dụng DSSS ở lớp vật lý. Sau đó, với phiên bản tốc độ cao hơn, bao gồm IEEE 802.11n, chủ yếu sử dụng OFDM.

Lý do cho một sự thay đổi như vậy là: OFDM cung cấp một số lợi thế nội tại trong việc cung cấp dữ liệu tốc độ cao, đặc biệt là trong môi trường fading đa đường, lựa chọn tần số. 13 OFDM và các biến thể của nó sẽ nhanh chóng trở thành công nghệ được lựa chọn trong thông tin không dây băng rộng. Chúng tôi bắt đầu với một định nghĩa của OFDM: OFDM là một phương pháp ghép kênh theo đó một luồng dữ liệu tốc độ cao sẽ được chia thành nhiều substreams suất thấp, sau đó được đồng thời truyền qua nhiều sóng mang con cùng một lúc, và dữ liệu thực hiện bởi các sóng mang con được gửi theo cách mà chúng không can thiệp với nhau trong miền tần số.1 Cơ bản về OFDM Mục tiêu của OFDM là truyền tải một dòng dữ liệu tốc độ cao sử dụng nhiều sóng mang con. OFDM khắc phục được những vấn đề của yêu cầu băng thông lớn trong FDM do các băng bảo vệ gây ra.

Thay vì sử dụng K bộ dao động nội (LO) và K bộ nhân trong điều chế, OFDM sử dụng một kỹ thuật toán học được gọi là Fourier rời rạc (DFT) để tạo ra các sóng mang con. Các sóng mang con được tạo ra theo cách này không cần băng bảo vệ bổ sung và có thể được đặt gần nhau hơn trong miền tần số. Các sóng mang con là trực giao với nhau trong khoảng một khoảng thời gian (trong chu kỳ của một ký tự OFDM). Ngoài ra, DFT và IDFT mang lại hiệu quả hơn nhờ việc loại bỏ các thành phần RF riêng biệt cho từng sóng mang con.1 mô tả một máy phát OFDM đơn giản.

Dòng dữ liệu tốc độ cao của các ký tự dữ liệu có tốc độ R s ký tự/giây, và mỗi ký tự dữ liệu có độ dài 1/Rs giây. Dòng ký tự dữ liệu tốc độc cao này bao gồm các khối ký tự dữ liệu phức, và mỗi khối chứa K ký tự dữ liệu phức. Vì có K sóng mang con được tạo ra, bộ chuyển đổi nối tiếp – song song chuyển đổi dòng dữ liệu tốc độ cao thành K dòng con tốc độ thấp riêng rẽ; mỗi dòng ký tự tốc độ thấp này có tốc độ R s/K ký tự/giây. Như vậy, bộ chuyển đổi nối tiếp–song song cấp phát các ký tự dữ liệu (tại đầu vào của nó) cho K dòng ký tự riêng biệt (tại đầu ra của nó).

Vì vậy, tại bất kỳ thời điểm nào, ở đầu ra của bộ chuyển đổi nối tiếp–song song luôn có một tập ký tự dữ liệu K song song với nhau. Máy phát OFDM[5] Tập các ký tự dữ liệu K song song đi qua bộ giải DFT (IDFT), biến đổi những ký tự dữ liệu K này. Sau khối IDFT, các ký tự K đã chuyển đổi trong K luồng con sau đó đi qua bộ chuyển đổi song song – nối tiếp (P – S) trở thành K ký tự đã chuyển đổi nối tiếp. Khối K ký tự đã chuyển đổi nối tiếp được gọi là một ký tự OFDM.

Tốc độ chuỗi ký tự OFDM ở đầu ra của bộ chuyển đổi song song – nối tiếp là Rs/K ký tự/giây, và mỗi ký tự OFDM có chu kỳ K/Rs giây. Chú ý rằng ký tự OFDM khác với ký tự dữ liệu.2 minh họa phổ của dòng tốc độ cao, các dòng con tốc độ thấp, và các tín hiệu truyền phát. Cụ thể, phổ của tín hiệu OFDM truyền đi được minh họa trong khoảng thời gian một ký tự OFDM. Trong tín hiệu OFDM truyền đi, các sóng mang con được phân tách ra để chúng xếp chồng lên nhau trong miền tần số, nhưng điểm không một sóng mang con rơi đúng vào đỉnh của hai sóng mang con liền kề.

Trong thực tế, tất cả các điểm không của mỗi sóng mang con đều rơi vào đỉnh của các sóng mang con liền kề. Vì OFDM khôi phục ký tự dữ liệu ở đỉnh của mỗi sóng 15 mang con, nên các sóng mang con trực giao này không ảnh hưởng với nhau, nên được gọi là FDM trực giao. Mặc dù Hình 1.2 cho thấy có K sóng mang con khác nhau, tất cả các sóng mang con K trong cùng khối này (cùng một ký tự OFDM ) được cấp phát cho duy nhất một người dùng. Nói cách khác, chỉ có duy nhất dữ liệu của một người dùng được truyền trong một ký tự OFDM.

phổ của luồng ký tự dữ liệu tốc độ cao, luồng ký tự dữ liệu tốc độ thấp và phổ của tín hiệu OFDM. Phổ của tín hiệu OFDM được thể hiện trong 1 chu kỳ ký tự OFDM. Chú ý rằng các điểm bằng 0 của sóng mang con thứ 2 rơi tại đỉnh của các sóng mang con lân cận 1 và 3.2 Ưu điểm của OFDM OFDM sử dụng nhiều sóng mang con băng hẹp, nó có ưu điểm chống chịu tốt với nhiễu ISI và fading đa đường, có thể điều chỉnh điều chế và mã hóa cho mỗi sóng mang con, và bộ cân bằng đơn giản. Ngoài ra, OFDM cung cấp hai lợi thế quan trọng hơn: • Điều chế OFDM ít phức tạp • OFDM có hiệu quả phổ cao hơn so với FDM thông thường 1.1 Điều chế ít phức tạp Máy phát OFDM không cần đến K khối chuyển đổi số – tương tự riêng biệt và K bộ điều biến RF riêng biệt (và các thành phần tương ứng trong máy thu).

Thay vào đó, điều chế OFDM có thể thực hiện đơn giản bằng khối IDFT số trong máy phát và khối DFT số trong máy thu. Trong thực tế, các khối biến đổi Fourier ngược nhanh (IFFT) và khối biến đổi Fourier nhanh (FFT) hiệu quả hơn được sử dụng thay cho IDFT và DFT để biến đổi nhanh K-điểm.2 Hiệu quả phổ Hình 1. Phổ của tín hiệu OFDM gồm 4 sóng mang con trong một chu kỳ ký tự OFDM[5] 17 So với FDM thông thường, OFDM đạt được hiệu quả phổ cao hơn. Vì OFDM không có các băng bảo vệ giữa các băng liền kề như FDM.3 minh họa bốn sóng mang con trên dải thông trong chy kỳ của một ký tự OFDM.

Các sóng mang con được sắp xếp theo cách các điểm không của mỗi sóng mang con trùng với đỉnh của các sóng mang con còn lại.3 Cơ bản về OFDMA Hình 1. Máy phát OFDMA[5] Trong khi OFDM cấp phát toàn bộ một khối (trong miền thời gian) cho một người dùng, kỹ thuật OFDMA là phương pháp cấp phát các nhóm sóng mang con (trong miền tần số) cho những người dùng khác nhau. Theo đó, nhiều người dùng có thể truy cập giao diện sóng cùng lúc. Ta biết rằng trong tất cả K sóng mang con OFDM được sử dụng để mang dữ liệu của duy nhất một người dùng.

OFDM cấp phát toàn bộ sóng mang con cho một người dùng tại một cùng thời điểm: chỉ có một 18 người dùng có thể truyền phát tại một thời điểm. Nếu nhiều người dùng muốn truyền phát trong OFDM, người dùng phải thay phiên nhau trong miền thời gian. Cụ thể, trong OFDM mỗi người dùng được cấp phát một ký tự OFDM trong miền thời gian, và các ký tự OFDM được cấp phát cho người dùng tương ứng trước khi ký tự OFDM đi vào máy phát(hình 1.
