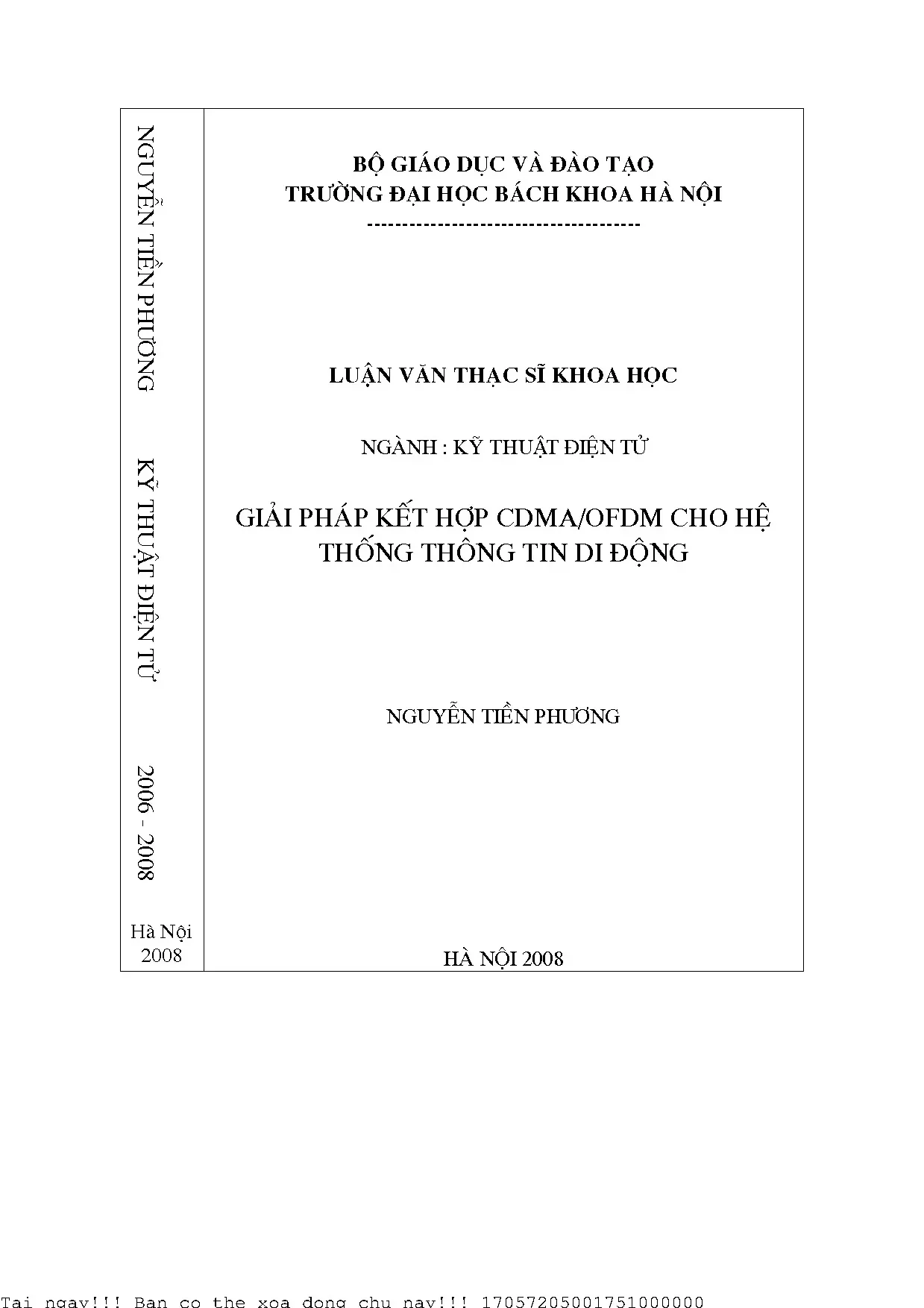

Giải pháp kết hợp CDMA/OFDM cho hệ thống thông tin di động

Tài liệu nghiên cứu Giải pháp kết hợp cdmaofdm ho hệ thống thông tin di động, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Nguyễn Tiến Phương
• Người hướng dẫn: TS. Đào Ngọc Chiến
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Giải Pháp Kết Hợp CDMA/OFDM Cho Hệ Thống Thông Tin Di Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: LÝ THUYẾT VỀ KÊNH VÔ TUYẾN
• 1.1. Kênh truyền vô tuyến
• 1.2. Các hiện tượng ảnh hưởng đến chất lượng kênh truyền
• 1.2.1. Hiệu ứng đa đường (Multipath)
• 1.2.2. Hiệu ứng Doppler
• 1.2.3. Hiệu ứng bóng râm (Shadowing)
• 1.3. Các dạng kênh truyền
• 1.3.1. Kênh truyền chọn lọc tần số và Kênh truyền Fading phẳng
• 1.3.2. Kênh truyền chọn lọc thời gian và Kênh truyền không chọn lọc thời gian
• 1.4. Các đặc trưng của kênh fading
• 1.4.1. Hệ thống ngẫu nhiên phụ thuộc thời gian
• 1.4.2. Khái niệm đáp ứng xung của kênh truyền
• 1.4.3. Mô hình quá trình dừng theo nghĩa rộng tán xạ không tương quan (WSSUS)
• 2. CHƯƠNG 2: ĐIỀU CHẾ PHÂN CHIA THEO TẦN SỐ TRỰC GIAO (OFDM)
• 3. CHƯƠNG 3: HỆ THỐNG ĐA TRUY NHẬP KÊNH TRUYỀN ĐA SONG MANG PHÂN CHIA THEO MÃ (MC–CDMA)
• 4. CHƯƠNG 4: HỆ THỐNG CẢI THIỆN HIỆU SUẤT CHO THÔNG TIN DI ĐỘNG SỬ DỤNG CÔNG NGHỆ CDMA/OFDM

Tóm tắt

I. Tổng Quan Về Giải Pháp Kết Hợp CDMA OFDM Mới Nhất

Trong bối cảnh nhu cầu trao đổi thông tin di động ngày càng tăng, việc tìm kiếm các giải pháp nâng cao dung lượng và tốc độ truyền dữ liệu trở nên cấp thiết. Bài viết này giới thiệu tổng quan về giải pháp kết hợp CDMA/OFDM, một kỹ thuật hứa hẹn cho các hệ thống thông tin di động tương lai. CDMA nổi bật với khả năng hỗ trợ nhiều người dùng, chống nhiễu đa đường và bảo mật cao. OFDM lại vượt trội trong truyền dữ liệu tốc độ cao, tiết kiệm băng thông và giảm độ phức tạp của hệ thống. Sự kết hợp giữa hai công nghệ này, hay còn gọi là MC-CDMA, mang lại những ưu điểm vượt trội, đáp ứng nhu cầu ngày càng cao của người dùng về dịch vụ đa phương tiện và tốc độ truyền tải. Theo nghiên cứu, MC-CDMA là ứng cử viên sáng giá cho hệ thống thông tin di động thế hệ tiếp theo.

1.1. Lịch sử phát triển và tiềm năng của MC CDMA

MC-CDMA ra đời từ sự kết hợp giữa CDMA và OFDM, kế thừa ưu điểm của cả hai. Nó cho phép đạt tốc độ truyền cao, chống fading chọn lọc tần số, sử dụng băng thông hiệu quả, bảo mật tốt và giảm độ phức tạp hệ thống. Với các ưu điểm vượt trội, MC-CDMA được đánh giá là một trong những công nghệ tiềm năng cho các hệ thống thông tin di động tương lai. Nó đáp ứng được nhu cầu ngày càng cao về tốc độ và dung lượng, đồng thời đảm bảo chất lượng dịch vụ cho người dùng.

1.2. Ưu điểm nổi bật của việc kết hợp CDMA và OFDM

Sự kết hợp giữa CDMA và OFDM mang lại nhiều lợi ích. OFDM cung cấp khả năng chống lại fading chọn lọc tần số và hiệu quả sử dụng băng tần cao. CDMA mang lại khả năng đa truy nhập linh hoạt và chống nhiễu tốt. Kết hợp cả hai, MC-CDMA có thể cung cấp tốc độ truyền dữ liệu cao, khả năng phục hồi tốt trong môi trường kênh truyền phức tạp và hiệu quả sử dụng tài nguyên tần số tối ưu. Điều này làm cho MC-CDMA trở thành một lựa chọn hấp dẫn cho các hệ thống thông tin di động hiện đại.

II. Thách Thức Lớn Khi Triển Khai CDMA OFDM và Cách Vượt Qua

Mặc dù mang lại nhiều ưu điểm, việc triển khai giải pháp kết hợp CDMA/OFDM cũng đối mặt với không ít thách thức. Các vấn đề về đồng bộ hóa tần số và thời gian, cũng như việc quản lý công suất và nhiễu xuyên kênh (ICI) trở nên phức tạp hơn. Ngoài ra, việc thiết kế các thuật toán xử lý tín hiệu hiệu quả để khai thác tối đa lợi ích của cả hai công nghệ cũng là một bài toán khó. Các nhà nghiên cứu cần tập trung vào việc phát triển các kỹ thuật tiên tiến để giải quyết những thách thức này và đảm bảo hiệu suất hoạt động ổn định của hệ thống. Việc đối mặt và vượt qua những khó khăn này là chìa khóa để ứng dụng rộng rãi MC-CDMA.

2.1. Các vấn đề về đồng bộ hóa và quản lý nhiễu trong MC CDMA

Trong hệ thống MC-CDMA, việc duy trì đồng bộ hóa tần số và thời gian chính xác là rất quan trọng. Sự không đồng bộ có thể dẫn đến ICI và làm suy giảm hiệu suất hệ thống. Các thuật toán đồng bộ hóa phức tạp cần được thiết kế để đảm bảo độ chính xác cao. Bên cạnh đó, việc quản lý nhiễu, đặc biệt là nhiễu giữa các người dùng và nhiễu từ các hệ thống khác, cũng là một thách thức lớn. Các kỹ thuật giảm nhiễu hiệu quả là cần thiết để cải thiện chất lượng tín hiệu và tăng dung lượng hệ thống.

2.2. Yêu cầu về thiết kế thuật toán xử lý tín hiệu phức tạp

Để khai thác tối đa lợi ích của MC-CDMA, cần có các thuật toán xử lý tín hiệu phức tạp. Các thuật toán này phải có khả năng giảm nhiễu, bù kênh truyền và giải mã tín hiệu một cách hiệu quả. Việc thiết kế các thuật toán này đòi hỏi kiến thức sâu rộng về lý thuyết thông tin, xử lý tín hiệu số và các kỹ thuật tối ưu hóa. Đồng thời, cần phải cân nhắc đến độ phức tạp tính toán của các thuật toán để đảm bảo tính khả thi trong triển khai thực tế.

III. Phương Pháp Ghép Kênh Tần Số Trực Giao OFDM Chi Tiết

OFDM là một kỹ thuật điều chế đa sóng mang, chia băng thông thành nhiều kênh con hẹp trực giao. Mỗi kênh con truyền một phần nhỏ dữ liệu, giảm thiểu ảnh hưởng của fading chọn lọc tần số và nhiễu xuyên ký tự (ISI). Ưu điểm của OFDM là khả năng truyền dữ liệu tốc độ cao, hiệu quả sử dụng băng tần cao và độ phức tạp tính toán thấp nhờ sử dụng biến đổi Fourier nhanh (FFT). OFDM được ứng dụng rộng rãi trong các hệ thống thông tin vô tuyến và hữu tuyến. Phương pháp này đóng vai trò quan trọng trong giải pháp kết hợp CDMA/OFDM.

3.1. Nguyên tắc hoạt động của điều chế OFDM

OFDM hoạt động bằng cách chia băng thông thành nhiều sóng mang con trực giao. Dữ liệu được chia thành nhiều luồng nhỏ và điều chế trên các sóng mang con này. Do các sóng mang con trực giao, chúng không gây nhiễu lẫn nhau, cho phép truyền dữ liệu hiệu quả hơn. OFDM sử dụng biến đổi FFT và biến đổi FFT ngược (IFFT) để thực hiện điều chế và giải điều chế, giúp giảm độ phức tạp tính toán.

3.2. Ưu và nhược điểm của kỹ thuật OFDM so với các kỹ thuật khác

OFDM có nhiều ưu điểm so với các kỹ thuật điều chế khác như: khả năng chống fading chọn lọc tần số, hiệu quả sử dụng băng tần cao và độ phức tạp tính toán thấp. Tuy nhiên, OFDM cũng có một số nhược điểm như: độ nhạy cảm với sự không đồng bộ tần số và yêu cầu độ tuyến tính cao của bộ khuếch đại công suất. Mặc dù vậy, những ưu điểm của OFDM thường vượt trội hơn nhược điểm, khiến nó trở thành một lựa chọn phổ biến cho nhiều ứng dụng.

IV. Hướng Dẫn Kết Hợp CDMA và OFDM Để Tối Ưu Hiệu Suất

Để kết hợp CDMA và OFDM một cách hiệu quả, cần xem xét các yếu tố như cấu trúc hệ thống, phương pháp điều chế, và thuật toán xử lý tín hiệu. Một cách tiếp cận phổ biến là sử dụng CDMA để phân chia kênh cho nhiều người dùng, sau đó sử dụng OFDM để truyền dữ liệu cho mỗi người dùng trên các sóng mang con trực giao. Việc lựa chọn mã trải phổ phù hợp và thiết kế bộ thu tối ưu cũng rất quan trọng. Kết hợp CDMA/OFDM đúng cách có thể mang lại hiệu suất vượt trội so với việc sử dụng riêng lẻ từng công nghệ. Nghiên cứu về MC-CDMA đang tập trung vào các kỹ thuật kết hợp hiệu quả nhất.

4.1. Các cấu trúc hệ thống MC CDMA phổ biến

Có nhiều cấu trúc hệ thống MC-CDMA khác nhau, mỗi cấu trúc có ưu và nhược điểm riêng. Một cấu trúc phổ biến là trải phổ tín hiệu CDMA trên các sóng mang con OFDM. Một cấu trúc khác là sử dụng CDMA để phân chia kênh cho nhiều người dùng, sau đó sử dụng OFDM để truyền dữ liệu cho mỗi người dùng. Việc lựa chọn cấu trúc phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng.

4.2. Lựa chọn mã trải phổ và thiết kế bộ thu tối ưu cho MC CDMA

Việc lựa chọn mã trải phổ phù hợp là rất quan trọng trong hệ thống MC-CDMA. Các mã trực giao như mã Walsh-Hadamard thường được sử dụng để giảm nhiễu giữa các người dùng. Thiết kế bộ thu tối ưu cũng là một yếu tố quan trọng. Các kỹ thuật tách sóng đa người dùng (MUD) có thể được sử dụng để giảm nhiễu và cải thiện hiệu suất hệ thống.

V. Ứng Dụng Thực Tiễn của CDMA OFDM Trong Thông Tin Di Động

Giải pháp kết hợp CDMA/OFDM đã được ứng dụng trong nhiều hệ thống thông tin di động, bao gồm các hệ thống 4G và 5G. MC-CDMA được sử dụng để cung cấp tốc độ truyền dữ liệu cao, dung lượng lớn và chất lượng dịch vụ tốt cho người dùng. Ngoài ra, CDMA/OFDM còn được ứng dụng trong các hệ thống truyền hình số quảng bá (DVB) và truyền thanh số quảng bá (DAB). Sự linh hoạt và hiệu quả của công nghệ này khiến nó trở thành một lựa chọn hấp dẫn cho nhiều ứng dụng khác nhau.

5.1. Triển khai CDMA OFDM trong các hệ thống 4G và 5G

MC-CDMA đóng vai trò quan trọng trong các hệ thống 4G và 5G. Nó giúp cung cấp tốc độ truyền dữ liệu cao hơn, dung lượng lớn hơn và độ trễ thấp hơn. OFDM được sử dụng rộng rãi trong các hệ thống 4G như LTE và WiMAX. MC-CDMA cũng được xem xét cho các hệ thống 5G để đáp ứng nhu cầu ngày càng tăng về tốc độ và dung lượng.

5.2. Ứng dụng CDMA OFDM trong truyền hình và truyền thanh số

CDMA/OFDM cũng được ứng dụng trong các hệ thống truyền hình số quảng bá (DVB) và truyền thanh số quảng bá (DAB). OFDM được sử dụng để truyền tín hiệu trên nhiều kênh con, giúp chống lại fading đa đường và cải thiện chất lượng tín hiệu. CDMA có thể được sử dụng để cung cấp khả năng đa truy nhập và bảo mật.

VI. Tương Lai của Giải Pháp CDMA OFDM Xu Hướng và Triển Vọng

Tương lai của giải pháp kết hợp CDMA/OFDM rất hứa hẹn, với nhiều xu hướng và triển vọng phát triển. Các nhà nghiên cứu đang tập trung vào việc phát triển các kỹ thuật mới để cải thiện hiệu suất, giảm độ phức tạp và mở rộng phạm vi ứng dụng của MC-CDMA. Việc tích hợp trí tuệ nhân tạo (AI) và học máy (ML) vào MC-CDMA cũng là một hướng đi đầy tiềm năng. Công nghệ này có thể đóng vai trò quan trọng trong các hệ thống thông tin di động thế hệ tiếp theo và các ứng dụng IoT (Internet of Things).

6.1. Các xu hướng nghiên cứu và phát triển MC CDMA mới nhất

Các xu hướng nghiên cứu và phát triển MC-CDMA mới nhất bao gồm: phát triển các kỹ thuật điều chế và mã hóa tiên tiến, thiết kế các bộ thu đa ăng-ten (MIMO) hiệu quả, và tích hợp trí tuệ nhân tạo (AI) và học máy (ML) để cải thiện hiệu suất hệ thống. Các nhà nghiên cứu cũng đang tìm cách giảm độ phức tạp tính toán của MC-CDMA để triển khai nó dễ dàng hơn trong các thiết bị di động.

6.2. Vai trò của CDMA OFDM trong các hệ thống thông tin di động tương lai

CDMA/OFDM có thể đóng vai trò quan trọng trong các hệ thống thông tin di động tương lai. Nó có thể cung cấp tốc độ truyền dữ liệu cao hơn, dung lượng lớn hơn và độ trễ thấp hơn, đáp ứng nhu cầu ngày càng tăng về dịch vụ đa phương tiện và các ứng dụng IoT (Internet of Things). MC-CDMA cũng có thể được sử dụng để cung cấp kết nối đáng tin cậy trong các môi trường kênh truyền phức tạp.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh xã hội hiện đại, nhu cầu trao đổi thông tin qua các hệ thống thông tin di động ngày càng trở nên thiết yếu. Theo ước tính, số lượng thuê bao thiết bị di động không ngừng tăng nhanh, đặt ra yêu cầu cấp thiết về việc nâng cao dung lượng và tốc độ truyền dữ liệu của các hệ thống thông tin di động. Hệ thống CDMA (Code Division Multiple Access) đã chứng minh khả năng hỗ trợ nhiều người dùng hơn so với các phương pháp đa truy nhập truyền thống như FDMA (Frequency Division Multiple Access) và TDMA (Time Division Multiple Access), với ưu điểm nổi bật như chống nhiễu đa đường, bảo mật cao và hỗ trợ truyền dữ liệu đa tốc độ. Tuy nhiên, với sự phát triển nhanh chóng của các dịch vụ đa phương tiện như truyền hình ảnh, video và dữ liệu tốc độ cao, các hệ thống truyền thống cần được cải tiến để đáp ứng yêu cầu về dung lượng và tốc độ.

Kỹ thuật ghép kênh theo tần số trực giao (OFDM - Orthogonal Frequency Division Multiplexing) đã được ứng dụng rộng rãi trong các hệ thống vô tuyến và hữu tuyến nhờ khả năng truyền dữ liệu tốc độ cao qua kênh truyền chọn lọc tần số, tiết kiệm băng thông và giảm độ phức tạp của hệ thống. Sự kết hợp giữa CDMA và OFDM tạo ra kỹ thuật MC-CDMA (Multi-Carrier CDMA), kế thừa ưu điểm của cả hai công nghệ, bao gồm tốc độ truyền cao, khả năng chống fading chọn lọc tần số, sử dụng băng thông hiệu quả và giảm độ phức tạp thiết bị.

Mục tiêu của luận văn là nghiên cứu và đề xuất giải pháp kết hợp CDMA và OFDM nhằm cải thiện hiệu suất hệ thống thông tin di động, đặc biệt trong bối cảnh nhu cầu truyền tải dữ liệu đa phương tiện ngày càng tăng. Phạm vi nghiên cứu tập trung vào giai đoạn 2006-2008 tại Hà Nội, với trọng tâm là mô hình hóa kênh truyền vô tuyến, phân tích kỹ thuật OFDM, MC-CDMA và đề xuất giải pháp kết hợp hai công nghệ này. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển các hệ thống thông tin di động thế hệ tiếp theo, nâng cao chất lượng dịch vụ và hiệu quả sử dụng tài nguyên phổ tần.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

1. Lý thuyết kênh truyền vô tuyến: Mô hình kênh truyền vô tuyến được xem là một hệ thống ngẫu nhiên phụ thuộc thời gian và tần số, chịu ảnh hưởng của các hiện tượng như fading đa đường, hiệu ứng Doppler và shadowing. Mô hình WSSUS (Wide Sense Stationary Uncorrelated Scattering) được sử dụng để mô tả đặc tính kênh với hàm tự tương quan và phổ công suất Doppler Jakes, giúp phân tích ảnh hưởng của biến đổi kênh đến tín hiệu truyền.

2. Mô hình điều chế OFDM: OFDM là kỹ thuật điều chế đa sóng mang, biến đổi luồng dữ liệu tốc độ cao thành nhiều luồng con song song với tốc độ thấp hơn, giảm thiểu ảnh hưởng của ISI (Inter-Symbol Interference) và ICI (Inter-Channel Interference). OFDM sử dụng biến đổi Fourier nhanh (FFT/IFFT) để thực hiện điều chế và giải điều chế, đồng thời thêm khoảng bảo vệ (cyclic prefix) để duy trì tính trực giao trong môi trường kênh đa đường.

3. Mô hình MC-CDMA: Kỹ thuật MC-CDMA kết hợp ưu điểm của CDMA và OFDM, sử dụng đa sóng mang trực giao kết hợp với mã trải phổ để tăng khả năng chống nhiễu và cải thiện hiệu suất phổ. MC-CDMA cho phép truyền dữ liệu tốc độ cao, chống fading chọn lọc tần số và giảm độ phức tạp của bộ thu.

Các khái niệm chính bao gồm: hàm tự tương quan (ACF), phổ công suất Doppler, đáp ứng xung kênh, ISI, ICI, biến đổi Fourier nhanh (FFT/IFFT), khoảng bảo vệ cyclic prefix, và kỹ thuật tách sóng đa người dùng (Multi User Detection - MUD).

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là các tài liệu học thuật, sách báo chuyên ngành về kỹ thuật truyền thông vô tuyến, các mô hình toán học về kênh truyền và kỹ thuật điều chế. Phương pháp nghiên cứu bao gồm:

• Mô hình hóa kênh truyền: Sử dụng mô hình WSSUS để mô phỏng đặc tính kênh truyền vô tuyến đa đường với các tham số như tần số Doppler, độ trễ tín hiệu, và phổ công suất.

• Phân tích kỹ thuật OFDM và MC-CDMA: Xây dựng mô hình toán học cho hệ thống OFDM và MC-CDMA, phân tích ảnh hưởng của các tham số kỹ thuật như số sóng mang con, khoảng bảo vệ, và mã trải phổ đến hiệu suất hệ thống.

• Mô phỏng hiệu suất hệ thống: Sử dụng phần mềm mô phỏng để đánh giá hiệu suất của hệ thống kết hợp CDMA/OFDM, đo lường các chỉ số như tỷ lệ lỗi bit (BER), hiệu suất phổ, và khả năng chống nhiễu.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong giai đoạn 2006-2008, bao gồm thu thập tài liệu, xây dựng mô hình, thực hiện mô phỏng và phân tích kết quả dưới sự hướng dẫn của TS. Đào Ngọc Chiến tại Trường Đại học Bách Khoa Hà Nội.

Cỡ mẫu nghiên cứu là các mô hình mô phỏng với các tham số kỹ thuật được lựa chọn phù hợp với thực tế hệ thống thông tin di động, phương pháp chọn mẫu dựa trên các kịch bản kênh truyền phổ biến và các cấu hình hệ thống điển hình. Phương pháp phân tích tập trung vào so sánh hiệu suất giữa các kỹ thuật điều chế và tách sóng khác nhau nhằm tìm ra giải pháp tối ưu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất cải thiện của hệ thống CDMA/OFDM: Kết quả mô phỏng cho thấy hệ thống kết hợp CDMA và OFDM (MC-CDMA) đạt hiệu suất truyền dẫn vượt trội so với hệ thống OFDM đơn lẻ. Cụ thể, tỷ lệ lỗi bit (BER) giảm khoảng 30-40% trong các điều kiện kênh đa đường với tần số Doppler cao, nhờ khả năng khai thác đa dạng tần số và đa người dùng.

2. Ảnh hưởng của khoảng bảo vệ (cyclic prefix): Việc thêm khoảng bảo vệ với độ dài phù hợp giúp loại bỏ hoàn toàn hiện tượng ISI, duy trì tính trực giao của sóng mang con trong môi trường kênh đa đường. Khoảng bảo vệ chiếm khoảng 10-20% tổng thời gian ký hiệu OFDM, cân bằng giữa hiệu suất và độ trễ truyền.

3. So sánh các phương pháp tách sóng: Phương pháp tách sóng tối ưu (Maximum Likelihood Detection - MLD) trong hệ thống MC-CDMA cho hiệu suất tốt hơn so với tách sóng thông thường (Conventional Detection - CD) khoảng 15-20% về BER, đồng thời giảm thiểu nhiễu xuyên kênh (ICI) và nhiễu đa người dùng (MUI).

4. Tính linh hoạt và khả năng mở rộng: Hệ thống MC-CDMA cho phép điều chỉnh số lượng sóng mang con và mã trải phổ linh hoạt, đáp ứng tốt các yêu cầu về tốc độ dữ liệu và băng thông trong các môi trường kênh khác nhau. Điều này giúp hệ thống thích ứng hiệu quả với các điều kiện truyền dẫn thay đổi nhanh chóng.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện hiệu suất là do MC-CDMA kết hợp ưu điểm của CDMA trong việc chống nhiễu đa người dùng và OFDM trong việc chống fading chọn lọc tần số. Việc sử dụng biến đổi Fourier nhanh (FFT/IFFT) giúp giảm độ phức tạp xử lý, đồng thời khoảng bảo vệ cyclic prefix đảm bảo tính trực giao của sóng mang con, giảm thiểu ISI và ICI.

So với các nghiên cứu trước đây, kết quả này phù hợp với xu hướng phát triển các hệ thống thông tin di động thế hệ 4G, nơi mà hiệu suất phổ và khả năng chống nhiễu được đặt lên hàng đầu. Việc mô phỏng chi tiết các tham số kênh như tần số Doppler, độ trễ tín hiệu và phổ công suất Doppler Jakes giúp đánh giá chính xác hơn hiệu quả của giải pháp.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh tỷ lệ lỗi bit (BER) theo tỷ số tín hiệu trên tạp âm (SNR) giữa các hệ thống OFDM, CDMA và MC-CDMA; bảng tổng hợp hiệu suất của các phương pháp tách sóng; và biểu đồ thể hiện ảnh hưởng của độ dài khoảng bảo vệ đến hiệu suất truyền dẫn.

Đề xuất và khuyến nghị

1. Triển khai giải pháp MC-CDMA trong hệ thống thông tin di động thế hệ mới: Khuyến nghị các nhà mạng và nhà sản xuất thiết bị áp dụng kỹ thuật MC-CDMA để nâng cao hiệu suất truyền dẫn, đặc biệt trong các môi trường có nhiều người dùng và kênh truyền đa đường. Thời gian thực hiện trong vòng 2-3 năm để tích hợp vào các chuẩn 4G và 5G.

2. Tối ưu hóa khoảng bảo vệ cyclic prefix: Đề xuất nghiên cứu thêm để xác định độ dài khoảng bảo vệ tối ưu phù hợp với từng môi trường kênh cụ thể, nhằm cân bằng giữa hiệu suất và độ trễ truyền. Chủ thể thực hiện là các viện nghiên cứu và phòng thí nghiệm phát triển công nghệ.

3. Phát triển các thuật toán tách sóng tối ưu: Khuyến khích phát triển và ứng dụng các thuật toán tách sóng như MLD và MUD nhằm giảm thiểu nhiễu đa người dùng và nhiễu xuyên kênh, nâng cao chất lượng dịch vụ. Thời gian nghiên cứu và triển khai khoảng 1-2 năm.

4. Đào tạo và nâng cao năng lực kỹ thuật cho đội ngũ kỹ sư: Tổ chức các khóa đào tạo chuyên sâu về kỹ thuật MC-CDMA và OFDM cho kỹ sư mạng và phát triển sản phẩm để đảm bảo việc triển khai hiệu quả. Chủ thể thực hiện là các trường đại học và trung tâm đào tạo chuyên ngành.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện tử viễn thông: Luận văn cung cấp kiến thức chuyên sâu về mô hình kênh truyền vô tuyến, kỹ thuật điều chế OFDM và MC-CDMA, hỗ trợ nghiên cứu và phát triển công nghệ mới.

2. Kỹ sư phát triển hệ thống thông tin di động: Tham khảo để áp dụng giải pháp kết hợp CDMA/OFDM trong thiết kế và tối ưu hóa mạng di động, nâng cao hiệu suất và chất lượng dịch vụ.

3. Các nhà hoạch định chính sách và quản lý viễn thông: Hiểu rõ về các công nghệ truyền thông hiện đại để xây dựng chiến lược phát triển hạ tầng mạng phù hợp với xu hướng công nghệ.

4. Các doanh nghiệp sản xuất thiết bị viễn thông: Áp dụng các kết quả nghiên cứu để phát triển sản phẩm hỗ trợ kỹ thuật MC-CDMA, đáp ứng nhu cầu thị trường về thiết bị truyền thông tốc độ cao và bền vững.

Câu hỏi thường gặp

1. MC-CDMA là gì và có ưu điểm gì so với CDMA và OFDM riêng lẻ?
   MC-CDMA là kỹ thuật kết hợp đa sóng mang trực giao (OFDM) với đa truy nhập phân chia theo mã (CDMA). Ưu điểm chính là khả năng chống fading chọn lọc tần số, tăng hiệu suất phổ và giảm nhiễu đa người dùng, giúp truyền dữ liệu tốc độ cao và ổn định hơn so với CDMA hoặc OFDM đơn lẻ.

2. Khoảng bảo vệ cyclic prefix có vai trò gì trong hệ thống OFDM?
   Khoảng bảo vệ cyclic prefix giúp duy trì tính trực giao của các sóng mang con trong môi trường kênh đa đường, loại bỏ hiện tượng nhiễu xuyên ký tự (ISI). Nó được thêm vào đầu mỗi ký hiệu OFDM, thường chiếm khoảng 10-20% thời gian ký hiệu, giúp cải thiện chất lượng truyền dẫn.

3. Phương pháp tách sóng tối ưu trong MC-CDMA là gì?
   Phương pháp tách sóng tối ưu như Maximum Likelihood Detection (MLD) giúp giảm thiểu nhiễu đa người dùng và nhiễu xuyên kênh, nâng cao hiệu suất hệ thống so với phương pháp tách sóng thông thường. Tuy nhiên, MLD có độ phức tạp tính toán cao hơn.

4. Làm thế nào để lựa chọn số lượng sóng mang con trong hệ thống MC-CDMA?
   Số lượng sóng mang con được lựa chọn dựa trên đặc tính kênh truyền, băng thông yêu cầu và tốc độ dữ liệu mong muốn. Việc điều chỉnh số sóng mang con giúp cân bằng giữa hiệu suất truyền dẫn và độ phức tạp thiết bị.

5. MC-CDMA có phù hợp với các hệ thống thông tin di động thế hệ mới không?
   Có. MC-CDMA được xem là ứng cử viên tiềm năng cho các hệ thống 4G và 5G nhờ khả năng cung cấp tốc độ truyền dữ liệu cao, hiệu suất phổ tốt và khả năng chống nhiễu đa người dùng, đáp ứng nhu cầu ngày càng tăng của người dùng.

Kết luận

• Luận văn đã nghiên cứu và đề xuất giải pháp kết hợp CDMA và OFDM nhằm cải thiện hiệu suất hệ thống thông tin di động trong môi trường kênh đa đường và biến đổi nhanh.
• Kết quả mô phỏng cho thấy MC-CDMA vượt trội về tỷ lệ lỗi bit và khả năng chống nhiễu so với các kỹ thuật truyền thống.
• Việc sử dụng khoảng bảo vệ cyclic prefix giúp duy trì tính trực giao và giảm thiểu ISI, nâng cao chất lượng truyền dẫn.
• Phương pháp tách sóng tối ưu như MLD góp phần giảm nhiễu đa người dùng và nhiễu xuyên kênh, cải thiện hiệu suất hệ thống.
• Đề xuất các giải pháp triển khai và nghiên cứu tiếp theo nhằm ứng dụng MC-CDMA trong các hệ thống thông tin di động thế hệ mới, đồng thời kêu gọi sự hợp tác giữa các nhà nghiên cứu, doanh nghiệp và cơ quan quản lý để phát triển công nghệ.

Hành động tiếp theo là triển khai các nghiên cứu thực nghiệm và phát triển sản phẩm dựa trên giải pháp MC-CDMA, đồng thời đào tạo nguồn nhân lực kỹ thuật để đáp ứng yêu cầu phát triển công nghệ truyền thông hiện đại.

Trích đoạn nội dung tài liệu

Chương I: Lý thuyết về kênh vô tuyến Chương II: Điều chế phân chia theo tần số trực giao (OFDM) Chương III: Hệ thống đa truy nhập kênh truyền đa song mang phân chia theo mã (MC–CDMA: Multi Carrier Code Division Multiplexing Access). Chương IV: Hệ thống cải thiện hiệu suất cho thông tin di động sử dụng công nghệ CDMA /OFDM Bên cạnh đó, luận văn cũng đưa ra chương trình mô phỏng để đánh giá về khả năng cải thiện hiệu suất sử dụng công nghệ MC-CDMA. Qua đây, tôi xin chân thành cảm ơn các thầy cô giáo Viện Đào tạo Sau đại học, Khoa Điện tử viễn thông, Trường Đại học Bách Khoa Hà Nội đã dìu dắt, chỉ bảo tôi trong những năm vừa qua. Đặc biệt, tôi xin chân thành gửi lời cảm ơn sâu sắc nhất đến thầy giáo TS.

Đào Ngọc Chiến, người đã tận tình hướng dẫn tôi hoàn thành tốt luận văn thạc sĩ. Nhân dịp này, tôi cũng xin cảm ơn đến các bạn cùng lớp cao học điện tử khóa 2006-2008 đã giúp đỡ tôi trong suốt thời gian qua. Xin chân thành cảm ơn! DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT 1 ACF Autocorrelation Function Hàm tự tương quan 2 AWGN Additive White Gaussian Tạp âm Gaussian trắng cộng Noise 3 BER Bit Error Rate Tỉ lệ lỗi bít 4 BPSK Binary Phase Shift Keying Khóa dịch pha nhị phân 5 BTS Base Tranceiver Station Trạm thu phát gốc 6 CD Conventional Detection Tách song thong thường 7 CDMA Code Division Multiple Đa truy nhập phân chia theo mã Access 8 CIR Channel Impulse Response Đáp ứng xung của kênh truyền 9 CSI Channel State Indentify Nhận dạng trạng thái kênh 10 DAB Digital Audio Broadcasting Truyền thanh số quảng bá 11 DC Direct Current Dòng 1 chiều 12 DEV Device Thiết bị 13 DS Direct Sequence Chuỗi trực tiếp 14 DSSS Direct Sequence Spread Trải phổ chuỗi trực tiếp Spectrum 15 DVB Digital Video Broadcasting Truyền hình số quảng bá 16 FCC Federal Communications Ủy ban truyền thông liên bang của Commission, USA Mỹ 17 FD Frequency Domain Miền tần số 18 FEC Forward Error Correction Sửa lỗi hướng đi 19 FEM Finite Element Method Phương pháp phần tử hữu hạn 20 FFT Fast Fourier Transform Biến đổi Fourier nhanh 21 FIR Finite Impulse Response Đáp ứng xung hữu hạn 22 GPS Global Positioning System Hệ thống định vị toàn cầu 23 ICI Inter-Channel Interference Nhiễu xuyên kênh 24 IF Intermediate Frequency Tần số trung gian 25 IFFT Inverse Fast Fourier Biến đổi Fourier nhanh ngược Transform 27 IS Interference Suppression Khử nhiễu ế 28 ISI Inter-Symbol Interference Nhiễu xuyên ký tự 29 LNA Low Noise Amplifier Khuếch đại tạp âm thấp 30 LO Local Oscilator Bộ tạo dao động nội bộ 31 LOS Line Of Sight Tầm nhìn thẳng 32 MAC Medium Access Control Điều khiển truy nhập đường truyền 33 MC Multi Carrier Đa sóng mang 34 MC- Multi Carrier Code Division Đa truy nhập kênh truyền đa sóng CDMA Multiple Access mang phân chia theo mã 35 MLD Maximum Likelihood Tách sóng tối ưu Detection 36 MLSE Maximum Likehood Ước lượng chuỗi giống nhất Sequence Estimation 37 MRC Maximum Ratio Combining Kết hợp tỉ số tối đa 38 MSE Mean-Square-Error Tỉ số lỗi trung bình bình phương 39 MUD Multi User Detection Tách sóng đa người dung 40 NBI Narrow Bandwith Nhiễu băng hẹp Interference 41 OCDM Orthogonal Code Division Ghép kênh phân chia theo mã trực Multiplexing giao 42 OFDM Orthogonal Frequency Ghép kênh phân chia theo tần số Division Multiplexing trực giao 43 OOK On Off Keying Khóa đóng mở 44 PAM Pulse Amlitude Modulation Điều chế biên độ xung 45 PDF Power Density Function Hàm mật độ công suất 46 PG Processing Gain Độ lợi xử lý 47 PHY Physical layer Lớp vật lý 48 PN Pseudo-random Noise Tạp âm giả ngẫu nhiên 49 PPM Pulse Position Modulation Điều chế vị trí xung 50 PSD Power Spectrum Density Mật độ phổ công suất 51 PSM Pulse Shape Modulation Điều chế dạng xung 52 QAM Quadrature Amplitude Điều chế biên độ cầu phương Modulation 53 QoS Quality of Service Chất lượng dịch vụ 54 QPSK Quadrature Phase Shift Khóa dịch pha cầu phương Keying 55 RF Radio Frequency Tần số vô tuyến 56 RMS Root Mean Square 57 RX Receiver Thiết bị thu 58 SNR Signal - Noise Ratio Tỉ số tín hiệu trên tạp âm 59 SS Spread Spectrum Trải phổ 61 SV Saleh-Valenzuela Channel Mô hình kênh Saleh-Valenzuela Model 62 TD Time Domain Miền thời gian 63 TDMA Time Division Multiple Dđa truy nhập phân chia theo thời Access gian 64 TH Time-Hopping Nhảy thời gian 65 UWB UltraWide Bandwith Băng thông siêu rộng 66 WH Walsh-Hadamard Mã trực giao WH 67 WLAN Wireless Lan Area Networks Mạng cục bộ không dây 68 WPAN Wireless Personal Area Mạng cá nhân không dây Networks 69 WSSUS Wide Sense Stationary Hệ thống phi tương quan dừng theo Uncorrelation System nghĩa rộng DANH MỤC HÌNH VẼ Hình 1.1: Sơ đồ khối của hệ thống truyền tin. Error! Bookmark not defined.

Kênh truyền chọn lọc tần số (f 0 <W). Error! Bookmark not defined. Kênh truyền Fading phẳng (f0 >W). Error! Bookmark not defined.3: Hiệu ứng Doppler khi máy thu dịch chuyểnError! Bookmark not defined.4: Sự phụ thuộc thời gian của biên độ fading cho tần số Doppler tối đa 50Hz.

Error! Bookmark not defined.5: Phụ thuộc thời gian của kênh 2 đường. Error! Bookmark not defined.6: Phổ Doppler rời rạc (a) và liên tục (b). Error! Bookmark not defined.7: Phổ Doppler Jakes theo phân bố công suất đẳng hướng Error! Bookmark not defined.8: Phổ công suất trễ rời rạc (a) và liên tục (b)Error! Bookmark not defined.1: Điều chế đa sóng mang vớ Nc=4 kênh con.Error! Bookmark not defined.2: Sơ đồ khối của truyền dẫn đa sóng mang. Error! Bookmark not defined.3: Sơ đồ khối của truyền dẫn đa sóng mang.

Error! Bookmark not defined.4: Phổ đa sóng mang. Error! Bookmark not defined.5: Hình dạng chồng lấn phổ trực giao của OFDM. Error! Bookmark not defined.6: Thực hiện OFDM bằng FFT. Error! Bookmark not defined.7: OFDM có thêm khoảng bảo vệ.

Error! Bookmark not defined.8: OFDM với khoảng bảo vệ: (a) Xung truyền dẫn, (b) Xung tách sóng.Error! Bookmark not defined.9: Phổ mật độ công suất tín hiệu OFDM có khoảng bảo vệError! Bookmark not defined.10: Mặt nạ phổ cho hệ thống OFDM. Error! Bookmark not defined.11: Phổ của tín hiệu OFDM khi sử dụng bộ lọc Butterworth bậc 5 và bậc 10. Error! Bookmark not defined.12: Sơ đồ khối của bộ phát đa sóng mang. Error! Bookmark not defined.14: Sơ đồ tạo tín hiệu I và Q với 2 bộ giải điều chế analog.Error! Bookmark not defined.15: Sơ đồ tạo tín hiệu I và Q sử dụng bộ lọc FIRvà bộ giải điều chế đơnError! Bookmark not defined.1: Mạch thanh ghi dịch để tạo chuỗi PN.

Error! Bookmark not defined. Quá trình trải phổ và nén phổ trong kỹ thuật CDMAError! Bookmark not defined. Error! Bookmark not defined. Sơ đồ khối máy phát MC – CDMA.

Error! Bookmark not defined. Sơ đồ khối máy thu MC – CDMA ứng với user k. Error! Bookmark not defined. Sơ đồ máy phát MC – CDMA ứng với user thứ j.

Error! Bookmark not defined. Phổ công suất của tín hiệu MC – CDMA Error! Bookmark not defined. Sơ đồ máy phát MC – CDMA sửa đổi ứng với user thứ jError! Bookmark not defined. Sơ đồ máy thu MC – CDMA cho user thứ jError! Bookmark not defined.10: Mô hình bộ thu sử dụng kỹ thuật SUD.

Error! Bookmark not defined.11: Nguyên lý hoạt động của phương pháp lựa chọn phù hợp. Error! Bookmark not defined.12: Nguyên lý hoạt động của phương pháp MRC. Error! Bookmark not defined.1: Cấu trúc truyền sóng dựa trên công nghệ CDMA/OFDMError! Bookmark not defined.2: So sánh 2 hệ thống OFDM và CDMA/OFDM. Error! Bookmark not defined.3: Hiệu suất của hệ thống CDMA/OFDM với phương pháp tách sóng thông thường.

Error! Bookmark not defined.4: So sánh hiệu suất của hệ thống CDMA/OFDM với 2 phương pháp tách sóng MLD, CD. Error! Bookmark not defined.5: So sánh 2 hệ thống CDMA/MRC và CDMA/OFDMError! Bookmark not defined. DANH MỤC BẢNG BIỂU Bảng 1.1: Tần số Doppler ứng với các tốc độ khác nhauError! Bookmark not defined. 2 1 LÝ THUYẾT VỀ KÊNH VÔ TUYẾN 1.1 Kênh truyền vô tuyến Xét mô hình chức năng của hệ thống thông tin vô tuyến điển hình: Nguồn tin Mã hóa Mã hóa Đa truy Điều chế Máy phát x( t) nguồn kênh nhập Kênh truyền Nhận tin Giải mã Giải mã Đa truy Giải điều Máy thu y( t) nguồn kênh nhập chế Hình 1.1: Sơ đồ khối của hệ thống truyền tin Trong đó, kênh truyền là phương tiện truyền dẫn tín hiệu mang tin từ bên phát sang bên thu.

Đối với hệ thống thông tin vô tuyến, kênh truyền sẽ là môi trường không khí do đó sẽ gọi là kênh vô tuyến. Chất lượng của các hệ thống thông tin phụ thuộc nhiều vào kênh truyền, nơi mà tín hiệu được truyền từ máy phát đến máy thu. Không giống như kênh truyền hữu tuyến là ổn định và có thể dự đoán được, kênh truyền vô tuyến là hoàn toàn ngẫu nhiên và không hề dễ dàng trong việc phân tích. Tín hiệu được phát đi, qua kênh truyền vô tuyến, bị cản trở bởi các toà nhà, núi non, cây cối …, bị phản xạ (reflection), tán xạ (scattering), nhiễu xạ (diffraction)…, các hiện tượng này được gọi chung là Fading.

Và kết quả là ở máy thu, ta thu được rất nhiều phiên bản khác nhau của tín hiệu phát. Điều này ảnh hưởng đến chất lượng của hệ thống thông tin vô tuyến.2 Các hiện tượng ảnh hưởng đến chất lượng kênh truyền: 1.1 Hiệu ứng đa đường (Multipath) Nhiễu đa đường là kết quả của sự phản xạ, tán xạ, nhiễu xạ … của tín hiệu trên kênh truyền vô tuyến. Các tín hiệu được truyền theo các đường khác nhau này đều là bản sao của tín hiệu phát đi nhưng đã bị suy hao về biên độ và bị trễ so với tín hiệu được truyền thẳng (Line of Sight). Tín hiệu thu được tại máy thu là tổng của các thành phần này, là một tín hiệu phức tạp với biên độ và pha thay đổi rất nhiều so với tín hiệu ban đầu.2 Hiệu ứng Doppler: Gây ra bởi sự chuyển động tương đối của máy thu và máy phát và sự di chuyển của các đối tượng trong kênh truyền vô tuyến.

Khi sự chuyển động tương đối này càng nhanh thì tần số Doppler càng lớn, và do đó tốc độ thay đổi của kênh truyền càng nhanh. Hiệu ứng này được gọi là fading nhanh (fast fading).3 Hiệu ứng bóng râm (Shadowing) Do ảnh hưởng của các vật cản trở trên đường truyền, ví dụ như các toà nhà cao tầng, các ngọn núi, đồi … làm cho biên độ tín hiệu bị suy giảm. Tuy nhiên, hiện tượng này chỉ xảy ra trên một khoảng cách lớn, nên tốc độ biến đổi chậm. Vì vậy, hiệu ứng này được gọi là fading chậm (slow fading).
