Luận văn nghiên cứu chế tạo vữa khô từ bã thải bùn đỏ trong xây dựng

Vữa khô là một loại vật liệu xây dựng được sử dụng rộng rãi trong ngành xây dựng. 83 trang · Trường đại học Bách Khoa Hà Nội · 2009.

• Tác giả: Nguyễn Nguyên Ngọc
• Người hướng dẫn: PGS. Lê Xuân Thành
• Trường học: Trường đại học Bách Khoa Hà Nội
• Chuyên ngành: Công nghệ Hóa học
• Đề tài: Nghiên cứu chế tạo vữa khô từ bã thải bùn đỏ trong xây dựng
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

Mục lục chi tiết

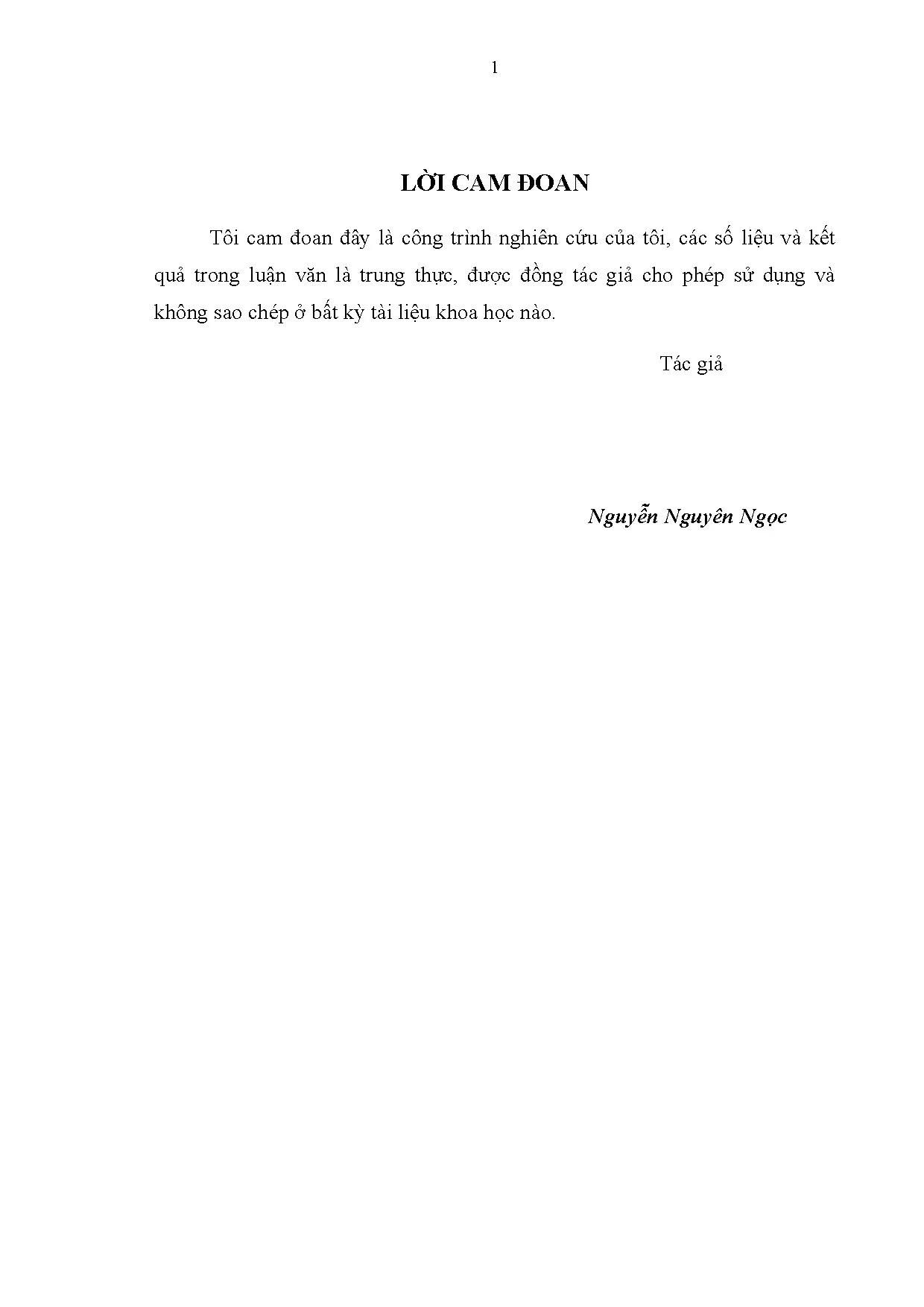

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC BẢNG TRONG LUẬN VĂN
• DANH MỤC CÁC HÌNH TRONG LUẬN VĂN
• MỞ ĐẦU
• 1. PHẦN I: TỔNG QUAN
• 1.1. TITAN DIÔXIT
• 1.2. CÁC TÍNH CHẤT CỦA TITAN ĐIÔXIT
• 1.2.1. Các tính chất vật lí
• 1.2.2. Tính chất hóa học
• 1.2.3. Tính chất bề mặt của titan điôxit
• 1.3. NGUYÊN LIỆU CHO CHẾ TẠO TITAN ĐIÔXIT
• 1.3.1. Nguyên liệu tự nhiên
• 1.3.1.1. Khoáng ilmenite
• 1.3.1.2. Khoáng Rutile
• 1.3.1.3. Khoáng Anatase
• 1.3.2. Nguyên liệu nhân tạo
• 1.3.2.1. Xỉ titan
• 1.3.2.2. Rutile tổng hợp
• 1.4. CHẾ TẠO CHẤT MÀU TITAN ĐIÔXIT TỪ KHOÁNG ILMENITE

Tóm tắt

I. Giới thiệu về vữa khô

Vữa khô là một loại vật liệu xây dựng được sử dụng rộng rãi trong ngành xây dựng. Nó được chế tạo từ các thành phần khô như xi măng, cát, và các phụ gia khác. Việc sử dụng vữa khô mang lại nhiều lợi ích, bao gồm tính tiện lợi, dễ dàng trong việc vận chuyển và thi công. Đặc biệt, vữa khô có khả năng tạo ra các sản phẩm chất lượng cao với độ bền và tính ổn định tốt. Nghiên cứu về vữa khô từ bã thải bùn đỏ không chỉ giúp giảm thiểu ô nhiễm môi trường mà còn tạo ra một nguồn nguyên liệu mới cho ngành xây dựng. Theo một số nghiên cứu, việc sử dụng bã thải bùn đỏ trong sản xuất vữa khô có thể cải thiện tính năng của sản phẩm, đồng thời giảm chi phí sản xuất.

1.1. Tính năng của vữa khô

Tính năng của vữa khô rất đa dạng và phong phú. Nó có khả năng chống thấm nước, chịu lực tốt và có độ bền cao. Các nghiên cứu cho thấy rằng việc thêm bã thải bùn đỏ vào công thức chế tạo vữa khô có thể cải thiện đáng kể tính năng cơ học của sản phẩm. Cụ thể, vữa khô có thể đạt được độ bền nén cao hơn so với các loại vữa truyền thống. Điều này không chỉ giúp tăng cường độ bền cho công trình mà còn giảm thiểu lượng nguyên liệu cần thiết, từ đó tiết kiệm chi phí và bảo vệ môi trường.

II. Nguồn gốc và thành phần của bã thải bùn đỏ

Bã thải bùn đỏ là sản phẩm phụ của quá trình sản xuất alumina từ quặng bauxite. Quá trình này tạo ra một lượng lớn bã thải có chứa nhiều hợp chất hóa học khác nhau. Việc tái chế bã thải bùn đỏ không chỉ giúp giảm thiểu ô nhiễm môi trường mà còn tạo ra một nguồn nguyên liệu quý giá cho ngành xây dựng. Theo các nghiên cứu, bã thải bùn đỏ có thể được sử dụng như một thành phần trong sản xuất vữa khô, giúp cải thiện tính năng và độ bền của sản phẩm. Việc sử dụng bã thải này cũng góp phần vào việc phát triển bền vững trong ngành xây dựng.

2.1. Thành phần hóa học của bã thải bùn đỏ

Thành phần hóa học của bã thải bùn đỏ rất đa dạng, bao gồm các oxit kim loại như Al2O3, Fe2O3, và TiO2. Những thành phần này không chỉ có giá trị trong việc tái chế mà còn có thể cải thiện tính năng của vữa khô. Nghiên cứu cho thấy rằng việc thêm bã thải bùn đỏ vào công thức chế tạo vữa khô có thể làm tăng khả năng chống thấm và độ bền của sản phẩm. Điều này mở ra cơ hội mới cho việc sử dụng bã thải bùn đỏ trong ngành xây dựng, đồng thời giảm thiểu tác động tiêu cực đến môi trường.

III. Ứng dụng của vữa khô trong xây dựng

Ứng dụng của vữa khô trong xây dựng rất phong phú. Nó được sử dụng trong nhiều lĩnh vực như xây dựng nhà ở, công trình công cộng và các công trình hạ tầng. Việc sử dụng vữa khô không chỉ giúp tiết kiệm thời gian thi công mà còn đảm bảo chất lượng công trình. Nghiên cứu cho thấy rằng vữa khô từ bã thải bùn đỏ có thể được sử dụng để xây dựng các công trình có yêu cầu cao về độ bền và tính ổn định. Điều này không chỉ giúp nâng cao chất lượng công trình mà còn góp phần vào việc bảo vệ môi trường.

3.1. Lợi ích kinh tế và môi trường

Việc sử dụng vữa khô từ bã thải bùn đỏ mang lại nhiều lợi ích kinh tế và môi trường. Trước hết, nó giúp giảm chi phí sản xuất nhờ vào việc sử dụng nguyên liệu tái chế. Thứ hai, việc giảm thiểu lượng bã thải bùn đỏ thải ra môi trường góp phần vào việc bảo vệ hệ sinh thái. Cuối cùng, việc phát triển công nghệ sản xuất vữa khô từ bã thải bùn đỏ có thể tạo ra nhiều cơ hội việc làm mới trong ngành xây dựng và tái chế.

Nội dung chính

Tổng quan nghiên cứu

Thị trường chất màu titan diôxit (TiO2) trên thế giới chứng kiến sự tăng trưởng vượt bậc từ 1.389 nghìn tấn vào năm 1965 lên tới 4.972 nghìn tấn vào năm 2008, khẳng định vị thế là chất màu trắng vô cơ quan trọng nhất trong ngành công nghiệp sơn phủ, nhựa, giấy và gốm sứ. Việt Nam sở hữu tiềm năng khoáng sản to lớn với trữ lượng ilmenite ước tính khoảng 5,9 triệu tấn TiO2 quy đổi, tập trung chủ yếu dưới dạng sa khoáng ven biển từ Hà Tĩnh đến Bình Thuận. Tuy nhiên, một thực trạng đáng quan ngại kéo dài nhiều năm qua là việc khai thác và xuất khẩu thô khoáng sản với giá trị kinh tế rất thấp, chỉ đạt khoảng 1.000 đồng/kg quặng ilmenite (tương đương 1.800 đồng/kg TiO2 nguyên liệu). Trong khi đó, các doanh nghiệp trong nước phải chi trả từ 35.000 đồng/kg đến 85.000 đồng/kg để nhập khẩu TiO2 thành phẩm từ Hàn Quốc, Úc hoặc Mỹ, gây ra tình trạng lãng phí tài nguyên và thâm hụt ngoại tệ nghiêm trọng.

Nhằm bảo vệ nguồn khoáng sản quốc gia, cơ quan quản lý nhà nước đã ban hành các chính sách kiểm soát như Thông tư số 02/2006/TT-BCN và Công văn số 1707/VPCP-KTN quy định lộ trình chấm dứt xuất khẩu quặng thô để thúc đẩy chế biến sâu. Đề tài luận văn thạc sĩ tập trung giải quyết vấn đề cốt lõi: Nghiên cứu công nghệ sunphat để chế tạo chất màu TiO2 chất lượng cao từ nguồn quặng ilmenite Hà Tĩnh chứa trên 54% hàm lượng TiO2. Mục tiêu nghiên cứu hướng đến việc xác lập các thông số công nghệ tối ưu cho từng công đoạn từ nghiền mịn, phân hủy axit, hòa tách, khử sắt, kết tinh muối FeSO4.7H2O, thủy phân dung dịch TiOSO4 cho đến nung định hình sản phẩm ở quy mô phòng thí nghiệm trong giai đoạn 2007-2009. Nghiên cứu mang lại ý nghĩa khoa học và kinh tế to lớn, mở ra giải pháp gia tăng giá trị tài nguyên lên gấp 20 đến 45 lần, đồng thời tạo tiền đề kỹ thuật vững chắc cho việc phát triển các nhà máy sản xuất chất màu quy mô công nghiệp tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hai nền tảng lý thuyết hóa học và vật liệu vô cơ vững chắc:

Thứ nhất là lý thuyết hóa học tinh thể và tính chất quang học của các dạng thù hình TiO2. Titan diôxit tồn tại ở ba dạng pha tinh thể chính bao gồm rutile, anatase (cấu trúc hệ bốn phương tetragonal) và brookite (cấu trúc hệ trực thoi rhombic). Trong đó, rutile là pha bền nhiệt động nhất với khối lượng riêng 4,21 g/cm3, độ cứng Mohs 6,5 - 7,0, chỉ số khúc xạ cực cao đạt 2,70 và vùng cấm năng lượng 3,05 eV (hấp thụ bức xạ bước sóng dưới 415 nm). Ngược lại, anatase có cấu trúc kém đặc sít hơn với khối lượng riêng 4,06 g/cm3, chỉ số khúc xạ 2,55 và vùng cấm năng lượng 3,29 eV (hấp thụ bước sóng dưới 385 nm). Sự chênh lệch về năng lượng vùng cấm và chỉ số khúc xạ là cơ sở giải thích độ tán xạ ánh sáng, độ chắn sáng và khả năng bền thời tiết vượt trội của chất màu rutile trong môi trường phân tán.

Thứ hai là lý thuyết thủy luyện vô cơ theo phương pháp sunphat. Bản chất của quá trình là phản ứng phân hủy dị thể pha rắn - lỏng giữa khoáng ilmenite (FeTiO3) và axit sunphuric đậm đặc (80% đến 98%) ở nhiệt độ cao từ 150°C đến 220°C để tạo thành hỗn hợp TiOSO4 và FeSO4. Tiếp theo là động học quá trình khử ion Fe3+ về Fe2+, làm lạnh tách muối phèn sắt heptahydrat và phản ứng thủy phân nhiệt dung dịch TiOSO4 ở nhiệt độ 90°C đến 110°C để tạo thành kết tủa ngậm nước TiO2.nH2O trước khi nung chuyển pha thành tinh thể hoàn thiện ở nhiệt độ 800°C đến 1100°C.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thực hiện trên mẫu quặng ilmenite thương phẩm đã qua tuyển tinh từ mỏ cát đen Cẩm Xuyên, tỉnh Hà Tĩnh. Quặng có thành phần tiêu chuẩn gồm hàm lượng TiO2 từ 54,0% trở lên, FeO chiếm 17% đến 19%, Fe2O3 chiếm 18% đến 23% và SiO2 chiếm 2% đến 3%. Phương pháp lấy mẫu đại diện ngẫu nhiên theo mẻ được áp dụng với cỡ mẫu 1,0 kg cho các thí nghiệm khảo sát nghiền và 30,0 gam cho mỗi mẻ phân hủy phản ứng hóa học.

Các phương pháp phân tích hiện đại được lựa chọn nhằm giải quyết các mục tiêu khoa học cụ thể:

Phương pháp nhiễu xạ tia X (XRD) thực hiện trên thiết bị D8 ADVANCE-Bruker sử dụng bức xạ Cu-Kα. Phương pháp này dựa trên định luật Bragg và công thức Scherrer, được lựa chọn để xác định chính xác thành phần pha tinh thể, độ sạch của quặng nguyên liệu và sự chuyển hóa pha tinh thể giữa anatase và rutile ở các dải nhiệt độ nung khác nhau.

Phương pháp hiển vi điện tử truyền qua (TEM) được áp dụng để quan sát vi cấu trúc, hình thái học bề mặt, trạng thái kết tụ và phân bố kích thước hạt nano của bột màu thành phẩm quanh ngưỡng tối ưu 200 nm.

Phương pháp phân tích nhiệt đồng thời bao gồm phân tích nhiệt vi sai (DSC) và nhiệt trọng trường (TGA). Việc kết hợp DSC/TGA cho phép xác định chính xác các hiệu ứng mất nước kết tinh, phản ứng phân hủy gốc sunphat dư và các mốc nhiệt độ chuyển pha tinh thể trong quá trình nung mẫu kết tủa. Toàn bộ chuỗi thực nghiệm được triển khai từ năm 2007 đến cuối năm 2009 tại phòng thí nghiệm Bộ môn Công nghệ Các chất vô cơ, Trường Đại học Bách Khoa Hà Nội.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã thu được bốn kết quả nổi bật với các số liệu định lượng cụ thể:

Thứ nhất, nghiên cứu xác định độ ẩm ban đầu của khoáng ilmenite nguyên liệu là 0,6% sau khi sấy ở 110°C trong 10 giờ. Động học quá trình nghiền bi với tốc độ 110 vòng/phút cho thấy sự biến đổi kích thước hạt rõ rệt: tỷ lệ hạt lọt qua rây 0,09 mm tăng vọt từ 3,5% ở mẫu ban đầu lên 86,7% sau 0,5 giờ, đạt 97,3% sau 1,0 giờ và đạt mức tuyệt đối 100,0% sau 2,0 giờ nghiền liên tục.

Thứ hai, kích thước hạt quặng đóng vai trò quyết định đến hiệu suất phân hủy khoáng. Khi hạt quặng được nghiền mịn hoàn toàn dưới 0,09 mm, phản ứng với H2SO4 đặc ở dải nhiệt độ 170°C đến 220°C trong 2 giờ và ủ bánh bùn 10 giờ giúp hiệu suất phân hủy đạt trên 90%, tăng hơn 45% so với việc sử dụng quặng thô ban đầu có cỡ hạt lớn hơn 1,0 mm.

Thứ ba, dung dịch sau hòa tách được khử triệt để ion Fe3+ về Fe2+ bằng phoi sắt kim loại dưới sự hỗ trợ ổn định của ion Ti3+. Sau khi làm lạnh để kết tinh tách muối FeSO4.7H2O, quá trình thủy phân nhiệt dung dịch TiOSO4 ở nhiệt độ 90°C đến 110°C trong thời gian từ 3 đến 6 giờ đạt hiệu suất tạo thành TiO2 kết tủa từ 93,0% đến 96,0%.

Thứ tư, phân tích nhiệt DSC/TGA và giản đồ XRD chỉ ra rằng mẫu kết tủa TiO2.nH2O bắt đầu mất nước mạnh dưới 300°C và phân hủy gốc sunphat ở nhiệt độ trên 500°C. Quá trình chuyển biến cấu trúc từ pha vô định hình sang anatase diễn ra ở khoảng 600°C, và chuyển pha hoàn toàn sang rutile khi nâng nhiệt độ nung lên 800°C đến 1100°C, tạo ra các tinh thể đồng đều có kích thước nano phân tán tốt.

Thảo luận kết quả

Hiệu suất phân hủy khoáng tăng vọt khi cỡ hạt giảm xuống dưới 0,09 mm được giải thích là do sự gia tăng đột biến diện tích bề mặt riêng tiếp xúc pha, phá vỡ liên kết mạng lưới tinh thể FeTiO3 bền vững và giảm thiểu trở lực khuếch tán nội của axit sunphuric vào tâm hạt quặng. Bên cạnh đó, việc khống chế nhiệt độ hòa tách dưới 85°C là điều kiện then chốt để ngăn chặn hiện tượng tự thủy phân sớm làm thất thoát ion titan.

Quá trình khử sạch sắt có ý nghĩa sống còn đối với chất lượng bột màu. Trong dung dịch, nếu hàm lượng ion sắt còn tồn dư vượt mức quy định, chúng sẽ bị hấp phụ và cộng kết vào mạng lưới tinh thể TiO2 trong giai đoạn thủy phân, làm suy giảm nghiêm trọng độ trắng và chuyển màu sản phẩm sang tông xám hoặc vàng. Kết quả phân tích TEM cho thấy các hạt chất màu tạo thành có dạng hình học đồng đều, tiệm cận kích thước 200 nm, là dải kích thước tối ưu cho độ tán xạ ánh sáng khả kiến.

Các dữ liệu thực nghiệm trong nghiên cứu có thể được trực quan hóa hiệu quả thông qua đồ thị đường biểu diễn động học nghiền khoáng theo thời gian và biểu đồ cột so sánh hiệu suất phân hủy khoáng theo các nồng độ axit khác nhau từ 80% đến 98%. Đồng thời, một bảng số liệu tổng hợp các thông số mạng tinh thể và độ trắng quang học theo nhiệt độ nung sẽ giúp người đọc dễ dàng theo dõi quá trình hoàn thiện cấu trúc tinh thể sản phẩm.

So sánh với các nghiên cứu công nghệ sunphat trên thế giới, quy trình này đạt hiệu suất thu hồi tương đương các tiêu chuẩn công nghiệp quốc tế (93% đến 96%). Tuy nhiên, nghiên cứu cũng chỉ ra thách thức môi trường chung của công nghệ sunphat là lượng sản phẩm phụ phát sinh: để sản xuất 1 tấn TiO2 sẽ tạo ra khoảng 3 đến 4 tấn muối FeSO4.7H2O và gần 8 tấn dung dịch axit sunphuric loãng cần được tái xử lý tuần hoàn.

Đề xuất và khuyến nghị

Dựa trên các kết quả thực nghiệm đạt được, bốn nhóm giải pháp hành động được đề xuất nhằm hiện thực hóa công nghệ chế biến sâu titan tại Việt Nam:

Thứ nhất, triển khai xây dựng hệ thống sản xuất thử nghiệm quy mô bán công nghiệp (pilot) với công suất 500 đến 1.000 tấn TiO2/năm tại khu công nghiệp tỉnh Hà Tĩnh trong giai đoạn 2026-2028. Sở Khoa học và Công nghệ tỉnh Hà Tĩnh cần phối hợp cùng các viện nghiên cứu và doanh nghiệp hóa chất để hoàn thiện thiết kế kỹ thuật lò nung quay và tháp thủy phân liên tục.

Thứ hai, đầu tư giải pháp công nghệ thu hồi và tuần hoàn tái sử dụng 100% lượng axit sunphuric loãng thải ra, kết hợp dây chuyền sấy tinh chế muối FeSO4.7H2O để làm chất trợ keo tụ trong xử lý nước thải công nghiệp. Mục tiêu đặt ra là cắt giảm chi phí xử lý môi trường xuống dưới 15% tổng chi phí vận hành toàn nhà máy trước năm 2027 do các đơn vị chủ quản công nghệ thực hiện.

Thứ ba, hoàn thiện cơ chế chính sách quản lý tài nguyên khoáng sản thông qua việc Bộ Công Thương áp dụng mức thuế xuất khẩu lũy tiến đối với tinh quặng ilmenite thô, tiến tới giữ lại 100% sản lượng sa khoáng ven biển phục vụ cho các tổ hợp luyện kim và hóa chất trong nước trước năm 2030.

Thứ tư, mở rộng nghiên cứu tối ưu hóa công đoạn xử lý bề mặt hạt TiO2 bằng các hợp chất vô cơ như Al2O3, SiO2 hoặc chất hoạt động bề mặt hữu cơ. Giải pháp này nhằm nâng cao độ phân tán trong dung môi hữu cơ và tăng độ bền thời tiết cho sản phẩm sơn phủ cao cấp đạt tiêu chuẩn quốc tế ISO 591, do các nhóm nghiên cứu vật liệu chuyên sâu thực hiện trong vòng 12 đến 24 tháng tới.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu cung cấp khối lượng dữ liệu thực nghiệm giá trị cho bốn nhóm độc giả chuyên ngành:

Nhóm thứ nhất là các kỹ sư công nghệ hóa học và luyện kim vô cơ. Luận văn cung cấp trọn vẹn quy trình công nghệ chi tiết từ khâu nghiền, định lượng axit, khống chế nhiệt độ phân hủy 170°C đến 220°C cho đến quy chuẩn nung pha rutile, giúp ứng dụng trực tiếp vào thiết kế dây chuyền sản xuất công nghiệp.

Nhóm thứ hai là các chuyên gia kỹ thuật trong ngành sản xuất sơn, chất dẻo, mực in và giấy. Luận văn làm rõ mối quan hệ giữa chỉ số khúc xạ 2,70, kích thước hạt 200 nm và độ trắng quang học, hỗ trợ kỹ sư tối ưu hóa công thức phối trộn sản phẩm và giảm thiểu sự phụ thuộc vào bột màu nhập khẩu có giá thành cao từ 35.000 đến 85.000 đồng/kg.

Nhóm thứ ba là các nhà hoạch định chính sách kinh tế và cơ quan quản lý tài nguyên khoáng sản. Dữ liệu kinh tế kỹ thuật chứng minh sự chênh lệch giá trị giữa 1.000 đồng/kg quặng thô và hàng chục nghìn đồng/kg thành phẩm là căn cứ xác đáng để xây dựng quy hoạch phát triển bền vững ngành công nghiệp hóa chất chế biến sâu.

Nhóm thứ tư là giảng viên, học viên cao học và sinh viên các trường đại học kỹ thuật chuyên ngành Hóa học và Vật liệu. Tài liệu này là một case study mẫu mực về phương pháp kết hợp các công cụ phân tích hiện đại như XRD, TEM, DSC/TGA để giải quyết một bài toán thực tiễn của ngành sản xuất vô cơ.

Câu hỏi thường gặp

Vì sao cần nghiền quặng ilmenite đến cỡ hạt dưới 0,09 mm trước khi phân hủy axit?

Nghiền mịn giúp phá vỡ cấu trúc khoáng đặc sít và gia tăng diện tích tiếp xúc giữa pha rắn FeTiO3 với axit sunphuric đặc 98%. Kết quả thực nghiệm cho thấy sau 2 giờ nghiền, 100% hạt lọt qua rây 0,09 mm, giúp hiệu suất phản ứng đạt trên 90% ở nhiệt độ 170°C đến 220°C và rút ngắn thời gian ủ phản ứng.

Vai trò của công đoạn khử sắt bằng sắt kim loại trong quy trình sunphat là gì?

Quá trình khử chuyển toàn bộ ion Fe3+ thành Fe2+ nhằm ngăn chặn sự kết tủa của Fe(OH)3 trong giai đoạn thủy phân dung dịch titan sau đó. Việc giữ sắt ở dạng Fe2+ cho phép tách sạch chúng dưới dạng muối kết tinh FeSO4.7H2O khi làm lạnh, đảm bảo độ trắng tinh khiết đạt chuẩn cho sản phẩm chất màu TiO2.

Nhiệt độ nung ảnh hưởng như thế nào đến sự hình thành pha tinh thể rutile?

Nhiệt độ nung là yếu tố quyết định quá trình hoàn thiện mạng lưới tinh thể. Mẫu kết tủa ngậm nước ban đầu có cấu trúc vô định hình, bắt đầu kết tinh anatase ở 600°C và chuyển pha hoàn toàn sang cấu trúc rutile có độ bền nhiệt động cao nhất khi nung ở dải nhiệt độ từ 800°C đến 1100°C.

Công nghệ sunphat có ưu thế gì nổi bật so với công nghệ clo tại Việt Nam?

Công nghệ sunphat có chi phí đầu tư ban đầu thấp hơn, quy trình vận hành ít phức tạp và có thể sử dụng trực tiếp nguồn quặng ilmenite sa khoáng chứa trên 54% TiO2 sẵn có tại miền Trung. Ngược lại, công nghệ clo đòi hỏi nguyên liệu đầu vào có hàm lượng TiO2 rất cao và mức độ đầu tư kỹ thuật khắt khe hơn nhiều.

Lượng chất thải phát sinh từ quá trình sunphat có thể được xử lý như thế nào?

Cứ sản xuất 1 tấn TiO2 sẽ phát sinh khoảng 3 đến 4 tấn phèn sắt FeSO4.7H2O và 8 tấn axit H2SO4 loãng. Giải pháp bền vững là cô đặc tái tuần hoàn axit loãng vào chu trình hòa tách và thu hồi muối sắt làm nguyên liệu sản xuất chất keo tụ xử lý nước hoặc làm phụ gia phân bón nông nghiệp.

Kết luận

• Luận văn đã xây dựng thành công quy trình công nghệ sunphat khép kín chế tạo chất màu titan diôxit chất lượng cao từ sa khoáng ilmenite Hà Tĩnh chứa trên 54% TiO2.
• Xác lập chế độ nghiền bi tối ưu trong 2,0 giờ giúp 100% quặng đạt kích thước dưới 0,09 mm, tạo điều kiện thuận lợi cho phản ứng phân hủy đạt hiệu suất cao trên 90%.
• Kiểm soát chính xác phản ứng thủy phân dung dịch TiOSO4 ở nhiệt độ 90°C đến 110°C với hiệu suất thu hồi titan đạt từ 93,0% đến 96,0%.
• Làm chủ chế độ nung chuyển pha tinh thể ở nhiệt độ 800°C đến 1100°C để tạo ra chất màu rutile có kích thước hạt nano đồng đều và độ tán xạ quang học vượt trội.
• Cung cấp luận cứ khoa học thực tiễn vững chắc giúp chấm dứt việc xuất khẩu quặng thô giá rẻ 1.000 đồng/kg, thúc đẩy phát triển công nghệ chế biến sâu khoáng sản tại Việt Nam.

Đóng góp lớn nhất của công trình là chuyển hóa thành công nguồn sa khoáng ven biển thành sản phẩm công nghiệp có giá trị gia tăng cao, giải quyết đồng thời bài toán kinh tế và môi trường. Các cơ quan quản lý, viện nghiên cứu và doanh nghiệp cần đẩy mạnh hợp tác triển khai dự án pilot trong giai đoạn 2026-2028 nhằm sớm đưa công nghệ vào ứng dụng thực tế. Hãy liên hệ với các đơn vị nghiên cứu chuyên ngành để tiếp nhận chuyển giao công nghệ và đồng hành cùng sự phát triển bền vững của ngành hóa chất Việt Nam.
