Nghiên Cứu Và Chế Tạo Đầu Robot Tương Tác Phỏng Sinh Học Tại HCMUTE: Báo Cáo Kỹ Thuật Và Đánh Giá Động Học Toàn Diện

Tóm tắt nghiên cứu (Executive Summary)

  • Câu hỏi nghiên cứu chính (Core Research Question): Làm thế nào để thiết kế, tối ưu hóa động học và chế tạo thực nghiệm một hệ thống đầu robot hình người (humanoid head robot) có khả năng mô phỏng chuẩn xác các chuyển động giải phẫu của mắt, mí mắt, lông mày, khuôn miệng và khớp cổ 3 bậc tự do (3-DOF), nhằm biểu đạt cảm xúc và tương tác tự nhiên giữa người và máy?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài ứng dụng phương pháp giải phẫu phỏng sinh học (biomechanical bio-mimicry) kết hợp mô hình hóa cơ cấu động học kín (closed-loop kinematic chain), mô phỏng không gian làm việc (workspace) trên nền tảng MATLAB, thiết kế 3D CAD/CAE, gia công khung xương hợp kim/nhựa kỹ thuật, đúc khuôn mặt da bằng silicone tổng hợp và điều khiển vị trí chính xác thông qua hệ thống vi điều khiển giao tiếp xung PWM cùng động cơ Digital RC Servo LD-27mg lực kéo lớn.
  • Kết quả then chốt (Key Findings): Nhóm nghiên cứu đã chế tạo thành công mẫu thử nghiệm đầu robot kích thước tương đương người thật; làm chủ động học thuận/nghịch cho cơ cấu cổ 3-DOF và cơ cấu mí mắt 4 khâu; mô phỏng chuyển động nhãn cầu đa hướng với góc quay $\pm 35^\circ$, vận tốc chớp mí $282^\circ/\text{s}$ (đóng hoàn tất trong $173\text{ ms}$); cùng hệ thống 6 nhóm cơ môi chủ đạo giúp tái tạo sinh động các trạng thái cảm xúc (cười, ngạc nhiên, trung tính).
  • Ý nghĩa ứng dụng (Implications): Công trình đặt nền móng kỹ thuật vững chắc cho việc tự chủ công nghệ sản xuất robot dịch vụ, robot lễ tân và trợ lý ảo hình thể tại Việt Nam, giảm thiểu chi phí nhập khẩu các hệ thống robot tương tác đắt đỏ từ nước ngoài.

Bối cảnh và tầm quan trọng (Context & Significance)

1. Hiện trạng nghiên cứu robot dạng người trên thế giới

Trong kỷ nguyên Tự động hóa và Trí tuệ nhân tạo (AI), robot dạng người (Humanoid Robot) không còn dừng lại ở các dây chuyền sản xuất cơ khí kín mà đang dịch chuyển mạnh mẽ sang không gian sống của con người. Từ những cột mốc lịch sử như Unimate (1961), ASIMO (Honda, 2000) cho đến biểu tượng AI giao tiếp Sophia (Hanson Robotics, 2015), giao tiếp phi ngôn ngữ (non-verbal communication)—đặc biệt là ánh mắt, cử động cổ và vi biểu cảm khuôn mặt (facial micro-expressions)—được chứng minh là yếu tố cốt lõi giúp xóa bỏ "thung lũng kỳ bí" (Uncanny Valley), gia tăng mức độ gắn kết và niềm tin giữa con người và máy móc.

2. Khoảng trống công nghệ tại Việt Nam

Mặc dù nhu cầu ứng dụng robot thông minh trong y tế, chăm sóc sức khỏe, giáo dục và ngành dịch vụ tại Việt Nam tăng trưởng nhanh, phần lớn các thiết bị tương tác tiên tiến hiện nay đều phải nhập khẩu nguyên chiếc với chi phí đầu tư và bảo trì cực kỳ đắt đỏ. Các nghiên cứu trong nước trước đây chủ yếu tập trung vào phần mềm chatbot, xử lý ngôn ngữ tự nhiên (NLP) hoặc cánh tay robot công nghiệp, trong khi các giải pháp cơ điện tử tinh vi về cơ cấu đa liên kết phỏng sinh học khuôn mặt và động học không gian đầu-cổ vẫn còn thiếu những mô hình thực nghiệm hoàn chỉnh, có khả năng tùy biến cao.

3. Tính cấp thiết và tác động kỳ vọng

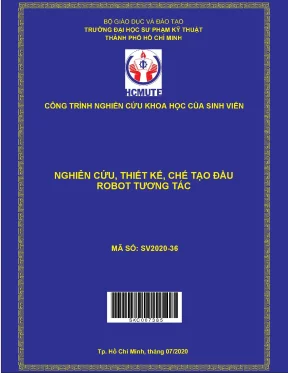

Đề tài nghiên cứu khoa học sinh viên mã số SV2020-36 tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) mang tính đón đầu xu thế. Việc giải quyết trọn vẹn chuỗi liên kết từ tính toán cơ học giải phẫu, mô phỏng động học, thiết kế vi mạch điều khiển đến đúc vật liệu composite/silicone dẻo giúp thiết lập chuẩn quy trình kỹ thuật cho các kỹ sư cơ điện tử trong nước, tạo tiền đề chế tạo các robot dịch vụ thông minh mang thương hiệu "Make in Vietnam".

Phương pháp nghiên cứu và Tiếp cận kỹ thuật (Methodology & Approach)

Nghiên cứu áp dụng quy trình thiết kế kỹ thuật tích hợp khép kín (Integrated Mechatronic Design Pipeline), kết hợp chặt chẽ giữa giải phẫu học cơ thể người và nguyên lý lý thuyết máy:

1. Thiết kế cơ cấu và Phân tích giải phẫu học (Anatomical Mechanical Design)

  • Khớp cổ 3 bậc tự do (3-DOF Neck Mechanism): Mô phỏng đốt sống cổ người thông qua sự kết hợp giữa khớp các-đăng (Cardan joint) 2 bậc tự do và bộ truyền bánh răng nón/trụ. Cơ cấu này cho phép thực hiện độc lập hoặc kết hợp 3 chuyển động tự nhiên: cúi/ngửa (pitch quanh trục $Y$), nghiêng/lắc trái-phải (roll quanh trục $X$) và xoay tròn đầu (yaw quanh trục $Z$).
  • Hệ thống nhãn cầu & mí mắt sinh học: Áp dụng cơ cấu thanh truyền 4 khâu hình bình hành song phẳng. Hai nhãn cầu (đường kính chuẩn $24\text{ mm}$, mống mắt $12\text{ mm}$) được liên kết đồng bộ, cho phép chuyển động liếc đồng hướng mà không gây sai lệch trục quang học.
  • Hệ thống cơ biểu cảm mặt: Tinh giản hệ thống cơ phức tạp của con người thành các cụm dẫn động độc lập gồm 4 servo cho cơ chân mày, 1 servo cho xương hàm dưới (khớp quay 1-DOF mở/đóng) và 6 nhóm cơ kéo viền môi làm bằng dây cáp linh hoạt.

2. Tính toán động lực học và Mô phỏng không gian (Kinematics & Simulation)

  • Toán học chuỗi động kín: Xây dựng hệ phương trình tọa độ Euler và ma trận biến đổi thuần nhất Homogeneous Transformation Matrix ($4 \times 4$) nhằm xác định quỹ đạo góc quay của thanh truyền mí mắt và khớp cổ.
  • Mô phỏng Workspace trên MATLAB: Chuyển đổi toàn bộ phương trình động học thuận/nghịch sang script thuật toán; quét dải góc quay của các servo để vẽ đồ thị không gian hoạt động $3\text{D}$ ($Oxy, Zox, Zoy, Oxyz$). Việc này đảm bảo các khâu liên kết không xảy ra va chạm cơ khí (mechanical interference) hoặc điểm kỳ dị động học (singularities).

3. Thu thập dữ liệu và Độ tin cậy thực nghiệm

  • Mọi thông số chuyển động được đối chiếu trực tiếp với các tài liệu nhân trắc học quốc tế (Jung & Sclafini, 2010; Tamler et al., 1959).
  • Kiểm chứng độ chính xác góc quay và thời gian đáp ứng thực tế bằng camera tốc độ cao và phần mềm đo kiểm xung điều khiển PWM (dải độ rộng xung $500\text{ }\mu\text{s} - 2500\text{ }\mu\text{s}$, độ phân giải vi bước cao).

Phát hiện và Kết quả kỹ thuật then chốt (Key Technical Findings)

+------------------------------------+------------------------------------+
|         THÔNG SỐ ĐỘNG HỌC          |        KẾT QUẢ ĐẠT ĐƯỢC            |
+------------------------------------+------------------------------------+
| Bậc tự do khớp cổ                  | 3-DOF (Cúi-Ngửa, Lắc, Xoay)        |
| Tỷ số truyền trục xoay cổ          | u = 2 (Z1 = 15 răng, Z2 = 30 răng) |
| Góc quan sát nhãn cầu              | ±35° (Trái, Phải, Lên, Xuống)      |
| Tốc độ chớp mí mắt                 | 282°/s (1/2 chu kỳ trong 173 ms)   |
| Hành trình dịch chuyển lông mày    | 13 mm (Vmax = 87 mm/s)             |
| Khối lượng đầu tổng thể            | ~5.0 kg (Tải định mức thiết kế)    |
| Da bọc biểu cảm                    | Silicone dẻo đàn hồi sinh học      |
+------------------------------------+------------------------------------+

1. Tối ưu hóa thành công cơ cấu cổ 3 bậc tự do chịu tải lớn

Hệ thống cổ sử dụng 03 động cơ kỹ thuật số Digital RC Servo LD-27mg mang lại mô-men xoắn định danh từ $21\text{ kg}\cdot\text{cm}$ ($5\text{V}$) đến $24.5\text{ kg}\cdot\text{cm}$ ($6.6\text{V}$), dòng hãm $1.3\text{A}$. Nhờ cơ cấu vi sai tay đòn kép kết hợp bộ truyền bánh răng mô-đun $m = 3$, khoảng cách trục $a = 67.5\text{ mm}$, tỷ số truyền $u = 2$ ($Z_1 = 15\text{ răng}, Z_2 = 30\text{ răng}$), hệ thống nâng đỡ và điều khiển mượt mà khối lượng đầu robot $5\text{ kg}$ mà không bị quá nhiệt hay rung giật tại vị trí trung lập ($1500\text{ }\mu\text{s}$).

2. Tái tạo chuyển động nhãn cầu và mí mắt chuẩn xác

  • Phạm vi góc nhìn: Cơ cấu liên kết hình bình hành giúp nhãn cầu đạt góc quay ổn định $\pm 35^\circ$ ở cả 4 hướng (trái, phải, ngước lên, nhìn xuống).
  • Động học chớp mắt siêu tốc: Mí mắt trên di chuyển từ trạng thái mở trung tính ($26.8^\circ$ so với phương ngang) sang trạng thái nhắm kín ($-22^\circ$) trong khoảng thời gian trung bình chỉ $173\text{ ms}$, tương đương vận tốc góc tức thời $282^\circ/\text{s}$, mô phỏng gần như hoàn hảo phản xạ chớp mắt tự nhiên của con người ($300 - 400\text{ ms}$ toàn chu kỳ).

3. Động lực học vùng lông mày và tái hiện cảm xúc mặt

  • Chuyển vị tuyến tính: Chân mày di chuyển linh hoạt trên hành trình $13\text{ mm}$ từ trạng thái giận dữ ($29^\circ$) qua trung tính ($8^\circ$) đến trạng thái ngạc nhiên ($26^\circ$) với vận tốc dịch chuyển tối đa đạt $87\text{ mm/s}$.
  • Biểu cảm nụ cười: Việc tối giản cấu trúc xuống 6 nhóm cơ môi kéo dây kết hợp ăn ý với góc mở cằm trục bản lề đã triệt tiêu độ cứng cơ học của lớp da silicone, cho phép robot thể hiện rõ nét khẩu hình khi phát âm và nụ cười tự nhiên, không bị biến dạng nhăn gãy vật liệu.

Đóng góp khoa học và Giá trị ứng dụng (Contributions & Value)

                            ĐÓNG GÓP CỦA ĐỀ TÀI
[GIÁ TRỊ HỌC THUẬT & PHƯƠNG PHÁP LUẬN]              [GIÁ TRỊ CƠ ĐIỆN TỬ & THỰC TIỄN]
• Giải thuật giải tích chuỗi động kín cho cơ mặt    • Làm chủ quy trình đúc da Silicone
• Bộ thông số nhân trắc học hóa cơ khí              • Thiết kế phần cứng mô-đun hóa chi phí thấp
• Bộ thư viện mô phỏng Workspace trên MATLAB        • Nền tảng tích hợp AI tương tác đa phương thức

1. Đóng góp về mặt học thuật và Phương pháp luận

  • Chuẩn hóa mô hình toán học: Cung cấp hệ phương trình giải tích tường minh cho các chuỗi động học kín phức tạp trong không gian hẹp của hộp sọ robot, hỗ trợ đắc lực cho các nghiên cứu tiếp theo về điều khiển bám quỹ đạo phi tuyến.
  • Cơ sở dữ liệu phỏng sinh học: Thiết lập bảng thông số động học chuẩn giữa biên độ cơ học và trạng thái tâm lý cảm xúc (ngạc nhiên, tức giận, vui vẻ, chú ý).

2. Đổi mới kỹ thuật và Giá trị thực tiễn

  • Làm chủ quy trình chế tạo da mặt Silicone: Đề tài đã thử nghiệm thành công kỹ thuật tạo khuôn composite ngược và đổ vật liệu silicone chuyên dụng, tạo ra lớp biểu bì nhân tạo có độ đàn hồi cao, bám dính tốt với các điểm nút cơ servo mà không bị rách vỡ sau hàng ngàn chu kỳ co giãn.
  • Khả năng thương mại hóa cao: Cấu trúc khung cơ khí được tối ưu hóa để có thể gia công bằng công nghệ in 3D FDM/SLA kết hợp cắt CNC kim loại phổ thông, giúp giảm giá thành chế tạo xuống chỉ bằng một phần nhỏ so với các sản phẩm thương mại quốc tế.

Đối tượng hưởng lợi và Ứng dụng mục tiêu (Target Audience)

  • Giới nghiên cứu học thuật (Robotics Researchers): Cung cấp tài liệu tham khảo chất lượng cao về tính toán động học robot phỏng sinh học, cơ cấu truyền động vi sai và mô phỏng động lực học nhiều vật (Multi-body Dynamics).
  • Doanh nghiệp phát triển giải pháp AI & Dịch vụ: Tận dụng phần cứng đầu robot làm "thể xác vật lý" (Embodied AI) kết hợp với các mô hình ngôn ngữ lớn (LLM) và thị giác máy tính (Computer Vision) để tạo nên robot lễ tân thông minh cho ngân hàng, khách sạn, trung tâm thương mại, showroom.
  • Lĩnh vực giáo dục và Y tế trị liệu: Ứng dụng trong các trường đại học khối kỹ thuật làm mô hình thí nghiệm giảng dạy thực hành Cơ điện tử; đồng thời có tiềm năng phát triển thành robot hỗ trợ giao tiếp cho trẻ tự kỷ hoặc người cao tuổi cần bầu bạn.

Câu hỏi thường gặp (FAQ)

1. Điểm đột phá quan trọng nhất của công trình nghiên cứu này là gì?

Trả lời: Đột phá lớn nhất là việc tích hợp thành công hệ thống khớp cổ 3 bậc tự do chịu tải trọng $5\text{ kg}$ cùng tổ hợp chuyển động mắt - mí mắt - lông mày - cơ môi với độ trễ cơ học cực thấp, cho phép mô phỏng biểu cảm mặt người với thời gian đáp ứng chớp mắt đạt mức kỷ lục $173\text{ ms}$.

2. Phương pháp phân tích động học trong đề tài có gì đặc biệt?

Trả lời: Nghiên cứu đã quy đổi các chuyển động mí mắt và thanh giằng phức tạp thành bài toán chuỗi động học phẳng kín, sử dụng phương pháp giải tích hình học kết hợp nghiệm lượng giác để tìm nghiệm giải tích tường minh thay vì chỉ ước lượng số, giúp vi điều khiển tính toán quỹ đạo thời gian thực cực kỳ nhẹ nhàng.

3. Kết quả của đề tài có thể nhân rộng và sản xuất hàng loạt không?

Trả lời: Hoàn toàn khả thi. Toàn bộ bản vẽ cơ khí, thông số bánh răng ($m=3, u=2$), sơ đồ mạch điều khiển servo và quy trình đổ khuôn silicone đều được mô-đun hóa rõ ràng, sẵn sàng chuyển giao cho quy trình in 3D công nghiệp và sản xuất khuôn mẫu hàng loạt.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Trả lời: Tích hợp camera stereo độ nét cao vào trong 2 hốc mắt để nhận diện khuôn mặt người đối diện, gắn micro định hướng thu âm giọng nói, và tích hợp thuật toán AI nhận diện cảm xúc để robot tự động phản xạ ánh mắt và mỉm cười tương tác thời gian thực.

5. Khả năng ứng dụng thực tế lớn nhất của mẫu đầu robot này là gì?

Trả lời: Làm đại sứ thương hiệu, robot hướng dẫn viên tại các viện bảo tàng, triển lãm khoa học, hoặc làm trợ lý tương tác thông minh tại quầy thông tin sân bay và bệnh viện.

Kết luận (Conclusion)

Đề tài nghiên cứu khoa học sinh viên "Nghiên cứu, thiết kế và chế tạo đầu robot tương tác" (SV2020-36) tại Đại học Sư phạm Kỹ thuật TP.HCM là một công trình cơ điện tử xuất sắc, kết hợp nhuần nhuyễn giữa giải phẫu học phỏng sinh học và kỹ thuật điều khiển tự động. Nhóm tác giả đã giải quyết triệt để các thách thức kỹ thuật về không gian làm việc của khớp cổ 3-DOF, cơ chế đồng bộ nhãn cầu và chuyển động biểu cảm đa dạng của cơ mặt dưới lớp da silicone.

Trong tương lai, khi được tích hợp sâu rộng cùng các tiến bộ vượt bậc của Trí tuệ Nhân tạo thế hệ mới (Generative AI), mẫu robot này hứa hẹn sẽ trở thành giải pháp robot dịch vụ tương tác thông minh toàn diện, mở ra bước tiến mới cho ngành chế tạo robot dạng người tại Việt Nam.
