Luận án về thiết kế cấu trúc tinh thể quang tử 1D và 2D cho linh kiện lưỡng trạng thái ổn định

Luận án nghiên cứu thiết kế cấu trúc tinh thể quang tử 1D và 2D, ứng dụng cho linh kiện lưỡng trạng thái ổn định trong công nghệ quang học.

• Trường học: Viện Khoa Học Vật Liệu
• Chuyên ngành: Khoa Học Vật Liệu
• Đề tài: Nghiên Cứu Cấu Trúc Tinh Thể Quang Tử 1D Và 2D Cho Linh Kiện Ổn Định
• Loại tài liệu: luận án tiến sỹ

Mục lục chi tiết

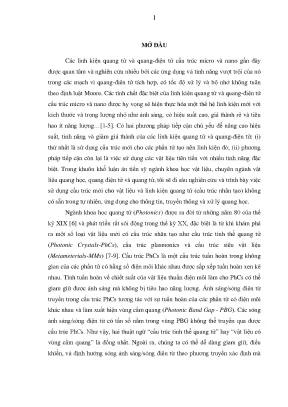

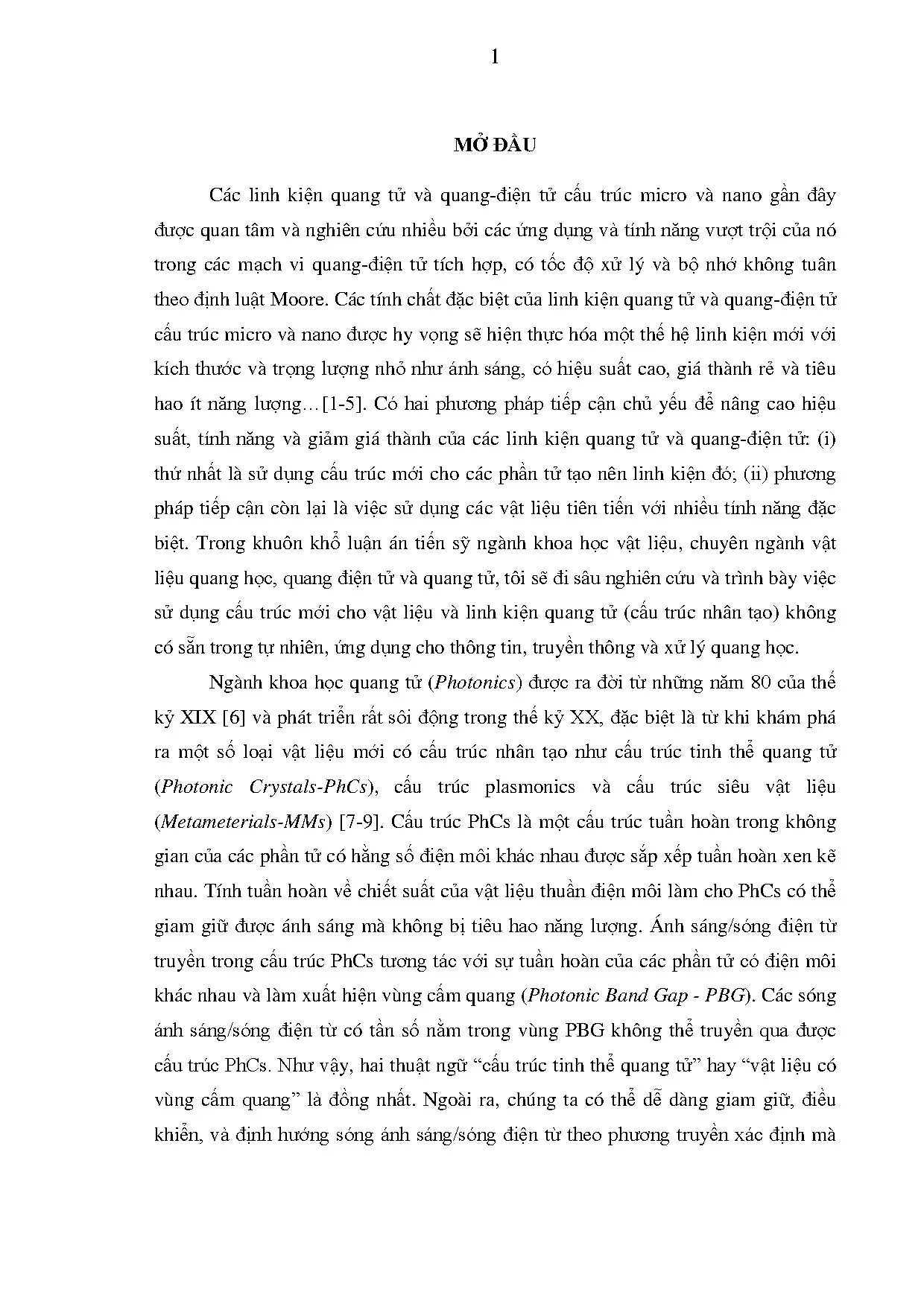

• MỞ ĐẦU
• 1. CHƯƠNG 1: Tổng quan
• 2. CHƯƠNG 2: Phương pháp tính toán và mô phỏng
• 3. CHƯƠNG 3: Tối ưu hóa hệ số phẩm chất và phổ cộng hưởng của cấu trúc cách tử dẫn sóng
• 4. CHƯƠNG 4: Lưỡng trạng thái quang ổn định trong cấu trúc cách tử dẫn sóng
• 5. CHƯƠNG 5: Lưỡng trạng thái quang ổn định dựa trên sự tương tác giữa cộng hưởng và dẫn sóng khe hẹp trong cấu trúc tinh thể quang tử hai chiều

Tóm tắt

I. Giới thiệu về cấu trúc tinh thể quang tử

Cấu trúc tinh thể quang tử (cấu trúc tinh thể) là một trong những lĩnh vực nghiên cứu quan trọng trong ngành quang học hiện đại. Được phát triển từ những năm 1980, cấu trúc này bao gồm các vật liệu có hằng số điện môi khác nhau được sắp xếp theo một cách tuần hoàn. Sự tuần hoàn này tạo ra vùng cấm quang (Photonic Band Gap - PBG), nơi mà ánh sáng không thể truyền qua. Cấu trúc này có thể được phân loại thành ba loại: quang tử 1D, quang tử 2D, và quang tử 3D. Mỗi loại có những đặc điểm và ứng dụng riêng biệt. Cấu trúc quang tử 1D là đơn giản nhất, bao gồm các lớp vật liệu có chiết suất khác nhau, trong khi quang tử 2D có cấu trúc phức tạp hơn với tính tuần hoàn theo hai chiều. Việc nghiên cứu và phát triển các cấu trúc này không chỉ giúp nâng cao hiệu suất của các linh kiện quang học mà còn mở ra nhiều ứng dụng mới trong lĩnh vực thông tin và truyền thông.

1.1. Đặc điểm của cấu trúc quang tử 1D

Cấu trúc quang tử 1D được hình thành từ các lớp vật liệu có chiết suất khác nhau, sắp xếp xen kẽ nhau. Đặc điểm nổi bật của cấu trúc này là khả năng tạo ra vùng cấm quang (PBG) rộng, cho phép kiểm soát ánh sáng một cách hiệu quả. Các ứng dụng của cấu trúc này bao gồm bộ lọc sóng quang học và các linh kiện quang tử khác. Đặc biệt, độ rộng của vùng PBG có thể được điều chỉnh thông qua sự chênh lệch chiết suất giữa các lớp vật liệu. Điều này cho phép thiết kế các linh kiện quang tử với hiệu suất cao và tính năng đặc biệt, phục vụ cho các ứng dụng trong lĩnh vực viễn thông và cảm biến.

1.2. Cấu trúc quang tử 2D và ứng dụng

Cấu trúc quang tử 2D có tính tuần hoàn theo hai chiều, cho phép tạo ra các tính chất quang học đặc biệt mà không có vật liệu tự nhiên nào có thể đạt được. Cấu trúc này thường được sử dụng trong các ứng dụng như cảm biến quang học và các linh kiện chuyển mạch. Việc điều khiển ánh sáng trong vùng PBG của cấu trúc 2D mở ra nhiều khả năng mới cho việc phát triển các linh kiện quang tử thế hệ mới. Các nghiên cứu gần đây đã chỉ ra rằng cấu trúc này có thể cải thiện đáng kể hiệu suất của các linh kiện quang học, từ đó nâng cao khả năng xử lý thông tin quang.

II. Phương pháp nghiên cứu và mô phỏng

Để nghiên cứu và phát triển các cấu trúc quang tử 1D và quang tử 2D, nhóm nghiên cứu đã áp dụng hai phương pháp chính: phương pháp đạo hàm hữu hạn trong miền thời gian (FDTD) và phương pháp khai triển sóng phẳng (PWE). Hai phương pháp này cho phép tính toán và mô phỏng chính xác các đặc tính quang học của cấu trúc. Phần mềm mã nguồn mở như MEEP và MPB được sử dụng để thực hiện các mô phỏng này. Kết quả từ các mô phỏng đã xác nhận tính đúng đắn của mô hình lý thuyết, đồng thời cung cấp những thông tin quý giá về ảnh hưởng của các tham số cấu trúc đến hiệu suất của linh kiện quang tử. Việc áp dụng các phương pháp hiện đại này không chỉ giúp nâng cao độ chính xác trong nghiên cứu mà còn mở rộng khả năng ứng dụng của các linh kiện quang tử trong thực tế.

2.1. Phương pháp FDTD

Phương pháp FDTD là một trong những phương pháp phổ biến nhất trong mô phỏng quang học. Phương pháp này cho phép giải quyết các bài toán phức tạp liên quan đến sự tương tác của ánh sáng với các cấu trúc quang tử. Bằng cách chia nhỏ không gian thành các ô lưới, phương pháp này có thể tính toán sự phát tán của sóng ánh sáng trong thời gian thực. Kết quả từ mô phỏng FDTD cung cấp cái nhìn sâu sắc về cách ánh sáng tương tác với cấu trúc quang tử, từ đó giúp tối ưu hóa thiết kế linh kiện quang học.

2.2. Phương pháp PWE

Phương pháp PWE (Plane Wave Expansion) là một công cụ mạnh mẽ khác trong nghiên cứu cấu trúc quang tử. Phương pháp này cho phép phân tích các mode dẫn sóng trong cấu trúc quang tử bằng cách khai triển sóng phẳng. Kết quả từ phương pháp PWE giúp xác định các vùng cấm quang và các đặc tính quang học khác của cấu trúc. Việc kết hợp giữa FDTD và PWE trong nghiên cứu đã mang lại những kết quả khả quan, mở ra hướng đi mới cho việc phát triển các linh kiện quang tử hiệu suất cao.

III. Ứng dụng thực tiễn của cấu trúc quang tử

Cấu trúc quang tử 1D và quang tử 2D có nhiều ứng dụng thực tiễn trong lĩnh vực quang học và viễn thông. Các linh kiện quang tử được phát triển từ các cấu trúc này có thể được sử dụng trong các hệ thống truyền thông quang, cảm biến quang học, và các thiết bị xử lý thông tin. Đặc biệt, khả năng điều khiển ánh sáng trong vùng cấm quang mở ra nhiều cơ hội cho việc phát triển các linh kiện chuyển mạch quang với hiệu suất cao. Các nghiên cứu gần đây đã chỉ ra rằng việc sử dụng cấu trúc quang tử có thể giảm thiểu tiêu thụ năng lượng và tăng tốc độ truyền tải thông tin, từ đó đáp ứng nhu cầu ngày càng cao trong lĩnh vực công nghệ thông tin.

3.1. Linh kiện chuyển mạch quang

Linh kiện chuyển mạch quang sử dụng cấu trúc quang tử 1D và quang tử 2D có khả năng chuyển đổi tín hiệu quang với tốc độ cao và tiêu thụ năng lượng thấp. Các nghiên cứu đã chỉ ra rằng việc tối ưu hóa cấu trúc quang tử có thể cải thiện đáng kể hiệu suất của các linh kiện này. Điều này không chỉ giúp nâng cao khả năng xử lý thông tin mà còn mở ra nhiều cơ hội mới trong việc phát triển các hệ thống truyền thông quang hiện đại.

3.2. Cảm biến quang học

Cảm biến quang học dựa trên cấu trúc quang tử có khả năng phát hiện các thay đổi nhỏ trong môi trường xung quanh. Các ứng dụng của cảm biến quang học rất đa dạng, từ y tế đến môi trường. Việc sử dụng cấu trúc quang tử giúp tăng cường độ nhạy và độ chính xác của cảm biến, từ đó nâng cao khả năng ứng dụng trong thực tế. Nghiên cứu về cảm biến quang học sử dụng cấu trúc quang tử đang trở thành một lĩnh vực nghiên cứu sôi động, với nhiều triển vọng trong tương lai.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. Cấu trúc tinh thể quang tử 1. Tổng quan về cấu trúc tinh thể quang tử Khái niệm cấu trúc PhCs được đưa ra đầu tiên bởi hai nhà khoa học Yablonovitch và John năm 1987 [7]. Ba loại cấu trúc PhCs (a) 1D, (b) 2D và (c) 3D [27].

PhCs là các cấu trúc tuần hoàn trong không gian của các vật liệu có hằng số điện môi khác nhau được sắp xếp xen kẽ nhau. Do tính chất tuần hoàn về chiết suất dẫn tới cấu trúc PhCs xuất hiện vùng PBG. Tùy thuộc vào số chiều tuần hoàn mà cấu trúc PhCs được chia thành ba loại: PhCs 1D, 2D và 3D như được trình bày trong Hình 1. Cấu trúc PhCs được đặc trưng bởi một số đặc tính sau: Số chiều: 1D, 2D hoặc 3D là tùy thuộc vào sự tuần hoàn của chiết suất theo các chiều trong không gian.

Hệ số lấp đầy (f): Là tỷ lệ về thể tích của các đơn thể tạo nên cấu trúc PhCs so với toàn bộ thể tích của vật liệu. Chiết suất hiệu dụng (neff): Là căn bậc hai của hằng số điện môi hiệu dụng (εeff). Hằng số điện môi hiệu dụng được định nghĩa là hằng số điện môi trung bình của các vật liệu tạo thành cấu trúc PhCs.1) 7 trong đó f là hệ số lấp đầy, ε1 và ε2 tương ứng là các hằng số điện môi của hai vật liệu tạo nên cấu trúc PhCs có trong một ô đơn vị. Tính đối xứng: Các cấu trúc PhCs nói chung đều có tính đối xứng.

Cách sắp xếp các đơn thể trong cấu trúc PhCs sẽ xác định tính đối xứng của mạng tinh thể.2 minh họa sự đối xứng ba chiều có thể thấy trong những mạng Bravais của các cấu trúc PhCs. Minh họa các cách sắp xếp của đơn tinh thể tạo nên các cấu trúc PhCs với các đối xứng khác nhau. a) lập phương đơn, b) lục giác đơn, c) lập phương tâm thể, d) lập phương tâm mặt, e) lục giác xếp chặt, f) mạng kim cương [27]. Hằng số mạng (a): Được định nghĩa là chu kỳ không gian của các đơn thể cấu tạo nên cấu trúc PhCs tương tự như hằng số mạng của các tinh thể thông thường được cấu tạo nên bởi dãy đều đặn các nguyên tử.

Trong trường hợp mạng lập phương hằng số mạng thường được lấy là cạnh của hình lập phương. Hai loại mạng tinh thể của cấu trúc PhCs 2D. Cấu trúc tinh thể quang tử một chiều và cách tử dẫn sóng 1. Khái niệm cấu trúc tinh thể quang tử một chiều Cấu trúc PhCs 1D là cấu trúc đơn giản nhất bao gồm các lớp vật liệu có chiết suất khác nhau được sắp xếp xen kẽ nhau.

Lúc này chiết suất sẽ tuần hoàn theo một hướng duy nhất và đồng nhất theo hai hướng còn lại. Ví dụ về cấu trúc PhCs 1D được đưa ra trong Hình 1. Màng đa lớp, cấu trúc PhCs 1D gồm các lớp vật liệu có chiết suất khác nhau nằm xen kẽ nhau tuần hoàn (chu kỳ a) theo trục z [7]. Giản đồ vùng PBG của cấu trúc PhCs 1D có ý nghĩa quan trọng, bởi vì có rất nhiều ứng dụng phụ thuộc vào độ rộng của vùng PBG.

Ví dụ, cấu trúc PhCs có thể sử dụng làm bộ lọc sóng quang học dải hẹp nếu loại bỏ tất cả (hoặc một số) tần số ánh sáng nằm trong vùng PBG. Giản đồ vùng cấm quang Vùng PBG là vùng tần số mà tất cả các sóng ánh sáng có tần số nằm trong vùng PBG đều không thể truyền qua được cấu trúc. Giản đồ vùng PBG của 3 kiểu cấu trúc PhCs 1D được đưa ra trong Hình 1.5a là cấu trúc đồng nhất có hằng số điện môi ε = 13; Hình 1.5b là cấu trúc PhCs 1D với 2 lớp có hằng số điện môi lần lượt là ε = 13 và 12; Hình 1.5c là cấu trúc PhCs 1D với 2 lớp có hằng số điện môi lần lượt là ε = 13 và 1. Chúng ta có thể thấy rằng trong Hình 1.5c có độ rộng vùng PBG là rộng nhất.

Do đó có thể kết luận rằng cùng một hằng số mạng, sự chênh lệch chiết suất giữa hai lớp điện môi có cùng độ dày càng lớn thì độ rộng vùng PBG càng rộng. Giản đồ vùng PBG đối với 3 cấu trúc. Độ rộng vùng PBG của cấu trúc PhCs 1D có thể được mô tả thông qua độ rộng dải tần số Δω. Với các dải tần số của vùng PBG khác nhau, thì tỷ số Δω/ωm (tính ra phần trăm), trong đó ωm là tần số trung tâm của vùng PBG, sẽ là tiêu chí xác định kích thước của vùng PBG.

Cũng vì lý do này mà trong biểu đồ Hình 1.5 và trong các biểu đồ cấu trúc vùng thì tần số và véc tơ sóng được tính theo đơn vị không thứ nguyên ωa/2πc và ka/2π. Tần số không thứ nguyên là tương đương với tỷ số a/λ, trong đó λ là bước sóng của ánh sáng trong chân không (λ=2πc/ω). Cấu trúc PhCs 1D với tính tuần hoàn yếu, có thể đề xuất công thức đơn giản cho kích thước của vùng PBG. Theo đó, nếu giả sử hai vật liệu cấu tạo nên màng đa lớp có hằng số điện môi lần lượt là ε và ε+Δε và bề dày tương ứng là (a-d) và d.

Nếu độ tương phản hằng số điện môi là yếu (Δε/ε<<1) hoặc tỷ lệ độ dày d/a nhỏ thì tỷ số Δω/ωm xấp xỉ là [29]:   sin  d / a   .2) m   Công thức này định lượng kết luận ở phần trước là bất kỳ một sự tuần hoàn nào dù yếu cũng là nguyên nhân tạo ra vùng PBG của cấu trúc PhCs 1D. Buồng cộng hưởng a) Gương phản xạ Bragg (Distributed Bragg Reflectors – DBR) Gương phản xạ Bragg là hệ gồm nhiều lớp được hình thành bởi sự lặp đi lặp lại tuần hoàn của một cặp gồm hai lớp điện môi có chiết suất khác nhau n1 và n2 có bề dày tương ứng là d1 và d2. Số cặp lớp điện môi này chính là chu kỳ N của gương DBR. Sơ đồ cấu trúc của một gương DBR được trình bày như Hình 1.

Sơ đồ cấu trúc của một gương DBR tuần hoàn với n1 và n2 là chiết suất của hai lớp vật liệu; d1 và d2 là bề dày tương ứng [30]. Khi một chùm ánh sáng được chiếu tới gương DBR thì xuất hiện hiện tượng nhiễu xạ Bragg là hiện tượng giao thoa giữa chùm ánh sáng tới và chùm ánh sáng phản xạ tại mặt phân cách giữa các lớp điện môi. Mô hình đơn giản của hiện tượng nhiễu xạ được trình bày trong Hình 1.7, trong đó cấu trúc PhCs 1D bao gồm nhiều cặp lớp giống hệt nhau, mỗi cặp bao gồm hai lớp có chiết suất n1 và n2 tương ứng với độ dày d1 và d2 khác nhau. 11 Khi có ánh sáng chiếu tới, quá trình phản xạ xảy ra ngay tại mỗi bề mặt giữa hai lớp vật liệu có chiết suất khác nhau.

Trong trường hợp cấu trúc chỉ gồm một lớp điện môi trên đế, tia phản xạ là kết quả giao thoa giữa hai tia: một là tia phản xạ ở mặt trên của màng (mặt phân cách giữa màng mỏng và không khí) và một là tia phản xạ ở mặt dưới của màng mỏng (mặt phân cách giữa màng mỏng và đế). Trong trường hợp cấu trúc bao gồm nhiều màng đa lớp, tia phản xạ là kết quả giao thoa của các tia phản xạ tại các mặt phân cách khác nhau. Bằng cách lựa chọn các giá trị thích hợp của chiết suất và độ dày các lớp, chúng ta có thể tạo ra các phổ phản xạ khác nhau. b) Buồng vi cộng hưởng Cấu trúc buồng vi cộng hưởng (hay còn gọi là bộ lọc quang học Fabry-Perot) bao gồm hai gương DBR giống hệt nhau đặt song song cách nhau một lớp đệm, lớp đệm này có chiết suất (hoặc độ dày) có thể giống hoặc khác các lớp được sử dụng trong các gương DBR.8 mô tả sơ đồ cấu tạo một buồng vi cộng hưởng.

Sơ đồ cắt ngang của một buồng vi cộng hưởng. Chiết suất của lớp đệm là ns và bề dày là ds. Lớp đệm được đưa vào giữa hai gương DBR đối xứng với chiết suất của các lớp là n1, n2 và bề dày d1, d2 [30]. Cấu trúc cách tử dẫn sóng Cấu trúc cách tử dẫn sóng là cấu trúc PhCs 1D mà trong đó các mode dẫn trong cấu trúc có thể kết hợp với ánh sáng tới từ bên ngoài.

Cấu trúc đơn giản nhất bao gồm hai lớp vật liệu có chiết suất khác nhau được sắp xếp xen kẽ nhau như Hình 1. Cấu trúc cách tử dẫn sóng. Khi một chùm ánh sáng được chiếu xiên tới bề mặt cấu trúc cách tử, một phần ánh sáng được truyền qua cấu trúc, một phần ánh sáng bị phản xạ và một phần ánh sáng bị giữ lại bên trong khe cách tử. Tại bước sóng và góc tới đặc biệt thì ánh sáng không bị truyền qua phiến cách tử mà phản xạ hoàn toàn.

Sự phản xạ này hoạt động dựa trên định luật phản xạ Bragg. Phản xạ Bragg xảy ra trên bề mặt tiếp giáp giữa hai môi trường có chiết suất khác nhau, khi được chiếu sáng sẽ xuất hiện phản xạ có tính chu kỳ. Phản xạ Bragg. Gọi khoảng chênh lệch giữa hai tia phản xạ liên tiếp là a.

Góc hợp bởi tia tới và tia vuông góc với tia phản xạ là θ. Khi hiệu quang trình bằng số nguyên lần bước sóng thì xuất hiện hiện tượng cộng hưởng (cộng hưởng Bragg):   a  mn (1.3) 13  trong đó, m là bậc nhiễu xạ, n  là bước sóng truyền dẫn trong cách tử, λ là n bước sóng trong chân không, n là chiết suất của vật liệu làm cách tử. Ta thấy: a sin     1  sin    mn (1.4) được gọi là điều kiện phản xạ Bragg. Cấu trúc tinh thể quang tử hai chiều 1.

Khái niệm Cấu trúc PhCs 2D là cấu trúc tuần hoàn theo hai trục và đồng nhất theo trục thứ ba. Cấu trúc PhCs 2D có vùng PBG nằm trong mặt phẳng xy và đồng nhất theo trục z. Một điểm rất thú vị là có thể điều khiển các bước sóng (tần số) trong vùng PBG để thu được các tính chất quang học đặc biệt mà không một loại vật liệu tự nhiên nào có được [7]. Ví dụ về cấu trúc PhCs 2D được mô tả trong Hình 1.11 bao gồm các cấu trúc điện môi hình trụ dài.

Cấu trúc PhCs 2D: (a) Cấu trúc điện môi hình trụ dài trong không khí và hình trụ không khí trong nền điện môi (b) [7].11a là cấu trúc điện môi hình trụ dài mạng tinh thể hình vuông trong không khí với bán kính r và hằng số mạng a.
