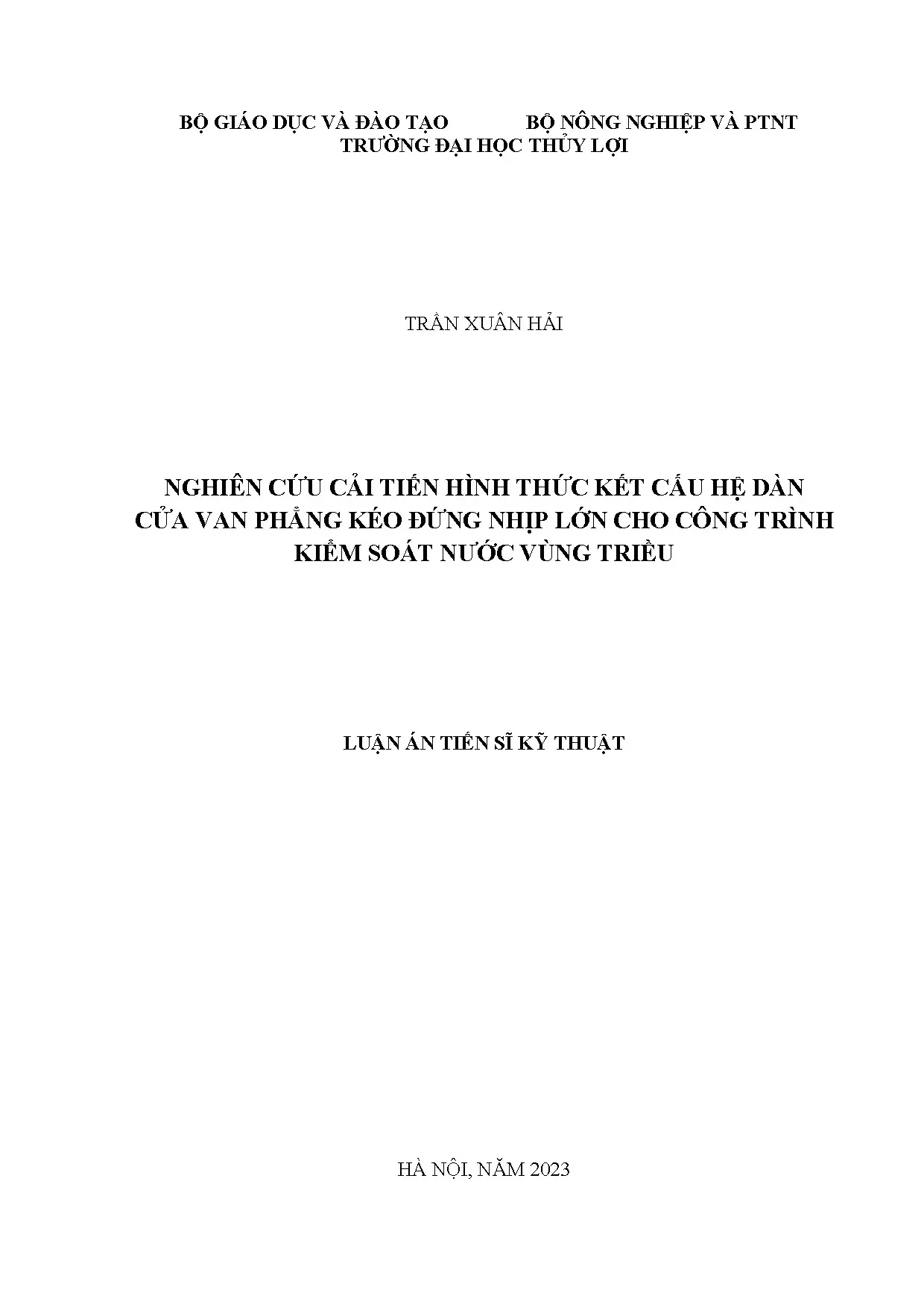

Nghiên Cứu Cải Tiến Hình Thức Kết Cấu Hệ Dàn Cửa Van Phẳng Kéo Đứng Nhịp Lớn

Tài liệu nghiên cứu Nghiên cứu cải tiến hình thức kết cấu hệ dàn cửa van phẳng kéo đứng nhịp lớn cho công trình kiểm, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Trần Xuân Hải
• Người hướng dẫn: TS. Vũ Hoàng Hưng
• Trường học: Trường Đại Học Thủy Lợi
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Thủy
• Đề tài: Nghiên Cứu Cải Tiến Kết Cấu Hệ Dàn Cửa Van Phẳng Kéo Đứng Nhịp Lớn
• Loại tài liệu: luận án tiến sĩ
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CỬA VAN NHỊP LỚN VÀ NHỮNG VẤN ĐỀ CẦN NGHIÊN CỨU ĐẶT RA VỚI LUẬN ÁN
• 1.1. Tổng quan về cửa van nhịp lớn
• 1.1.1. Khái niệm cửa van nhịp lớn
• 1.1.2. Các hình thức cửa van nhịp lớn
• 1.1.3. Cửa van phẳng kéo đứng nhịp lớn
• 1.2. Tổng quan về các nghiên cứu có liên quan đến tính toán thiết kế kết cấu cửa van nhịp lớn
• 1.2.1. Tối ưu hóa kết cấu cửa van
• 1.2.2. Dao động kết cấu cửa van
• 1.2.3. Phá hoại mỏi kết cấu thép cửa van
• 1.3. Những vấn đề đặt ra và hướng nghiên cứu
• 1.4. Kết luận chương 1
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT TÍNH TOÁN KẾT CẤU CỬA VAN BẰNG MÔ PHỎNG SỐ
• 2.1. Tối ưu hóa kết cấu
• 2.1.1. Khái quát về tối ưu hóa kết cấu
• 2.1.2. Công thức cơ bản của bài toán tối ưu hóa kết cấu
• 2.1.3. Vấn đề tính toán tối ưu dàn thép cửa van phẳng kéo đứng nhịp lớn
• 2.2. Động lực học kết cấu
• 2.2.1. Khái quát về động lực học kết cấu
• 2.2.2. Phương pháp tích phân trực tiếp giải bài toán động lực học kết cấu
• 2.2.3. Vấn đề tính toán động lực học kết cấu cửa van phẳng kéo đứng nhịp lớn
• 2.3. Tương tác khối nước – kết cấu
• 2.3.1. Khái quát về tương tác khối nước – kết cấu
• 2.3.2. Vấn đề tính toán tương tác động lực học khối nước – kết cấu cửa van phẳng kéo đứng nhịp lớn
• 2.4. Phá hoại mỏi kết cấu
• 2.4.1. Khái quát về phá hoại mỏi kết cấu
• 2.4.2. Tập trung ứng suất
• 2.4.3. Lan truyền vết nứt
• 2.4.4. Vấn đề tính toán phá hoại mỏi của kết cấu cửa van phẳng kéo đứng nhịp lớn
• 2.5. Công cụ sử dụng trong nghiên cứu
• 2.5.1. Giới thiệu phần mềm ANSYS
• 2.5.2. Phần tử sử dụng trong mô hình
• 2.5.3. Kỹ thuật tính toán tối ưu
• 2.5.4. Kỹ thuật tính toán động lực học kết cấu
• 2.5.5. Kỹ thuật tính toán tương tác khối nước - kết cấu
• 2.5.6. Kỹ thuật tính toán phá hoại mỏi kết cấu thép
• 2.6. Kết luận Chương 2
• 3. CHƯƠNG 3: NGHIÊN CỨU THAY ĐỔI HÌNH THỨC VÀ TÍNH TOÁN TỐI ƯU KẾT CẤU DÀN CỬA VAN PHẲNG KÉO ĐỨNG NHỊP LỚN
• 3.1. Nghiên cứu thay đổi hình thức kết cấu dàn cửa van phẳng kéo đứng nhịp lớn
• 3.1.1. Đề xuất thay đổi hình thức kết cấu dàn
• 3.1.2. Xây dựng chương trình tính toán kết cấu cửa van
• 3.1.3. Kết quả tính toán kết cấu cửa van
• 3.1.4. Tổng hợp kết quả tính toán và nhận xét
• 3.2. Nghiên cứu lựa chọn kích thước dàn hợp lý
• 3.2.1. Ảnh hưởng của chiều cao dàn chính đến nội lực và chuyển vị dàn
• 3.2.2. Ảnh hưởng của khoảng cách hai thanh cánh hạ dàn chính đến nội lực và chuyển vị dàn
• 3.2.3. Ảnh hưởng của độ cong thanh cánh thượng dàn chính đến nội lực và chuyển vị dàn
• 3.2.4. Lựa chọn góc nghiêng hai dàn chính
• 3.3. Nghiên cứu lựa chọn kích thước mặt cắt ngang thanh dàn
• 3.3.1. Phương án tính toán tối ưu
• 3.3.2. Kết quả tính toán tối ưu kích thước mặt cắt đối với các phương án
• 3.3.3. Kiểm tra độ bền và độ cứng cửa van với kích thước đề xuất
• 3.4. Kết luận Chương 3
• 4. CHƯƠNG 4: ÁP DỤNG KẾT QUẢ NGHIÊN CỨU TÍNH TOÁN CHO CÔNG TRÌNH THỰC TẾ
• 4.1. Giới thiệu công trình
• 4.2. Thông số cơ bản dùng trong thiết kế
• 4.3. Lựa chọn kết cấu cửa van
• 4.4. Xây dựng mô hình tính toán
• 4.5. Tính toán độ bền và độ cứng kết cấu thép cửa van
• 4.5.1. Cửa van chịu tác dụng của tổ hợp tải trọng cơ bản
• 4.5.2. Cửa van chịu tác dụng của tổ hợp tải trọng đặc biệt có động đất
• 4.5.3. So sánh kết quả tính toán tĩnh và động theo mô hình FSI
• 4.6. Kiểm tra khả năng phá hoại mỏi của kết cấu thép cửa van
• 4.6.1. Khả năng phá hoại mỏi kết cấu thép cửa van
• 4.6.2. Vị trí kiểm tra phá hoại mỏi
• 4.6.3. Kết quả tính toán kiểm tra phá hoại mỏi
• 4.7. Kết luận Chương 4
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÔNG TRÌNH ĐÃ CÔNG BỐ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Cửa Van Phẳng Kéo Đứng Nhịp Lớn Khái Niệm

Việt Nam, với nguồn tài nguyên nước dồi dào, từ lâu đã phát triển các giải pháp công trình thủy lợi để điều phối nguồn nước, phục vụ dân sinh và kinh tế. Nhu cầu sử dụng nước ngày càng tăng, đặc biệt trong bối cảnh biến đổi khí hậu và nước biển dâng, đòi hỏi các giải pháp kiểm soát nước hiệu quả hơn. Các vùng đồng bằng ven biển, vốn trù phú về nông nghiệp và thủy sản, thường chịu tác động mạnh của thủy triều và có địa hình thấp, cần các công trình kiểm soát nước tiên tiến. Cửa van phẳng kéo đứng nhịp lớn đóng vai trò quan trọng trong các công trình này, giúp kiểm soát lưu lượng và mực nước, ngăn mặn, giữ ngọt và tháo lũ. Các công trình này ngày càng trở nên quan trọng để bảo vệ và phát triển kinh tế xã hội.

1.1. Định Nghĩa và Đặc Điểm Cửa Van Phẳng Kéo Đứng

Cửa van kéo đứng là loại cửa van di chuyển thẳng đứng trong mặt phẳng khe van khi đóng mở, với dòng nước chảy dưới đáy. Cửa van phẳng có bản mặt chắn nước phẳng và chuyển động tịnh tiến theo phương thẳng đứng. Cửa van nhịp lớn có bề rộng chắn nước lớn hơn nhiều so với chiều cao (B/H ≥ 4). Cửa van phẳng kéo đứng nhịp lớn kết hợp các đặc điểm này, có bề rộng chắn nước lớn (thường trên 30m), bản chắn nước phẳng, kết cấu chịu lực chính dạng dàn ống thép, và chuyển động thẳng đứng. Các công trình này được sử dụng để kiểm soát lưu lượng và mực nước, ngăn mặn, giữ ngọt và tháo lũ trong vùng ảnh hưởng của thủy triều.

1.2. Vai Trò của Cửa Van Nhịp Lớn trong Hệ Thống Thủy Lợi

Cửa van nhịp lớn đóng vai trò then chốt trong các công trình kiểm soát nước vùng triều, đảm bảo khả năng kiểm soát lưu lượng và mực nước hiệu quả. Chúng giúp ngăn chặn xâm nhập mặn, duy trì nguồn nước ngọt cho sinh hoạt và sản xuất nông nghiệp, đồng thời hỗ trợ tháo lũ nhanh chóng trong mùa mưa. Việc lựa chọn và thiết kế cửa van phẳng kéo đứng nhịp lớn phù hợp là yếu tố quan trọng để đảm bảo an toàn và hiệu quả hoạt động của toàn bộ hệ thống thủy lợi. Các nghiên cứu về cải tiến kết cấu và tối ưu hóa thiết kế cửa van có ý nghĩa thực tiễn lớn trong việc nâng cao hiệu suất và tuổi thọ của các công trình này.

II. Thách Thức Trong Thiết Kế Cửa Van Phẳng Kéo Đứng Nhịp Lớn

Việc thiết kế cửa van phẳng kéo đứng nhịp lớn đặt ra nhiều thách thức kỹ thuật. Kích thước lớn đòi hỏi kết cấu phải chịu được áp lực nước lớn và các tải trọng động phức tạp. Đồng thời, yêu cầu về độ bền, độ cứng và tuổi thọ cao đòi hỏi các giải pháp thiết kế tối ưu. Các yếu tố như tương tác khối nước – kết cấu, dao động kết cấu và phá hoại mỏi cần được xem xét kỹ lưỡng. Việc lựa chọn vật liệu phù hợp và công nghệ chế tạo tiên tiến cũng đóng vai trò quan trọng. Các nghiên cứu về tối ưu hóa kết cấu và phân tích ứng suất là cần thiết để đảm bảo an toàn và hiệu quả hoạt động của cửa van.

2.1. Vấn Đề Ứng Suất và Độ Bền Kết Cấu trong Cửa Van Nhịp Lớn

Do kích thước lớn, cửa van phẳng kéo đứng nhịp lớn phải chịu áp lực nước rất lớn, dẫn đến ứng suất cao trong các bộ phận kết cấu. Việc đảm bảo độ bền kết cấu là yếu tố then chốt để tránh các sự cố đáng tiếc. Các nghiên cứu về phân tích ứng suất và tính toán kết cấu cần được thực hiện cẩn thận để xác định các điểm yếu và đưa ra các giải pháp gia cường phù hợp. Việc sử dụng các phần mềm mô hình hóa kết cấu tiên tiến giúp mô phỏng chính xác trạng thái ứng suất và biến dạng của cửa van dưới tác dụng của tải trọng.

2.2. Ảnh Hưởng của Tương Tác Khối Nước Kết Cấu Đến Độ Ổn Định

Tương tác khối nước – kết cấu (FSI) là một yếu tố quan trọng cần xem xét trong thiết kế cửa van phẳng kéo đứng nhịp lớn. Sự tương tác giữa nước và kết cấu có thể gây ra các dao động và rung động, ảnh hưởng đến độ ổn định và tuổi thọ của cửa van. Các nghiên cứu về FSI giúp hiểu rõ hơn về cơ chế tương tác và đưa ra các giải pháp giảm thiểu tác động tiêu cực. Việc sử dụng các mô hình FSI phức tạp cho phép mô phỏng chính xác hơn hành vi của cửa van trong điều kiện vận hành thực tế.

2.3. Nguy Cơ Phá Hoại Mỏi và Yêu Cầu Kiểm Định Chất Lượng

Phá hoại mỏi là một nguy cơ tiềm ẩn đối với cửa van phẳng kéo đứng nhịp lớn, đặc biệt tại các mối nối và các điểm tập trung ứng suất. Việc kiểm định chất lượng vật liệu và quá trình chế tạo là rất quan trọng để đảm bảo tuổi thọ của cửa van. Các nghiên cứu về phá hoại mỏi giúp xác định các vị trí dễ bị phá hoại và đưa ra các giải pháp thiết kế và bảo trì phù hợp. Việc áp dụng các phương pháp kiểm tra không phá hủy giúp phát hiện sớm các vết nứt và các khuyết tật khác, từ đó ngăn ngừa các sự cố nghiêm trọng.

III. Cải Tiến Kết Cấu Hệ Dàn Cửa Van Phương Pháp Nghiên Cứu

Nghiên cứu cải tiến kết cấu hệ dàn cửa van phẳng kéo đứng nhịp lớn đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Các phương pháp tính toán kết cấu bằng phần mềm mô hình hóa như ANSYS được sử dụng để phân tích ứng suất, biến dạng và độ ổn định của cửa van. Các thí nghiệm trên mô hình vật lý giúp kiểm chứng kết quả tính toán và đánh giá hiệu quả của các giải pháp cải tiến. Việc tối ưu hóa kết cấu được thực hiện bằng các thuật toán tối ưu hóa, nhằm giảm trọng lượng, tăng độ bền và giảm chi phí chế tạo. Các kết quả nghiên cứu được áp dụng vào thiết kế thực tế, đảm bảo an toàn và hiệu quả hoạt động của cửa van.

3.1. Sử Dụng Phần Mềm Phân Tích Kết Cấu ANSYS để Mô Hình Hóa

Phần mềm phân tích kết cấu ANSYS là công cụ mạnh mẽ để mô hình hóa và phân tích cửa van phẳng kéo đứng nhịp lớn. ANSYS cho phép mô phỏng chính xác trạng thái ứng suất, biến dạng và độ ổn định của cửa van dưới tác dụng của các tải trọng khác nhau. Việc sử dụng các phần tử hữu hạn phù hợp giúp mô tả chính xác hình dạng và đặc tính vật liệu của các bộ phận kết cấu. ANSYS cũng cung cấp các công cụ để phân tích tương tác khối nước – kết cấu và phá hoại mỏi, giúp đánh giá toàn diện hiệu suất của cửa van.

3.2. Tối Ưu Hóa Kết Cấu Bằng Thuật Toán và Mô Hình Hóa

Tối ưu hóa kết cấu là quá trình tìm kiếm giải pháp thiết kế tốt nhất, đáp ứng các yêu cầu về độ bền, độ cứng, trọng lượng và chi phí. Các thuật toán tối ưu hóa, như thuật toán di truyền (GA) và thuật toán bầy đàn (PSO), được sử dụng để tìm kiếm các thông số thiết kế tối ưu. Quá trình tối ưu hóa thường được thực hiện lặp đi lặp lại, với sự hỗ trợ của các phần mềm mô hình hóa kết cấu. Kết quả tối ưu hóa giúp giảm trọng lượng cửa van, tăng độ bền và giảm chi phí chế tạo.

3.3. Thí Nghiệm Kiểm Định Chất Lượng và Đánh Giá Độ Bền Kết Cấu

Thí nghiệm kiểm định chất lượng là bước quan trọng để đảm bảo độ bền kết cấu của cửa van phẳng kéo đứng nhịp lớn. Các thí nghiệm được thực hiện trên mô hình vật lý hoặc trên cửa van thực tế, nhằm kiểm tra khả năng chịu tải, độ ổn định và tuổi thọ của cửa van. Các kết quả thí nghiệm được so sánh với kết quả tính toán, giúp kiểm chứng độ chính xác của các mô hình và phương pháp tính toán. Thí nghiệm cũng giúp phát hiện các khuyết tật và các điểm yếu tiềm ẩn, từ đó đưa ra các giải pháp khắc phục.

IV. Ứng Dụng Nghiên Cứu Tính Toán Kết Cấu Cho Công Trình Thực Tế

Kết quả nghiên cứu về cải tiến kết cấu hệ dàn cửa van phẳng kéo đứng nhịp lớn được ứng dụng vào tính toán kết cấu cho các công trình thực tế. Các thông số thiết kế tối ưu, vật liệu phù hợp và công nghệ chế tạo tiên tiến được lựa chọn dựa trên kết quả nghiên cứu. Quá trình tính toán kết cấu được thực hiện bằng phần mềm mô hình hóa, với sự xem xét đến các yếu tố như áp lực nước, tải trọng động và tương tác khối nước – kết cấu. Kết quả tính toán được sử dụng để đảm bảo an toàn và hiệu quả hoạt động của cửa van trong điều kiện vận hành thực tế.

4.1. Lựa Chọn Kết Cấu Cửa Van Phù Hợp Với Yêu Cầu Công Trình

Việc lựa chọn kết cấu cửa van phù hợp là yếu tố quan trọng để đảm bảo hiệu quả hoạt động của công trình. Các yếu tố cần xem xét bao gồm kích thước cửa van, áp lực nước, điều kiện địa chất và yêu cầu về độ bền, độ cứng và tuổi thọ. Các kết quả nghiên cứu về cải tiến kết cấu giúp đưa ra các lựa chọn kết cấu tối ưu, đáp ứng các yêu cầu kỹ thuật và kinh tế của công trình.

4.2. Kiểm Tra Độ Bền và Độ Cứng Kết Cấu Thép Cửa Van

Kiểm tra độ bền và độ cứng là bước quan trọng để đảm bảo an toàn của cửa van. Quá trình kiểm tra được thực hiện bằng phần mềm mô hình hóa, với sự xem xét đến các tải trọng khác nhau. Các kết quả kiểm tra được so sánh với các tiêu chuẩn kỹ thuật, đảm bảo kết cấu thép của cửa van đáp ứng các yêu cầu về an toàn và độ tin cậy.

4.3. Đánh Giá Khả Năng Phá Hoại Mỏi và Tuổi Thọ Cửa Van

Đánh giá khả năng phá hoại mỏi là yếu tố quan trọng để dự đoán tuổi thọ của cửa van. Quá trình đánh giá được thực hiện bằng phần mềm mô hình hóa, với sự xem xét đến các chu kỳ tải trọng và các yếu tố ảnh hưởng đến phá hoại mỏi. Kết quả đánh giá giúp xác định các vị trí dễ bị phá hoại và đưa ra các giải pháp bảo trì phù hợp, kéo dài tuổi thọ của cửa van.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Cửa Van Phẳng

Nghiên cứu cải tiến kết cấu hệ dàn cửa van phẳng kéo đứng nhịp lớn đã đạt được những kết quả quan trọng, góp phần nâng cao hiệu quả và độ tin cậy của các công trình kiểm soát nước. Các giải pháp tối ưu hóa kết cấu, lựa chọn vật liệu phù hợp và công nghệ chế tạo tiên tiến đã được đề xuất và kiểm chứng. Tuy nhiên, vẫn còn nhiều vấn đề cần được nghiên cứu sâu hơn, như tương tác khối nước – kết cấu phức tạp, dao động kết cấu và phá hoại mỏi trong điều kiện vận hành thực tế. Hướng phát triển của nghiên cứu là tập trung vào các giải pháp thiết kế thông minh, sử dụng vật liệu mới và áp dụng các công nghệ tiên tiến để tạo ra các cửa van phẳng có hiệu suất cao, tuổi thọ dài và chi phí thấp.

5.1. Đóng Góp Mới và Ý Nghĩa Khoa Học của Nghiên Cứu

Nghiên cứu đã đóng góp vào việc cải tiến kết cấu hệ dàn cửa van phẳng kéo đứng nhịp lớn, mang lại những giải pháp tối ưu hóa và nâng cao hiệu quả hoạt động. Ý nghĩa khoa học của nghiên cứu nằm ở việc phát triển các phương pháp tính toán kết cấu tiên tiến, áp dụng các thuật toán tối ưu hóa và đánh giá khả năng phá hoại mỏi một cách chính xác. Các kết quả nghiên cứu có thể được sử dụng làm cơ sở cho việc thiết kế và chế tạo các cửa van phẳng có hiệu suất cao và tuổi thọ dài.

5.2. Tồn Tại và Hướng Nghiên Cứu Tiếp Theo Về Cửa Van

Mặc dù đã đạt được những kết quả quan trọng, nghiên cứu vẫn còn một số tồn tại cần được giải quyết. Các vấn đề như tương tác khối nước – kết cấu phức tạp, dao động kết cấu và phá hoại mỏi trong điều kiện vận hành thực tế cần được nghiên cứu sâu hơn. Hướng nghiên cứu tiếp theo là tập trung vào các giải pháp thiết kế thông minh, sử dụng vật liệu mới và áp dụng các công nghệ tiên tiến để tạo ra các cửa van có hiệu suất cao, tuổi thọ dài và chi phí thấp.

Nội dung chính

Tổng quan luận án

Công trình kiểm soát nguồn nước tại các vùng đồng bằng ven biển và cửa sông giữ vai trò trọng yếu trong việc điều phối dòng chảy, ngăn mặn, giữ ngọt, tiêu thoát lũ và bảo vệ môi trường sinh thái phục vụ dân sinh và sản xuất nông - thủy sản. Tại vùng đồng bằng ven biển Việt Nam, đặc biệt là khu vực Đồng bằng sông Cửu Long, địa hình tương đối bằng phẳng, cao độ tự nhiên thấp, lòng sông rộng và chịu tác động trực tiếp của chế độ bán nhật triều hoặc nhật triều với biên độ lớn. Tình trạng xâm nhập mặn trong mùa kiệt ngày càng phức tạp do tác động kép của biến đổi khí hậu, nước biển dâng và sự vận hành của các bậc thang thủy điện ở thượng nguồn sông Mê Công (với tổng công suất khoảng 23.200 MW tại Trung Quốc và 2.275 MW tại Lào). Nhằm đáp ứng yêu cầu kiểm soát nước, hàng loạt hệ thống cống ngăn triều khẩu độ lớn đã và đang được triển khai như cụm công trình thủy lợi Cái Lớn – Cái Bé, hệ thống cống kiểm soát triều chống ngập Thành phố Hồ Chí Minh (Mương Chuối, Cây Khô, Phú Xuân, Tân Thuận, Phú Định), đập dâng sông Trà Khúc, cùng các dự án tại Bến Tre, Nam Sông Hậu và kênh Nguyễn Tấn Thành.

Các công trình kiểm soát nước vùng cửa sông ven biển đòi hỏi khẩu độ thông nước lớn, chế độ vận hành đóng mở không thường xuyên, chịu tác động của mực nước thay đổi hai chiều theo chu kỳ triều. Kết cấu cửa van phẳng kéo đứng nhịp lớn dạng dàn không gian ống thép (mặt cắt ngang hình thang hoặc vòm) học tập từ kinh nghiệm quốc tế (như công trình sông Ems tại Đức) đã được áp dụng tại Việt Nam. Tuy nhiên, thực tế thiết kế trong nước hiện nay chủ yếu dựa vào phương pháp "thử - đúng dần" mang tính kinh nghiệm, dẫn đến hệ số dự trữ độ bền giữa các bộ phận thiếu đồng đều, thanh bụng xiên có hệ số sử dụng vật liệu thấp hơn nhiều so với thanh đứng, làm tăng trọng lượng bản thân của cửa, kéo theo gia tăng chi phí chế tạo, vận chuyển, kích thước trụ pin và công suất thiết bị nâng hạ. Đồng thời, các tính toán thiết kế trước đây chưa đánh giá đầy đủ bài toán tương tác động lực học giữa khối nước thượng - hạ lưu với kết cấu van (FSI) khi chịu tải trọng động đất, cũng như ứng xử mỏi tại các mối nối chân dàn chịu chu kỳ áp lực nước lặp.

Mục tiêu nghiên cứu của luận án được xác định gồm 4 nội dung cụ thể:

1. Nghiên cứu trạng thái ứng suất – biến dạng của kết cấu cửa van phẳng kéo đứng nhịp lớn trong điều kiện làm việc hai chiều.
2. Nghiên cứu ảnh hưởng của thay đổi hình thức kết cấu thanh bụng xiên của dàn chính đến độ bền và độ cứng của cửa van phẳng kéo đứng nhịp lớn khi cửa van làm việc ở trạng thái đóng.
3. Nghiên cứu ứng xử của kết cấu cửa van phẳng kéo đứng nhịp lớn khi chịu tác dụng của tải trọng động đất có xét đến tác dụng tương hỗ của khối nước trước và sau cửa van đang ở trạng thái đóng.
4. Nghiên cứu tuổi thọ mỏi của kết cấu cửa van phẳng kéo đứng nhịp lớn khi chịu tác dụng của dao động mực nước trước và sau cửa van.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Kết cấu chịu lực dạng dàn vòm ống thép không gian của cửa van phẳng kéo đứng nhịp lớn trong công trình kiểm soát nước vùng triều tại Việt Nam.
• Phạm vi nghiên cứu: Hình dạng và kích thước hệ dàn ống thép của cửa van phẳng kéo đứng có chiều rộng thông nước trên 30 m ($B > 30\text{ m}$), biên độ chênh lệch cột nước thượng và hạ lưu nhỏ từ $1,0\text{ m} \div 2,5\text{ m}$, cửa van làm việc ở trạng thái đóng trên ngưỡng; tải trọng động khảo sát là gia tốc động đất theo thời gian; tuổi thọ mỏi được xác định thông qua trạng thái tập trung ứng suất và lan truyền vết nứt tại mối nối chân dàn chính liên kết với dầm biên.

Tổng quan tài liệu và vị trí của luận án

Luận án đã hệ thống hóa các dạng kết cấu cửa van nhịp lớn trên thế giới và trong nước, bao gồm 9 loại hình cơ bản: cửa van kéo đứng, cửa van nâng đứng, cửa van cung đơn trục ngang, cửa van viên phân xoay, cửa van bản sập, cửa van cung đôi trục đứng, cửa van cánh cửa, cửa van kéo ngang và cửa van ống mềm. Các công trình tiêu biểu sử dụng cửa van nhịp lớn được ghi nhận gồm có: Eastern Scheldt (Hà Lan, 62 khoang $B = 42\text{ m}$), St. Petersburg (Nga, cửa van phao $B = 200\text{ m}$, nâng đứng $B = 110\text{ m}$), Venice (Ý, cửa bản sập $3 \times 400\text{ m}$ và $1 \times 360\text{ m}$), sông Ems (Đức, cửa kéo đứng $1 \times 50\text{ m}$ và $4 \times 63,5\text{ m}$), Hartel (Hà Lan, $B = 98\text{ m}$), Nakdong (Hàn Quốc, $B = 95\text{ m}$), IJssel (Hà Lan, $B = 81,2\text{ m}$), Rhine (Hà Lan, $B = 81\text{ m}$). Tại Việt Nam, cửa van phẳng kéo đứng nhịp lớn chiếm ưu thế với các cống Cái Lớn (11 khoang $B = 40\text{ m}$), Mương Chuối (4 khoang $B = 40\text{ m}$), Cái Bé (2 khoang $B = 35\text{ m}$), Đập sông Trà Khúc ($14 \times 37,8\text{ m}$ và $5 \times 37,8\text{ m}$), Đập hạ lưu sông Dinh ($6 \times 37,8\text{ m}$), cống Rạch Móp, cống Nguyễn Tấn Thành ($B = 40\text{ m}$).

Tên công trình – Quốc gia	Năm xây dựng	Nhịp cửa $B$ (m)	Chiều cao $H$ (m)	Cột nước $H_c$ (m)	Trọng lượng (tấn)	Hình thức kết cấu
Hartel – Hà Lan	1996	98,0	9,30	7,90	640	Bản cong, dàn song song, vòm 2 chiều
Nakdong – Hàn Quốc	2014	95,0	8,50	7,80	515	Bản cong, dàn nghiêng, vòm 2 chiều
IJssel – Hà Lan	1976	81,2	11,50	4,50	590	Bản phẳng, dàn song song, vòm 1 chiều
Rhine – Hà Lan	1981	81,0	11,55	4,55	450	Bản phẳng, dàn song song, vòm 1 chiều
Ems – Đức	2002	64,2	$3 \times 8,5$; $1 \times 10,5$	6,60	$3 \times 400$; $1 \times 480$	Bản phẳng, dàn nghiêng, vòm 1 chiều

Về tối ưu hóa kết cấu dàn thép: Lịch sử nghiên cứu ghi nhận công trình của Schmit (1960) kết hợp phần tử hữu hạn và quy hoạch phi tuyến; Venkayya (1970) với phương pháp tiêu chí tối ưu; Schmit và cộng sự (1974) phát triển kỹ thuật xấp xỉ; Goldberg và Samtani (1986) ứng dụng thành công thuật toán di truyền (GA) giải bài toán dàn 10 thanh. Tại Việt Nam và trên thế giới gần đây, Nguyễn Trọng Hà (2014) sử dụng phương pháp tìm kiếm ngẫu nhiên theo độ tin cậy; Phạm Hoàng Anh (2016) áp dụng thuật toán tiến hóa vi phân cải tiến (ANDE) tối ưu dàn phẳng với ràng buộc tần số; Phạm Văn Hưng và Đoàn Văn Duẩn (2017) áp dụng nguyên lý cực trị Gauss và nội lực hàm ẩn; Kim (2018) tối ưu phi tuyến dàn không gian; Lê Hoài Nam (2020) dùng thuật toán tối ưu bầy đàn (PSO) cho cầu dàn thép; Adil Baykasoğlu và Cengiz Baykasoğlu (2021) dùng thuật toán WSAR; MahdiAzizi và Uwe Aickelin (2022) nghiên cứu thuật toán CGO; Wang và Zhang (2002), Lluis Gil và Antoni Andreu (2001), Alemseged Gebrehiwot Weldeyesus (2020) nghiên cứu tối ưu hóa hình học, vị trí nút và cấu trúc liên kết dàn không gian dưới các điều kiện ràng buộc chuyển vị và ổn định tổng thể.

Về dao động và tương tác động lực học khối nước – kết cấu (FSI): Kolkman (1980) phân tích hiện tượng dao động cửa van Krimpen ($B = 80\text{ m}$) do dòng chảy đáy; Seong Haeng Lee (2014) thử nghiệm mô hình vật lý và mô hình số cửa van Nakdong ($B = 95\text{ m}$) dạng thấu kính; Xue Huifang và cộng sự (2012) dùng ANSYS chứng minh tần số dao động riêng của cửa van giảm tới 28,5% ở dạng dao động bậc 1 khi có nước; YAN Genhua và cộng sự (2020) chỉ ra tần số dao động riêng giảm từ 22% đến 40% do khối nước trước cửa; Khúc Hồng Vân (2018) dùng ADINA mô phỏng tương tác 3D sóng bề mặt thượng lưu tác dụng lên cửa van theo lý thuyết áp lực thủy động Westergaard.

Về phá hoại mỏi kết cấu cửa van: Shi Zhezhu (2008) chỉ ra nút liên kết chân dàn chính chịu tải trọng lặp có tuổi thọ mỏi 28 năm ($13,93 \times 10^6$ chu trình) khi đặt gân tăng cứng vuông góc trục thanh, và tăng lên 110 năm ($52,35 \times 10^6$ chu trình) khi bố trí gân tăng cứng song song trục thanh; Feng Hui Dong (2017) dùng ANSYS xác định hệ số tập trung ứng suất (SCF) của nút dàn ống thép tròn nối hàn với dầm hộp chữ nhật.

Khoảng trống nghiên cứu: Chưa có công trình nào nghiên cứu một cách hệ thống về việc cải tiến hình thức thanh bụng dàn chính làm việc hai chiều phù hợp với chế độ thủy triều Việt Nam; chưa có mô hình tích hợp thuật toán tối ưu đa mục tiêu (MOGA) cho dàn vòm ống thép không gian cửa van lớn; thiếu các đánh giá động lực học FSI đồng thời với hai khối nước (thượng lưu và hạ lưu) khi chịu gia tốc động đất; và chưa kiểm tra độ bền mỏi chi tiết chân dàn liên kết dầm biên theo mô hình con (submodeling).

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án sử dụng các hệ thống lý thuyết và công cụ phân tích số chuyên ngành công trình thủy và cơ học kết cấu:

1. Lý thuyết tối ưu hóa kết cấu: Bài toán tối ưu hóa đa mục tiêu (Multi-Objective Genetic Algorithm - MOGA) được thiết lập nhằm tìm cực tiểu hàm mục tiêu trọng lượng kết cấu ($W_T$) hoặc thể tích vật liệu ($V$) dưới các ràng buộc trạng thái giới hạn sử dụng (chuyển vị cho phép $[d]$ hoặc độ võng $f \le [f]$) và trạng thái giới hạn cường độ (ứng suất tương đương $\sigma \le [\sigma]$). Các biến thiết kế (Design Variables - DVs) bao gồm đường kính ngoài và chiều dày thành ống của các nhóm thanh cánh, thanh bụng, thanh dàn ngang và thanh chịu trọng lượng.

2. Lý thuyết động lực học kết cấu và tương tác khối nước – kết cấu (FSI): Phương trình vi phân chuyển động của hệ kết cấu nhiều bậc tự do có dạng: $$[M]{\ddot{u}(t)} + [C]{\dot{u}(t)} + [K]{u(t)} = {P(t)}$$ Trong đó $[M]$, $[C]$, $[K]$ lần lượt là ma trận khối lượng, ma trận cản và ma trận độ cứng tổng thể; ${\ddot{u}(t)}$, ${\dot{u}(t)}$, ${u(t)}$ là véc tơ gia tốc, vận tốc và chuyển vị nút; ${P(t)}$ là véc tơ tải trọng động ngoài (gia tốc nền động đất). Phương trình được giải bằng phương pháp tích phân trực tiếp HHT (The Hilbert-Hughes-Taylor Method). Tương tác FSI giữa môi trường chất lỏng lý tưởng và kết cấu thép được mô hình hóa thông qua ma trận khối lượng quy đổi và điều kiện biên liên tục áp suất - chuyển vị tại mặt tiếp xúc cửa van và hai khối nước thượng - hạ lưu.

3. Lý thuyết phá hoại mỏi và tập trung ứng suất: Quá trình phân tích mỏi dựa trên quy tắc cộng dồn tổn thất tuyến tính Miner, đường cong mỏi $S-N$ của vật liệu thép kết cấu $S355JR$, tính toán dải biên độ ứng suất ($\Delta \sigma$) và hệ số tập trung ứng suất (SCF). Mô hình nứt và phá hoại mỏi được chia thành giai đoạn hình thành vết nứt ban đầu ($N_{CI}$), giai đoạn phát triển nứt ổn định ($N_{SCG}$) và giai đoạn nứt không ổn định dẫn đến phá hủy ($N_{UCG}$).

4. Phương pháp thực tế và công cụ mô phỏng số:

• Công cụ tính toán: Phần mềm phần tử hữu hạn ANSYS sử dụng ngôn ngữ thiết kế tham số APDL (ANSYS Parametric Design Language). Tác giả đã lập trình hai mô đun tính toán chuyên dụng gồm LIFTGATE (tính toán phân tích nội lực, chuyển vị, phổ ứng suất) và LGATE_OP (tối ưu hóa kích thước và tiết diện thanh dàn).
• Các loại phần tử PTHH sử dụng trong mô hình:
  • BEAM188: Phần tử dầm không gian 3 chiều (3D) có 2 nút, 6 hoặc 7 bậc tự do tại mỗi nút, có xét đến biến dạng trượt Timoshenko, dùng để mô phỏng toàn bộ hệ thanh dàn ống thép, dầm đứng và dầm biên.
  • SHELL63: Phần tử vỏ/mặt phẳng 3 chiều (3D) 4 nút, mỗi nút có 6 bậc tự do, dùng để mô phỏng bản mặt chắn nước bằng thép tấm.
  • FLUID30: Phần tử khối chất lỏng 3 chiều (3D) 8 nút, dùng để mô phỏng môi trường nước thượng lưu và hạ lưu tương tác với kết cấu van.
• Nguồn số liệu: Số liệu địa hình, thủy văn, địa chất, băng gia tốc động đất và các thông số thiết kế hình học lấy từ hồ sơ thiết kế cơ sở và thiết kế kỹ thuật của các dự án kiểm soát nước tại Đồng bằng sông Cửu Long (Cái Lớn – Cái Bé, Mương Chuối, Nguyễn Tấn Thành).

Nội dung chính theo từng chương

Chương 1: Tổng quan về cửa van nhịp lớn và những vấn đề cần nghiên cứu đặt ra với luận án

Chương 1 tổng hợp các khái niệm kỹ thuật và tiêu chí xác định cửa van nhịp lớn ($B/H \ge 4$, $B > 30\text{ m}$). Tác giả phân loại ưu nhược điểm của 9 hình thức cửa van lớn trên thế giới và phạm vi làm việc của từng loại. Phân tích kết cấu cửa van phẳng kéo đứng của công trình sông Ems (Đức) và cống Cái Lớn (Việt Nam), chỉ rõ đặc điểm: cửa van gồm 2 dàn chính dạng vòm đặt nghiêng góc $10^\circ \div 11^\circ$, bản mặt phẳng gắn hệ dầm phụ dọc hình thang và dầm đứng chữ T; dàn chịu trọng lượng bố trí ở phía hạ lưu.

Chương này chỉ ra hạn chế của sơ đồ dàn truyền thống: hệ thanh bụng xiên được bố trí để chịu lực cắt một chiều; khi cửa van làm việc trong môi trường chịu áp lực nước đảo chiều theo triều, thanh bụng xiên bị đổi dấu ứng suất (kéo thành nén hoặc ngược lại), dẫn đến hiệu suất sử dụng vật liệu của thanh bụng xiên rất thấp so với thanh đứng. Từ đó, xác định sự cần thiết phải nghiên cứu cải tiến hình thức thanh dàn và ứng dụng mô hình số tối ưu hóa.

Chương 2: Cơ sở lý thuyết tính toán kết cấu cửa van bằng mô phỏng số

Chương 2 trình bày toàn bộ cơ sở toán học cho 4 bài toán phân tích kết cấu:

1. Bài toán tối ưu hóa hình dạng và kích thước dàn thép không gian dựa trên thuật toán di truyền đa mục tiêu (MOGA), thiết lập các phương trình quan hệ giữa hàm trọng lượng $W_T$ với biến thiết kế kích thước mặt cắt ngang $A_g$, mômen quán tính $I_g$, mômen chống uốn $W_g$.
2. Bài toán động lực học kết cấu chịu kích động gia tốc theo thời gian, thiết lập hệ phương trình vi phân chuyển động tích phân từng bước bằng thuật toán HHT.
3. Bài toán tương tác FSI giữa kết cấu van với 2 khối nước (thượng lưu và hạ lưu), sử dụng phương pháp ma trận khối lượng chất lỏng bổ sung và phần tử FLUID30.
4. Bài toán mỏi theo quy trình chu trình ứng suất kết hợp đường cong phá hoại $S-N$ của thép $S355JR$.

Chương cũng trình bày cấu trúc thuật toán và giao diện nhập liệu tham số của hai chương trình tự xây dựng trên nền tảng ANSYS/APDL là LIFTGATE và LGATE_OP.

Chương 3: Nghiên cứu thay đổi hình thức và tính toán tối ưu kết cấu dàn cửa van phẳng kéo đứng nhịp lớn

Chương 3 đề xuất cải tiến hình thức kết cấu dàn chính từ dạng truyền thống (gồm cả thanh đứng và hệ thanh bụng xiên ziczac) sang hình thức kết cấu mới: loại bỏ hệ thanh bụng xiên chịu lực một chiều, chỉ giữ lại hệ thanh đứng kết hợp thanh cánh thượng cong và thanh cánh hạ cong dạng vòm 2 chiều, hoặc bố trí lại thanh xiên đối xứng làm việc hai chiều.

Tác giả tiến hành khảo sát sự thay đổi nội lực (lực dọc $N$), ứng suất ($\sigma$) và chuyển vị ($f_z$ theo phương dòng chảy, $f_y$ theo phương thẳng đứng) khi thay đổi các thông số hình học:

• Chiều cao dàn chính tại giữa nhịp $B$: Khi tăng chiều cao $B$, chuyển vị ngang $f_z$ giảm nhanh, nhưng làm tăng chiều dài các thanh đứng và thanh dàn ngang; giá trị tỷ lệ $B/L \approx 0,12 \div 0,14$ cho hiệu quả chịu lực tối ưu.
• Khoảng cách giữa 2 thanh cánh hạ dàn chính $H$: Ảnh hưởng trực tiếp đến mômen chống uốn tổng thể và độ cứng chống vặn của cửa van.
• Độ cong và vị trí tương đối đỉnh thanh cánh thượng: Tạo dạng vòm ngược phân phối lại lực dọc trục, giúp giảm ứng suất kéo lớn nhất trong thanh cánh.
• Góc nghiêng của hai mặt phẳng dàn chính: Lựa chọn góc nghiêng hợp lý $10^\circ \div 11^\circ$ giúp cân bằng trọng tâm cửa van trùng với mặt phẳng tác dụng của xi lanh nâng hạ, hạn chế mômen lệch tâm gây kẹt bánh xe bên trong khe van.

Sử dụng chương trình LGATE_OP và thuật toán MOGA, tác giả thực hiện tối ưu hóa kích thước mặt cắt ngang của 6 nhóm thanh dàn ống thép (thanh cánh hạ, thanh cánh thượng, thanh đứng dàn chính, thanh bụng xiên, thanh dàn ngang, thanh dàn chịu trọng lượng). Kết quả so sánh giữa phương án truyền thống và phương án cải tiến đề xuất cho thấy: độ võng tương đối của kết cấu cửa van giảm từ $1/985$ xuống $1/1042$ (đều thỏa mãn điều kiện $[f] \le L/800$), trong khi tổng khối lượng kết cấu thép của hệ dàn giảm được từ 12% đến 18,5% so với thiết kế ban đầu.

Chương 4: Áp dụng kết quả nghiên cứu tính toán cho công trình thực tế

Chương 4 áp dụng toàn bộ quy trình tính toán và hình thức kết cấu đề xuất cho công trình Cống âu Nguyễn Tấn Thành (thuộc tỉnh Tiền Giang, kiểm soát nguồn nước kênh Nguyễn Tấn Thành và sông Tiền).

Thông số thiết kế của công trình:

• Bề rộng thông nước khoang cống: $B = 40,0\text{ m}$; chiều cao cửa van: $H_v = 8,0\text{ m}$.
• Vật liệu kết cấu: Thép hợp kim thấp cường độ cao $S355JR$ có giới hạn chảy $f_y = 355\text{ MPa}$, ứng suất cho phép $[\sigma] = 236,7\text{ MPa}$, mô đun đàn hồi $E = 2,1 \times 10^5\text{ MPa}$, hệ số Poisson $\nu = 0,3$.
• Các tổ hợp tải trọng tính toán:
  • Tổ hợp 1 (mực nước thiết kế 1 chiều): MNTL $= +2,20\text{ m}$, MNHL $= -1,00\text{ m}$ (chênh lệch cột nước $\Delta H = 3,20\text{ m}$).
  • Tổ hợp 2 (mực nước thiết kế đảo chiều): MNTL $= -0,50\text{ m}$, MNHL $= +2,00\text{ m}$ (chênh lệch cột nước $\Delta H = 2,50\text{ m}$).
  • Tổ hợp đặc biệt: Tải trọng tĩnh kết hợp tải trọng động đất tác dụng theo phương ngang (băng gia tốc theo thời gian với đỉnh gia tốc cực đại $PGA = 0,05g$).

Mô hình PTHH gồm toàn bộ hệ thanh dàn (BEAM188), bản mặt chắn nước (SHELL63) kết hợp trường chất lỏng 3D (FLUID30) cho cả hai phía thượng và hạ lưu. Kết quả tính toán cho thấy:

• Chuyển vị lớn nhất theo phương dòng chảy $f_z = 24,6\text{ mm}$ (ứng với độ võng tương đối $f/L = 1/1626 < [1/800]$).
• Ứng suất chính lớn nhất trong hệ thanh dàn $\sigma_{\max} = 168,4\text{ MPa} < [\sigma] = 236,7\text{ MPa}$.
• Phân tích động lực học FSI: Khối nước ở cả 2 phía làm giảm tần số dao động riêng bậc 1 của kết cấu từ $2,84\text{ Hz}$ (trường hợp không nước) xuống $1,92\text{ Hz}$ (có xét FSI hai phía), đồng thời biên độ chuyển vị động lớn nhất trong thời gian động đất tăng khoảng 14,2% so với tính toán tĩnh quy đổi.
• Kiểm tra phá hoại mỏi tại vị trí nguy hiểm nhất (mối nối chân dàn chính liên kết với dầm biên, khảo sát chi tiết tại nút số 3339 bằng kỹ thuật submodeling): Ứng suất mỏi tương đương cực đại đạt $68,5\text{ MPa}$, tổn thất mỏi tích lũy sau 50 năm vận hành $D = 0,185 < 1,0$, khẳng định kết cấu nút đảm bảo an toàn chịu mỏi dài hạn.

Kết quả và những đóng góp mới

1. Đóng góp về mặt lý luận và phương pháp:

• Làm sáng tỏ quy luật phân bố ứng suất và biến dạng của hệ dàn vòm ống thép không gian cửa van phẳng kéo đứng khi làm việc chịu áp lực nước hai chiều.
• Xây dựng thành công quy trình và mô hình tính toán số hoàn chỉnh tích hợp trong phần mềm ANSYS/APDL thông qua hai chương trình LIFTGATE và LGATE_OP, cho phép tự động hóa quá trình phân tích tĩnh, tối ưu hóa kích thước mặt cắt theo thuật toán di truyền MOGA, phân tích động lực học tương tác chất lỏng – kết cấu (FSI 3D hai phía) chịu động đất và phân tích mỏi theo mô hình con (submodeling).
• Chứng minh được ảnh hưởng cản dịnh và khối lượng bổ sung của hai khối nước trước và sau cửa van đối với việc suy giảm tần số dao động riêng và gia tăng chuyển vị động của cửa van khi chịu kích động động đất.

2. Đóng góp về mặt thực tiễn và giải pháp kỹ thuật:

• Đề xuất cải tiến hình thức hệ thanh bụng dàn chính cửa van kéo đứng nhịp lớn: loại bỏ hoặc sắp xếp lại hệ thanh bụng xiên đơn hướng truyền thống sang hệ thanh làm việc đối xứng hai chiều, giúp tăng hiệu quả sử dụng vật liệu của các thanh bụng và thanh đứng.
• Đưa ra bộ kích thước hình học hợp lý cho dàn chính: tỷ lệ chiều cao dàn trên nhịp $B/L \approx 0,12 \div 0,14$, góc nghiêng hai mặt phẳng dàn chính $10^\circ \div 11^\circ$, liên kết chân dàn sử dụng gân tăng cứng bố trí song song với trục thanh.
• Áp dụng trực tiếp vào phương án thiết kế cửa van cống âu Nguyễn Tấn Thành ($B = 40\text{ m}$), giúp giảm trọng lượng thép kết cấu hệ dàn trên 15% trong khi vẫn đảm bảo tuyệt đối các điều kiện về độ bền ứng suất, độ cứng chuyển vị và độ bền mỏi công trình.

Kiến nghị giải pháp: Cần áp dụng mô hình phân tích FSI 3D có xét cả 2 khối nước khi tính toán kháng chấn cho các cửa van cống vùng triều có nhịp $B \ge 30\text{ m}$; cấu tạo các mối nối hàn chân dàn chịu lực lớn bắt buộc phải sử dụng các bản gân gia cường định hướng dọc theo trục truyền lực của thanh ống thép.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của luận án:

• Nghiên cứu chỉ tập trung khảo sát trạng thái cửa van đóng hoàn toàn trên ngưỡng chịu chênh lệch mực nước tĩnh và tải trọng động đất; chưa xét đến giai đoạn mở cửa một phần chịu tác động thủy động lực học của dòng chảy xiết dưới đáy cửa hoặc hiện tượng dòng chảy tràn qua đỉnh cửa.
• Tải trọng sóng mới chỉ xét trong điều kiện sóng triều chu kỳ dài, chưa mô phỏng chi tiết phổ sóng ngẫu nhiên do gió bão tác động trực tiếp lên bản mặt cửa.
• Giả thiết khối chất lỏng trong phân tích FSI là môi trường đàn hồi tuyến tính không nhớt, bỏ qua hiện tượng nhớt của dòng bùn cát vùng cửa sông.

Hướng nghiên cứu tiếp theo:

• Nghiên cứu dao động cưỡng bức và hiện tượng cộng hưởng thủy lực (Vortex-Induced Vibration - VIV) của cửa van phẳng kéo đứng nhịp lớn ở các độ mở khác nhau dưới tác động của dòng chảy ngập và dòng chảy đáy.
• Nghiên cứu bài toán tối ưu hóa kết cấu có xét đến yếu tố ăn mòn kim loại theo thời gian trong môi trường nước lợ/mặn vùng cửa biển.
• Thực nghiệm đo đạc hiện trường các tham số dao động thực tế và ứng suất mỏi của cửa van tại các công trình đã đưa vào vận hành (như cống Cái Lớn, Nguyễn Tấn Thành) để kiểm chứng và hiệu chuẩn mô hình mô phỏng số.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên sâu và hữu ích đối với các nhóm đối tượng:

• Các kỹ sư thiết kế công trình thủy lợi, thủy công và kết cấu công trình biển: Có thể sử dụng trực tiếp quy trình tính toán, cấu trúc tham số APDL của chương trình LIFTGATE/LGATE_OP và các tỷ lệ hình học hợp lý ($B/L$, góc nghiêng dàn, cấu tạo mối nối chân dàn) để thiết kế các cửa van nhịp lớn từ $30\text{ m}$ đến $100\text{ m}$.
• Nghiên cứu sinh, học viên cao học và giảng viên ngành Kỹ thuật xây dựng công trình thủy, Cơ học kết cấu: Tham khảo phương pháp thiết lập bài toán tối ưu hóa kết cấu phi tuyến MOGA, kỹ thuật mô phỏng tương tác động lực học FSI 3D và phương pháp đánh giá tuổi thọ mỏi của kết cấu thép lớn.
• Các cơ quan quản lý đầu tư, ban quản lý dự án thủy lợi vùng ven biển: Có cơ sở khoa học để thẩm tra, đánh giá tính hợp lý về mặt kỹ thuật - kinh tế, khối lượng thép và tuổi thọ khai thác của các dự án kiểm soát mặn, ngăn triều.

Câu hỏi thường gặp

1. Thế nào là "cửa van nhịp lớn" theo định nghĩa và phạm vi nghiên cứu của luận án?
Trong luận án, cửa van nhịp lớn được định nghĩa là loại cửa van có kích thước bề rộng chắn nước $B$ lớn hơn nhiều lần chiều cao $H$ (thường $B/H \ge 4$) và có bề rộng nhịp thông nước $B > 30\text{ m}$. Ở quy mô này, nếu sử dụng kết cấu dầm đặc thông thường sẽ không đảm bảo tính kinh tế do thừa độ bền khi khống chế độ võng; vì vậy, kết cấu bắt buộc phải chuyển sang dạng dầm bụng rỗng hoặc hệ dàn vòm ống thép không gian.

2. Tại sao hình thức thanh bụng dàn chính truyền thống (kiểu sông Ems hay Cái Lớn) cần được cải tiến khi áp dụng cho công trình vùng triều tại Việt Nam?
Kết cấu kiểu sông Ems ban đầu được thiết kế cho công trình chịu áp lực nước chủ yếu một chiều. Khi áp dụng cho vùng triều Việt Nam có chế độ nước đảo chiều liên tục giữa thượng lưu và hạ lưu, hệ thanh bụng xiên ziczac bị đổi dấu ứng suất liên tục nhưng khả năng chịu lực cắt phân bố không đồng đều, dẫn đến hệ số sử dụng vật liệu của thanh bụng xiên rất thấp so với thanh đứng. Việc cải tiến bố trí lại thanh bụng (loại bỏ thanh xiên đơn hướng, chuyển sang làm việc hai chiều) giúp phân phối lại nội lực đồng đều và giảm từ 12% đến 18,5% khối lượng dàn thép.

3. Phương pháp phân tích tương tác khối nước – kết cấu (FSI) 3D hai phía của luận án có điểm gì khác biệt so với việc sử dụng công thức Westergaard truyền thống?
Công thức Westergaard truyền thống chỉ quy đổi áp lực nước tăng thêm thành khối lượng nước tương đương gắn vào một mặt bản van trong bài toán chuyển động một phía. Đối với cửa van cống vùng triều khi đóng, cửa van chìm đồng thời trong hai khối nước (thượng lưu và hạ lưu) có chiều sâu và tần số dao động riêng khác nhau. Mô hình FSI 3D sử dụng phần tử FLUID30 mô phỏng đầy đủ tác động chèn ép, khối lượng tham gia và lực cản của cả hai khối chất lỏng, phản ánh chính xác sự suy giảm tần số riêng của hệ (giảm từ 22% đến 40%) và sự gia tăng biên độ chuyển vị động khi có động đất.

4. Kết quả nghiên cứu mỏi đưa ra khuyến nghị gì đối với cấu tạo chi tiết mối nối chân dàn chính liên kết với dầm biên?
Nghiên cứu cho thấy vị trí tập trung ứng suất mỏi cao nhất nằm tại các đường hàn chuyển tiếp giữa chân ống thép thanh dàn chính với dầm biên. Luận án chỉ ra rằng các bản gân tăng cường tại nút liên kết bắt buộc phải được bố trí song song với trục của thanh ống thép chịu lực; giải pháp này giúp phân tán dòng truyền ứng suất dọc trục, giảm đột biến hệ số tập trung ứng suất SCF và nâng tuổi thọ mỏi của nút liên kết từ 28 năm lên trên 100 năm.

5. Công trình thực tế nào đã được lựa chọn để kiểm chứng kết quả nghiên cứu và kết quả tính toán cụ thể ra sao?
Công trình cống âu Nguyễn Tấn Thành ($B = 40\text{ m}$, $H_v = 8,0\text{ m}$, vật liệu thép $S355JR$) được chọn để áp dụng. Kết quả tính toán kiểm tra: chuyển vị ngang lớn nhất $f_z = 24,6\text{ mm}$ (độ võng $1/1626 \ll 1/800$), ứng suất lớn nhất $\sigma_{\max} = 168,4\text{ MPa} < [\sigma] = 236,7\text{ MPa}$, tần số dao động riêng FSI bậc 1 đạt $1,92\text{ Hz}$, và hệ số tổn thất mỏi sau 50 năm chỉ đạt $0,185$, đáp ứng đầy đủ các yêu cầu kỹ thuật và tiết kiệm đáng kể khối lượng kết cấu thép.

Kết luận

Luận án tiến sĩ của tác giả Trần Xuân Hải đã giải quyết trọn vẹn bài toán cơ sở khoa học và thực tiễn trong việc cải tiến hình thức kết cấu hệ dàn vòm ống thép cho cửa van phẳng kéo đứng nhịp lớn ($B > 30\text{ m}$) phục vụ các công trình kiểm soát nguồn nước vùng triều. Thông qua việc tích hợp thuật toán tối ưu hóa di truyền đa mục tiêu (MOGA), lý thuyết tương tác động lực học khối nước – kết cấu (FSI 3D hai phía) và mô hình hóa mỏi cục bộ trong môi trường ANSYS/APDL, công trình đã đề xuất giải pháp hình học hợp lý giúp giảm khối lượng thép từ 12% đến 18,5% mà vẫn đảm bảo an toàn tuyệt đối về độ bền, độ võng và tuổi thọ công trình. Kết quả áp dụng cho công trình cống âu Nguyễn Tấn Thành khẳng định tính đúng đắn, độ tin cậy và khả năng ứng dụng trực tiếp của phương pháp vào công tác tư vấn thiết kế các công trình thủy lợi, ngăn mặn quy mô lớn tại Việt Nam.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Lý do chọn đề tài Việt Nam là một quốc gia có nguồn tài nguyên nước phong phú và đa dạng. Từ xa xưa con người đã có những giải pháp công trình thủy lợi để kiểm soát, điều phối nguồn nước nhằm thỏa mãn cho những mục đích dân sinh và các hoạt động kinh tế xã hội khác nhau. Điều này ngày càng trở nên đáng quan tâm hơn khi mà nhu cầu sử dụng nước như cấp nước sinh hoạt, nông nghiệp, công nghiệp, nuôi trồng thủy sản, thủy điện và bảo vệ môi trường đang gia tăng nhanh chóng, cũng như trong bối cảnh các hoạt động khác của con người và Biến đổi khí hậu – Nước biển dâng đang ảnh hưởng mạnh mẽ đến hệ thống nguồn nước.

Vùng đồng bằng ven biển Việt Nam, đều là các vùng đất trù phú và có tiềm lực kinh tế từ nông nghiệp và nuôi trồng thủy sản. Tuy nhiên đây thường là các vùng đất có địa hình bằng phẳng, cao độ thấp lại chịu tác động của biên độ thủy triều lớn, mặt cắt lòng sông lớn, do đó hàng năm vào mùa kiệt khi dòng chảy thượng nguồn các con sông về hạn chế, xâm nhập mặn vào sâu trong nội đồng và lan truyền phần lớn diện tích đất đặc biệt là vùng đất phía Nam của Việt Nam. Những năm gần đây tính phức tạp của xâm nhập mặn càng lớn trước tác động của BĐKH-NBD và sự phát triển ồ ạt các đập thủy điện trên thượng nguồn sông Mê Công như ở Trung Quốc có khoảng 23.200 MW và Việt Nam 2. Hậu quả của xâm nhập mặn ảnh hưởng đến sản xuất và sinh hoạt của người dân địa phương cũng như các hoạt động khác.

Việc kiểm soát nước ở khu vực ảnh hưởng của thủy triều luôn là bài toán có tính thời sự, đặc biệt hiện nay vùng ĐBSCL có tốc độ phát triển kinh tế xã hội cao và được coi là trọng điểm xuất khẩu nông thủy sản của cả nước. Trong những năm qua được sự quan tâm của Nhà nước, nhiều hệ thống công trình KSN được đầu tư xây dựng trong đó phải kể đến hệ thống công trình thủy lợi Cái Lớn – Cái Bé thuộc loại lớn ở khu vực Đông Nam Á gồm cống Cái Lớn (11 khoang cống B = 40 m và 1 khoang âu thuyền B = 15 m), cống Cái Bé (2 khoang cống B = 35 m và 1 khoang âu thuyền B = 15 m) và một số hạng mục công trình khác, hệ thống công trình vừa mới 1 hoàn thành giai đoạn 1 và đưa vào sử dụng trong năm 2021. Hệ thống công trình chống ngập khu vực thành phố Hồ Chí Minh gồm có cống Mương Chuối (4 khoang cống B = 40 m) và cống Phú Xuân, cống Cây Khô, cống Tân Thuận đều có bề rộng khoang cống B = 40 m. Theo quy hoạch thủy lợi đến năm 2030 sẽ đầu tư xây dựng nhiều công trình KSN khác như cụm công trình ven biển Tây, cụm công trình vùng Quản Lộ - Phụng Hiệp gồm hệ thống cống Nam kênh Chắc Băng (từ Láng Trâm đến Ngàn Dừa), hệ thống phân ranh mặn ngọt dọc bờ nam kênh Quản Lộ - Phụng Hiệp và cụm công trình cống ven sông Hậu bao gồm 7 cống kết hợp đê kiểm soát xâm nhập mặn từ cửa Trần Đề (Rạch Saintard, Rạch Mọp, Mỹ Hội, Rạch Vọp, Cái Trâm, Cái Cau, Cái Côn), dự án quản lý nước Bến Tre, dự án phát triển thành phố Cần Thơ, dự án công trình kiểm soát nguồn nước Nam Sông Hậu, dự án công trình kiểm soát nguồn nước kênh Nguyễn Tấn Thành và bờ hữu sông Vàm Cỏ Tây… [4].

Do điều kiện tự nhiên như đã trình bày ở trên, các công trình KSN vùng cửa sông ven biển đòi hỏi có nhịp lớn, đóng mở không thường xuyên, làm việc hai chiều, chịu tác động của dao động mực nước triều nên cần lựa chọn loại hình cửa van phù hợp. Thực tế đã chứng minh, một trong những loại hình cửa van đáp ứng tốt các yêu cầu trên là cửa van kéo đứng nhịp lớn. Về mặt nguyên lý làm việc đối với loại cửa van này giống như cửa van phẳng kéo đứng thông thường nhưng hình thức kết cấu rất đa dạng để đáp ứng yêu cầu nhịp lớn. Lúc này cửa van không chỉ làm việc như thiết bị cơ khí thủy công mà còn làm việc như một kết cấu thép không gian nhịp lớn.

Vì vậy khi tính toán thiết kế cần phải có sự kết hợp hài hòa giữa các yêu cầu về cơ khí và kết cấu hoặc độ bền và độ cứng. Những năm gần đây cửa van kéo đứng nhịp lớn với bản mặt chắn nước dạng phẳng kết cấu chịu lực dạng dàn vòm ống thép không gian đã được áp dụng khá phổ biến tại Việt Nam trong các công trình đập dâng nước, đập ngăn mặn, cống ngăn triều và có thể coi là thành công bước đầu, đã làm chủ công nghệ từ thiết kế, chế tạo, lắp đặt và vận hành điển hình như công trình cống Cái Lớn, cống Cái Bé, cống Mương Chuối, đập dâng sông Trà Khúc. Về cơ bản hình thức kết cấu chịu lực dạng dàn vòm ống thép như cửa van trong công trình sông Ems của Đức, chỉ thay đổi một chút về kết cấu dàn chịu trọng lượng phía hạ lưu, chỉ có thanh đứng hoặc kết hợp cả thanh đứng và thanh xiên. Việc áp dụng hình thức này trong các cửa van công trình KSN ở Việt Nam đã đem lại nhiều lợi ích cả kinh tế và kỹ thuật.

Tuy nhiên với điều 2 kiện làm việc đặc thù của các công trình KSN vùng cửa sông ven biển ở Việt Nam, hình thức kết cấu này đã thực sự hợp lý về mặt chịu lực hay chưa cần phải được làm rõ để từ đó có những thay đổi phù hợp. Khi tính toán kiểm tra các cửa van đã được thiết kế hiện nay thường có hệ số dự trữ độ bền khá lớn và chênh nhau khá nhiều giữa các bộ phận làm cho trọng lượng cửa van lớn so với yêu cầu chịu lực dẫn đến giá thành cửa van tăng lên, các chi phí liên quan như chế tạo, lắp đặt, vận chuyển, thiết bị vận hành cửa, hệ thống treo cửa, đỡ cửa cũng phải lớn hơn. Ngoài ra để khẳng định sự thành công của loại hình kết cấu này vẫn cần phải trải qua thực tiễn một thời gian và chứng minh bằng cơ sở khoa học về các vấn đề có liên quan đến tính toán thiết kế kết cấu cửa van như lựa chọn hình thức kết cấu, tối ưu hóa kết cấu, độ bền, độ cứng và tuổi thọ của cửa van trong điều kiện cụ thể vùng ảnh hưởng của thủy triều với tính đặc thù địa phương khác so với các cửa van tương tự trên thế giới. Chính vì lẽ đó, việc nghiên cứu hình thức kết cấu hệ dàn cửa van kéo đứng nhịp lớn phù hợp cho vùng ảnh hưởng của thủy triều sẽ đóng góp vào hệ thống lý luận khoa học chuyên ngành cũng như cung cấp cho các nhà thiết kế những công cụ cần thiết để có thể tính toán cho các công trình có điều kiện tương tự.

Mở rộng hơn nữa, sự thành công của đề tài nghiên cứu sẽ góp phần đẩy nhanh việc khai thác hiệu quả tài nguyên đất và nước vùng ven biển cả về kỹ thuật và kinh tế. Mục tiêu nghiên cứu Nghiên cứu trạng thái ứng suất – biến dạng của kết cấu cửa van phẳng kéo đứng nhịp lớn trong điều kiện làm việc hai chiều. Nghiên cứu ảnh hưởng của thay đổi hình thức kết cấu thanh bụng xiên của dàn chính đến độ bền và độ cứng của cửa van phẳng kéo đứng nhịp lớn khi cửa van làm việc ở trạng thái đóng. Nghiên cứu ứng xử của kết cấu cửa van phẳng kéo đứng nhịp lớn khi chịu tác dụng của tải trọng động đất có xét đến tác dụng tương hỗ của khối nước trước và sau cửa van đang ở trạng thái đóng.

Nghiên cứu tuổi thọ mỏi của cửa van phẳng kéo đứng nhịp lớn khi chịu tác dụng của dao động mực nước trước và sau cửa van. Đối tượng, phạm vi và nội dung nghiên cứu 3. Đối tượng nghiên cứu Kết cấu chịu lực dạng dàn vòm ống thép không gian của cửa van phẳng kéo đứng nhịp lớn trong công trình kiểm soát nước vùng triều đã, đang và sẽ được xây dựng tại Việt Nam. Phạm vi nghiên cứu Hình dạng và kích thước hệ dàn ống thép của cửa van phẳng kéo đứng nhịp lớn trong công trình kiểm soát nước vùng triều đã, đang và sẽ được xây dựng tại Việt Nam với biên độ chênh lệch mực nước thượng và hạ lưu cửa van nhỏ từ 1,0 ÷ 2,5 m và cửa van làm việc ở trạng thái đóng.

Tải trọng động tác dụng lên cửa van là gia tốc động đất. Tuổi thọ mỏi của cửa van theo tuổi thọ mỏi của mối nối chân dàn chính với dầm biên. Nội dung nghiên cứu  Nghiên cứu tổng quan về cửa van nhịp lớn;  Nghiên cứu thay đổi hình thức kết cấu dàn chính cửa van phẳng kéo đứng nhịp lớn phù hợp với điều kiện làm việc hai chiều;  Nghiên cứu ứng dụng và phát triển mô hình toán để tính toán tối ưu kết cấu hệ dàn cửa van phẳng kéo đứng nhịp lớn;  Ứng dụng tính toán cho một công trình điển hình vùng triều có xem xét đến tương tác động lực học của khối nước trước và sau cửa van khi chịu tác dụng của tải trọng động đất và tuổi thọ mỏi của cửa van khi chịu tác dụng của dao động mực nước trước và sau cửa van. Cách tiếp cận và phương pháp nghiên cứu 4.

Cách tiếp cận Để đạt được mục tiêu nghiên cứu tác giả lựa chọn cách tiếp cận vừa mang tính kế thừa, vừa mang tính sáng tạo, phù hợp với điều kiện Việt Nam, cụ thể:  Tiếp cận kế thừa có chọn lọc kinh nghiệm, tri thức, cơ sở dữ liệu đã có liên quan đến luận án và tiếp thu công nghệ: (i) Tiếp thu, ứng dụng công nghệ tiên tiến ở 4 nước ngoài, xem xét, chọn lọc một số công nghệ tiên tiến phù hợp vùng nghiên cứu, trong đó chủ yếu tiếp thu về các giải pháp kết cấu công trình và ứng dụng các mô hình toán; (ii) Kế thừa các nghiên cứu trong nước cũng như tận dụng những kết quả từ các dự án nghiên cứu trước đó trong vùng nghiên cứu dự án, tạo nền tảng và điểm xuất phát thực hiện những phương pháp và công nghệ tính toán mới; (iii) Tổ chức hội thảo, lấy ý kiến chuyên gia, sử dụng kinh nghiệm thực tiễn về chuyên môn và quản lý tích lũy nhiều năm để giải quyết các nhiệm vụ cụ thể đặt ra trong quá trình thực hiện luận án.
