Một số giải pháp hoàn thiện hệ thống thông tin tài hính uả tổng ông ty bưu hính viễn thông việt nam

Chuyên khảo phân tích Một số giải pháp hoàn thiện hệ thống thông tin tài hính uả tổng ông ty bưu hính viễn thông việt nam, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Người hướng dẫn: PGS.TS Nguyễn Tráng Bình
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học Công Nghệ Chế Tạo Máy
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Các Yếu Tố Công Nghệ Đến Năng Suất Và Chất Lượng Gia Công Trên Máy Cắt Dây Tia Lửa Điện
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2003-2005
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Đặc điểm của phương pháp gia công tia lửa điện
• 1.2. Khả năng công nghệ của phương pháp gia công tia lửa điện
• 1.3. Các phương pháp gia công tia lửa điện
• 1.3.1. Phương pháp gia công xung định hình
• 1.3.2. Phương pháp gia cắt dây công tia lửa điện
• 1.3.3. Các phương pháp khác
• 1.4. Nghiên cứu bản chất của phương pháp gia công tia lửa điện
• 1.5. Các yếu tố ảnh hưởng đến quá trình gia công tia lửa điện
• 1.5.1. Các đặc tính vô điện của sự phẳng tia lửa điện
• 1.5.2. Ảnh hưởng của khe hở phẳng điện
• 1.5.3. Ảnh hưởng của điện dung C
• 1.5.4. Ảnh hưởng của diện tích vùng gia công
• 1.5.5. Ảnh hưởng của sự ăn mòn điện cực
• 1.5.6. Các hiện tượng xấu khi gia công tia lửa điện
• 1.6. Các yếu tố không điều khiển được
• 1.7. Chất lượng bề mặt
• 2. CHƯƠNG 2: MÁY CẮT DÂY VÀ CÁC THÔNG SỐ ĐIỀU CHỈNH
• 2.1. Công dụng của máy cắt dây tia lửa điện
• 2.2. Ưu nhược điểm của phương pháp gia công cắt dây
• 2.3. Điện cực và vật liệu điện cực
• 2.3.1. Yêu cầu của vật liệu điện cực
• 2.4. Sự thoát phoi trong cắt dây tia lửa điện
• 2.5. Nhám bề mặt khi cắt dây
• 2.6. Các thông số về điện trong điều khiển máy cắt dây tia lửa điện
• 2.6.1. Dòng phẳng tia lửa điện Ie và bức của dòng điện
• 2.6.2. Khoảng cách xung t0
• 2.6.3. Khe hở phẳng điện
• 2.6.4. Lập trình gia công trên máy cắt dây
• 2.7. Các trục điều khiển và hộ tọa độ
• 2.8. Các chức năng “G”
• 3. CHƯƠNG 3: NGHIÊN CỨU ẢNH HƯỞNG CỦA CHỖ ĐỂ CẮT ĐẾN NĂNG SUẤT TRONG GIA CÔNG CẮT DÂY TIA LỬA ĐIỆN
• 3.1. Thiết kế thí nghiệm
• 3.1.1. Các thiết của thí nghiệm
• 3.1.2. Điều kiện thực hiện thí nghiệm
• 3.1.3. Thiết bị thí nghiệm
• 3.2. Vật liệu gia công
• 3.3. Các động cơ đo kiểm
• 3.4. Nhám thí nghiệm
• 3.5. Khảo sát chất lượng gia công
• 3.6. Phương pháp đánh giá
• 3.7. Nghiên cứu ảnh hưởng đơn của Ie
• 3.8. Nghiên cứu ảnh hưởng đơn của ti
• 3.9. Nghiên cứu ảnh hưởng đơn của t0
• 3.10. Xây dựng công thức thực nghiệm
• 3.11. Mô hình định tính quá trình cắt dây tia lửa điện
• 3.12. Xác định tham số của hàm tuyến tính một biến
• 3.13. Tuyến tính hóa một số hàm phi tuyến
• 3.14. Khảo sát chất lượng gia công
• 3.15. Nghiên cứu ảnh hưởng đơn của Ie
• 3.16. Nghiên cứu ảnh hưởng đơn của ti
• 3.17. Nghiên cứu ảnh hưởng kết hợp của Ie và ti tới chất lượng gia công
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Gia Công WEDM Ảnh Hưởng Yếu Tố Công Nghệ

Gia công bằng máy cắt dây tia lửa điện (WEDM) là phương pháp gia công tiên tiến, sử dụng tia lửa điện để loại bỏ vật liệu. Phương pháp này cho phép gia công các vật liệu cứng, khó gia công bằng phương pháp truyền thống. WEDM được ứng dụng rộng rãi trong chế tạo khuôn mẫu, chi tiết máy chính xác và các sản phẩm công nghiệp khác. Tuy nhiên, năng suất và chất lượng gia công WEDM chịu ảnh hưởng lớn từ các yếu tố công nghệ. Nghiên cứu này tập trung vào việc phân tích các yếu tố này và đề xuất giải pháp tối ưu.

1.1. Đặc Điểm Nổi Bật Của Gia Công Tia Lửa Điện

Gia công tia lửa điện (EDM) nói chung và WEDM nói riêng, có những đặc điểm khác biệt so với các phương pháp gia công cơ học. EDM sử dụng sự phóng điện để ăn mòn vật liệu, do đó không phụ thuộc vào độ cứng của vật liệu gia công. Vật liệu gia công thường là vật liệu dẫn điện. Khoảng cách giữa điện cực và phôi được duy trì nhờ chất điện môi. Theo Lazarenko, quá trình hớt vật liệu trong gia công tia lửa điện vẫn được coi là phức tạp liên quan đến khoảng cách khe hở phóng điện, đến thông tin về kênh plasma, về sự hình thành của cầu phóng điện giữa 2 điện cực, sự ăn mòn của cả 2 điện cực.

1.2. Khả Năng Công Nghệ Ứng Dụng Của WEDM

WEDM có khả năng tạo ra các hình dạng phức tạp với độ chính xác cao. Nó có thể gia công các mặt định hình như đường thẳng, đường cong, các rãnh định hình và các bề mặt có profin phức tạp. Độ chính xác gia công và độ nhám bề mặt đạt được là những ưu điểm nổi bật. Điều này làm cho WEDM trở thành lựa chọn lý tưởng cho gia công khuôn mẫu, gia công chi tiết chính xác và các ứng dụng đòi hỏi khắt khe khác.

II. Các Yếu Tố Công Nghệ Ảnh Hưởng Đến Gia Công WEDM

Hiệu quả gia công WEDM phụ thuộc vào nhiều yếu tố công nghệ, bao gồm thông số điện, thông số cơ học và đặc tính của chất điện môi. Các thông số điện như dòng điện cắt, điện áp cắt, thời gian xung, chu kỳ xung ảnh hưởng trực tiếp đến tốc độ ăn mòn vật liệu. Thông số cơ học như tốc độ cắt dây, áp suất chất điện môi cũng đóng vai trò quan trọng. Vật liệu điện cực, độ dẫn điện và các yếu tố khác ảnh hưởng đến quá trình gia công.

2.1. Ảnh Hưởng Của Thông Số Điện Dòng Áp Xung

Các thông số điện như dòng điện cắt, điện áp cắt, thời gian xung, và chu kỳ xung là những yếu tố quan trọng nhất ảnh hưởng đến năng suất và chất lượng gia công. Dòng điện cắt quyết định năng lượng của tia lửa điện, ảnh hưởng đến tốc độ ăn mòn vật liệu. Thời gian xung quyết định thời gian tia lửa điện tác động lên bề mặt gia công. Chu kỳ xung ảnh hưởng đến quá trình làm nguội và loại bỏ phoi.

2.2. Tác Động Của Vật Liệu Điện Cực Cắt Dây

Điện cực cắt dây thường được làm từ đồng, vonfram hoặc hợp kim của chúng. Ảnh hưởng của loại dây cắt rất lớn đến chất lượng và tốc độ gia công. Vật liệu điện cực phải có độ dẫn điện tốt, độ bền cao và khả năng chống mài mòn tốt. Đường kính dây cắt cũng ảnh hưởng đến độ chính xác của vết cắt.

2.3. Vai Trò Của Chất Điện Môi Trong Gia Công WEDM

Chất điện môi có vai trò quan trọng trong việc cách điện, làm nguội và loại bỏ phoi. Loại chất điện môi, áp suất chất điện môi và hệ thống lọc ảnh hưởng lớn đến hiệu quả gia công. Chất điện môi cần có độ tinh khiết cao, độ nhớt phù hợp và khả năng làm nguội tốt. Theo tài liệu gốc, dung dịch không dẫn điện ở điều kiện làm việc bình thường.

III. Phương Pháp Nghiên Cứu Tối Ưu Thông Số Máy Cắt WEDM

Để xác định ảnh hưởng của các yếu tố công nghệ đến năng suất gia công và chất lượng gia công, các phương pháp nghiên cứu thực nghiệm và mô phỏng được sử dụng. Thiết kế thí nghiệm theo phương pháp Taguchi hoặc bề mặt đáp ứng (RSM) giúp xác định các thông số tối ưu. Phân tích ANOVA được sử dụng để đánh giá mức độ ảnh hưởng của từng yếu tố. Mô phỏng gia công EDM giúp hiểu rõ hơn về quá trình vật lý xảy ra trong quá trình gia công.

3.1. Thiết Kế Thí Nghiệm Taguchi Và Bề Mặt Đáp Ứng

Thiết kế thí nghiệm đóng vai trò quan trọng trong việc thu thập dữ liệu tin cậy và hiệu quả. Phương pháp Taguchi và bề mặt đáp ứng (RSM) là hai phương pháp phổ biến được sử dụng. Taguchi giúp giảm số lượng thí nghiệm cần thực hiện, trong khi RSM giúp xây dựng mô hình toán học mô tả mối quan hệ giữa các yếu tố và kết quả gia công.

3.2. Phân Tích ANOVA Đánh Giá Mức Độ Ảnh Hưởng

Phân tích ANOVA là công cụ thống kê mạnh mẽ giúp đánh giá mức độ ảnh hưởng của từng yếu tố đến kết quả gia công. ANOVA cho phép xác định các yếu tố quan trọng nhất và các yếu tố ít quan trọng hơn, giúp tập trung nỗ lực tối ưu hóa vào các yếu tố then chốt.

3.3. Mô Phỏng Quá Trình Gia Công EDM Phân Tích Sâu

Mô phỏng gia công EDM cung cấp cái nhìn sâu sắc về quá trình vật lý xảy ra trong quá trình gia công. Mô phỏng giúp hiểu rõ hơn về sự hình thành và phát triển của tia lửa điện, quá trình ăn mòn vật liệu và sự phân bố nhiệt độ. Kết quả mô phỏng có thể được sử dụng để cải thiện quá trình gia công và dự đoán kết quả gia công.

IV. Ứng Dụng Thực Tiễn Nâng Cao Năng Suất Chất Lượng WEDM

Kết quả nghiên cứu về ảnh hưởng của các yếu tố công nghệ được ứng dụng để tối ưu hóa quá trình gia công WEDM trong thực tế sản xuất. Việc điều chỉnh các thông số công nghệ phù hợp giúp nâng cao năng suất gia công, cải thiện chất lượng gia công và giảm chi phí sản xuất. Các ứng dụng cụ thể bao gồm gia công khuôn mẫu, gia công chi tiết chính xác và gia công các vật liệu khó gia công.

4.1. Gia Công Khuôn Mẫu Với Độ Chính Xác Cao

WEDM là phương pháp lý tưởng cho gia công khuôn mẫu với độ chính xác cao. Việc tối ưu hóa các thông số công nghệ giúp tạo ra các khuôn mẫu có hình dạng phức tạp, bề mặt hoàn thiện tốt và tuổi thọ cao. Các ứng dụng bao gồm khuôn dập, khuôn ép nhựa và khuôn đúc áp lực.

4.2. Gia Công Chi Tiết Máy Chính Xác WEDM Tối Ưu

WEDM được sử dụng rộng rãi trong gia công chi tiết máy chính xác với dung sai chặt chẽ. Việc điều chỉnh các thông số công nghệ giúp đạt được độ chính xác cao, độ nhám bề mặt thấp và độ ổn định kích thước tốt. Các ứng dụng bao gồm chi tiết máy bay, chi tiết ô tô và chi tiết điện tử.

4.3. Xử Lý Vật Liệu Khó Gia Công Bằng Máy Cắt Dây EDM

WEDM có khả năng gia công các vật liệu khó gia công như thép đã tôi, hợp kim cứng và gốm kỹ thuật. Việc lựa chọn các thông số công nghệ phù hợp giúp vượt qua các thách thức trong gia công các vật liệu này và đạt được kết quả gia công mong muốn.

V. Kết Luận Xu Hướng Phát Triển Của Công Nghệ WEDM

Nghiên cứu này đã phân tích ảnh hưởng của các yếu tố công nghệ đến năng suất gia công và chất lượng gia công trên máy cắt dây tia lửa điện. Kết quả nghiên cứu cung cấp cơ sở khoa học cho việc tối ưu hóa quá trình gia công WEDM trong thực tế sản xuất. Xu hướng phát triển WEDM trong tương lai tập trung vào việc nâng cao độ chính xác, tốc độ gia công và khả năng tự động hóa.

5.1. Tự Động Hóa Hệ Thống Điều Khiển Thông Minh

Tự động hóa và hệ thống điều khiển thông minh đóng vai trò ngày càng quan trọng trong WEDM. Các hệ thống này giúp tự động điều chỉnh các thông số công nghệ, theo dõi quá trình gia công và phát hiện lỗi. Tự động hóa giúp nâng cao năng suất, giảm chi phí và cải thiện chất lượng gia công.

5.2. Vật Liệu Điện Cực Mới Nâng Cao Hiệu Quả

Nghiên cứu và phát triển các vật liệu điện cực mới là một trong những hướng phát triển quan trọng của WEDM. Các vật liệu điện cực mới cần có độ dẫn điện tốt hơn, độ bền cao hơn và khả năng chống mài mòn tốt hơn. Vật liệu điện cực mới giúp nâng cao hiệu quả gia công và giảm chi phí sản xuất.

5.3. Ứng Dụng WEDM Trong Công Nghiệp 4.0

WEDM đóng vai trò quan trọng trong Công nghiệp 4.0. Việc tích hợp WEDM với các hệ thống sản xuất thông minh, internet of things (IoT) và trí tuệ nhân tạo (AI) giúp nâng cao năng lực cạnh tranh và đáp ứng nhu cầu ngày càng cao của thị trường.

Nội dung chính

Tổng quan nghiên cứu

Gia công tia lửa điện (Electrical Discharge Machining - EDM) là một trong những phương pháp gia công tiên tiến, được ứng dụng rộng rãi trong sản xuất các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác cao. Từ năm 2003 đến 2005, công ty Chế tạo Điện Cơ Hà Nội đã đầu tư hệ thống máy gia công cắt dây tia lửa điện nhằm nâng cao năng suất và chất lượng sản phẩm, đặc biệt trong việc chế tạo khuôn dập phức tạp. Theo báo cáo của ngành, việc áp dụng công nghệ EDM giúp giảm thời gian gia công khuôn từ mức thủ công truyền thống, đồng thời cải thiện độ chính xác lên đến khoảng 0,002 - 0,003 mm.

Tuy nhiên, quá trình gia công tia lửa điện vẫn tồn tại nhiều thách thức như hiện tượng hồ quang, ngắn mạch, xung mạch hở, và các yếu tố ngẫu nhiên ảnh hưởng đến chất lượng bề mặt và năng suất gia công. Mục tiêu nghiên cứu của luận văn là đánh giá ảnh hưởng của các yếu tố công nghệ chính đến năng suất và chất lượng trong gia công cắt dây tia lửa điện, đồng thời xác định các thông số tối ưu nhằm nâng cao hiệu quả sản xuất tại công ty Chế tạo Điện Cơ Hà Nội. Phạm vi nghiên cứu tập trung vào máy gia công HCKX400 và vật liệu khuôn dập 9XC có chiều dày 25 mm, trong điều kiện thực tế sản xuất từ năm 2003 đến 2005.

Nghiên cứu có ý nghĩa quan trọng trong việc giảm chi phí gia công, tăng năng suất và nâng cao chất lượng sản phẩm, góp phần tăng sức cạnh tranh của sản phẩm trong bối cảnh thị trường ngày càng khốc liệt và yêu cầu kỹ thuật ngày càng cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Nguyên lý gia công tia lửa điện: Quá trình tách vật liệu bằng xung điện tạo ra hồ quang giữa điện cực và phôi, làm nóng chảy và bốc hơi vật liệu tại vùng gia công. Chu kỳ phóng điện gồm ba pha: đánh lửa, hình thành kênh plasma và nung chảy vật liệu.

• Mô hình ảnh hưởng các tham số công nghệ: Các tham số như điện áp đánh tia (Ui), điện áp phóng tia (Ue), dòng điện phóng tia (Ie), thời gian xung (te), thời gian ngắt xung (t0) và điện dung mạch (C) ảnh hưởng trực tiếp đến năng suất và chất lượng bề mặt gia công.

• Khái niệm về độ mòn điện cực và độ nhám bề mặt: Độ mòn điện cực ảnh hưởng đến sai số kích thước chi tiết, trong khi độ nhám bề mặt quyết định chất lượng hoàn thiện sản phẩm.

• Các hiện tượng bất lợi trong gia công EDM: Hồ quang, ngắn mạch, xung mạch hở, và các yếu tố ngẫu nhiên như rung động máy, sai lệch thiết bị, ảnh hưởng đến độ ổn định và hiệu quả gia công.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ thực nghiệm trên máy gia công cắt dây tia lửa điện HCKX400 tại công ty Chế tạo Điện Cơ Hà Nội, sử dụng vật liệu khuôn dập 9XC dày 25 mm.

• Cỡ mẫu: Thực hiện khoảng 30 thí nghiệm với các tổ hợp tham số công nghệ khác nhau, được lựa chọn theo phương pháp thiết kế thí nghiệm tối ưu nhằm khảo sát ảnh hưởng của từng yếu tố.

• Phương pháp chọn mẫu: Lựa chọn mẫu ngẫu nhiên có kiểm soát, đảm bảo tính đại diện và khả năng tái lập kết quả.

• Phương pháp phân tích: Sử dụng phân tích phương sai (ANOVA) để xác định mức độ ảnh hưởng của các tham số công nghệ đến năng suất và chất lượng bề mặt. Mô hình hồi quy phi tuyến được xây dựng để dự đoán năng suất gia công dựa trên các tham số đầu vào.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong vòng 24 tháng, từ khảo sát thực trạng, thiết kế thí nghiệm, thu thập dữ liệu, phân tích kết quả đến đề xuất giải pháp cải tiến.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của dòng điện phóng tia (Ie) đến năng suất và chất lượng bề mặt: Khi Ie tăng từ 0,5A đến 80A, năng suất gia công tăng lên khoảng 35%, tuy nhiên độ nhám bề mặt cũng tăng lên 20%, làm giảm chất lượng hoàn thiện.

2. Tác động của thời gian xung (te) và thời gian ngắt xung (t0): Tỷ lệ te/t0 khoảng 5-10 là tối ưu cho gia công tinh, giúp cân bằng giữa năng suất và độ nhám bề mặt. Nếu t0 quá ngắn, hiện tượng hồ quang và ngắn mạch tăng lên, làm giảm độ ổn định quá trình.

3. Ảnh hưởng của điện áp đánh tia (Ui) và điện áp phóng tia (Ue): Điện áp Ui càng cao thì tốc độ hình thành kênh plasma càng nhanh, tăng năng suất gia công lên khoảng 15%. Tuy nhiên, nếu Ue không được điều chỉnh phù hợp, sẽ gây ra hiện tượng xung mạch hở và làm giảm độ chính xác kích thước chi tiết.

4. Ảnh hưởng của khe hở phẳng điện (δ): Khe hở quá nhỏ (<0,1 mm) làm tăng nguy cơ ngắn mạch và hồ quang, giảm năng suất khoảng 10%. Khe hở quá lớn (>0,3 mm) làm giảm hiệu quả phóng điện, giảm năng suất và chất lượng bề mặt.

Thảo luận kết quả

Các kết quả trên phù hợp với các nghiên cứu gần đây về gia công EDM, cho thấy sự cân bằng giữa các tham số công nghệ là yếu tố quyết định đến hiệu quả gia công. Việc tăng dòng điện phóng tia giúp tăng năng suất nhưng đồng thời làm tăng độ nhám bề mặt do nhiệt lượng lớn gây ra hiện tượng bào mòn và biến dạng bề mặt. Thời gian xung và ngắt xung cần được điều chỉnh để tránh hiện tượng hồ quang và ngắn mạch, đảm bảo sự ổn định của quá trình.

Điện áp đánh tia và điện áp phóng tia cần được kiểm soát chặt chẽ để duy trì kênh plasma ổn định, tránh các hiện tượng xung mạch hở làm giảm độ chính xác. Khe hở phẳng điện là yếu tố vật lý quan trọng ảnh hưởng đến sự phân bố điện trường và hiệu quả phóng điện, do đó cần được thiết kế phù hợp với từng loại vật liệu và kích thước chi tiết.

Dữ liệu có thể được trình bày qua biểu đồ tương quan giữa các tham số công nghệ với năng suất và độ nhám bề mặt, cũng như bảng phân tích ANOVA thể hiện mức độ ảnh hưởng của từng yếu tố.

Đề xuất và khuyến nghị

1. Điều chỉnh dòng điện phóng tia (Ie) trong khoảng 10-40A: Để đạt được sự cân bằng giữa năng suất và chất lượng bề mặt, công ty nên thiết lập các chế độ gia công với Ie trong khoảng này, áp dụng trong vòng 6 tháng tới, do bộ phận kỹ thuật vận hành máy.

2. Tối ưu tỷ lệ thời gian xung (te) và ngắt xung (t0) ở mức 5-10: Đề xuất lập trình lại các chu trình gia công để đảm bảo tỷ lệ này, giảm thiểu hiện tượng hồ quang và ngắn mạch, nâng cao độ ổn định quá trình, thực hiện trong 3 tháng, do phòng lập trình và vận hành máy.

3. Kiểm soát điện áp đánh tia (Ui) và điện áp phóng tia (Ue) theo tiêu chuẩn kỹ thuật: Thiết lập quy trình kiểm tra và điều chỉnh điện áp định kỳ, đảm bảo các giá trị này phù hợp với từng loại vật liệu và chi tiết gia công, thực hiện liên tục, do phòng bảo trì và kỹ thuật.

4. Thiết kế khe hở phẳng điện (δ) phù hợp từ 0,1 đến 0,3 mm: Cần khảo sát và điều chỉnh khe hở này trên từng máy và từng loại chi tiết để giảm thiểu hiện tượng ngắn mạch và tăng hiệu quả phóng điện, thực hiện trong 6 tháng, do phòng kỹ thuật và sản xuất.

5. Sử dụng dung dịch điện môi chất lượng cao và hệ thống lọc tuần hoàn: Để giảm nhiễm bẩn và tăng khả năng làm mát, nâng cao tuổi thọ điện cực và chất lượng bề mặt, đề xuất đầu tư hệ thống lọc và làm mát dung dịch điện môi trong vòng 12 tháng, do ban quản lý đầu tư.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành máy EDM: Nắm bắt các yếu tố ảnh hưởng đến năng suất và chất lượng gia công, từ đó điều chỉnh tham số máy phù hợp để tối ưu hiệu quả sản xuất.

2. Phòng kỹ thuật và bảo trì: Áp dụng các kiến thức về thiết bị và dung dịch điện môi để bảo trì, nâng cấp hệ thống máy móc, đảm bảo hoạt động ổn định và bền bỉ.

3. Nhà quản lý sản xuất: Hiểu rõ các yếu tố công nghệ ảnh hưởng đến chi phí và chất lượng sản phẩm, từ đó xây dựng kế hoạch sản xuất và đầu tư hợp lý.

4. Nghiên cứu sinh và sinh viên ngành cơ khí chế tạo máy: Tham khảo các mô hình lý thuyết và kết quả thực nghiệm về gia công tia lửa điện, phục vụ cho nghiên cứu và phát triển công nghệ mới.

Câu hỏi thường gặp

1. Gia công tia lửa điện có ưu điểm gì so với phương pháp truyền thống?
   Gia công EDM cho phép gia công các chi tiết có hình dạng phức tạp, vật liệu cứng, độ chính xác cao (khoảng 0,002-0,003 mm), và bề mặt gia công có độ nhám thấp, điều mà các phương pháp cơ khí truyền thống khó đạt được.

2. Các tham số công nghệ nào ảnh hưởng lớn nhất đến năng suất gia công?
   Dòng điện phóng tia (Ie), điện áp đánh tia (Ui), thời gian xung (te) và thời gian ngắt xung (t0) là các tham số quan trọng nhất, ảnh hưởng trực tiếp đến tốc độ loại bỏ vật liệu và chất lượng bề mặt.

3. Hiện tượng hồ quang và ngắn mạch ảnh hưởng thế nào đến quá trình gia công?
   Hồ quang và ngắn mạch làm giảm độ ổn định của quá trình, gây ra sai số kích thước, giảm chất lượng bề mặt và có thể làm hỏng điện cực hoặc chi tiết gia công.

4. Làm thế nào để giảm độ nhám bề mặt khi gia công EDM?
   Điều chỉnh dòng điện phóng tia ở mức vừa phải, tăng thời gian ngắt xung (t0), sử dụng dung dịch điện môi chất lượng cao và kiểm soát khe hở phẳng điện hợp lý giúp giảm độ nhám bề mặt.

5. Tại sao dung dịch điện môi lại quan trọng trong gia công EDM?
   Dung dịch điện môi có vai trò cách điện, làm mát, loại bỏ phoi và ion hóa tạo kênh plasma ổn định. Chất lượng dung dịch ảnh hưởng đến hiệu quả phóng điện, tuổi thọ điện cực và chất lượng bề mặt gia công.

Kết luận

• Gia công cắt dây tia lửa điện là phương pháp hiệu quả để gia công các chi tiết phức tạp với độ chính xác cao và năng suất tốt.
• Các tham số công nghệ như dòng điện phóng tia, điện áp đánh tia, thời gian xung và khe hở phẳng điện có ảnh hưởng lớn đến năng suất và chất lượng bề mặt.
• Hiện tượng hồ quang, ngắn mạch và các yếu tố ngẫu nhiên cần được kiểm soát chặt chẽ để đảm bảo quá trình gia công ổn định.
• Đề xuất các giải pháp điều chỉnh tham số công nghệ và cải tiến hệ thống dung dịch điện môi nhằm nâng cao hiệu quả sản xuất tại công ty Chế tạo Điện Cơ Hà Nội.
• Tiếp tục nghiên cứu mở rộng về vật liệu điện cực và dung dịch điện môi mới, đồng thời ứng dụng các kỹ thuật điều khiển tự động để tối ưu hóa quá trình gia công EDM.

Áp dụng các đề xuất trong sản xuất thực tế, theo dõi và đánh giá hiệu quả, đồng thời phát triển nghiên cứu sâu hơn về công nghệ EDM để nâng cao năng lực cạnh tranh sản phẩm.

Trích đoạn nội dung tài liệu

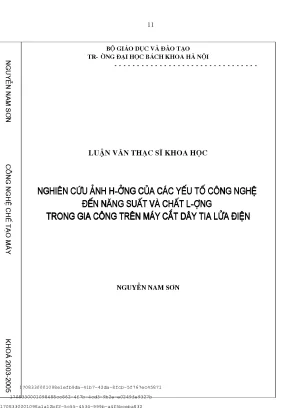

11 Bé gi¸o dôc vµ ®µo t¹o Tr-êng ®¹i häc b¸ch khoa hµ néi NguyÔn nam S¬n -------------------------------- LuËn v¨n th¹c sÜ khoa häc c«ng nghÖ chÕ t¹o m¸y Nghiªn cøu ¶nh h-ëng cñ cña a c¸c yÕu tè c«ng ng nghÖ hÖ ®Õn n¨ng suÊt vµ chÊt l-îng trong gia c«ng trªn m¸y c¾t d©y tia löa ®iÖn NguyÔn Nam S¬n Kho¸ 2003-2005 1708330001098e1efb9da-41b7-42da-8fcb-5f767ec45871 1708330001098488cc862-4f7b-4cd3-9b2e-e0249fe9327b 1708330001098a1a12bf2-5c55-4534-999b-a4f5bceba832 12 Môc lôc 3 Më ®Çu 7 Ch-¬ng1: Tæng quan 11 1.1 §Æc ®iÓm cña ph-¬ng ph¸p gia c«ng tia löa ®iÖn.1 C¸c ®Æc ®iÓm chÝnh cña ph-¬ng ph¸p gia c«ng tia löa ®iÖn 11 1.2 Kh¶ n¨ng c«ng nghÖ cña ph-¬ng ph¸p gia c«ng tia löa ®iÖn 12 1.2 C¸c ph-¬ng ph¸p gia c«ng tia löa ®iÖn 12 1.1 Ph-¬ng ph¸p gia c«ng xung ®Þnh h×nh 12 1.2 Ph-¬ng ph¸p gia c¾t d©y c«ng tia löa ®iÖn 12 1.3 C¸c ph-¬ng ph¸p kh¸c 12 1.3 Nghiªn cøu b¶n chÊt cña ph-¬ng ph¸p gia c«ng tia löa ®iÖn 14 1.2 C¬ chÕ hít kim lo¹i b»ng tia löa ®iÖn 19 1.4 C¸c yÕu tè ¶nh h-ëng ®Õn qu¸ tr×nh gia c«ng tia löa ®iÖn 20 1.1 C¸c ®Æc tÝnh vÒ ®iÖn cña sù phãng tia löa ®iÖn 20 1.2 ¶nh h-ëng cña khe hë phãng ®iÖn  25 1.3 ¶nh h-ëng cña ®iÖn dung C 27 1.4 ¶nh h-ëng cña diÖn tÝch vïng gia c«ng 28 1.5 ¶nh h-ëng cña sù ¨n mßn ®iÖn cùc 28 1.6 C¸c hiÖn t-îng xÊu khi gia c«ng tia löa ®iÖn 29 1.2 Ng¾n m¹ch, sôt ¸p 30 1.3 Xung m¹ch hë, kh«ng cã dßng ®iÖn 31 1.7 C¸c yÕu tè kh«ng ®iÒu khiÓn ®-îc 31 1.2 NhiÔu ngÉu nhiªn 32 1.5 ChÊt l-îng bÒ mÆt 32 13 1.2 VÕt nøt tÕ vi vµ c¸c ¶nh h-ëng vÒ nhiÖt 32 1.3 §é chÝnh x¸c t¹o h×nh khi gia c«ng tia löa ®iÖn 33 1.6 ChÊt ®iÖn m«i trong gia c«ng tia löa ®iÖn 35 1.1 NhiÖm vô cña chÊt ®iÖn m«i 35 1.3 C¸c tiªu chuÈn ®¸nh gi¸ chÊt ®iÖn m«i 37 1.4 C¸c lo¹i dßng chÈy cña chÊt ®iÖn m«i 39 1.5 HÖ thèng läc chÊt ®iÖn m«i 41 Ch-¬ng 2: M¸y c¾t d©y vµ c¸c th«ng sè ®iÒu chØnh 42 Trong qu¸ tr×nh gia c«ng 2.1 C«ng dông cña m¸y c¾t d©y tia löa ®iÖn 43 2.2 ¦u nh-îc ®iÓm cña ph-¬ng ph¸p gia c«ng c¾t d©y 43 2.2 §é chÝnh x¸c khi gia c«ng c¾t d©y tia löa ®iÖn 44 2.3 §iÖn cùc vµ vËt liÖu ®iÖn cùc 47 2.1 Yªu cÇu cña vËt liÖu ®iÖn cùc 47 2.4 Sù tho¸t phoi trong c¾t d©y tia löa ®iÖn 49 2.5 Nh¸m bÒ mÆt khi c¾t d©y 50 2.6 C¸c th«ng sè vÒ ®iÖn trong ®iÒu khiÓn m¸y c¾t d©y tia löa ®iÖn 50 2.1 Dßng phãng tia löa ®iÖn Ie vµ b-íc cña dßng ®iÖn 50 2.3 Kho¶ng c¸ch xung t0 51 2.5 Khe hë phãng ®iÖn 51 2.7 LËp tr×nh gia c«ng trªn m¸y c¾t d©y 52 2.1 C¸c trôc ®iÒu khiÓn vµ hÖ to¹ ®é 52 2.2 C¸c chøc n¨ng “G” 53 Ch-¬ng 3: nghiªn cøu ¶nh h-ëng cña chÕ ®é c¾t ®Õn n¨ng suÊt 64 trong gia c«ng c¾t d©y tia löa ®iÖn 3.1 ThiÕt kÕ thÝ nghiÖm 64 3.1 C¸c gi¶ thiÕt cña thÝ nghiÖm 64 3.2 §iÒu kiÖn thùc hiÖn thÝ nghiÖm 64 3.1 ThiÕt bÞ thÝ nghiÖm 64 3.2 VËt liÖu gia c«ng 66 3.3 C¸c dông cô ®o kiÓm 67 3.2 Nhãm thÝ nghiÖm 68 3.1 ThÝ nghiÖm kh¶o s¸t chÕ ®é gia c«ng tèi -u 68 3.2 Ph-¬ng ph¸p thiÕt kÕ thÝ nghiÖm tèi -u 69 3.3 Kh¶o s¸t n¨ng suÊt gia c«ng 70 3.2 Nghiªn cøu ¶nh h-ëng ®¬n cña Ie 71 3.3 Nghiªn cøu ¶nh h-ëng ®¬n cña t i 72 3.4 Nghiªn cøu ¶nh h-ëng ®¬n cña t 0 73 3.4 X©y dùng c«ng thøc thùc nghiÖm 74 3.1 M« h×nh ®Þnh tÝnh qu¸ tr×nh c¾t d©y tia löa ®iÖn 74 3.1 X¸c ®Þnh tham sè cña hµm tuyÕn tÝnh mét biÕn 75 3.2 TuyÕn tÝnh ho¸ mét sè hµm phi tuyÕn 77 3.5 Kh¶o s¸t chÊt l-îng gia c«ng 81 15 3.2 Ph-¬ng ph¸p ®¸nh gi¸ 83 3.3 Nghiªn cøu ¶nh h-ëng ®¬n cña Ie 83 3.4 Nghiªn cøu ¶nh h-ëng ®¬n cña t i 84 3.5 Nghiªn cøu ¶nh h-ëng kÕt hîp cña I e vµ ti tíi chÊt l-îng gia c«ng. 85 KÕt luËn ch-¬ng 3 87 KÕt luËn chung 88 Tµi liÖu tham kh¶o 90 Më ®Çu 1- TÝnh cÊp thiÕt cña ®Ò tµi C«ng ty ChÕ T¹o §iÖn C¬ Hµ Néi lµ mét doanh nghiÖp chuyªn s¶n xuÊt c¸c lo¹i ®éng c¬ ®iÖn cã c«ng suÊt tõ 0,25kW ®Õn 2500kW, phôc vô cho c¸c ngµnh kinh tÕ quèc d©n. Trong ®éng c¬ ®iÖn cã 2 bé phËn ®-îc chÕ t¹o tõ c¸c l¸ t«n silic cã chiÒu dµy tõ 0,3 ®Õn 1,2mm, ®ã lµ lâi t«n stator vµ lâi t«n rotor. C¸c l¸ t«n nµy trong s¶n xuÊt hµng lo¹t th-êng ®-îc dËp c¾t ®Ó ®¶m b¶o ®é chÝnh x¸c còng nh- n¨ng suÊt cao.

Tuy nhiªn, viÖc chÕ t¹o khu«n còng phøc t¹p vµ ®ßi hái ®é chÝnh x¸c cao. Tr-íc ®©y, viÖc chÕ t¹o khu«n th-êng ®-îc lµm b»ng tay qua c¸c nguyªn c«ng nguéi thñ c«ng nªn ®é chÝnh x¸c vµ n¨ng suÊt rÊt thÊp. GÇn ®©y, do nhu cÇu cña thÞ tr-êng nªn ®ßi hái thêi gian chÕ t¹o ph¶i gi¶m xuèng nªn c«ng ty ChÕ T¹o §iÖn C¬ Hµ Néi ®· ®Çu t- mét sè m¸y 16 gia c«ng c¾t d©y tia löa ®iÖn ®Ó chÕ t¹o khu«n dËp phôc vô cho s¶n xuÊt cña c«ng ty còng nh- nhËn gia c«ng khu«n cho c¸c ®¬n vÞ kh¸c. Trong nh÷ng n¨m gÇn ®©y, ®Æc biÖt lµ tõ n¨m 2003 trë l¹i ®©y c¸c ngµnh s¶n xuÊt c«ng nghiÖp nãi chung ®· ph¶i ®èi mÆt víi mét th¸ch thøc hÕt søc to lín, ®ã lµ viÖc t¨ng gi¸ c¸c vËt t- ®Çu vµo phôc vô trong s¶n xuÊt.

MÆt kh¸c, sù c¹nh tranh khèc liÖt cña c¸c mÆt hµng ngo¹i nhËp còng ®· g©y mét søc Ðp lín lªn c¸c mÆt hµng s¶n xuÊt trong n-íc. §øng tr-íc nh÷ng th¸ch thøc ®ã, mçi mét doanh nghiÖp ph¶i t×m cho m×nh mét h-íng ®i ®óng ®¾n, mét trong nh÷ng h-íng ®i ®ã lµ chóng ta cÇn ph¸t triÓn s¶n xuÊt theo h-íng h¹ thÊp chi phÝ gia c«ng trªn c¬ së ®¶m b¶o vµ n©ng cao chÊt l-îng s¶n phÈm. §øng tr-íc th¸ch thøc ®ã, c«ng ty ChÕ T¹o §iÖn C¬ Hµ Néi ®· x¸c ®Þnh tËp trung t¨ng n¨ng suÊt, gi¶m chi phÝ gia c«ng ë c¸c c«ng ®o¹n quan träng trong d©y truyÒn chÕ t¹o ®éng c¬ ®iÖn. Mét trong nh÷ng c«ng ®o¹n quan träng nhÊt ®ã lµ viÖc chÕ t¹o khu«n dËp.

Do ®ã, viÖc nghiªn cøu ¶nh h-ëng cña c¸c th«ng sè c«ng nghÖ tíi n¨ng suÊt gia c«ng trong gia c«ng c¾t d©y tia löa ®iÖn lµ rÊt quan träng vµ cÊp thiÕt. V× vËy t«i ®· tËp trung nghiªn cøu vµ gi¶i quyÕt vÊn ®Ò: “Nghiªn cøu ¶nh hëng cña c¸c yÕu tè c«ng nghÖ ®Õn n¨ng suÊt vµ chÊt lîng cña ph¬ng ph¸p gia c«ng c¾t d©y tia löa ®iÖn“ 2- Môc ®Ých nghiªn cøu Trong nh÷ng ®iÒu kiÖn cßn h¹n chÕ vÒ thiÕt bÞ gia c«ng vµ c¸c thiÕt bÞ sö dông trong c«ng t¸c nghiªn cøu, ®o kiÓm, ®Ò tµi tËp trung nghiªn cøu vÒ c«ng nghÖ gia c«ng tia löa ®iÖn (®Æc biÖt lµ ph-¬ng ph¸p gia c«ng c¾t d©y tia löa ®iÖn), t×m hiÓu b¶n chÊt cña qu¸ tr×nh gia c«ng tia löa ®iÖn. Tõ ®ã lùa chän ph-¬ng ph¸p tiªu biÓu ®Ó nghiªn cøu vµ ®¸nh gi¸ ¶nh h-ëng cña c¸c yÕu tè c«ng nghÖ ®Õn qu¸ tr×nh gia c«ng, x¸c ®Þnh chÕ ®é gia c«ng tèi -u trong ®iÒu kiÖn gia c«ng cô thÓ. KÕt qu¶ nghiªn cøu thu ®-îc sÏ ®-îc øng dông vµo thùc 17 tÕ s¶n xuÊt t¹i c«ng ty ChÕ T¹o §iÖn C¬ Hµ Néi nh»m n©ng cao n¨ng suÊt, chÊt l-îng vµ gi¶m gi¸ thµnh s¶n phÈm.

3- §èi t-îng nghiªn cøu vµ ph-¬ng ph¸p nghiªn cøu §èi t-îng nghiªn cøu cña ®Ò tµi lµ thiÕt bÞ gia c«ng c¾t d©y tia löa ®iÖn HCKX400 do h·ng HANCHUAN MACHINE TOOL CO.,LTD – CHINA cung cÊp cho c«ng ty ChÕ t¹o §iÖn C¬ Hµ Néi. §èi t-îng gia c«ng lµ vËt liÖu th-êng ®-îc chän ®Ó gia c«ng khu«n dËp 9XC cã chiÒu dµy lµ 25mm. C¸c th«ng sè c«ng nghÖ ®-îc ®Æt theo c¸c chÕ ®é s½n cã trªn thiÕt bÞ, c¸c kÕt qu¶ ®-îc hiÓn thÞ trªn m¸y tÝnh cña thiÕt bÞ vµ ®-îc ®o kiÓm t¹i phßng Qu¶n lý chÊt l-îng cña c«ng ty ChÕ t¹o §iÖn C¬ Hµ Néi. 4- ý nghÜa khoa häc vµ thùc tiÔn cña ®Ò tµi ➢ ý nghÜa khoa häc - §¸nh gi¸ ®-îc ¶nh h-ëng cña mét sè yÕu tè c«ng nghÖ chÝnh tíi n¨ng suÊt vµ chÊt l-îng trong gia c«ng c¾t d©y tia löa ®iÖn.

- X¸c ®Þnh ®-îc chÕ ®é gia c«ng tèi -u trong gia c«ng c¾t d©y tia löa ®iÖn trªn thiÕt bÞ nghiªn cøu. - M« h×nh ho¸ qu¸ tr×nh gia c«ng ®-îc rót ra tõ c¸c kÕt qu¶ nghiªn cøu thùc tiÔn. Tõ ®ã x©y dùng ®-îc mèi quan hÖ to¸n häc gi÷a c¸c yÕu tè c«ng nghÖ víi n¨ng suÊt gia c«ng. ➢ ý nghÜa thùc tiÔn C¸c kÕt qu¶ nghiªn cøu ®-îc sÏ ®-îc øng dông vµo thùc tiÔn trong s¶n xuÊt cña c«ng ty ChÕ T¹o §iÖn C¬ Hµ Néi trong viÖc chÕ t¹o c¸c bé khu«n dËp.

C¸c kÕt qu¶ nµy chØ ¸p dông ®-îc trong c¸c ®iÒu kiÖn gia c«ng cô thÓ t-¬ng tù nh- ®iÒu kiÖn nghiªn cøu. Víi kÕt qu¶ nµy sÏ gióp gi¶m thêi gian gia 18 c«ng còng nh- t¨ng ®é chÝnh x¸c gia c«ng, tõ ®ã lµm gi¶m gi¸ thµnh vµ t¨ng søc c¹nh tranh cña s¶n phÈm trªn thÞ tr-êng. §Ó thùc hiÖn luËn v¨n nµy, t«i xin bµy tá lßng biÕt ¬n s©u s¾c tíi thÇy gi¸o PGS.TS NguyÔn Träng B×nh vÒ sù quan t©m, tËn t×nh h-íng dÉn t¹o mäi ®iÒu kiÖn ®Ó t«i nghiªn cøu vµ hoµn thµnh luËn v¨n nµy. T«i còng xin bµy tá lßng biÕt ¬n tíi c¸c thÇy c« gi¸o trong bé m«n C«ng nghÖ ChÕ t¹o m¸y – Khoa C¬ khÝ – Tr-êng §¹i häc B¸ch Khoa Hµ néi vÒ sù gióp ®ì vµ d¹y dç t«i trong nh÷ng n¨m häc ®¹i häc vµ trong thêi gian thùc hiÖn kho¸ häc nµy.

T«i xin ch©n thµnh c¸m ¬n Ban gi¸m ®èc, Kü s- tr-ëng, Phßng Kü thuËt, Phßng qu¶n lý chÊt l-îng, Trung t©m khu«n mÉu vµ thiÕt bÞ – c«ng ty ChÕ t¹o §iÖn C¬ Hµ Néi ®· t¹o ®iÒu kiÖn gióp ®ì t«i còng nh- cho phÐp t«i thùc hiÖn c¸c nghiªn cøu vµ øng dông c¸c kÕt qu¶ ®ã vµo thùc tÕ s¶n xuÊt cña c«ng ty. Mong r»ng c¸c kÕt qu¶ nghiªn cøu nµy sÏ ®ãng gãp mét phÇn nhá trong viÖc n©ng cao chÊt l-îng, gi¶m gi¸ thµnh s¶n phÈm t¨ng søc c¹nh tranh cña c¸c mÆt hµng trong c«ng ty trªn thÞ tr-êng. Cuèi cïng, t«i xin c¸m ¬n gia ®×nh vµ b¹n bÌ t«i, nh÷ng ng-êi ®· lu«n ®éng viªn vµ gióp ®ì t«i trong suèt thêi gian tham dù kho¸ häc nµy. Ch-¬ng 1: Tæng quan vÒ gia c«ng tia löa ®iÖn N¨m 1943, th«ng qua c¸c nghiªn cøu vÒ tuæi bÒn cña c¸c thiÕt bÞ phãng ®iÖn, hai vî chång ng-êi Nga Lazarenko ®· t×m ra ph-¬ng ph¸p gia c«ng b»ng tia löa ®iÖn.

Hä sö dông tia löa ®iÖn ®Ó hít ®i 1 líp vËt liÖu mµ kh«ng phô thuéc vµo ®é cøng cña vËt liÖu ®ã.
