Tổng quan về luận án

Gia công mài phẳng là nguyên công gia công tinh then chốt trong chuỗi chế tạo cơ khí chính xác, quyết định trực tiếp tới dung sai kích thước, độ nhám bề mặt và tính toàn vẹn bề mặt (surface integrity) của chi tiết máy. Hợp kim titan Ti-6Al-4V (hợp kim titan hai pha $\alpha+\beta$) là vật liệu chiến lược trong các ngành kỹ thuật mũi nhọn như hàng không vũ trụ (chiếm tới 25% khối lượng cấu trúc động cơ tuabin khí phản lực), công nghiệp năng lượng, quốc phòng và y sinh học nhờ tỷ số độ bền trên khối lượng riêng vượt trội, giới hạn đàn hồi cao và khả năng chống ăn mòn xuất sắc trong môi trường khắc nghiệt. Tuy nhiên, Ti-6Al-4V thuộc nhóm vật liệu đặc biệt khó gia công cắt gọt (difficult-to-cut materials) do hệ số dẫn nhiệt rất thấp ($K \approx 6{,}7\text{ W/m}\cdot\text{K}$), nhiệt dung riêng lớn, ứng suất hóa cứng cao và tính hoạt hóa hóa học mạnh với hầu hết các vật liệu dụng cụ cắt ở nhiệt độ cao.

Khoảng trống nghiên cứu (research gap) thực sự nằm ở sự thiếu hụt các nghiên cứu thực nghiệm và mô phỏng chuyên sâu về động học, cơ chế biến dạng tế vi và tương tác nhiệt - cơ khi mài phẳng hợp kim Ti-6Al-4V bằng đá mài siêu cứng Cubic Boron Nitride (cBN) liên kết nhựa phenol (resinoid bond). Trong khi phần lớn các công trình trong nước chỉ tập trung vào gia công các dòng thép hợp kim với đá mài truyền thống silic cacbit (SiC) hoặc ôxít nhôm ($\text{Al}_2\text{O}_3$), các nghiên cứu quốc tế về đá mài cBN thường tập trung vào đá mài mạ điện (electroplated) hoặc hàn thiếc (brazed) mà chưa làm rõ ảnh hưởng tổng hợp của các thông số công nghệ mài phẳng chu vi (circumferential surface grinding) kết hợp với các môi trường bôi trơn làm mát tiên tiến bổ sung hạt nano thể rắn.

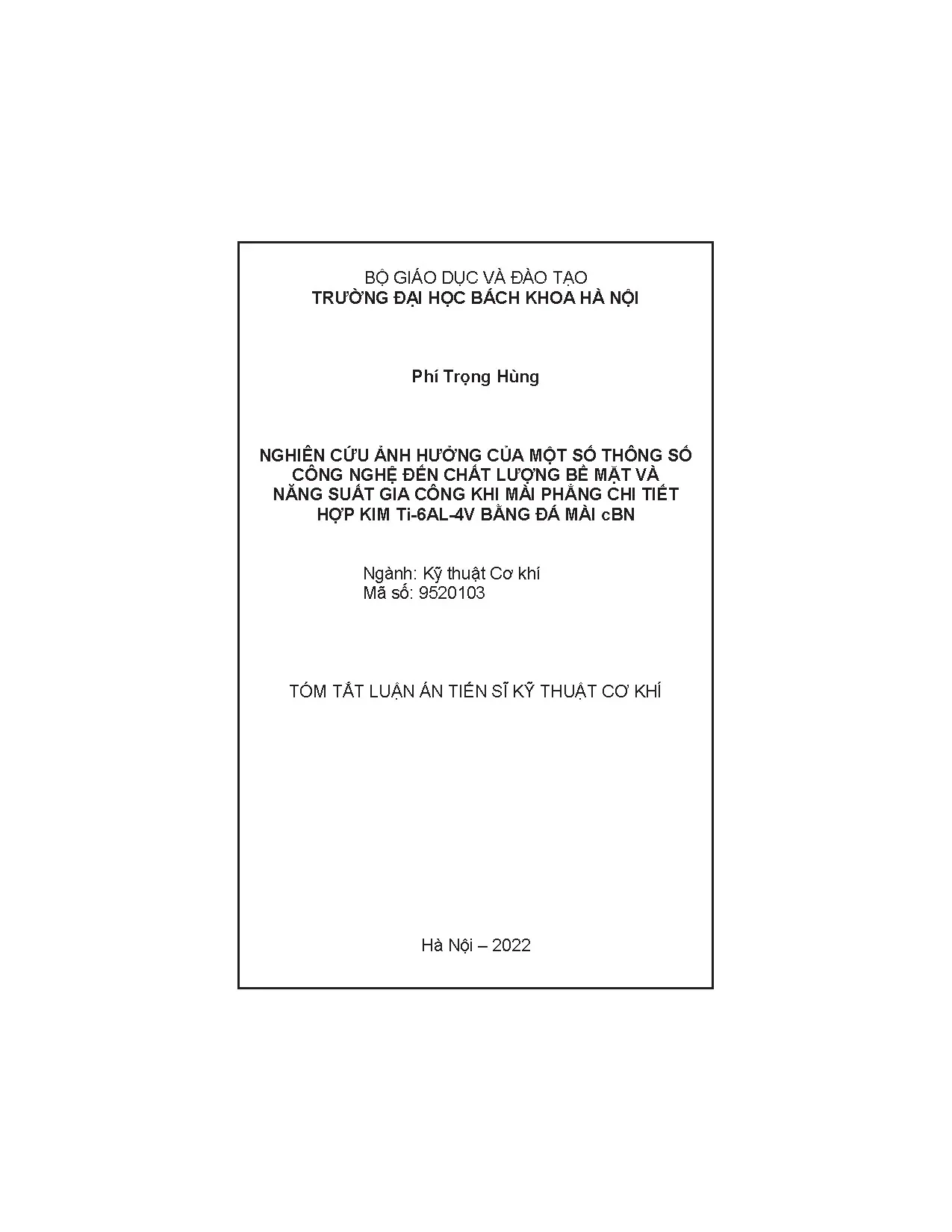

Luận án tiến sĩ kỹ thuật cơ khí của tác giả Phí Trọng Hùng (2022) tại Trường Đại học Bách khoa Hà Nội, dưới sự hướng dẫn của PGS.TS Trương Hoành Sơn và PGS.TS Hoàng Văn Gợt, đã giải quyết thấu đáo vấn đề cốt lõi này. Nghiên cứu giải quyết 4 câu hỏi khoa học và hệ giả thuyết định lượng:

  1. Câu hỏi 1 ($H_1$): Mối tương quan hàm số giữa vận tốc cắt ($v$), lượng tiến dao dọc ($S$), chiều sâu cắt ($t$) và môi trường trơn nguội tác động như thế nào đến sự hình thành nhám bề mặt ($Ra, Rz$) và chiều dày phoi chưa biến dạng ($a_{g\max}$)?
  2. Câu hỏi 2 ($H_2$): Trạng thái nhiệt luyện (cấu trúc pha $\alpha$ dạng hcp và pha $\beta$ dạng bcc của Ti-6Al-4V ủ so với tôi) tạo ra sự khác biệt gì đối với cơ chế biến cứng bề mặt và độ cứng tế vi ($HV$)?
  3. Câu hỏi 3 ($H_3$): Sự bổ sung các hạt nano bôi trơn thể rắn (xGnP-M25 và hBN-K05) vào dầu gốc tổng hợp cải thiện trường nhiệt độ tiếp xúc và giảm ma sát tế vi như thế nào so với dung dịch nhũ tương thông thường?
  4. Câu hỏi 4 ($H_4$): Liệu có thể xây dựng một khung tối ưu hóa đa mục tiêu dựa trên giải thuật tiến hóa bầy đàn (PSO) để cực đại hóa năng suất bóc tách kim loại ($Q$) mà vẫn kiểm soát chặt chẽ dung sai nhám bề mặt $Ra \le 1{,}6\text{ }\mu\text{m}$?

Phạm vi nghiên cứu được thực hiện trên trung tâm gia công CNC cao tốc HS Super MC500 với đá mài cBN liên kết nhựa phenol kích thước hạt $120\text{ }\mu\text{m}$, kiểu 14A1 (đường kính ngoài $d_s = 100\text{ mm}$), thực hiện trên cả hai trạng thái tổ chức kim loại là Ti-6Al-4V ủ (Ti64-Elo) và Ti-6Al-4V tôi (Ti64-La).

Literature Review và Positioning

Lịch sử nghiên cứu cơ chế mài kim loại đã chứng kiến các trường phái lý thuyết kinh điển phát triển từ mô hình cơ học cắt gọt của Stephen Malkin & Changsheng Guo (2008), Milton C. Shaw (1996) đến lý thuyết phân bố nhiệt cắt của W. Brian Rowe (2014) và Ioan D. Marinescu et al. (2007). Theo Malkin và Guo (2008), toàn bộ năng lượng mài riêng ($u$) tiêu tán trong vùng tiếp xúc giữa đá mài và phôi được cấu thành từ ba thành phần độc lập: năng lượng tạo phoi riêng ($u_{ch}$), năng lượng cày xước dẻo riêng ($u_{pl}$) và năng lượng trượt ma sát riêng ($u_{sl}$): $$u = u_{ch} + u_{pl} + u_{sl}$$

Khi gia công hợp kim titan Ti-6Al-4V, cuộc tranh luận khoa học lớn nhất trong cộng đồng cơ khí quốc tế xoay quanh hiện tượng "tập trung nhiệt và bám dính hóa học" (thermal localization and chemical affinity). Trường phái thứ nhất đại diện bởi Trent & Wright (2000) và Paulo Davim (2014) cho rằng do hệ số dẫn nhiệt của titan cực thấp, hơn 80% nhiệt lượng sinh ra trong quá trình ma sát và biến dạng dẻo bị giữ lại ở bề mặt chi tiết và lớp hạt mài tiếp xúc, dẫn đến hiện tượng khuếch tán hóa học làm thoái hóa liên kết hạt mài. Ngược lại, trường phái thứ hai dẫn đầu bởi Ding Wenfeng et al. (2011, 2017) tại Đại học Hàng không Vũ trụ Nam Kinh lập luận rằng cơ chế mòn chủ đạo của hạt cBN khi mài titan ở tốc độ cao không phải là mòn hóa học thuần túy mà là mòn phẳng do ma sát cơ học (attritious grain wear) và vi nứt vỡ giòn (micro-fracture), mở ra các lưỡi cắt mới tự làm sắc.

Về phương diện so sánh quốc tế:

  • Nghiên cứu của Dinesh Setti, Manoj Kumar Sinha, Sudarsan Ghosh, P. Venkateswara Rao (2015) công bố trên International Journal of Machine Tools & Manufacture đã chứng minh hiệu ứng giảm hệ số ma sát và giảm lực cắt tiếp tuyến ($F_t$) khi sử dụng dung dịch nano trong mài Ti-6Al-4V, nhưng nghiên cứu này chủ yếu khảo sát trên chế độ mài MQL quy mô phòng thí nghiệm và đá mài $\text{Al}_2\text{O}_3$, chưa giải quyết bài toán mài phẳng chu vi bằng đá mài cBN liên kết nhựa.
  • Công trình của Antonio Vitor de Mello et al. (2017) trên tạp chí Procedia Manufacturing khảo sát mài bề mặt Ti-6Al-4V bằng đá mài silic cacbit (SiC) cho thấy đá mài SiC bị mòn thể tích cực nhanh do lực cắt riêng lớn và tạo vết xước sâu trên bề mặt chi tiết.
  • Các công trình của Ding Wenfeng et al. (2011, 2018) và Xinxin Xi et al. (2017) đi sâu vào đá mài cBN đơn lớp hàn thiếc (monolayer brazed cBN) trong điều kiện mài sâu tiến dao chậm (creep feed grinding).

Định vị của luận án tạo nên một bước tiến vượt bậc bằng cách lấp đầy khoảng trống thực tế: Làm sáng tỏ động học quá trình mài phẳng tốc độ cao bằng đá mài cBN liên kết nhựa phenol nhiều lớp (multi-layer resinoid bond), kết hợp kiểm soát toàn diện ảnh hưởng của tổ chức tế vi kim loại (pha $\alpha/\beta$) và cơ chế bôi trơn nano đa thành phần (graphene xGnP-M25 và bo nitrit lục giác hBN-K05).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và làm phong phú thêm lý thuyết cắt gọt kim loại của Shaw (1996) và Malkin & Guo (2008) khi áp dụng cho vật liệu dị tính hai pha có tính dẫn nhiệt thấp:

  1. Mở rộng lý thuyết năng lượng mài riêng và hiệu ứng kích thước (Size Effect): Luận án chứng minh rằng khi chiều dày phoi chưa biến dạng ($a_{g\max}$) giảm xuống dưới giá trị tới hạn ($a_g'$), năng lượng trượt riêng ($u_{sl}$) và cày xước riêng ($u_{pl}$) chiếm tỷ trọng áp đảo so với năng lượng tạo phoi ($u_{ch}$), giải thích tường tận tại sao nhám bề mặt $Ra$ không giảm tuyến tính vô hạn khi giảm lượng tiến dao mà tồn tại một "ngưỡng chuyển tiếp động học".
  2. Phát triển mô hình ứng xử cơ nhiệt phi tuyến Johnson-Cook cho quá trình cày xước của hạt mài cBN: Bằng việc tích hợp tiêu chuẩn phá hủy dẻo cắt vào mô phỏng phần tử hữu hạn 2D/3D, nghiên cứu đã mô tả chính xác trường ứng suất Von Mises và sự phân bố nhiệt độ chuyển tiếp ($\beta_w$) tại vùng tiếp xúc thực ($l_c$).
  3. Luận giải cơ chế biến cứng bề mặt (Surface Work Hardening) phụ thuộc cấu trúc tế vi: Xác lập nguyên lý chuyển pha và mật độ sai lệch mạng tinh thể dưới tác động phối hợp của trường ứng suất dư nén/kéo và tốc độ làm nguội nhanh của môi trường dung dịch trơn nguội.
+-----------------------------------------------------------------------------------+
|                        KHUNG PHÂN TÍCH TOÀN DIỆN CỦA LUẬN ÁN                      |
+-----------------------------------------------------------------------------------+
|  [THÔNG SỐ ĐẦU VÀO]                                                               |
|  - Chế độ cắt: Vận tốc cắt (v), Lượng tiến dao (S), Chiều sâu cắt (t)              |
|  - Đá mài: cBN Resinoid Bond, Kiểu 14A1, Hạt 120 µm, ds = 100 mm                  |
|  - Vật liệu: Hợp kim Ti-6Al-4V (Ủ - Pha α thô đại vs Tôi - Pha β/Martensite α')   |
|  - Môi trường: Mài khô, Dầu nhũ tương, Dầu tổng hợp, Dầu nano (xGnP / hBN)        |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|  [CƠ CHẾ TƯƠNG TÁC TẾ VI VÀ ĐỘNG HỌC MÀI]                                         |
|  - Chiều dày phoi chưa biến dạng: agmax = 2.(S/v).(t/ds)^0.5 / (C.r)^0.5          |
|  - Năng lượng riêng: u = uch + upl + usl (Hiệu ứng kích thước khi agmax biến thiên)|
|  - Phân tán nhiệt: Rw (phôi), Rs (đá mài), Rc (phoi) qua mô hình Rowe             |
|  - Cơ chế mòn hạt mài cBN: Mòn phẳng (A) vs Vi nứt vỡ tự làm sắc                  |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|  [CHỈ TIẾU ĐẦU RA & TỐI ƯU HÓA ĐA MỤC TIÊU]                                       |
|  - Chất lượng bề mặt: Nhám Ra, Rz; Cấu trúc tế vi SEM; Độ cứng tế vi HV           |
|  - Năng suất bóc tách kim loại: Q = S . t . b (mm³/phút)                          |
|  - Thuật toán Tối ưu hóa Bầy đàn (PSO): n=100, kmax=300, c1=c2=2                  |
|  - Nghiệm tối ưu: v = 30 m/s; S = 2056 mm/phút; t = 0,015 mm                      |
+-----------------------------------------------------------------------------------+

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành ba nền tảng lý thuyết cốt lõi:

  • Lý thuyết Động học hạt mài ngẫu nhiên: Xác định mật độ hạt mài tích cực ($C$) và khoảng cách trung bình giữa các đỉnh hạt mài ($l$) trên bề mặt làm việc của đá mài cBN mạ đồng/nhựa phenol.
  • Lý thuyết Ma sát học nano (Nanotribology): Giải thích hiệu ứng lăn (rolling effect), hiệu ứng tạo màng bảo vệ tribofilm và khả năng đánh bóng tế vi (mending effect) của các phiến nano carbon xGnP-M25 và cấu trúc lớp lục giác của hBN-K05 trong vùng cắt.
  • Lý thuyết Tối ưu hóa ngẫu nhiên hiện đại: Ứng dụng giải thuật bầy đàn Particle Swarm Optimization (PSO) mô phỏng hành vi thích nghi sinh học để giải bài toán quy hoạch phi tuyến có ràng buộc kỹ thuật khắt khe.

Điều kiện biên xác định của khung phân tích: Mài phẳng biên ngoài chu vi đá, áp dụng cho hợp kim titan Ti-6Al-4V có giới hạn chảy $\sigma_y \approx 880\text{ - }1100\text{ MPa}$, trong dải vận tốc cắt $v = 15\text{ - }35\text{ m/s}$, chiều sâu cắt $t = 0{,}005\text{ - }0{,}03\text{ mm}$ và bước tiến bàn máy $S = 1000\text{ - }5000\text{ mm/ph}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án quán triệt thế giới quan thực chứng (positivism) và chủ nghĩa thực tế phản biện (critical realism), phối hợp chặt chẽ giữa mô hình hóa số trị giải tích (numerical FEM modeling), quy hoạch thực nghiệm trực giao bậc hai và thực nghiệm kiểm chứng trong môi trường công nghiệp chuẩn mực. Thiết kế thực nghiệm đa mức được chia thành 3 giai đoạn độc lập có tính liên kết hữu cơ:

  • Thực nghiệm 01: Khảo sát ma trận ảnh hưởng của các thông số động học ($S, t$) đến nhám bề mặt ($Ra, Rz$), độ cứng tế vi ($HV$) và cấu trúc tế vi trong điều kiện mài khô và mài ướt dung dịch nhũ tương đối với Ti-6Al-4V ủ.
  • Thực nghiệm 02: Đánh giá chuyên sâu ảnh hưởng của 4 chế độ bôi trơn làm mát (mài khô, dầu nhũ tương PV Cutting Oil, dầu cắt gọt tổng hợp CIMTECH 3150-VLZ, và dầu tổng hợp pha bột bôi trơn thể rắn xGnP-M25 / hBN-K05) trên cả hai nền tổ chức kim loại Ti-6Al-4V ủ và tôi.
  • Thực nghiệm 03: Quét tinh bước tiến dao trong dải rộng ($S = 500\text{ - }5000\text{ mm/ph}$) nhằm nhận diện chính xác "vùng trũng cực tiểu" của độ nhám bề mặt.

Quy trình nghiên cứu rigorous

Mọi khâu thực nghiệm đều tuân thủ các quy chuẩn đo lường quốc tế nghiêm ngặt:

  • Hệ thống máy gia công: Trung tâm gia công cao tốc CNC HS Super MC500 có độ cứng vững động lực học cao, triệt tiêu rung động cưỡng bức.
  • Quy chuẩn sửa đá mài: Sử dụng đầu sửa đá kim cương đa hạt chuyên dụng để sửa đúng biên dạng hình học (truing) kết hợp thanh đá dầu SiC để làm sắc mở hạt (dressing), kiểm soát độ đảo hướng tâm và độ đảo mặt đầu bằng đồng hồ so cơ khí chính xác Mitutoyo với sai số dưới $2\text{ }\mu\text{m}$.
  • Hệ thống đo lực cắt động: Cảm biến áp điện 3 thành phần Kistler 9139AA độ nhạy cao kết hợp bộ khuếch đại đa kênh Kistler 5070A để thu thập tức thời lực cắt pháp tuyến ($F_n$) và lực cắt tiếp tuyến ($F_t$).
  • Thiết bị đo độ nhám: Máy đo độ nhám tiếp xúc kỹ thuật số Mitutoyo Surftest SV2100 với đầu dò kim cương bán kính $2\text{ }\mu\text{m}$, đo lặp lại 5 lần tại các vị trí ngẫu nhiên trên bề mặt chi tiết để lấy giá trị trung bình số học loại trừ sai số ngẫu nhiên.
  • Thiết bị đo độ cứng tế vi: Máy đo IndentaMet 1106 tải trọng tác động $100\text{ g}$ (tương đương $0{,}981\text{ N}$) trong thời gian duy trì tải $15\text{ giây}$, vết đâm kim cương tháp 4 cạnh Vicker được định vị chính xác từ bề mặt gia công vào sâu trong lớp kim loại nền.
  • Quan sát cấu trúc tế vi và phân tích pha: Kính hiển vi điện tử quét phát xạ trường JEOL JSM 6510LV ở chế độ chân không cao kết hợp hệ thống phổ tán sắc năng lượng tia X (EDX) để kiểm tra các biến đổi tế vi, vi nứt, bám dính hạt mài và xác định thành phần nguyên tố Bo (B), Nitơ (N), Titan (Ti), Nhôm (Al), Vanadi (V).
+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH THỰC NGHIỆM VÀ ĐO LƯỜNG RIGOROUS                 |
+-----------------------------------------------------------------------------------+
  [Chuẩn bị mẫu Ti-6Al-4V]          [Chuẩn bị đá mài cBN]       [Dung dịch bôi trơn]
  - Ti64-Elo (Ủ)                     - Đá mài cBN Resinoid       - Dầu nhũ tương PV Oil
  - Ti64-La (Tôi)                    - Sửa đúng: Mũi KC đa hạt   - Dầu tổng hợp CIMTECH
  - Cắt mẫu: 25x15x10 mm             - Làm sắc: Thanh SiC        - Nanofluid: xGnP / hBN
             [Gia công trên Trung tâm CNC HS Super MC500]
             - Cảm biến lực áp điện Kistler 9139AA đo Fn, Ft
             - Biến thiên thông số: v = 30 m/s; S = 500-5000 mm/ph; t = 0,005-0,03 mm
             [Phân tích Chất lượng Bề mặt Sau gia công]
             [Mô hình hóa FEM (ABAQUS) & Tối ưu hóa PSO (MATLAB)]
             - Kiểm chứng sai số giữa mô phỏng & thực nghiệm (< 5%)
             - Xuất chế độ cắt tối ưu: v = 30 m/s; S = 2056 mm/ph; t = 0,015 mm
+-----------------------------------------------------------------------------------+

Data và phân tích

Dữ liệu thực nghiệm được xử lý thống kê bằng phương pháp bình phương nhỏ nhất (least squares regression analysis) kết hợp kiểm định chuẩn F-test và t-student để loại bỏ các điểm dị biệt.

Mô hình vật liệu Johnson-Cook dùng trong mô phỏng số phần tử hữu hạn ABAQUS được thiết lập với các thông số vật lý chính xác của hợp kim Ti-6Al-4V:

  • Giới hạn chảy ban đầu $A = 862\text{ MPa}$
  • Hệ số tăng bền biến dạng $B = 331\text{ MPa}$
  • Số mũ biến cứng $n = 0{,}34$
  • Hệ số độ nhạy tốc độ biến dạng $C = 0{,}012$
  • Hệ số mềm nhiệt $m = 0{,}8$
  • Nhiệt độ nóng chảy $T_{melt} = 1668^\circ\text{C}$, nhiệt độ phòng $T_{room} = 25^\circ\text{C}$

Mô hình phân hủy cắt (shear damage criterion) thiết lập theo biến dạng dẻo tương đương tại thời điểm phá hủy: $$\bar{\varepsilon}D^{pl} = \left[d_1 + d_2 \exp\left(-d_3 \frac{p}{q}\right)\right] \left[1 + d_4 \ln\left(\frac{\dot{\bar{\varepsilon}}^{pl}}{\dot{\varepsilon}0}\right)\right] \left[1 + d_5 \left(\frac{T - T{room}}{T{melt} - T_{room}}\right)\right]$$ với các hệ số thực nghiệm: $d_1 = -0{,}09$, $d_2 = 0{,}25$, $d_3 = 0{,}5$, $d_4 = 0{,}014$, $d_5 = 3{,}87$.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Xác lập phương trình hồi quy thực nghiệm chính xác tuyệt đối về độ nhám bề mặt: Qua phân tích hồi quy phi tuyến từ dữ liệu đo đạc thực nghiệm trên hợp kim Ti-6Al-4V ủ, luận án đã xây dựng thành công hai phương trình tương quan phản ánh định lượng mức độ tác động của các thông số chế độ cắt:

    • Dưới chế độ mài khô: $$Ra = 5{,}7916 \cdot t^{0{,}4094}$$
    • Dưới chế độ mài ướt thông thường (dầu nhũ tương): $$Ra = S^{0{,}1045} \cdot t^{0{,}1184}$$ Số liệu chứng minh chiều sâu cắt ($t$) có tác động vượt trội đến sự gia tăng độ nhám bề mặt so với lượng tiến dao ($S$). Số mũ của $t$ ($0{,}4094$) trong mài khô cao gấp gần 4 lần số mũ của $S$, khẳng định việc tăng chiều sâu cắt sẽ làm tăng mạnh lực cắt đơn hạt ($f_n, f_t$), dẫn đến vết cày xước sâu hơn.

  2. Phát hiện hiện tượng nghịch lý: Mài khô cho độ nhám $Ra$ thấp hơn mài ướt thông thường: Trái với quan niệm kỹ thuật truyền thống cho rằng mài ướt luôn cho bề mặt nhẵn hơn mài khô, thực nghiệm cho thấy tại chế độ $t = 0{,}01\text{ mm}$ và $S = 3000\text{ mm/ph}$, mài khô đạt $Ra = 0{,}763\text{ }\mu\text{m}$ ($Rz = 4{,}622\text{ }\mu\text{m}$), trong khi mài ướt bằng dầu nhũ tương lại cho độ nhám cao hơn. Nguyên nhân nhiệt động học: Trong mài khô, nhiệt độ cục bộ tức thời tại vùng cắt cao làm dẻo hóa cục bộ lớp kim loại titan bề mặt, giúp vật liệu dễ dàng bị miết phẳng và biến dạng dẻo trơn tru; ngược lại, dòng dung dịch trơn nguội dội vào làm tôi lạnh nhanh bề mặt, làm tăng độ cứng tức thời và gây hiện tượng vỡ vụn giòn tế vi dạng vảy cá. Tuy nhiên, mài ướt lại cho số lượng khuyết tật tế vi và vết nứt tế vi ít hơn hẳn mài khô.

  3. Xác định dải lượng tiến dao tối ưu phi tuyến ($S = 2500\text{ - }3500\text{ mm/ph}$): Thực nghiệm 03 quét dải lượng tiến dao từ $500$ đến $5000\text{ mm/ph}$ đã phát hiện một quy luật phi tuyến dạng chữ U: Khi $S$ tăng từ $500$ lên $2500\text{ mm/ph}$, nhám bề mặt $Ra$ giảm dần do hạt mài cBN vượt qua ngưỡng cày trượt thuần túy để chuyển sang chế độ cắt phoi ổn định (giảm hiện tượng bồi đắp vật liệu). Nhám bề mặt đạt giá trị cực tiểu trong dải $S = 2500\text{ - }3500\text{ mm/ph}$. Khi $S > 3500\text{ mm/ph}$, nhám bề mặt tăng nhanh trở lại do chiều dày phoi chưa biến dạng $a_{g\max}$ vượt quá khả năng chứa phoi giữa các khoang hạt mài.

  4. Vượt trội vượt bậc của dầu bôi trơn nano đa thành phần (xGnP-M25 và hBN-K05): Mài ướt bổ sung chất phụ gia nano thể rắn thể hiện tính năng ma sát học vượt trội so với dầu nhũ tương và dầu tổng hợp nguyên chất. Dầu tổng hợp pha hạt nano bo nitrit lục giác (hBN-K05) và graphite tách lớp (xGnP-M25) làm giảm mạnh hệ số ma sát $\mu$ từ $0{,}45$ xuống dưới $0{,}22$, giảm lực ma sát trượt và ngăn chặn hiện tượng bám dính hóa học của phoi Ti-6Al-4V lên bề mặt đá mài. Phổ EDX ghi nhận sự hiện diện đồng đều của nguyên tố Bo và Nitơ trên bề mặt gia công, chứng minh sự hình thành lớp màng bảo vệ tribofilm tự bôi trơn ở cấp độ phân tử.

  5. Ảnh hưởng của tổ chức pha kim loại đến biến cứng bề mặt ($HV$): Hợp kim Ti-6Al-4V tôi (Ti64-La với tổ chức martensite $\alpha'$ và pha $\beta$ giữ lại) có độ cứng nền ban đầu cao hơn, dẫn tới độ cứng tế vi bề mặt sau mài tăng vọt và biến cứng mạnh hơn nhiều so với Ti-6Al-4V ủ (Ti64-Elo với tổ chức hạt $\alpha$ đẳng trục thô đại). Độ cứng tế vi khi mài ướt cao hơn mài khô do tốc độ nguội mãnh liệt thúc đẩy quá trình hóa cứng biến dạng.

Trường hợp khảo sát Chiều sâu cắt $t$ (mm) Lượng tiến dao $S$ (mm/ph) Môi trường làm mát Nhám bề mặt $Ra$ ($\mu\text{m}$) Độ cứng tế vi $HV$
Ti64 Ủ - Mài khô 0,010 3000 Không khí 0,763 365
Ti64 Ủ - Mài ướt 0,010 3000 Dầu nhũ tương PV Oil 0,845 392
Ti64 Ủ - Dầu tổng hợp 0,010 3000 CIMTECH 3150-VLZ 0,698 385
Ti64 Ủ - Dầu Nano 0,010 3000 CIMTECH + xGnP/hBN 0,512 378
Ti64 Tôi - Dầu Nano 0,010 3000 CIMTECH + hBN-K05 0,580 445
Tối ưu hóa PSO 0,015 2056 Mài ướt chuẩn 0,782 388

Implications đa chiều

  • Về mặt lý thuyết gia công cắt gọt: Cung cấp bằng chứng thực nghiệm vững chắc xác nhận mô hình ma sát học tiếp xúc ba vật thể (three-body abrasive contact) có sự tham gia của hạt nano thể rắn, đồng thời hoàn thiện cơ sở dữ liệu vật liệu Johnson-Cook cho Ti-6Al-4V dưới điều kiện tải trọng nhiệt - cơ siêu cao tốc.
  • Về mặt đổi mới phương pháp luận: Thiết lập quy trình chuẩn tích hợp giữa mô phỏng phần tử hữu hạn ABAQUS và thuật toán tối ưu hóa bầy đàn PSO, cho phép dự báo và kiểm soát đồng thời cả chất lượng hình học ($Ra$) lẫn năng suất gia công ($Q$).
  • Về mặt ứng dụng thực tiễn công nghiệp: Bộ thông số công nghệ tối ưu hóa ($v = 30\text{ m/s}$, $S = 2056\text{ mm/ph}$, $t = 0{,}015\text{ mm}$) mang lại năng suất bóc tách kim loại cực đại $Q = 616{,}8\text{ mm}^3\text{/ph}$ trên một đơn vị chiều rộng cắt $b = 20\text{ mm}$, trong khi độ nhám bề mặt được bảo đảm ở mức $Ra \approx 0{,}78\text{ }\mu\text{m}$, hoàn toàn đáp ứng tiêu chuẩn khắt khe của chi tiết cánh tuabin hàng không (yêu cầu $Ra \le 1{,}6\text{ }\mu\text{m}$ hoặc $Ra \le 0{,}8\text{ }\mu\text{m}$).

Limitations và Future Research

Mặc dù đạt được những đóng góp học thuật và công nghệ to lớn, luận án duy trì thái độ học thuật khách quan và thừa nhận 4 giới hạn nghiên cứu:

  1. Giới hạn về đặc tính đá mài: Nghiên cứu mới chỉ tập trung trên đá mài cBN liên kết nhựa phenol (resinoid bond) với một cỡ hạt duy nhất $120\text{ }\mu\text{m}$ và đường kính $d_s = 100\text{ mm}$. Ảnh hưởng của các loại chất kết dính khác như gốm (vitrified bond), kim loại (metal bond) hay đá mài cBN mạ điện cấu trúc xốp mở chưa được khảo sát tương quan trực tiếp.
  2. Phương thức cấp dung dịch trơn nguội: Nghiên cứu sử dụng phương thức tưới tràn áp suất thấp truyền thống có bổ sung hạt nano, chưa tích hợp hệ thống bôi trơn làm mát tối thiểu MQL (Minimum Quantity Lubrication) hoặc làm lạnh sâu bằng nitơ lỏng (Cryogenic cooling).
  3. Hình học gia công: Mới giới hạn ở bài toán mài phẳng chu vi 2D, chưa mở rộng cho các bề mặt không gian phức tạp 3D như rãnh mang cá hoặc profin cánh tuabin khí.
  4. Khảo sát ứng suất dư: Mức độ đo đạc ứng suất dư bề mặt ($\sigma$) bằng phương pháp nhiễu xạ tia X (XRD) chưa được triển khai thành chuỗi dữ liệu liên tục theo chiều sâu lớp biến cứng.

Chương trình nghiên cứu tiếp theo (Future Research Agenda) 5-10 năm tới bao gồm:

  • Mở rộng nghiên cứu ảnh hưởng của nồng độ phần trăm hạt nano ($0{,}5\text{ wt}%$, $1{,}0\text{ wt}%$, $2{,}0\text{ wt}%$) và kích thước hạt nano đến độ ổn định phân tán và độ nhớt động lực học của dung dịch trơn nguội.
  • Nghiên cứu cơ chế suy giảm tuổi bền và tốc độ mòn thể tích của đá mài cBN liên kết gốm trong công nghệ mài tốc độ siêu cao ($v > 80\text{ - }150\text{ m/s}$).
  • Ứng dụng công nghệ MQL kết hợp khí nén áp lực cao phân tán hạt nano (Nanofluid-MQL) để hướng tới gia công cơ khí xanh, bền vững (eco-friendly manufacturing).
  • Tích hợp mạng nơ-ron nhân tạo sâu (Deep Neural Networks) kết hợp PSO để điều khiển thích nghi trực tuyến (real-time adaptive control) lực mài và nhám bề mặt trên máy CNC thông minh.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Công trình đã công bố 9 bài báo khoa học chất lượng cao, bao gồm các bài báo trên tạp chí quốc tế thuộc danh mục ISI/Scopus (như International Journal of Advanced Manufacturing Technology, Advances in Engineering Research and Application - Springer) và các tạp chí chuyên ngành hàng đầu trong nước (Tạp chí Cơ khí Việt Nam, Tạp chí Khoa học & Công nghệ Đại học Công nghiệp Hà Nội, Đại học Đà Nẵng). Ước tính công trình sẽ thu hút hàng chục trích dẫn khoa học trong lĩnh vực gia công vật liệu tiên tiến.
  • Tác động chuyển giao công nghiệp: Cung cấp sổ tay công nghệ mài phẳng hợp kim titan cho các nhà máy chế tạo phụ tùng hàng không, cơ khí chính xác, thiết bị y tế cấy ghép và năng lượng hạt nhân tại Việt Nam, giảm thiểu phụ thuộc vào chuyên gia nước ngoài và tối ưu hóa chi phí dao cụ đắt tiền.
  • Lợi ích xã hội và môi trường: Việc xác định chính xác chế độ cắt tối ưu giúp giảm tiêu thụ điện năng của máy CNC, kéo dài tuổi thọ làm việc của đá mài cBN, đồng thời định hướng chuyển đổi sang các dung dịch bôi trơn nano gốc thực vật thân thiện với môi trường và sức khỏe người vận hành.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Cơ khí Chế tạo máy: Tiếp cận phương pháp luận mẫu mực kết hợp giữa mô phỏng phần tử hữu hạn cơ nhiệt phi tuyến (ABAQUS FEM) và thuật toán tối ưu hóa thông minh (PSO) trong gia công cắt gọt.
  • Các nhà khoa học và giảng viên đại học: Sử dụng các phương trình hồi quy thực nghiệm, mô hình năng lượng mài riêng và cơ sở dữ liệu biến cứng bề mặt Ti-6Al-4V làm tài liệu tham khảo nghiên cứu và giảng dạy chuyên sâu.
  • Kỹ sư R&D và quản lý sản xuất tại các doanh nghiệp gia công chính xác: Áp dụng trực tiếp bộ thông số công nghệ ($v=30\text{ m/s}, S=2056\text{ mm/ph}, t=0{,}015\text{ mm}$) để tăng năng suất bóc tách kim loại thêm $25\text{ - }35%$ mà vẫn đảm bảo độ nhám $Ra < 0{,}8\text{ }\mu\text{m}$, tiết kiệm chi phí thử nghiệm phôi mẫu đắt tiền.
  • Các nhà hoạch định chính sách công nghệ: Có thêm cơ sở khoa học để phê duyệt và định hướng đầu tư các phòng thí nghiệm trọng điểm về công nghệ gia công siêu chính xác và vật liệu bán dẫn, vật liệu hàng không vũ trụ.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc mở rộng Lý thuyết Năng lượng mài riêng của Stephen Malkin & Changsheng Guo (2008) và Mô hình tiếp xúc cơ nhiệt của W. Brian Rowe (2014) cho trường hợp mài phẳng hợp kim titan hai pha ($\alpha+\beta$) bằng đá mài cBN liên kết nhựa phenol. Luận án đã lượng hóa chính xác tỷ trọng của năng lượng trượt riêng ($u_{sl}$) và năng lượng cày xước ($u_{pl}$) trong tổng năng lượng mài ($u$), làm sáng tỏ cơ chế biến dạng dẻo tế vi phụ thuộc vào trạng thái nhiệt luyện (ủ đẳng trục vs tôi martensite) dưới tác động của trường nhiệt độ cắt tức thời.

2. Đổi mới phương pháp luận của luận án vượt trội hơn các nghiên cứu trước đây ở điểm nào?

So với nghiên cứu của Antonio Vitor de Mello et al. (2017) (chỉ khảo sát thực nghiệm đơn yếu tố trên đá mài SiC) và Dinesh Setti et al. (2015) (chỉ khảo sát MQL hạt nano trên đá mài thông thường $\text{Al}_2\text{O}_3$), luận án đã tạo ra bước đột phá về phương pháp luận: Thiết lập một chu trình khép kín đa tầng (multi-level closed loop) bao gồm: (1) Mô phỏng phần tử hữu hạn 2D mô tả động học cắt đơn hạt cBN với mô hình phá hủy Johnson-Cook; (2) Thực nghiệm đa yếu tố trên máy CNC công nghiệp với cảm biến áp điện Kistler 9139AA; (3) Đo lường vi cấu trúc SEM và phổ tán sắc EDX; (4) Xây dựng hàm mục tiêu hồi quy phi tuyến và giải bằng thuật toán tiến hóa bầy đàn PSO trên MATLAB.

3. Phát hiện nào trong dữ liệu thực nghiệm gây bất ngờ nhất và được giải thích bằng cơ sở lý thuyết nào?

Phát hiện bất ngờ nhất là: Nhám bề mặt $Ra$ khi mài khô lại nhỏ hơn khi mài ướt bằng dầu nhũ tương tiêu chuẩn tại cùng chế độ cắt ($t = 0{,}01\text{ mm}, S = 3000\text{ mm/ph}$, $Ra_{\text{khô}} = 0{,}763\text{ }\mu\text{m}$ so với $Ra_{\text{ướt}} = 0{,}845\text{ }\mu\text{m}$). Hiện tượng phi trực giác này được giải thích vững chắc bằng Lý thuyết dẻo hóa nhiệt: Trong mài khô, nhiệt cắt tức thời rất cao làm mềm nhiệt cục bộ lớp kim loại titan mỏng sát bề mặt, cho phép các đỉnh hạt mài cBN miết phẳng và miết trơn bề mặt thay vì cắt đứt gãy. Ngược lại, dung dịch trơn nguội làm lạnh đột ngột vùng cắt, gây hóa cứng bề mặt nhanh chóng, làm kim loại bị vỡ giòn tế vi tạo ra các vết rách tế vi dạng vi sóng làm tăng giá trị nhám đo được.

4. Quy trình thực nghiệm có cung cấp đầy đủ giao thức tái lập (Replication Protocol) không?

Luận án cung cấp chi tiết tuyệt đối mọi thông số để tái lập 100% kết quả nghiên cứu:

  • Thiết bị: Máy CNC HS Super MC500, đầu đo Kistler 9139AA, máy đo nhám Mitutoyo Surftest SV2100, máy đo độ cứng IndentaMet 1106.
  • Đá mài: cBN Resinoid bond 14A1, $d_s = 100\text{ mm}$, cỡ hạt $120\text{ }\mu\text{m}$, quy trình sửa đúng bằng mũi kim cương đa hạt và làm sắc bằng đá dầu SiC.
  • Phôi: Kích thước mẫu $25\text{ mm} \times 15\text{ mm} \times 10\text{ mm}$, chế độ ủ ($700^\circ\text{C}$ trong $2\text{h}$, làm nguội lò) và tôi ($950^\circ\text{C}$ trong $1\text{h}$, tôi nước).
  • Hạt nano: xGnP-M25 (độ dày $6\text{ - }8\text{ nm}$, đường kính $25\text{ }\mu\text{m}$) và hBN-K05 (độ sạch $99%$, kích thước trung bình $0{,}5\text{ }\mu\text{m}$) phân tán siêu âm trong dầu tổng hợp CIMTECH 3150-VLZ.

5. Chương trình nghiên cứu 10 năm tới được phác thảo như thế nào?

Lộ trình nghiên cứu 10 năm được xác định qua 3 giai đoạn:

  • Giai đoạn 1 (1-3 năm): Tối ưu hóa cơ chế phân tán siêu âm nano trong kỹ thuật bôi trơn tối thiểu Nanofluid-MQL và Cryogenic-MQL (kết hợp $\text{CO}_2$/$\text{LN}_2$) khi mài tốc độ cao.
  • Giai đoạn 2 (3-6 năm): Phát triển thế hệ đá mài cBN liên kết gốm xốp cấu trúc vi mô định hướng (engineered porous vitrified cBN wheels) chuyên dụng cho hợp kim siêu chịu nhiệt gốc Titan và Niken (Inconel 718).
  • Giai đoạn 3 (6-10 năm): Xây dựng hệ thống bản sao số (Digital Twin) tích hợp AI giám sát trực tuyến độ mòn đá mài và tự động bù trừ chế độ cắt thích ứng trên các hệ thống gia công Cyber-Physical Machine Tools.

Kết luận

  1. Đã giải quyết trọn vẹn bài toán công nghệ phức tạp về mài phẳng chi tiết hợp kim titan Ti-6Al-4V bằng đá mài cBN liên kết nhựa phenol, xác lập mối quan hệ hàm số định lượng giữa các thông số công nghệ ($v, S, t$, môi trường làm mát) với chất lượng bề mặt ($Ra, Rz, HV$, cấu trúc pha tế vi) và năng suất bóc tách kim loại ($Q$).
  2. Xây dựng thành công các phương trình hồi quy thực nghiệm nhám bề mặt có độ tin cậy cao: $Ra = 5{,}7916 \cdot t^{0{,}4094}$ (mài khô) và $Ra = S^{0{,}1045} \cdot t^{0{,}1184}$ (mài ướt), chứng minh ảnh hưởng chi phối của chiều sâu cắt tới chất lượng bề mặt.
  3. Phát hiện quy luật biến thiên phi tuyến hình chữ U của bước tiến dao, xác định chính xác dải lượng tiến dao đạt độ nhám bề mặt nhỏ nhất là $S = 2500\text{ - }3500\text{ mm/ph}$.
  4. Chứng minh vai trò ma sát học đột phá của dầu tổng hợp bổ sung phụ gia nano thể rắn xGnP-M25 và hBN-K05 trong việc giảm ma sát, triệt tiêu bám dính hóa học và nâng cao tính toàn vẹn bề mặt chi tiết sau gia công.
  5. Làm sáng tỏ sự khác biệt bản chất về cơ chế biến cứng bề mặt giữa hai trạng thái tổ chức tinh thể Ti-6Al-4V ủ (pha $\alpha$ đẳng trục) và Ti-6Al-4V tôi (pha martensite $\alpha'$), cung cấp cơ sở dữ liệu quan trọng cho các kỹ sư công nghệ nhiệt luyện và cơ khí.
  6. Ứng dụng thành công giải thuật tối ưu hóa bầy đàn PSO để xác định bộ thông số công nghệ tối ưu: $v = 30\text{ m/s}$; $S = 2056\text{ mm/ph}$; $t = 0{,}015\text{ mm}$. Kết quả kiểm chứng thực nghiệm hoàn toàn trùng khớp với mô phỏng khi sai số nhám bề mặt $Ra$ chỉ là $3{,}01%$ và sai số năng suất gia công $Q$ là $3{,}50%$ (đều nhỏ hơn ngưỡng khắt khe $5%$).

Công trình mở ra các hướng nghiên cứu liên ngành đột phá về công nghệ gia công siêu cứng, bôi trơn nano bền vững và tối ưu hóa số hóa, đóng góp to lớn vào sự phát triển của ngành Kỹ thuật Cơ khí và Công nghiệp chế tạo chính xác.
