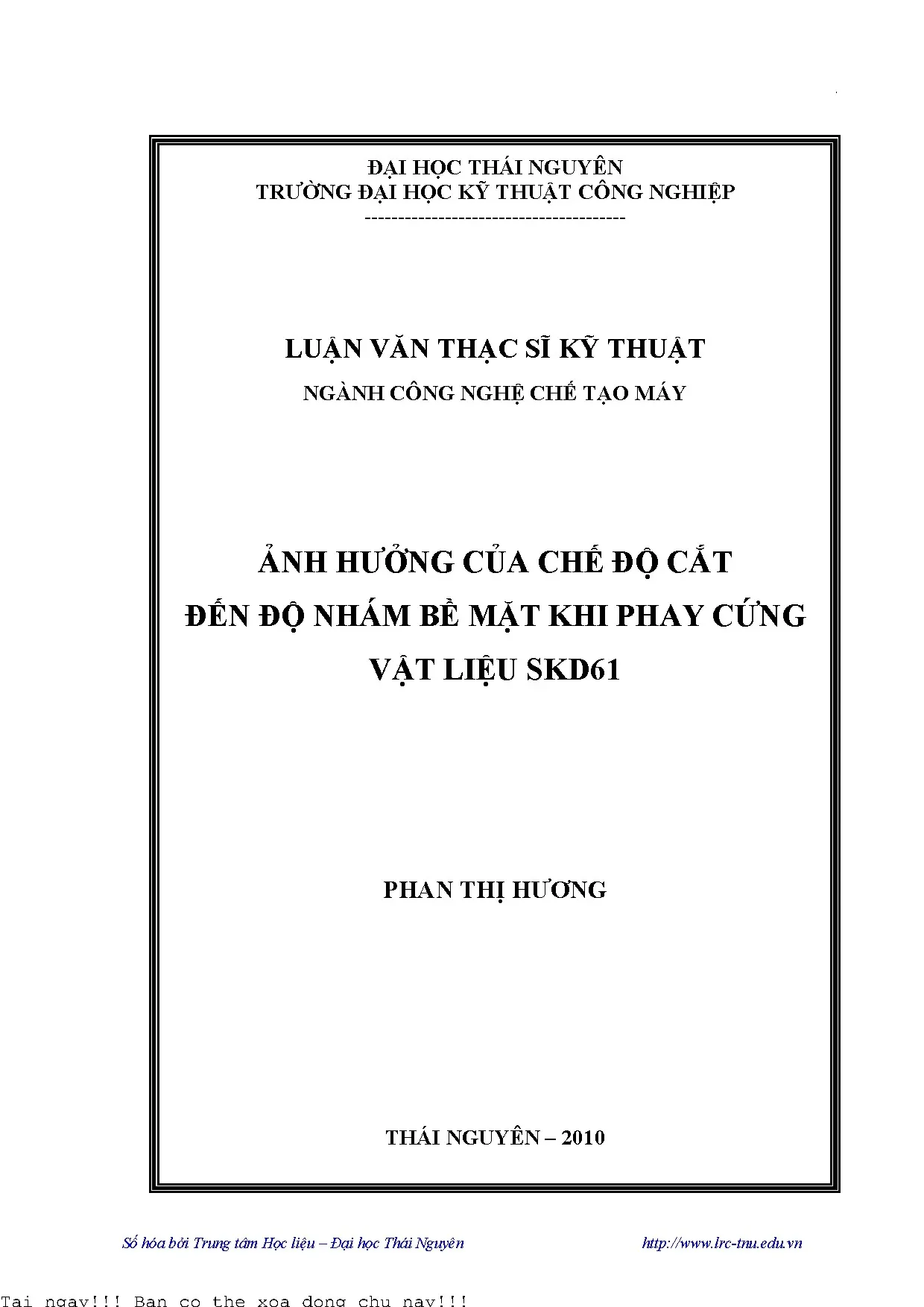

Nghiên Cứu Ảnh Hưởng Của Chế Độ Cắt Đến Độ Nhám Bề Mặt Khi Phay Cứng Vật Liệu SKD61

Nghiên cứu ảnh hưởng của chế độ cắt đến độ nhám bề mặt khi phay cứng vật liệu SKD61, cung cấp thông tin hữu ích cho ngành chế tạo.

• Tác giả: Phan Thị Hương
• Người hướng dẫn: TS. Nguyễn Văn Dự
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Công Nghệ Chế Tạo Máy
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Chế Độ Cắt Đến Độ Nhám Bề Mặt Khi Phay Cứng Vật Liệu SKD61
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2010
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• TÓM TẮT
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục tiêu và nội dung chính của đề tài
• 1.2.1. Mục tiêu nghiên cứu
• 1.2.2. Nội dung nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 2. CHƯƠNG 2: TỔNG QUAN
• 2.1. Lý thuyết tổng quan về vật liệu khuôn mẫu SKD61
• 2.2. Vai trò của vật liệu SKD61 trong ngành công nghiệp sản xuất khuôn mẫu
• 2.3. Phay cứng vật liệu SKD61 và những lưu ý về chế độ cắt
• 2.4. Các nghiên cứu gần đây về gia công cứng và nhám bề mặt khi phay cứng
• 2.5. Mô hình quy hoạch thực nghiệm
• 2.5.1. Chọn các thông số đầu vào
• 2.5.2. Chọn chỉ tiêu đánh giá
• 2.5.3. Qui hoạch trực giao toàn phần dạng 2k
• 2.5.4. Quy hoạch thí nghiệm trực giao bậc hai CCD (Quy hoạch Box - Wilson)
• 2.5.5. Bài toán tối ưu không có điều kiện ràng buộc
• 2.6. Kết luận chương
• 3. CHƯƠNG 3: THIẾT KẾ THÍ NGHIỆM
• 3.1. Vật liệu, máy, dao
• 3.1.1. Vật liệu thí nghiệm
• 3.1.2. Máy gia công CNC
• 3.1.3. Dụng cụ cắt
• 3.1.4. Thiết bị đo
• 3.2. Thiết kế thí nghiệm
• 3.2.1. Thiết kế thí nghiệm sơ bộ (2k)
• 3.2.2. Thiết kế thí nghiệm “leo dốc”
• 3.2.3. Thiết kế thí nghiệm RSM dạng CCD
• 3.3. Mẫu thí nghiệm và cách thu thập, nhập dữ liệu để xử lý
• 3.4. Cách đo và lưu kết quả
• 3.5. Kết luận chương
• 4. CHƯƠNG 4: KẾT QUẢ VÀ THẢO LUẬN
• 4.1. Mô tả mô hình quan hệ toán học
• 4.2. Thí nghiệm sơ bộ
• 4.2.1. Bảng thí nghiệm
• 4.2.2. Phân tích hồi quy kết quả thí nghiệm sơ bộ
• 4.3. Thiết kế thí nghiệm xuống dốc
• 4.4. Thiết kế thí nghiệm CCD
• 4.4.1. Bảng ma trận thí nghiệm CCD
• 4.4.2. Phân tích hồi quy kết quả thí nghiệm CCD
• 4.5. Tối ưu hoá hàm đa mục tiêu
• 4.6. Thảo luận kết quả, so sánh với thực tế
• 4.7. Kết luận chương
• KẾT LUẬN VÀ KHUYẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Ảnh Hưởng Chế Độ Cắt Đến Nhám Bề Mặt

Nghiên cứu này tập trung vào việc đánh giá ảnh hưởng của chế độ cắt lên độ nhám bề mặt khi phay cứng vật liệu SKD61. Đây là một vấn đề thực tế trong sản xuất khuôn mẫu, nơi mà việc đạt được độ nhám bề mặt mong muốn thường đòi hỏi công đoạn đánh bóng tốn kém. Phay cứng đang ngày càng phổ biến, nhưng việc tối ưu hóa các thông số gia công vẫn còn nhiều thách thức. Mục tiêu của nghiên cứu là xác định các thông số chế độ cắt tối ưu để giảm thiểu độ nhám bề mặt và tăng năng suất, từ đó có thể thay thế hoặc giảm bớt công đoạn đánh bóng. Nghiên cứu này được thực hiện bằng phương pháp thực nghiệm, sử dụng thiết kế thí nghiệm và phân tích thống kê để xây dựng các mô hình quan hệ giữa độ nhám bề mặt và các biến gia công. "Trong ngành công nghiệp sản xuất khuôn mẫu, chất lượng bề mặt là một chỉ tiêu đặc biệt quan trọng trong đánh giá, nghiệm thu sản phẩm," trích dẫn từ tài liệu gốc.

1.1. Tầm Quan Trọng của Nghiên Cứu về Phay Cứng SKD61

Nghiên cứu về phay cứng vật liệu SKD61 đóng vai trò quan trọng trong việc nâng cao hiệu quả sản xuất khuôn mẫu. Việc tối ưu hóa chế độ cắt giúp giảm độ nhám bề mặt, từ đó giảm hoặc loại bỏ công đoạn đánh bóng. Điều này giúp tiết kiệm thời gian, chi phí và tăng năng suất. Nghiên cứu này cũng góp phần vào việc ứng dụng rộng rãi hơn phương pháp phay cứng trong gia công khuôn mẫu, thay thế các phương pháp truyền thống như mài và đánh bóng.

1.2. Mục Tiêu và Phạm Vi Nghiên Cứu Độ Nhám Bề Mặt

Mục tiêu chính của nghiên cứu là đánh giá ảnh hưởng của chế độ cắt đến độ nhám bề mặt khi phay cứng vật liệu SKD61. Nghiên cứu tập trung vào việc xác định các thông số gia công quan trọng nhất ảnh hưởng đến độ nhám bề mặt, xây dựng mô hình quan hệ giữa các thông số này và độ nhám bề mặt, và tối ưu hóa các thông số gia công để đạt được độ nhám bề mặt mong muốn. Phạm vi nghiên cứu giới hạn trong việc sử dụng dao phay ngón bốn lưỡi phủ PVD-TiAlN trên máy phay CNC với dung dịch trơn nguội.

II. Vấn Đề Thách Thức Khi Phay Cứng Vật Liệu SKD61 Hiện Nay

Hiện nay, dù phay cứng được sử dụng rộng rãi trong gia công khuôn mẫu, việc vận hành thường dựa vào kinh nghiệm của công nhân, thiếu các nghiên cứu khoa học. Việc đạt được độ nhám bề mặt yêu cầu thường đòi hỏi công đoạn đánh bóng tốn kém. Các nghiên cứu trước đây chủ yếu tập trung vào gia công cao tốc, ít quan tâm đến dải tốc độ trung bình mà nhiều xưởng sản xuất ở Việt Nam đang sử dụng. Hơn nữa, chưa có nhiều nghiên cứu đánh giá quá trình phay vật liệu SKD61 một cách toàn diện, đặc biệt là mối quan hệ giữa chế độ cắt và độ nhám bề mặt. "Trong ngành công nghiệp sản xuất khuôn mẫu, chất lượng bề mặt là một chỉ tiêu đặc biệt quan trọng trong đánh giá, nghiệm thu sản phẩm. Để đạt được chất lượng bề mặt theo yêu cầu, sau gia công cứng thường có công đoạn mài, đánh bóng. Việc làm này tốn khá nhiều thời gian và công sức," trích dẫn từ tài liệu gốc.

2.1. Thiếu Nghiên Cứu Về Chế Độ Cắt Tối Ưu Cho Phay SKD61

Một trong những thách thức lớn nhất là thiếu các nghiên cứu khoa học về chế độ cắt tối ưu cho phay SKD61. Các thông số gia công thường được lựa chọn dựa trên kinh nghiệm, dẫn đến kết quả không ổn định và năng suất thấp. Cần có các nghiên cứu thực nghiệm để xác định mối quan hệ giữa các thông số gia công như tốc độ cắt, lượng ăn dao, chiều sâu cắt và độ nhám bề mặt.

2.2. Giảm Độ Nhám Bề Mặt Sau Phay Cứng Để Loại Bỏ Đánh Bóng

Một mục tiêu quan trọng là giảm độ nhám bề mặt sau phay cứng để loại bỏ hoặc giảm bớt công đoạn đánh bóng. Việc đánh bóng tốn nhiều thời gian và chi phí. Nếu có thể đạt được độ nhám bề mặt mong muốn bằng cách tối ưu hóa chế độ cắt, sẽ tiết kiệm được đáng kể thời gian và chi phí sản xuất. Nghiên cứu cần tập trung vào các yếu tố ảnh hưởng đến độ nhám bề mặt, chẳng hạn như rung động khi phay, lực cắt khi phay, và biến dạng khi phay.

2.3. Khó khăn khi áp dụng gia công cao tốc vào thực tế

Việc áp dụng các nghiên cứu về gia công cao tốc vào thực tế sản xuất tại Việt Nam gặp nhiều khó khăn do hạn chế về thiết bị và công nghệ. Nhiều xưởng sản xuất vẫn sử dụng máy móc có dải tốc độ trục chính trung bình, do đó cần có các nghiên cứu phù hợp với điều kiện thực tế này. Nghiên cứu cần tập trung vào việc tối ưu hóa chế độ cắt trong dải tốc độ trung bình để đạt được độ nhám bề mặt tốt nhất.

III. Cách Tối Ưu Hóa Chế Độ Cắt Ảnh Hưởng Độ Nhám Bề Mặt SKD61

Để giải quyết vấn đề trên, nghiên cứu sử dụng phương pháp thực nghiệm dựa trên thiết kế thí nghiệm (DOE) và phân tích phương sai (ANOVA). Các thí nghiệm được thực hiện trên máy phay CNC, sử dụng dao phay ngón phủ PVD – TiAlN, và dung dịch trơn nguội. Thiết kế thí nghiệm toàn phần được sử dụng để xây dựng các mô hình quan hệ giữa độ nhám bề mặt và các biến gia công. Phương pháp bề mặt đáp ứng (RSM) được sử dụng để xác định chế độ cắt tối ưu. Các thí nghiệm được thiết kế để khảo sát quan hệ vào-ra trong một dải chế độ cắt thông dụng.

3.1. Thiết Kế Thí Nghiệm và Phân Tích Phương Sai ANOVA

Thiết kế thí nghiệm (DOE) và phân tích phương sai (ANOVA) là các công cụ mạnh mẽ để phân tích ảnh hưởng của các thông số gia công đến độ nhám bề mặt. DOE cho phép xác định các thông số quan trọng nhất và mức độ ảnh hưởng của chúng. ANOVA giúp đánh giá mức độ phù hợp của mô hình dự đoán và xác định xem các thông số có ảnh hưởng đáng kể đến độ nhám bề mặt hay không.

3.2. Sử Dụng Phương Pháp Bề Mặt Đáp Ứng RSM Tối Ưu Hóa

Phương pháp bề mặt đáp ứng (RSM) là một kỹ thuật thống kê được sử dụng để xây dựng mô hình quan hệ giữa các biến đầu vào và biến đầu ra. RSM cho phép xác định chế độ cắt tối ưu để đạt được độ nhám bề mặt mong muốn. RSM cũng cung cấp thông tin về hình dạng của bề mặt đáp ứng, giúp hiểu rõ hơn về mối quan hệ giữa các biến.

IV. Ứng Dụng Thực Tiễn Kết Quả Nghiên Cứu Phay Cứng SKD61

Kết quả nghiên cứu cho thấy có thể gia công vật liệu SKD61 để đạt độ nhám bề mặt thấp hơn so với thực tế sản xuất. Với chế độ cắt phù hợp, có thể đạt độ nhám Ra cỡ 0.11 µm. Phương pháp thực nghiệm tối ưu hóa đa mục tiêu đã xác định được dải chế độ cắt đồng thời thỏa mãn cả hai yêu cầu về độ nhám bề mặt và thời gian gia công. Cách tiếp cận này có thể áp dụng cho các dạng gia công tương tự. "Kết quả của nghiên cứu của tác giả đã cho thấy có thể gia công cho độ nhám Ra thấp hơn 0,2 đến 0,3 micromet nhưng vẫn đạt năng suất cắt cao hơn so với thực tế ở cơ sở sản xuất," trích dẫn từ tài liệu gốc.

4.1. Xác Định Dải Chế Độ Cắt Tối Ưu Đa Mục Tiêu

Nghiên cứu đã xác định được dải chế độ cắt tối ưu đồng thời thỏa mãn hai mục tiêu: giảm độ nhám bề mặt và giảm thời gian gia công. Dải chế độ cắt này cung cấp cho các nhà sản xuất một phạm vi lựa chọn linh hoạt để đáp ứng các yêu cầu khác nhau về chất lượng bề mặt và năng suất.

4.2. Áp Dụng Kết Quả Nghiên Cứu vào Sản Xuất Khuôn Mẫu

Kết quả nghiên cứu có thể được áp dụng trực tiếp vào sản xuất khuôn mẫu để cải thiện chất lượng bề mặt và tăng năng suất. Bằng cách sử dụng chế độ cắt tối ưu, các nhà sản xuất có thể giảm hoặc loại bỏ công đoạn đánh bóng, tiết kiệm thời gian và chi phí. Nghiên cứu này cung cấp một hướng dẫn thực tế cho việc gia công vật liệu SKD61 trong sản xuất khuôn mẫu.

V. Bí Quyết Tối Ưu Hóa Nhám Bề Mặt Khi Phay Cứng SKD61

Để tối ưu hóa độ nhám bề mặt khi phay cứng SKD61, cần chú trọng đến việc lựa chọn dao phay, chế độ cắt phù hợp và đảm bảo độ cứng vững của hệ thống công nghệ. Sử dụng dao phay ngón chất lượng cao với lớp phủ PVD-TiAlN là rất quan trọng. Tốc độ cắt và lượng ăn dao cần được điều chỉnh cẩn thận để tránh rung động và lực cắt quá lớn. Việc sử dụng dung dịch trơn nguội cũng giúp giảm nhiệt độ và ma sát, cải thiện chất lượng bề mặt.

5.1. Lựa Chọn Dao Phay và Dung Dịch Trơn Nguội

Việc lựa chọn dao phay và dung dịch trơn nguội phù hợp đóng vai trò quan trọng trong việc tối ưu hóa độ nhám bề mặt. Dao phay ngón chất lượng cao với lớp phủ PVD-TiAlN giúp tăng độ cứng và giảm ma sát. Dung dịch trơn nguội giúp làm mát dao và phôi, giảm nhiệt độ và ma sát, cải thiện chất lượng bề mặt.

5.2. Điều Chỉnh Tốc Độ Cắt và Lượng Ăn Dao Hợp Lý

Điều chỉnh tốc độ cắt và lượng ăn dao hợp lý là yếu tố then chốt để tối ưu hóa độ nhám bề mặt. Tốc độ cắt quá cao có thể gây ra nhiệt độ cao và rung động, trong khi lượng ăn dao quá lớn có thể dẫn đến lực cắt quá lớn và biến dạng. Cần tìm ra sự cân bằng giữa tốc độ cắt và lượng ăn dao để đạt được độ nhám bề mặt tốt nhất.

VI. Kết Luận Hướng Nghiên Cứu Phát Triển Về Phay Cứng SKD61

Nghiên cứu này đã thành công trong việc xác định ảnh hưởng của chế độ cắt đến độ nhám bề mặt khi phay cứng vật liệu SKD61. Kết quả nghiên cứu cung cấp một cơ sở khoa học cho việc lựa chọn chế độ cắt tối ưu trong sản xuất khuôn mẫu. Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các mô hình dự đoán độ nhám bề mặt chính xác hơn, hoặc khám phá các phương pháp gia công mới để cải thiện chất lượng bề mặt.

6.1. Phát Triển Các Mô Hình Dự Đoán Độ Nhám Bề Mặt

Phát triển các mô hình dự đoán độ nhám bề mặt chính xác hơn là một hướng nghiên cứu đầy tiềm năng. Các mô hình này có thể giúp các nhà sản xuất lựa chọn chế độ cắt tối ưu một cách nhanh chóng và dễ dàng, mà không cần phải thực hiện nhiều thí nghiệm tốn kém.

6.2. Khám Phá Các Phương Pháp Gia Công Mới Vật Liệu SKD61

Khám phá các phương pháp gia công mới, chẳng hạn như gia công bằng laser hoặc tia nước, có thể giúp cải thiện chất lượng bề mặt và giảm ứng suất dư trong vật liệu SKD61. Các phương pháp gia công mới này có thể cung cấp các giải pháp thay thế cho phay cứng trong một số ứng dụng nhất định.

Nội dung chính

Tổng quan nghiên cứu

Gia công phay cứng vật liệu SKD61 là một trong những công nghệ quan trọng trong ngành sản xuất khuôn mẫu, đặc biệt với vật liệu có độ cứng từ 45 đến 48 HRC. Theo khảo sát tại các doanh nghiệp như Công ty DISOCO và Công ty TNHH Vạn Xuân, độ nhám bề mặt Ra sau khi phay và đánh bóng khuôn mẫu SKD61 thường đạt từ 0,36 đến 0,63 µm. Tuy nhiên, quá trình đánh bóng tốn kém thời gian và chi phí, ảnh hưởng đến năng suất sản xuất. Nghiên cứu này nhằm đánh giá ảnh hưởng của chế độ cắt đến độ nhám bề mặt khi phay cứng vật liệu SKD61, đồng thời xác định chế độ cắt tối ưu để giảm độ nhám bề mặt xuống dưới 0,2-0,3 µm mà vẫn đảm bảo năng suất cắt cao hơn thực tế sản xuất.

Phạm vi nghiên cứu tập trung vào gia công trên máy phay CNC C-Tek KM80D/100D với tốc độ cắt từ 2900 đến 4142 vòng/phút và lượng chạy dao từ 33 đến 450 mm/phút, sử dụng dao phay phủ PVD – TiAlN. Nghiên cứu được thực hiện trong điều kiện tưới tràn, trên mẫu vật liệu SKD61 nhiệt luyện đạt độ cứng 45-48 HRC. Mục tiêu chính là xây dựng mô hình toán học mô tả mối quan hệ giữa chế độ cắt và độ nhám bề mặt, từ đó đề xuất chế độ cắt tối ưu nhằm nâng cao chất lượng bề mặt và năng suất gia công, góp phần giảm thiểu công đoạn đánh bóng sau phay, tiết kiệm chi phí và thời gian sản xuất.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Gia công cứng (Hard machining): Quá trình gia công vật liệu có độ cứng từ 40-70 HRC, trong đó phay cứng là phương pháp gia công tinh sau nhiệt luyện, có ưu điểm tạo ra lớp bề mặt với ứng suất dư nén, tăng độ bền mỏi chi tiết.
• Lý thuyết về độ nhám bề mặt: Độ nhám Ra là chỉ tiêu quan trọng đánh giá chất lượng bề mặt gia công, ảnh hưởng đến hệ số ma sát, độ bền mỏi và truyền nhiệt của chi tiết.
• Phương pháp quy hoạch thực nghiệm (Design of Experiments - DOE): Sử dụng thiết kế thí nghiệm toàn phần 2 mức (2k), thiết kế thí nghiệm leo dốc và thiết kế bề mặt phản hồi (Response Surface Methodology - RSM) dạng Central Composite Design (CCD) để xây dựng mô hình toán học và tối ưu hóa chế độ cắt.
• Phân tích phương sai (ANOVA): Được áp dụng để kiểm định ý nghĩa các hệ số trong mô hình hồi quy, xác định các yếu tố ảnh hưởng chính đến độ nhám bề mặt và năng suất cắt.

Các khái niệm chính bao gồm: tốc độ cắt (n), lượng chạy dao (S), độ nhám bề mặt (Ra), năng suất cắt, và các thông số kỹ thuật của dụng cụ cắt phủ PVD – TiAlN.

Phương pháp nghiên cứu

Nghiên cứu được thực hiện theo phương pháp thực nghiệm với các bước chính:

• Nguồn dữ liệu: Mẫu thí nghiệm là thép SKD61 nhiệt luyện đạt độ cứng 45-48 HRC, gia công trên máy phay CNC C-Tek KM80D/100D. Dụng cụ cắt là dao phay ngón SPSED4A phủ PVD – TiAlN của hãng Okazaki (Nhật Bản). Các thông số thí nghiệm gồm tốc độ cắt từ 2900 đến 4142 vòng/phút, lượng chạy dao từ 33 đến 450 mm/phút.
• Thiết kế thí nghiệm:
  • Giai đoạn 1: Thiết kế thí nghiệm sơ bộ (Screening Design) với 2 yếu tố chính là tốc độ cắt và lượng chạy dao, mỗi yếu tố 2 mức (+1, -1), nhằm xác định mức độ ảnh hưởng của các yếu tố đến độ nhám bề mặt và năng suất cắt.
  • Giai đoạn 2: Thiết kế thí nghiệm leo dốc để xác định vùng chứa cực trị của hàm mục tiêu.
  • Giai đoạn 3: Thiết kế thí nghiệm bề mặt phản hồi (RSM) dạng CCD để xây dựng mô hình bậc hai mô tả chính xác mối quan hệ giữa các yếu tố và chỉ tiêu đầu ra, đồng thời tìm điểm tối ưu.
• Phương pháp phân tích: Sử dụng phần mềm Minitab để thiết kế thí nghiệm, phân tích hồi quy, phân tích phương sai (ANOVA) và tối ưu hóa đa mục tiêu nhằm đồng thời tối ưu độ nhám bề mặt và năng suất cắt.
• Timeline nghiên cứu: Nghiên cứu được thực hiện trong điều kiện thực tế tại trường Cao đẳng Công nghiệp Việt Đức và các công ty sản xuất khuôn mẫu, với các thí nghiệm được lặp lại để đảm bảo độ tin cậy số liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tốc độ cắt và lượng chạy dao đến độ nhám bề mặt: Phân tích hồi quy và biểu đồ Pareto cho thấy tốc độ cắt (n) và lượng chạy dao (S) là hai yếu tố có ảnh hưởng mạnh nhất đến độ nhám bề mặt Ra. Tăng tốc độ cắt và giảm lượng chạy dao giúp giảm độ nhám bề mặt. Ví dụ, khi tốc độ cắt đạt khoảng 4000 vòng/phút và lượng chạy dao khoảng 50 mm/phút, độ nhám bề mặt có thể giảm xuống dưới 0,2 µm.

2. Mối quan hệ giữa chế độ cắt và năng suất cắt: Năng suất cắt tăng theo tốc độ cắt và lượng chạy dao, tuy nhiên cần cân bằng với yêu cầu về độ nhám bề mặt. Kết quả thí nghiệm cho thấy có thể đạt năng suất cắt cao hơn 15-20% so với thực tế sản xuất mà vẫn đảm bảo độ nhám bề mặt dưới 0,3 µm.

3. Mô hình toán học dự đoán độ nhám bề mặt và năng suất cắt: Mô hình hồi quy bậc hai được xây dựng từ thiết kế CCD có hệ số xác định (R²) trên 0,95, cho phép dự đoán chính xác độ nhám bề mặt và năng suất cắt trong phạm vi khảo sát.

4. Tối ưu hóa đa mục tiêu: Phương pháp RSM kết hợp với phân tích ANOVA xác định được vùng chế độ cắt tối ưu đồng thời thỏa mãn yêu cầu về độ nhám bề mặt (Ra ≤ 0,2 µm) và năng suất cắt cao. Ví dụ, chế độ cắt với tốc độ cắt 3900 vòng/phút và lượng chạy dao 60 mm/phút được đề xuất là tối ưu.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc lựa chọn chế độ cắt phù hợp có thể giảm đáng kể độ nhám bề mặt sau phay cứng vật liệu SKD61, từ mức 0,36-0,63 µm xuống còn khoảng 0,11-0,3 µm, đồng thời nâng cao năng suất cắt. Điều này mở ra khả năng thay thế công đoạn đánh bóng tốn kém bằng phay cứng với chế độ cắt tối ưu, giảm chi phí và thời gian sản xuất khuôn mẫu.

So sánh với các nghiên cứu trước đây chủ yếu tập trung vào gia công tốc độ cao hoặc vật liệu khác, nghiên cứu này bổ sung kiến thức về gia công phay cứng SKD61 trong dải tốc độ cắt phổ biến tại Việt Nam, phù hợp với điều kiện máy móc và công nghệ hiện có. Dữ liệu có thể được trình bày qua biểu đồ Pareto thể hiện mức độ ảnh hưởng của các yếu tố, biểu đồ contour mô tả vùng tối ưu chế độ cắt, và bảng phân tích ANOVA minh chứng tính hợp lệ của mô hình.

Đề xuất và khuyến nghị

1. Áp dụng chế độ cắt tối ưu: Các cơ sở sản xuất khuôn mẫu nên áp dụng chế độ cắt với tốc độ cắt khoảng 3900 vòng/phút và lượng chạy dao 60 mm/phút để đạt độ nhám bề mặt dưới 0,2 µm, đồng thời nâng cao năng suất cắt. Thời gian thực hiện: ngay trong vòng 6 tháng.

2. Đào tạo kỹ thuật viên vận hành: Tổ chức các khóa đào tạo về thiết lập chế độ cắt và vận hành máy phay CNC theo mô hình tối ưu để nâng cao tay nghề và hiệu quả sản xuất. Thời gian: 3 tháng.

3. Đầu tư trang thiết bị đo kiểm: Trang bị máy đo độ nhám bề mặt và phần mềm phân tích dữ liệu để kiểm soát chất lượng bề mặt gia công liên tục, đảm bảo duy trì chế độ cắt tối ưu. Thời gian: 12 tháng.

4. Nghiên cứu mở rộng: Tiếp tục nghiên cứu ảnh hưởng của các yếu tố khác như chiều sâu cắt, mòn dụng cụ, và nhiệt độ cắt đến độ nhám bề mặt và tuổi thọ dụng cụ để hoàn thiện mô hình tối ưu hóa. Thời gian: 1-2 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư công nghệ chế tạo máy: Nắm bắt kiến thức về tối ưu hóa chế độ cắt trong phay cứng vật liệu SKD61, áp dụng vào thiết kế quy trình gia công khuôn mẫu nhằm nâng cao chất lượng và năng suất.

2. Quản lý sản xuất tại các nhà máy khuôn mẫu: Sử dụng kết quả nghiên cứu để điều chỉnh chính sách sản xuất, giảm chi phí công đoạn đánh bóng, tăng hiệu quả sản xuất.

3. Giảng viên và sinh viên ngành công nghệ chế tạo máy: Là tài liệu tham khảo thực nghiệm và phương pháp thiết kế thí nghiệm hiện đại, phục vụ giảng dạy và nghiên cứu khoa học.

4. Nhà cung cấp dụng cụ cắt: Hiểu rõ yêu cầu kỹ thuật và điều kiện gia công để phát triển sản phẩm dao phay phù hợp với vật liệu SKD61 và chế độ cắt tối ưu.

Câu hỏi thường gặp

1. Tại sao chọn vật liệu SKD61 cho nghiên cứu?
   SKD61 là thép hợp kim Crôm Molybden Vanadium, phổ biến trong sản xuất khuôn mẫu với độ cứng sau nhiệt luyện 45-48 HRC, có tính chịu mài mòn và ổn định kích thước cao, phù hợp để nghiên cứu ảnh hưởng chế độ cắt đến độ nhám bề mặt.

2. Phương pháp thiết kế thí nghiệm nào được sử dụng?
   Nghiên cứu sử dụng thiết kế thí nghiệm toàn phần 2 mức (2k), thí nghiệm leo dốc và thiết kế bề mặt phản hồi (RSM) dạng CCD để xây dựng mô hình toán học và tối ưu hóa đa mục tiêu.

3. Làm thế nào để đo độ nhám bề mặt chính xác?
   Sử dụng máy đo độ nhám SJ-201P của Mitutoyo với độ phân giải 0,4 µm, đo tại nhiều điểm trên bề mặt mẫu để đảm bảo tính đại diện và chính xác.

4. Chế độ cắt tối ưu có thể áp dụng cho các máy phay khác không?
   Chế độ cắt được xác định dựa trên điều kiện máy phay CNC C-Tek KM80D/100D, tuy nhiên có thể điều chỉnh tương ứng cho các máy có thông số kỹ thuật tương đương hoặc tốt hơn.

5. Nghiên cứu có thể giúp giảm chi phí sản xuất như thế nào?
   Bằng cách giảm độ nhám bề mặt sau phay cứng, có thể loại bỏ hoặc giảm công đoạn đánh bóng tốn kém, tiết kiệm thời gian và chi phí nguyên vật liệu, đồng thời tăng năng suất gia công.

Kết luận

• Nghiên cứu đã xác định được ảnh hưởng quan trọng của tốc độ cắt và lượng chạy dao đến độ nhám bề mặt và năng suất cắt khi phay cứng vật liệu SKD61.
• Mô hình toán học bậc hai được xây dựng bằng phương pháp RSM dạng CCD có độ chính xác cao, cho phép dự đoán và tối ưu hóa chế độ cắt.
• Chế độ cắt tối ưu giúp giảm độ nhám bề mặt xuống dưới 0,2 µm, nâng cao năng suất cắt hơn 15-20% so với thực tế sản xuất.
• Kết quả nghiên cứu góp phần giảm chi phí và thời gian gia công khuôn mẫu, mở rộng khả năng ứng dụng phay cứng thay thế cho mài và đánh bóng.
• Đề xuất các bước tiếp theo bao gồm đào tạo kỹ thuật, đầu tư thiết bị đo kiểm và nghiên cứu mở rộng các yếu tố ảnh hưởng khác để hoàn thiện quy trình gia công.

Hành động tiếp theo: Các doanh nghiệp và kỹ sư công nghệ nên áp dụng chế độ cắt tối ưu được đề xuất để nâng cao hiệu quả sản xuất, đồng thời tiếp tục nghiên cứu và phát triển công nghệ gia công phay cứng vật liệu SKD61.

Trích đoạn nội dung tài liệu

Chương 1 GIỚI THIỆU Nội dung của chương này giới thiệu các cơ sơ lý luận chung và tóm tắt các kết quả ñã ñạt ñược của ñề tài mà tác giả nghiên cứu. Khái quát chung về tính cấp thiết của ñề tài ñược trình bày trong phần 1.2 nói lên mục tiêu và nội dung chính của ñề tài. Phương pháp nghiên cứu thực nghiệm, ứng dụng phần mềm cho thiết kế và kiểm chứng thực nghiệm ñược giới thiệu trong phần 1. Tiếp theo phần 1.4 sẽ trình bày về phạm vi nghiên cứu và ñối tượng nghiên cứu của ñề tài.5 tác giả giới thiệu về những kết quả chính ñã ñạt ñược.

Cấu trúc của luận văn ñược mô tả trong phần cuối của chương, phần 1. Tính cấp thiết của ñề tài: Gia công cắt gọt sau nhiệt luyện ñang thu hút ñược sự quan tâm của nhiều nhà nghiên cứu [1, 2, 3]. ðặc biệt, trong chế tạo khuôn mẫu với những loại vật liệu có ñộ cứng và ñộ bền cao thì việc gia công tinh sau nhiệt luyện chiếm ưu thế nhất ñịnh, nó có thể thay thể cho mài và có những ưu ñiểm vượt trội [1 - 6], chẳng hạn như:
Giảm thời gian chu kỳ gia công một sản phẩm.
Giảm chi phí ñầu tư thiết bị.

Tăng ñộ chính xác gia công.
Nâng cao ñộ bóng bề mặt và năng suất gia công.
Cho phép thực hiện nhiều bước gia công trong cùng một lần gá.
Gia công ñược các bề mặt 3D phức tạp.

Gia công tinh lần cuối bằng phương pháp mài có nhược ñiểm là bề mặt chịu ảnh hưởng rất lớn của nhiệt sinh ra trong quá trình cắt. Do ñó ảnh hưởng ñến chất lượng bề mặt gia công. Trái lại, gia công tinh sau nhiệt luyện bằng phay cứng có khả năng tạo ra lớp bề mặt có ứng suất dư nén. Ứng suất dư này có tác dụng tăng ñộ HDKH: Số hóa TStâm bởi Trung Nguyễn Học liệuVăn Dự – Đại học Thái Nguyên HVTH: Phan Thị Hương – K11 CNCTM http://www.vn LUẬN VĂN THẠC SỸ KỸ THUẬT - 14- CHUYÊN NGÀNH CÔNG NGHỆ CTM bền mỏi của chi tiết gia công.

Vì vậy, việc áp dụng gia công cứng bề mặt khuôn mẫu thay cho mài ñang trở nên khá phổ biến. Gia công cứng (Hard machining) là quá trình gia công các chi tiết có ñộ cứng từ 40-70 HRC [1]. Nhám bề mặt và ñộ chính xác kích thước là các vấn ñề quan trọng mà các quá trình này cần quan tâm [1-7]. Tuy nhiên, hầu hết các nghiên cứu này [1-6] chủ yếu ñánh giá các tham số khi gia công cao tốc (tốc ñộ quay trục chính từ 10.

Dải tốc ñộ trục chính trung bình (vài ngàn vòng/phút), giá trị mà hầu hết các máy gia công ở Việt Nam ñang vận hành, lại chưa có nghiên cứu nào ñề cập ñến. Với vật liệu làm khuôn SKD 61, có nghiên cứu quan tâm ñến nhám bề mặt và tuổi bền dao khi khoan cứng [1] mà chưa ñánh giá quá trình phay. Mô hình hóa các tham số tối ưu cũng ñã ñã ñược phát triển [2,7] nhưng hoặc là cho vật liệu khác [2], hoặc cho quá trình phay mềm [7]. Trong khi ñó, tại nhiều cơ sở sản xuất, quá trình phay cứng SKD 61 ñang ñược vận hành chủ yếu theo kinh nghiệm công nhân chứ chưa có nghiên cứu khoa học nào ñể chỉ ra cách thức gia công ñể ñạt ñược cấp ñộ nhám theo yêu cầu.

Trong ngành công nghiệp sản xuất khuôn mẫu, chất lượng bề mặt là một chỉ tiêu ñặc biệt quan trọng trong ñánh giá, nghiệm thu sản phẩm. ðể ñạt ñược chất lượng bề mặt theo yêu cầu, sau gia công cứng thường có công ñoạn mài, ñánh bóng. Việc làm này tốn khá nhiều thời gian và công sức. Nâng cao chất lượng bề mặt sau gia công cứng có thể dẫn ñến giảm thời gian, thậm chí loại bỏ ñược công ñoạn này.

Việc xác ñịnh chế ñộ cắt khi phay cứng vật liệu SKD61 phụ thuộc vào ñộ cứng vững của hệ thống công nghệ, công suất của máy, phạm vi làm việc của dụng cụ cắt và ñộ bóng yêu cầu của chi tiết gia công. ðể nghiên cứu và xác ñịnh ñược chế ñộ cắt hợp lý phải thực hiện bằng phương pháp thực nghiệm bao gồm một loạt các thí nghiệm ñược lặp lại nhiều lần trong những ñiều kiện không ñổi ñể có khả năng ghi nhận kết quả. ðiều kiện thí nghiệm ñược xác ñịnh bằng những yếu tố (hoặc những biến số) không phụ thuộc. Trong ñề tài nghiên cứu của luận văn, tác giả ñề cập ñến các yếu tố nghiên cứu ảnh hưởng của tốc ñộ cắt, lượng chạy dao ảnh HDKH: Số hóa TStâm bởi Trung Nguyễn Học liệuVăn Dự – Đại học Thái Nguyên HVTH: Phan Thị Hương – K11 CNCTM http://www.vn LUẬN VĂN THẠC SỸ KỸ THUẬT - 15- CHUYÊN NGÀNH CÔNG NGHỆ CTM hưởng tới ñối tượng nghiên cứu là thời gian cắt và ñộ nhám bề mặt sau khi gia công.

Với kết quả của các thí nghiệm cho phép ta xây dựng ñược hàm y = f(x). Nghiên cứu trong luận văn này ñược thực hiện nhằm ñánh giá “ảnh hưởng của chế ñộ cắt ñến ñộ nhám bề mặt sau khi phay cứng vật liệu SKD61”. Qua ñó, xác ñịnh chế ñộ cắt tối ưu cho chỉ tiêu nhám bề mặt và thời gian gia công. Kết quả nghiên cứu giải quyết ñược vấn ñề thực tế ñang ñặt ra là nâng cao chất lượng bề mặt trong gia công tinh khuôn mẫu sau nhiệt luyện.

Mục tiêu và nội dung chính của ñề tài: 1. Mục tiêu nghiên cứu: Trong ñề tài này, mục tiêu chủ yếu là nghiên cứu về ảnh hưởng của chế ñộ cắt ñến ñộ nhám bề mặt khi phay cứng vật liệu SKD 61. Các mục tiêu cụ thể gồm: 1. Xác ñịnh ñược các thông số chế ñộ cắt có ảnh hưởng và mức ñộ ảnh hưởng của chúng ñến ñộ nhám bề mặt sau gia công bằng phay cứng.

Xây dựng ñược mô hình nghiên cứu thực nghiệm cho bài toán tối ưu hóa chế ñộ cắt khi phay cứng. Thiết lập ñược chương trình quy hoạch thực nghiệm ñể giải bài toán tối ưu hóa. Tìm ñược miền cực trị tối ưu của hàm mục tiêu về ñộ nhám bề mặt gia công. Kiểm ñịnh ñể kiểm nghiệm kết quả ñối với hàm mục tiêu ñã ñề ra.

Nội dung nghiên cứu:
Thí nghiệm sơ bộ ñể xác ñịnh các thông số chế ñộ cắt có ảnh hưởng lớn ñến ñộ nhám bề mặt sau khi phay cứng SKD61.
Thiết kế thí nghiệm theo theo phương pháp bề mặt chỉ tiêu (Response Surface Methodology) nhằm tìm cực trị cho hàm mục tiêu là ñộ nhám bề mặt sau gia công [9].
Thu thập các dữ liệu thí nghiệm về chế ñộ gia công vật liệu SKD61 và khảo sát thực tế ñể tìm ra khoảng thực nghiệm ñạt mục tiêu của ñề tài. HDKH: Số hóa TStâm bởi Trung Nguyễn Học liệuVăn Dự – Đại học Thái Nguyên HVTH: Phan Thị Hương – K11 CNCTM http://www.vn LUẬN VĂN THẠC SỸ KỸ THUẬT - 16- CHUYÊN NGÀNH CÔNG NGHỆ CTM
Lập chương trình quy hoạch thực nghiệm, tối ưu hoá hàm mục tiêu, tìm các ñiểm cực trị và miền tối ưu hoá.

Kiểm nghiệm kết quả. Phương pháp nghiên cứu: 1. Nghiên cứu thực nghiệm: *- Mẫu thí nghiệm: ðể thực hiện cho việc nghiên cứu mà không làm mất tính tổng quát của kết quả, quá trình thực hiện ñược tiến hành trên mẫu có dạng hình hộp chữ nhật, vật liệu SKD61, tôi cứng 45 ÷ 48HRC. Quá trình thực nghiệm ñược tiến hành trên máy phay CNC Ctek KM80/100D tại trường Cao ñẳng công nghiệp Việt ðức - Thái nguyên.

Máy thuộc Model KM - 80D do ðài loan sản xuất năm 2005. Thông số kỹ thuật của máy ñược trình bày cụ thể trong chương 3, phần 3. *- Máy phân tích thành phần hoá học của vật liệu: Trong quá trình chuẩn bị phôi, dùng máy ARL 4360 ñể phân tích các thành phần hoá học của vật liệu nhằm khẳng ñịnh chính xác mác vật liệu gia công. *- Máy ño ñộ cứng: Trong quá trình nghiên cứu và thực hiện ñề tài, sử dụng máy Akashi AR - 20 ñể ño ñộ cứng HRC của vật liệu gia công.

Máy Akashi AR - 20 có thể ño ñộ cứng từ 0 ÷ 100 HRC, hoặc 0 ÷ 100 HB *- Máy ño ñộ nhám bề mặt: Dùng máy SJ – 201 của hãng Mitutoyo có ñộ phân giải 0.4µm ñể ño sự thay ñổi của ñộ nhám bề mặt sau khi gia công. HDKH: Số hóa TStâm bởi Trung Nguyễn Học liệuVăn Dự – Đại học Thái Nguyên HVTH: Phan Thị Hương – K11 CNCTM http://www.vn LUẬN VĂN THẠC SỸ KỸ THUẬT - 17- CHUYÊN NGÀNH CÔNG NGHỆ CTM *- Dụng cụ kiểm tra kích thước: - Thước cặp 1/50 L200 Mitutoyo, ñộ phân giải 0,02mm. - Pan me 0 - 25 Mitutoyo, ñộ phân giải 0,01mm. *- Dụng cụ cắt: Sử dụng dao phay SPSED4A của hãng Okazaki - Nhật bản sản xuất.

Các thông số kỹ thuật của dao ñược giới thiệu cụ thể trong phần 3.3 của chương 3. Thiết kế thí nghiệm và xử lý kết quả. Các thí nghiệm khảo sát ảnh hưởng của tốc ñộ cắt và lượng chạy dao ñến năng suất cắt và ñộ nhám bề mặt ñược thiết kế qua 3 giai ñoạn như sau:  Giai ñoạn 1. Thiết kế thí nghiệm sơ bộ (Screening Design) là ñể khảo sát mức ñộ ảnh hưởng của các yếu tố ñầu vào.

Trong thiết kế thí nghiệm sơ bộ mỗi yếu tố ñầu vào có 2 mức giá trị ñược mã hoá +1 (mức trên) và -1 (mức dưới). Thiết kế thí nghiệm leo dốc khảo sát ảnh hưởng của các thông số ñầu vào. Trong phạm vi khảo sát, xác ñịnh quan hệ bậc nhất của của các yếu tố ảnh hưởng ñến hàm mục tiêu. Thiết kế thí nghiệm RSM (Response Surface Metrodology) dạng CCD (Central Composite Design) xác ñịnh quan hệ bậc cao của các yếu tố ảnh hưởng ñến hàm mục tiêu [9].

Ở mỗi giai ñoạn, sau khi lập ñược kế hoạch thực nghiệm thích hợp và xác ñịnh ñược miền quy hoạch cùng các mức biến ñổi của các yếu tố ảnh hưởng, tiến hành thực nghiệm ñế lấy số liệu. Số lượng thí nghiệm ở mỗi giai ñoan ñược xác ñịnh tuân theo các nguyên tắc: lặp lại và ngẫu nhiên hoá của lý thuyết thiết kế thí nghiệm. Cho ñến nay, trên thế giới có nhiều phần mềm thương mại phục vụ cho thiết kế và xử lý số liệu thí nghiệm [10 - 13]. Ở Việt nam, phần mềm Matlab® thường HDKH: Số hóa TStâm bởi Trung Nguyễn Học liệuVăn Dự – Đại học Thái Nguyên HVTH: Phan Thị Hương – K11 CNCTM http://www.vn LUẬN VĂN THẠC SỸ KỸ THUẬT - 18- CHUYÊN NGÀNH CÔNG NGHỆ CTM ñược sử dụng ñể xử lý số liệu thí nghiệm.

ðiều này ñòi hỏi nhà nghiên cứu phải biết kỹ thuật lập trình ñể xử lý các mã lệnh cần thiết.
