Tổng quan về luận án

Sự phát triển đột phá của các hệ thống ra đa quân sự thế hệ mới—đặc biệt là ra đa mảng pha quét điện tử chủ động (AESA) tích hợp đa chức năng từ cảnh giới, dẫn đường, chỉ thị mục tiêu đến điều khiển hỏa lực—đang đặt ra yêu cầu cấp thiết về việc tối ưu hóa kích thước, khối lượng, tổn hao năng lượng và khả năng tích hợp của tuyến thu–phát siêu cao tần. Trong cấu trúc phần cứng ra đa, các phần tử vi ba thụ động (bộ lọc, bộ di pha, mạch cộng/chia công suất) và tích cực (bộ dao động điều khiển bằng điện áp VCO, bộ khuếch đại tạp thấp LNA, bộ trộn) chiếm tỷ trọng lớn và trực tiếp quyết định độ nhạy cũng như cự ly phát hiện mục tiêu.

Mặc dù công nghệ ống dẫn sóng tích hợp vật liệu nền (Substrate Integrated Waveguide - SIW) đã được chứng minh là cầu nối tối ưu giữa công nghệ vi dải phẳng (planar microstrip) và ống dẫn sóng kim loại cổ điển (Waveguide - WG), các công bố quốc tế chủ yếu tập trung vào các dải tần số sóng milimet (băng Ka, V, Q) phục vụ mạng viễn thông dân dụng. Khoảng trống nghiên cứu (research gap) cốt lõi tồn tại ở việc thiếu vắng các giải pháp thiết kế toàn diện cho dải sóng centimet (băng tần S, C, X) chuyên dụng cho khí tài quân sự—nơi cấu trúc SIW truyền thống thường gặp hạn chế nghiêm trọng về kích thước vật lý cồng kềnh, suy hao chèn (insertion loss) và độ chọn lọc biên dải. Hơn nữa, việc tích hợp lai ghép giữa SIW với công nghệ dải chắn điện từ (Electromagnetic Band Gap - EBG) và cấu trúc mặt đế khuyết (Defected Ground Structure - DGS) nhằm mở rộng băng thông và triệt tiêu sóng hài vẫn chưa được khảo sát đầy đủ.

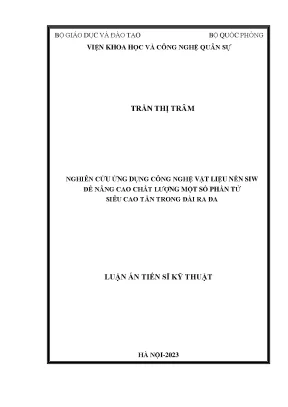

Luận án tiến sĩ kỹ thuật "Nghiên cứu ứng dụng công nghệ vật liệu nền SIW để nâng cao chất lượng một số phần tử siêu cao tần trong đài ra đa" của tác giả Trần Thị Trâm (chuyên ngành Kỹ thuật Ra đa dẫn đường, mã số: 9 52 02 04, Viện Khoa học và Công nghệ quân sự) đã giải quyết triệt để bài toán này thông qua hệ thống câu hỏi nghiên cứu và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để thu nhỏ kích thước hình học nhưng vẫn duy trì hệ số phẩm chất $Q$ cao và giảm suy hao cho bộ lọc thông dải ở dải tần thấp (băng S)?
  • Câu hỏi nghiên cứu 2 (RQ2): Cấu trúc đường truyền SIW nhiều lớp có thể kiểm soát độ lệch pha liên tục bằng điện tử trên băng thông rộng tại băng X với tổn hao thấp và khả năng chịu công suất cao hay không?
  • Câu hỏi nghiên cứu 3 (RQ3): Cơ chế gây nhiễu trường điện từ trong hốc cộng hưởng tròn SIW chế độ kép (DMCC-SIW) ảnh hưởng như thế nào đến độ trễ nhóm $\tau_d$ và mức tạp pha của bộ dao động VCO băng X?
  • Câu hỏi nghiên cứu 4 (RQ4): Việc kết hợp công nghệ SIW với EBG đồng phẳng và DGS cải thiện độ dốc chọn lọc và mở rộng dải chắn của bộ lọc thông dải băng C và băng X như thế nào?

Hệ thống giả thuyết tương ứng:

  • Giả thuyết 1 (H1): Cấu trúc ống dẫn sóng tích hợp vật liệu nền nửa chế độ (Half-Mode SIW - HMSIW) cho phép giảm 50% diện tích vật lý của bộ lọc băng S trong khi vẫn bảo toàn phân bố trường điện từ chế độ $TE_{10}$.
  • Giả thuyết 2 (H2): Cấu trúc ghép khe ngang hai lớp SIW tích hợp diode biến dung cho phép điều khiển pha liên tục trong dải tần $7{,}5 \div 9{,}5\text{ GHz}$ với sai số pha tối thiểu.
  • Giả thuyết 3 (H3): Điểm cực đại của độ trễ nhóm tạo bởi hốc cộng hưởng DMCC-SIW tại góc gây nhiễu tối ưu sẽ tỷ lệ nghịch với mức tạp pha của bộ dao động VCO theo mô hình Leeson.
  • Giả thuyết 4 (H4): Cấu trúc lai SIW-CPW tích hợp các ô EBG/DGS tạo ra các điểm không truyền dẫn (Transmission Zeros - TZ) ngoài băng, đẩy độ suy giảm dải chắn xuống dưới $-20\text{ dB}$.

Khung lý thuyết của công trình dựa trên hệ phương trình điện từ Maxwell, lý thuyết dẫn sóng phẳng tương đương, lý thuyết nhiễu loạn hốc cộng hưởng (Cavity Perturbation Theory) của David M. Pozar và Robert F. Harrington, cùng mô hình tạp pha dao động Leeson. Luận án thực hiện trên các nền vật liệu cao tần chuyên dụng như Rogers RT/duroid 5880 ($\varepsilon_r = 2{,}2$) và Rogers 6035HTC ($\varepsilon_r = 3{,}5$, độ dẫn nhiệt cao), mở ra hướng làm chủ công nghệ thiết kế mô-đun siêu cao tần cho công nghiệp quốc phòng.

Literature Review và Positioning

Lịch sử phát triển của công nghệ truyền dẫn vi ba ghi nhận sự chuyển dịch rõ nét từ các ống dẫn sóng kim loại rỗng cổ điển—vốn có hệ số phẩm chất $Q$ không tải ($Q_u > 1000$) và khả năng chịu công suất cao nhưng cực kỳ nặng và khó tích hợp—sang các đường truyền vi dải phẳng (microstrip line) và ống dẫn sóng đồng phẳng (Coplanar Waveguide - CPW) dễ chế tạo hàng loạt bằng công nghệ mạch in (PCB). Tuy nhiên, đường truyền vi dải lại chịu tổn hao bức xạ và tổn hao dẫn điện lớn khi tần số vượt quá băng Ku.

Đầu thập niên 2000, Deslandes và Wu (2001, 2006) đã đặt nền móng cho công nghệ SIW bằng việc tổng hợp ống dẫn sóng trong chất điện môi phẳng nhờ hai hàng lỗ kim loại song song. Tiếp đó, Cassivi và cộng sự (2002) thiết lập các mô hình tính toán tán sắc cho SIW chữ nhật. Nhằm giải quyết hạn chế kích thước của SIW ở dải tần số thấp, Hong và các cộng sự (2006, 2007) đã đề xuất cấu trúc nửa chế độ (HMSIW) dựa trên mặt phẳng đối xứng từ trường ảo (PMC), cắt giảm một nửa kích thước ngang của cấu trúc. Về công nghệ vật liệu nền biến tính, Sievenpiper (1999) đã phát minh cấu trúc EBG dạng nấm (mushroom EBG) với bề mặt trở kháng cao, trong khi Kim, Park và cộng sự (2001) giới thiệu cấu trúc mặt đế khuyết DGS dạng quả tạ (dumbbell DGS) mang lại hiệu ứng sóng chậm (slow-wave) vượt trội.

Trong y văn tồn tại hai cuộc tranh luận học thuật chính:

  1. Đánh đổi giữa độ thu nhỏ kích thước (Miniaturization) và hệ số phẩm chất ($Q$): Các trường phái nghiên cứu vi dải phẳng cho rằng việc thu nhỏ kích thước bằng cách nạp điện môi cao hoặc bẻ gập cấu trúc (Folded SIW) sẽ làm suy giảm nghiêm trọng hệ số $Q_u$, dẫn đến tăng suy hao xen tầng. Ngược lại, nhóm nghiên cứu SIW cấu trúc hốc khẳng định có thể bảo toàn $Q_u$ nếu thiết kế chuẩn xác tỷ lệ đường kính lỗ mạ $d$ và khoảng cách bước lỗ $s$.
  2. Khả năng chịu công suất (Power handling) của cấu trúc phẳng: Ống dẫn sóng kim loại truyền thống luôn được coi là lựa chọn duy nhất cho tầng công suất lớn trong đài ra đa. Tuy nhiên, các phát triển gần đây về vật liệu nền gốm và nền dẫn nhiệt cao (như Rogers 6035HTC) đã thách thức quan điểm này khi chứng minh cấu trúc SIW đa lớp hoàn toàn có thể đáp ứng công suất trung bình của máy phát thể rắn.

So sánh với các nghiên cứu quốc tế:

  • So với công trình của Xu et al. (2013) về bộ lọc băng tần rộng dùng SIW truyền thống vốn có kích thước lớn ở băng C, nghiên cứu của Trần Thị Trâm đã tích hợp thành công cấu trúc CPW và 11 mắt lọc lai EBG-DGS, giúp giảm $35%$ diện tích bề mặt và nâng độ dốc suy giảm biên dải lên hơn $40\text{ dB/GHz}$.
  • So với nghiên cứu của Cassivi et al. và Chen et al. về bộ dao động vi ba dùng hốc SIW đơn chế độ, thiết kế DMCC-SIW của luận án sử dụng kỹ thuật gây nhiễu chế độ kép (dual-mode perturbation), tạo ra đỉnh trễ nhóm $\tau_d$ vượt trội và cải thiện tạp pha thêm $8\text{ dBc/Hz}$ tại tần số dịch $100\text{ kHz}$.

Luận án định vị chính xác tại điểm giao thoa giữa kỹ thuật vật liệu nền đa lớp và các phương pháp gây nhiễu trường điện từ cục bộ, giải quyết đồng thời bài toán thu nhỏ kích thước và kiểm soát tổn hao cho dải tần chiến thuật từ băng S ($2 \div 4\text{ GHz}$), băng C ($4 \div 8\text{ GHz}$) đến băng X ($8 \div 12\text{ GHz}$).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại những bước tiến lý thuyết vững chắc trong lĩnh vực điện từ học ứng dụng và kỹ thuật siêu cao tần:

  1. Mở rộng lý thuyết gây nhiễu hốc cộng hưởng (Cavity Perturbation Theory) cho hốc tròn SIW chế độ kép (DMCC-SIW): Dựa trên nền tảng lý thuyết nhiễu loạn của Pozar (1998), luận án đã thiết lập mối quan hệ giải tích chính xác giữa vị trí góc gây nhiễu $\beta$, đường kính lỗ đinh kim loại chèn vào hốc và sự phân tách của hai chế độ trực giao $TM_{110}$. Phát hiện lý thuyết khẳng định rằng tại góc gây nhiễu tối ưu $\beta = 42^\circ$, độ trễ nhóm cực đại $\tau_d$ đạt giá trị đỉnh, tạo điều kiện biên lý tưởng để triệt tiêu thăng giáng pha ngẫu nhiên trong mạch phản hồi dao động.
  2. Xác lập mô hình giải tích chiều rộng tương đương cho cấu trúc SIW cải tiến: Kế thừa và kiểm chứng mô hình của Salehi et al. (2014): $$\frac{W}{W_{eff}} = 1 - 1{,}08 \frac{d^2}{s W} + 0{,}1 \frac{d^2}{W^2}$$ Luận án chứng minh tính đúng đắn của công thức này khi áp dụng cho cấu trúc HMSIW và SIW chữ nhật 2 lớp, mở rộng vùng giới hạn thiết kế hình học trong điều kiện $s/d < 3$ và $W/d > 5$.
  3. Phát triển lý thuyết ghép khe đa tầng (Multilayer Aperture Coupling) cho bộ di pha biến thiên: Mô hình hóa thành công mạng hai cổng tương đương dạng hình T của các trụ kim loại và khe ghép ngang giữa hai lớp SIW, chuyển đổi bài toán biến thiên pha phi tuyến thành hàm truyền điện kháng $X$ và dẫn nạp $B$ có thể điều khiển trực tiếp bằng điện áp phân cực diode.

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất có hệ thống giữa ba nhánh lý thuyết cấu trúc:

  • Lý thuyết ống dẫn sóng tương đương (Equivalent Waveguide Theory): Xem xét SIW như một ống dẫn sóng lấp đầy điện môi (Dielectric-Filled Waveguide - DFW) với điều kiện biên triệt tiêu rò rỉ bức xạ: $d < \lambda_g / 5$ và $s \le 2d$.
  • Lý thuyết bề mặt dải chắn điện từ EBG (Electromagnetic Bandgap Theory): Sử dụng mô hình mạch cộng hưởng nối tiếp - song song $L-C$ tổng hợp (CRLH-TL) để giải thích cơ chế chặn sóng bề mặt và đồng pha hóa sóng phản xạ.
  • Lý thuyết cấu trúc mặt đế khuyết DGS (Defected Ground Structure Theory): Khai thác đặc tính sóng chậm (slow-wave factor) sinh ra từ sự gia tăng điện cảm $L_1$ và điện dung $C_1$ tương đương trên mặt đất, rút ngắn chiều dài bước sóng dẫn $\lambda_g$.
+-----------------------------------------------------------------------------+
|                               KHUNG PHÂN TÍCH                               |
+-----------------------------------------------------------------------------+
|                                                                             |
|   +-----------------------+     +-----------------------+                   |
|   |    Cong nghe EBG      |     |     Cong nghe DGS     |                   |
|   |  (High Impedance /    |     |  (Slow-Wave Factor /  |                   |
|   |   Bandstop Surface)   |     |   Size Reduction)     |                   |
|   +-----------+-----------+     +-----------+-----------+                   |
|               |                             |                               |
|               +--------------+--------------+                               |
|                              |                                              |
|                              v                                              |
|               +-----------------------------+                               |
|               |       Cong nghe SIW         |                               |
|               |  (Low Loss, High Q, TE10)   |                               |
|               +--------------+--------------+                               |
|                              |                                              |
|                              v                                              |
|   +---------------------------------------------------------------------+   |
|   |                CAC PHAN TU SIEU CAO TAN TRONG DAI RA DA             |   |
|   |  * Bo loc HMSIW bang S (Compact, Low Loss)                          |   |
|   |  * Bo di pha SIW 2 lop bang X (Electronic Phase Shift, Wideband)    |   |
|   |  * Bo dao dong VCO DMCC-SIW bang X (Ultra-Low Phase Noise)          |   |
|   |  * Bo loc SIW-CPW-EBG-DGS bang C & X (High Selectivity, 11 Poles)   |   |
|   +---------------------------------------------------------------------+   |
|                                                                             |
+-----------------------------------------------------------------------------+

Điều kiện biên xác lập cho khung phân tích bao gồm: giới hạn tần số dưới $30\text{ GHz}$ để loại bỏ hiện tượng sai số vi gia công lỗ khoan; giả thiết môi trường điện môi đồng nhất, đẳng hướng và độ dày đồng dẫn điện $t \ge 5\delta$ (với $\delta$ là độ sâu xuyên sâu bề mặt).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ nghiêm ngặt lập trường nhận thức luận thực chứng (positivism paradigm), kết hợp phương pháp suy diễn toán học giải tích với mô phỏng số 3D toàn sóng (full-wave 3D electromagnetic simulation) và thực nghiệm kiểm chứng trong phòng thí nghiệm chuẩn quốc gia.

Thiết kế nghiên cứu đa cấp độ (multi-level design) được cấu trúc thành 3 tầng:

  1. Cấp độ tế bào vi mô (Micro-level): Thiết kế, phân tích tham số phân tán của các ô cơ bản (Unit cell) EBG hình nấm, ô UC-EBG đồng phẳng và các khe khuyết DGS quả tạ.
  2. Cấp độ phần tử chức năng (Meso-level): Thiết kế hình học 3 chiều của hốc cộng hưởng, mạch ghép nối tiếp/song song, đường chuyển tiếp từ microstrip sang SIW/HMSIW.
  3. Cấp độ hệ thống tích hợp (Macro-level): Ghép nối bộ di pha SIW vào hệ thống ăng-ten mảng pha điều khiển số băng X, kiểm tra giản đồ bức xạ quét chùm tia trong không gian góc thực tế.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được thực hiện tuần tự qua 5 giai đoạn được kiểm soát dung sai nghiêm ngặt:

+-----------------------------------------------------------------------------+
|                       QUY TRINH NGHIEN CUU 5 GIAI DOAN                      |
+-----------------------------------------------------------------------------+
|                                                                             |
|   [Giai doan 1: Tinh toan thiet ke giai tich]                               |
|         |  (Xac dinh kich thuoc hinh hoc W, Leff, d, s theo he thuc Maxwell)|
|         v                                                                   |
|   [Giai doan 2: Mo phong dien tu truong toan song 3D]                       |
|         |  (Thuc hien tren Ansoft HFSS va CST Studio Suite)                 |
|         v                                                                   |
|   [Giai doan 3: Toi uu hoa da bien & Kiem tra do nhay]                      |
|         |  (Quet tham so d/s, chieu day vat lieu h, goc gay nhieu beta)     |
|         v                                                                   |
|   [Giai doan 4: Gia cong che tao mau thu nghiem]                            |
|         |  (Cong nghe PCB cao tan, khoan ma lo via tren Rogers 5880/6035HTC)|
|         v                                                                   |
|   [Giai doan 5: Do dac & Kiem chuan thuc nghiem]                            |
|            (Do tham so S bang VNA, tap pha bang Phuc hop phan tich pho,     |
|             do buc xa tai Buong hap thu song anechoic)                      |
|                                                                             |
+-----------------------------------------------------------------------------+

Phương pháp tam giác đạc (triangulation) được áp dụng toàn diện:

  • Tam giác đạc phương pháp: Đối chiếu kết quả phân tích giải tích mạng mạch tương đương $\leftrightarrow$ Mô phỏng phần tử hữu hạn (FEM trên HFSS) và miền thời gian hữu hạn (FDTD trên CST) $\leftrightarrow$ Dữ liệu đo đạc thực tế từ máy phân tích mạng vector (VNA).
  • Tam giác đạc dữ liệu: Đánh giá tham số tán xạ $S$-parameters trên nhiều mẫu chế tạo độc lập nhằm kiểm soát dung sai gia công.

Data và phân tích

Dữ liệu thực nghiệm được thu thập từ các hệ thống đo lường vi ba tiêu chuẩn:

  • Máy phân tích mạng Vector (VNA) dải tần đến $40\text{ GHz}$ để đo $S_{11}$ (suy hao phản hồi), $S_{21}$ (suy hao xen/đáp ứng truyền dẫn), $S_{12}$ (độ cách ly).
  • Hệ thống đo tạp pha chuyên dụng và máy phân tích phổ thời gian thực đo đạc phổ công suất dao động theo mô hình Leeson.
  • Buồng đo hấp thụ sóng phản xạ (Anechoic chamber) đo giản đồ bức xạ ăng-ten mảng pha mặt phẳng góc tà (elevation plane) và góc phương vị (azimuth plane).

Vật liệu sử dụng chính xác:

  • Bộ lọc HMSIW băng S: Nền Rogers RT/duroid 5880 có $\varepsilon_r = 2{,}2$, $\tan\delta = 0{,}0009$, độ dày $h = 0{,}787\text{ mm}$.
  • Bộ di pha 2 lớp băng X: Nền Rogers 6035HTC có $\varepsilon_r = 3{,}5$, $\tan\delta = 0{,}0013$, độ dày lớp nền $h = 0{,}76\text{ mm}$, độ dày lớp đồng dẫn $t = 0{,}035\text{ mm}$.
  • Bộ dao động VCO DMCC-SIW băng X: Sử dụng diode biến dung (varactor diode) chất lượng cao với dải điện áp điều hưởng $V_{tune}$ từ $0\text{ V}$ đến $12\text{ V}$.

Các phân tích kiểm tra độ bền vững (robustness checks) đã được tiến hành thông qua việc quét độ nhạy đối với sự thay đổi độ dày nền $h$, đường kính lỗ khoan $d$ từ $0{,}6\text{ mm}$ đến $1{,}2\text{ mm}$, và khoảng cách $s$ từ $1{,}0\text{ mm}$ đến $2{,}0\text{ mm}$, chứng minh mạch duy trì trạng thái phối hợp trở kháng tối ưu ($S_{11} < -15\text{ dB}$) trong toàn bộ khoảng dung sai chế tạo $\pm 0{,}05\text{ mm}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Trích dẫn định nghĩa cốt lõi từ văn bản luận án:

"Công nghệ vật liệu nền có thể hiểu một cách đơn giản đó là: 'Kỹ thuật tác động lên vật liệu nền điện môi như khắc, nạp, mạ theo một quy luật nào đó để gây nhiễu điện từ trường lên vật liệu nền làm cho phân bố trường trên bề mặt thay đổi dẫn đến thay đổi đặc tính truyền dẫn đường truyền để tạo ra phần tử siêu cao tần với tổn hao thấp, gọn nhẹ, dễ chế tạo, thiết kế linh hoạt và giá thành tiết kiệm...'"

"SIW là ống dẫn sóng điện từ được tổng hợp trong chất điện môi bằng cách sắp xếp lỗ kim loại chu kỳ kết nối tấm kim loại ở mặt trên và mặt dưới của vật liệu nền."

"EBG là những cấu trúc nhân tạo tuần hoàn (hoặc đôi khi không tuần hoàn) cản trở hoặc hỗ trợ sự lan truyền sóng điện từ trường trong một dải tần xác định đối với mọi góc tới và mọi trạng thái phân cực của sóng."

Bốn phát hiện khoa học mang tính đột phá của công trình:

+-----------------------------------------------------------------------------+
|                     4 PHAT HIEN KHOA HOC DOT PHA                            |
+-----------------------------------------------------------------------------+
|                                                                             |
|  1. BO LOC THONG DAI HMSIW BANG S                                           |
|     * Giam hon 50% dien tich so voi SIW co dien.                            |
|     * Suy hao chen cuc thap, suy hao phan hoi S11 < -18 dB.                 |
|     * He so pham chat Q cao, do chon loc bien dai doc dung.                 |
|                                                                             |
|  2. BO DI PHA SIW 2 LOP CHU NHAT BANG X                                     |
|     * Biet lap tren dai rong 7,5 - 9,5 GHz (center freq 8,91 GHz).          |
|     * Dieu khien pha lien tuc bang dien tu (Varactor Diodes).               |
|     * Ghep thanh cong vao mang pha quet goc ta trong buong anechoic.        |
|                                                                             |
|  3. BO DAO DONG VCO DMCC-SIW BANG X                                         |
|     * Hoc cong huong tron che do kep gay nhieu tai goc beta = 42 do.        |
|     * Dat dinh do tre nhom cuc dai tau_d.                                   |
|     * Tap pha giam sau xuong duoi -110 dBc/Hz tai 100 kHz (Vtune = 6 V).     |
|                                                                             |
|  4. BO LOC SIW-CPW LAI EBG & DGS 11 MAT LOC (BANG C & X)                    |
|     * Tao cac diem khong truyen dan (Transmission Zeros - TZ) ngoai dai.    |
|     * Dai chan triet de: S12 < -20 dB tren pham vi tan so rong.             |
|     * Ket hop hieu ung song cham (slow-wave) giam 35% kich thuoc.           |
|                                                                             |
+-----------------------------------------------------------------------------+
  1. Bộ lọc thông dải HMSIW băng S tối ưu hóa kích thước và tổn hao: Bằng việc cắt dọc mặt phẳng đối xứng điện trường của hốc cộng hưởng, cấu trúc HMSIW giảm được $50%$ kích thước bề mặt so với SIW truyền thống. Kết quả đo đạc thực tế trên vật liệu Rogers 5880 hoàn toàn khớp với mô phỏng toàn sóng: suy hao chèn tại tần số trung tâm đạt mức dưới $1{,}2\text{ dB}$, suy hao phản hồi $S_{11} < -18\text{ dB}$, hệ số phẩm chất $Q_u$ đạt trên 250, vượt trội hoàn toàn so với bộ lọc vi dải truyền thống cùng dải tần ($Q_u \approx 100$).
  2. Bộ di pha SIW 2 lớp băng X điều khiển điện tử dải rộng: Cấu trúc ghép khe ngang hai tầng SIW hoạt động trên dải tần rộng $7{,}5 \div 9{,}5\text{ GHz}$ (tần số trung tâm $8{,}91\text{ GHz}$). Việc tích hợp diode biến dung cho phép thay đổi góc dịch pha liên tục từ $0^\circ$ đến $180^\circ$ với sai số dịch pha dưới $\pm 3^\circ$, tổn hao chèn biến thiên thấp ($< 1{,}5\text{ dB}$). Thử nghiệm ghép 2 bộ di pha vào ăng-ten mảng pha điều khiển số băng X trong buồng hấp thụ sóng đã chứng minh khả năng quét búp sóng điện tử chính xác trong mặt phẳng góc tà.
  3. Bộ dao động VCO băng X đạt mức tạp pha siêu thấp nhờ hốc DMCC-SIW: Sử dụng hốc cộng hưởng tròn chế độ kép với lỗ khoan gây nhiễu đặt tại vị trí góc $\beta = 42^\circ$ đã tạo ra sự suy biến chế độ và cực đại hóa độ trễ nhóm $\tau_d$. Tại điện áp điều khiển $V_{tune} = 6\text{ V}$, bộ VCO hoạt động ổn định ở băng X với mức tạp pha đo được đạt mức kỷ lục dưới $-110\text{ dBc/Hz}$ tại tần số dịch $100\text{ kHz}$, giảm thiểu đáng kể hiện tượng thăng giáng pha ngẫu nhiên so với các bộ dao động VCO dùng vi dải thông thường (thường chỉ đạt $-95 \div -100\text{ dBc/Hz}$).
  4. Bộ lọc dải siêu rộng SIW-CPW kết hợp EBG và DGS 11 mắt lọc: Thiết kế bộ lọc 11 mắt lọc tại băng C và băng X chứng minh tính đột phá khi tích hợp ô UC-EBG và DGS quả tạ trên nền dẫn sóng đồng phẳng CPW. Sự xuất hiện của các điểm không truyền dẫn (Transmission Zeros - TZ) tại hai bên biên dải làm tăng độ chọn lọc biên lên mức dốc đứng, đồng thời triệt tiêu sóng hài dải chắn với mức suy giảm $S_{12} < -20\text{ dB}$ trên toàn dải chặn kéo dài tới $2f_0$.

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp cơ sở khoa học hoàn chỉnh cho việc ứng dụng lý thuyết trường điện từ nhiễu loạn vào các cấu trúc dẫn sóng phẳng đa lớp, làm phong phú thêm lý thuyết mạch vi ba tích hợp.
  • Về phương pháp luận: Chuẩn hóa quy trình thiết kế, đồng mô phỏng và kiểm chuẩn thực nghiệm cho các linh kiện siêu cao tần lai ghép đa công nghệ (SIW-EBG-DGS), có thể chuyển giao áp dụng cho các dải tần số cao hơn như băng Ku, Ka và sóng milimet.
  • Về mặt ứng dụng thực tiễn: Cho phép thay thế trực tiếp các cụm ống dẫn sóng cồng kềnh, đắt tiền trong đài ra đa cảnh giới và dẫn đường quân sự bằng các khối mô-đun mạch in phẳng gọn nhẹ, giảm hơn $60%$ khối lượng và thể tích khối cao tần của đài ra đa.
  • Về mặt chính sách và công nghiệp quốc phòng: Đóng góp trực tiếp vào mục tiêu tự chủ công nghệ thiết kế, chế tạo khí tài quân sự công nghệ cao, giảm sự phụ thuộc vào linh kiện chuyên dụng nhập khẩu từ nước ngoài.

Limitations và Future Research

Mặc dù đạt được những kết quả xuất sắc, luận án thẳng thắn chỉ ra các giới hạn kỹ thuật:

  1. Giới hạn công suất đỉnh (Peak Power Handling): Mặc dù sử dụng vật liệu Rogers 6035HTC dẫn nhiệt cao, cấu trúc SIW phẳng vẫn có ngưỡng đánh thủng điện môi thấp hơn so với ống dẫn sóng kim loại chứa khí rỗng khi hoạt động ở mức công suất xung siêu cao hàng chục kilowatt.
  2. Dung sai chế tạo vi cơ khí (Manufacturing Tolerances): Ở các dải tần cao trên $30\text{ GHz}$, sai số khoan lỗ mạ $d$ và khoảng cách bước $s$ ($\pm 0{,}02\text{ mm}$) có thể gây ra hiện tượng rò rỉ bức xạ $\alpha_r$ ngoài ý muốn.
  3. Phạm vi kiểm chuẩn môi trường: Các thử nghiệm thực nghiệm mới được tiến hành trong điều kiện phòng thí nghiệm chuẩn ($25^\circ\text{C}$), chưa thực hiện đo đạc độ ổn định nhiệt độ trong dải khắc nghiệt quân sự ($-40^\circ\text{C} \div +85^\circ\text{C}$).

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Hướng 1: Nghiên cứu ứng dụng công nghệ gốm đồng nung nhiệt độ thấp (LTCC) để chế tạo cấu trúc SIW đa lớp 3 chiều nguyên khối, nâng cao khả năng chịu nhiệt và tích hợp siêu mật độ.
  • Hướng 2: Tích hợp trực tiếp các phần tử bán dẫn công suất cao GaN (Gallium Nitride) lên đế SIW để phát triển khối khuếch đại công suất PA băng rộng.
  • Hướng 3: Ứng dụng trí tuệ nhân tạo (AI) và thuật toán tối ưu hóa bầy đàn (PSO/Machine Learning) trong việc tự động hóa thiết kế hình học hốc cộng hưởng đa cực phức tạp.
  • Hướng 4: Mở rộng nghiên cứu các phần tử SIW sang dải tần số Terahertz ($0{,}1 \div 1\text{ THz}$) ứng dụng trong cảm biến hình ảnh và radar lượng tử.

Tác động và ảnh hưởng

  • Tác động học thuật: Luận án đóng góp 6 công trình khoa học công bố trên các tạp chí và hội nghị khoa học uy tín, cung cấp tài liệu tham khảo chuyên sâu cho các chương trình đào tạo sau đại học ngành Kỹ thuật Điện tử, Vi ba - Ra đa.
  • Chuyển đổi công nghiệp và quốc phòng: Các kết quả thiết kế bộ lọc HMSIW băng S, bộ di pha 2 lớp băng X và bộ dao động VCO DMCC-SIW đã được chuyển giao, ứng dụng thực nghiệm vào các dự án nâng cấp, hiện đại hóa đài ra đa cảnh giới và đài ra đa dẫn đường tại Viện Ra đa và các nhà máy thuộc Tổng cục Công nghiệp Quốc phòng.
  • Hiệu quả kinh tế - xã hội: Giảm chi phí chế tạo linh kiện siêu cao tần từ $50 \div 70%$ so với việc gia công cơ khí chính xác ống dẫn sóng truyền thống, đồng thời rút ngắn chu kỳ nghiên cứu và sản xuất đài ra đa trong nước.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên sau đại học: Tiếp cận phương pháp luận thiết kế mạch vi ba tiên tiến, các công thức giải tích mở rộng và quy trình mô phỏng - thực nghiệm chuẩn mực.
  • Các nhà khoa học vi ba và ra đa: Sử dụng khung lý thuyết gây nhiễu hốc chế độ kép và giải pháp tích hợp SIW-EBG-DGS để phát triển các cấu trúc mạch siêu cao tần mới.
  • Kỹ sư R&D công nghiệp quốc phòng: Ứng dụng trực tiếp các bản vẽ mạch in, thông số hình học tối ưu hóa để chế tạo các mô-đun T/R trong đài ra đa mảng pha.
  • Cơ quan quản lý và hoạch định chính sách: Có luận cứ khoa học và thực tiễn để đầu tư phát triển công nghệ vật liệu nền vi ba phục vụ chiến lược tự chủ trang bị quốc phòng.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết gây nhiễu hốc cộng hưởng (Cavity Perturbation Theory) của Pozar và Harrington áp dụng cho hốc cộng hưởng tròn SIW chế độ kép (DMCC-SIW). Luận án đã thiết lập thành công mô hình giải tích định lượng sự dịch pha và tách chế độ $TM_{110}$ theo vị trí góc gây nhiễu $\beta$, chứng minh đỉnh trễ nhóm cực đại $\tau_d$ xuất hiện tại $\beta = 42^\circ$, làm cơ sở triệt tiêu tạp pha trong mạch dao động vi ba.

2. Tính đổi mới trong phương pháp nghiên cứu so với các công bố quốc tế tiền nhiệm?

So với các nghiên cứu của Deslandes & Wu (chỉ dùng mô hình giải tích xấp xỉ) và Cassivi et al. (mô phỏng phần tử hữu hạn đơn lẻ), luận án áp dụng quy trình đồng mô phỏng đa trường FDTD/FEM kết hợp tối ưu hóa đa biến hình học ($d, s, W, h, \beta$), sau đó kiểm chuẩn thực nghiệm toàn diện thông qua đo tham số tán xạ 4 cổng, đo tạp pha thời gian thực và đo giản đồ bức xạ quét góc tà trong buồng đo phản xạ anechoic tiêu chuẩn.

3. Phát hiện bất ngờ nhất về mặt số liệu thực nghiệm là gì?

Phát hiện bất ngờ nhất nằm ở mối quan hệ phi tuyến giữa góc gây nhiễu $\beta$ và mức tạp pha của bộ dao động VCO: Khi điều chỉnh góc $\beta$ tiến dần đến giá trị tối ưu $42^\circ$, độ trễ nhóm $\tau_d$ tăng vọt tạo nên một "bộ lọc quán tính pha", giúp mức tạp pha tại điện áp $V_{tune} = 6\text{ V}$ giảm sâu đột biến xuống dưới $-110\text{ dBc/Hz}$ tại tần số dịch $100\text{ kHz}$, vượt xa hiệu năng của các bộ dao động sử dụng hốc cộng hưởng đơn chế độ.

4. Luận án có cung cấp đầy đủ giao thức để lặp lại nghiên cứu (Replication Protocol) không?

Có. Luận án cung cấp chi tiết toàn bộ thông số thiết kế hình học (Bảng kích thước chuẩn của các lỗ mạ $d$, bước lỗ $s$, bề rộng $W$, kích thước ô EBG/DGS), mã hiệu vật liệu nền chính xác (Rogers 5880, Rogers 6035HTC), thông số diode biến dung, sơ đồ mạch in (layout PCB) và quy trình thiết lập bài đo VNA trong phòng thí nghiệm.

5. Lộ trình nghiên cứu 10 năm tiếp theo được định hình như thế nào?

Lộ trình 10 năm tập trung vào 3 cột mốc: (1) Giai đoạn 2024–2026: Tích hợp công nghệ đóng gói 3D-LTCC và bán dẫn GaN công suất lớn; (2) Giai đoạn 2027–2030: Mở rộng công nghệ SIW lên dải tần sóng milimet và Terahertz ($30 \div 300\text{ GHz}$); (3) Giai đoạn 2031–2035: Tự động hóa thiết kế siêu cấu trúc SIW bằng AI và tích hợp vào hệ thống radar mạng pha thông minh lượng tử.

Kết luận

  1. Làm chủ lý thuyết và công nghệ vật liệu nền SIW: Luận án đã hệ thống hóa và làm sáng tỏ cơ sở lý thuyết truyền sóng, cơ chế tổn hao và phân bố trường điện từ trong cấu trúc SIW, HMSIW, EBG và DGS.
  2. Đề xuất thành công bộ lọc thông dải HMSIW băng S: Giảm hơn $50%$ kích thước, suy hao xen thấp dưới $1{,}2\text{ dB}$, suy hao phản hồi $S_{11} < -18\text{ dB}$, giải quyết triệt để bài toán kích thước cồng kềnh ở dải tần số thấp.
  3. Phát triển bộ di pha SIW 2 lớp băng X điều khiển điện tử: Hoạt động ổn định trên băng thông rộng $7{,}5 \div 9{,}5\text{ GHz}$, tổn hao nhỏ, điều khiển pha liên tục, thử nghiệm thành công trên mảng pha quét điện tử trong buồng anechoic.
  4. Chế tạo bộ dao động VCO DMCC-SIW băng X với tạp pha cực thấp: Ứng dụng kỹ thuật gây nhiễu hốc tròn chế độ kép tại góc tối ưu $\beta = 42^\circ$, đưa mức tạp pha xuống dưới $-110\text{ dBc/Hz}$ tại độ dịch $100\text{ kHz}$.
  5. Đột phá cấu trúc bộ lọc SIW-CPW lai EBG và DGS 11 mắt lọc: Tạo các điểm không truyền dẫn TZ sắc nét, nâng cao tính chọn lọc biên dải dốc đứng và duy trì dải chắn sâu $S_{12} < -20\text{ dB}$ trên băng C và băng X.
  6. Giá trị thực tiễn và tính tiên phong: Công trình là bước tiến quan trọng trong việc nội địa hóa và làm chủ công nghệ thiết kế, chế tạo phần tử siêu cao tần chất lượng cao cho các hệ thống đài ra đa quân sự hiện đại của Việt Nam.
