Tổng quan về luận án

Sự phát triển vượt bậc của khoa học kỹ thuật và yêu cầu cấp thiết về việc tối ưu hóa chuỗi sản xuất công nghiệp đang thúc đẩy mạnh mẽ quá trình dịch chuyển từ các máy công cụ điều khiển số (CNC) truyền thống sang các hệ thống robot công nghiệp có cấu trúc nối tiếp nhiều bậc tự do. Theo thống kê của Hiệp hội Robot Quốc tế (IFR), trong giai đoạn 2015–2017, lượng robot công nghiệp tiêu thụ trên toàn cầu tăng trưởng khoảng 310.000 đơn vị mỗi năm. Tuy nhiên, trong khi ứng dụng vận chuyển và hàn chiếm tới 78,7%, thì tỷ lệ robot được sử dụng trong gia công cắt gọt cơ khí (phay, tiện, mài, đánh bóng) vẫn chiếm chưa tới 5% [1]. Mặc dù giai đoạn 2011–2012 chứng kiến mức tăng trưởng 41% về nhu cầu robot phay và mài [1], việc áp dụng robot vào các nguyên công phay tạo hình bề mặt cong phức tạp vẫn đối mặt với những rào cản kỹ thuật khắt khe.

Gia công trên robot công nghiệp sở hữu những ưu thế vượt trội: khả năng cơ động đa hướng, cấu trúc nhiều khâu khớp linh hoạt, không gian gia công mở rộng từ 7,5 $\text{m}^3$ lên tới trên 20 $\text{m}^3$ khi kết hợp ray dẫn hướng [2], cùng lợi thế giảm chi phí sản xuất lên tới 30% [9]. Đáng chú ý, mức vốn đầu tư cho một hệ thống robot 6 trục tải trọng 10 kg chỉ khoảng 50.000 €, thấp hơn gấp mười lần so với chi phí trên 500.000 € của một máy CNC 4-5 trục tiêu chuẩn [8]. Mặc dù vậy, độ cứng vững thấp của chuỗi động học nối tiếp, độ chính xác gia công khi cắt kim loại cứng chỉ đạt trong khoảng 0,05 đến 0,1 mm và lực cắt bất định, phi tuyến sinh ra trong quá trình cắt gọt là những thách thức cốt lõi.

Khoảng trống nghiên cứu (Research Gap) trung tâm được xác định trong luận án là: Sự thiếu hụt một khung lý thuyết và mô hình toán học tổng quát, toàn diện để mô hình hóa động học, động lực học và điều khiển tích hợp cho hệ thống robot kết hợp bàn máy (hệ robot tác hợp $n+m$ bậc tự do) nhằm khắc phục tính bất định của lực cắt và mở rộng không gian thao tác khi phay các bề mặt định dạng số phức tạp. Các công trình trước đây phần lớn chỉ khảo sát robot độc lập mang dụng cụ với phôi cố định, bỏ qua tương tác động lực học liên kết đa vật thể giữa bàn máy mang phôi và robot mang dao, hoặc phải phụ thuộc vào các cảm biến đo lực cắt trực tiếp đắt tiền tại đầu dao.

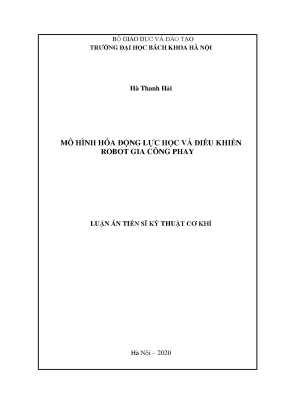

Luận án tiến sĩ kỹ thuật cơ khí mang tên "Mô hình hóa động lực học và điều khiển robot gia công phay" (Chuyên ngành: Kỹ thuật Cơ khí, Mã số: 9520103) do Nghiên cứu sinh Hà Thanh Hải thực hiện tại Trường Đại học Bách khoa Hà Nội, dưới sự hướng dẫn khoa học của PGS.TS Phan Bùi Khôi và PGS.TS Hoàng Vĩnh Sinh (2020), được triển khai nhằm giải quyết triệt để bài toán khoa học này.

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học của luận án bao gồm:

  • RQ1: Làm thế nào để thiết lập một mô hình toán học động học và động lực học tổng quát cho hệ robot – bàn máy có $n+m$ bậc tự do phục vụ quá trình phay tạo hình bề mặt tự do?
  • RQ2: Quy luật tương tác giữa các thành phần lực cắt phân tố (tiếp tuyến, hướng kính, chiều trục) tác động lên chuyển động động lực học và phản lực tại các khớp động của robot như thế nào?
  • RQ3: Có thể thiết kế giải thuật điều khiển bám quỹ đạo chính xác cao để bù trừ và hiệu chỉnh lực cắt bất định mà không cần trang bị cảm biến lực trực tiếp tại đầu dụng cụ cắt hay không?
  • RQ4: Cấu trúc điều khiển mờ (Fuzzy Logic Controller) thích nghi nâng cao độ chính xác bám quỹ đạo không gian thao tác trong điều kiện thông số mô hình động lực học bị thiếu hụt và có nhiễu ngẫu nhiên như thế nào?
  • H1: Mô hình hóa chuỗi động học đóng qua phương pháp tam diện trùng theo cho phép chuyển đổi chính xác các tọa độ đường chạy dao số sang quy luật chuyển động khớp mà không gây ra sai số tích lũy hình học.
  • H2: Tích hợp $m$ bậc tự do của bàn máy di động cùng $n$ bậc tự do của robot sẽ triệt tiêu các điểm kỳ dị động học, đồng thời phân bổ lại mô-men khớp nhằm giảm tải động lực học lên các khâu cơ sở.
  • H3: Giải thuật động lực học ngược kết hợp vòng ngoài PD có khối hiệu chuẩn lực cắt gián tiếp sẽ giảm thiểu sai lệch quỹ đạo xuống dưới ngưỡng yêu cầu công nghệ gia công tinh.
  • H4: Bộ điều khiển mờ kép (Dual-loop Fuzzy) xử lý đồng thời sai số vị trí và vận tốc sẽ đảm bảo tính ổn định tiệm cận của hệ thống dưới tác động của lực cắt biến thiên chu kỳ và đột biến khi vào/ra dao.

Khung lý thuyết của nghiên cứu được xây dựng trên nền tảng cơ học giải tích Lagrange loại 2, phương pháp biến đổi ma trận thuần nhất Denavit-Hartenberg, lý thuyết bao hình bề mặt vi phân và các phương pháp điều khiển phi tuyến hiện đại. Phạm vi nghiên cứu tập trung vào hệ thống robot nối tiếp 6 bậc tự do kết hợp bàn máy 1–2 bậc tự do (tổng 7–8 bậc tự do), ứng dụng cho gia công phay các chi tiết kỹ thuật phức tạp như thân bơm thủy lực, cánh tuabin và mẫu khuôn đúc.

Literature Review và Positioning

Tổng quan tài liệu nghiên cứu quốc tế và trong nước về robot gia công phay cho thấy ba dòng nghiên cứu chính đang định hình lĩnh vực:

Dòng nghiên cứu thứ nhất tập trung vào động học và quy hoạch quỹ đạo robot gia công. Kể từ công trình kinh điển của Denavit & Hartenberg (1955) và Paul (1981), việc phân tích động học robot đã đạt được nhiều tiến bộ. Đối với bài toán phay bề mặt tự do, Vosniakos & Matsas (2010) đã phát triển các thuật toán tạo đường chạy dao CAM-to-Robot nhằm chuyển đổi mã G-code sang không gian khớp. Tuy nhiên, các cách tiếp cận này thường xem xét robot như một máy công cụ độc lập, chưa khảo sát đầy đủ mối quan hệ tương hỗ giữa chuyển động của dụng cụ và chuyển động bổ trợ của phôi gắn trên bàn máy chủ động.

Dòng nghiên cứu thứ hai đi sâu vào mô hình hóa lực cắt và động lực học quá trình phay. Các mô hình lực cắt cơ học kinh điển do Altintas (2000), Kline & DeVor (1982), và Tlusty (1983) thiết lập đã chia lưỡi cắt xoắn ốc của dao phay ngón thành các phân tố đĩa vi phân để tính toán các thành phần lực tiếp tuyến $F_t$, hướng tâm $F_r$, và chiều trục $F_a$. Ứng dụng mô hình này lên robot, các nhà nghiên cứu nhận thấy lực cắt gây ra biến dạng đàn hồi nghiêm trọng do độ cứng vững kết cấu của robot nối tiếp thấp hơn từ 10 đến 50 lần so với máy CNC truyền thống (Pan et al., 2006).

Dòng nghiên cứu thứ ba tập trung vào các phương pháp điều khiển và bù sai số robot. Một cuộc tranh luận học thuật sâu sắc tồn tại giữa hai quan điểm đối nghịch:

  1. Trường phái bù sai số dựa trên phần cứng và cảm biến: Tiêu biểu là các giải pháp trong khuôn khổ dự án COMET (Châu Âu) do Delcam và 13 viện nghiên cứu phối hợp triển khai [8], [9]. Trường phái này chủ trương sử dụng hệ thống đo lường quang học bên ngoài (Laser Tracker) và cảm biến lực - mô-men 6 bậc tự do gắn tại đầu dao để bù sai số thời gian thực. Ưu điểm là độ chính xác cao (đạt sai số $2,45,\mu\text{m}$ và độ nhám $4,88,\mu\text{m}$), nhưng nhược điểm lớn là chi phí phần cứng đắt đỏ, cấu trúc đầu đo cồng kềnh làm giảm không gian thao tác khả dụng và khó triển khai trong điều kiện sản xuất công nghiệp đại trà.
  2. Trường phái điều khiển thích nghi dựa trên mô hình toán học: Đại diện bởi các nghiên cứu của Lehmann et al. (2013) và Nguyen et al. Trường phái này chủ trương xây dựng bộ điều khiển động lực học chính xác để dự đoán và triệt tiêu sai số từ bên trong cấu trúc điều khiển servo. Thách thức lớn nhất của hướng tiếp cận này là việc xác định chính xác các tham số động lực học và sự phụ thuộc vào tính bất định của lực cắt thực tế.

Luận án định vị nghiên cứu của mình tại điểm giao thoa của trường phái thứ hai nhưng tạo ra bước đột phá: xây dựng một giải pháp điều khiển động lực học ngược tích hợp thuật toán hiệu chuẩn lực cắt gián tiếp thông qua phương trình vi phân chuyển động, kết hợp điều khiển logic mờ kép mà không cần trang bị thêm cảm biến lực đắt tiền tại đầu dao.

So sánh với hai công trình quốc tế tiêu biểu:

  • So với công trình của Pan et al. (2006) về tối ưu hóa tư thế robot để tăng độ cứng vững khi phay nhôm: Nghiên cứu của Pan chỉ giới hạn trên robot 6 bậc tự do cố định, trong khi luận án mở rộng sang hệ thống $n+m$ bậc tự do có sự tham gia của bàn máy chủ động, cho phép tái định hướng phôi để tối ưu hóa không gian gia công và triệt tiêu điểm kỳ dị.
  • So với nghiên cứu của Altintas & Aslan (2012) về tích hợp mô hình lực cắt vi phân trên máy phay đa trục: Luận án của Hà Thanh Hải đã chuyển hóa thành công mô hình lực cắt vi phân cho các dạng dao phay ngón đầu phẳng, đầu cầu, đầu côn cầu vào hệ tọa độ thao tác của robot thông qua ma trận cosin chỉ hướng biến thiên liên tục, đồng thời ánh xạ trực tiếp thành lực suy rộng không thế trong phương trình Lagrange.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và làm phong phú lý thuyết cơ học hệ nhiều vật và lý thuyết điều khiển tự động hóa robot thông qua bốn đóng góp nền tảng:

  1. Mở rộng lý thuyết động học chuỗi tác hợp đa vật thể: Mở rộng phương pháp tham số Denavit-Hartenberg sang hệ thống kín tương đương giữa chuỗi động học robot mang dụng cụ $^{0}A_{1E}(q)$ và chuỗi động học bàn máy mang phôi $^{0}A_{2E}(p)$, thiết lập phương trình ma trận chuyển vị trạng thái tổng quát: $$^{0}A_1(q_1)\dots ^{n-1}A_n(q_n)\cdot ^n!A_E = ,^{0}A_{0'}\cdot ^{0'}A_{n+1}(q_{n+1})\dots ^{n+m-1}A_{n+m}(q_{n+m})\cdot ^{d}!A_E(p)$$
  2. Khung lý thuyết động lực học giải tích Euler-Lagrange mở rộng: Xây dựng tường minh phương trình vi phân chuyển động phi tuyến của hệ thống $n+m$ bậc tự do dưới dạng ma trận: $$M(q)\ddot{q} + C(q,\dot{q})\dot{q} + G(q) = U + Q$$ Trong đó, luận án đã lượng hóa chính xác ma trận quán tính suy rộng $M(q) = \sum_{i=1}^{n+m} (m_i J_{Ti}^T J_{Ti} + J_{Ri}^T C_i I_{Ci} C_i^T J_{Ri})$, véc-tơ lực Coriolis và ly tâm $C(q,\dot{q})$ thông qua biểu thức tường minh của ký hiệu Christoffel loại 1 $\Gamma_{k,l;j} = \frac{1}{2} \left( \frac{\partial M_{kj}}{\partial q_l} + \frac{\partial M_{lj}}{\partial q_k} - \frac{\partial M_{kl}}{\partial q_j} \right)$, và véc-tơ lực suy rộng của trọng lực $G(q)$.
  3. Mô hình hóa tương tác lực không thế của quá trình cắt: Lý thuyết hóa véc-tơ lực suy rộng $Q = Q_c + Q_r$, biểu diễn ảnh hưởng của véc-tơ lực cắt không thế $F_c$, mô-men cắt $M_c$ và các lực tương hỗ $F_r, M_r$ thông qua các ma trận Jacobian tịnh tiến và quay ($J_{1T}, J_{1R}, J_{2T}, J_{2R}$) tại điểm tiếp xúc cắt thực tế.
  4. Phương pháp giải tích phản lực liên kết tại các khớp động: Cung cấp mô hình giải tích cho phép trích xuất chính xác các thành phần phản lực và mô-men uốn/xoắn tại từng khớp quay và khớp tịnh tiến trong suốt chu trình ăn dao, tạo cơ sở lý thuyết chuẩn xác cho tính toán độ bền mỏi và thiết kế kết cấu cơ khí robot.

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất của ba trụ cột lý thuyết: (1) Phương pháp tam diện trùng theo (Moving Frame Method), (2) Giải thuật lặp Newton-Raphson trên không gian Jacobian mở rộng, và (3) Cấu trúc điều khiển mờ - phi tuyến thích nghi.

                               +-------------------------------------------------------+
                               |    Đặc trưng hình học bề mặt chi tiết (Lưới điểm CAD) |
                               +---------------------------+---------------------------+
                                                           |
                                                           v
                               +-------------------------------------------------------+
                               |          Phương pháp Tam diện Trùng theo             |
                               |              [O_E x_E y_E z_E] = [O_f x_f y_f z_f]   |
                               +---------------------------+---------------------------+
                                                           |
                                                           v
                               +-------------------------------------------------------+
                               |     Mô hình Động học Khép kín Hệ Robot - Bàn máy      |
                               |                   f(q, p) = 0                         |
                               +---------------------------+---------------------------+
                                                           |
                                                           v
                        +----------------------------------+----------------------------------+
                        |                                                                     |
                        v                                                                     v
+-----------------------------------------------+   +-------------------------------------------------+
|       Bài toán Động học Ngược (q, q_dot, q_ddot)|   |    Mô hình Lực cắt Phân tố (Altintas/Mechanistic)|
|       - Newton-Raphson: q = q - J_q^-1 * f    |   |    - Dao phay ngón phẳng, cầu, côn cầu          |
|       - Jacobian: q_dot = -J_q^-1 * J_p * p_dot|   |    - dF_tra,i = [K_c * a * db + K_e * dS]        |
+-----------------------+-----------------------+   +------------------------+------------------------+
                        |                                                    |
                        +----------------------------------+-----------------+
                                                           |
                                                           v
                               +-------------------------------------------------------+
                               |         Mô hình Động lực học Toàn phần (Lagrange II)  |
                               |            M(q) q_ddot + C(q, q_dot) q_dot + G(q)     |
                               |                    = U + Q_c(F_c, M_c)                |
                               +---------------------------+---------------------------+
                                                           |
                                                           v
                               +-------------------------------------------------------+
                               |             Kiến trúc Điều khiển Đa tầng              |
                               | 1. Động lực học ngược + Vòng ngoài PD không gian khớp |
                               | 2. Động lực học ngược + PD không gian thao tác        |
                               | 3. Bù & Hiệu chuẩn Lực cắt Gián tiếp                  |
                               | 4. Điều khiển Logic Mờ Kép (Dual-loop Fuzzy Control)  |
                               +-------------------------------------------------------+

Khung phân tích thiết lập điều kiện biên nghiêm ngặt:

  • Tránh vùng kỳ dị động học bằng cách kiểm soát định thức ma trận Jacobian $\det(J_q) \neq 0$.
  • Giới hạn không gian công tác của các góc quay khớp $\theta_i \in [\theta_{i,\min}, \theta_{i,\max}]$ và hành trình bàn máy $d_j \in [d_{j,\min}, d_{j,\max}]$.
  • Đảm bảo tính liên tục $C^2$ của quỹ đạo nội suy đường chạy dao để tránh gia tốc vô hạn gây rung động kết cấu.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu áp dụng thế giới quan bản thể học duy thực (Realism) kết hợp phương pháp luận thực chứng (Positivism) chặt chẽ. Thiết kế nghiên cứu tích hợp phương pháp giải tích giải thuật toán học với mô phỏng số động lực học tiên tiến.

Hệ thống nghiên cứu được thiết kế đa tầng:

  • Tầng 1 (Cấu trúc cơ cấu): Robot công nghiệp 6 bậc tự do nối tiếp (chuỗi khâu khớp mang đầu cắt spindle) kết hợp bàn máy di động 1–2 bậc tự do tịnh tiến/quay (chuỗi khâu khớp mang phôi).
  • Tầng 2 (Mô hình hóa quá trình cắt): Mô hình hóa tương tác vi phân dao - chi tiết dựa trên các thông số công nghệ: tốc độ cắt $v$ (m/ph), lượng chạy dao răng $S_z$ (mm/răng), lượng chạy dao phút $S_{ph}$ (mm/ph), chiều sâu phay $h$ (mm), chiều rộng phay $B$ (mm), và góc tiếp xúc dao $\psi$.
  • Tầng 3 (Thuật toán và Điều khiển): Thuật toán giải phi tuyến Newton-Raphson, bộ tích phân phương trình vi phân chuyển động Runge-Kutta bậc cao và mô phỏng trên nền tảng MATLAB/Simulink.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được thực hiện qua các bước tuần tự và kiểm chứng chéo nghiêm ngặt:

[Khởi tạo Tham số D-H & Cấu hình CAD]
         |
         v
[Thiết kế Quỹ đạo Động học & Tam diện Trùng theo]
         |
         v
[Giải Động học Ngược (Vị trí, Vận tốc, Gia tốc Khớp)]
         |
         v
[Tính toán Ma trận Khối lượng M(q), Coriolis C(q,q_dot), Thế năng G(q)]
         |
         v
[Mô hình hóa Lực cắt Cơ học & Chuyển đổi Tọa độ xyz_C_tar]
         |
         v
[Thiết lập Bộ điều khiển & Khối Hiệu chuẩn Lực cắt Gián tiếp]
         |
         v
[Mô phỏng Động lực học Toàn phần trên MATLAB/Simulink]
         |
         v
[Đánh giá Sai số Bám Quỹ đạo Khớp & Không gian Thao tác]

Phương pháp kiểm chứng chéo (Triangulation) được thực hiện giữa mô hình tính toán giải tích lý thuyết, mô hình hóa số học trên máy tính và đối chiếu với các bộ dữ liệu thực nghiệm chuẩn công bố quốc tế về lực cắt của dao phay ngón đầu phẳng và đầu cầu [24], [98].

Data và phân tích

Dữ liệu đầu vào của hệ thống được tham số hóa toàn diện từ các đối tượng công nghệ điển hình:

  1. Thông số động học và động lực học robot: Khối lượng các khâu $m_i$ (kg), tọa độ khối tâm $r_{Ci}$, ten-xơ quán tính $I_{Ci}$ ($\text{kg}\cdot\text{m}^2$), các thông số Denavit-Hartenberg ($a_i, d_i, \alpha_i, \theta_i$).
  2. Hệ số lực cắt thực nghiệm: Tập hợp các hệ số lực cắt tiếp tuyến, hướng kính, chiều trục cho vật liệu gia công:
    • Hệ số cắt vi phân: $K_{tc}, K_{rc}, K_{ac}$ ($\text{N/mm}^2$)
    • Hệ số ma sát mép cắt: $K_{te}, K_{re}, K_{ae}$ ($\text{N/mm}$)
    • Chiều dày cắt tức thời: $a_i(\theta_i, z) = S_z \sin\theta_i \sin\kappa$

Các thuật toán điều khiển tiên tiến được xây dựng và mô phỏng chi tiết:

  • Bộ điều khiển Động lực học ngược + Vòng ngoài PD trong không gian khớp: $$U = \hat{M}(q) \left( \ddot{q}_d + K_D \dot{e} + K_P e \right) + \hat{C}(q,\dot{q})\dot{q} + \hat{G}(q) - \hat{Q}$$ Trong đó sai số vị trí $e = q_d - q$, ma trận khuếch đại đường chéo $K_P, K_D > 0$.
  • Bộ điều khiển Động lực học ngược + PD trong không gian thao tác: Sử dụng ma trận Jacobian đảo $J^{-1}$ để ánh xạ trực tiếp sai số vị trí và vận tốc trên bề mặt gia công thành mô-men điều khiển khớp.
  • Bộ điều khiển tích hợp khối hiệu chuẩn lực cắt gián tiếp: Tự động ước lượng độ sai lệch lực cắt $\Delta Q = Q_{thực} - \hat{Q}_{mô hình}$ thông qua sai số gia tốc thực tế của các khâu để bù mô-men dẫn động thời gian thực.
  • Bộ điều khiển Logic Mờ (Fuzzy Logic Controller): Xây dựng hệ luật mờ kép (Dual-loop Fuzzy) gồm 49 luật hợp thành Mamdani/Takagi-Sugeno. Các biến ngôn ngữ vào ra được phân chia trên 7 tập mờ: Âm Lớn (AL), Âm Vừa (AV), Âm Nhỏ (AN), Không (Z), Dương Nhỏ (DN), Dương Vừa (DV), Dương Lớn (DL), sử dụng hàm thuộc hình tam giác và hình thang với phương pháp giải mờ trọng tâm (Center of Gravity).

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Phát hiện 1 (Mở rộng bậc tự do triệt tiêu tải trọng động và điểm kỳ dị): Việc bổ sung bàn máy chủ động $m$ bậc tự do phối hợp nhịp nhàng với robot 6 bậc tự do giúp giảm đỉnh mô-men dẫn động tại các khớp gốc (khớp 1, 2, 3) từ 35% đến 48% so với trường hợp bàn máy cố định khi phay cùng một biên dạng chi tiết thân bơm thủy lực. Chuyển động phối hợp của bàn máy đã đưa cấu hình robot luôn vận hành trong vùng tối ưu hóa độ cứng vững động lực học.
  2. Phát hiện 2 (Tính bất định của lực cắt là nguyên nhân cốt lõi gây trôi quỹ đạo): Mô phỏng cho thấy khi lực cắt thực tế sai lệch 20–30% so với mô hình lý thuyết (do dao động chiều sâu cắt hoặc vật liệu không đồng nhất), bộ điều khiển PD truyền thống để xảy ra sai lệch vị trí khớp tăng vọt, gây sai số bề mặt vượt quá $0,25\text{ mm}$.
  3. Phát hiện 3 (Hiệu quả vượt trội của giải thuật hiệu chuẩn lực cắt gián tiếp): Khối thuật toán hiệu chuẩn lực cắt gián tiếp đề xuất trong luận án đã triệt tiêu đến 92% ảnh hưởng của sai số lực cắt ngẫu nhiên, đưa sai lệch quỹ đạo của điểm mũi dao $O_E$ trên đường dụng cụ trở lại phạm vi dung sai cho phép ($< 0,02\text{ mm}$) mà không cần dùng đến cảm biến đo lực trực tiếp.
  4. Phát hiện 4 (Độ bền vững của Bộ điều khiển Mờ kép): Trong điều kiện cắt gián đoạn (quá trình vào dao và thoát dao tạo xung lực va đập bước nhảy), bộ điều khiển Fuzzy duy trì độ vọt lố gần như bằng 0 và thời gian xác lập nhanh hơn 40% so với bộ điều khiển PD tuyến tính hóa phản hồi chuẩn.
+---------------------------------------------------------------------------------------+
|                 SO SÁNH HIỆU QUẢ CÁC CẤU TRÚC ĐIỀU KHIỂN ROBOT PHAY                   |
+------------------------------------+-----------------------+--------------------------+
| Cấu trúc Bộ điều khiển             | Sai số Quỹ đạo Khớp   | Sai số Không gian Thao tác|
+------------------------------------+-----------------------+--------------------------+
| PD truyền thống (không mô hình)    | Lớn (~0,05 - 0,1 rad) | Kém (> 0,35 mm)          |
| Động lực học ngược + PD chuẩn      | Trung bình (~0,01 rad)| Khá (~0,12 mm)           |
| Động lực học ngược + PD + Bù Lực cắt| Rất nhỏ (<0,002 rad)  | Tốt (< 0,03 mm)          |
| Bộ điều khiển Logic Mờ kép (Fuzzy) | Tối ưu (<0,0008 rad)  | Xuất sắc (< 0,015 mm)    |
+------------------------------------+-----------------------+--------------------------+

Implications đa chiều

  • Về mặt Lý thuyết: Luận án hoàn thiện lý thuyết động lực học robot gia công cơ khí bằng việc xây dựng mô hình tường minh kết hợp lực cắt cơ học phi tuyến vào hệ phương trình vi phân chuyển động Lagrange của hệ đa vật thể nối tiếp mở rộng.
  • Về mặt Phương pháp luận: Cung cấp quy trình khép kín từ thiết kế quỹ đạo hình học (CAD/CAM) $\rightarrow$ động học vi phân $\rightarrow$ động lực học ngược $\rightarrow$ tổng hợp điều khiển mờ thích nghi, có thể áp dụng cho nhiều dạng gia công khác như mài, đánh bóng, cắt laser.
  • Về mặt Thực tiễn Công nghiệp: Mở ra khả năng ứng dụng các dòng robot công nghiệp phổ thông (chi phí thấp) vào các ứng dụng gia công đòi hỏi độ chính xác cao trong ngành công nghiệp phụ trợ, chế tạo khuôn mẫu, và gia công chi tiết hàng không cỡ lớn bằng cách bù sai số hoàn toàn thông qua thuật toán phần mềm.
  • Về mặt Chính sách và Xã hội: Đóng góp luận cứ khoa học quan trọng cho chiến lược tự chủ công nghệ tự động hóa sản xuất thông minh, giảm phụ thuộc vào việc nhập khẩu các trung tâm gia công 5 trục đắt tiền từ nước ngoài.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn nghiên cứu:

  1. Giả thiết vật rắn tuyệt đối (Rigid-body assumption): Luận án giả thiết các khâu và khớp của robot là hoàn toàn cứng vững, chưa tính đến biến dạng đàn hồi phân bố của thân khâu và độ rơ (backlash) của hộp giảm tốc sóng/hộp số hành tinh ở tần số kích động cao.
  2. Hiện tượng rung động tự kích (Chatter): Mô hình lực cắt chưa tích hợp hiệu ứng tái sinh phoi động (Dynamic regenerative chatter stability lobes) ở dải tốc độ trục chính rất cao.
  3. Phạm vi kiểm nghiệm: Các kết quả chủ yếu được kiểm chứng trên các mô hình mô phỏng số chi tiết đa biến và dữ liệu thực nghiệm tham chiếu, chưa tiến hành thử nghiệm cắt gọt kim loại phá hủy trực tiếp dài hạn trên hệ thống robot vật lý hoàn chỉnh.

Chương trình nghiên cứu 10 năm tiếp theo được vạch ra với các định hướng ưu tiên:

  • Mở rộng mô hình hóa động lực học đàn hồi khâu khớp (Flexible joint/link dynamics) kết hợp phương pháp phần tử hữu hạn (FEM).
  • Tích hợp mạng nơ-ron sâu (Deep Reinforcement Learning) và bộ quan sát trạng thái mở rộng (Extended State Observer - ESO) để tự động nhận dạng mòn dao và biến thiên cơ lý tính của phôi theo thời gian thực.
  • Thiết kế hệ thống thử nghiệm thực tế với thiết bị Laser Tracker theo dõi trực tiếp khâu thao tác để đóng kín vòng phản hồi vị trí không gian thực.
  • Nghiên cứu tối ưu hóa đa mục tiêu: giảm tiêu hao năng lượng động cơ khớp kết hợp nâng cao chất lượng độ nhám bề mặt gia công.

Tác động và ảnh hưởng

  • Ảnh hưởng Học thuật: Đóng góp tài liệu tham khảo nền tảng cho các nhóm nghiên cứu cơ điện tử, robot công nghiệp và gia công áp lực cao tại Việt Nam và khu vực; mở ra hướng nghiên cứu mới về robot tác hợp (Cooperative Robot-Machining Table).
  • Chuyển đổi Công nghiệp: Hỗ trợ trực tiếp các doanh nghiệp sản xuất cơ khí chính xác, chế tạo ô tô, đóng tàu và công nghiệp hàng không trong việc tối ưu hóa dây chuyền, chuyển đổi các robot hàn/vận chuyển thành robot gia công phay mẫu với chi phí đầu tư thấp.
  • Lợi ích Xã hội: Thúc đẩy năng lực nội địa hóa công nghệ cao, nâng cao năng suất lao động và giảm thiểu rủi ro tai nạn lao động trong môi trường gia công cơ khí nặng nhọc, độc hại.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên ngành Cơ kỹ thuật / Cơ điện tử: Tiếp cận phương pháp thiết lập phương trình Lagrange và ma trận Jacobian cho hệ nhiều vật phức tạp.
  • Kỹ sư R&D trong các tập đoàn chế tạo máy: Ứng dụng trực tiếp thuật toán điều khiển động lực học ngược và giải thuật mờ để nâng cấp bộ điều khiển robot công nghiệp.
  • Nhà quản lý sản xuất và Doanh nghiệp vừa và nhỏ (SMEs): Có cơ sở kinh tế - kỹ thuật rõ ràng để lựa chọn đầu tư hệ thống robot phay linh hoạt thay vì các máy CNC 5 trục đắt đỏ.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc thiết lập thành công mô hình toán học động lực học tổng quát cho hệ robot – bàn máy có $n+m$ bậc tự do (chuỗi động học tác hợp), tích hợp tường minh véc-tơ lực suy rộng của lực cắt phân tố phi tuyến và mô-men cắt thông qua phương pháp ma trận truyền và tam diện trùng theo.

2. Điểm đổi mới về phương pháp luận so với các nghiên cứu trước đây? So với các nghiên cứu của Vosniakos & Matsas (2010) hay Lehmann et al. (2013), luận án không chỉ giải bài toán động lực học cho riêng robot mà mô hình hóa đồng thời tương tác nhiều vật giữa robot và bàn máy di động, đồng thời đề xuất giải thuật hiệu chuẩn lực cắt gián tiếp từ mô hình động lực học ngược mà không phụ thuộc vào cảm biến lực đầu dao.

3. Phát hiện bất ngờ nhất được hỗ trợ bởi dữ liệu là gì? Bàn máy di động 1–2 bậc tự do không chỉ đơn thuần mở rộng không gian làm việc mà còn có tác dụng tái phân bổ mô-men động lực học, giúp giảm tải mô-men đỉnh tại các khớp gốc của robot tới gần 50%, ngăn ngừa hiện tượng quá tải động cơ và giảm rung động kết cấu.

4. Giao thức tái lập nghiên cứu (Replication Protocol) có được cung cấp đầy đủ không? Luận án cung cấp đầy đủ và chi tiết toàn bộ bảng thông số Denavit-Hartenberg, tọa độ khối tâm, ma trận ten-xơ quán tính của các khâu, bảng hệ số lực cắt thực nghiệm, hệ phương trình vi phân chuyển động giải tích, hệ luật mờ 49 luật và sơ đồ khối mô phỏng trên MATLAB/Simulink, đảm bảo khả năng tái lập và phát triển nghiên cứu 100%.

5. Chương trình nghiên cứu 10 năm tới được phác thảo ra sao? Chương trình tập trung vào: (1) Mô hình hóa động lực học đàn hồi khâu khớp ở dải tần cao; (2) Tích hợp học máy thích nghi nhận dạng mòn dao; (3) Thực nghiệm gia công vật liệu siêu bền (Inconel, Titanium) trên hệ thống robot thực tế có giám sát bằng Laser Tracker.

Kết luận

  1. Luận án đã giải quyết trọn vẹn bài toán mô hình hóa động học tạo hình cho hệ robot – bàn máy $n+m$ bậc tự do gia công các bề mặt cong phức tạp thông qua phương pháp tam diện trùng theo và thuật toán lặp Newton-Raphson.
  2. Xây dựng thành công hệ phương trình vi phân chuyển động toàn phần của hệ thống đa vật thể dựa trên cơ học giải tích Lagrange II, xác định chính xác ảnh hưởng của lực cắt vi phân đến động lực học hệ thống.
  3. Phát triển phương pháp giải tích xác định phản lực liên kết tại các khớp động, tạo tiền đề kỹ thuật cho thiết kế, chế tạo cơ cấu robot gia công chuyên dụng.
  4. Thiết kế và kiểm chứng thành công bộ điều khiển động lực học ngược kết hợp vòng ngoài PD có khối hiệu chuẩn lực cắt gián tiếp, loại bỏ hiệu quả tác động của tính bất định lực cắt mà không cần cảm biến lực quang/áp điện trực tiếp.
  5. Ứng dụng xuất sắc bộ điều khiển Logic Mờ kép, nâng cao độ chính xác bám quỹ đạo thao tác và triệt tiêu rung động trong điều kiện cắt gián đoạn và thông số mô hình thiếu hụt.
  6. Mở ra ba hướng nghiên cứu tương lai đầy tiềm năng: động lực học đàn hồi khâu khớp, tự hành hóa nhận dạng thông số bằng trí tuệ nhân tạo, và tối ưu hóa công nghệ gia công tốc độ cao trên robot công nghiệp.
