I. Giới thiệu về Động cơ Điện Một Chiều Nam Châm Vĩnh Cửu
Động cơ điện một chiều nam châm vĩnh cửu là một loại máy điện quan trọng trong các ứng dụng công nghiệp và dân dụng hiện đại. Khác với động cơ truyền thống sử dụng chổi than, động cơ một chiều nam châm vĩnh cửu sử dụng chuyển mạch điện từ, cho phép hoạt động êm ái và hiệu suất cao. Cấu tạo của động cơ bao gồm stator (cặp nam châm vĩnh cửu), rotor (phần lõi quấn cuộn dây), chổi than và cổ góp (commutator). Động cơ này được ứng dụng rộng rãi trong các lĩnh vực như máy giặt, quạt làm mát máy tính, ổ đĩa quang, và các thiết bị văn phòng. Mật độ công suất của mô hình hóa động cơ điện một chiều này cao hơn hẳn so với động cơ truyền thống, với công suất từ vài W đến vài chục W, đảm bảo độ tin cậy cao và chi phí sản xuất hợp lý.
1.1. Cấu tạo và Nguyên lý Hoạt động
Mô hình hóa động cơ điện một chiều bắt đầu từ hiểu rõ cấu tạo của nó. Khi cấp điện áp một chiều vào mạch phần ứng, các thanh dẫn có dòng điện sẽ chịu tác động của lực Lorentz trong từ trường do stator sinh ra, khiến rotor quay. Sức phản điện động (back EMF) được cảm ứng khi cuộn dây cắt qua từ trường, ngược chiều dòng điện, giúp ổn định hoạt động của động cơ.
1.2. Ứng dụng Thực tiễn của Động cơ Điện Một Chiều
Mô hình hóa động cơ điện một chiều có ứng dụng rộng rãi trong các hệ thống điều khiển vị trí và tốc độ. Từ các ứng dụng nhỏ như quạt mát, máy in, đến các hệ thống điều khiển công nghiệp phức tạp. Hiểu rõ lý thuyết mô hình hóa động cơ điện là nền tảng để thiết kế các bộ điều khiển hiệu quả, đảm bảo độ chính xác vị trí và ổn định tốc độ trong các ứng dụng thực tế.
II. Phương trình Mô tả Động cơ Điện Một Chiều

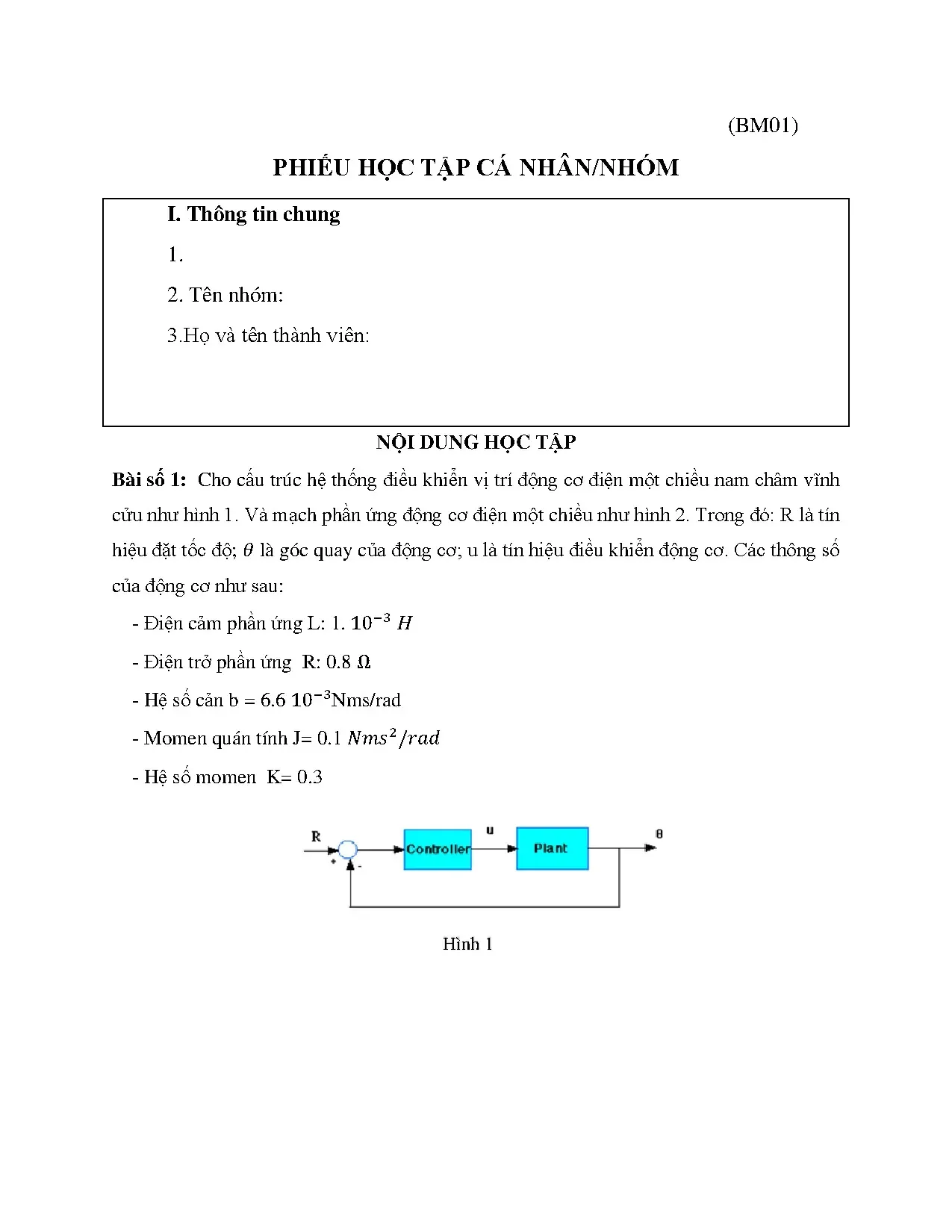

Mô phỏng động cơ điện một chiều đòi hỏi xây dựng các phương trình vi phân mô tả hành vi động học và điện từ của hệ thống. Dựa trên phân tích vật lý, ta có hai phương trình chính: phương trình mạch điện cho phần ứng và phương trình cơ học cho rotor. Phương trình mạch điện được viết từ luật Kirchhoff, trong khi phương trình cơ học xuất phát từ định luật Newton. Các thông số kỹ thuật như điện cảm L = 1×10⁻³ H, điện trở R = 0.8 Ω, hệ số cản b = 6.6×10⁻³ Nms/rad, momen quán tính J = 0.1 Nms²/rad, và hệ số momen K = 0.3 đóng vai trò quan trọng trong mô hình hóa động cơ điện một chiều. Các phương trình này là cơ sở cho việc xây dựng biểu đồ Bond Graph và thực hiện mô phỏng lý thuyết & mô phỏng trên phần mềm 20-sim.
2.1. Phương trình Mạch Điện Phần Ứng
Phương trình mạch điện được xác định từ luật Kirchhoff: u = iR + L(di/dt) + E_b, trong đó E_b là sức phản điện động. Mô hình hóa động cơ điện một chiều yêu cầu xác định chính xác các thông số như điện trở phần ứng R = 0.8 Ω và điện cảm L = 1×10⁻³ H. Phương trình này mô tả mối quan hệ giữa điện áp đầu vào, dòng điện, và sức phản điện động, là nền tảng cho lý thuyết mô hình hóa động cơ điện.
2.2. Phương trình Cơ học Rotor
Phương trình cơ học xuất phát từ định luật Newton: T = J(dω/dt) + bω, trong đó momen T = Ki. Với hệ số momen K = 0.3, momen quán tính J = 0.1 Nms²/rad, và hệ số cản b = 6.6×10⁻³ Nms/rad, ta có thể dự đoán hành vi động học. Mô phỏng động cơ điện một chiều sử dụng phương trình này để tính toán vận tốc góc và góc quay của rotor theo thời gian.
III. Xây dựng Biểu đồ Bond Graph cho Hệ thống Điều khiển
Biểu đồ Bond Graph là một công cụ mạnh mẽ để mô hình hóa động cơ điện một chiều bằng cách thể hiện sự tương tác năng lượng giữa các thành phần của hệ thống. Phương pháp này cho phép biểu diễn một cách trực quan các quá trình chuyển đổi năng lượng từ điện sang cơ học. Mô hình Bond Graph động cơ điện bao gồm các phần tử như nguồn điện áp (effort source), điện trở (resistor), điện cảm (inductor), momen quán tính (inertia), và hệ số cản (damping). Biểu đồ này giúp xác định các phương trình trạng thái của hệ thống một cách hệ thống. Việc xây dựng Bond Graph cho hệ thống điều khiển động cơ điện một chiều cải thiện việc mô phỏng lý thuyết và cho phép kiểm chứng các phương trình trước khi triển khai mô phỏng trên máy tính.
3.1. Thành phần chính của Bond Graph
Bond Graph mô hình hóa động cơ điện một chiều gồm các thành phần: Se (source effort - nguồn điện áp), R (resistance - điện trở 0.8 Ω), I (inductance - điện cảm 1×10⁻³ H), C, TF (transformer - biến áp), và các phần tử cơ học. Mỗi kết nối (bond) biểu diễn dòng năng lượng với công suất = effort × flow. Xây dựng Bond Graph đòi hỏi hiểu rõ mối quan hệ nhân quả giữa các biến trong lý thuyết mô hình hóa động cơ điện.
3.2. Kết nối Điều khiển và Phản hồi
Hệ thống điều khiển vị trí động cơ điện một chiều sử dụng phản hồi góc quay để điều chỉnh tín hiệu điều khiển. Bond Graph hệ thống điều khiển thể hiện vòng kín: tín hiệu đặt R so sánh với phản hồi θ, tạo tín hiệu sai số điều khiển u. Mô phỏng với Bond Graph giúp kiểm chứng ổn định và hiệu suất của hệ thống trước khi triển khai trên phần mềm 20-sim.
IV. Mô phỏng và Đánh giá Đặc tính Hệ thống trên Phần mềm 20 sim
Mô phỏng động cơ điện một chiều trên phần mềm 20-sim là bước cuối cùng trong quy trình mô hình hóa động cơ điện một chiều: lý thuyết & mô phỏng. Phần mềm này cho phép chuyển đổi Bond Graph thành các phương trình vi phân tự động, sau đó tích phân số để thu được các kết quả mô phỏng. Các đặc tính quan trọng cần đánh giá bao gồm: đáp ứng bước nhảy (step response) của góc quay, sai số tĩnh (steady-state error), thời gian xác lập (settling time), và độ ổn định của hệ thống. Bằng cách thay đổi các thông số như hệ số điều khiển K hoặc thời gian đạo hàm Td, ta có thể tối ưu hóa hiệu suất hệ thống điều khiển động cơ điện. Kết quả mô phỏng lý thuyết trên 20-sim xác nhận tính chính xác của mô hình hóa động cơ điện một chiều và cung cấp cơ sở để thiết kế bộ điều khiển thực tế.
4.1. Thiết lập và Chạy Mô phỏng trên 20 sim
Để mô phỏng động cơ điện một chiều trên 20-sim, trước tiên cần nhập các thông số động cơ (L, R, J, b, K) vào mô hình Bond Graph đã xây dựng. Sau đó, phần mềm tự động chuyển đổi thành hệ phương trình vi phân và thực hiện tích phân số. Cần đặt các điều kiện ban đầu phù hợp và lựa chọn phương pháp tích phân (Euler, RK4) với bước thời gian thích hợp. Mô phỏng lý thuyết với tín hiệu đặt khác nhau (bước nhảy, dạng sóng) giúp đánh giá toàn diện hành vi hệ thống.
4.2. Phân tích Kết quả Mô phỏng và Tối ưu hóa
Kết quả mô phỏng cung cấp các đồ thị góc quay θ(t), vận tốc ω(t), và dòng điện i(t) theo thời gian. Phân tích các đặc tính như overshoot, settling time, steady-state error để đánh giá hiệu suất hệ thống điều khiển. Nếu cần tối ưu, điều chỉnh các tham số điều khiển và chạy lại mô phỏng lý thuyết & mô phỏng cho đến khi đạt yêu cầu thiết kế. Kết quả này là cơ sở để thực thi trên hệ thống thực tế.
