Báo Cáo Nghiên Cứu Khoa Học: Chế Tạo Mô Hình Các Cảm Biến Trên Động Cơ Ô Tô Phục Vụ Đào Tạo Và Chẩn Đoán Kỹ Thuật

Tóm tắt nghiên cứu

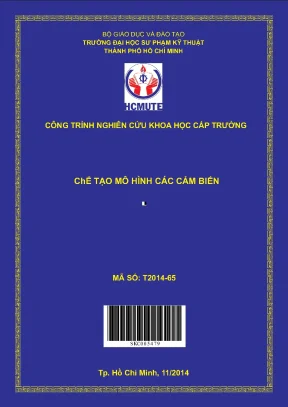

Nghiên cứu "Chế tạo mô hình các cảm biến" (Mã số đề tài: T2014-65), do GV.KS Nguyễn Tấn Lộc – Bộ môn Động cơ, Khoa Cơ khí Động lực, Trường Đại học Sư phạm Kỹ thuật TP.HCM làm chủ nhiệm, tập trung giải quyết bài toán: Làm thế nào để trực quan hóa, tích hợp đồng bộ và chuẩn hóa quy trình đo kiểm, chẩn đoán các loại cảm biến điều khiển điện tử trên động cơ xăng và diesel hiện đại nhằm nâng cao chất lượng đào tạo kỹ thuật ô tô?

Phương pháp tiếp cận của đề tài dựa trên việc kết hợp phân tích lý thuyết động cơ đốt trong, thu thập tài liệu kỹ thuật chính hãng (Toyota, Mitsubishi, Nissan, Ford...) và kỹ thuật thực nghiệm chế tạo phần cứng. Nhóm tác giả đã thiết kế, gia công một mô hình gá đặt di động 2 mặt gọn nhẹ, tích hợp hơn 9 cụm cảm biến cốt lõi và hệ thống phân phối nguồn điện chuẩn của ECU (Electronic Control Unit).

Kết quả nghiên cứu đã hoàn thiện một thiết bị dạy học trực quan kèm tập thuyết minh hướng dẫn chi tiết về cấu trúc, nguyên lý chuyển đổi tín hiệu, sơ đồ chân và thông số đo kiểm thực nghiệm (điện áp, điện trở, tần số xung). Đề tài mang lại giá trị ứng dụng cao, giúp sinh viên ngành Công nghệ Kỹ thuật Ô tô nhanh chóng kết nối giữa lý thuyết điều khiển tự động với kỹ năng chẩn đoán thực tế, đồng thời mở ra khả năng chuyển giao hiệu quả cho các cơ sở đào tạo nghề và trung tâm dịch vụ kỹ thuật ô tô trên toàn quốc.

Bối cảnh và tầm quan trọng

Thực trạng ứng dụng điện tử hóa trên ô tô

Ngành công nghiệp ô tô toàn cầu đã chứng kiến sự chuyển dịch mạnh mẽ từ các cơ cấu điều khiển cơ khí thuần túy sang hệ thống điều khiển điện tử thông minh. Để tối ưu hóa công suất, nâng cao hiệu suất nhiệt và đặc biệt là đáp ứng các quy chuẩn khí thải khắt khe (Euro 4, Euro 5, Euro 6), các dòng động cơ xăng (EFI, GDI) và động cơ diesel (Common Rail) đều dựa vào mạng lưới cảm biến dày đặc để giám sát liên tục mọi thông số vận hành của động cơ.

+-------------------------------------------------------------------+
|               MẠNG LƯỚI CẢM BIẾN ĐỘNG CƠ Ô TÔ                    |
|                                                                   |
| [Tải & Khí nạp]      [Nhiệt độ & Vị trí]     [Định thì & Phản hồi]|
| - MAF (Dây nhiệt)    - THA (Khí nạp)         - G / NE (Cam/Khuỷu) |
| - MAP (Chân không)   - THW (Nước làm mát)    - Oxygen Sensor      |
| - Karman / Van trượt - TPS / APP (Bướm ga)   - Knock (Kích nổ)    |
+---------------------------------+---------------------------------+
                                  | Tín hiệu Analog / Digital / Xung
                                  v
                  +-------------------------------+
                  |  ECU ĐIỀU KHIỂN TRUNG TÂM     |
                  |  (Tính toán lượng phun & IG)  |
                  +-------------------------------+

Khoảng trống trong công tác đào tạo kỹ thuật

Mặc dù lý thuyết điều khiển động cơ được giảng dạy đầy đủ, người học tại các trường đại học và cơ sở dạy nghề tại Việt Nam thường gặp nhiều khó khăn khi tiếp cận thiết bị thực tế:

  1. Tính chất "hộp đen": Các cảm biến trên xe nguyên bản thường bố trí khuất trong khoang động cơ, khiến sinh viên khó quan sát hình dáng thật, tiếp điểm chân cực và đường dây điện.
  2. Thiết bị nhập khẩu đắt đỏ: Các mô hình dạy học nhập ngoại có chi phí đầu tư rất lớn, giao diện đóng kín và thiếu tính tùy biến cho từng bài học thực hành đo kiểm.
  3. Thiếu sự liên kết hệ thống: Sinh viên khó hình dung mối liên hệ giữa các chuẩn tín hiệu (điện áp phân áp, xung số, tín hiệu nhiệt điện trở) với giải thuật xử lý bên trong vi xử lý của ECU.

Tính cấp thiết và tác động kỳ vọng

Đề tài T2014-65 ra đời đáp ứng trực tiếp nhu cầu hiện đại hóa phương tiện dạy học tại Khoa Cơ khí Động lực – HCMUTE. Việc chế tạo một mô hình tích hợp đầy đủ các dòng cảm biến phổ biến giúp giải quyết triệt để bài toán trực quan hóa giáo cụ, giảm chi phí đầu tư phòng thí nghiệm và chuẩn hóa quy trình phân tích hư hỏng cho kỹ sư, kỹ thuật viên tương lai.

Methodology và approach (Phương pháp và cách tiếp cận)

Nghiên cứu áp dụng quy trình thiết kế kỹ thuật thực nghiệm kết hợp chuẩn hóa sư phạm kỹ thuật (Engineering Design & Pedagogical Standardization), chia thành 4 giai đoạn chính:

+--------------------------------------------------------------------------+
|                       QUY TRÌNH THỰC HIỆN ĐỀ TÀI                         |
+--------------------------------------------------------------------------+
|  [Giai đoạn 1] Tổng hợp lý thuyết & Dữ liệu kỹ thuật chính hãng          |
|                (Toyota, Mitsubishi, Nissan, Bosch...)                    |
|                                   v                                      |
|  [Giai đoạn 2] Thiết kế phần cứng mô hình gá đặt 2 mặt di động          |
|                Tích hợp Panel phân chân cực & Giả lập cấp nguồn ECU      |
|                                   v                                      |
|  [Giai đoạn 3] Khảo sát thực nghiệm & Đo kiểm đặc tính tín hiệu           |
|                (VOM, Oscilloscope, nguồn chuẩn 5V/12V, tạo xung)        |
|                                   v                                      |
|  [Giai đoạn 4] Biên soạn tài liệu hướng dẫn kỹ thuật & Quy trình chẩn đoán|
+--------------------------------------------------------------------------+

1. Phân loại cấu trúc và nguyên lý chuyển đổi tín hiệu

Nhóm nghiên cứu phân loại toàn bộ hệ thống cảm biến động cơ thành 5 nhóm cấu trúc vật lý cơ bản:

  • Dạng biến trở phân áp (Potentiometer): Cảm biến vị trí bướm ga tuyến tính (TPS), cảm biến bàn đạp ga (APP).
  • Dạng nhiệt điện trở hệ số âm (NTC Thermistor): Cảm biến nhiệt độ khí nạp (THA), cảm biến nhiệt độ nước làm mát (THW).
  • Dạng phần tử bán dẫn / Hiệu ứng từ & Áp điện: Cảm biến áp suất đường ống nạp (MAP - màng Silicon Piezo-resistive), cảm biến kích nổ (Knock - Piezoelectric ceramic), cảm biến vị trí Hall.
  • Dạng cảm ứng điện từ biến thiên từ thông: Tín hiệu vị trí trục cam (G) và tốc độ trục khuỷu (NE).
  • Dạng tạo xoáy và quang / siêu âm: Cảm biến đo gió Karman (quang học và sóng siêu âm).

2. Thiết kế và chế tạo phần cứng

  • Khung gá di động: Kết cấu khung kim loại sơn tĩnh điện, trang bị bánh xe có khóa hãm, tối ưu hóa kích thước nhằm dễ dàng luân chuyển giữa các phòng học lý thuyết và xưởng thực hành động cơ.
  • Bố trí 2 mặt độc lập: Mặt trước và mặt sau được tận dụng tối đa để bố trí các cảm biến động cơ xăng và động cơ diesel, bô-bin đánh lửa, Igniter và mạch nguồn ECU.
  • Bảng trích xuất tín hiệu (Test Points): Các chân cực của từng cảm biến (VC, E2, VTA, PIM, KS, THA, THW...) được đưa ra cọc cắm tiêu chuẩn an toàn, cho phép sinh viên kết nối nhanh với đồng hồ vạn năng (VOM) hoặc máy hiện sóng (Oscilloscope) mà không làm hỏng giắc cắm zin.

3. Phương pháp đo kiểm và độ tin cậy dữ liệu

Mọi thông số đo kiểm thực nghiệm (điện áp $V$, điện trở $R$, tần số $f$) đều được đo đạc lặp lại ở nhiều chế độ tải/nhiệt độ giả lập, sau đó đối chiếu trực tiếp với sổ tay sửa chữa kỹ thuật (Workshop Manual) của các hãng sản xuất xe hơi lớn để đảm bảo tính chuẩn xác tuyệt đối.

Phát hiện chính và kết quả kỹ thuật

Đề tài đã hệ thống hóa và phân tích sâu các cơ chế vận hành của mạng lưới cảm biến cùng hệ thống cấp nguồn ECU:

1. Cơ chế cấp nguồn và quản lý điện áp tham chiếu của ECU

Nghiên cứu chỉ rõ hai phương thức điều khiển Rơ-le chính EFI (Main Relay):

  • Điều khiển trực tiếp từ công tắc máy (Contact IG): Dòng điện kích hoạt cuộn dây rơ-le ngay khi bật On.
  • Điều khiển thông qua vi xử lý ECU (Cực M-REL & IGSW): Phổ biến trên các dòng xe Toyota hiện đại, giúp ECU duy trì hoạt động thêm một khoảng thời gian sau khi tắt khóa để lưu trữ dữ liệu hiệu chuẩn và mã lỗi DTC trước khi ngắt hẳn rơ-le.

ECU thực hiện chuyển đổi nguồn cấp $12\text{V}$ từ ắc quy thành nguồn ổn áp $5\text{V}$ nội bộ (chân cực VC) để cung cấp cho bộ vi xử lý và cấp nguồn tham chiếu cho các cảm biến góc quay, cảm biến áp suất, đảm bảo tính ổn định của tín hiệu đo không bị ảnh hưởng bởi sự dao động điện áp của máy phát điện.

Sơ đồ phân phối điện áp chuẩn:
+--------------------------------------------------------------------------+
|                                                          v               |
|                                                Mạch hạ áp nội bộ         |
|            v                                                      v      |
|   Nguồn 5V Vi xử lý                              Cấp nguồn chuẩn VC (5V) |
+--------------------------------------------------------------------------+

2. So sánh đặc tính kỹ thuật của 4 thế hệ cảm biến lưu lượng khí nạp

Tiêu chí Đo gió Dây nhiệt (MAF) Cảm biến Chân không (MAP) Đo gió Cánh trượt (VAF) Đo gió Karman (Vortex)
Nguyên lý đo Làm nguội dây Platin qua mạch cầu Wheatstone Màng bán dẫn biến dạng áp điện (Silicon) Cánh gạt cơ khí quay điện thế kế Tạo dòng xoáy Karman đo bằng quang/siêu âm
Đại lượng đo Khối lượng không khí nạp ($kg/h$) Áp suất tuyệt đối đường ống nạp ($kPa$) Thể tích dòng khí ($m^3/h$) Tần số dòng xoáy xung vuông ($Hz$)
Bù nhiệt & Độ cao Tự động bù qua điện trở nhiệt tích hợp Cần cảm biến độ cao (HAC) bổ trợ Phụ thuộc cảm biến THA & vít chỉnh CO Tích hợp cảm biến HAC & THA bên trong
Độ nhạy & Cản gió Rất cao, sức cản dòng nạp cực nhỏ Cao, không gây cản trở đường ống nạp Chậm, quán tính cánh gạt cơ khí lớn Cao, kích thước nhỏ gọn
Trạng thái ứng dụng Rất phổ biến trên xe đời mới Rất phổ biến (Toyota, Honda...) Đã ngưng sử dụng (xe trước 1989) Sử dụng trên Mitsubishi, Toyota cũ

3. Phân tích đặc tính cảm biến nhiệt độ và góc mở bướm ga

Cảm biến nhiệt độ (THA, THW)

Sử dụng nhiệt điện trở hệ số nhiệt âm (NTC):

  • Khi nhiệt độ động cơ thấp ($< 20^\circ\text{C}$ với khí nạp, $< 80^\circ\text{C}$ với nước làm mát), điện trở cảm biến tăng cao $\rightarrow$ điện áp rơi tại chân tín hiệu tăng $\rightarrow$ ECU nhận biết động cơ đang nguội để tăng thời gian mở kim phun, bù ga cầm chừng và tăng góc đánh lửa sớm.
  • Cơ chế dự phòng sự cố (Failsafe Mode): Khi mạch cảm biến bị đứt hoặc ngắn mạch, ECU tự động gán giá trị mặc định cố định ($20^\circ\text{C}$ cho THA, $80^\circ\text{C}$ cho THW) và bật sáng đèn Check Engine để xe duy trì khả năng di chuyển đến trạm dịch vụ.

Cảm biến vị trí bướm ga (TPS) & Bàn đạp ga (APP)

  • Dòng tiếp điểm cơ khí: Chỉ báo tín hiệu On/Off ở 2 trạng thái Cầm chừng (IDL) và Toàn tải (PSW).
  • Dòng tuyến tính (Biến trở): Cho tín hiệu điện áp tăng tuyến tính từ $0.5\text{V} \rightarrow 4.5\text{V}$ tỷ lệ thuận với độ mở góc bướm ga.
  • Dòng hiệu ứng Hall (Không tiếp xúc): Sử dụng IC Hall xoay trong từ trường nam châm vĩnh cửu. Thiết kế kênh đôi tín hiệu kép (VTA1, VTA2 hoặc VPA1, VPA2) tạo độ lệch điện áp song song, giúp ECU phát hiện tức thì mọi sai lệch tín hiệu trong hệ thống điều khiển bướm ga thông minh ETCS-i.
Đặc tính điện áp cảm biến bàn đạp ga kênh đôi (ETCS-i):
Điện áp (V)
     0% (Nhả ga)                       100% (Đạp hết ga)

4. Cơ chế tạo xung định thì đánh lửa và phân phối nhiên liệu (Tín hiệu G và NE)

Nghiên cứu đã làm rõ cấu trúc rotor và cuộn dây cảm ứng điện từ:

  • Tín hiệu NE (Engine Speed): Nhận biết tốc độ trục khuỷu và vị trí góc quay từng máy qua rotor nhiều răng (24 hoặc 36-2 răng).
  • Tín hiệu G (Camshaft Position): Nhận biết điểm chết trên (TDC) kỳ nén của xy lanh số 1 qua rotor ít răng (1, 2, 4 răng).
  • Biên độ điện áp xoay chiều tăng theo tốc độ quay của động cơ, được mạch tạo xung trong IC đánh lửa / ECU nắn thành tín hiệu xung vuông chuẩn để kích hoạt tầng công suất bô-bin và vòi phun xăng.

Đóng góp khoa học và giá trị thực tiễn

+-------------------------------------------------------------------------+
|                  ĐÓNG GÓP TOÀN DIỆN CỦA ĐỀ TÀI T2014-65                 |
+------------------------------------+------------------------------------+
|       ĐÓNG GÓP KHOA HỌC / SƯ PHẠM  |        ỨNG DỤNG THỰC TIỄN          |
+------------------------------------+------------------------------------+
| 1. Hệ thống hóa giải thuật điều    | 1. Giáo cụ trực quan tại xưởng     |
|    khiển động cơ từ góc độ cảm biến|    thực tập Động cơ - HCMUTE.      |
|                                    |                                    |
| 2. Phương pháp tích hợp đa module  | 2. Chuyển giao công nghệ làm mô    |
|    trên khung gá 2 mặt linh hoạt.  |    hình cho các trường dạy nghề.   |
|                                    |                                    |
| 3. Chuẩn hóa quy trình đo kiểm     | 3. Sổ tay tra cứu chẩn đoán pan    |
|    đặc tính cảm biến tĩnh & động.  |    nhanh cho kỹ thuật viên Garage. |
+------------------------------------+------------------------------------+

Đóng góp về mặt học thuật và phương pháp luận

  1. Hệ thống hóa lý thuyết điều khiển tự động động cơ: Đề tài không chỉ mô tả riêng lẻ từng cảm biến mà đặt chúng trong bức tranh tổng thể của hệ thống điều khiển tỷ lệ hòa khí $A/F = 14.7:1$ và góc đánh lửa tối ưu.
  2. Đổi mới phương pháp giảng dạy kỹ thuật: Cung cấp giải pháp dạy học kết hợp giữa bài giảng lý thuyết trình chiếu và thao tác đo đạc thực chứng trên mô hình, giúp sinh viên phát triển tư duy chẩn đoán hệ thống (Systems-level Diagnostic Thinking).

Giá trị thực tiễn và chuyển giao công nghệ

  • Tiết kiệm chi phí trang thiết bị: Chi phí chế tạo mô hình nội địa hóa chỉ bằng 20-30% so với thiết bị nhập ngoại có tính năng tương đương.
  • Tài liệu hướng dẫn hoàn chỉnh: Tập tài liệu 60 trang đi kèm là cẩm nang kỹ thuật thực hành chuẩn mực, cung cấp đầy đủ sơ đồ chân, bảng tra cứu giá trị điện trở/điện áp và các bước khắc phục sự cố.
  • Khả năng nhân rộng: Mô hình có kết cấu module hóa rõ ràng, dễ dàng gia công hàng loạt để trang bị cho các trường Cao đẳng nghề, Trung cấp nghề và trung tâm đào tạo nội bộ của các hãng xe.

Đối tượng quan tâm và giá trị ứng dụng

  1. Giảng viên và Nghiên cứu sinh ngành Kỹ thuật Ô tô:

    • Sử dụng làm công cụ trực quan trong các học phần: Thực tập Động cơ, Hệ thống Điện - Điện tử Ô tô, Kỹ thuật Chẩn đoán Ô tô.
    • Nền tảng phát triển các module tạo pan lỗi giả lập (Fault Injection) phục vụ nghiên cứu chẩn đoán nâng cao.

  2. Sinh viên Đại học và Cao đẳng khối Kỹ thuật Động lực:

    • Làm quen trực quan với linh kiện ô tô thực tế; rèn luyện kỹ năng sử dụng máy đo chuyên dụng (VOM, Máy hiện sóng, Máy đọc lỗi chẩn đoán OBD-II).
    • Nắm vững giải thuật xử lý tín hiệu để phục vụ các đồ án tốt nghiệp thiết kế ECU động cơ mini hoặc xe tiết kiệm nhiên liệu.

  3. Kỹ thuật viên tại các Trung tâm Dịch vụ & Garage Ô tô:

    • Nắm chắc bản chất vật lý của từng cảm biến để không thay thế linh kiện bừa bãi khi gặp lỗi, nâng cao độ chính xác khi phân tích dữ liệu động (Live Data Parameter List).

Câu hỏi thường gặp (FAQ)

1. Phát hiện kỹ thuật quan trọng nhất trong đề tài này là gì?

Điểm mấu chốt là đề tài đã làm rõ cơ chế quản lý mạch nguồn $5\text{V}$ nội bộ của ECU và cơ chế bù trừ tín hiệu giữa các cảm biến (ví dụ: cảm biến dây nhiệt tự bù nhiệt/độ cao, sự kết hợp giữa tín hiệu G và NE để định kỳ phun xăng).

2. Mô hình có điểm gì đặc biệt so với các thiết bị đào tạo cảm biến khác?

Mô hình được thiết kế 2 mặt độc lập, gá trên khung di động gọn nhẹ, tích hợp đồng thời cả cảm biến động cơ xăng và diesel từ cổ điển (van trượt, Karman) đến hiện đại (dây nhiệt, phần tử Hall). Toàn bộ các chân cực đều có điểm đo kiểm an toàn bên ngoài.

3. Các thông số đo kiểm trong tài liệu có thể áp dụng cho các dòng xe khác không?

Có. Mặc dù số liệu chi tiết trong báo cáo lấy chuẩn từ Toyota và Mitsubishi, các nguyên lý điện áp tham chiếu ($5\text{V}$), đặc tính nhiệt điện trở NTC hay dạng sóng xung xoay chiều của cảm biến từ đều là chuẩn công nghiệp chung của hầu hết các hãng xe (Honda, Nissan, Hyundai, Ford...).

4. Khi cảm biến nhiệt độ nước làm mát (THW) bị đứt dây, động cơ sẽ xuất hiện hiện tượng gì?

ECU sẽ kích hoạt chế độ Failsafe với nhiệt độ gán định trước là $80^\circ\text{C}$ và bật đèn Check Engine. Ở trạng thái nguội máy lúc mới khởi động, xe sẽ khó nổ, rung giật và chạy cầm chừng không ổn định do hỗn hợp hòa khí bị nghèo.

5. Hướng phát triển tiếp theo của đề tài là gì?

Tích hợp thêm bộ vi xử lý tạo pan lỗi tự động có bàn phím điều khiển, mở rộng giao tiếp mạng truyền thông CAN-bus, LIN-bus và phát triển module cảm biến trên các dòng xe Hybrid / Electric Vehicle (EV).

Kết luận

Đề tài nghiên cứu khoa học cấp trường "Chế tạo mô hình các cảm biến" (Mã số: T2014-65) do GV.KS Nguyễn Tấn Lộc chủ nhiệm đã hoàn thành xuất sắc các mục tiêu đề ra:

  • Chế tạo thành công thiết bị thực hành trực quan, thẩm mỹ, có tính ứng dụng cao.
  • Xây dựng hệ thống tài liệu hướng dẫn kỹ thuật chi tiết về cấu trúc, nguyên lý và quy trình đo kiểm chẩn đoán hệ thống cảm biến ô tô.

Sản phẩm nghiên cứu không chỉ góp phần nâng cao chất lượng đào tạo tại Trường Đại học Sư phạm Kỹ thuật TP.HCM mà còn là hình mẫu tiêu biểu cho việc tự chủ sản xuất trang thiết bị dạy học kỹ thuật chất lượng cao, phục vụ hiệu quả nhu cầu phát triển nguồn nhân lực chất lượng cao cho ngành công nghiệp ô tô Việt Nam.
