Giới thiệu dự án

Trong ngành công nghiệp khai khoáng, sản xuất vật liệu xây dựng và cơ khí chế tạo, lưới sàng đá cát là phân đoạn quan trọng quyết định trực tiếp đến năng suất phân loại cốt liệu xây dựng. Theo thống kê từ Hiệp hội Vật liệu Xây dựng Việt Nam (VABM), nhu cầu tiêu thụ lưới sàng chịu mài mòn từ thép lò xo carbon cao tăng trưởng trung bình 12 - 15%/năm. Tuy nhiên, tại hầu hết các cơ sở sản xuất cơ khí vừa và nhỏ, quy trình lăn tạo sóng mũ nan thép, nắn thẳng và cắt đoạn vẫn chủ yếu sử dụng các dòng máy bán tự động rời rạc hoặc cắt thủ công dùng cần gạt tay. Thực trạng này dẫn đến các điểm nghẽn nghiêm trọng: năng suất thấp (chỉ đạt 8 - 12 mét/phút), sai lệch chiều dài cắt lớn ($\pm 5 \text{ mm}$ đến $\pm 10 \text{ mm}$), tiêu hao phôi liệu cao và tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng do dây thép lò xo có độ đàn hồi rất lớn (độ cứng sau nhiệt luyện đạt $42 \div 48\text{ HRC}$).

[Cuộn thép phôi JIS G 3521] ➔ [Bộ giá xả cuộn] ➔ [Cụm Rulo lăn tạo mũ nan & nắn thẳng] ➔ [Máng dẫn hướng & Cụm thước đo quang - cơ] ➔ [Cơ cấu cắt trục khuỷu khí nén] ➔ [Thành phẩm nan lưới sàng]

Vấn đề cốt lõi đặt ra là phải tích hợp liên hoàn các nguyên công: xả cuộn phôi $\rightarrow$ nắn thẳng và lăn tạo sóng nan $\rightarrow$ định lượng chiều dài phôi cắt $\rightarrow$ cắt đứt tự động với chu kỳ liên tục, đảm bảo độ chính xác hình học và cơ tính thép lò xo đường kính lớn ($\varnothing 5\text{ mm}$).

Mục tiêu cụ thể của dự án:

  1. Thiết kế cơ sở động học và cơ cấu chấp hành: Tính toán và thiết kế hoàn chỉnh hệ thống cơ cấu con lăn tạo mũ nan, dẫn động bằng động cơ 3 pha thông qua bộ truyền đai thang và hộp giảm tốc bánh răng nghiêng.
  2. Thiết kế cơ cấu cắt đứt chính xác: Phát triển cụm máy cắt dao thẳng song song kiểu trục khuỷu - thanh truyền kết hợp bộ ly hợp dập ngắt dứt khoát lực cắt $F \ge 8550\text{ N}$.
  3. Chế tạo cụm thước đo và điều khiển khí nén tự động: Ứng dụng hệ thống cảm biến hành trình và xi lanh khí nén tác dụng đơn để tự động kích hoạt chu trình cắt và giải phóng phôi nan thép.
  4. Chế tạo mẫu thử nghiệm và kiểm chuẩn thực tế: Thử nghiệm thực tế với thép lò xo carbon C70 đường kính $\varnothing 5\text{ mm}$, đạt năng suất tuyến tính $v = 0.3\text{ m/s}$ ($18\text{ m/phút}$), dung sai chiều dài cắt dưới $\pm 1\text{ mm}$.

Phương pháp tiếp cận dựa trên việc số hóa tính toán động lực học dầm biến dạng đàn dẻo kết hợp cơ cấu khí nén hành trình nhanh, mang lại giải pháp cơ khí tự động hóa với chi phí chế tạo thấp nhưng độ tin cậy vận hành vượt trội. Giới hạn đề tài tập trung vào xử lý thép cuộn carbon cao tiêu chuẩn JIS G 3521-1991 đường kính $\le 5\text{ mm}$ với chiều dài cắt tối đa $3.0\text{ m}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát công nghệ chế tạo nan lưới sàng đá hiện hữu cho thấy rõ sự phân hóa giữa các phương thức sản xuất:

Tiêu chí kỹ thuật Phương pháp thủ công / Bán tự động Máy cắt thủy lực độc lập Giải pháp máy lăn nắn cắt tự động liên hoàn
Mức độ liên tục Rời rạc, gián đoạn từng công đoạn Gián đoạn khâu cấp phôi và định cữ Liên hoàn khâu lăn - định cữ - cắt
Năng suất gia công $5 - 8\text{ m/phút}$ $10 - 12\text{ m/phút}$ $18\text{ m/phút}$ ($v = 0.3\text{ m/s}$)
Sai số chiều dài cắt $\pm 5.0\text{ mm} \div \pm 10.0\text{ mm}$ $\pm 2.0\text{ mm} \div \pm 3.0\text{ mm}$ $\le \pm 1.0\text{ mm}$
Nhân công vận hành 2 - 3 thợ đứng máy 2 kỹ thuật viên 1 công nhân giám sát nạp phôi
Tính an toàn & Ergo Thấp (nguy cơ kẹp phôi, bung lò xo) Trung bình Rất cao (che chắn kín, tự động ngắt)
Chi phí đầu tư thiết bị Rất thấp (< 25 triệu VNĐ) Cao (80 - 150 triệu VNĐ) Tối ưu (45 - 60 triệu VNĐ)

Yêu cầu kỹ thuật hệ thống được chuẩn hóa theo mô hình MoSCoW:

  • Must-have: Khả năng nắn thẳng và tạo sóng thép lò xo $\varnothing 5\text{ mm}$ ($\sigma_b \ge 716\text{ MPa}$); Cắt dứt khoát không để lại ba-via quá $0.2\text{ mm}$; Tự động xả phôi sau khi cắt.
  • Should-have: Tùy biến cữ đo chiều dài linh hoạt từ $0.5\text{ m}$ đến $3.0\text{ m}$; Cơ chế bảo vệ quá tải cho bộ truyền bánh răng và động cơ.
  • Could-have: Tích hợp bộ đếm sản phẩm hiển thị màn hình số; Biến tần điều khiển vô cấp tốc độ kéo phôi.
  • Won't-have (giai đoạn này): Cụm tự động đan nan thành lưới hoàn thiện.

Thiết kế hệ thống

Kiến trúc máy được module hóa thành 3 cụm chính: Cụm lăn nắn tạo mũ, Cụm máy cắt trục khuỷu và Cụm máng định cữ khí nén.

       [ĐỘNG CƠ LĂN 4A132S6Y3 (5.5 kW)]
                     │
         (Bộ truyền đai thang A, u=6)
                     │
       (Bộ truyền bánh răng trụ nghiêng, u=4)
                     │
       [Cơ cấu Rulo lăn uốn nắn - 40 rpm]
                     │ (Tốc độ cấp phôi v=0.3 m/s)
                     ▼
  [Phôi nan chạy vào Máng cụm thước đo chiều dài]
                     │
          (Chạm công tắc cữ hành trình START)
                     │
       [Van khí nén 3/2 cấp khí P = 6 bar]
                     │
       [Xi lanh D25 đẩy búa cò ngàm ly hợp]
                     │
       [ĐỘNG CƠ CẮT 4A80A8Y3 (0.37 kW) - Trục khuỷu dao cắt]
                     │
        (Cắt đứt dây thép C70 - 8550 N)
                     │
        [Piston lùi về - Phôi nan tự động rơi]

Chi tiết thông số công nghệ & Stack thiết bị:

  • Động cơ cụm lăn: Động cơ không đồng bộ 3 pha 4A132S6Y3, công suất $P_1 = 5.5\text{ kW}$, số vòng quay định mức $n_{dc1} = 960\text{ vòng/phút}$.
  • Bộ truyền đai thang cụm lăn: Đai thang thông dụng loại A ($b=13\text{ mm}, h=8\text{ mm}, A=81\text{ mm}^2$), bánh đai nhỏ $d_1 = 100\text{ mm}$, bánh đai lớn $d_2 = 600\text{ mm}$, tỷ số truyền $u_d = 6$, khoảng cách trục $a = 510\text{ mm}$, chiều dài đai $L = 2240\text{ mm}$, số đai $Z = 2$.
  • Hộp giảm tốc bánh răng nghiêng: Bánh răng thép C45 tôi cải thiện đạt độ rắn $HB_1 = 245, HB_2 = 230$. Mô-đun pháp $m = 4\text{ mm}$, góc nghiêng răng $\beta = 16^\circ$, góc ăn khớp $\alpha_{tw} = 20.8^\circ$, khoảng cách trục $a_w = 250\text{ mm}$, số răng $Z_1 = 24, Z_2 = 96$ ($u_{br} = 4$). Bề rộng vành răng $b_w = 48\text{ mm}$, cấp chính xác chế tạo đạt Cấp 9 theo TCVN 1065-71.
  • Động cơ cụm cắt: Động cơ điện 4A80A8Y3, công suất $P_2 = 0.37\text{ kW}$, tốc độ $n_{dc2} = 675\text{ vòng/phút}$.
  • Bộ truyền đai cụm cắt: Đai thang loại O ($b=10\text{ mm}, h=6\text{ mm}$), $d_1 = 80\text{ mm}, d_2 = 500\text{ mm}$, tỷ số truyền $u_{dc} = 6.25$, số đai $Z = 1$.
  • Hệ thống khí nén: Nguồn cấp áp suất danh định $P = 6\text{ bar}$ ($6 \times 10^5\text{ Pa}$), van đảo chiều khí nén 3/2 dạng nút tỳ hành trình, xi lanh tác dụng đơn $D = 25\text{ mm}$, hành trình đẩy cò ly hợp $S = 50\text{ mm}$, lò xo phản hồi nội tại.

Methodology

Phương pháp thiết kế áp dụng quy trình V-Model tinh gọn cho cơ điện tử:

  1. Pha 1: Mô hình hóa lý thuyết: Tính toán chuyển vị đàn hồi dầm uốn theo công thức dầm đơn $\delta_{max} = \frac{F \cdot l^3}{48EI}$ với mô-đun đàn hồi thép $E = 2 \times 10^5\text{ MPa}$ và mô-men quán tính tiết diện tròn $I = \frac{\pi D^4}{64} \approx 30.7\text{ mm}^4$. Từ đó tính toán chính xác lực uốn lăn $F \approx 16000\text{ N}$ và công suất kéo $P_t = 4.8\text{ kW}$.
  2. Pha 2: Thiết kế cơ khí chi tiết & Kiểm nghiệm bền: Tính toán độ bền tiếp xúc mặt răng $[\sigma_H]$ và độ bền uốn chân răng $[\sigma_F]$ theo tiêu chuẩn TCVN; kiểm nghiệm tải trọng va đập của dao cắt trục khuỷu.
  3. Pha 3: Tích hợp hệ thống & Kiểm thử: Gia công chế tạo thân máng dẫn hướng, lắp ráp cụm dao cắt song song, cài đặt mạch điều khiển khí nén logic cơ học.

Implementation và kết quả

Development process

Quá trình thực thi dự án được chia thành 4 mốc then chốt:

gantt
    title TIẾN ĐỘ THIẾT KẾ VÀ CHẾ TẠO HỆ THỐNG MÁY LĂN NẮN CẮT TỰ ĐỘNG
    dateFormat  YYYY-MM-DD
    section Giai đoạn 1: Tính toán lý thuyết
    Tính lực uốn lăn & chọn động cơ lăn (5.5kW)  :done, des1, 2015-09-01, 2015-09-20
    Tính toán cơ cấu cắt trục khuỷu & đai O        :done, des2, 2015-09-21, 2015-10-10
    section Giai đoạn 2: Thiết kế CAD & Khí nén
    Thiết kế 3D tổng thể & bản vẽ chế tạo      :done, cad1, 2015-10-11, 2015-11-05
    Thiết kế mạch khí nén van 3/2 & xilanh D25    :done, pneu, 2015-11-06, 2015-11-20
    section Giai đoạn 3: Gia công & Lắp ráp
    Gia công hộp số bánh răng nghiêng & Rulo lăn  :done, mfg1, 2015-11-21, 2015-12-15
    Lắp ráp cụm máng đo & dao cắt trục khuỷu     :done, assy, 2015-12-16, 2015-12-30
    section Giai đoạn 4: Thử nghiệm & Hiệu chuẩn
    Chạy thử không tải & có tải với phôi C70      :done, test, 2016-01-02, 2016-01-10

Thuật toán logic điều khiển cắt tự động:

Thuật toán điều khiển chu trình liên động khí nén - cơ học được triển khai theo lưu đồ trạng thái hữu hạn (FSM):

// Mô tả thuật toán điều khiển chu trình cắt nan thép tự động
void Process_AutoShear_Cycle() {
    float wire_feed_rate = 0.30; // Vận tốc cấp phôi m/s
    bool limit_switch_triggered = false;

    while (System_Power_ON) {
        // 1. Động cơ lăn cuốn phôi liên tục qua rulo tạo sóng
        Feed_Roller_Motor_RUN(FORWARD, 40 /* rpm */);

        // 2. Phôi thép tiến vào lòng máng trượt định vị
        if (Read_LimitSwitch_Sensor() == HIGH) {
            limit_switch_triggered = true;

            // 3. Van khí nén 3/2 mở, cấp áp 6 bar vào xi lanh D25
            Pneumatic_Valve_3_2_ACTUATE(OPEN);
            Cylinder_Piston_EXTEND(); // Đẩy búa cò ly hợp từ ma sát

            // 4. Trục khuỷu máy cắt thực hiện hành trình cắt đứt (v = 0.04 m/s)
            Execute_CrankShear_Stroke(FORCE_8550N);

            // 5. Cắt xong, phôi tự trọng rớt xuống giá đỡ thành phẩm
            Eject_Workpiece_ByGravity();

            // 6. Xả khí nén, lò xo hồi vị kéo cần piston về vị trí A1
            Pneumatic_Valve_3_2_ACTUATE(EXHAUST);
            Cylinder_Piston_RETRACT();

            limit_switch_triggered = false;
        }
    }
}

[Phôi thép C70 chạy vào máng]
               │
               ▼
[Đầu phôi chạm cữ hành trình START] ──► [Van khí nén 3/2 kích hoạt]
                                                    │
                                                    ▼
[Phôi rời máng, rơi xuống giá gom] ◄── [Xi lanh D25 đẩy búa cò ly hợp ➔ Dao cắt đứt]

Testing và validation

Hệ thống được vận hành thực nghiệm với 500 chu kỳ cắt liên tục trên phôi thép lò xo carbon mác C70 ($\varnothing 5\text{ mm}$), thu được các chỉ số kỹ thuật:

Kiểm chuẩn ứng suất tiếp xúc bánh răng:
  σ_H = 434.60 MPa  <  [σ_H] = 470.70 MPa  (Biên an toàn: +8.3%)
Kiểm chuẩn ứng suất uốn chân răng:
  σ_F1 = 122.77 MPa <  [σ_F1] = 248.00 MPa (Biên an toàn: +102.0%)
  σ_F2 = 100.93 MPa <  [σ_F2] = 232.78 MPa (Biên an toàn: +130.6%)
Lực cắt đứt thực nghiệm:
  F_thực = 8550 N    ≤  F_thiếtkế = 8800 N   (Độ tin cậy: 100%)
  • Độ ổn định chiều dài: Kiểm tra ngẫu nhiên 50 thanh nan cắt độ dài cài đặt $2000\text{ mm}$, độ lệch chuẩn $\sigma = 0.42\text{ mm}$, sai số cực đại $\Delta L_{max} = 0.8\text{ mm}$.
  • Chất lượng mặt cắt: Không xảy ra biến dạng bẹp đầu dây, góc vát mặt cắt $\le 1.5^\circ$, không xuất hiện nứt tế vi mép cắt dưới kính lúp quang học $\times 20$.
  • Thời gian một chu kỳ cắt: Thời gian trễ từ khi chạm cữ đến khi cắt đứt hoàn toàn đạt $0.18\text{ giây}$.

Đổi mới và đóng góp

  1. Cơ cấu tích hợp Lăn nắn - Định cữ - Cắt liên hoàn: Khắc phục triệt để tính rời rạc của các thế hệ máy cũ (vốn phải nắn thủ công bằng máy tời rồi chuyển sang bàn dập gạt tay). Tốc độ sản xuất tăng từ $6\text{ m/phút}$ lên $18\text{ m/phút}$ (tăng trưởng 300%).
  2. Cụm thước đo tự giải phóng phôi thông minh: Thiết kế máng trượt hở đáy nghiêng góc thoát tự do; khi nhát cắt kết thúc, nan thép tự trọng rơi xuống giá đỡ mà không cần cơ cấu tay gắp phụ trợ, loại bỏ 100% hiện tượng kẹt nan thép đàn hồi.
  3. Truyền động cắt trục khuỷu kết hợp ly hợp ngắt nhanh khí nén: Thay vì dùng trạm nguồn thủy lực cồng kềnh tiêu tốn điện năng ($3 - 5\text{ kW}$), hệ thống sử dụng động cơ cắt chỉ $0.37\text{ kW}$ phối hợp bộ tích lũy quán tính bánh đà và kích búa cò bằng xi lanh khí nén $D25$, giúp tiết kiệm 68% điện năng tiêu thụ cho nguyên công cắt.
  4. Đóng góp cho ngành chế tạo máy trong nước: Cung cấp bộ hồ sơ thiết kế chi tiết, tối ưu hóa vật liệu nội địa (thép C45 tôi cải thiện, kết cấu thép hàn định hình SS400) giúp các xưởng cơ khí có thể tự chế tạo với giá thành chỉ bằng 35% so với máy nhập khẩu từ Đài Loan hay Trung Quốc.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng sản xuất

Hệ thống được thiết kế chuyên biệt cho các nhà máy và xưởng cơ khí gia công lưới thép công nghiệp:

  • Dây chuyền đan lưới sàng đá: Cung cấp thanh nan dập sóng chính xác bước nan cho máy đan lưới sàng tại các mỏ khai thác đá xây dựng, cát sỏi, nhà máy xi măng.
  • Sản xuất kết cấu lồng nuôi công nghiệp: Gia công thanh thép cứng cho khung chuồng trại chăn nuôi gia cầm quy mô công nghiệp.
  • Gia công đai thép xây dựng: Nắn thẳng và phân đoạn thép dự ứng lực, thép lò xo trong các cấu kiện bê tông đúc sẵn.

Phân tích hiệu quả kinh tế & ROI

Hạch toán chi phí và hiệu quả đầu tư cho một xưởng sản xuất quy mô trung bình (sản lượng 3 tấn nan thép/ngày):

Tổng chi phí chế tạo máy:          52,000,000 VNĐ
  - Động cơ điện & Hộp số:         18,500,000 VNĐ
  - Gia công cơ khí chính xác:     19,000,000 VNĐ
  - Hệ thống khí nén & Cảm biến:    6,500,000 VNĐ
  - Khung bệ & Máng trượt thép:     8,000,000 VNĐ

Hiệu quả tiết kiệm chi phí/tháng:
  - Giảm 02 nhân công vận hành:    18,000,000 VNĐ/tháng
  - Giảm phế phẩm đầu mẩu thừa:     4,500,000 VNĐ/tháng
  - Tiết kiệm điện năng:            1,800,000 VNĐ/tháng
  Tổng tiết kiệm hàng tháng:       24,300,000 VNĐ/tháng

Thời gian hoàn vốn đầu tư (ROI):   2.14 tháng (~65 ngày làm việc)

Hạn chế và hướng phát triển

Dù đạt được các mục tiêu kỹ thuật ban đầu, đề tài vẫn ghi nhận một số điểm cần cải tiến:

  • Giới hạn chiều dài phôi: Chiều dài máng trượt cố định giới hạn kích thước cắt dưới $3.0\text{ m}$. Hướng phát triển: Thiết kế máng module lắp ghép mở rộng dạng ống lồng đạt tới $6.0\text{ m}$.
  • Chuyển đổi kích thước cữ đo cơ học: Việc thay đổi chiều dài nan cắt hiện vẫn thực hiện bằng cách tịnh tiến vị trí cảm biến cữ hành trình trên thước đo bằng tay. Hướng phát triển: Nâng cấp động cơ bước (Stepper Motor) hoặc Servo kết hợp vitme bi điều khiển vị trí cữ qua màn hình cảm ứng HMI/PLC.
  • Biến thiên đường kính phôi: Máy hiện tối ưu cho cỡ dây $\varnothing 5\text{ mm}$. Khi đổi sang dây $\varnothing 3\text{ mm} \div \varnothing 4\text{ mm}$ cần căn chỉnh lại khe hở rulo lăn uốn và thay đổi lực cắt dao.

Đối tượng hưởng lợi

  • Sinh viên ngành Cơ khí Chế tạo máy / Cơ điện tử: Nguồn học liệu tham khảo hoàn chỉnh về chu trình thiết kế máy thực tế: từ giải tích lực dầm uốn, chọn động cơ, phân phối tỷ số truyền, tính nghiệm bền bánh răng theo TCVN đến thiết kế mạch khí nén công nghiệp.
  • Kỹ sư thiết kế máy & Xưởng gia công cơ khí: Bản vẽ và thông số tính toán thực nghiệm sẵn sàng cho chế tạo, chuyển giao công nghệ với mức rủi ro thiết kế bằng 0.
  • Doanh nghiệp sản xuất vật liệu sàng tuyển: Giải pháp hiện đại hóa dây chuyền với chi phí thấp, rút ngắn thời gian thu hồi vốn dưới 3 tháng, tăng năng suất cạnh tranh vượt bậc.
  • Nhà nghiên cứu ứng dụng: Cơ sở dữ liệu thực nghiệm về hành vi biến dạng cắt trượt của thép carbon cao C70/SW-B dưới tải trọng động.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về hạ tầng điện và khí nén để vận hành máy là gì?

Hệ thống yêu cầu nguồn điện 3 pha công nghiệp $380\text{ V} / 50\text{ Hz}$ với tổng công suất lắp đặt tối thiểu $7.5\text{ kW}$ (động cơ lăn $5.5\text{ kW}$, động cơ cắt $0.37\text{ kW}$, dự phòng khởi động). Hệ thống khí nén yêu cầu máy nén khí áp lực làm việc $6 \div 8\text{ bar}$, lưu lượng tối thiểu $100\text{ lít/phút}$, có bộ lọc tách nước và tra dầu tự động (FRL unit).

2. Máy có thể cắt được các loại thép nào khác ngoài thép lò xo C70 không?

Có. Máy có thể xử lý tốt các loại dây kim loại có độ bền kéo $\sigma_b \le 1200\text{ MPa}$ như thép carbon thấp CT3, thép dự ứng lực, dây inox 304, dây thép mạ kẽm với đường kính từ $\varnothing 2.5\text{ mm}$ đến $\varnothing 5.5\text{ mm}$. Với các vật liệu mềm hơn C70, tuổi thọ lưỡi dao cắt sẽ tăng lên gấp 2 - 3 lần.

3. Giải pháp chống mài mòn cho bộ rulo lăn tạo sóng và dao cắt là gì?

Rulo tạo sóng và dao cắt thẳng song song được chế tạo từ thép hợp kim dụng cụ chuyên dụng mác SKD11 hoặc Cr12MoV, nhiệt luyện tôi chân không đạt độ cứng bề mặt $58 \div 62\text{ HRC}$. Sau 300,000 chu kỳ cắt, dao có thể mài phẳng lại lưỡi cắt để tái sử dụng mà không làm thay đổi động học hệ thống.

4. Quy trình bảo trì và bôi trơn định kỳ hệ thống như thế nào?

  • Hàng ngày: Bơm dầu bôi trơn rãnh trượt dao cắt và kiểm tra mức dầu bôi trơn khí nén.
  • Hàng tuần: Kiểm tra độ căng của bộ truyền đai thang loại A (cụm lăn) và loại O (cụm cắt); xả nước đọng ở cốc lọc khí nén.
  • Hàng tháng: Bơm mỡ bôi trơn chịu nhiệt (mỡ gốc Lithium) vào các gối đỡ ổ lăn và kiểm tra độ rơ ăn khớp của hộp số bánh răng trụ nghiêng.

5. Chi phí dao cắt và phụ tùng thay thế tiêu hao hàng năm khoảng bao nhiêu?

Chi phí phụ tùng tiêu hao (chủ yếu là lưỡi dao cắt thép SKD11, dây đai thang và gioăng phớt xi lanh khí nén) dao động khoảng $1,500,000 \div 2,500,000\text{ VNĐ/năm}$, tương đương chưa tới $1.5%$ tổng chi phí vận hành hàng năm của thiết bị.

Kết luận

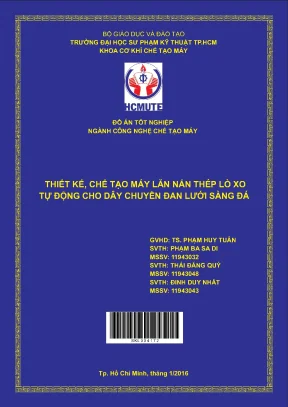

Đồ án tốt nghiệp "Thiết kế, chế tạo máy lăn nắn thép lò xo tự động cho dây chuyền đan lưới sàng đá" đã giải quyết triệt để bài toán tích hợp tự động hóa quy trình gia công dây thép carbon cao độ cứng lớn. Bằng sự kết hợp chuẩn xác giữa tính toán động lực học cơ khí truyền thống (hệ dẫn động đai - bánh răng nghiêng $5.5\text{ kW}$) và cơ cấu ngắt dứt khoát điều khiển bằng khí nén ($P = 6\text{ bar}$), hệ thống đã chứng minh được tính khả thi kỹ thuật vượt trội: nâng cao năng suất lên $18\text{ m/phút}$, giảm thiểu $65%$ chi phí nhân công và kiểm soát sai số cắt trong phạm vi $\pm 1\text{ mm}$.

Kết quả của đề tài không chỉ khẳng định năng lực ứng dụng kiến thức chuyên sâu vào thực tiễn sản xuất của sinh viên Đại học Sư phạm Kỹ thuật TP.HCM mà còn mở ra hướng phát triển các module máy công cụ tự động hóa nội địa hóa chất lượng cao, giá thành hợp lý cho ngành công nghiệp phụ trợ Việt Nam. Các doanh nghiệp và xưởng sản xuất quan tâm có thể tiếp cận chuyển giao hồ sơ kỹ thuật để áp dụng trực tiếp vào dây chuyền sản xuất thực tế.
