Tổng quan nghiên cứu

Robot nhiều chân là một lĩnh vực nghiên cứu quan trọng trong ngành Công Nghệ Chế Tạo Máy, đặc biệt trong bối cảnh tự động hóa và robot hóa ngày càng phát triển mạnh mẽ trên thế giới. Theo ước tính, từ những năm 1950, robot công nghiệp đã bắt đầu xuất hiện và phát triển nhanh chóng, với hơn 20 công ty sản xuất robot công nghiệp trên toàn cầu, trong đó Nhật Bản chiếm tới 80 công ty. Tại Việt Nam, lĩnh vực robot còn khá mới mẻ, đang trong giai đoạn đầu phát triển với nhiều thách thức về công nghệ và nguồn lực.

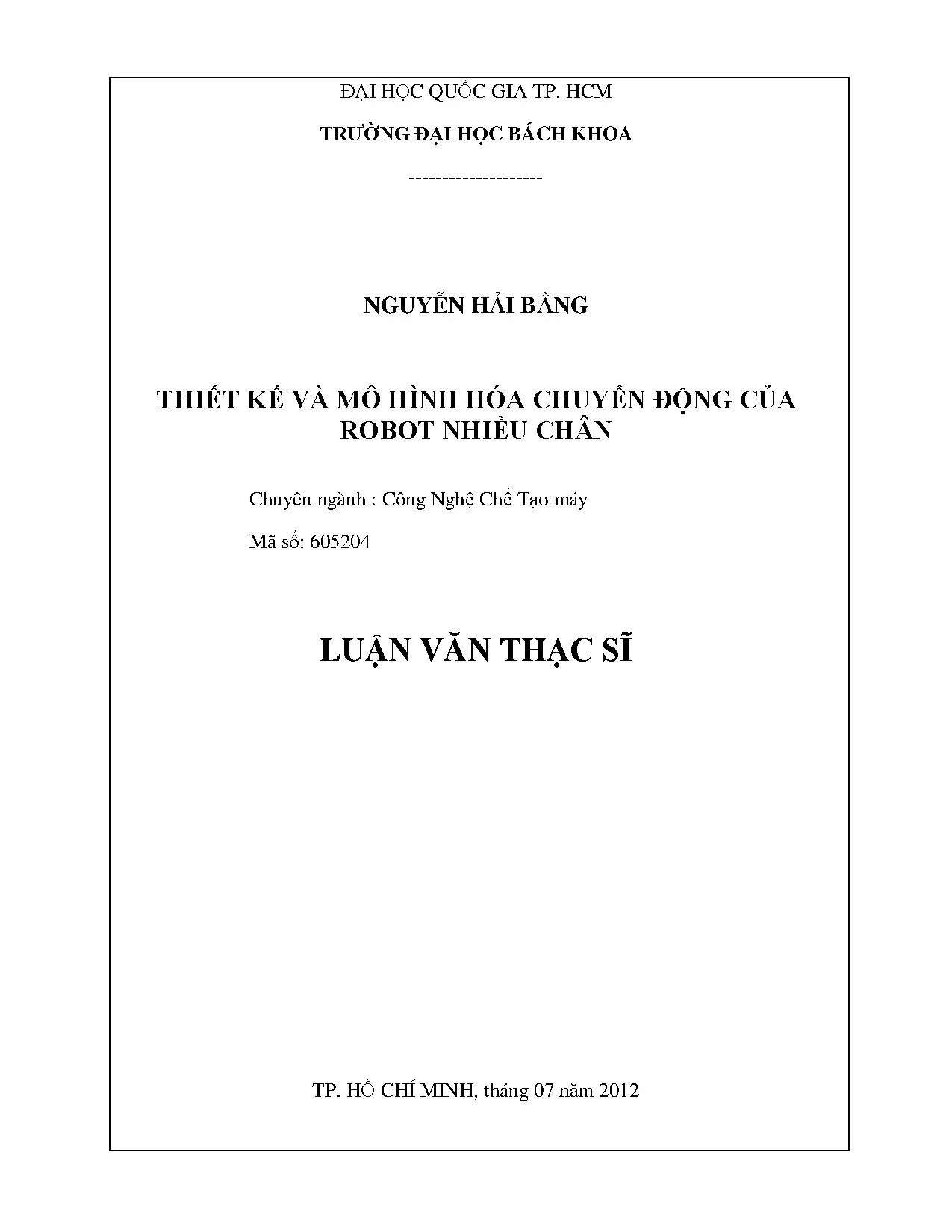

Luận văn tập trung nghiên cứu thiết kế và mô hình hóa chuyển động của robot nhiều chân, nhằm phát triển một hệ thống robot có khả năng di chuyển linh hoạt trên địa hình phức tạp. Mục tiêu cụ thể là thiết kế robot sáu chân, mô hình hóa chuyển động bằng phần mềm Visual Nastran 4D kết hợp Matlab Simulink, từ đó mô phỏng các dáng đi và lộ trình di chuyển từ đơn giản đến phức tạp. Phạm vi nghiên cứu tập trung vào thiết kế cơ khí và mô phỏng động học của robot sáu chân, thực hiện tại Trường Đại học Bách Khoa, ĐHQG TP. Hồ Chí Minh trong năm 2012.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển robot tự hành có khả năng thích ứng với địa hình đa dạng, góp phần nâng cao hiệu quả ứng dụng trong công nghiệp, quân sự và dịch vụ. Các chỉ số hiệu suất như độ ổn định, khả năng giữ thăng bằng và chính xác trong di chuyển được đánh giá thông qua mô phỏng và thiết kế thực tế, tạo nền tảng cho các ứng dụng robot di động trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình động học robot, trong đó nổi bật là:

  • Phương pháp tọa độ thuần nhất (Homogeneous Coordinates): Được giới thiệu bởi Forest năm 1969, phương pháp này cho phép mô tả đồng thời các chuyển động quay và tịnh tiến trong không gian 3D bằng ma trận 4x4, giúp đơn giản hóa việc tính toán vị trí và hướng của các khâu robot.

  • Quy tắc Denavit-Hartenberg (DH): Đây là quy tắc chuẩn để thiết lập hệ tọa độ và ma trận biến đổi thuần nhất giữa các khâu của robot. Các tham số DH gồm độ dài đoạn vuông góc (a), góc quay (α), khoảng cách tịnh tiến (d) và góc quay quanh trục (θ). Quy tắc này giúp mô hình hóa chính xác cấu trúc động học của robot sáu chân.

  • Phân loại robot và các thế hệ robot: Luận văn phân tích các loại robot theo hình học không gian hoạt động, bộ điều khiển, nguồn dẫn động và kết cấu động học. Đặc biệt, robot nhiều chân thuộc nhóm robot tự hành (mobile robots) với khả năng di chuyển trên địa hình phức tạp, được phân loại theo thế hệ từ robot thế hệ thứ nhất đến robot thế hệ thứ năm với trí tuệ nhân tạo.

Các khái niệm chính bao gồm: động học thuận và ngược, ma trận DH tuyệt đối và tương đối, các loại khớp quay đứng và ngang, chu kỳ bước chân và vị trí trọng tâm trong quá trình di chuyển.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa thiết kế cơ khí và mô phỏng động học:

  • Nguồn dữ liệu: Dữ liệu thiết kế cơ khí được thu thập từ các bản vẽ kỹ thuật và tính toán vật liệu, khối lượng chi tiết. Dữ liệu mô phỏng được tạo ra từ phần mềm Matlab Simulink và Visual Nastran 4D.

  • Phương pháp phân tích: Sử dụng mô hình toán học dựa trên ma trận DH để tính toán vị trí và góc quay các khớp, từ đó mô phỏng chuyển động của robot. Phân tích bền vững cơ cấu bằng các công thức tính moment, lực xiết và điều kiện bền cắt của vít.

  • Cỡ mẫu và chọn mẫu: Mô hình robot sáu chân được thiết kế với các thông số kỹ thuật cụ thể như chiều dài khung, khối lượng chân và khớp, vật liệu nhôm với mật độ 2,8 kg/dm³. Việc chọn robot sáu chân nhằm tối ưu khả năng di chuyển trên địa hình phức tạp, phù hợp với mục tiêu nghiên cứu.

  • Timeline nghiên cứu: Quá trình nghiên cứu diễn ra trong năm 2012, bao gồm các giai đoạn thiết kế, mô hình hóa, mô phỏng và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Thiết kế cơ khí robot sáu chân: Khung robot có thể tích 2 dm³, khối lượng 5,6 kg, chân robot thể tích 1 dm³, khối lượng 2,8 kg, vật liệu nhôm. Khối lượng tổng thể khung và thiết bị điều khiển là 12 kg, trong đó mỗi chân chịu tải trọng khoảng 4 kg khi robot đứng trên ba chân. Các khớp quay đứng và ngang được bố trí hợp lý để đảm bảo chuyển động linh hoạt.

  2. Mô hình hóa động học bằng ma trận DH: Sử dụng bảng tham số DH với các giá trị cụ thể (a1=60, α1=90°, d1=0, θ1 biến đổi) để tính toán vị trí đầu mút robot. Kết quả mô phỏng cho thấy tọa độ đầu mút di chuyển chính xác theo các góc khớp θ1, θ2, θ3, với công thức tọa độ x, y, z được xác định rõ ràng.

  3. Mô phỏng chuyển động bằng phần mềm Matlab Simulink và Visual Nastran 4D: Robot có thể di chuyển theo các lộ trình khác nhau như đường thẳng, đường sin, đường xiên y=x và vòng cung. Kết quả mô phỏng trên hai phần mềm đều thống nhất, thể hiện khả năng điều khiển chính xác và mô phỏng chân thực chuyển động robot.

  4. Tư thế bước chân và cân bằng robot: Khi chân 1, 4, 5 làm trụ, trọng tâm robot nằm trong tam giác tạo bởi các chân này, đảm bảo robot giữ được thăng bằng và không bị lật trong quá trình di chuyển.

Thảo luận kết quả

Kết quả thiết kế và mô hình hóa cho thấy robot sáu chân có khả năng di chuyển linh hoạt trên nhiều dạng địa hình nhờ cấu trúc chân đa khớp và sự phối hợp nhịp nhàng giữa các chân. Việc sử dụng ma trận DH và phương pháp tọa độ thuần nhất giúp mô phỏng chính xác chuyển động của từng khớp, từ đó điều khiển robot hiệu quả.

So với các nghiên cứu trước đây về robot nhiều chân, luận văn đã áp dụng thành công phần mềm Visual Nastran 4D kết hợp Matlab Simulink để mô phỏng động học, tạo ra mô hình thực tế và mô phỏng chuyển động đa dạng. Điều này góp phần nâng cao độ tin cậy và khả năng ứng dụng của robot trong thực tế.

Dữ liệu có thể được trình bày qua các biểu đồ tọa độ đầu mút theo thời gian, bảng tham số DH và sơ đồ tư thế bước chân, giúp minh họa rõ ràng quá trình di chuyển và cân bằng của robot. Các phân tích bền vững cơ cấu cũng đảm bảo robot hoạt động an toàn dưới tải trọng thực tế.

Đề xuất và khuyến nghị

  1. Tăng cường tích hợp cảm biến và điều khiển tự động: Áp dụng các cảm biến vị trí và lực để cải thiện khả năng tự điều chỉnh và thích ứng của robot trong môi trường thực tế, nhằm nâng cao độ chính xác và ổn định chuyển động. Thời gian thực hiện dự kiến 12-18 tháng, do nhóm nghiên cứu robot và kỹ sư điện tử đảm nhiệm.

  2. Phát triển thuật toán điều khiển nâng cao: Nghiên cứu và áp dụng các thuật toán điều khiển thích nghi và trí tuệ nhân tạo để robot có thể tự học và tối ưu hóa lộ trình di chuyển, giảm thiểu tiêu hao năng lượng. Thời gian triển khai 18-24 tháng, phối hợp giữa nhóm nghiên cứu điều khiển và lập trình.

  3. Thiết kế và thử nghiệm mô hình robot với vật liệu nhẹ và bền hơn: Sử dụng vật liệu composite hoặc hợp kim nhôm cao cấp để giảm khối lượng robot, tăng khả năng chịu lực và tuổi thọ thiết bị. Thời gian thực hiện 12 tháng, do bộ phận thiết kế cơ khí và vật liệu đảm nhận.

  4. Mở rộng ứng dụng robot nhiều chân trong các lĩnh vực công nghiệp và dịch vụ: Thử nghiệm robot trong các môi trường thực tế như nhà máy, kho bãi, hoặc địa hình phức tạp để đánh giá hiệu quả và điều chỉnh thiết kế phù hợp. Thời gian thực hiện 6-12 tháng, phối hợp với các doanh nghiệp và tổ chức nghiên cứu.

Đối tượng nên tham khảo luận văn

  1. Sinh viên và nghiên cứu sinh ngành Cơ khí và Tự động hóa: Luận văn cung cấp kiến thức nền tảng về thiết kế và mô hình hóa robot nhiều chân, giúp nâng cao kỹ năng thực hành và nghiên cứu.

  2. Kỹ sư thiết kế robot và cơ điện tử: Tham khảo các phương pháp mô hình hóa động học và thiết kế cơ khí chi tiết, hỗ trợ phát triển sản phẩm robot tự hành.

  3. Nhà quản lý và doanh nghiệp trong lĩnh vực tự động hóa: Hiểu rõ tiềm năng và ứng dụng của robot nhiều chân trong sản xuất và dịch vụ, từ đó có chiến lược đầu tư và phát triển phù hợp.

  4. Các nhà nghiên cứu về trí tuệ nhân tạo và điều khiển robot: Tài liệu cung cấp cơ sở để phát triển các thuật toán điều khiển nâng cao, tích hợp cảm biến và trí tuệ nhân tạo cho robot tự hành.

Câu hỏi thường gặp

  1. Robot nhiều chân có ưu điểm gì so với robot bánh xe?
    Robot nhiều chân có khả năng di chuyển trên địa hình phức tạp, lồi lõm mà robot bánh xe khó tiếp cận. Ví dụ, robot sáu chân có thể giữ thăng bằng tốt khi đứng trên ba chân, giúp di chuyển ổn định trên địa hình không bằng phẳng.

  2. Phần mềm nào được sử dụng để mô phỏng chuyển động robot?
    Luận văn sử dụng phần mềm Matlab Simulink để tính toán động học và Visual Nastran 4D để mô phỏng mô hình 3D, giúp kiểm tra chính xác chuyển động và điều khiển robot.

  3. Phương pháp Denavit-Hartenberg có vai trò gì trong nghiên cứu?
    Phương pháp này giúp thiết lập hệ tọa độ và ma trận biến đổi giữa các khâu robot, từ đó mô hình hóa chính xác chuyển động quay và tịnh tiến của từng khớp, là cơ sở cho việc mô phỏng và điều khiển.

  4. Làm thế nào để robot giữ thăng bằng khi di chuyển?
    Robot giữ thăng bằng nhờ tư thế bước chân hợp lý, ví dụ khi chân 1, 4, 5 làm trụ, trọng tâm nằm trong tam giác tạo bởi các chân này, đảm bảo không bị lật trong quá trình di chuyển.

  5. Có thể ứng dụng robot nhiều chân trong lĩnh vực nào?
    Robot nhiều chân phù hợp với các ứng dụng trong công nghiệp, quân sự, dịch vụ như vận chuyển vật liệu, kiểm tra môi trường nguy hiểm, hoặc hỗ trợ người khuyết tật nhờ khả năng di chuyển linh hoạt trên địa hình đa dạng.

Kết luận

  • Luận văn đã thiết kế thành công robot sáu chân với cấu trúc cơ khí và khớp quay phù hợp, sử dụng vật liệu nhôm nhẹ và bền.
  • Áp dụng phương pháp tọa độ thuần nhất và quy tắc Denavit-Hartenberg để mô hình hóa động học, tính toán chính xác vị trí và góc quay các khớp.
  • Mô phỏng chuyển động robot bằng Matlab Simulink và Visual Nastran 4D cho kết quả đồng nhất, thể hiện khả năng di chuyển theo nhiều lộ trình khác nhau.
  • Tư thế bước chân và vị trí trọng tâm được thiết kế đảm bảo robot giữ thăng bằng tốt khi di chuyển.
  • Đề xuất phát triển thêm các thuật toán điều khiển thông minh và tích hợp cảm biến để nâng cao hiệu quả và ứng dụng thực tế của robot.

Tiếp theo, nghiên cứu sẽ tập trung vào phát triển hệ thống điều khiển tự động và thử nghiệm robot trong môi trường thực tế nhằm hoàn thiện sản phẩm. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển các kết quả này để thúc đẩy ngành robot tại Việt Nam.
