Tổng quan luận án

Tính cấp thiết và khoảng trống nghiên cứu

Trong ngành chế tạo máy nói chung, máy mài chiếm khoảng 30% tổng số máy công cụ; riêng trong ngành sản xuất vòng bi, tỷ lệ này lên tới 60%. Mài định hình rãnh tròn xoay là nguyên công gia công tinh then chốt quyết định độ chính xác kích thước, sai số biên dạng và độ nhẵn bóng bề mặt của các chi tiết vòng trong và vòng ngoài ổ bi cầu. Do đặc thù chiều dài tiếp xúc giữa đá mài và bề mặt chi tiết lớn, lực cắt và nhiệt cắt sinh ra trong quá trình mài định hình cao hơn đáng kể so với mài phẳng hoặc mài tròn ngoài thông thường. Lực ma sát lớn giữa hạt mài, chất dính kết với phôi và phoi kim loại khiến đá mài bị mòn liên tục và không đồng đều trên các tiết diện của biên dạng cung cong làm việc. Hiện tượng mòn không đều làm biến dạng profin ban đầu của đá mài, dẫn đến sai lệch biên dạng rãnh lăn, làm tăng độ nhám bề mặt và độ ô van của chi tiết gia công.

Để duy trì chất lượng gia công, đá mài bắt buộc phải được sửa định kỳ nhằm khôi phục khả năng cắt và độ chính xác biên dạng. Tuy nhiên, việc xác định thời điểm sửa đá hợp lý và thiết lập chế độ cắt tối ưu vẫn là bài toán phức tạp. Các nghiên cứu trước đây về mài chủ yếu tập trung vào mài phẳng hoặc mài tròn ngoài, thiếu các nghiên cứu hệ thống và chuyên sâu đối với mài định hình rãnh tròn xoay vòng bi. Đồng thời, việc giám sát trực tuyến độ mòn của đá mài trong môi trường mài ướt (có dung dịch tưới nguội áp suất cao và phoi mài) gặp nhiều trở ngại về độ chính xác và chi phí thiết bị. Luận án được thực hiện nhằm giải quyết khoảng trống này thông qua việc nghiên cứu ảnh hưởng của các thông số công nghệ đến mòn đá, chất lượng bề mặt chi tiết, xây dựng bài toán tối ưu hóa đa mục tiêu và phát triển hệ thống đo khí nén trực tuyến.

Mục tiêu và nhiệm vụ nghiên cứu

Mục tiêu tổng quát của đề tài luận án là xây dựng bài toán tối ưu hóa đa mục tiêu nhằm xác định chế độ công nghệ tối ưu và thời điểm sửa đá hợp lý, đảm bảo năng suất gia công và chất lượng bề mặt của chi tiết mài, đồng thời giảm thiểu lượng mòn của đá mài và tối đa hóa số lượng chi tiết gia công được trong một chu trình sửa đá.

Nhiệm vụ nghiên cứu cụ thể bao gồm:

  1. Đánh giá ảnh hưởng của các yếu tố công nghệ chính (lượng chạy dao hướng kính $S_{hk}$, vận tốc chi tiết $V_{ct}$, lượng dư mài $t$, số chi tiết mài trong một chu trình $N_{ct}$) đến lượng mòn đá ($H_z$), độ nhám bề mặt ($R_a$) và độ ô van ($O$) khi mài định hình rãnh tròn xoay.
  2. Ứng dụng giải thuật di truyền (Genetic Algorithm - GA) để giải bài toán tối ưu hóa đa mục tiêu, xác định bộ thông số chế độ công nghệ và chu kỳ sửa đá phù hợp.
  3. Nghiên cứu, thiết kế, chế tạo và thử nghiệm hệ thống đo khí nén áp lực cao có độ phân giải $1,\mu\text{m}$ để đo và giám sát trực tuyến độ mòn của đá mài tại các vị trí khác nhau trên biên dạng làm việc trong điều kiện mài ướt.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Quá trình mài tinh định hình rãnh tròn xoay; sự tương tác công nghệ giữa đá mài và chi tiết mài; hệ thống đo khí nén áp lực cao phục vụ giám sát trực tuyến mòn đá.
  • Phạm vi đối tượng thực nghiệm: Quá trình mài tinh rãnh lăn vòng trong ổ bi 6208 trên máy mài định hình đường lăn công nghiệp 3MK136B.
  • Vật liệu gia công: Thép ổ lăn SUJ2 có độ cứng sau nhiệt luyện đạt $60 \div 65\text{ HRC}$.
  • Dụng cụ cắt: Đá mài gốm định hình quy cách $500 \times 8 \times 203\text{ WA}100\times\text{LV}60$.
  • Phạm vi thông số khảo sát: Đánh giá 4 thông số đầu vào ($S_{hk}, V_{ct}, t, N_{ct}$) tác động đến 3 thông số chất lượng đầu ra ($H_z, R_a, O$).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây

Tổng quan tài liệu trong luận án phân loại các công trình nghiên cứu trong và ngoài nước thành 4 hướng chính:

Hướng nghiên cứu Tác giả tiêu biểu và công trình Nội dung và kết quả chính
1. Máy mài và độ chính xác gá đặt ИП. Кузнецов (Nghiên cứu mài vô tâm rãnh lăn ổ bi [55]) Phân tích lực ma sát $F$ giữa mặt đầu phôi và cực từ; xác định vị trí 2 giá đỡ cố định tối ưu ($\beta = 120^\circ, \gamma = 50^\circ$) và độ lệch tâm $e = 0{,}4\text{ mm}$ ($\Delta y = \Delta z = 0{,}4\text{ mm}$).
О. Захаров (2010 [56]) Mô hình hóa lực ép cực từ $Q = 10 \div 30\text{ N}$ (tối ưu $10\text{ N}$); phân tích sai số cơ sở qua tiêu chí $K$; khuyến nghị góc điều chỉnh giá đỡ $\alpha = 70^\circ \div 120^\circ$ (hoặc $80^\circ \div 110^\circ$).
Teiwes (1990s [28]) Khảo sát mài tiến dao nghiêng trên máy mài tròn ngoài; xác lập mối quan hệ giữa góc nghiêng $\beta$, chiều dài tiếp xúc $l_k$ và độ nhám $R_a$.
2. Vật liệu và kết cấu đá mài R. Kopecky (1971 [52]) Sử dụng đá mài kim cương một lớp mài định hình trên máy mài phẳng; giảm 40% khối lượng gia công, 50% thời gian và 25% chi phí.
Yoshio Ichida, Ryunosuke Sato, Yoshitaka Morimoto, Yoshihiro Inoue (2005 [49]) Phát triển hạt mài CBN đa tinh thể mới; thử nghiệm mài định hình rãnh chữ V trên máy mài phẳng.
3. Phương pháp đo mòn đá mài Sóng âm, siêu âm [27], điện dung [25] Đo mòn trong phòng thí nghiệm; chi phí cao, dễ nhiễu trong điều kiện mài ướt công nghiệp.
Camera CCD (2000s [29, 30, 34, 44]) Giám sát quang học diện tích mòn phẳng của hạt mài; bị hạn chế lớn bởi dung dịch tưới nguội và phoi mài.
Micromet không khí [33], ống Pitot [31], đầu đo khí nén ([47, 51]) Đo biến thiên áp suất và vận tốc luồng khí quanh đá mài; tự làm sạch bề mặt nhờ áp lực khí, thích nghi tốt với môi trường mài ướt.
4. Yếu tố công nghệ và tối ưu hóa Yan Li (1996 [48]) Phát triển mạng nơ-ron nhân tạo để lựa chọn điều kiện mài tối ưu trên máy mài phẳng.
Di Ilio, A. D’Addona (2009 [26]) Khảo sát mài vật liệu composite nền kim loại MMCs; xây dựng hàm quan hệ giữa lực tiếp tuyến riêng $F_t'$ và độ nhám bề mặt $R_a$.

Khoảng trống luận án lựa chọn giải quyết

Mặc dù các nghiên cứu quốc tế và trong nước đã đạt nhiều thành tựu, phần lớn các công trình chỉ khảo sát trên máy mài phẳng hoặc mài tròn ngoài đơn giản. Đối với nguyên công mài định hình rãnh tròn xoay trên máy mài vô tâm dùng giá đỡ cố định và cực từ, chưa có công trình nào đánh giá toàn diện sự tương tác đồng thời giữa 4 yếu tố công nghệ ($S_{hk}, V_{ct}, t, N_{ct}$) với lượng mòn không đồng đều trên biên dạng đá mài, độ nhám và độ ô van rãnh lăn. Hơn nữa, các hệ thống đo mòn đá khí nén trước đây mới chỉ áp dụng cho mài phẳng mặt trụ, chưa từng được thiết kế để đo trực tuyến đa điểm trên biên dạng cung cong phức tạp khi mài rãnh lăn ổ bi trong điều kiện mài ướt tại Việt Nam. Luận án định vị trọng tâm vào việc giải quyết trọn vẹn các khoảng trống này.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

Luận án vận dụng các lý thuyết nền tảng của quá trình gia công cơ khí và đo lường công nghệ:

  1. Lý thuyết động học và nhiệt - lực mài: Bản chất quá trình cắt gồm 3 giai đoạn tương tác hạt mài: trượt (sliding), cào (plowing) và tạo phoi (chip formation). Các đại lượng đặc trưng được thiết lập gồm tương quan tốc độ $q = V_s / V_w$, thể tích cắt trong một đơn vị thời gian $Q_w = \pi \cdot d_w \cdot v_{fr}$, thể tích cắt riêng $Q_w' = Q_w / b_w$, chiều dày phoi cắt tương đương $h_{eq} = Q_w' / V_c$, thể tích mòn hướng kính $V_{Sr} = \pi \cdot \Delta d_s \cdot b$, và hệ số mài $G = V_w / V_d$.
  2. Lý thuyết định vị vô tâm trên 2 giá đỡ cố định và bàn cực từ: Dựa trên mô hình cân bằng lực của ИП. Кузнецов và О. Захаров:
    • Lực ma sát $F$ trên mặt đầu cực từ: $$F = \frac{1}{2{,}6} Q \mu \frac{\beta}{2} \left(1 - \frac{\beta}{2}\right)$$
    • Sai lệch hình dạng mặt cắt ngang mô tả bằng chuỗi Fourier trong hệ tọa độ cực: $$r = r_0 + \sum_{n=2}^p a_n \cos(n\varphi - \varphi_n)$$
    • Đánh giá sai số cơ sở qua tiêu chí bán kính trung bình $K$: $$K = \frac{1}{k}\sum_{i=1}^k \rho(i\Delta\varphi)$$
  3. Lý thuyết mòn đá và biến thiên độ nhám bề mặt: Quy luật biến thiên độ nhám $R_a$ theo thời gian mài $\tau$ qua 3 giai đoạn: mòn ban đầu ($\tau_0$), mòn bình thường ($R_a = A_1 \tau^{A_2} \Leftrightarrow \log R_a = A_2 \log \tau + \log A_1$) và mòn khốc liệt ($\tau_1$).
  4. Lý thuyết khí động học và mạch khí nén: Chuyển đổi khoảng cách đo $\Delta h$ (tương ứng độ mòn đá $H_z$) thành tín hiệu áp suất ngược $P$ trong buồng đo thông qua cặp tiết lưu gồm đột thắt đầu vào $d_1$ và vòi phun đầu ra $d_2$.

Phương pháp nghiên cứu thực nghiệm

  • Phương pháp thực nghiệm định lượng: Luận án áp dụng phương pháp quy hoạch thực nghiệm theo ma trận trực giao $L_{81}(3^4)$ với 81 thí nghiệm, khảo sát 4 yếu tố ở 3 mức biến thiên.
  • Kỹ thuật đo lường:
    • Độ mòn đá ($H_z$): Đo trực tuyến bằng hệ thống đo khí nén hai kênh độc lập đặt tại đỉnh và mép biên dạng cung cong đá mài.
    • Độ nhám bề mặt ($R_a$): Đo trên máy đo biên dạng nhám Mitutoyo Surftest SJ-400.
    • Sai lệch hình học (đường kính và độ ô van $O$): Đo bằng thiết bị đo chuyên dụng kiểu D022.
  • Kỹ thuật xử lý số liệu và tối ưu hóa: Sử dụng phương pháp hồi quy phi tuyến đa biến để xây dựng hàm truyền thực nghiệm; áp dụng giải thuật di truyền GA (Genetic Algorithm) trên nền tảng phần mềm kỹ thuật để tìm điểm tối ưu Pareto cho bài toán đa mục tiêu.

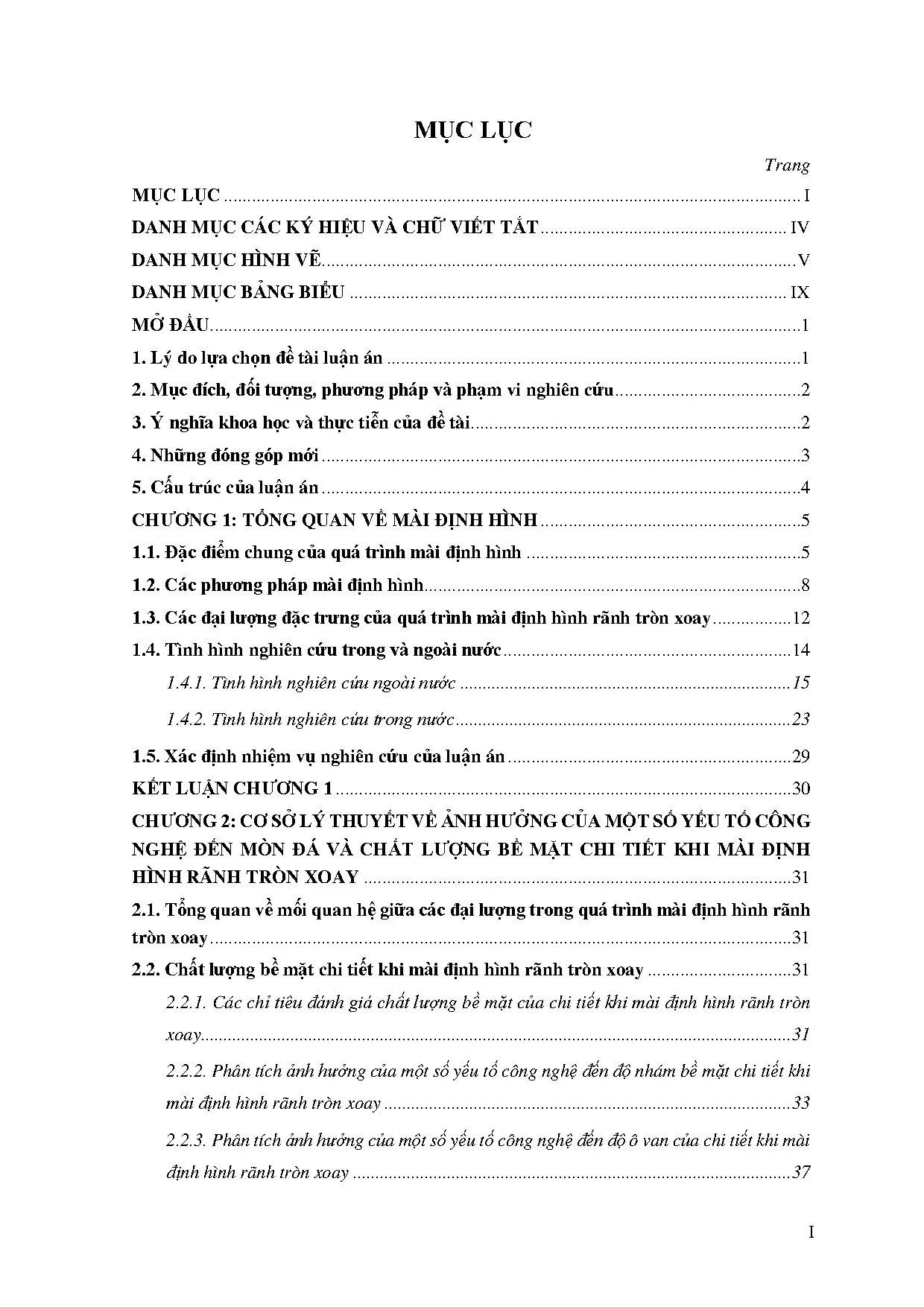

Nội dung chính theo từng chương

Chương 1: Tổng quan về mài định hình

Chương 1 hệ thống hóa cơ sở công nghệ của phương pháp mài định hình, tập trung vào sơ đồ mài vô tâm rãnh lăn vòng bi trên 2 giá đỡ cố định kết hợp kẹp chặt bằng bàn cực từ. Luận án phân tích sâu cơ chế cắt của hạt mài tĩnh và hạt mài động, hiện tượng sinh nhiệt cao ($1000 \div 1500^\circ\text{C}$ tại vùng cắt) và lực cắt pháp tuyến $F_n$ luôn vượt trội lực tiếp tuyến $F_t$ (hệ số ma sát tương đương $\mu = F_t / F_n$).

Chương này tổng kết 4 hướng nghiên cứu chính trên thế giới, chỉ rõ ưu điểm vượt trội của phương pháp đo mòn bằng khí nén không tiếp xúc (khả năng tự làm sạch phoi mài và dung dịch tưới nguội dưới áp suất cao). Từ đó, chương 1 xác lập nhiệm vụ khoa học: nghiên cứu thực nghiệm mài rãnh tròn xoay ổ bi 6208 trên máy 3MK136B, phát triển hệ thống đo mòn khí nén trực tuyến và tối ưu hóa chế độ cắt bằng GA.

Chương 2: Cơ sở lý thuyết về ảnh hưởng của một số yếu tố công nghệ đến mòn đá và chất lượng bề mặt chi tiết khi mài định hình rãnh tròn xoay

Chương 2 đi sâu phân tích cơ chế hình thành độ nhám bề mặt ($R_a, R_z$), sóng bề mặt và sai lệch hình dáng hình học (độ ô van, độ đa cạnh). Luận án chứng minh sự phụ thuộc của $R_a$ vào lượng chạy dao hướng kính $S_{hk}$, vận tốc chi tiết $V_{ct}$, lượng dư mài $t$ và vận tốc cắt $V_s$. Cụ thể, tăng $S_{hk}$ làm tăng tải trọng lên từng hạt mài, tăng lực cắt và làm bề mặt thô hơn; tăng $V_s$ làm giảm chiều dày phoi đơn vị, giúp cải thiện độ nhẵn bóng.

Về độ chính xác hình dáng hình học, chương 2 phân tích ảnh hưởng của sơ đồ gá đặt vô tâm và sai lệch hình học ban đầu của phôi ($\Delta\rho_0$). Khi phôi quay, tâm tức thời $O_1$ dao động quanh tâm danh nghĩa $O$, in dập sóng méo 2, 3, 4, 5 cạnh lên rãnh lăn. Phân tích tiêu chí $K$ cho thấy giá trị $K$ thay đổi từ $0{,}72$ đến $1{,}74$ phụ thuộc vào góc điều chỉnh giá đỡ $\alpha = \alpha_1 + \alpha_2$.

Dạng sóng méo của phôi $\alpha = 40^\circ$ $\alpha = 60^\circ$ $\alpha = 80^\circ$ $\alpha = 90^\circ$ $\alpha = 100^\circ$ $\alpha = 110^\circ$ $\alpha = 120^\circ$ $\alpha = 150^\circ$
Méo 2 cạnh ($n=2$) 1,55 0,99 0,86 0,91 0,99 1,10 1,20 1,45
Méo 3 cạnh ($n=3$) 1,64 1,22 0,99 0,95 0,96 1,05 1,20 1,74
Méo 4 cạnh ($n=4$) 1,27 1,00 0,93 0,82 0,83 0,89 1,02 1,73
Méo 5 cạnh ($n=5$) 1,70 1,14 0,97 0,89 0,81 0,72 0,82 1,57

Kết quả tính toán lý thuyết khẳng định điều chỉnh góc $\alpha$ trong phạm vi $80^\circ \div 110^\circ$ giúp giảm sai số cơ sở tới 30%, trong khi gá đặt sai có thể làm tăng sai số biên dạng lên 2 lần.

Chương 3: Xây dựng hệ thống thí nghiệm

Chương 3 trình bày toàn bộ quá trình thiết kế, chế tạo và kiểm chuẩn hệ thống thực nghiệm trên máy mài định hình đường lăn 3MK136B:

  • Thiết kế hệ đo khí nén: Hệ thống gồm nguồn cấp khí nén $0 \div 4\text{ bar}$, bộ lọc và ổn áp khí, đột thắt đầu vào $d_1$, buồng đo trung gian gắn cảm biến áp suất SEU-31-N (ngõ ra analog), và hai vòi phun đo $d_2$ hướng trực tiếp vào bề mặt làm việc của đá mài. Đầu đo 1 bố trí tại đỉnh cung cong, đầu đo 2 bố trí tại mép biên dạng (vị trí chịu mòn khốc liệt nhất).
  • Phần cứng và phần mềm thu nhận tín hiệu: Tín hiệu điện áp analog từ cảm biến áp suất SEU-31-N được truyền qua module chuyển đổi tương tự - số độ phân giải cao ADC ADS1256 (24-bit), kết nối vi điều khiển STM32F4. Thuật toán xử lý số liệu nội suy theo từng đoạn thực nghiệm, loại bỏ nhiễu rung động động học của dòng khí xoáy quanh đá mài đang quay tốc độ cao ($V_s = 30 \div 35\text{ m/s}$), đạt độ phân giải đo lường $1,\mu\text{m}$.
  • Hệ thống đo kiểm độc lập: Máy đo độ nhám bề mặt Mitutoyo Surftest SJ-400 và thiết bị đo kích thước đường kính rãnh lăn D022 dùng để đối chứng và hiệu chuẩn.

Chương 4: Thực nghiệm đánh giá ảnh hưởng của một số yếu tố công nghệ đến mòn đá, chất lượng bề mặt của chi tiết khi mài định hình rãnh tròn xoay

Chương 4 triển khai các nội dung thực nghiệm toàn diện:

  1. Thực nghiệm thăm dò: Kiểm chứng khả năng làm việc của hệ thống đo khí nén trong điều kiện mài ướt thực tế qua chu trình mài 30 chi tiết liên tục. Kết quả ghi nhận áp suất buồng đo biến thiên tỷ lệ tuyến tính với độ mòn thực tế của đá mài, phân bố lượng mòn tại mép biên dạng luôn lớn hơn tại đỉnh biên dạng do thể tích kim loại bóc tách tại mép lớn hơn.
  2. Thực nghiệm đa yếu tố theo ma trận $L_{81}(3^4)$: Xây dựng các mô hình toán học thực nghiệm thể hiện mối quan hệ hàm số giữa 4 biến đầu vào ($S_{hk}, V_{ct}, t, N_{ct}$) với các chỉ tiêu đầu ra ($H_z, R_a, O$). Lượng chạy dao hướng kính $S_{hk}$ và số chi tiết mài $N_{ct}$ có tác động mạnh nhất đến lượng mòn $H_z$ và độ nhám $R_a$; lượng dư mài $t$ tác động nhiều đến độ ô van $O$.
  3. Giải bài toán tối ưu hóa đa mục tiêu bằng giải thuật di truyền (GA):
    • Hàm mục tiêu: Cực tiểu hóa lượng mòn đá mài $\min H_z(S_{hk}, V_{ct}, t, N_{ct})$; cực tiểu hóa độ nhám bề mặt $\min R_a(S_{hk}, V_{ct}, t, N_{ct})$; cực tiểu hóa độ ô van $\min O(S_{hk}, V_{ct}, t, N_{ct})$; cực đại hóa năng suất mài $\max Q$.
    • Điều kiện ràng buộc kỹ thuật: $R_a \le [R_a] = 0{,}32,\mu\text{m}$; $O \le [O] = 1{,}5,\mu\text{m}$; giới hạn công nghệ của máy 3MK136B.
    • Kết quả GA: Xác định được bộ thông số công nghệ tối ưu ($S_{hk}, V_{ct}, t$) và thời điểm sửa đá hợp lý tại $N_{ct} = 30$ chi tiết/chu trình mài.
  4. Ứng dụng công nghiệp: Thiết kế và tích hợp mô-đun giám sát trực tuyến độ nhám và mòn đá lên máy mài 3MK136B, phát tín hiệu cảnh báo sửa đá tự động khi lượng mòn đạt ngưỡng giới hạn.

Kết quả và những đóng góp mới

Những đóng góp mới về mặt khoa học

  1. Thiết lập được hệ thống các phương trình toán học thực nghiệm mô tả chính xác mối quan hệ phi tuyến giữa các thông số chế độ công nghệ (lượng chạy dao hướng kính $S_{hk}$, vận tốc chi tiết $V_{ct}$, lượng dư mài $t$, số chi tiết mài trong chu trình $N_{ct}$) với lượng mòn đá mài ($H_z$), độ nhám bề mặt rãnh lăn ($R_a$) và độ ô van ($O$) khi mài tinh định hình rãnh lăn vòng trong ổ bi cầu 6208.
  2. Ứng dụng thành công giải thuật di truyền (GA) để giải quyết bài toán tối ưu hóa đa mục tiêu trong mài định hình rãnh tròn xoay, cho phép đồng thời đảm bảo chất lượng hình học chi tiết, đạt năng suất bóc tách kim loại cao nhất, giảm thiểu hao mòn đá mài và xác lập chính xác chu kỳ sửa đá kinh tế.
  3. Làm sáng tỏ bản chất khí động học và xây dựng thành công đường đặc tính động của hệ đầu đo khí nén áp lực cao làm việc trong điều kiện mài ướt có phoi mài và dòng dung dịch bôi trơn làm mát lưu lượng lớn.

Những đóng góp mới về mặt thực tiễn

  1. Thiết kế, chế tạo hoàn chỉnh hệ thống thiết bị phần cứng (cảm biến SEU-31-N, vi điều khiển STM32F4, ADC ADS1256) và phần mềm đo khí nén trực tuyến với độ phân giải $1,\mu\text{m}$, chế tạo hoàn toàn dựa trên điều kiện công nghệ trong nước, chi phí thấp, đo độc lập tại 2 vị trí đỉnh và mép biên dạng làm việc của đá mài.
  2. Đưa ra bộ thông số chế độ công nghệ tối ưu cụ thể và thời điểm sửa đá hợp lý ($N_{ct} = 30$ chi tiết) cho nguyên công mài tinh rãnh lăn ổ bi 6208 trên máy mài 3MK136B, ứng dụng trực tiếp vào dây chuyền sản xuất công nghiệp nhằm nâng cao năng suất và giảm chi phí tiêu hao đá mài.
Thông số / Đại lượng Ký hiệu Giá trị / Phạm vi thực nghiệm Đơn vị
Vật liệu chi tiết (Thép ổ lăn SUJ2) - $60 \div 65$ HRC
Quy cách đá mài - $500 \times 8 \times 203\text{ WA}100\times\text{LV}60$ mm
Tốc độ đá mài $V_s$ $30 \div 35$ m/s
Số mức quy hoạch thực nghiệm $L_{81}(3^4)$ 81 thí nghiệm (4 yếu tố, 3 mức) -
Độ phân giải hệ thống đo khí nén - 1 $\mu\text{m}$
Áp suất nguồn khí nén cấp $P_{in}$ $0 \div 4$ bar
Chu kỳ sửa đá tối ưu đề xuất $N_{ct}$ 30 chi tiết/chu trình
Ngưỡng giới hạn độ nhám bề mặt $[R_a]$ $\le 0{,}32$ $\mu\text{m}$
Ngưỡng giới hạn độ ô van đáy rãnh $[O]$ $\le 1{,}5$ $\mu\text{m}$

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của luận án

  • Nghiên cứu thực nghiệm mới chỉ tập trung trên một chủng loại chi tiết cụ thể là rãnh lăn vòng trong của ổ bi cầu 6208, với một loại mác thép SUJ2 ($60 \div 65\text{ HRC}$), một loại máy mài định hình 3MK136B và một quy cách đá mài Corindon gốm ($500 \times 8 \times 203\text{ WA}100\times\text{LV}60$).
  • Hệ thống đo khí nén mới dừng lại ở chức năng giám sát trực tuyến và đưa ra cảnh báo thời điểm sửa đá, chưa liên kết điều khiển phản hồi kín tự động để bù trừ kích thước trực tiếp trên hệ thống điều khiển của máy mài công nghiệp.

Hướng nghiên cứu tiếp

  • Mở rộng phạm vi nghiên cứu thực nghiệm đối với các chủng loại rãnh lăn vòng ngoài ổ bi, các kích cỡ vòng bi khác nhau và các loại vật liệu đá mài mới (đá mài CBN, kim cương).
  • Phát triển hệ thống điều khiển thích nghi (Adaptive Control) tích hợp tín hiệu đo khí nén với bộ điều khiển CNC của máy mài để tự động điều chỉnh tốc độ chạy dao $S_{hk}$ và tự động bù lượng mòn đá mài theo thời gian thực.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên khảo có giá trị cao cho các nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học và sinh viên chuyên ngành Cơ khí chế tạo máy: Cung cấp phương pháp luận chặt chẽ về quy hoạch thực nghiệm $L_{81}(3^4)$, mô hình hóa tương tác hạt mài - phôi, và thuật toán tối ưu hóa đa mục tiêu GA ứng dụng trong gia công cắt gọt.
  • Giảng viên đại học: Làm tài liệu giảng dạy chuyên sâu cho các học phần Công nghệ Chế tạo máy, Gia công Tinh và Siêu tinh, Đo lường và Kiểm tra Cơ khí, Tự động hóa quá trình sản xuất.
  • Kỹ sư công nghệ và nhà quản lý sản xuất tại các nhà máy sản xuất vòng bi, phụ tùng cơ khí chính xác: Tham khảo trực tiếp kết cấu hệ đầu đo khí nén trực tuyến chi phí thấp, các khuyến nghị điều chỉnh góc gá đặt giá đỡ vô tâm ($\alpha = 80^\circ \div 110^\circ$), bộ thông số chế độ mài tối ưu và quy trình xác lập chu kỳ sửa đá kinh tế trên máy mài 3MK136B.

Câu hỏi thường gặp

1. Tại sao phương pháp đo khí nén lại thích hợp để đo mòn đá trực tuyến trong điều kiện mài ướt?

Trong điều kiện mài ướt công nghiệp, dung dịch bôi trơn làm mát lưu lượng lớn và phoi kim loại dày đặc gây nhiễu nghiêm trọng các cảm biến quang học (CCD camera), cảm biến điện dung hoặc cảm biến siêu âm. Phương pháp đo khí nén sử dụng luồng khí nén áp lực cao ($0 \div 4\text{ bar}$) thổi trực tiếp từ vòi phun vào bề mặt đá mài, có khả năng tự thổi bay dung dịch tưới nguội và phoi mài bám dính, làm sạch vùng đo và đảm bảo độ chính xác đo lường ổn định với độ phân giải $1,\mu\text{m}$.

2. Sự khác biệt về lượng mòn giữa đỉnh và mép của biên dạng cung cong đá mài là do đâu?

Khi mài định hình rãnh tròn xoay, chiều dài tiếp xúc và thể tích kim loại cần bóc tách phân bố không đồng đều dọc theo cung cong rãnh lăn. Tại vị trí mép của biên dạng rãnh, lượng kim loại bóc tách trên một đơn vị thời gian lớn hơn so với tại đỉnh rãnh, dẫn đến lực ma sát, lực cắt và ứng suất nhiệt tại mép cao hơn, làm đá mài bị mòn nhanh và khốc liệt hơn tại mép.

3. Giải thuật di truyền (GA) giải quyết bài toán tối ưu hóa trong luận án như thế nào?

GA được sử dụng để giải bài toán tối ưu hóa đa mục tiêu với các hàm mục tiêu mâu thuẫn nhau: cực đại hóa năng suất mài $Q$, cực tiểu hóa lượng mòn đá $H_z$, cực tiểu hóa độ nhám bề mặt $R_a$ và độ ô van $O$, dưới các ràng buộc kỹ thuật ($R_a \le 0{,}32,\mu\text{m}, O \le 1{,}5,\mu\text{m}$). GA thực hiện tìm kiếm đa điểm trên không gian nghiệm của 4 biến công nghệ ($S_{hk}, V_{ct}, t, N_{ct}$), tìm ra tập nghiệm Pareto tối ưu mà không bị rơi vào cực trị địa phương.

4. Góc gá đặt hai giá đỡ cố định $\alpha$ ảnh hưởng thế nào đến sai số hình dáng mặt cắt ngang của chi tiết khi mài vô tâm?

Góc điều chỉnh $\alpha$ ($\alpha = \alpha_1 + \alpha_2$) quyết định quỹ đạo chuyển động của tâm tức thời phôi $O_1$ quanh tâm chuẩn $O$. Nếu chọn $\alpha$ không hợp lý, sự dao động của tâm phôi sẽ khuếch đại sai lệch hình dáng ban đầu của phôi (méo 2, 3, 4, 5 cạnh), làm tăng sai số cơ sở theo tiêu chí $K$ lên tới 2 lần. Khi điều chỉnh $\alpha$ tối ưu trong khoảng $80^\circ \div 110^\circ$, giá trị tiêu chí $K$ giảm xuống mức nhỏ nhất ($0{,}72 \div 0{,}99$), giúp triệt tiêu tới 30% sai số biên dạng ban đầu.

Kết luận

Luận án tiến sĩ đã giải quyết trọn vẹn bài toán nâng cao hiệu quả kinh tế - kỹ thuật của nguyên công mài tinh định hình rãnh tròn xoay vòng trong ổ bi 6208 trên máy mài 3MK136B. Bằng việc kết hợp nghiên cứu lý thuyết định vị vô tâm, thực nghiệm quy hoạch ma trận $L_{81}(3^4)$ và giải thuật tối ưu hóa di truyền GA, tác giả đã xác định được bộ chế độ cắt tối ưu và chu kỳ sửa đá hợp lý tại 30 chi tiết/chu trình. Đồng thời, việc nghiên cứu chế tạo thành công hệ thống đo khí nén trực tuyến hai kênh với độ phân giải $1,\mu\text{m}$ trong điều kiện mài ướt là đóng góp thực tiễn quan trọng, mở ra hướng phát triển các hệ thống điều khiển thích nghi tự động bù mòn đá mài trong công nghiệp chế tạo cơ khí chính xác tại Việt Nam.
