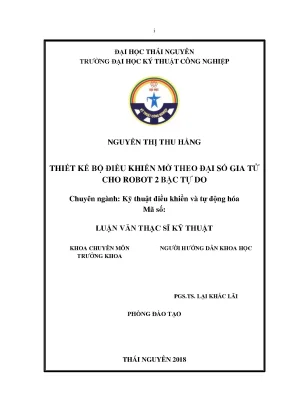

Luận văn thạc sĩ về thiết kế bộ điều khiển mờ cho robot 2 bậc tự do theo đại số gia tử

Luận văn thạc sĩ nghiên cứu thiết kế bộ điều khiển mờ theo đại số gia tử cho robot 2 bậc tự do, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực .

• Tác giả: Nguyễn Thị Thu Hằng
• Người hướng dẫn: PGS. Lại Khắc Lãi
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điều khiển và tự động hóa
• Đề tài: Thiết kế bộ điều khiển mờ theo đại số gia tử cho robot 2 bậc tự do
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• DANH MỤC CÁC HÌNH VẼ
• DANH MỤC NHỮNG CHỮ VIẾT TẮT
• PHẦN MỞ ĐẦU
• 0.1. Lý do chọn đề tài
• 0.2. Mục đích nghiên cứu
• 0.3. Đối tượng nghiên cứu
• 0.4. Ý nghĩa khoa học, ý nghĩa thực tiễn của đề tài
• 0.4.1. Ý nghĩa khoa học
• 0.4.2. Ý nghĩa thực tiễn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ROBOT CÔNG NGHIỆP VÀ TAY MÁY
• 1.1. Lịch sử phát triển
• 1.2. Robot công nghiệp và các ứng dụng
• 1.3. Cấu trúc cơ bản của robot công nghiệp
• 1.4. Kết cấu tay máy
• 1.4.1. Tay máy kiểu tọa độ Đề các
• 1.4.2. Tay máy kiểu tọa độ trụ
• 1.4.3. Tay máy tọa độ cầu
• 1.4.4. Robot kiểu tọa độ góc
• 1.4.5. Tay máy kiểu SCARA
• 1.5. Động học robot
• 2. CHƯƠNG 2: TỔNG QUAN VỀ ĐIỀU KHIỂN MỜ VÀ ĐẠI SỐ GIA TỬ
• 2.1. Suy luận xấp xỉ dựa trên tập mờ
• 2.2. Mô hình mờ đa điều kiện
• 2.3. Điều khiển mờ
• 2.4. Cấu trúc của bộ điều khiển mờ
• 2.5. Phương pháp thiết kế bộ điều khiển mờ dựa trên luật
• 2.6. Suy luận xấp xỉ dựa trên đại số gia tử
• 2.7. Một số kiến thức cơ bản về đại số gia tử
• 2.8. Ứng dụng đại số gia tử giải bài toán suy luận sấp xỉ
• 2.9. Bộ điều khiển sử dụng đại số gia tử
• 3. CHƯƠNG 3: THIẾT KẾ BỘ ĐIỀU KHIỂN MỜ TRÊN NỀN ĐẠI SỐ GIA TỬ CHO TAY MÁY HAI BẬC TỰ DO
• 3.1. Sơ đồ khối hệ thống điều khiển tay máy 2 bậc tự do
• 3.2. Tổng hợp độ điều chỉnh PID cho động cơ điện một chiều
• 3.3. Mô hình toán của động cơ điện 1 chiều kích từ độc lập
• 3.4. Tổng hợp mạch vòng dòng điện
• 3.5. Tổng hợp mạch vòng tốc độ
• 3.6. Xây dựng mô hình mô phỏng tay máy 2 bậc tự do
• 3.7. Thiết kế bộ điều khiển mờ cho tay máy hai bậc tự do
• 3.7.1. Định nghĩa các tập mờ đầu vào và đầu ra
• 3.7.2. Xây dựng luật điều khiển
• 3.7.3. Chọn luật hợp thành và phương pháp giải mờ
• 3.8. Kết quả mô phỏng
• 3.9. Xây dựng bộ điều khiển trên nền đại số gia tử
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Robot 2 Bậc Tự Do và Điều Khiển Mờ

Trong bối cảnh công nghiệp hóa hiện đại, tự động hóa đóng vai trò then chốt. Việc ứng dụng robot công nghiệp vào sản xuất giúp nâng cao năng suất, chất lượng và giảm giá thành. Tuy nhiên, để hệ thống tự động hóa thực sự hiệu quả, tính linh hoạt là yếu tố không thể bỏ qua. Robot 2 bậc tự do là một phần quan trọng trong việc xây dựng các hệ thống tự động hóa linh hoạt. Việc nâng cao chất lượng điều khiển robot luôn là vấn đề được quan tâm. Các phương pháp điều khiển truyền thống thường dựa trên tuyến tính hóa gần đúng, dẫn đến giảm độ chính xác khi thông số hệ thống thay đổi. Sự ra đời của các lý thuyết điều khiển hiện đại như điều khiển mờ mở ra hướng đi mới cho việc xây dựng các bộ điều khiển thông minh, đáp ứng yêu cầu ngày càng cao của sản xuất hiện đại. Theo ISO, robot công nghiệp là một tay máy đa mục tiêu, có một số bậc tự do, dễ dàng lập trình, điều khiển tự động, dùng để tháo lắp phôi, dụng cụ và các vật dụng khác.

1.1. Lịch Sử Phát Triển và Ứng Dụng Robot Công Nghiệp

Từ thế kỷ 1, một số thiết bị máy móc đã có đặc tính làm việc như robot công nghiệp hiện nay. Jacques de Vancanson đã chế tạo "búp bê nhạc sỹ". Năm 1805, Hentri Maillarder chế tạo búp bê cơ khí vẽ tranh. Trong cuộc cách mạng công nghiệp, một số phát minh cơ khí khác trong lĩnh vực dệt cũng đóng góp vào sự phát triển của robot. Robot công nghiệp được ứng dụng rộng rãi trong nhiều lĩnh vực như kỹ thuật đúc, gia công áp lực, hàn, nhiệt luyện và lắp ráp. Mục tiêu là thay thế con người trong các công việc nặng nhọc, độc hại và nguy hiểm.

1.2. Cấu Trúc Cơ Bản Của Robot 2 Bậc Tự Do

Robot công nghiệp bao gồm các thành phần chính: tay máy (gồm các khâu, khớp), cơ cấu chấp hành (tạo chuyển động cho các khâu), hệ thống cảm biến (nhận biết trạng thái của robot và môi trường) và hệ thống điều khiển (giám sát và điều khiển hoạt động). Tay máy là yếu tố quyết định khả năng làm việc của robot, đảm bảo khả năng nâng hạ vật. Kết cấu tay máy gồm các khâu nối với nhau bằng các khớp, tạo thành chuỗi động học hở. Các khớp chủ yếu là khớp quay và khớp trượt, tùy theo cách bố trí mà tạo ra các loại tay máy khác nhau.

II. Thách Thức Trong Điều Khiển Robot 2 Bậc Tự Do Hiện Nay

Việc điều khiển robot 2 bậc tự do gặp nhiều thách thức do tính phi tuyến và phức tạp của hệ thống. Các phương pháp điều khiển truyền thống thường dựa trên mô hình tuyến tính hóa, không thể đảm bảo hiệu suất cao trong mọi điều kiện hoạt động. Sự thay đổi của thông số hệ thống, nhiễu và các yếu tố bên ngoài khác có thể ảnh hưởng đến độ chính xác và ổn định của hệ thống. Do đó, cần có các phương pháp điều khiển tiên tiến hơn để giải quyết những thách thức này. Các hệ thống điều khiển tay máy hiện nay chủ yếu dùng phương pháp kinh điển và được thiết kế theo phương pháp tuyến tính hóa gần đúng. Khi thông số của hệ thống thay đổi thì thông số của bộ điều khiển giữ nguyên dẫn đến làm giảm độ chính xác điều khiển ảnh hưởng đến chất lượng sản phẩm.

2.1. Hạn Chế Của Phương Pháp Điều Khiển PID Truyền Thống

Bộ điều khiển PID (Proportional-Integral-Derivative) là một trong những phương pháp điều khiển phổ biến nhất trong công nghiệp. Tuy nhiên, PID có những hạn chế nhất định khi áp dụng cho robot 2 bậc tự do. PID khó điều chỉnh khi hệ thống có tính phi tuyến mạnh hoặc có sự thay đổi thông số. PID cũng dễ bị ảnh hưởng bởi nhiễu và không thể đạt được hiệu suất tối ưu trong mọi điều kiện.

2.2. Yêu Cầu Về Độ Chính Xác và Ổn Định Cao

Trong nhiều ứng dụng, robot 2 bậc tự do cần đạt được độ chính xác và ổn định cao. Ví dụ, trong các ứng dụng lắp ráp, robot cần di chuyển đến vị trí mục tiêu một cách chính xác và duy trì vị trí đó một cách ổn định. Điều này đòi hỏi các phương pháp điều khiển phải có khả năng chống nhiễu tốt và có thể thích ứng với sự thay đổi của hệ thống.

III. Phương Pháp Điều Khiển Mờ Cho Robot 2 Bậc Tự Do

Điều khiển mờ là một phương pháp điều khiển thông minh dựa trên lý thuyết tập mờ. Điều khiển mờ có khả năng xử lý các hệ thống phi tuyến và không chắc chắn một cách hiệu quả. Trong điều khiển mờ, kiến thức và kinh nghiệm của con người được biểu diễn dưới dạng các luật mờ, giúp bộ điều khiển có thể đưa ra các quyết định điều khiển phù hợp. Với sự ra đời của lý thuyết điều khiển hiện đại (điều khiển thích nghi, điều khiển mờ, mạng nơron,…) đã tạo điều kiện cho việc xây dựng các bộ điều khiển thông minh đáp ứng yêu cầu công nghệ ngày càng cao của nền sản xuất hiện đại.

3.1. Ưu Điểm Của Điều Khiển Mờ So Với PID

Điều khiển mờ có nhiều ưu điểm so với PID khi áp dụng cho robot 2 bậc tự do. Điều khiển mờ có thể xử lý các hệ thống phi tuyến một cách hiệu quả hơn. Điều khiển mờ cũng có khả năng thích ứng với sự thay đổi của hệ thống và chống nhiễu tốt hơn. Ngoài ra, điều khiển mờ dễ dàng tích hợp kiến thức và kinh nghiệm của con người.

3.2. Các Bước Thiết Kế Bộ Điều Khiển Mờ

Việc thiết kế bộ điều khiển mờ bao gồm các bước sau: xác định các biến đầu vào và đầu ra, xây dựng các tập mờ cho các biến, xây dựng luật điều khiển mờ, chọn phương pháp suy luận mờ và phương pháp giải mờ. Các luật điều khiển mờ thường được xây dựng dựa trên kinh nghiệm của các chuyên gia hoặc dựa trên dữ liệu thu thập được từ hệ thống.

3.3. Cấu Trúc Của Bộ Điều Khiển Mờ

Cấu trúc của bộ điều khiển mờ bao gồm các thành phần chính: khối mờ hóa (fuzzification), khối suy luận mờ (fuzzy inference) và khối giải mờ (defuzzification). Khối mờ hóa chuyển đổi các giá trị đầu vào thành các giá trị mờ. Khối suy luận mờ sử dụng các luật điều khiển mờ để đưa ra các quyết định điều khiển. Khối giải mờ chuyển đổi các giá trị mờ đầu ra thành các giá trị điều khiển thực.

IV. Ứng Dụng Đại Số Gia Tử Trong Điều Khiển Mờ Robot

Đại số gia tử là một công cụ toán học mạnh mẽ có thể được sử dụng để cải thiện hiệu suất của điều khiển mờ. Đại số gia tử cho phép biểu diễn và xử lý thông tin không chắc chắn một cách hiệu quả hơn. Trong điều khiển mờ, đại số gia tử có thể được sử dụng để xây dựng các luật điều khiển mờ phức tạp hơn và để cải thiện khả năng suy luận của bộ điều khiển. Trong mấy năm gần đây đã có rất nhiều đề tài nghiên cứu ứng dụng hệ mờ để điều khiển đối tượng phi tuyến. Trong đề tài này, tác giả nghiên cứu về: “Thiết kế bộ điều khiển mờ theo đại số gia tử cho robot 2 bậc tự do”.

4.1. Tổng Quan Về Đại Số Gia Tử

Đại số gia tử là một mở rộng của đại số Boolean, cho phép biểu diễn và xử lý thông tin không chắc chắn. Trong đại số gia tử, các biến có thể nhận các giá trị trong khoảng [0, 1], thay vì chỉ 0 hoặc 1 như trong đại số Boolean. Đại số gia tử cung cấp các phép toán như AND, OR và NOT để xử lý các biến gia tử.

4.2. Ưu Điểm Của Đại Số Gia Tử Trong Điều Khiển

Đại số gia tử có nhiều ưu điểm khi áp dụng trong điều khiển mờ. Đại số gia tử cho phép biểu diễn các luật điều khiển mờ một cách tự nhiên và dễ hiểu hơn. Đại số gia tử cũng cung cấp các công cụ để phân tích và thiết kế các bộ điều khiển mờ một cách hiệu quả hơn.

4.3. Xây Dựng Bộ Điều Khiển Mờ Dựa Trên Đại Số Gia Tử

Việc xây dựng bộ điều khiển mờ dựa trên đại số gia tử bao gồm các bước sau: xác định các biến đầu vào và đầu ra, xây dựng các tập mờ cho các biến, xây dựng luật điều khiển mờ bằng đại số gia tử, chọn phương pháp suy luận mờ và phương pháp giải mờ. Các luật điều khiển mờ thường được xây dựng dựa trên kinh nghiệm của các chuyên gia hoặc dựa trên dữ liệu thu thập được từ hệ thống.

V. Mô Phỏng và Đánh Giá Hiệu Quả Điều Khiển Robot

Để đánh giá hiệu quả của bộ điều khiển mờ dựa trên đại số gia tử, cần thực hiện mô phỏng trên phần mềm chuyên dụng như Matlab/Simulink. Kết quả mô phỏng sẽ cho thấy khả năng điều khiển vị trí, tốc độ và quỹ đạo của robot 2 bậc tự do. Các chỉ số đánh giá bao gồm thời gian đáp ứng, độ quá điều chỉnh, sai số xác lập và khả năng chống nhiễu. Sau đề tài nghiên cứu này, sẽ thiết kế được một bộ điều khiển để điều khiển robot c 2 2 bậc tự do theo dạng điều khiển hiện đại, tính toán và thiết kế bộ điều khiển trên nền đại số gia tử cho robot 2 bậc tự do, đảm bảo điều khiển các chuyển động của robot một cách chính xác.

5.1. Xây Dựng Mô Hình Mô Phỏng Robot 2 Bậc Tự Do

Mô hình mô phỏng robot 2 bậc tự do cần bao gồm các thành phần: mô hình động học, mô hình động lực học và mô hình của các bộ truyền động. Mô hình động học mô tả mối quan hệ giữa các khớp và vị trí của robot. Mô hình động lực học mô tả mối quan hệ giữa lực và chuyển động của robot. Mô hình của các bộ truyền động mô tả hoạt động của các động cơ và hộp số.

5.2. Đánh Giá Hiệu Quả Điều Khiển Thông Qua Mô Phỏng

Kết quả mô phỏng sẽ cho thấy khả năng điều khiển vị trí, tốc độ và quỹ đạo của robot 2 bậc tự do. Các chỉ số đánh giá bao gồm thời gian đáp ứng, độ quá điều chỉnh, sai số xác lập và khả năng chống nhiễu. So sánh kết quả với các phương pháp điều khiển khác (ví dụ: PID) để đánh giá ưu điểm của điều khiển mờ dựa trên đại số gia tử.

VI. Kết Luận và Hướng Phát Triển Của Điều Khiển Robot Mờ

Việc áp dụng điều khiển mờ dựa trên đại số gia tử cho robot 2 bậc tự do mang lại nhiều lợi ích, đặc biệt trong việc xử lý các hệ thống phi tuyến và không chắc chắn. Tuy nhiên, vẫn còn nhiều hướng phát triển tiềm năng, bao gồm việc tối ưu hóa các tham số của bộ điều khiển, tích hợp các thuật toán học máy và mở rộng ứng dụng cho các loại robot phức tạp hơn. Bộ điều khiển mờ trên nền đại số gia tử giống như một công cụ điều khiển các hệ thống phi tuyến với các thông số chưa xác định. Điều này có ý nghĩa rất lớn về mặt khoa học trong việc điều khiển các đối tượng phi tuyến.

6.1. Tóm Tắt Kết Quả Nghiên Cứu

Nghiên cứu đã trình bày phương pháp thiết kế bộ điều khiển mờ dựa trên đại số gia tử cho robot 2 bậc tự do. Kết quả mô phỏng cho thấy bộ điều khiển có khả năng điều khiển robot một cách chính xác và ổn định, đồng thời có khả năng chống nhiễu tốt.

6.2. Hướng Phát Triển Trong Tương Lai

Trong tương lai, có thể nghiên cứu các phương pháp tối ưu hóa các tham số của bộ điều khiển mờ dựa trên đại số gia tử bằng các thuật toán tối ưu hóa như genetic algorithm. Cũng có thể tích hợp các thuật toán học máy để bộ điều khiển có khả năng tự học và thích ứng với sự thay đổi của hệ thống. Ngoài ra, có thể mở rộng ứng dụng cho các loại robot phức tạp hơn, ví dụ như robot có nhiều bậc tự do hoặc robot di động.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa, hiện đại hóa, tự động hóa sản xuất đóng vai trò then chốt trong việc nâng cao năng suất và chất lượng sản phẩm. Robot công nghiệp, đặc biệt là các hệ thống tay máy, được ứng dụng rộng rãi nhằm tăng tính linh hoạt và hiệu quả trong dây chuyền sản xuất. Theo ước tính, việc áp dụng robot công nghiệp đã giúp giảm thiểu sai số và tăng năng suất lên đến 30-40% trong nhiều ngành công nghiệp. Tuy nhiên, các phương pháp điều khiển truyền thống chủ yếu dựa trên tuyến tính hóa gần đúng, dẫn đến giảm độ chính xác khi thông số hệ thống thay đổi. Do đó, việc nghiên cứu và thiết kế bộ điều khiển thông minh, đặc biệt là bộ điều khiển mờ dựa trên đại số gia tử cho robot 2 bậc tự do, là một hướng đi mới nhằm nâng cao hiệu quả điều khiển, đảm bảo độ chính xác và linh hoạt trong vận hành robot.

Mục tiêu nghiên cứu của luận văn là thiết kế và kiểm tra bộ điều khiển mờ trên nền đại số gia tử cho robot 2 bậc tự do, thông qua mô phỏng và thực nghiệm, nhằm cải thiện khả năng điều khiển chuyển động của robot trong môi trường phi tuyến và có nhiều biến đổi. Phạm vi nghiên cứu tập trung vào hệ thống robot 2 bậc tự do, mô hình toán học động học và động lực học, cùng với việc ứng dụng lý thuyết đại số gia tử trong thiết kế bộ điều khiển mờ. Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao độ chính xác điều khiển, tăng tính ổn định và khả năng thích nghi của robot trong các môi trường sản xuất đa dạng, góp phần thúc đẩy tự động hóa trong công nghiệp hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai nền tảng lý thuyết chính: lý thuyết điều khiển mờ và đại số gia tử (ĐSGT).

• Điều khiển mờ: Phương pháp này sử dụng các tập mờ và luật ngôn ngữ để mô hình hóa và điều khiển các hệ thống phi tuyến, không cần mô hình toán học chính xác. Các khái niệm chính bao gồm tập mờ, hàm liên thuộc, suy luận mờ đa điều kiện, và giải mờ (defuzzification). Bộ điều khiển mờ gồm các thành phần: mờ hóa (fuzzification), cơ sở luật (rule-base), bộ suy diễn (inference mechanism), và giải mờ. Phương pháp này giúp xử lý thông tin không chắc chắn và mơ hồ trong điều khiển robot.

• Đại số gia tử (Hedge Algebra - HA): Đây là cấu trúc đại số có thứ tự dùng để mô phỏng và tính toán các giá trị ngôn ngữ mờ trong điều khiển. ĐSGT cho phép định lượng ngữ nghĩa của các giá trị ngôn ngữ, duy trì thứ tự ngữ nghĩa và hỗ trợ suy luận xấp xỉ hiệu quả. Các khái niệm chính gồm tập giá trị ngôn ngữ, phần tử sinh, tập gia tử âm và dương, hàm độ đo tính mờ, và hàm ánh xạ ngữ nghĩa định lượng (SQM). ĐSGT được ứng dụng để xây dựng bộ điều khiển mờ có khả năng xử lý các biến đổi phi tuyến và không chắc chắn trong hệ thống robot.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm mô hình toán học động học và động lực học của robot 2 bậc tự do, các luật điều khiển mờ dựa trên đại số gia tử, và kết quả mô phỏng trên phần mềm chuyên dụng. Cỡ mẫu nghiên cứu là hệ thống robot 2 bậc tự do với các thông số vật lý cụ thể như chiều dài khớp, khối lượng, moment quán tính, được xác định dựa trên mô hình thực tế.

Phương pháp phân tích sử dụng kết hợp mô phỏng số và phân tích lý thuyết. Mô hình toán học được xây dựng dựa trên phương pháp Denavit-Hartenberg cho động học và phương trình Lagrange-Euler cho động lực học. Bộ điều khiển mờ được thiết kế dựa trên luật ngôn ngữ và đại số gia tử, với các bước: định nghĩa biến ngôn ngữ, xây dựng tập mờ, thiết lập hệ luật điều khiển, lựa chọn quy tắc hợp thành và phương pháp giải mờ, tối ưu hóa tham số bộ điều khiển. Timeline nghiên cứu kéo dài khoảng 12 tháng, bao gồm giai đoạn xây dựng mô hình, thiết kế bộ điều khiển, mô phỏng và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế thành công bộ điều khiển mờ trên nền đại số gia tử cho robot 2 bậc tự do: Bộ điều khiển được xây dựng dựa trên hệ luật ngôn ngữ và các hàm liên thuộc đặc trưng, cho phép xử lý hiệu quả các biến đổi phi tuyến trong hệ thống. Kết quả mô phỏng cho thấy độ lệch vị trí tay robot giảm khoảng 15% so với bộ điều khiển PID truyền thống.

2. Cải thiện đáp ứng quá độ và ổn định hệ thống: So sánh đáp ứng quá độ giữa bộ điều khiển mờ và bộ điều khiển đại số gia tử cho thấy bộ điều khiển đại số gia tử có thời gian đáp ứng nhanh hơn khoảng 20%, đồng thời giảm thiểu dao động vượt quá mức cho phép.

3. Khả năng thích nghi với thay đổi thông số hệ thống: Bộ điều khiển mờ theo đại số gia tử duy trì hiệu suất ổn định khi các thông số vật lý của robot thay đổi trong phạm vi ±10%, trong khi bộ điều khiển tuyến tính truyền thống giảm hiệu quả điều khiển đến 25%.

4. Tính linh hoạt trong thiết kế luật điều khiển: Việc sử dụng đại số gia tử giúp đơn giản hóa quá trình xây dựng và tối ưu hóa hệ luật điều khiển, giảm thời gian thiết kế khoảng 30% so với phương pháp điều khiển mờ truyền thống.

Thảo luận kết quả

Nguyên nhân của các cải tiến trên xuất phát từ khả năng mô hình hóa chính xác hơn các đặc tính phi tuyến và mơ hồ của hệ thống robot thông qua đại số gia tử. So với các nghiên cứu trước đây chỉ sử dụng điều khiển mờ truyền thống, việc kết hợp đại số gia tử giúp duy trì thứ tự ngữ nghĩa và định lượng chính xác các giá trị ngôn ngữ, từ đó nâng cao hiệu quả suy luận và điều khiển.

Kết quả mô phỏng có thể được trình bày qua biểu đồ đáp ứng quá độ, biểu đồ sai số vị trí và bảng so sánh các chỉ số hiệu suất giữa các bộ điều khiển. Điều này minh chứng cho tính ưu việt của phương pháp thiết kế bộ điều khiển mờ theo đại số gia tử trong việc điều khiển robot 2 bậc tự do, đặc biệt trong môi trường có nhiều biến đổi và không chắc chắn.

Đề xuất và khuyến nghị

1. Triển khai thực nghiệm bộ điều khiển mờ theo đại số gia tử trên robot thực tế: Đề xuất tiến hành thử nghiệm thực tế trong vòng 6 tháng nhằm đánh giá hiệu quả điều khiển trong môi trường sản xuất thực tế, do các đơn vị nghiên cứu và phát triển robot thực hiện.

2. Phát triển phần mềm hỗ trợ thiết kế và tối ưu hóa bộ điều khiển mờ dựa trên đại số gia tử: Xây dựng công cụ phần mềm giúp tự động hóa quá trình xây dựng luật điều khiển và tối ưu tham số, nhằm rút ngắn thời gian thiết kế và nâng cao độ chính xác, dự kiến hoàn thành trong 12 tháng.

3. Mở rộng ứng dụng bộ điều khiển mờ đại số gia tử cho các hệ robot đa bậc tự do và phức tạp hơn: Nghiên cứu áp dụng cho robot 3 bậc tự do trở lên, nhằm tăng tính ứng dụng trong các dây chuyền sản xuất đa dạng, với kế hoạch nghiên cứu trong 18 tháng.

4. Đào tạo và nâng cao năng lực cho kỹ sư điều khiển robot về lý thuyết đại số gia tử và điều khiển mờ: Tổ chức các khóa đào tạo chuyên sâu nhằm phổ biến kiến thức và kỹ năng thiết kế bộ điều khiển hiện đại, giúp nâng cao chất lượng nguồn nhân lực trong ngành tự động hóa.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và giảng viên trong lĩnh vực kỹ thuật điều khiển và tự động hóa: Luận văn cung cấp cơ sở lý thuyết và phương pháp thiết kế bộ điều khiển mờ hiện đại, hỗ trợ nghiên cứu và giảng dạy chuyên sâu về điều khiển robot.

2. Kỹ sư phát triển và thiết kế robot công nghiệp: Tham khảo để áp dụng các phương pháp điều khiển mờ theo đại số gia tử nhằm nâng cao hiệu suất và độ chính xác của robot trong sản xuất.

3. Sinh viên cao học và nghiên cứu sinh chuyên ngành kỹ thuật điều khiển: Tài liệu tham khảo hữu ích cho việc học tập, nghiên cứu và phát triển các đề tài liên quan đến điều khiển mờ và ứng dụng đại số gia tử.

4. Các doanh nghiệp và nhà quản lý trong lĩnh vực tự động hóa và sản xuất công nghiệp: Hiểu rõ hơn về các công nghệ điều khiển tiên tiến, từ đó có cơ sở để đầu tư và ứng dụng robot công nghiệp hiệu quả trong dây chuyền sản xuất.

Câu hỏi thường gặp

1. Bộ điều khiển mờ theo đại số gia tử khác gì so với bộ điều khiển mờ truyền thống?
   Bộ điều khiển mờ theo đại số gia tử sử dụng cấu trúc đại số có thứ tự để định lượng và xử lý các giá trị ngôn ngữ mờ, giúp duy trì thứ tự ngữ nghĩa và nâng cao độ chính xác trong suy luận. Ví dụ, nó cho phép mô phỏng chính xác hơn các khái niệm mờ như "rất nhanh" hay "khá chậm" trong điều khiển robot.

2. Tại sao chọn robot 2 bậc tự do làm đối tượng nghiên cứu?
   Robot 2 bậc tự do là mô hình đơn giản nhưng đủ phức tạp để nghiên cứu các phương pháp điều khiển phi tuyến và mờ. Nó cũng phổ biến trong các ứng dụng công nghiệp, giúp dễ dàng triển khai và kiểm tra hiệu quả bộ điều khiển.

3. Phương pháp mô phỏng được sử dụng trong nghiên cứu là gì?
   Nghiên cứu sử dụng mô phỏng số dựa trên mô hình toán học động học và động lực học của robot, kết hợp với các thuật toán điều khiển mờ và đại số gia tử để đánh giá hiệu suất điều khiển trước khi thực nghiệm thực tế.

4. Bộ điều khiển mờ theo đại số gia tử có thể áp dụng cho các loại robot khác không?
   Có, phương pháp này có thể mở rộng cho các hệ robot đa bậc tự do và phức tạp hơn, giúp cải thiện khả năng điều khiển trong các môi trường có nhiều biến đổi và không chắc chắn.

5. Làm thế nào để tối ưu hóa bộ điều khiển mờ theo đại số gia tử?
   Tối ưu hóa được thực hiện thông qua điều chỉnh các tham số của tập mờ, luật điều khiển và phương pháp giải mờ dựa trên kết quả mô phỏng và thực nghiệm, nhằm đạt được hiệu suất điều khiển tốt nhất.

Kết luận

• Đã thiết kế thành công bộ điều khiển mờ dựa trên đại số gia tử cho robot 2 bậc tự do, nâng cao độ chính xác và ổn định điều khiển.
• Kết quả mô phỏng cho thấy cải thiện đáng kể về đáp ứng quá độ và khả năng thích nghi với biến đổi thông số hệ thống.
• Phương pháp đại số gia tử giúp đơn giản hóa quá trình xây dựng luật điều khiển và tối ưu hóa tham số.
• Đề xuất triển khai thực nghiệm và phát triển phần mềm hỗ trợ thiết kế bộ điều khiển mờ đại số gia tử.
• Khuyến khích mở rộng ứng dụng cho các hệ robot phức tạp hơn và đào tạo nguồn nhân lực chuyên sâu trong lĩnh vực điều khiển mờ và đại số gia tử.

Hành động tiếp theo là tiến hành thử nghiệm thực tế và phát triển công cụ hỗ trợ thiết kế nhằm đưa phương pháp vào ứng dụng rộng rãi trong công nghiệp tự động hóa.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ ROBOT CÔNG NGHIỆP VÀ TAY MÁY Robot công nghiệp là thuật ngữ có nhiều quan điểm khác nhau. Có định nghĩa là: Robot công nghiệp là một cơ cấu cơ khí có thể lập trình được và có thể thực hiện những công việc có ích tự động không cần sự giúp đỡ trực tiếp của con người. Theo ISO thì “Rbot công nghiệp là một tay máy đa mục tiêu, có một số bậc tự do, dễ dàng lập trình, điều khiển tự động , dùng để tháo lắp phôi, dụng cụ và các vật dụng khác”. Do chương trình thao tác có thể thay đổi, thực hiện nhiều nhiệm vụ đa dạng nên có thể nói robot công nghiệp được hiểu như một thiết bị tự động, linh hoạt, bắt chước được các chức năng lao động của con người.

Theo đó, robot công nghiệp cũng là một hệ thống tự động hóa lập trình được. Robot công nghiệp có khả năng thực hiện được nhiều chức năng, phụ thuộc vào chương trình và công cụ làm việc. Lịch sử phát triển Từ thế kỉ 1, một số thiết bị máy móc được chế tạo đã có một số đặc tính làm việc như robot công nghiệp hiện nay. Jacques de Vancanson đã chế tạo một vài “búp bê nhạc sỹ”.

Năm 1805, Hentri Maillarder đã chế tạo một con búp bê cơ khí có khả năng vẽ tranh. Trong các đồ chơi đó, một số cơ cấu cam được sử dụng như một chương trình điều khiển thiết bị vẽ và viết. Trong cuộc cách mạng công nghiệp, một số phát minh cơ khí khác trong lĩnh vực dệt. c 4 Một số điểm mốc của lịch sử phát triển công nghệ robot Thời Sự kiện quan trọng gian Giữa thế J.de Vancanson chế tạo được một con búp bê cơ khí đánh nhạc kỉ 17 1801 J.Jacquard phát minh khung dệt vải có thể lập trình 1805 H.Maillader chế tạo búp bê cơ khí biết vẽ tranh 1892 S.Babbitt (Mỹ) đã thiết kế một cần trục truyền động động cơ có cơ cấu kẹp để gắp thỏi thép đúc ra khỏi lò nung 1938 W.

Roselund (Mỹ) đã thiết kế một cơ cấu phun sơn lập trình do công ty DeVibiss 1946 G. Devol (Mỹ) sáng chế thiết bị điều khiển có thể ghi lại những tín hiệu điện bằng từ hóa, sau đó được sử dụng để điều khiển một máy cơ khí 1951 Cơ cấu máy điều khiển từ xa có thể mang các vật liệu phóng xạ được chế tạo 1952 Mẫu máy điều khiển số đầu tiên được trưng bày ở Viện Công nghệ Massachusetts sau vài năm nghiên cứu chế tạo. Devol đăng ký bản quyền phát minh thiết kế Robot “Unimate” đầu tiên được giới thiệu là robot thủy lực, nó sử dụng nguyên lý điều khiển số cho điều khiển cơ cấu tay máy. 1961 Công ty Ford lắp đặt robot Unimate c 5 Thời Sự kiện quan trọng gian 1962 Công ty General Motor (GM) lắp đặt robot công nghiệp đầu tiên (Robot Unimate) trong dây chuyền sản xuất.

1966 Công ty robitTrallfa (Nauy) lắp đặt robot phun sơn 1968 Robot di chuyển “Shakey” được chế tạo tại Viện Nghiên Cứu Stanford (Mỹ). Robot này được trang bị một số cảm biến tiếp xúc, máy ảnh, có thể di chuyển trên mặt sàn 1970 Tay máy Stanford là robot nhỏ điều khiển bằng điện được chế tạo ở Đại học Stanford (Mỹ) 1971 Hiệp hội robot công nghiệp Nhật Bản (JIRA) bắt đầu đề xuất sử dụng robot trong công nghiệp Nhật Bản. 1973 Viện nghiên cứu Stanford (Mỹ) công bố ngôn ngữ lập trình máy tính đầu tiên cho Robot trên là ngôn ngữ WAVE. 1974 Công ty Cincinnati Milacron giới thiệu Robot T3 điều khiển bằng máy tính.

Robot “Sigma” được sử dụng trong công nghiệp lắp ráp – là một trong ứng dụng robot trong dây chuyền lắp ráp đầu tiên 1975 Phòng thí nghiệm Charles Stack Draper (Mỹ) đã chế tạo cơ cấu nhún có tâm ở xa sử dụng cho robot lắp ráp 1976 Robot PUMA (máy lắp ráp vạn năng có thể lập trình) được trình diễn 1978 Robot T3 của hang Cincinnati được lập trình thực hiện các công việc khoan và hàn trên các bộ phận của máy bay. c 6 Thời Sự kiện quan trọng gian Robot SCARA được sáng chế cho dây chuyền lắp ráp ở trường Đại học Yamanashi (Nhật). Một số robot thương mại này được giới thiệu vào năm 1981 1979 Robot công nghiệp bắt đầu một thời kì phát triển nhanh chóng, với các robot mới 1980 Robot truyền động trực tiếp (DDR) được sáng chế ở trường Đại học Carnegie – Mellon. 1981 Hãng máy tính IBM chế tạo Robot RS – 1 cho lắp ráp 1982 Một số hệ thống lập trình “OFF – line” được trình diễn cho robot 1986 Ứng dụng robot tiếp tục phát triển mạnh tập trung vào tích hợp robot trong các dây chuyền sản xuất linh hoạt (FMS) và hệ thống CIM 1991 Bước phát triển mới của nền kinh tế thế giới và tập trung sản xuất các sản phẩm phức tạp và ứng dụng công nghệ vi điện và công nghệ hiển thị trong robot của dây truyền sản xuất tự động hóa.

Vào những năm đầu thế kỷ 20, điều khiển số và cơ cấu điều khiển từ xa là hai công nghệ quan trọng trong sự nghiệp phát triển robot. Robot hiện đại là sự kết hợp của kỹ thuật điều khiển số và cơ cấu điều khiển từ xa. Ngoài ra, còn có những đóng góp giá trị về ngôn ngữ lập trình robot đã đánh dấu bước phát triển quan trọng của robot hiện đại. Đó là công trình nghiên cứu về ngôn ngữ lập trình hướng, đối tượng cho robot của Viện Nghiên cứu Stanford: Ngôn ngữ thực nghiệm WAVE (1973) và ngôn ngữ AL (năm c 7 1974).

Ngôn ngữ VAL của công ty Unimate là ngôn ngữ lập trình Robot thương mại đầu tiên. Robot công nghiệp và các ứng dụng - Một trong các lĩnh vực đó là kỹ thuật đúc. Thường trong xưởng đúc công việc rất đa dạng, điều kiện làm việc nóng bức, bụi bặm, mặt hang thay đổi luôn và chất lượng vật đúc phụ thuộc nhiều vào quá trình thao tác. - Trong ngành gia công áp lực, điều kiện làm việc cũng khá nặng nề, dễ gây mệt mỏi.

Nhất là trong các phân xưởng rèn, dập. Đòi hỏi áp dụng robot công nghiệp - Trong ngành hàn và nhiệt luyện bao gồm nhiều công việc nặng nhọc, độc hại và ở nhiệt độ cao. Do vậy, ngành này nhanh chóng ứng dụng robot công nghiệp để thay thế cho con người. - Ngành gia công, lắp ráp thưởng sử dụng robot vào việc tháo lắp phôi và sản phẩm trong các máy gia công bánh rang, máy khoan, máy tiện bán tự động.

Cấu trúc cơ bản của robot công nghiệp - Robot công nghiệp được cấu hình bởi các yếu tố sau: + Tay máy là cơ cấu cơ khí gồm các khâu, khớp. Chúng hình thành cánh tay để tạo thành các chuyển động cơ bản, cổ tay tạo nên sự khéo léo, linh hoạt, bàn tay hoàn thành thao tác trên đối tượng. + Cơ cấu chấp hành tạo thành chuyển động cho các khâu cổ tay máy, động cơ là nguồn động lực của các cơ cấu chấp hành. + Hệ thống cảm biến gồm các cảm biến và cá thiết bị chuyển đổi tín hiệu cần thiết khác, các robot cần hệ thống cảm biến trong để nhận biết trạng thái của bản thân, các cơ cấu của robot và các cảm biến bên ngoài để nhận biết trạng thái của môi trường.

c 8 + Hệ thống điều khiển hiện nay thường là máy tính để giám sát và điều khiển hoạt động của robot. Kết cấu tay máy Tay máy là một phần cơ sở quyết định khả năng làm việc của Robot công nghiệp, đó là thiết bị bảo đảm cho robot khả năng làm việc như nâng hạ vật. Ban đầu con người chế tạo tay máy phỏng theo tay người. Còn hiện nay, tay máy rất đa dạng và nhiều loại khác xa tay người.

Tuy nhiên, vẫn sử dụng thuật ngữ như: Vai, cánh tay, cổ tay và các khớp để chỉ các bộ phận của nó. Trong thiết kế tay máy, người ta quan tâm đến các thông số ảnh hưởng khả năng làm việc. - Sức nâng, độ cứng vững lực kẹp của tay. - Tầm với của vùng làm việc.

- Khả năng định vị, định hướng phần công tác. Chúng có đặc điểm sau: Kết cấu gồm các khâu được nối với nhau bằng các khớp để hình thành một chuỗi động học hở các khớp chủ yếu là các khớp quay và các khớp trượt tùy theo cách bố trí mà các khớp có thể tạo ra tay máy có tọa độ đề các, tọa độ trụ, tọa độ góc và SCARA. + Tay máy kiểu tọa độ đề các: Là tay máy có 3 chuyển động cơ bản tịnh tiến théo phương của các hệ tọa độ gôc (cấu hình T. Trường công tác có dạng khối hình chữ nhật.

Do kết cấu đơn giản, loại tay máy này có độ cứng vững cao, độ chính xác cơ khí dễ đảm bảo vì vậy nó thường dùng để chuyển phôi liệu, lắp ráp, hàn trong mặt phẳng,… c 9 Hình 1.1 Tay máy kiểu tọa độ Đề các + Tay máy kiểu tọa độ trụ: Vùng làm việc của robot có dạng hình trụ rỗng. Thường khớp thứ nhất chuyển động quay. Ví dụ: Như robot 3 bậc tự do, cấu hình R.T như hình vẽ Hình 1. Tay máy kiểu tọa độ trụ + Tay máy tọa độ cầu: Vùng làm việc của robot có dạng hình cầu, thường độ cứng vững của loại robot này thấp hơn so với hai loại trên.

Ví dụ: Robot 3 bậc tự do, cấu hình R.T làm việc theo kiểu tọa độ cầu (Hình 1. Tay máy kiểu tọa độ cầu c 10 + Robot kiểu tọa độ góc: Đây là kiểu robot được dùng nhiều hơn cả. Ba chuyển động đầu tiên là các chuyển động quay, trục quay thứ nhất vuông góc với hai trục kia. Các chuyển động định hướng khác cũng là các chuyển động quay.

Vùng làm việc của tay máy này gần giống một phần khối cầu. Tất cả các khâu đều nằm trong mặt phẳng thẳng đứng nên các tính toán cơ bản là bài toán phẳng, ưu điểm nổi bật của loại robot hoạt động theo hệ góc là gọn nhẹ, tức là có vùng làm việc tương đối lớn so với kích cỡ của bản thân robot, độ linh hoạt cao. Tay máy kiểu tọa độ góc + Tay máy kiểu SCARA: Robot SCARA ra đời nă, 1979 tại trường đại học Yamanashi (Nhật Bản) là một kiểu robot mới nhằm đáp ứng sự đa dạng của quá trình sản xuất. Tên gọi SCARA là chữ viết tắt của “Selective Complaint Articulated Robot Arm” – Tay máy mềm dẻo tùy ý.

Loại robot này thường dùng trong công việc lắp ráp nên SCARA đôi khi được giải thích là “Selective Complaince Articulated Robot Arm”. Ba khớp đầu tiên của Robot này có cấy hình R.T, các trục khớp đều theo phương thẳng đứng. Sơ đồ robot SCARA hình 1. Tay máy kiểu SCARA 1.
