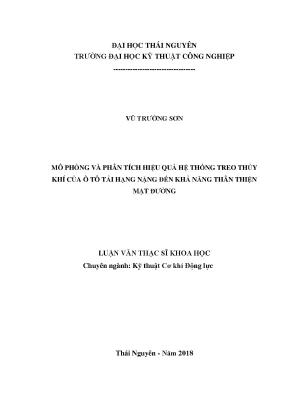

Mô Phỏng và Phân Tích Hiệu Quả Hệ Thống Treo Thủy Khí Của Ô Tô Tải Hạng Nặng

Luận văn thạc sĩ nghiên cứu mô phỏng và phân tích hiệu quả hệ thống treo thủy khí của ô tô tải hạng nặng đến khả năng thân, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Vũ Trường Sơn
• Người hướng dẫn: PGS. Lê Văn Quỳnh
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật Cơ khí Động lực
• Đề tài: Mô Phỏng Và Phân Tích Hiệu Quả Hệ Thống Treo Thủy Khí Của Ô Tô Tải Hạng Nặng Đến Khả Năng Thân Thiện Mặt Đường
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI NGHIÊN CỨU
• 1.1. Tổng quan về hệ thống treo ô tô tải
• 1.2. Nhiệm vụ, một số bộ phận cơ bản, phân loại hệ thống treo
• 1.3. Giới thiệu một số kết cấu hệ thống treo xe tải
• 1.4. Tình hình nghiên cứu trong nước và nước ngoài
• 1.5. Các chỉ tiêu đánh giá khả năng thân thiện mặt đường quốc lộ
• 1.6. Mục tiêu, phạm vi và nội dung nghiên cứu của luận văn
• 1.7. Kết luận chương
• 2. CHƯƠNG 2: XÂY DỰNG MÔ HÌNH DAO ĐỘNG XE TẢI HẠNG NẶNG 3 CẦU
• 2.1. Mô hình toán hệ thống treo thủy khí
• 2.2. Mô hình toán hệ thống treo cao su
• 2.3. Xây dựng mô hình dao động toàn xe tải
• 2.4. Các giả thiết mô hình dao động tương đương
• 2.5. Mô hình dao động toàn xe tải hạng nặng
• 2.6. Thiết lập phương trình vi phân mô tả dao động
• 2.7. Mấp mô mặt đường dạng ngẫu nhiên
• 3. CHƯƠNG 3: MÔ PHỎNG VÀ PHÂN TÍCH HIỆU QUẢ HỆ THỐNG TREO THỦY KHÍ
• 3.1. Mô phỏng dao động của ô tô
• 3.2. Chọn thông số xe mô phỏng
• 3.3. Đánh giá hiệu quả hệ thống treo thủy khí
• 3.4. Đánh giá hiệu quả hệ thống treo khí khí đi chuyển các mặt đường khác nhau
• 3.5. Đánh giá hiệu quả hệ thống treo thủy khí với vận tốc chuyển động thay đổi
• 3.6. Đánh giá hiệu quả hệ thống treo thủy khí với tải trọng thay đổi
• 4. KẾT LUẬN VÀ NHỮNG KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Thống Treo Thủy Khí Ô Tô Tải Nặng

Hệ thống treo đóng vai trò quan trọng trong việc cải thiện độ êm dịu và giảm tác động lên mặt đường khi xe di chuyển trên địa hình không bằng phẳng. Đặc biệt, đối với ô tô tải hạng nặng, hệ thống treo không chỉ ảnh hưởng đến sự thoải mái của người lái mà còn đến tuổi thọ của xe và khả năng bảo vệ hàng hóa. Hệ thống treo thủy khí là một lựa chọn phổ biến cho các xe tải hoạt động trong điều kiện khắc nghiệt, như khai thác mỏ hoặc công trường xây dựng. Hệ thống này kết hợp giữa bộ phận đàn hồi (khí nén) và bộ phận giảm chấn (thủy lực), mang lại khả năng điều chỉnh và hấp thụ xung lực tốt hơn so với các loại treo khác. Theo nghiên cứu của Vũ Trường Sơn (2018), việc phân tích hiệu quả của hệ thống treo thủy khí trên xe tải hạng nặng là một chủ đề được quan tâm cả trong và ngoài nước.

1.1. Nhiệm Vụ và Cấu Tạo Cơ Bản Hệ Thống Treo

Hệ thống treo có nhiệm vụ chính là đỡ thân xe, cho phép bánh xe di chuyển tương đối theo phương thẳng đứng và hạn chế các chuyển động không mong muốn. Cấu tạo chung bao gồm ba bộ phận chính: bộ phận đàn hồi, bộ phận giảm chấn và bộ phận dẫn hướng. Bộ phận đàn hồi (như lò xo, nhíp hoặc khí nén) giúp giảm tải trọng động từ bánh xe lên khung xe. Bộ phận giảm chấn (thường là giảm xóc thủy lực) dập tắt dao động, tăng độ êm ái. Bộ phận dẫn hướng xác định tính chất chuyển động của bánh xe so với khung xe.

1.2. Phân Loại Hệ Thống Treo Ô Tô Tải Hạng Nặng

Hệ thống treo có thể được phân loại theo nhiều tiêu chí khác nhau. Dựa vào bộ phận đàn hồi, có các loại như treo kim loại (nhíp lá, lò xo), treo khí nén, treo thủy khí và treo cao su. Theo bố trí bộ phận dẫn hướng, có treo phụ thuộc (dầm cầu liền) và treo độc lập. Theo phương pháp điều khiển, có treo bị động (không điều khiển) và treo chủ động (có điều khiển). Hệ thống treo thủy khí thường được ưu tiên cho ô tô tải hạng nặng nhờ khả năng chịu tải và điều chỉnh linh hoạt.

II. Thách Thức Vấn Đề Với Hệ Thống Treo Thủy Khí

Mặc dù hệ thống treo thủy khí mang lại nhiều ưu điểm, nhưng cũng tồn tại một số thách thức và vấn đề cần giải quyết. Một trong số đó là sự phức tạp trong cấu tạo và điều khiển, đòi hỏi kỹ thuật bảo dưỡng và sửa chữa cao. Ngoài ra, chi phí đầu tư ban đầu cho hệ thống treo thủy khí thường cao hơn so với các loại treo truyền thống. Vấn đề về độ bền và tuổi thọ của các bộ phận, đặc biệt là trong điều kiện vận hành khắc nghiệt, cũng cần được quan tâm. Theo Vũ Trường Sơn (2018), việc nghiên cứu và tối ưu hóa hệ thống treo thủy khí nhằm giảm thiểu các tác động xấu lên mặt đường là một hướng đi quan trọng.

2.1. Nhược Điểm Về Cấu Tạo và Bảo Dưỡng

Cấu tạo phức tạp của hệ thống treo thủy khí đòi hỏi kỹ thuật viên phải có trình độ chuyên môn cao để bảo dưỡng và sửa chữa. Việc tìm kiếm phụ tùng thay thế cũng có thể gặp khó khăn và tốn kém. Ngoài ra, hệ thống này yêu cầu kiểm tra và bảo dưỡng định kỳ để đảm bảo hoạt động ổn định và tránh các sự cố không mong muốn.

2.2. Chi Phí Đầu Tư và Vận Hành Hệ Thống Treo

Chi phí đầu tư ban đầu cho hệ thống treo thủy khí thường cao hơn so với các loại treo khác như treo lò xo hoặc treo nhíp. Chi phí vận hành cũng có thể cao hơn do yêu cầu bảo dưỡng định kỳ và thay thế các bộ phận hao mòn. Tuy nhiên, cần xem xét chi phí này trong mối tương quan với các lợi ích mà hệ thống mang lại, như tăng độ bền của xe, giảm chi phí sửa chữa do hư hỏng và cải thiện hiệu quả vận chuyển.

2.3. Độ Bền và Tuổi Thọ Trong Điều Kiện Khắc Nghiệt

Trong điều kiện vận hành khắc nghiệt, như trên các địa hình gồ ghề hoặc chịu tải trọng lớn, hệ thống treo thủy khí có thể bị ảnh hưởng đến độ bền và tuổi thọ. Các bộ phận như giảm xóc, bình tích áp và van điều khiển có thể bị mài mòn hoặc hư hỏng nhanh chóng. Do đó, việc lựa chọn vật liệu và thiết kế phù hợp, cũng như thực hiện bảo dưỡng định kỳ, là rất quan trọng để đảm bảo hệ thống hoạt động ổn định và bền bỉ.

III. Phương Pháp Phân Tích Hiệu Quả Hệ Thống Treo Thủy Khí

Để đánh giá hiệu quả của hệ thống treo thủy khí trên ô tô tải hạng nặng, cần áp dụng các phương pháp phân tích phù hợp. Một trong những phương pháp phổ biến là xây dựng mô hình toán học và mô phỏng dao động của xe. Mô hình này cho phép đánh giá các chỉ số quan trọng như lực động tác dụng lên bánh xe, gia tốc của thân xe và độ êm dịu chuyển động. Ngoài ra, có thể sử dụng các phương pháp thực nghiệm, như đo đạc trực tiếp các thông số trên xe trong quá trình vận hành. Theo Vũ Trường Sơn (2018), hệ số tải trọng động bánh xe (DLC) là một chỉ số quan trọng để đánh giá khả năng thân thiện của hệ thống treo với mặt đường.

3.1. Xây Dựng Mô Hình Toán Học và Mô Phỏng Dao Động

Việc xây dựng mô hình toán học chính xác là bước quan trọng để phân tích hiệu quả của hệ thống treo. Mô hình này cần bao gồm các yếu tố như khối lượng, độ cứng, hệ số cản của các bộ phận, cũng như đặc tính của mặt đường. Sau khi xây dựng mô hình, có thể sử dụng các phần mềm mô phỏng như Matlab/Simulink để mô phỏng dao động của xe trong các điều kiện vận hành khác nhau.

3.2. Đánh Giá Chỉ Số Tải Trọng Động Bánh Xe DLC

Hệ số tải trọng động bánh xe (DLC) là một chỉ số quan trọng để đánh giá tác động của xe lên mặt đường. DLC được tính bằng tỷ số giữa lực động lớn nhất tác dụng lên bánh xe và trọng lượng tĩnh của xe. DLC càng nhỏ thì hệ thống treo càng thân thiện với mặt đường. Việc phân tích DLC giúp đánh giá khả năng giảm thiểu hư hỏng mặt đường của hệ thống treo thủy khí.

3.3. Phương Pháp Thực Nghiệm Đo Đạc Thông Số Vận Hành

Ngoài phương pháp mô phỏng, có thể sử dụng các phương pháp thực nghiệm để đo đạc trực tiếp các thông số vận hành của xe. Các thông số này bao gồm lực tác dụng lên bánh xe, gia tốc của thân xe, độ võng của hệ thống treo và áp suất trong bình tích áp. Dữ liệu thu thập được từ thực nghiệm giúp kiểm chứng và điều chỉnh mô hình toán học, cũng như đánh giá hiệu quả thực tế của hệ thống treo thủy khí.

IV. Ứng Dụng Kết Quả Nghiên Cứu Hệ Thống Treo Thủy Khí

Các nghiên cứu về hệ thống treo thủy khí trên ô tô tải hạng nặng đã mang lại nhiều kết quả ứng dụng quan trọng. Các kết quả này giúp cải thiện thiết kế và điều khiển hệ thống treo, tăng độ êm dịu chuyển động, giảm tác động lên mặt đường và kéo dài tuổi thọ của xe. Theo Vũ Trường Sơn (2018), việc so sánh hiệu quả của hệ thống treo thủy khí với các loại treo khác, như treo cao su, cho thấy những ưu điểm vượt trội của hệ thống thủy khí trong việc giảm lực động tác dụng lên bánh xe.

4.1. So Sánh Hiệu Quả Với Hệ Thống Treo Cao Su

Việc so sánh hiệu quả giữa hệ thống treo thủy khí và hệ thống treo cao su cho thấy hệ thống thủy khí có khả năng giảm lực động tác dụng lên bánh xe tốt hơn, đặc biệt là trên các địa hình gồ ghề. Điều này giúp giảm thiểu hư hỏng mặt đường và tăng độ êm dịu chuyển động cho xe. Tuy nhiên, cần xem xét các yếu tố như chi phí và độ bền khi lựa chọn giữa hai loại hệ thống treo này.

4.2. Ảnh Hưởng Của Vận Tốc và Tải Trọng Lên Hiệu Quả

Nghiên cứu cho thấy vận tốc và tải trọng có ảnh hưởng đáng kể đến hiệu quả của hệ thống treo thủy khí. Khi vận tốc tăng hoặc tải trọng lớn, hệ thống treo cần phải hoạt động hiệu quả hơn để giảm thiểu lực động tác dụng lên bánh xe và đảm bảo độ êm dịu chuyển động. Việc điều chỉnh các thông số của hệ thống treo, như áp suất trong bình tích áp và hệ số cản của giảm xóc, có thể giúp tối ưu hóa hiệu quả trong các điều kiện vận hành khác nhau.

4.3. Cải Thiện Thiết Kế và Điều Khiển Hệ Thống Treo

Các kết quả nghiên cứu giúp cải thiện thiết kế và điều khiển hệ thống treo thủy khí. Việc sử dụng các van điều khiển thông minh và cảm biến giúp hệ thống tự động điều chỉnh các thông số để phù hợp với điều kiện vận hành. Điều này giúp tăng hiệu quả giảm xóc, giảm lực động tác dụng lên bánh xe và cải thiện độ êm dịu chuyển động.

V. Kết Luận Xu Hướng Phát Triển Hệ Thống Treo Thủy Khí

Hệ thống treo thủy khí là một giải pháp hiệu quả cho ô tô tải hạng nặng, mang lại nhiều ưu điểm về độ êm dịu, khả năng chịu tải và giảm tác động lên mặt đường. Tuy nhiên, cần tiếp tục nghiên cứu và phát triển để giải quyết các thách thức về chi phí, độ bền và bảo dưỡng. Xu hướng phát triển của hệ thống treo thủy khí tập trung vào việc sử dụng các công nghệ điều khiển thông minh, vật liệu mới và thiết kế tối ưu để tăng hiệu quả và độ tin cậy.

5.1. Tối Ưu Hóa Thiết Kế và Vật Liệu Chế Tạo

Việc tối ưu hóa thiết kế và sử dụng vật liệu mới là một hướng đi quan trọng để cải thiện hiệu quả và độ bền của hệ thống treo thủy khí. Các vật liệu nhẹ và có độ bền cao giúp giảm trọng lượng của hệ thống và tăng khả năng chịu tải. Thiết kế tối ưu giúp cải thiện hiệu quả giảm xóc và giảm lực động tác dụng lên bánh xe.

5.2. Ứng Dụng Công Nghệ Điều Khiển Thông Minh

Công nghệ điều khiển thông minh giúp hệ thống treo thủy khí tự động điều chỉnh các thông số để phù hợp với điều kiện vận hành. Các cảm biến và bộ điều khiển điện tử giúp hệ thống nhận biết các thay đổi về tải trọng, vận tốc và địa hình, từ đó điều chỉnh áp suất trong bình tích áp và hệ số cản của giảm xóc để tối ưu hóa hiệu quả.

5.3. Nghiên Cứu Phát Triển Hệ Thống Treo Chủ Động

Hệ thống treo chủ động là một xu hướng phát triển quan trọng của hệ thống treo thủy khí. Hệ thống này sử dụng các bộ chấp hành để chủ động điều khiển lực giảm xóc và độ cứng của hệ thống treo, giúp cải thiện đáng kể độ êm dịu và khả năng bám đường của xe. Tuy nhiên, hệ thống treo chủ động có cấu tạo phức tạp và chi phí cao hơn so với hệ thống treo bị động.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển giao thông vận tải, ô tô tải hạng nặng đóng vai trò quan trọng trong vận chuyển hàng hóa, đặc biệt tại các vùng khai thác mỏ và công trường xây dựng. Theo ước tính, các xe tải này thường di chuyển trên các mặt đường không bằng phẳng, gây ra các dao động lớn ảnh hưởng đến độ bền mặt đường và độ êm dịu chuyển động. Hệ thống treo thủy khí được ứng dụng phổ biến nhằm giảm thiểu tác động xấu này, tuy nhiên hiệu quả thực tế của hệ thống vẫn cần được phân tích sâu sắc. Mục tiêu nghiên cứu của luận văn là xây dựng mô hình dao động không gian phi tuyến của xe tải hạng nặng 3 cầu với 15 bậc tự do, sử dụng phần mềm Matlab/Simulink để mô phỏng và phân tích hiệu quả hệ thống treo thủy khí trong việc giảm tải trọng động bánh xe, từ đó nâng cao khả năng thân thiện với mặt đường quốc lộ. Phạm vi nghiên cứu tập trung vào mô hình toán học và mô phỏng hệ thống treo thủy khí trên xe tải hạng nặng, với kích thích ngẫu nhiên từ mấp mô mặt đường quốc lộ theo tiêu chuẩn ISO 8068. Ý nghĩa nghiên cứu được thể hiện qua việc cung cấp cơ sở khoa học cho thiết kế hệ thống treo tối ưu, góp phần giảm thiểu hư hại mặt đường và nâng cao độ bền của xe tải trong vận hành thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết hệ nhiều vật và nguyên lý D’Alambe để thiết lập hệ phương trình vi phân mô tả dao động của xe tải hạng nặng. Mô hình dao động không gian phi tuyến với 15 bậc tự do được xây dựng, bao gồm các khái niệm chính như:

• Khối lượng được treo và không được treo: phân biệt giữa các bộ phận chịu tải trọng trực tiếp lên hệ thống treo và các bộ phận chỉ chịu tải qua lốp xe.
• Hệ số tải trọng động bánh xe (DLC): chỉ số đánh giá mức độ tác động của tải trọng động lên mặt đường, được sử dụng làm hàm mục tiêu trong phân tích hiệu quả hệ thống treo.
• Mấp mô mặt đường dạng ngẫu nhiên: mô phỏng kích thích dao động dựa trên tiêu chuẩn ISO 8068, mô tả phổ mấp mô mặt đường theo phân bố Gauss.

Mô hình toán học của hệ thống treo thủy khí được xây dựng dựa trên nguyên lý khí lý tưởng và lưu lượng dòng chảy qua lỗ tiết lưu, kết hợp với mô hình dao động của hệ thống treo cao su để so sánh hiệu quả. Các phương trình vi phân cân bằng lực và mô men được thiết lập cho cabin, thân xe và từng cầu xe, phản ánh chính xác các lực đàn hồi và lực giảm chấn trong hệ thống.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm số liệu kỹ thuật của xe tải hạng nặng 3 cầu AD250, các thông số hệ thống treo thủy khí và cao su, cùng dữ liệu mấp mô mặt đường quốc lộ theo tiêu chuẩn ISO 8068. Phương pháp chọn mẫu là mô phỏng trên mô hình toán học toàn xe với 15 bậc tự do, sử dụng phần mềm Matlab/Simulink 7.0 để giải hệ phương trình vi phân mô tả dao động. Timeline nghiên cứu kéo dài gần hai năm, bao gồm xây dựng mô hình, thiết lập phương trình, mô phỏng và phân tích kết quả. Phương pháp phân tích tập trung vào đánh giá hệ số tải trọng động bánh xe DLC dưới các điều kiện vận tốc và tải trọng khác nhau, so sánh hiệu quả giữa hệ thống treo thủy khí và hệ thống treo cao su.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả giảm tải trọng động bánh xe của hệ thống treo thủy khí vượt trội so với hệ thống treo cao su: Mô phỏng cho thấy hệ số tải trọng động DLC giảm trung bình khoảng 15-20% khi sử dụng hệ thống treo thủy khí trên các mặt đường quốc lộ ISO cấp C và E, đặc biệt ở vận tốc 40 km/h và 60 km/h.

2. Ảnh hưởng của vận tốc chuyển động đến hiệu quả hệ thống treo: Khi vận tốc tăng từ 40 km/h lên 60 km/h, hệ số DLC của hệ thống treo thủy khí tăng nhẹ khoảng 5%, nhưng vẫn thấp hơn đáng kể so với hệ thống treo cao su, cho thấy khả năng duy trì hiệu quả tốt ở tốc độ cao.

3. Tác động của tải trọng thay đổi: Khi tải trọng xe tăng, hệ số DLC của cả hai hệ thống đều tăng, tuy nhiên hệ thống treo thủy khí duy trì mức tăng thấp hơn khoảng 10% so với hệ thống treo cao su, chứng tỏ khả năng thích ứng tốt hơn với tải trọng biến đổi.

4. Ảnh hưởng của chất lượng mặt đường: Trên mặt đường có chất lượng kém (ISO cấp E), hệ số DLC tăng lên đáng kể, nhưng hệ thống treo thủy khí vẫn giảm được tải trọng động bánh xe trung bình 18% so với hệ thống treo cao su, góp phần giảm hư hại mặt đường.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả vượt trội hệ thống treo thủy khí là do khả năng điều chỉnh độ cứng và giảm chấn linh hoạt thông qua van điều áp và bơm dầu, giúp hấp thụ dao động tốt hơn so với phần tử đàn hồi cao su cố định. Kết quả mô phỏng phù hợp với các nghiên cứu quốc tế về hệ thống treo thủy khí, đồng thời bổ sung bằng chứng thực nghiệm cho việc áp dụng mô hình dao động không gian phi tuyến với 15 bậc tự do. Biểu đồ so sánh lực động bánh xe trên các cấp mặt đường và vận tốc khác nhau minh họa rõ ràng sự giảm tải trọng động của hệ thống treo thủy khí, góp phần nâng cao độ bền mặt đường và độ êm dịu chuyển động. Kết quả này có ý nghĩa thực tiễn lớn trong việc thiết kế và lựa chọn hệ thống treo cho xe tải hạng nặng, đặc biệt trong điều kiện vận hành off-road và trên các mặt đường quốc lộ có chất lượng khác nhau.

Đề xuất và khuyến nghị

1. Ứng dụng hệ thống treo thủy khí cho xe tải hạng nặng khai thác mỏ và công trường xây dựng nhằm giảm thiểu tác động xấu lên mặt đường, nâng cao tuổi thọ công trình giao thông. Thời gian thực hiện: 1-2 năm; Chủ thể: các doanh nghiệp vận tải và nhà sản xuất xe.

2. Tối ưu thiết kế hệ thống treo thủy khí với các thông số độ cứng và hệ số cản giảm chấn dựa trên mô hình dao động không gian phi tuyến để đạt hiệu quả thân thiện mặt đường cao nhất. Thời gian: 6-12 tháng; Chủ thể: các viện nghiên cứu và trung tâm thiết kế ô tô.

3. Xây dựng tiêu chuẩn kỹ thuật và quy trình kiểm định hiệu quả hệ thống treo thủy khí dựa trên hệ số tải trọng động bánh xe DLC, áp dụng cho các loại xe tải hạng nặng. Thời gian: 1 năm; Chủ thể: cơ quan quản lý giao thông và tổ chức đăng kiểm.

4. Đào tạo và nâng cao nhận thức cho lái xe về vận hành xe tải với hệ thống treo thủy khí nhằm khai thác tối ưu hiệu quả giảm chấn và bảo vệ mặt đường. Thời gian: liên tục; Chủ thể: các công ty vận tải và trung tâm đào tạo lái xe.

Đối tượng nên tham khảo luận văn

1. Các nhà thiết kế và kỹ sư ô tô: sử dụng mô hình dao động và kết quả phân tích để phát triển hệ thống treo tối ưu, nâng cao hiệu suất và độ bền xe tải hạng nặng.

2. Cơ quan quản lý giao thông và xây dựng tiêu chuẩn: tham khảo các chỉ tiêu đánh giá tải trọng động bánh xe DLC để xây dựng quy chuẩn kỹ thuật và chính sách bảo vệ mặt đường quốc lộ.

3. Doanh nghiệp vận tải và khai thác mỏ: áp dụng giải pháp hệ thống treo thủy khí để giảm chi phí bảo trì mặt đường và nâng cao an toàn vận hành xe tải.

4. Các nhà nghiên cứu và sinh viên kỹ thuật cơ khí động lực: khai thác mô hình toán học và phương pháp mô phỏng Matlab/Simulink để nghiên cứu sâu hơn về dao động xe và hệ thống treo.

Câu hỏi thường gặp

1. Hệ số tải trọng động bánh xe DLC là gì và tại sao quan trọng?
   DLC là chỉ số đo lường mức độ tải trọng động tác dụng lên mặt đường từ bánh xe, ảnh hưởng trực tiếp đến độ bền mặt đường. Ví dụ, giảm DLC giúp kéo dài tuổi thọ mặt đường và giảm chi phí bảo trì.

2. Tại sao chọn mô hình dao động 15 bậc tự do cho xe tải hạng nặng?
   Mô hình này phản ánh chính xác các chuyển động phức tạp của cabin, thân xe và các cầu xe, giúp mô phỏng thực tế dao động và đánh giá hiệu quả hệ thống treo toàn diện.

3. Hệ thống treo thủy khí có ưu điểm gì so với hệ thống treo cao su?
   Hệ thống thủy khí có khả năng điều chỉnh độ cứng và giảm chấn linh hoạt, hấp thụ dao động tốt hơn, giảm tải trọng động bánh xe khoảng 15-20% so với cao su, nâng cao độ êm dịu và bảo vệ mặt đường.

4. Phần mềm Matlab/Simulink được sử dụng như thế nào trong nghiên cứu?
   Phần mềm được dùng để giải hệ phương trình vi phân mô tả dao động xe, mô phỏng các điều kiện vận hành khác nhau và phân tích hiệu quả hệ thống treo dựa trên các chỉ số tải trọng động.

5. Nghiên cứu này có thể áp dụng cho các loại xe khác không?
   Mô hình và phương pháp có thể mở rộng cho các loại xe tải nhiều cầu khác hoặc xe khách, tuy nhiên cần điều chỉnh thông số kỹ thuật phù hợp với từng loại xe và điều kiện vận hành.

Kết luận

• Đã xây dựng thành công mô hình dao động không gian phi tuyến xe tải hạng nặng 3 cầu với 15 bậc tự do, mô phỏng bằng Matlab/Simulink.
• Thiết lập hệ phương trình vi phân mô tả dao động toàn xe và lực tác dụng của hệ thống treo thủy khí.
• Phân tích cho thấy hệ thống treo thủy khí giảm tải trọng động bánh xe DLC trung bình 15-20% so với hệ thống treo cao su, nâng cao khả năng thân thiện mặt đường.
• Kết quả nghiên cứu có ý nghĩa thực tiễn trong thiết kế và vận hành xe tải hạng nặng, góp phần bảo vệ mặt đường quốc lộ.
• Đề xuất các giải pháp ứng dụng và tối ưu hệ thống treo thủy khí, đồng thời khuyến nghị phát triển tiêu chuẩn kỹ thuật và đào tạo vận hành.

Tiếp theo, nghiên cứu có thể mở rộng tối ưu tham số hệ thống treo thủy khí và thử nghiệm thực tế để hoàn thiện mô hình. Mời các nhà nghiên cứu và doanh nghiệp quan tâm liên hệ để hợp tác phát triển ứng dụng thực tiễn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ ĐỀ TÀI NGHIÊN CỨU 1.Tổng quan về hệ thống treo ô tô tải 1. Nhiệm vụ, một số bộ phận cơ bản, phân loại hệ thống treo Khi ô tô chuyển động trên nền đường không bằng phẳng, do sự chép hình của bánh xe khiến ô tô bị dao động và gây ra tải trọng động lớn. Tải trọng động này ảnh hưởng xấu đến tính êm dịu và tiện nghi cho người sử dụng, đồng thời làm giảm tuổi bền các chi tiết của ô tô. Hệ thống treo được hiểu như hệ thống liên kết mềm (đàn hồi) giữa bánh xe thông qua cầu xe với khung xe hoặc vỏ xe.

a) Nhiệm vụ: Hệ thống treo thực hiện nhiệm vụ đỡ thân xe lên trên cầu xe; cho phép bánh xe chuyển động tương đối theo phương thẳng đứng đối với khung xe hoặc vỏ xe; hạn chế những chuyển động không muốn có khác của bánh xe. Cấu tạo chung của hệ thống treo bao gồm 3 bộ phận cơ bản: Bộ phận đàn hồi; Bộ phận giảm chấn; Bộ phận dẫn hướng. b) Một số bộ phận cơ bản Bộ phận đàn hồi + Nối “mềm” giữa bánh xe và thùng xe giảm nhẹ tải trọng động tác dụng từ bánh xe lên khung trên các địa hình khác nhau đảm bảo độ êm dịu khi chuyển động. + Phần tử đàn hồi có nhiệm vụ đưa vùng tần số dao động của xe phù hợp vùng tần số thích hợp với người sử dụng.

Bộ phận giảm chấn + Dập tắt dao động phát sinh trong quá trình xe chuyển động từ mặt đường lên khung xe trong các địa hình khác nhau một cách nhanh chóng bằng cách biến năng lượng dao động thành nhiệt năng tỏa ra môi trường. + Đảm bảo dao động của phần không treo nhỏ nhất, sự tiếp xúc của bánh xe trên nền đường, nâng cao khả năng bám đường và an toàn trong chuyển động. c 4 Bộ phận dẫn hướng + Xác định tính chất chuyển động (động học) của bánh xe đối với khung, vỏ xe. + Tiếp nhận và truyền các lực dọc, ngang và các mô men giữa bánh xe với khung xe và ngược lại.

Ngoài ra trên một số hệ thống treo còn có: bộ phận ổn định ngang và các ụ cao su tăng cứng hoặc hạn chế hành trình. Phần tử ổn định ngang: Với chức năng là phần tử đàn hồi phụ làm tăng khả năng chống lật thân xe khi có sự thay đổi tải trọng trong mặt phẳng ngang. Các phần tử phụ khác: vấu cao su, thanh chịu lực phụ,.có tác dụng tăng cứng, hạn chế hành trình và chịu thêm tải trọng. c) Phân loại Việc phân loại hệ thống treo dựa theo các căn cứ sau: - Theo loại bộ phận đàn hồi chia ra: + Loại bằng kim loại: nhíp lá, lò xo, thanh xoắn.

+ Loại khí: buồng khí nén dạng gấp, dạng sóng, có buồng khí nén phụ. + Loại thuỷ khí: kết hợp giữa khí nén và giảm chấn thủy lực. + Loại cao su: các gối cao su, ống cao su đàn hồi -Theo bố trí bộ phận dẫn hướng chia ra: + Loại phụ thuộc với dầm cầu liền. + Loại độc lập: một đòn, hai đòn,.

-Theo phương pháp điều khiển có thể chia ra: + Hệ thống treo bị động (Hệ thống treo không điều khiển), + Hệ thống treo chủ động (Hệ thống treo có điều khiển). Giới thiệu một số kết cấu hệ thống treo xe tải a)Hệ thống treo khí[5] *)Hệ thống treo khí liên kết giữa hai cầu (kiểu Moulton-Dunlop) c 5 Phần tử đàn hồi là balon khí nitơ với áp suất nạp 17,5 bar (hình 1.1), buồng thứ hai chia hai ngăn chứa dầu giữ vai trò giảm chấn thuỷ lực. Dung dịch thuỷ lực bao gồm 50% cồn công nghiệp và một ít phụ gia chống o-xy hoá được bơm vào hệ thống với áp suất 23 bar. Khi đàn hồi trong hệ này có khối lượng không đổi ( thể tích thay đổi và do đó áp suất thay đổi).

Hành trình nén: Piston (1) đẩy màng (10) đi lên dồn chất lỏng đi qua van nén (3) vào ngăn (4) nén khí nitơ và do vậy tiêu thụ được động năng kích động từ đường. Có ba giai đoạn trong quá trình làm việc: (i) nếu mấp mô đường bé, xe chuyển động chậm, chất lỏng chảy qua các lỗ thông qua thường trực để cân bằng. (ii) nếu mấp mô đường tăng hơn, áp suất tăng trong buồng dầu (8) đủ đẩy van nén (3) mở thêm các lỗ cho đầu chảy vào buồng (4) trong khoảng khắc. (iii) nếu đường xấu, mấp mô lớn, tốc độ xe tăng, áp suất chất lỏng tăng đột ngột, mở hết các lỗ van, cho phép nhiều chất lỏng lên buồng (4), tạo ra lực cản thuỷ lực.

Hành trình trả: Khi xe vượt qua mấp mô, khí giãn ra đẩy chất lỏng từ buồng (4) sang buồng (9). Quá trình xẩy ra trong hai giai đoạn: (i) khi mấp mô bé hoặc xe đi chậm, thì chỉ có một ít chất lỏng quay lại buồng (8); chất lỏng chảy qua các lỗ thông qua với tốc độ bé, do vậy lực cản thuỷ lực không đáng kể. Vì mở nhanh van trả, áp suất thay đổi nhanh, dòng chất lỏng thì bị giới hạn nên có xu hướng chảy chậm lại và vì vậy làm chậm quá trình trả của khí đàn hồi. Trong hành trình trả, chuyển động của piston chậm hơn một ít so với hành trình nén vì ở hành trình này không có van giảm tải như hành trình nén.

Với chuyển vị bé, chất lỏng đều qua cùng một lỗ thông qua cho cả hai hành trình. Khi một bánh xe sau hoặc trước đi qua một mấp mô, chất lỏng từ bánh xe đó bị nén chảy sang buồng (9) của phía đối diện cùng phía làm cân bằng cho thân xe; hạn chế lắc dọc. Với tốc độ dòng chảy của dầu không lớn thì áp suất của nó không đổi và do vậy khí không bị biến dạng. Khi xe quay vòng, xuất hiện c 6 lắc ngang hoặc xe chuyển động lên xuống như một khối thì hệ treo trước và sau chuyển động cùng nhau, chất lỏng chuyển động đồng thời làm tăng áp suất chất lỏng, tạo áp suất động đối với khí nitơ.

Khi chuyển động vào trong, diện tích hiệu dụng của piston (1) tăng lên làm cho độ cứng khí nén tăng cản lại dao động lắc ngang. Tương tự, nếu thân xe đi xuống nhanh, diện tịch hiệu dụng piston (1) làm tăng độ cứng khí nitơ, hạn chế chuyển động đi xuống của thân xe. Hệ thống treo với các phần tử khí 1. vỏ giảm chấn; 3.

ống nối treo trước/sau; 8. buồng giảm chấn; 9. piston màng b)Hệ thống treo thuỷ khí điều chỉnh độ cao tự động (Citroen)[5] Hệ treo trước có thể sử dụng kiểu MacPherson, hệ treo sau dùng loại đòn dọc (hình 1. Hai thanh chống lắc ngang (9) được lắp cho treo trước và sau nhằm tăng cứng xoắn cho hệ và để điều khiển van điều chỉnh độ cao (4).

Hệ thống treo thủy khí Cấu tạo: Bộ phận đần hồi: balon khí nitơ (1,2) và giảm chấn (5), xem hình (10. Khi bánh xe đi qua mấp mô, piston bị đẩy lên, chất lỏng bị đẩy vào khoang dưới của balon khí, màng (3) ép khí nitơ trong một thẻ tích bé. Nếu bánh xe qua chỗ lõm, khí nén giãn ra, đẩy chất lỏng trở lại xy lanh giảm chấn, làm piston chuyển động đi xuống. bằng cách thay đổi chất lỏng đi qua van giảm chấn mà khí nén bị nén hoặc giãn nở làm thay đổi áp suất so với áp suất ban đầu để hạn chế các lực động tác dụng lên thân xe (hình 10.

Hệ thống treo thủy khí trang bị van điều áp 1. màng ngăn cách; 4. ống dẫn chất lỏng vào; 5. đường dầu ra; 7.

vấu hạn chế hành trình; 8. piston giảm chấn; 9. van điều chỉnh độ cao; 11. thanh ổn định.

Bơm dầu và van đẳng áp (hình 1.3): Dầu được cấp từ bơm dầu piston- đĩa quay lai bởi động cơ đốt trong; cấp dầu liên tục với một áp suất ổn định xác định trước. Dầu áp suất cao được dự trữ trong bình tích áp (1), (trong đó có một túi khí nitơ) để cấp khí khi có nhu cầu đột ngột; cho phép bơm chạy không tải và loại được quá trình đóng ngắt bơm. Khi bơm chạy không tải, áp suất chỉ đủ để đưa dầu về bình chứa (3) qua van điều chỉnh áp suất (5).Van điều chỉnh áp suất và bình tịch áp điều chỉnh áp suất tối thiểu để hệ thống làm việc và hạn chế áp suất tối đa (áp suất đóng của bơm 140 bar, áp suất cắt 165- 175 bar). Van điều chỉnh độ cao (hình 1.4): Độ cao của xe được thay đổi tự động nhờ thay đổi thể tích dầu không chịu nén giữa buồng dầu của balon (1) và xy lanh (5).

Khi tải trọng tăng thì thân xe bị hạ thấp làm biến dạng cơ cấu hướng hệ treo và làm quay thanh ổn định (12). Góc quay của thanh ổn định là giá trị c 9 tương ứng chuyển vị tương đối của hệ thống treo so với vị trí tĩnh ban đầu. Chuyển vị này được chuyển tiếp đến van điều chỉnh độ cao(10) thông qua thanh xoắn điều khiển (16), một đầu của nó được kẹp chặt (13) với thanh ổn định (12), đầu kia kẹp với đòn điều chỉnh (11). Đầu kia của đòn (11) nối với van điều chỉnh độ cao (10).b Van điều chỉnh độ cao 1.

Dầu từ bơm tới; 2,3. cửa hồi về bình chứa; 4. màng cao su; 5. đường dầu đến xi lanh treo; 6.

van trượt; 7. Để tránh sự điều chỉnh liên tục, cần có sự phản ứng chậm của van (10): dầu không được nạp ở hành trình nén và không được xả trong hành trình trả. Độ cao chỉ được điều chỉnh sau một thời gian ngắn, trong thời gian đó hệ thống treo phải có thời gian thay đổi mức tải của bộ phận đàn hồi. Mỗi khi xy lanh được nạp đầy hoặc ngừng nạp để đưa hệ treo về vị trí chuẩn, van độ cao phải phản ứng ngay tức khắc chuyển từ vị trí van nạp sang vị tri trung gian hay từ vị trí van xả sang vị trí trung gian.4) trình bày 4 trạng thái của van độ cao: (i) piston van trượt (6) chuyển từ vị trí đóng (hình 1.4 (b); (iii) piston (6) chuyển từ vị trí mở sang vị trí đóng (ii); (iv) piston chuyển từ vị trí xả sang trung gian.d Van điều chỉnh độ cao 1.

Dầu từ bơm tới; 2,3. cửa hồi về bình chứa; 4. màng cao su; 5. đường dầu đến xi lanh treo; 6.

van trượt; 7. Piston van điều khiển độ cao từ vị trí trung gian sang trạng thái nạp,hình (1. Việc quay về vị trí trung gian là rất nhanh vì piston (6) không bị lực cản nào và xe đã được đưa về độ cao ban đầu.
