Luận văn thạc sĩ địa kỹ thuật xây dựng nghiên cứu ứng dụng phụ gia polymer db 500 và xi măng để cải tạo đất làm móng trong công trình đường nông thôn

Luận văn thạc sĩ kỹ thuật phân tích địa kỹ thuật xây dựng nghiên cứu ứng dụng phụ gia polymer db 500 và xi măng để cải tạo đất làm móng, đánh giá thực trạng, chỉ ra hạn chế, đề

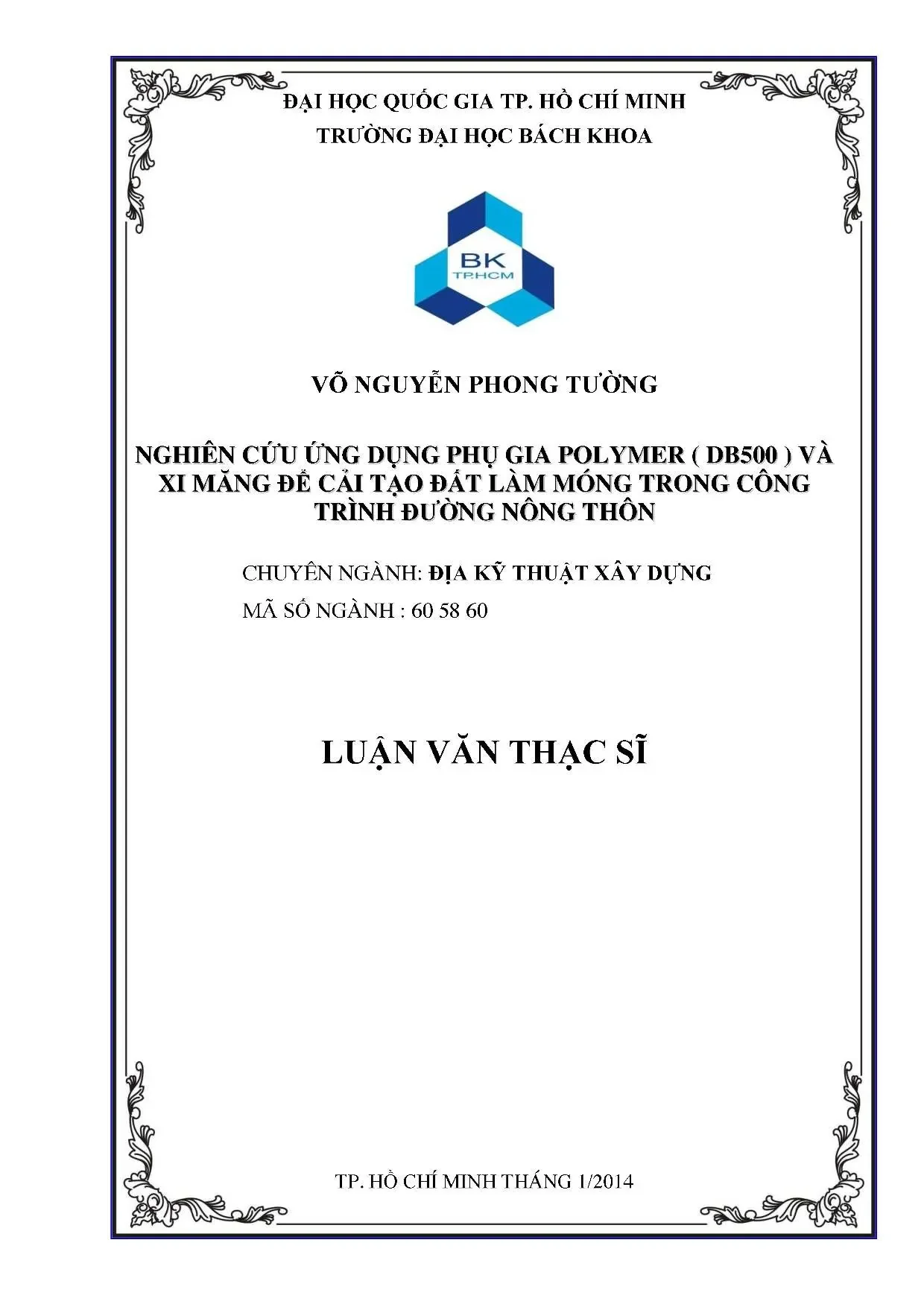

• Tác giả: Võ Nguyễn Phong Tường
• Người hướng dẫn: PGS. Võ Phan
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Nghiên cứu ứng dụng phụ gia polymer DB500 và xi măng trong cải tạo đất làm móng đường nông thôn
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐẤT GIA CỐ PHỤ GIA POLYMER DB500 VÀ XI MĂNG TRONG VIỆC GIA CỐ ĐẤT LÀM MÓNG TRONG CÔNG TRÌNH ĐƯỜNG NÔNG THÔN
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT VỀ SỰ HÌNH THÀNH CƯỜNG ĐỘ CỦA ĐẤT GIA CỐ PHỤ GIA POLYMER DB500 VÀ XI MĂNG
• 3. CHƯƠNG 3: PHÂN TÍCH VÀ ĐÁNH GIÁ KẾT QUẢ THÍ NGHIỆM LỰA CHỌN TỶ LỆ TỐI ƯU CỦA ĐẤT GIA CỐ PHỤ GIA POLYMER DB500 VÀ XI MĂNG
• 4. CHƯƠNG 4: ĐỀ XUẤT MỘT SỐ KẾT CẤU MÓNG SỬ DỤNG ĐẤT GIA CỐ PHỤ GIA POLYMER DB500 VÀ XI MĂNG
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về phụ gia polymer DB 500 và xi măng trong cải tạo đất

Nghiên cứu này tập trung vào việc ứng dụng phụ gia polymer DB 500 và xi măng để cải tạo đất làm móng đường trong các công trình giao thông nông thôn. Phụ gia polymer DB 500 là vật liệu mới, có khả năng cải thiện tính chất cơ lý của đất, kết hợp với xi măng tạo ra vật liệu composite bền vững. Mục tiêu chính là tìm ra tỷ lệ tối ưu giữa hai thành phần này để nâng cao độ bền vật liệu và kết cấu móng.

1.1. Phụ gia polymer DB 500 và tính chất

Phụ gia polymer DB 500 là một loại vật liệu xây dựng có khả năng tăng cường độ kết dính và độ bền của đất. Nó được sử dụng rộng rãi trong các công nghệ xây dựng hiện đại, đặc biệt là trong gia cố nền đất. Khi kết hợp với xi măng, nó tạo ra một vật liệu composite có khả năng chịu lực cao, phù hợp cho các công trình giao thông.

1.2. Xi măng và vai trò trong cải tạo đất

Xi măng là vật liệu truyền thống được sử dụng để gia cố nền đất. Khi kết hợp với phụ gia polymer DB 500, nó tạo ra một hỗn hợp có khả năng chịu lực và độ bền cao. Nghiên cứu này xác định tỷ lệ tối ưu giữa xi măng và phụ gia polymer DB 500 để đạt được hiệu quả cao nhất trong cải tạo đất.

II. Cải tạo đất và kết cấu móng trong đường nông thôn

Nghiên cứu này đề xuất các phương pháp cải tạo đất yếu bằng cách sử dụng phụ gia polymer DB 500 và xi măng. Các thí nghiệm được thực hiện để đánh giá độ bền vật liệu và kết cấu móng trong điều kiện thực tế. Kết quả cho thấy, hỗn hợp này có khả năng cải thiện đáng kể sức chịu tải của nền đất, đặc biệt là trong các công trình giao thông nông thôn.

2.1. Kỹ thuật gia cố và xử lý nền đất

Các kỹ thuật gia cố được áp dụng bao gồm việc trộn đều phụ gia polymer DB 500 và xi măng với đất yếu. Quá trình này giúp cải thiện kết cấu đất, tăng cường độ bền vật liệu và sức chịu tải của nền đất. Các thí nghiệm cho thấy, hỗn hợp này có khả năng chịu lực cao, phù hợp cho các công trình giao thông.

2.2. Kết cấu móng và độ bền vật liệu

Nghiên cứu đề xuất các kết cấu móng sử dụng hỗn hợp phụ gia polymer DB 500 và xi măng. Các kết cấu này được thiết kế để đảm bảo độ bền vật liệu và sức chịu tải trong điều kiện thực tế. Kết quả thí nghiệm cho thấy, các kết cấu móng này có khả năng chịu lực cao, phù hợp cho các công trình giao thông nông thôn.

III. Ứng dụng phụ gia và công nghệ xây dựng trong đường nông thôn

Nghiên cứu này đánh giá hiệu quả của việc ứng dụng phụ gia polymer DB 500 và xi măng trong cải tạo đất làm móng đường nông thôn. Các kết quả thí nghiệm cho thấy, hỗn hợp này có khả năng cải thiện đáng kể độ bền vật liệu và kết cấu móng, đồng thời giảm thiểu chi phí và thời gian thi công.

3.1. Công nghệ polymer và kỹ thuật xây dựng

Công nghệ polymer được áp dụng để cải thiện tính chất cơ lý của đất. Khi kết hợp với xi măng, nó tạo ra một vật liệu composite có khả năng chịu lực cao. Các kỹ thuật xây dựng được áp dụng bao gồm việc trộn đều hỗn hợp và thi công theo quy trình chuẩn, đảm bảo độ bền vật liệu và kết cấu móng.

3.2. Thực tiễn ứng dụng và hiệu quả kinh tế

Nghiên cứu này đánh giá hiệu quả thực tiễn của việc ứng dụng phụ gia polymer DB 500 và xi măng trong cải tạo đất. Kết quả cho thấy, hỗn hợp này không chỉ cải thiện độ bền vật liệu mà còn giảm thiểu chi phí và thời gian thi công, mang lại hiệu quả kinh tế cao cho các công trình giao thông nông thôn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế và hạ tầng giao thông tại Việt Nam, việc thiếu hụt nguồn vật liệu có cấp phối tốt để xây dựng đường, đặc biệt là đường nông thôn, đang trở thành vấn đề cấp thiết. Theo ước tính, các loại đất phổ biến tại khu vực nông thôn như đất cát, đất sét pha và cát pha sét chiếm tỷ lệ lớn, tuy nhiên, các loại đất này thường có tính chất cơ lý kém, không đáp ứng yêu cầu kỹ thuật làm móng đường. Mục tiêu nghiên cứu của luận văn là ứng dụng phụ gia polymer DB500 kết hợp với xi măng để cải tạo đất làm móng trong công trình đường nông thôn, nhằm nâng cao cường độ chịu lực và độ ổn định của nền đất. Phạm vi nghiên cứu tập trung vào các loại đất tại địa phương, với các thí nghiệm được tiến hành trong khoảng thời gian 7, 14 và 28 ngày để đánh giá sự phát triển cường độ của đất gia cố. Ý nghĩa của nghiên cứu thể hiện qua việc đề xuất giải pháp tận dụng nguồn vật liệu tại chỗ, giảm chi phí vận chuyển, tiết kiệm xi măng và bảo vệ môi trường, đồng thời nâng cao hiệu quả thi công và tuổi thọ công trình giao thông nông thôn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết về sự hình thành cường độ của đất gia cố và mô hình cơ học đất nền trong kết cấu đường bộ.

1. Lý thuyết sự hình thành cường độ đất gia cố: Đất sau khi trộn với xi măng và phụ gia polymer DB500 trải qua các quá trình vật lý, hóa học và hóa lý phức tạp. Cường độ đất gia cố được hình thành chủ yếu qua ba cơ chế: keo tụ các hạt đất, sự kết tinh các khoáng hydrat của xi măng và sự liên kết của polymer tạo thành mạng lưới bền vững. Các phản ứng thủy hóa của xi măng Pooc Lăng (C3S, C2S, C3A, C4AF) đóng vai trò quan trọng trong việc tạo ra các gel hydrat và tinh thể kết tinh, làm tăng cường độ và độ ổn định của đất.

2. Mô hình cơ học đất nền và kết cấu đường: Sử dụng mô hình Mohr-Coulomb để xác định sức chống cắt của đất, kết hợp với mô hình đàn hồi đa lớp (hệ hai lớp và ba lớp) để tính toán mô đun đàn hồi trung bình của nền đường. Các khái niệm chính bao gồm sức chống cắt (c, φ), mô đun đàn hồi (E), ứng suất chính (σ1, σ3), và vòng tròn ứng suất Mohr để đánh giá trạng thái ổn định của đất nền.

Phương pháp nghiên cứu

Nghiên cứu được thực hiện kết hợp giữa lý thuyết, thí nghiệm trong phòng và phân tích mô hình số học.

• Nguồn dữ liệu: Mẫu đất được lấy từ các mỏ đất tại huyện Phú Quốc, tỉnh Kiên Giang, gồm ba loại đất chính: đất cát, đất sét pha và đất cát pha sét. Phụ gia polymer DB500 và xi măng Pooc Lăng được sử dụng với các tỷ lệ khác nhau.

• Phương pháp phân tích: Thí nghiệm cơ lý gồm xác định cường độ nén đơn, cường độ ép chẻ, mô đun đàn hồi và đầm nén tiêu chuẩn được tiến hành tại phòng thí nghiệm LAS-XD 654 và bộ môn Địa Cơ - Nền Móng, Trường Đại học Bách Khoa TP.HCM. Các mẫu được bảo dưỡng trong 7, 14 và 28 ngày để đánh giá sự phát triển cường độ theo thời gian. Phân tích mô hình số học sử dụng phần mềm Plaxis để đánh giá sức chịu tải và biến dạng của nền đất gia cố.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài từ năm 2013 đến đầu năm 2014, bao gồm giai đoạn thu thập mẫu, thí nghiệm, phân tích dữ liệu và đề xuất kết cấu móng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xác định tỷ lệ xi măng tối ưu: Kết quả thí nghiệm cho thấy hàm lượng xi măng từ 6% đến 10% theo khối lượng đất là phù hợp cho từng loại đất. Cường độ kháng nén đơn của đất gia cố tăng từ 6,02 kg/cm² (6% xi măng) lên đến 17,51 kg/cm² (17% xi măng) sau 28 ngày bảo dưỡng, tương ứng mức tăng cường độ lên đến gần 3 lần so với đất tự nhiên.

2. Ảnh hưởng của phụ gia polymer DB500: Khi kết hợp phụ gia polymer DB500 với xi măng, cường độ đất gia cố tăng thêm khoảng 20% so với đất chỉ trộn xi măng. Ví dụ, đất sét pha trộn với 10% xi măng và 3,78 lít/m³ DB500 đạt cường độ nén đơn cao hơn 1,2 lần so với đất chỉ trộn xi măng.

3. Phát triển cường độ theo thời gian: Cường độ nén đơn và mô đun đàn hồi của đất gia cố tăng dần theo thời gian bảo dưỡng, với mức tăng đáng kể nhất trong 28 ngày đầu. Mô đun đàn hồi đạt trên 2500 daN/cm², đảm bảo yêu cầu kỹ thuật cho nền móng đường nông thôn.

4. Đề xuất kết cấu móng hợp lý: Dựa trên các chỉ tiêu cơ lý thu được, luận văn đề xuất chiều dày lớp gia cố phù hợp cho từng cấp đường nông thôn, từ 15 cm đến 30 cm, đảm bảo sức chịu tải và độ ổn định lâu dài.

Thảo luận kết quả

Nguyên nhân chính của sự gia tăng cường độ đất gia cố là do quá trình thủy hóa xi măng tạo thành các gel hydrat và tinh thể kết tinh, đồng thời phụ gia polymer DB500 tạo mạng lưới liên kết bền vững giữa các hạt đất, tăng ma sát và sức chống cắt. So với các nghiên cứu trước đây, kết quả này phù hợp với các báo cáo trong nước và quốc tế về hiệu quả của xi măng trong gia cố đất, đồng thời bổ sung thêm vai trò tích cực của phụ gia polymer trong việc giảm lượng xi măng cần thiết, từ đó tiết kiệm chi phí và giảm tác động môi trường. Dữ liệu có thể được trình bày qua các biểu đồ quan hệ giữa hàm lượng xi măng, thời gian bảo dưỡng và cường độ nén đơn, cũng như bảng so sánh các chỉ tiêu cơ lý giữa đất tự nhiên, đất gia cố xi măng và đất gia cố xi măng kết hợp polymer DB500.

Đề xuất và khuyến nghị

1. Áp dụng tỷ lệ xi măng 6-10% kết hợp phụ gia polymer DB500 3,78 lít/m³ để gia cố đất làm móng đường nông thôn, nhằm tối ưu hóa cường độ và tiết kiệm chi phí. Thời gian thực hiện: ngay trong giai đoạn chuẩn bị vật liệu.

2. Thiết kế chiều dày lớp gia cố từ 15 cm đến 30 cm tùy theo cấp đường và loại đất, đảm bảo sức chịu tải và độ ổn định nền móng. Chủ thể thực hiện: các đơn vị thiết kế và thi công công trình giao thông nông thôn.

3. Tăng cường công tác đầm nén và bảo dưỡng trong quá trình thi công để đảm bảo độ chặt và phát triển cường độ tối ưu của đất gia cố. Thời gian: trong suốt quá trình thi công và bảo dưỡng ban đầu.

4. Khuyến khích sử dụng vật liệu tại chỗ kết hợp công nghệ gia cố polymer DB500 và xi măng nhằm giảm chi phí vận chuyển, bảo vệ môi trường và nâng cao hiệu quả kinh tế kỹ thuật. Chủ thể thực hiện: các nhà quản lý dự án và chính quyền địa phương.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình giao thông: Áp dụng các kết quả nghiên cứu để lựa chọn vật liệu và thiết kế kết cấu móng phù hợp cho đường nông thôn, nâng cao chất lượng công trình.

2. Nhà thầu thi công xây dựng: Tham khảo phương pháp gia cố đất bằng phụ gia polymer DB500 và xi măng để tối ưu quy trình thi công, tiết kiệm chi phí và thời gian.

3. Cơ quan quản lý hạ tầng giao thông: Sử dụng luận văn làm cơ sở khoa học để xây dựng tiêu chuẩn, quy chuẩn kỹ thuật về vật liệu và công nghệ thi công đường nông thôn.

4. Nhà nghiên cứu và sinh viên ngành địa kỹ thuật xây dựng: Nắm bắt kiến thức chuyên sâu về cơ chế gia cố đất, phương pháp thí nghiệm và ứng dụng thực tiễn trong lĩnh vực xây dựng nền móng.

Câu hỏi thường gặp

1. Phụ gia polymer DB500 là gì và có tác dụng như thế nào trong gia cố đất?
   Phụ gia polymer DB500 là hỗn hợp các chất hữu cơ có phân tử lượng cao, tạo thành mạng lưới liên kết giữa các hạt đất, tăng ma sát và sức chống cắt. Ví dụ, khi kết hợp với xi măng, DB500 giúp tăng cường độ đất lên khoảng 20% so với chỉ dùng xi măng.

2. Tại sao cần kết hợp xi măng với phụ gia polymer DB500 thay vì chỉ dùng xi măng?
   Việc kết hợp giúp giảm lượng xi măng cần thiết, tiết kiệm chi phí và giảm tác động môi trường. Đồng thời, polymer DB500 cải thiện tính ổn định và khả năng chống thấm nước của đất gia cố.

3. Hàm lượng xi măng tối ưu cho các loại đất là bao nhiêu?
   Theo nghiên cứu, hàm lượng xi măng từ 6% đến 10% theo khối lượng đất là phù hợp, tùy thuộc vào loại đất cụ thể như đất cát, đất sét pha hay cát pha sét.

4. Thời gian bảo dưỡng ảnh hưởng thế nào đến cường độ đất gia cố?
   Cường độ đất gia cố tăng dần theo thời gian, đặc biệt trong 28 ngày đầu. Ví dụ, cường độ nén đơn có thể tăng gấp 2-3 lần sau 28 ngày so với ngày đầu tiên.

5. Giải pháp gia cố đất này có thể áp dụng ở những khu vực nào?
   Phương pháp phù hợp với các khu vực nông thôn thiếu nguồn vật liệu cấp phối tốt, đặc biệt là nơi có đất sét, đất cát pha và cát pha sét. Ngoài ra, có thể mở rộng áp dụng cho các vùng biên giới, ven biển và đảo.

Kết luận

• Phương pháp gia cố đất bằng phụ gia polymer DB500 kết hợp xi măng là giải pháp hiệu quả, nâng cao cường độ và độ ổn định của đất làm móng đường nông thôn.
• Hàm lượng xi măng tối ưu từ 6% đến 10%, kết hợp với 3,78 lít/m³ polymer DB500 giúp tiết kiệm xi măng và tăng cường độ đất lên đến 20%.
• Cường độ và mô đun đàn hồi của đất gia cố phát triển rõ rệt trong 28 ngày đầu, đảm bảo yêu cầu kỹ thuật thi công và khai thác.
• Đề xuất chiều dày lớp gia cố từ 15 cm đến 30 cm phù hợp với từng cấp đường và loại đất, góp phần nâng cao tuổi thọ công trình.
• Khuyến nghị áp dụng rộng rãi công nghệ này tại các khu vực nông thôn nhằm tận dụng nguồn vật liệu tại chỗ, giảm chi phí và bảo vệ môi trường.

Next steps: Triển khai thí điểm ngoài hiện trường, hoàn thiện tiêu chuẩn kỹ thuật và mở rộng nghiên cứu các loại đất khác.

Call to action: Các đơn vị thiết kế, thi công và quản lý hạ tầng giao thông nên nghiên cứu và áp dụng phương pháp gia cố đất này để nâng cao chất lượng và hiệu quả công trình đường nông thôn.
