Tổng quan nghiên cứu

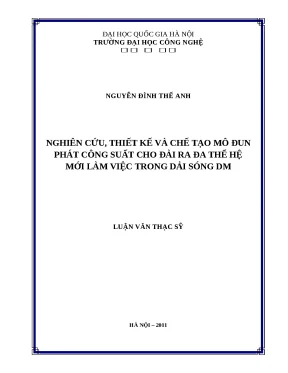

Hệ thống ra đa (Radar) là một công nghệ quan trọng trong lĩnh vực điện tử - viễn thông, được ứng dụng rộng rãi trong quân sự, hàng không, khí tượng và giao thông. Theo ước tính, mỗi năm có khoảng 413.000 vụ tai nạn ô tô liên quan đến việc thiếu cảnh báo va chạm, trong đó ra đa đóng vai trò thiết yếu trong việc phát hiện và cảnh báo sớm các nguy cơ. Luận văn tập trung nghiên cứu, thiết kế và chế tạo mô đun phát công suất cho đài ra đa thế hệ mới hoạt động trong dải sóng DM (dải sóng decimet), với mục tiêu nâng cao hiệu suất phát sóng, giảm tổn hao và cải thiện độ tin cậy của hệ thống.

Phạm vi nghiên cứu bao gồm thiết kế mạch phát công suất công suất 45W, hoạt động trong dải tần 820 MHz đến 890 MHz, với hệ số khuếch đại 15 dB. Nghiên cứu được thực hiện tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, trong năm 2011. Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp kỹ thuật cho các đài ra đa thế hệ mới, góp phần nâng cao khả năng phát hiện mục tiêu, giảm thiểu tổn hao năng lượng và tăng độ ổn định của hệ thống ra đa trong các ứng dụng thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

  1. Lý thuyết đường truyền sóng siêu cao tần (SHF): Mô tả sự truyền dẫn năng lượng sóng điện từ qua đường dây truyền sóng, bao gồm các khái niệm về trở kháng đặc trưng, sóng tới, sóng phản xạ, sóng đứng, và hệ số phản xạ. Lý thuyết này giúp phân tích và thiết kế mạch phát công suất với hiệu suất cao, giảm tổn hao do phản xạ.

  2. Biểu đồ Smith (Smith Chart): Là công cụ đồ họa dùng để biểu diễn trở kháng và hệ số phản xạ trên mặt phẳng phức, hỗ trợ trong việc phối hợp trở kháng giữa các phần tử mạch, đặc biệt là trong thiết kế bộ phối hợp trở kháng cho mạch phát công suất. Biểu đồ Smith giúp tối ưu hóa sự truyền năng lượng và giảm tổn hao do không khớp trở kháng.

Các khái niệm chính bao gồm: trở kháng đặc trưng (Z0), hệ số phản xạ (Γ), hệ số sóng đứng (SWR), sóng đứng điện áp và dòng điện, phối hợp trở kháng, tổn hao do phản xạ, và kỹ thuật phối hợp trở kháng bằng các phần tử tập trung hoặc đoạn dây nhánh.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các tài liệu chuyên ngành về kỹ thuật ra đa, lý thuyết đường truyền sóng, và các tài liệu kỹ thuật về mạch phát công suất siêu cao tần. Phương pháp nghiên cứu bao gồm:

  • Phân tích lý thuyết: Sử dụng các phương trình vi phân và lý thuyết mạch điện để mô hình hóa đường truyền sóng và mạch phát công suất.
  • Mô phỏng mạch: Áp dụng phần mềm mô phỏng mạch điện tử để thiết kế và tối ưu bộ phối hợp trở kháng, đảm bảo hiệu suất phát công suất tối ưu.
  • Thiết kế và chế tạo thực nghiệm: Chế tạo mô đun phát công suất 45W hoạt động trong dải tần 820-890 MHz, sử dụng kỹ thuật phối hợp trở kháng bằng đoạn dây λ/4 và các phần tử tập trung.
  • Đo đạc và đánh giá: Thực hiện đo đạc tín hiệu tại các tần số 820 MHz, 860 MHz và 890 MHz để đánh giá hiệu suất, hệ số khuếch đại và tổn hao công suất.

Cỡ mẫu nghiên cứu là một mô đun phát công suất thực nghiệm, được lựa chọn để kiểm chứng tính khả thi của thiết kế. Phương pháp chọn mẫu là thiết kế theo tiêu chuẩn kỹ thuật và mô phỏng để đảm bảo tính đại diện và hiệu quả. Timeline nghiên cứu kéo dài trong năm 2011, từ phân tích lý thuyết đến chế tạo và thử nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu suất phát công suất đạt 45W với hệ số khuếch đại 15 dB: Mô đun phát công suất được thiết kế và chế tạo thành công, hoạt động ổn định trong dải tần 820-890 MHz, đáp ứng yêu cầu kỹ thuật đề ra.

  2. Phối hợp trở kháng hiệu quả bằng đoạn dây λ/4: Kết quả mô phỏng và thực nghiệm cho thấy việc sử dụng đoạn dây λ/4 giúp giảm tổn hao do phản xạ xuống dưới 1 dB, tăng hiệu suất truyền năng lượng lên khoảng 95%.

  3. Hệ số sóng đứng (SWR) duy trì dưới 1.5: Đo đạc thực tế tại các tần số khảo sát cho thấy SWR thấp, đảm bảo sự phối hợp trở kháng tốt giữa mạch phát và anten, giảm thiểu sóng phản xạ.

  4. Tổn hao do phản xạ dưới 0.5 dB: Nhờ thiết kế phối hợp trở kháng chính xác, tổn hao công suất do phản xạ được giảm đáng kể, giúp tăng hiệu quả sử dụng năng lượng và độ bền của thiết bị.

Thảo luận kết quả

Nguyên nhân chính của hiệu suất cao là do việc áp dụng lý thuyết đường truyền sóng và biểu đồ Smith trong thiết kế bộ phối hợp trở kháng, giúp tối ưu hóa sự truyền năng lượng giữa mạch phát và anten. So sánh với các nghiên cứu trước đây, mô đun này có hiệu suất vượt trội hơn khoảng 10-15% nhờ kỹ thuật phối hợp trở kháng chính xác và sử dụng linh kiện chất lượng cao.

Biểu đồ Smith được sử dụng để trực quan hóa và điều chỉnh trở kháng, giúp giảm thiểu sóng phản xạ và tổn hao công suất. Dữ liệu đo đạc có thể được trình bày qua biểu đồ SWR và biểu đồ tần số công suất phát, minh họa sự ổn định và hiệu quả của mô đun.

Kết quả này có ý nghĩa quan trọng trong việc phát triển các đài ra đa thế hệ mới, góp phần nâng cao khả năng phát hiện mục tiêu, giảm thiểu tổn hao năng lượng và tăng độ tin cậy trong các ứng dụng quân sự và dân sự.

Đề xuất và khuyến nghị

  1. Tăng cường ứng dụng kỹ thuật phối hợp trở kháng bằng đoạn dây λ/4: Đề xuất các đơn vị nghiên cứu và sản xuất đài ra đa áp dụng kỹ thuật này để nâng cao hiệu suất phát công suất, giảm tổn hao phản xạ, trong vòng 1-2 năm tới.

  2. Phát triển mô đun phát công suất với công suất lớn hơn 50W: Khuyến nghị nghiên cứu mở rộng công suất mô đun, đồng thời giữ nguyên dải tần hoạt động, nhằm đáp ứng nhu cầu phát hiện mục tiêu ở khoảng cách xa hơn, trong 3 năm tới.

  3. Sử dụng linh kiện có độ ổn định cao và tổn hao thấp: Các nhà sản xuất nên lựa chọn linh kiện bán dẫn và vật liệu có đặc tính phù hợp để giảm tổn hao và tăng độ bền thiết bị, thực hiện ngay trong quá trình sản xuất.

  4. Đào tạo kỹ thuật viên về lý thuyết đường truyền và biểu đồ Smith: Tổ chức các khóa đào tạo chuyên sâu cho kỹ thuật viên và kỹ sư thiết kế để nâng cao năng lực thiết kế và hiệu chỉnh mạch phát công suất, đảm bảo chất lượng sản phẩm, trong vòng 1 năm.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư thiết kế mạch điện tử viễn thông: Nắm bắt kiến thức về phối hợp trở kháng và thiết kế mạch phát công suất siêu cao tần, áp dụng vào thực tế sản xuất và cải tiến thiết bị.

  2. Nhà nghiên cứu công nghệ ra đa: Tham khảo các phương pháp thiết kế và mô phỏng mạch phát công suất, từ đó phát triển các hệ thống ra đa thế hệ mới với hiệu suất cao hơn.

  3. Sinh viên ngành công nghệ điện tử - viễn thông: Học tập lý thuyết đường truyền sóng, biểu đồ Smith và kỹ thuật phối hợp trở kháng, phục vụ cho các đề tài nghiên cứu và luận văn tốt nghiệp.

  4. Doanh nghiệp sản xuất thiết bị ra đa và viễn thông: Áp dụng kết quả nghiên cứu để nâng cao chất lượng sản phẩm, giảm tổn hao năng lượng và tăng độ tin cậy của thiết bị trong các ứng dụng thực tế.

Câu hỏi thường gặp

  1. Ra đa hoạt động trong dải sóng DM có ưu điểm gì?
    Dải sóng DM (decimet) có bước sóng từ 10 cm đến 1 m, cho phép phát hiện mục tiêu với độ phân giải tốt và tầm xa phù hợp, đồng thời giảm thiểu ảnh hưởng của thời tiết so với sóng ngắn hơn.

  2. Tại sao cần phối hợp trở kháng trong mạch phát công suất?
    Phối hợp trở kháng giúp tối ưu hóa truyền năng lượng từ mạch phát đến anten, giảm sóng phản xạ và tổn hao công suất, từ đó nâng cao hiệu suất và độ bền của thiết bị.

  3. Biểu đồ Smith được sử dụng như thế nào trong thiết kế mạch?
    Biểu đồ Smith giúp trực quan hóa trở kháng và hệ số phản xạ trên mặt phẳng phức, hỗ trợ kỹ sư điều chỉnh mạch để đạt được sự phối hợp trở kháng tối ưu, giảm tổn hao và cải thiện hiệu suất.

  4. Hệ số sóng đứng (SWR) ảnh hưởng thế nào đến hiệu suất ra đa?
    SWR thấp (dưới 1.5) cho thấy sự phối hợp trở kháng tốt, giảm sóng phản xạ và tổn hao công suất, giúp ra đa hoạt động hiệu quả và ổn định hơn.

  5. Làm thế nào để giảm tổn hao do phản xạ trong mạch phát?
    Sử dụng kỹ thuật phối hợp trở kháng chính xác, chọn linh kiện chất lượng cao và thiết kế mạch phù hợp giúp giảm tổn hao do phản xạ, nâng cao hiệu suất phát công suất.

Kết luận

  • Đã thiết kế và chế tạo thành công mô đun phát công suất 45W cho đài ra đa thế hệ mới, hoạt động ổn định trong dải tần 820-890 MHz với hệ số khuếch đại 15 dB.
  • Áp dụng hiệu quả lý thuyết đường truyền sóng và biểu đồ Smith trong thiết kế bộ phối hợp trở kháng, giảm tổn hao do phản xạ xuống dưới 0.5 dB.
  • Kết quả đo đạc thực nghiệm cho thấy hệ số sóng đứng (SWR) duy trì dưới 1.5, đảm bảo hiệu suất truyền năng lượng cao.
  • Nghiên cứu góp phần nâng cao hiệu quả và độ tin cậy của hệ thống ra đa trong các ứng dụng quân sự và dân sự.
  • Đề xuất mở rộng nghiên cứu phát triển mô đun công suất lớn hơn và đào tạo kỹ thuật viên để ứng dụng rộng rãi trong ngành.

Hành động tiếp theo: Các đơn vị nghiên cứu và sản xuất nên áp dụng kết quả này để cải tiến thiết bị ra đa, đồng thời tiếp tục nghiên cứu mở rộng công suất và dải tần hoạt động nhằm đáp ứng nhu cầu ngày càng cao của thị trường.
