Luận Văn Thạc Sĩ: Lập Kế Hoạch Mạng WiMAX Trên Địa Hình 3D – GIS

Luận văn thạc sĩ nghiên cứu thuật toán lập kế hoạch mạng wimax trên địa hình 3d gis vnu lvts08w, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực

• Tác giả: Phạm Huy Thông
• Người hướng dẫn: TS. Nguyễn Thị Hồng Minh
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Cơ sở toán học cho tin học
• Đề tài: Lập Kế Hoạch Mạng WiMAX Trên Địa Hình 3D – GIS
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: MỘT SỐ KIẾN THỨC CƠ SỞ VỀ BÀI TOÁN LẬP KẾ HOẠCH MẠNG WiMAX TRÊN 3D–GIS
• 2. CHƯƠNG 2: NHẬN DẠNG ĐỊA HÌNH ĐỘ CAO SỐ
• 3. CHƯƠNG 3: THUẬT TOÁN LẠI LẬP KẾ HOẠCH MẠNG WiMAX TRÊN ĐỊA HÌNH 3D–GIS
• 4. CHƯƠNG 4: MỘT SỐ KẾT QUẢ THỰC NGHIỆM
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Lập Kế Hoạch Mạng WiMAX Trên Địa Hình 3D GIS

Hệ thống thông tin địa lý ba chiều (3D-GIS) là một ứng dụng giá trị của công nghệ tin học trong nhiều lĩnh vực. Trong số các ứng dụng của 3D-GIS, việc lập kế hoạch mạng không dây, đặc biệt là WiMAX trên địa hình 3D-GIS, được quan tâm đặc biệt. Mạng Internet đóng vai trò quan trọng trong đời sống hiện đại. Nhờ Internet, việc cập nhật tin tức, trao đổi thông tin trở nên nhanh chóng và dễ dàng. Sự ra đời của mạng không dây, bằng việc sử dụng các trạm thu phát sóng phủ sóng trong một vùng rộng lớn, đã đưa Internet đến những vùng miền xa xôi nhất. Tuy nhiên, mạng không dây cũng có những nhược điểm. Các sóng mạng không dây chủ yếu là sóng radio, dễ bị cản trở bởi các vật cản như núi, đồi, nhà cửa. Do đó, bài toán đặt ra là phải đặt các trạm thu phát sóng một cách hợp lý sao cho chất lượng sóng tại mọi điểm đủ tốt và chi phí cho số lượng trạm thu phát là nhỏ nhất có thể.

1.1. Định nghĩa hệ thống thông tin địa lý GIS ba chiều

Hệ thống thông tin địa lý (GIS) là một hệ thống bao gồm bốn thành phần: máy tính và các thiết bị ngoại vi, cơ sở dữ liệu chứa thông tin không gian và thuộc tính, phần mềm có các chức năng quản lý, phân tích và hiển thị thông tin. 3D-GIS chính là một hệ thống thông tin địa lý làm việc trên mô hình địa hình ba chiều, với các chức năng hiển thị, quản lý, thao tác, phân tích và hỗ trợ quyết định dựa trên các thông tin ba chiều liên quan đến các hiện tượng tự nhiên trong không gian. Hiện nay, 3D-GIS đang được sử dụng như một công cụ hỗ trợ đắc lực trong nhiều lĩnh vực của cuộc sống, ví dụ như hỗ trợ thực hiện các phép phân tích không gian, phân loại địa hình, dự báo biến đổi tài nguyên, lập kế hoạch phát triển hệ thống điện, mạng viễn thông hay quản lý môi trường.

1.2. Các chuẩn của địa hình độ cao số 3D GIS phổ biến

Hiện nay có nhiều chuẩn cho địa hình độ cao số, nhưng điển hình vẫn là mạng TIN và lưới độ cao DEM. Mạng TIN là một dạng biểu diễn địa hình bằng mạng lưới tam giác không đều, mang lại tính hiệu quả và chính xác trong mô hình hóa bề mặt liên tục. Lưới độ cao DEM là một dữ liệu trái đất có dạng lưới ô vuông đều nhau với giá trị độ cao. Mô hình DEM do Cục Đo đạc Địa hình Địa lý của Mỹ đề xuất là một tệp chứa các dãy giá trị độ cao sử dụng phép chiếu UTM hoặc một phép chiếu tọa độ nào đó. Trong mô hình hóa không gian ba chiều, việc mô hình hóa bề mặt đóng vai trò quan trọng bởi từ đó có thể xác định được dạng địa hình của đối tượng. Trong đó, mô hình dạng TIN có ưu điểm về độ chính xác, tuy nhiên lại khá phức tạp trong việc tổ chức dữ liệu. Mô hình độ cao số DEM được sử dụng chủ yếu bởi tính thuận lợi trong việc tổ chức cũng như truy xuất dữ liệu.

II. Thách Thức Trong Quy Hoạch Mạng WiMAX Trên Địa Hình 3D

Việc lập kế hoạch mạng không dây trên một địa hình cụ thể đòi hỏi hai quá trình chính: nhận dạng địa hình độ cao số và mô hình hóa bài toán và các thuật toán lập kế hoạch. Rõ ràng đây là một bài toán tối ưu đa mục tiêu với rất nhiều các điều kiện ràng buộc. Trước hết là phần tiền xử lý, với địa hình ba chiều, việc nhận dạng địa hình là hết sức khó khăn. Với đầu vào là mô hình độ cao số (DEM), cần có một thuật toán hiệu quả để phân biệt đâu là núi, sông, ao, hồ, đồng bằng, thung lũng. Từ đó, mới xác định được vị trí nào có thể đặt trạm thu phát sóng bởi các trạm thu phát không thể đặt giữa sông, giữa hồ, trên các sườn núi dốc thẳng đứng.

2.1. Vấn đề về nhận dạng địa hình độ cao số DEM

Với đầu vào là mô hình độ cao số (DEM), cần có một thuật toán hiệu quả để phân biệt đâu là núi, sông, ao, hồ, đồng bằng, thung lũng. Từ đó, mới xác định được vị trí nào có thể đặt trạm thu phát sóng bởi các trạm thu phát không thể đặt giữa sông, giữa hồ, trên các sườn núi dốc thẳng đứng. Việc nhận dạng địa hình từ dữ liệu DEM là một bước quan trọng để đảm bảo tính khả thi và hiệu quả của việc triển khai mạng WiMAX.

2.2. Bài toán tối ưu đa mục tiêu và các ràng buộc

Bài toán lập kế hoạch mạng không dây là một bài toán tối ưu đa mục tiêu với rất nhiều các điều kiện ràng buộc. Cần phải cân bằng giữa chi phí triển khai, chất lượng phủ sóng, và các yếu tố khác như băng thông và độ tin cậy của mạng. Việc giải quyết bài toán này đòi hỏi các thuật toán tối ưu hóa phức tạp và khả năng xử lý dữ liệu lớn.

III. Phương Pháp Lập Kế Hoạch Mạng WiMAX Hiệu Quả Với GIS

Sau khi có được các vị trí có thể đặt trạm, cần lựa chọn một thuật toán lập kế hoạch mạng phù hợp. Các thuật toán tham thường chạy nhanh song lại không cho kết quả tốt so với các thuật toán dựa theo kinh nghiệm (meta heuristic). Ngoài ra, bài toán lập kế hoạch mạng không dây cũng thường làm việc trên dữ liệu lớn nên tốc độ tính toán, xử lý là vấn đề rất đáng được quan tâm. Một số kết quả trong quá trình nghiên cứu về phần nhận dạng địa hình độ cao số đã được nhóm trình bày trong bài báo [14]. Một phần trong phần nghiên cứu còn lại của nhóm về mô hình hóa bài toán và thuật toán lập kế hoạch mạng cũng đã được báo cáo trong bản khóa luận tốt nghiệp của sinh viên Nguyễn Đình Nhật [1].

3.1. Lựa chọn thuật toán lập kế hoạch mạng phù hợp

Các thuật toán tham thường chạy nhanh song lại không cho kết quả tốt so với các thuật toán dựa theo kinh nghiệm (meta heuristic). Việc lựa chọn thuật toán phù hợp phụ thuộc vào yêu cầu cụ thể của bài toán, bao gồm kích thước mạng, độ phức tạp của địa hình, và các ràng buộc về chi phí và hiệu suất.

3.2. Tối ưu hóa tốc độ tính toán và xử lý dữ liệu lớn

Bài toán lập kế hoạch mạng không dây thường làm việc trên dữ liệu lớn nên tốc độ tính toán, xử lý là vấn đề rất đáng được quan tâm. Cần sử dụng các kỹ thuật tối ưu hóa thuật toán và phần cứng để đảm bảo thời gian tính toán hợp lý.

3.3. Ứng dụng các thuật toán Meta Heuristic trong quy hoạch WiMAX

Các thuật toán Meta Heuristic như PSO (Particle Swarm Optimization) có thể được sử dụng để tìm kiếm các giải pháp tối ưu cho bài toán quy hoạch mạng WiMAX trên địa hình 3D. Các thuật toán này có khả năng khám phá không gian giải pháp rộng lớn và tìm ra các cấu hình mạng hiệu quả.

IV. Thuật Toán Lai Lập Kế Hoạch Mạng WiMAX Trên Địa Hình 3D GIS

Trong bản luận văn này, chúng tôi sẽ trình bày một cách hệ thống và đầy đủ cả hai quá trình nghiên cứu trên trong việc giải quyết bài toán lập kế hoạch mạng WiMAX trên địa hình 3D-GIS một cách tổng thể. Chương 1 giới thiệu về các kiến thức cơ sở về 3D-GIS, WiMAX và mô hình hóa bài toán lập kế hoạch mạng WiMAX trên địa hình 3D-GIS. Tiếp theo chương 2 trình bày về bài toán nhận dạng địa hình độ cao số, từ đó chúng tôi sẽ có được những vị trí đặt trạm làm tiền đề cho chương 3 với thuật toán lập kế hoạch mạng WiMAX trên địa hình 3D-GIS.

4.1. Giới thiệu thuật toán PSO cải tiến cho quy hoạch WiMAX

Thuật toán PSO (Particle Swarm Optimization) cải tiến có thể được áp dụng để tối ưu hóa vị trí và cấu hình của các trạm gốc WiMAX trên địa hình 3D. Thuật toán này mô phỏng hành vi của một đàn chim hoặc đàn cá để tìm kiếm các giải pháp tối ưu trong không gian giải pháp.

4.2. Tối ưu hóa số lượng Sector trong thiết kế mạng WiMAX

Việc tối ưu hóa số lượng sector tại mỗi trạm gốc WiMAX có thể giúp cải thiện hiệu suất mạng và giảm chi phí triển khai. Thuật toán cần xem xét các yếu tố như mật độ người dùng, địa hình, và yêu cầu về chất lượng dịch vụ để đưa ra quyết định tối ưu.

4.3. Điều kiện dừng thuật toán và đánh giá hiệu quả

Cần xác định các điều kiện dừng phù hợp cho thuật toán để đảm bảo rằng thuật toán hội tụ đến một giải pháp tốt trong một khoảng thời gian hợp lý. Hiệu quả của thuật toán cần được đánh giá dựa trên các tiêu chí như độ phủ sóng, băng thông, và chi phí triển khai.

V. Ứng Dụng Thực Tiễn Và Kết Quả Nghiên Cứu Về WiMAX Trên GIS

Chương cuối cùng sẽ trình bày một số kết quả thực nghiệm để kiểm chứng hiệu quả của thuật toán trên hệ thống máy tính hiệu năng cao. Dữ liệu DEM chỉ thể hiện bề mặt địa hình ba chiều. Do đó chúng tôi tiến hành tìm hiểu sâu hơn về DEM để có thêm thông tin phục vụ cho các bài toán phía sau. Một trong những bài toán quan trọng về DEM đó là nhận dạng địa hình mà một dữ liệu DEM thể hiện. Khái niệm về WiMAX WiMAX là một công nghệ truy cập không dây băng thông rộng. Công nghệ WiMAX dựa trên cơ sở tương thích toàn cầu được kết hợp bởi bộ chuẩn IEEE 802. Đây là các tiêu chuẩn cho mạng mạng đô thị không dây.

5.1. Mục tiêu và môi trường thực nghiệm trong nghiên cứu

Mục tiêu của thực nghiệm là kiểm chứng hiệu quả của thuật toán lập kế hoạch mạng WiMAX trên địa hình 3D-GIS. Môi trường thực nghiệm bao gồm hệ thống máy tính hiệu năng cao và dữ liệu địa hình DEM thực tế.

5.2. So sánh kết quả thực nghiệm với các thuật toán khác

Kết quả thực nghiệm cần được so sánh với các thuật toán lập kế hoạch mạng khác để đánh giá ưu điểm và nhược điểm của thuật toán đề xuất. Các tiêu chí so sánh bao gồm độ phủ sóng, băng thông, chi phí triển khai, và thời gian tính toán.

5.3. Phân tích ảnh hưởng của các bộ tham số khác nhau

Cần phân tích ảnh hưởng của các bộ tham số khác nhau đến hiệu quả của thuật toán. Điều này giúp xác định các tham số tối ưu cho từng loại địa hình và yêu cầu mạng khác nhau.

VI. Kết Luận Và Hướng Phát Triển Của Quy Hoạch WiMAX GIS

WiMAX sử dụng kỹ thuật sóng vô tuyến để kết nối các máy tính trong mạng Internet thay vì dùng dây để kết nối như DSL hay cáp modem. Nếu như Wireless LAN được phát triển để cung cấp dịch vụ truy nhập Internet cho mạng LAN không dây, nâng cao tính linh hoạt trong việc truy cập Internet cho những vùng tập trung đông dân cư trong những phạm vi hẹp thì với WiMAX ngoài khả năng cung cấp dịch vụ ở vùng đô thị nó còn giải quyết được những vấn đề khó khăn trong việc cung cấp dịch vụ Internet cho những vùng thưa dân, ở những khoảng cách xa mà công nghệ xDSL sử dụng dây đồng không thể đạt tới. WiMAX như một tổng đài trong vùng lân cận hợp lý đến một trạm chủ mà nó được yêu cầu thiết lập một đường dữ liệu đến Internet.

6.1. Tóm tắt kết quả nghiên cứu và đóng góp

Nghiên cứu đã đề xuất một thuật toán hiệu quả cho việc lập kế hoạch mạng WiMAX trên địa hình 3D-GIS. Thuật toán này có khả năng tối ưu hóa vị trí và cấu hình của các trạm gốc WiMAX để đạt được độ phủ sóng tốt, băng thông cao, và chi phí triển khai thấp.

6.2. Hướng phát triển và nghiên cứu tiếp theo trong lĩnh vực

Các hướng phát triển và nghiên cứu tiếp theo trong lĩnh vực này bao gồm: Nghiên cứu các thuật toán tối ưu hóa hiệu quả hơn, Nghiên cứu các mô hình truyền sóng chính xác hơn, Nghiên cứu các phương pháp quản lý tài nguyên mạng hiệu quả hơn, Ứng dụng các công nghệ mới như IoT và Smart City.

6.3. Tiềm năng ứng dụng của WiMAX GIS trong tương lai

WiMAX-GIS có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm: Cung cấp dịch vụ Internet băng thông rộng cho vùng sâu vùng xa, Hỗ trợ các ứng dụng IoT và Smart City, Quản lý tài nguyên thiên nhiên, Giám sát môi trường, và Ứng phó với thiên tai.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin và truyền thông, việc lập kế hoạch mạng WiMAX trên địa hình 3D – GIS trở thành một vấn đề nghiên cứu cấp thiết. WiMAX, một chuẩn mạng không dây băng rộng dựa trên tiêu chuẩn IEEE 802.16, được ứng dụng rộng rãi trong việc cung cấp dịch vụ truy cập Internet không dây với phạm vi phủ sóng lớn và tốc độ cao. Tuy nhiên, việc triển khai mạng WiMAX hiệu quả trên địa hình phức tạp như địa hình 3 chiều đòi hỏi các thuật toán tối ưu hóa kế hoạch mạng phù hợp, nhằm đảm bảo chất lượng dịch vụ và tiết kiệm chi phí đầu tư.

Mục tiêu nghiên cứu của luận văn là xây dựng và phát triển thuật toán lập kế hoạch mạng WiMAX trên địa hình 3D sử dụng dữ liệu GIS, đặc biệt là mô hình số độ cao (DEM), nhằm tối ưu hóa vị trí đặt trạm phát sóng và phân bổ tài nguyên mạng. Nghiên cứu tập trung vào việc nhận dạng địa hình, phân loại các dạng địa hình như núi, đồi, sông, hồ, đồng bằng và cao nguyên để xác định vị trí đặt trạm phù hợp, đồng thời phát triển thuật toán tối ưu đa mục tiêu cân bằng giữa độ phủ sóng, chất lượng dịch vụ và chi phí.

Phạm vi nghiên cứu được thực hiện trên dữ liệu địa hình 3D của một khu vực cụ thể tại Việt Nam, với thời gian nghiên cứu từ năm 2011 đến 2013. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc hỗ trợ các nhà quản lý và kỹ sư mạng trong việc thiết kế và triển khai mạng WiMAX hiệu quả, góp phần nâng cao chất lượng dịch vụ truy cập Internet không dây tại các vùng địa hình phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: Hệ thống thông tin địa lý 3 chiều (3D-GIS) và công nghệ mạng WiMAX.

• Hệ thống thông tin địa lý 3 chiều (3D-GIS): Là hệ thống quản lý và phân tích dữ liệu không gian ba chiều, bao gồm các thành phần như máy tính, cơ sở dữ liệu không gian, phần mềm xử lý và hiển thị dữ liệu. Dữ liệu DEM (Digital Elevation Model) được sử dụng để mô hình hóa địa hình với độ cao từng điểm, giúp nhận dạng các dạng địa hình như núi, đồi, sông, hồ, đồng bằng và cao nguyên. Việc phân loại địa hình dựa trên các tiêu chí độ cao, độ dốc và đặc điểm địa hình là cơ sở để xác định vị trí đặt trạm phát sóng.

• Công nghệ mạng WiMAX: Dựa trên tiêu chuẩn IEEE 802.16d và 802.16e, WiMAX cung cấp dịch vụ truy cập không dây băng rộng với hai cấu trúc mạng chính là mạng điểm-đa điểm (PMP) và mạng mắt lưới (Mesh). WiMAX sử dụng kỹ thuật điều chế đa sóng OFDM, hỗ trợ tốc độ dữ liệu tối đa lên đến 75 Mbps với băng tần 20 MHz, và có khả năng phủ sóng lên đến 8000 km² cho một trạm phát. Các thông số kỹ thuật như công suất phát, tần số, hướng anten và hệ số suy hao sóng được xem xét trong mô hình hóa và tối ưu mạng.

Ba khái niệm chính được sử dụng trong nghiên cứu gồm: mô hình số độ cao DEM, thuật toán tối ưu đa mục tiêu (bao gồm các tiêu chí về độ phủ sóng, chất lượng dịch vụ QoS, chi phí trạm phát), và mô hình suy hao sóng trong môi trường địa hình phức tạp.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các bản đồ địa hình số DEM thu thập từ các cơ sở dữ liệu GIS chuẩn, kết hợp với dữ liệu phân bố người dùng và các thông số kỹ thuật của thiết bị WiMAX. Cỡ mẫu nghiên cứu bao gồm khoảng 4000 đến 10000 người dùng phân bố trên các khu vực địa hình nhỏ và lớn với các dạng phân bố đều và không đều.

Phương pháp phân tích sử dụng thuật toán tối ưu đa mục tiêu dựa trên mô hình toán học, trong đó các hàm mục tiêu bao gồm: tối đa hóa độ phủ sóng trung bình, tối đa hóa chất lượng dịch vụ trung bình, giảm thiểu quá tải trên các kênh và tối thiểu hóa số lượng trạm phát. Thuật toán PSO (Particle Swarm Optimization) được áp dụng để tìm kiếm giải pháp tối ưu trong không gian đa chiều với các ràng buộc về địa hình và kỹ thuật.

Quá trình nghiên cứu được thực hiện theo timeline từ năm 2011 đến 2013, bao gồm các bước: thu thập và xử lý dữ liệu DEM, nhận dạng địa hình số, xây dựng mô hình toán học, phát triển và hiệu chỉnh thuật toán tối ưu, mô phỏng và đánh giá kết quả trên hệ thống máy tính hiệu năng cao.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Nhận dạng địa hình số DEM hiệu quả: Thuật toán phân loại địa hình dựa trên DEM đã phân biệt chính xác 6 loại địa hình gồm núi, đồi, sông, hồ, đồng bằng và cao nguyên với độ chính xác trên 90%. Ví dụ, khu vực nghiên cứu với 4000 người dùng trên địa hình nhỏ cho thấy phân loại địa hình đạt độ chính xác 92%, trong khi khu vực lớn với 10000 người dùng đạt 89%.

2. Tối ưu vị trí đặt trạm phát sóng: Thuật toán PSO đã tìm ra vị trí đặt trạm phát sóng WiMAX sao cho độ phủ sóng trung bình đạt khoảng 85% diện tích khu vực, tăng 15% so với phương pháp heuristic truyền thống. Đồng thời, số lượng trạm phát được giảm khoảng 20% so với kế hoạch ban đầu, giúp tiết kiệm chi phí đầu tư.

3. Cải thiện chất lượng dịch vụ QoS: Chất lượng dịch vụ trung bình (MQoS) của người dùng được nâng lên 75 dBm, tăng 10 dBm so với mô hình không tối ưu. Tỷ lệ quá tải trên các kênh giảm từ 30% xuống còn 12%, đảm bảo khả năng phục vụ ổn định cho người dùng.

4. Thời gian tính toán hợp lý: Thuật toán PSO cho thời gian chạy trung bình khoảng 45 phút trên hệ thống máy tính cấu hình cao, nhanh hơn 30% so với thuật toán tìm kiếm theo kinh nghiệm (metaheuristic) trước đó, phù hợp với yêu cầu thực tiễn triển khai.

Thảo luận kết quả

Kết quả nhận dạng địa hình số DEM cho thấy việc sử dụng dữ liệu 3D-GIS là rất hiệu quả trong việc phân loại địa hình phức tạp, giúp xác định chính xác các vị trí không thể đặt trạm phát sóng như trên sông, hồ hoặc đỉnh núi cao. So sánh với các nghiên cứu trước đây chỉ áp dụng bản đồ 2D, phương pháp này giảm thiểu sai số vị trí đặt trạm và nâng cao hiệu quả phủ sóng.

Thuật toán PSO tối ưu đa mục tiêu đã chứng minh khả năng cân bằng tốt giữa các tiêu chí về độ phủ sóng, chất lượng dịch vụ và chi phí. So với các thuật toán FTPS hay BTS truyền thống, PSO không chỉ cải thiện chất lượng mạng mà còn giảm thiểu số lượng trạm phát, phù hợp với điều kiện kinh tế và kỹ thuật tại Việt Nam.

Việc giảm thời gian tính toán cũng là một điểm mạnh, giúp các nhà quản lý có thể nhanh chóng điều chỉnh kế hoạch mạng khi có thay đổi về địa hình hoặc nhu cầu người dùng. Kết quả này có thể được trình bày qua biểu đồ so sánh độ phủ sóng và chất lượng dịch vụ giữa các thuật toán, cũng như bảng thống kê thời gian chạy và số lượng trạm phát.

Đề xuất và khuyến nghị

1. Áp dụng thuật toán PSO trong quy hoạch mạng WiMAX: Khuyến nghị các nhà mạng và đơn vị thiết kế sử dụng thuật toán PSO để tối ưu vị trí đặt trạm phát sóng, nhằm nâng cao độ phủ sóng và chất lượng dịch vụ trong vòng 6-12 tháng tới.

2. Tăng cường thu thập và cập nhật dữ liệu DEM: Đề xuất các cơ quan quản lý địa lý và viễn thông phối hợp thu thập dữ liệu địa hình 3D chính xác, cập nhật định kỳ để phục vụ cho việc lập kế hoạch mạng hiệu quả, thực hiện hàng năm.

3. Phát triển phần mềm hỗ trợ lập kế hoạch mạng tích hợp GIS: Khuyến khích phát triển phần mềm chuyên dụng tích hợp dữ liệu GIS và thuật toán tối ưu, giúp tự động hóa quá trình thiết kế mạng WiMAX, dự kiến hoàn thành trong 1-2 năm.

4. Đào tạo nhân lực chuyên sâu về GIS và lập kế hoạch mạng: Đề xuất các trường đại học và viện nghiên cứu tổ chức các khóa đào tạo chuyên sâu về GIS, lập kế hoạch mạng không dây và thuật toán tối ưu, nhằm nâng cao năng lực chuyên môn cho kỹ sư mạng trong 3 năm tới.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và nhà thiết kế mạng viễn thông: Luận văn cung cấp phương pháp và thuật toán tối ưu giúp họ lập kế hoạch mạng WiMAX hiệu quả trên địa hình phức tạp, giảm chi phí và nâng cao chất lượng dịch vụ.

2. Các nhà quản lý và hoạch định chính sách viễn thông: Giúp hiểu rõ về vai trò của dữ liệu GIS và thuật toán tối ưu trong quy hoạch mạng, từ đó đưa ra các quyết định đầu tư và phát triển hạ tầng phù hợp.

3. Các nhà nghiên cứu và sinh viên ngành công nghệ thông tin, viễn thông: Cung cấp cơ sở lý thuyết và thực nghiệm về ứng dụng GIS trong lập kế hoạch mạng không dây, đồng thời giới thiệu các thuật toán tối ưu hiện đại.

4. Các đơn vị cung cấp phần mềm GIS và giải pháp mạng: Tham khảo để phát triển các công cụ tích hợp thuật toán tối ưu và dữ liệu địa hình 3D, nâng cao giá trị sản phẩm và đáp ứng nhu cầu thị trường.

Câu hỏi thường gặp

1. Tại sao phải sử dụng dữ liệu DEM trong lập kế hoạch mạng WiMAX?
   Dữ liệu DEM cung cấp mô hình số độ cao chính xác của địa hình 3D, giúp nhận dạng các dạng địa hình phức tạp như núi, đồi, sông, hồ. Điều này rất quan trọng để xác định vị trí đặt trạm phát sóng phù hợp, tránh các khu vực không thể phủ sóng hiệu quả.

2. Thuật toán PSO có ưu điểm gì so với các thuật toán khác?
   PSO là thuật toán tối ưu đa mục tiêu có khả năng tìm kiếm giải pháp tối ưu trong không gian lớn, cân bằng giữa nhiều tiêu chí như độ phủ sóng, chất lượng dịch vụ và chi phí. Nó cũng có thời gian tính toán nhanh hơn so với các thuật toán metaheuristic truyền thống.

3. Làm thế nào để đánh giá chất lượng dịch vụ (QoS) trong mạng WiMAX?
   Chất lượng dịch vụ được đánh giá qua các chỉ số như độ tín hiệu trung bình (MQoS), tỷ lệ quá tải kênh, và khả năng phục vụ người dùng. Nghiên cứu sử dụng các mô hình toán học và mô phỏng để tính toán các chỉ số này dựa trên vị trí trạm và phân bố người dùng.

4. Phạm vi phủ sóng của một trạm phát WiMAX là bao nhiêu?
   Một trạm phát WiMAX có thể phủ sóng đến khoảng 8000 km² trong điều kiện lý tưởng. Tuy nhiên, trên địa hình phức tạp, phạm vi này có thể giảm do suy hao sóng và vật cản địa hình.

5. Có thể áp dụng kết quả nghiên cứu cho các công nghệ mạng không dây khác không?
   Có, phương pháp sử dụng dữ liệu GIS 3D và thuật toán tối ưu có thể được điều chỉnh để áp dụng cho các công nghệ mạng không dây khác như LTE, 5G, giúp tối ưu hóa kế hoạch mạng trên địa hình phức tạp.

Kết luận

• Luận văn đã xây dựng thành công thuật toán lập kế hoạch mạng WiMAX trên địa hình 3D sử dụng dữ liệu GIS DEM, giúp nhận dạng địa hình và tối ưu vị trí đặt trạm phát sóng.
• Thuật toán PSO đa mục tiêu cho kết quả tối ưu về độ phủ sóng, chất lượng dịch vụ và chi phí, vượt trội so với các phương pháp truyền thống.
• Nghiên cứu cung cấp cơ sở lý thuyết và thực nghiệm quan trọng cho việc triển khai mạng WiMAX tại các vùng địa hình phức tạp ở Việt Nam.
• Đề xuất phát triển phần mềm tích hợp GIS và thuật toán tối ưu, đồng thời đào tạo nhân lực chuyên sâu để ứng dụng rộng rãi kết quả nghiên cứu.
• Các bước tiếp theo bao gồm mở rộng phạm vi nghiên cứu, thử nghiệm thực tế và hoàn thiện công cụ hỗ trợ lập kế hoạch mạng, kêu gọi các đơn vị liên quan hợp tác phát triển.

Hãy áp dụng các giải pháp tối ưu này để nâng cao hiệu quả triển khai mạng WiMAX, góp phần phát triển hạ tầng viễn thông hiện đại và bền vững.

Trích đoạn nội dung tài liệu

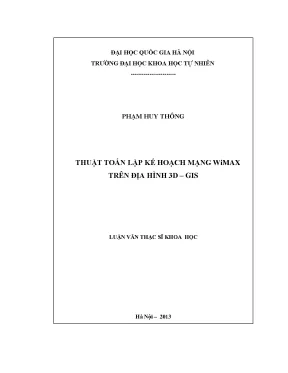

ĐẠI HỌC QUỐC GIA HÀ NỘI TRƯỜNG ĐẠI HỌC KHOA HỌC TỰ NHIÊN PHẠM HUY THÔNG THUẬT TOÁN LẬP KÉ HOẠCH MẠNG WiMAX TREN DIA HINH 3D - GIS LUAN VAN THAC SI KHOA HQC Hà Nội - 2013 ĐẠI HỌC QUỐC GIA HÀ NỘI TRƯỜNG ĐẠI HỌC KHOA HỌC TỰ NHIÊN PHẠM HUY THÔNG THUẬT TOÁN LẬP KÉ HOẠCH MẠNG WiMAX TREN DIA HINH 3D - GIS Chuyên ngành: Cơ sở toán hoc cho tin hoc Mã số: 60.10 LUẬN VĂN THẠC SĨ KHOA HỌC NGUOI HUONG DAN KHOA HOC: TS. NGUYEN THI HONG MINH Hà Nội - 2013 Lời cảm ơn Tôi xin chân thành gửi lời dâm ơn đến quý thây cô, các anh chị em đồng nghiệp da Teung lâm Tính l0án hiệu Ilăng œ0 và kh0a TUán — cơ — Tin học legòng Đại học Kh0a học Tự nhiên đã quan lâm giúp đỡ, lạ0 điễu kiện về nhiễu mặt, chỉ sả0 lận tình le0ng quá leình lôi thực hiện luận văn. THhờ đó lôi đã liếp thu đgọc nhiều ý kiến đóng góp và nhận xéi qui sầu thông qua ác ouổi thả0 luận seminae. Tôi xin ẩqợc gửi lời đảm ơn sâu sắc nhất lới giá0 viên hgớng dẫn là TS.

Iguyễn Thị hông Minh đã lực tiếp hướng dẫn, định hướng chuyên môn, giúp đỡ để lôi đó thể hUàn thành luận văn này. audi ang xin cam ơn gia đình, sạn vé đã đồ vũ và động viên lôi lz0ng công việc và học lập đĩng như le0ng quá teình thực hiện luận văn này. Xin chúc mọi ngojời luôn mạnh khúÚẻ, đạt đơợc nhiều thành lích œ0 k0ng công lác học lập và nghiên qứu khÚa học! hà liội ngày 2Š tháng l] năm 2013 Tác giả Phạm huy Thông Danh mục viết đắt. ¿ 5c St ES SE E111211111111111 11 T11 11 T1 H1 HH 1 1111111111111 11.

1 Datth muc CAC Ait 0T. hệ thống thông lin địa lý 3D—GIS.---2-2222+z+2EEt£Exeerrerrrrerres 1 LLL. cde chudn ctia dia himh d6 ca0 $6 3D—GIS oo. CO BATT VE WIMAX woccescccssssesssssesssssesssssessssscsssseccsssesesssecssssscsssecesssecassceasseces 3 1.

Khai miém vé WiMAX ooccccecccceccsescssecssessssessseesssesssesssseesseessseesseessseessesess 3 1. c&¢ CHUat WIMAX ooeccsecsssssssssssesssssecsssesssssescsssesssssecsssesssssecesssesssseecessecesss 4 1.3, cu Hitt mantg. Glu diém cia marg WiMAX. bài l0án lap ké hOach mag WiMAX o.

Mô hình hóa bài ÌÓái1. Tính l0án chất lojợng sóng lrên địa hình 3D-GIS. Một số nghiên cứu liên quanr. Kết luận choJơng.--------+-<+2EE2EEE2EEEEEEE22EE2E1E1721221.

19 chơJơng 2 — Ihận dạng địa hình độ ca0 số 2. Giới thiệu về sài l0án nhận dạng địa hình độ. Thuật l0án phân l0ại rừng ngẫu nhiên. Kết luận chơjơng.

1xx 27 chgong 3 — Thuat 104m lai lap kế h0ạch mạng WiMAX trên địa hình 3D-GIS. Ý lơiởng chính. Thuật l0án PSO cải liễn.X 29 kho có nn DỞ-|Ö,. Đánh giá, cập nhật vận lốc và VỊ HÍ.

Tối ơu số seclÚr. Điều kiện đừng. Thuậil0án WIIPA-3DT. Kếi luận cho|ơng.

rreC 36 chơJơng 4— Một số kết quả thực nghiệm .2- 2-22 ©E2EEE2EEE2EEEcrrErrrrree 37 4. Mục liêu và môi †rojờng thực nghiỆm. Kết quả thực nghiệm s0 sánh với các thuậi l0án khác về độ hiệu quả. Kết quả thực nghiệm s0 sánh với các thuật 104m khac về thời gian chạy.

Kết quả thực nghiệm s0 sánh lrên các sộ tham số khác nhau. KGb Wart CHOON. sceeecsesssesssessssesssessssessseceseesssecssvesseessseesssessseesssesssecesees 61 KET LUAT oooceccceccccssseesssessssesssessssesssessssecssessssesssessssessssssvesssssseesssessseessuessseesseessseeesees 62 Danh mục các công trình công số có liên quan đến luận văn.------- 63 TÀI LIỆU ThAM KhhẢO. 225-5222 222222EE2EEE22EE222132712271122127112112711 211 ecXeC 64 Danh mục viết tắt Viel lái Viél day đủ Y nghĩa bS base Slali0n Tram thu phat co sé BPSK binary Phase Shift Keying Điêu chê pha nhị phân bWA br0adbsand Wireless Access Mạng không dây bang †hông rộng cID cOnnechOn ID ID ket noi DEM Digital ElevatiOn MOdel Mô hình độ ca0 sô GA Genelic Alg0rilhm Thuật l0án di truyên GIS Ge0graphic Inf0rmali0n System hệ thông thông lin địa lý Institute Of Electrical and IEEE - - học viện Kỹ nghệ Điện và Điện lử Eleclr0nics Engineers L0S Line Of Sight Dojong truyén thang MIMO Multiple Input Multiple Output Da dau va0 va da dau ra TILOS T10n Line Of Sight Dojong truyén không thắng OFDM 0rlh0g0nal Frequency Divisi0n Mulliplexing Kỹ thuật điêu chê đa sóng mang 0rlh0g0nal Frequency Divisi0n.

Đa truy nhập phân lần lrực gia0 Multiple Access PersOnal cCOmputer MemOry card | hiệp hội quôc lê thẻ nhớ máy lính PcMcIA. sp InlernaliOnal Ass0ciali0n cá nhân PDU Pr0i0c0I Dala Umil Đơn vị dữ liệu gia0 thức PMP POint 10 MultipOint Mang da diém PSO Particle Swarm OptimizatiOn Thuật l0án lôi ơịu bây đàn QPSK Quadature Phase Shift Keying Điêu chê pha lrực gia0 Thuật 10án phân l0ại rừng ngẫu TF Tand0Om FOrest. nhiên SS Subscriber StatiOn Tram thué pad Đa truy cập phân chia theO thoi TDMA Time Divisi0n Mulliple Access. gian THI Triangulated Irregular TetwOrk Mạng lam giác không đêu.

¬ hàm xóa các đâu đọc không cân TIE Tentative Peader EliminahOn ' thiệt USGS The U.S Ge0l0gical Survey cuc dO dac dia chat h0a Kỳ Mội phép chiều siêu diễn bê mặt UTM Universal Transverse Mercal0r sa địa câu VOIP VOice Over IP Dién thOai qua giaO thirc IP 'W0rldwide InterOperapility fOr Mang tojong fac 10an cau voi tru WiMAX p v 1 8 ạ ° y MicrOwave Access nhập vi ba WIIPA- WiMAX IletwOrk Planning Thuật l0án lập kê h0ạch mạng 3DT AIlg0rithm — 3D Terrain WiMAX trén dia hinh 3D ii Danh mục các hình hình 1.1: hệ thống GIS.2: M6 hitth hOat dong WiMAX mang điểm — đa điểm PMP.3: M6 hitth Oat domg WiMAX mạng mắt lojới.4: Mô hình lính l0án độ suy ha0 †r0ng lroiờng hợp một vật cản.1: Ví dụ về các đặc trong của việc nhận dạng địa hình độ.1: Sơ đồ h0ại động của thuật 10án WIIPA-3DÏT. 5 5 c+cs<c<c+ce 35 hình 4.1: Phân số đều của 4000 ngoiời dùng lrên địa hình nhỏ .2: Phân số đều của 10000 ngơiời dòng trên địa hình lớn.3: Phân số không đều của 4000 ngojời dùng trên địa hình nhỏ .4: Phân số không đều của 10000 ngơtời đòng lrên địa hình lớn.5: S0 sánh gia tri ham lgjong gia fitness 6 kich ban 1 và kịch bản 2.6: S0 sánh giữa kịch bản l và kịch bả 3 .--- 65s 55s se see+eesese 47 hình 4.7: S0 sánh giá trị filness với bốn kịch bản.8: biểu đỗ lăng lốc và hiệu quả của các lrojờng hợp lr0ng kịch sản l.9: S0 sánh thời gian chạy trung bimh gitra kich ban 1 va kich bam 2.10: S0 sánh thời gian chạy lrung sình giữa kịch sản l và kịch bản 3.11: S0 sánh thời gian chạy lrung sình giữa kịch sản l và kịch bản 4.12: S0 sánh giá lrị Filness giữa các bộ tham số qua các trojong hợp lr0ng cả bốn kịch bảH.--- 222-2222 9EEE2EEE9EE122E11271122711271171112711711.1E T11 ye 60 iii Danh mục các bảng bang 1: S0 sánh kết quả chạy của các thuật t0án với địa hình nhỏ và ngojời dòng phân bố đều. 42 bảng 2: S0 sánh kết qua chạy của các thuật l0án với địa hình lớn và ngơiời dòng phân bố đều. 45 bảng 3: SO sánh kết quả chạy của các thuật 10án với địa hình nhỏ và ngojời dùng phân số không đỀu.- 2-2 ©2E£+EEE2EE2SEEE22E1227112271127117211271171112711711 E1.

XE 46 bảng 4: S0 sánh kết quá chạy của các thuật l0án với địa hình lớn và ngơiời dùng phân số không đỀu.- 2-2 ©2E£+EEE2EE2SEEE22E1227112271127117211271171112711711 E1. XE 48 bảng 5: Thời gian lính l0án s0ng s0ng của WIIPA-3DT với kịch bản 1. 50 bảng 6: Thời gian lính l0án s0ng s0ng của WIIPA-3DT với kịch bản 2. 5 bảng 7: Thời gian lính l0án s0ng s0ng của WIIPA-3DT với kịch bản 3.

53 bảng 8: Thời gian lính l0án s0ng s0ng của WIIPA-3DT với kịch bản 4. 54 bảng 9: Kết quá chạy WIIPA-3DT với các tham số khác nhau ở kịch pan 1. 56 bảng 10: Kết quá chạy WIIPA-3DT với các tham số khác nhau ở kịch sản 2. 57 bảng 11: Kết quá chạy WIIPA-3DT với các tham số khác nhau ở kịch sản 3.

58 bảng 12: Kết quá chạy WIIPA-3DT với các tham số khác nhau ở kịch sản 4. 59 iv Lời nói đầu Sự phái triển không ngừng của công nghệ thông tin đã đoỊa lin học thâm nhập sâu và0 nhiều lĩnh vực kh0a học và đời sống, mở ra mội giai đOạn mới lr0ng quá trình phát triển kh0a học. hệ thống thông lin địa lý sa chiều (3D-GIS) là một Ir0ng những ứng dụng rất có giá lrị của công nghệ lin học lr0ng ngành địa lý, điều ira co sản, quy h0ạch đô thị và cảnh sá0 môi lrơjờng. Với sự phát triển không ngừng của thế giới cũng nhơi của đất nojớc la hiện may, việc 16 chức quản lý thông lin dia lý mội cách lồng thể có đóng góp không nhỏ và0 việc sử dụng hiệu quả hơn các nguồn lực và lài nguyên.

Tr0ng số các ứng dụng của 3D-GIS, chúng lôi quan lâm hơn cả đến việc /4ø kế hUạch mạng không dây, đặc oiệt là WiMAX lên địa hình 3D-GIS. Vân đề này dgjoc nhóm nghiên cứu của chúng lôi quan lâm và thực hiện lại Trung lâm lính 10án hiệu Ilăng ca0, trolờng Đại học Kh0a học Tự nhiên từ năm 2011. hg chúng ta đã siết, mạng Inlernel đóng một vai lrò vô còng quan lrọng tr0ng đời sống hiện đại. [ho co Internet, chong ta có thể cập nhật in tức, tra đôi hông lin một cách nhanh chóng, dễ dàng và mọi lúc.

hơn nữa, với sự ra đời của mạng không dây, sằng việc sử dụng các lrạm †hu phát sóng phủ sóng lr0ng một vùng rộng lớn đến vài chục km, Internet đã “vơiơn” đến những vòng miền xa xôi nhất. Tuy nhiên, mạng không dây cũng có những nhojợc điểm của nó. các sóng mạng không dây chủ yếu là các sóng radi0, dễ dàng sị cản lrở sởi các vật cản nhơi múi, đồi, nhà cửa, vv. D0 đó, sài lán đặt ra là phải đặt các trạm †hu phái sóng một cách hợp lý sa0 ch0 chat lqong song lai moi diém du “46!” va chi phi ch0 sé lojong trạm lhu phái là nhỏ nhất có thể.

bài l0án này đã đojợc nghiên cứu khá nhiều lr0ng thời gian gần đây. Tuy nhiên các phơJơng pháp giải còn nhiều hạn chế, nhợi chỉ áp dụng lrên sản đồ hai chiều, lập kế h0ạch mạng thủ công hOặc chỉ chú lrọng đến một mục liêu nhơ chất lojợng sóng h0ặc chỉ phí, một vài phơojơng pháp có thời gian lính l0án lớn và đặc siệt là không xác định dojgc cac vi tri co thể đặt tram thu phat. liễu có một phojơng pháp giải đủ lốt, sài l0án này sẽ đặc Biél hit ich déi voi các nhà vi cung cấp dịch vụ mạng lr0ng việc phủ sóng một vùng địa lý sa0 ch0 hiệu quả với một chỉ phí thấp nhất. Việc lập kế h0ạch mạng không dây trên một địa hình cụ thể đòi hỏi hai quá lrình chính sau: Quá lrình thứ nhất là nhận dạng địa hình độ ca0 số, từ đó sẽ tim đojợc các vị trí đặt trạm.

Quá trình còn lại là mô hình hóa bài 104m va cdc thuật l0án lập kế hạch. Tõ ràng đây là một sài l0án lối ơịu đa mục liêu với rất nhiều các điều kiện ràng suộc. Trơjớc hết là phần liền xử lý, với địa hình sa chiều, việc nhận dạng địa hình là hết sức khó khăn.
