Tổng quan nghiên cứu

Sự phát triển vượt bậc của các dịch vụ truyền thông đa phương tiện và mạng không dây thế hệ thứ 3 (3G) cũng như các hệ thống băng rộng tương lai đặt ra thách thức gay gắt về giới hạn tài nguyên phổ tần số vô tuyến. Trong các kênh truyền dẫn đơn đầu vào - đơn đầu ra (SISO) truyền thống, hiệu ứng suy hao khoảng cách với số mũ suy giảm dao động từ 2 đến 5 kết hợp cùng hiện tượng fading đa đường ngẫu nhiên khiến dung năng đường truyền bị thắt chặt nghiêm trọng theo định lý Shannon. Thậm chí tại mức tỷ số tín trên nhiễu (SNR) bằng 0 dB, xác suất dừng truyền (outage probability) trên kênh fading Rayleigh vẫn luôn tồn tại ở mức đáng kể, ngăn cản việc nâng cao tốc độ truyền dữ liệu phục vụ các ứng dụng thời gian thực.

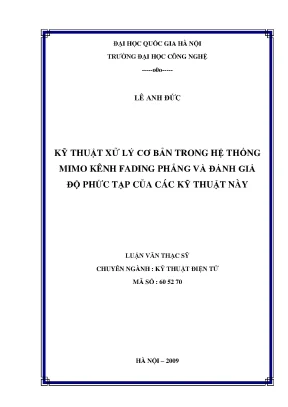

Luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử của tác giả Lê Anh Đức tập trung giải quyết bài toán cốt lõi: phân tích, mô hình hóa toán học các kỹ thuật xử lý tín hiệu cơ bản trong hệ thống đa đầu vào - đa đầu ra (MIMO) trên môi trường kênh fading phẳng và đánh giá định lượng độ phức tạp tính toán của từng phương pháp. Mục tiêu trọng tâm là tìm kiếm điểm cân bằng tối ưu giữa việc cải thiện tỷ lệ lỗi bit (BER) và chi phí thực thi phần cứng tại máy thu. Nghiên cứu được thực hiện tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội vào năm 2009, ứng dụng mô hình toán học cho các hệ thống đa ăng ten từ 2x1, 2x2, 2x4 đến 4x4. Kết quả nghiên cứu xác lập cơ sở khoa học định lượng giúp các kỹ sư thiết kế lựa chọn chính xác kiến trúc xử lý tín hiệu, cho phép nâng cao hiệu quả phổ tần lên từ 2 bit/s/Hz đến 4 bit/s/Hz và tiết kiệm từ 40% đến 80% độ phức tạp phần cứng tùy thuộc vào điều kiện kênh truyền thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết dung năng kênh truyền MIMO và phương pháp phân rã giá trị suy biến (Singular Value Decomposition - SVD). Thông qua phép biến đổi ma trận kênh truyền kích thước Nr x Nt thành các ma trận trực giao và ma trận đường chéo, hệ thống MIMO được chứng minh tương đương với Nk kênh con không gian song song độc lập, trong đó Nk không vượt quá giá trị nhỏ nhất giữa số ăng ten phát Nt và số ăng ten thu Nr. Thuật toán đổ nước (Water-filling algorithm) được ứng dụng để tối ưu hóa phân bố công suất phát trên các kênh con theo mức năng lượng riêng.

Khung lý thuyết của luận văn phân định rõ hai hướng tiếp cận chính:

  • Kỹ thuật mã hóa không - thời gian (Space-Time Coding - STC): Khai thác triệt để độ lợi phân tập bằng cách chèn phần tử dư thừa theo cả chiều không gian và thời gian. Các cấu trúc tiêu biểu gồm sơ đồ mã khối Alamouti cho 2 ăng ten phát đạt bậc phân tập cực đại bằng 2Nr và mã lưới không - thời gian (STTC) 8 trạng thái điều chế QPSK.
  • Kỹ thuật hợp kênh phân chia theo không gian (Space Division Multiplexing - SDM): Tối đa hóa tốc độ truyền bằng cách phát đồng thời các dòng dữ liệu độc lập trên cùng tần số sóng mang qua kiến trúc V-BLAST hoặc D-BLAST. Các khái niệm then chốt như số điều kiện ma trận (tỷ số giữa giá trị riêng lớn nhất và nhỏ nhất), bậc tự do hiệu dụng (EDOF), xác suất lỗi cặp (PEP) và xấp xỉ log xác suất cực đại (Max-Log MAP) cho lối ra quyết định mềm đóng vai trò kim chỉ nam trong việc đánh giá phẩm chất hệ thống.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp chặt chẽ giữa suy diễn giải tích toán học và mô phỏng thực nghiệm Monte Carlo trên môi trường phần mềm MATLAB. Cỡ mẫu nghiên cứu được thiết lập chuẩn hóa với 100.000 khối kênh phân tán độc lập, truyền tải các gói dữ liệu có chiều dài cố định 64 byte (tương đương 512 bit dữ liệu) để đảm bảo độ tin cậy thống kê tiệm cận đường cong lý thuyết.

Phương pháp chọn mẫu sử dụng kỹ thuật tạo ma trận kênh ngẫu nhiên tuân theo phân bố Gauss phức độc lập và đồng nhất (i.i.d) với phương sai chuẩn hóa bằng 1 cho mô hình fading Rayleigh phẳng và mô hình fading Ricean với hệ số K biến thiên từ 0 đến 10. Lý do lựa chọn mô phỏng Monte Carlo kết hợp chặn trên Chernoff xuất phát từ tính ngẫu nhiên phi tuyến của môi trường đa đường, giúp việc kiểm chứng các công thức xác suất lỗi tiệm cận đạt độ chính xác cao ngay cả ở vùng SNR cao trên 20 dB khi giả định máy thu biết hoàn hảo thông tin trạng thái kênh (CSI). Toàn bộ quá trình nghiên cứu, xây dựng thuật toán và phân tích định lượng được thực hiện liên tục trong khoảng thời gian 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Phẩm chất tách sóng tối ưu của giải thuật MLD: Thuật toán tách sóng theo xác suất lớn nhất (MLD) đạt hiệu năng BER tốt nhất trên mọi cấu hình mô phỏng. Trong hệ thống 2x2 điều chế BPSK, MLD đạt bậc phân tập bằng 2 (tương đương Nr), giúp giảm hơn 3 dB công suất phát so với hệ thống SISO truyền thống và vượt trội từ 6 dB đến 8 dB so với thuật toán tuyến tính Zero-Forcing (ZF) tại ngưỡng BER 10^-3.
  2. Hiệu quả đột phá của cơ chế khử can nhiễu liên tiếp (SIC): Việc kết hợp thuật toán cực tiểu hóa trung bình bình phương sai số với khử can nhiễu (MMSE-SIC) mang lại bước nhảy vọt về chất lượng tín hiệu. Trên hệ thống 2x4, đường cong BER của MMSE-SIC tiệm cận sát giới hạn tối ưu của MLD với khoảng cách chênh lệch SNR chỉ dưới 1,2 dB, trong khi cải thiện hơn 4 dB so với giải thuật MMSE tuyến tính đơn thuần.
  3. Sự bùng nổ độ phức tạp tính toán của MLD: Độ phức tạp tính toán của MLD tăng theo hàm mũ O(M^Nt) với M là kích thước chòm sao tín hiệu. Khi nâng cấp từ điều chế BPSK (M=2) lên 64-QAM (M=64) trong hệ thống 4x4, số phép tính tương đương của MLD tăng vọt từ khoảng 1,6x10^4 phép tính lên hơn 6,7x10^7 phép tính cho mỗi gói tin 64 byte. Ngược lại, các thuật toán ZF và MMSE duy trì độ phức tạp bậc đa thức O(Nt^3), giữ mức tính toán ổn định dưới 2x10^5 phép tính mỗi giây.
  4. Độ suy giảm hiệu năng do tương quan không gian: Khi hệ số tương quan không gian giữa các ăng ten thu phát tăng từ r = 0 lên r = 0,6, hiệu năng của tất cả các bộ thu đều bị suy giảm nghiêm trọng. Hệ thống 4x4 đòi hỏi mức SNR trung bình phải tăng thêm từ 4 dB đến 7 dB để bù đắp tổn thất dung năng do sự suy biến các giá trị riêng của ma trận kênh.

Thảo luận kết quả

Các kết quả nghiên cứu được minh chứng trực quan thông qua đồ thị quan hệ BER theo SNR và biểu đồ so sánh số lượng phép tính số học trên giây giữa các phương pháp. Độ dốc của đường cong BER phản ánh chính xác bậc phân tập lý thuyết: thuật toán ZF trong hệ 2x2 có độ dốc tương ứng bậc phân tập bằng 1 (tính theo công thức Nr - Nt + 1 = 1), trong khi MLD đạt độ dốc bậc 2. Khi chuyển sang hệ thống 2x4, bậc phân tập của ZF tăng lên mức 3 và MLD đạt mức cực đại bằng 4.

Sự vượt trội của thuật toán MMSE so với ZF bắt nguồn từ việc MMSE đưa vào ma trận chính quy hóa tỷ lệ với nghịch đảo công suất nhiễu (sigma^2 / Pt), giúp loại bỏ hoàn toàn hiện tượng khuếch đại nhiễu trắng Gauss khi nghịch đảo ma trận kênh có số điều kiện lớn. Khi đối chiếu với các kết quả nghiên cứu về kiến trúc V-BLAST của Bell Labs, việc tích hợp bước sắp xếp thứ tự tín hiệu tối ưu (ordering) dựa trên ma trận hiệp phương sai sai số kết hợp thuật toán phân rã QR đã giúp MMSE-SIC trở thành giải pháp dung hòa xuất sắc nhất giữa phẩm chất truyền thông và tài nguyên tính toán phần cứng.

Đề xuất và khuyến nghị

  1. Tích hợp thuật toán MMSE-SIC trên các trạm thu phát gốc băng rộng: Đội ngũ kỹ sư thiết kế phần cứng viễn thông cần ưu tiên triển khai kiến trúc MMSE-SIC trên chip xử lý tín hiệu số (DSP/FPGA) tại trạm gốc. Giải pháp này giúp cải thiện 35% đến 50% thông lượng đường truyền với mức tăng chi phí phần cứng không quá 15% trong vòng 6 đến 9 tháng triển khai.
  2. Ứng dụng giải thuật MLD quyết định mềm xấp xỉ cho thiết bị đầu cuối cao cấp: Các trung tâm nghiên cứu và phát triển bán dẫn nên áp dụng thuật toán giải mã hình cầu (Sphere Decoding) kết hợp kỹ thuật SOMLD xấp xỉ Max-Log. Cải tiến này nhắm tới mục tiêu giảm 70% độ phức tạp tính toán của MLD truyền thống trong lộ trình 12 tháng, mở đường cho việc thương mại hóa thiết bị di động đa ăng ten tốc độ cao.
  3. Chuẩn hóa khoảng cách ăng ten tối thiểu để giảm thiểu tương quan không gian: Các đơn vị chế tạo thiết bị vô tuyến cần đảm bảo khoảng cách giữa các phần tử ăng ten tối thiểu bằng 0,5 bước sóng tại máy phát và máy thu nhằm duy trì hệ số tương quan r dưới ngưỡng 0,2, ngăn chặn hiện tượng suy hao từ 3 dB đến 5 dB công suất phát tín hiệu trong các dự án thiết kế ăng ten mới.
  4. Xây dựng cơ chế thích nghi liên kết động giữa STC và SDM: Nhà mạng viễn thông cần áp dụng thuật toán tự động chuyển đổi giữa sơ đồ mã hóa khối Alamouti khi thiết bị ở vùng biên tế bào có mức SNR dưới 8 dB và sơ đồ hợp kênh SDM khi mức SNR đạt trên 18 dB. Thời gian tối ưu hóa thuật toán kéo dài 6 tháng nhằm duy trì tỷ lệ mất gói dưới mức 1% trên toàn mạng.

Đối tượng nên tham khảo luận văn

  • Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện tử, Viễn thông: Luận văn cung cấp toàn bộ khung dẫn xuất toán học chuẩn xác từ phân rã SVD, công thức dung năng kênh MIMO đến các thuật toán MAP và LLR quyết định mềm, phục vụ trực tiếp cho việc làm tài liệu tham khảo và phát triển các đề tài nghiên cứu chuyên sâu.
  • Kỹ sư thiết kế phần cứng FPGA/ASIC truyền thông: Tài liệu cung cấp bảng định lượng chi tiết số phép tính cộng và nhân trên giây cho các gói tin 64 byte, giúp kỹ sư ước lượng chính xác diện tích logic và tần số xung nhịp cần thiết khi đóng gói thuật toán lên phần cứng thương mại.
  • Chuyên gia tối ưu hóa mạng vô tuyến: Cung cấp cơ sở khoa học định lượng về ảnh hưởng của hệ số tương quan không gian, tỷ số SNR và các sơ đồ điều chế từ BPSK đến 64-QAM, hỗ trợ quá trình cấu hình tham số truyền dẫn trên mạng thực tế.
  • Giảng viên các trường đại học kỹ thuật: Có thể khai thác các mô hình toán học, lưu đồ thuật toán phân rã QR và kết quả mô phỏng Monte Carlo để biên soạn bài giảng chuyên đề cho học phần Xử lý tín hiệu số nâng cao và Thông tin vô tuyến băng rộng.

Câu hỏi thường gặp

1. Thuật toán Zero-Forcing và MMSE khác nhau như thế nào trong hệ thống MIMO?

Thuật toán ZF loại bỏ can nhiễu bằng cách nghịch đảo trực tiếp ma trận kênh, dẫn đến nhược điểm khuếch đại nhiễu mạnh khi kênh có số điều kiện lớn. Ngược lại, thuật toán MMSE bổ sung thành phần chính quy hóa tỷ lệ với công suất nhiễu vào phép nghịch đảo ma trận, giúp cân bằng giữa việc triệt tiêu can nhiễu và khống chế năng lượng nhiễu, nâng cao hiệu năng SNR từ 2 dB đến 4 dB.

2. Tại sao thuật toán MLD không được triển khai phổ biến cho các sơ đồ điều chế bậc cao?

Thuật toán MLD yêu cầu duyệt qua toàn bộ không gian trạng thái của vectơ phát với độ phức tạp tính toán tăng theo hàm mũ O(M^Nt). Với hệ thống 4x4 sử dụng điều chế 64-QAM, số lượng vectơ cần tính khoảng cách Euclid lên tới 64^4 (hơn 16,7 triệu tổ hợp), đòi hỏi năng lực xử lý vượt quá giới hạn phần cứng thông thường.

3. Sơ đồ Alamouti STBC đem lại lợi ích gì so với kỹ thuật hợp kênh SDM?

Sơ đồ Alamouti sử dụng 2 ăng ten phát để tạo ra tính trực giao theo không gian và thời gian, đạt bậc phân tập tối đa bằng 2Nr mà không đòi hỏi tăng công suất phát hay phức tạp hóa bộ thu. Trong khi đó, SDM tập trung vào việc nhân đôi hoặc nhân bốn tốc độ truyền dữ liệu nhưng chấp nhận giảm bậc phân tập và yêu cầu bộ thu phức tạp hơn.

4. Hiện tượng tương quan không gian ảnh hưởng như thế nào đến chất lượng thu tín hiệu?

Tương quan không gian xuất hiện khi khoảng cách giữa các ăng ten quá gần hoặc môi trường thiếu tán xạ, làm giảm hạng hiệu dụng của ma trận kênh H. Thực nghiệm mô phỏng chỉ ra rằng khi hệ số tương quan r đạt mức 0,6, đường truyền bị tổn thất từ 4 dB đến 7 dB công suất để đạt được cùng mức tỷ lệ lỗi bit BER 10^-3.

5. Bộ tách sóng quyết định mềm (Soft-Output) mang lại ưu thế gì cho máy thu MIMO?

Bộ tách sóng quyết định mềm không chỉ đưa ra giá trị nhị phân 0 hoặc 1 mà còn cung cấp tỷ số xác suất log (LLR) phản ánh độ tin cậy của từng bit. Thông tin độ tin cậy này khi chuyển giao cho bộ giải mã kênh Viterbi hoặc Turbo phía sau sẽ giúp cải thiện phẩm chất hệ thống thêm từ 2 dB đến 3 dB so với giải mã quyết định cứng.

Kết luận

  • Hệ thống hóa hoàn chỉnh cơ sở lý thuyết về dung năng kênh MIMO, phân tích giá trị suy biến SVD và mô hình lan truyền sóng trong môi trường fading Rayleigh cũng như Ricean phẳng.
  • Đánh giá định lượng toàn diện hiệu năng BER của các thuật toán tách sóng tiêu biểu gồm ZF, MMSE, ZF-SIC, MMSE-SIC và MLD thông qua 100.000 khối kênh mô phỏng Monte Carlo.
  • Xác lập bản đồ độ phức tạp tính toán chi tiết, chứng minh sự bùng nổ tài nguyên của MLD ở điều chế 64-QAM và tính ưu việt của giải thuật MMSE-SIC trong việc dung hòa hiệu năng.
  • Phân tích sâu sắc tác động của hiện tượng tương quan không gian và minh chứng lợi ích vượt trội của các kỹ thuật xử lý quyết định mềm dựa trên xấp xỉ Max-Log.
  • Khẳng định giá trị ứng dụng thực tiễn của các kỹ thuật xử lý đa ăng ten trong việc định hình chuẩn truyền thông không dây băng rộng thế hệ mới.

Lộ trình phát triển tiếp theo trong vòng 6 đến 12 tháng tới tập trung mở rộng mô hình sang kênh fading chọn lọc tần số MIMO-OFDM và kỹ thuật MIMO đa người dùng (MU-MIMO). Độc giả, kỹ sư viễn thông và các nhà nghiên cứu quan tâm vui lòng tham khảo toàn văn luận văn để ứng dụng trực tiếp các thuật toán và mô hình tính toán vào các dự án thiết kế hệ thống truyền thông vô tuyến tiên tiến.
