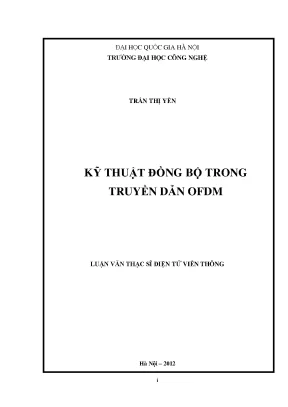

Luận văn: Kỹ thuật đồng bộ trong truyền dẫn OFDM của ĐH Công nghệ - ĐHQGHN (2012)

Khám phá luận văn thạc sĩ về kỹ thuật đồng bộ trong truyền dẫn OFDM, ứng dụng và giải pháp tối ưu cho hệ thống truyền thông hiện đại.

• Người hướng dẫn: PGS. Trịnh Anh Vũ
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Điện Tử - Viễn Thông
• Đề tài: Kỹ Thuật Đồng Bộ Trong Truyền Dẫn OFDM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• MỞ ĐẦU
• 1. Chương 1: TỔNG QUAN VỀ OFDM
• 1.1. Giới thiệu chung
• 1.2. Khái niệm truyền song song
• 1.3. Kênh con trực giao, điều chế miền tần số
• 1.4. Ưu nhược điểm
• 1.5. Cấu trúc tín hiệu OFDM
• 1.6. Tiền tố vòng (CP)
• 1.7. Tín hiệu hoa tiêu (Pilot)
• 2. Chương 2: CƠ SỞ KỸ THUẬT ĐỒNG BỘ
• 2.1. Phát hiện gói và xác định vùng quan tâm
• 2.2. Ước lượng độ lệch tần số sóng mang
• 2.3. Sửa lỗi lệch tần số và khôi phục lại tín hiệu
• 2.4. Đồng bộ tốc độ lấy mẫu
• 2.5. Đồng bộ ký hiệu OFDM
• 2.6. Pilot và sửa lỗi pha
• 3. Chương 3: THIẾT KẾ MÔ PHỎNG
• 3.1. Tóm tắt về FPGA
• 3.2. Kịch bản mô phỏng
• 3.3. Ảnh nguồn biến đổi sang dòng bit
• 3.4. Dùng Header và Pilot đơn giản nhằm đạt kết quả đồng bộ trong đường truyền xác định
• 3.5. Thiết kế bên phát
• 3.6. Tín hiệu được đưa lên tần số sóng mang để truyền đi
• 3.7. Thiết kế bên thu
• 3.8. Phát hiện gói và vùng quan tâm ROI
• 3.9. Tách tần số offset và hiệu chỉnh pha
• 3.10. Đồng bộ ký hiệu OFDM
• 4. Chương 4: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Kỹ Thuật Truyền Dẫn OFDM Ưu Điểm Nhược Điểm

Kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing) đang ngày càng trở nên phổ biến, đặc biệt trong các hệ thống di động thế hệ thứ tư (4G) và tương lai. Ưu điểm nổi bật của OFDM là hiệu suất sử dụng phổ tần cao và khả năng chống fading hiệu quả. Tuy nhiên, OFDM cũng có những nhược điểm cần khắc phục, như độ nhạy với sai lệch tần số và tỷ số công suất đỉnh trên trung bình cao. Nghiên cứu này tập trung vào các kỹ thuật đồng bộ OFDM, một yếu tố then chốt để đảm bảo hiệu suất của hệ thống. Tài liệu tham khảo khác nhau đã mô tả chi tiết về đặc tính của kỹ thuật OFDM, thiết kế bên phát và bên thu, nhưng còn hạn chế về hướng dẫn chi tiết để thực thi trên hệ thống thực tế. Chính vì vậy, luận văn này chọn thiết kế hệ thống truyền dẫn OFDM trên FPGA sử dụng phần mềm System Generator Xilinx Virtex-4, trong đó kỹ thuật đồng bộ là một thách thức quan trọng. Kỹ thuật đồng bộ OFDM cần giải quyết triệt để các vấn đề về đồng bộ thời gian OFDM và đồng bộ tần số OFDM.

1.1. Lịch Sử Phát Triển và Ứng Dụng của Kỹ Thuật OFDM

Kỹ thuật OFDM ban đầu được phát triển vào những năm 1960, nhưng chỉ thực sự được ứng dụng rộng rãi khi công nghệ xử lý tín hiệu số (DSP) phát triển mạnh mẽ. Các ứng dụng tiêu biểu của OFDM bao gồm Wi-Fi (IEEE 802.11a/g/n/ac), LTE (Long Term Evolution), 5G và các hệ thống truyền hình số. OFDM cho phép truyền tải dữ liệu tốc độ cao trên các kênh truyền dẫn không ổn định. Các nghiên cứu hiện tại tập trung vào cải thiện hiệu suất OFDM trong môi trường có nhiễu cao và độ trễ lớn.

1.2. Các Vấn Đề Cần Giải Quyết Trong Đồng Bộ Hệ Thống OFDM

Để hệ thống truyền dẫn OFDM hoạt động hiệu quả, cần giải quyết các vấn đề về đồng bộ thời gian OFDM, đồng bộ tần số OFDM và ước lượng kênh truyền dẫn. Sai lệch về thời gian và tần số có thể dẫn đến mất tính trực giao giữa các sóng mang con, gây ra nhiễu liên kênh (ICI) và nhiễu liên ký hiệu (ISI), làm giảm đáng kể hiệu suất của hệ thống. Do đó, các phương pháp đồng bộ chính xác và hiệu quả là yếu tố then chốt. Các kỹ thuật bù lỗi cũng cần được nghiên cứu để giảm thiểu ảnh hưởng của nhiễu.

II. Thách Thức và Giải Pháp Đồng Bộ Tần Số Trong Truyền Dẫn OFDM

Một trong những thách thức lớn nhất trong truyền dẫn OFDM là đồng bộ tần số OFDM. Sai lệch tần số sóng mang (Carrier Frequency Offset - CFO) có thể phát sinh do sự không chính xác của bộ dao động (oscillator) ở bộ phát và bộ thu, hoặc do hiệu ứng Doppler trong môi trường di động. Sai lệch này làm mất tính trực giao giữa các sóng mang con, gây ra nhiễu liên sóng mang (ICI) và làm suy giảm hiệu suất hệ thống. Các giải pháp thường được sử dụng bao gồm sử dụng các tín hiệu hoa tiêu (pilot signals) để ước lượng và bù sai lệch tần số. Nghiên cứu này sẽ đi sâu vào các phương pháp ước lượng và bù sai lệch tần số, bao gồm cả các kỹ thuật dựa trên miền thời gian và miền tần số.

2.1. Các Phương Pháp Ước Lượng Độ Lệch Tần Số Sóng Mang CFO

Có nhiều phương pháp ước lượng CFO khác nhau, bao gồm các phương pháp dựa trên chuỗi huấn luyện (training sequence), các phương pháp dựa trên tiền tố vòng (CP) và các phương pháp dựa trên tín hiệu hoa tiêu (pilot). Mỗi phương pháp có ưu và nhược điểm riêng, phụ thuộc vào điều kiện kênh truyền dẫn và độ phức tạp tính toán. Phương pháp dựa trên chuỗi huấn luyện thường được sử dụng để đồng bộ ban đầu, trong khi phương pháp dựa trên tín hiệu hoa tiêu được sử dụng để theo dõi và bù sai lệch tần số trong quá trình truyền dẫn.

2.2. Kỹ Thuật Bù Lệch Tần Số Hiệu Quả Cho Hệ Thống OFDM

Sau khi ước lượng được độ lệch tần số, cần sử dụng các kỹ thuật bù lỗi để loại bỏ ảnh hưởng của CFO. Các kỹ thuật này có thể được thực hiện trong miền thời gian hoặc miền tần số. Trong miền thời gian, kỹ thuật phổ biến là xoay pha tín hiệu nhận được để bù lại sự thay đổi pha do CFO gây ra. Trong miền tần số, có thể sử dụng các thuật toán san bằng kênh truyền để giảm thiểu ảnh hưởng của ICI. Cần cân nhắc độ phức tạp tính toán và hiệu quả bù lỗi khi lựa chọn kỹ thuật bù lệch tần số.

2.3. Ảnh hưởng của Đồng Bộ Tần Số đến BER và EVM trong OFDM

Việc đồng bộ tần số không chính xác sẽ ảnh hưởng trực tiếp đến tỷ lệ lỗi bit (BER) và độ lớn vector lỗi (EVM) của hệ thống OFDM. BER tăng cao và EVM lớn cho thấy chất lượng tín hiệu giảm sút, làm giảm hiệu suất truyền dẫn. Do đó, việc đánh giá và tối ưu hóa các kỹ thuật đồng bộ tần số là rất quan trọng để đạt được hiệu suất mong muốn trong các ứng dụng thực tế.

III. Đồng Bộ Thời Gian Trong OFDM Các Phương Pháp và Thách Thức

Ngoài đồng bộ tần số OFDM, đồng bộ thời gian OFDM cũng đóng vai trò quan trọng. Đồng bộ thời gian không chính xác dẫn đến lỗi trong việc xác định vị trí bắt đầu của ký hiệu OFDM, gây ra nhiễu liên ký hiệu (ISI) và làm giảm hiệu suất hệ thống. Thách thức chính trong đồng bộ thời gian là xác định chính xác thời điểm bắt đầu của mỗi ký hiệu OFDM trong môi trường đa đường truyền. Các phương pháp đồng bộ thời gian thường dựa trên việc tìm kiếm các đặc tính lặp lại trong chuỗi huấn luyện hoặc tiền tố vòng.

3.1. Các Phương Pháp Xác Định Thời Điểm Bắt Đầu Ký Hiệu OFDM

Các phương pháp phổ biến để xác định thời điểm bắt đầu ký hiệu OFDM bao gồm sử dụng tự tương quan (autocorrelation) của chuỗi huấn luyện, tìm kiếm đỉnh tương quan với mẫu đã biết, hoặc sử dụng các thuật toán phát hiện gói tin (packet detection). Mỗi phương pháp có độ chính xác và độ phức tạp tính toán khác nhau, cần được lựa chọn phù hợp với ứng dụng cụ thể.

3.2. Ảnh Hưởng Của Kênh Truyền Đa Đường Đến Đồng Bộ Thời Gian

Kênh truyền đa đường gây ra sự trễ và phản xạ tín hiệu, làm cho việc xác định chính xác thời điểm bắt đầu ký hiệu OFDM trở nên khó khăn hơn. Các tín hiệu phản xạ có thể gây ra nhiều đỉnh tương quan, làm cho thuật toán đồng bộ thời gian nhầm lẫn. Cần sử dụng các kỹ thuật xử lý tín hiệu mạnh mẽ để giảm thiểu ảnh hưởng của kênh truyền đa đường và cải thiện độ chính xác của đồng bộ thời gian.

IV. Thiết Kế và Mô Phỏng Hệ Thống Đồng Bộ OFDM Sử Dụng MATLAB

Để đánh giá hiệu quả của các kỹ thuật đồng bộ OFDM, cần thiết kế và mô phỏng hệ thống OFDM hoàn chỉnh. MATLAB là một công cụ mạnh mẽ để mô phỏng OFDM và phân tích hiệu suất của hệ thống. Nghiên cứu này sẽ trình bày chi tiết về quá trình thiết kế và mô phỏng OFDM bằng MATLAB, bao gồm các khối chức năng như tạo tín hiệu OFDM, chèn tiền tố vòng, ước lượng kênh truyền, đồng bộ tần số, đồng bộ thời gian, và giải điều chế OFDM. Kết quả mô phỏng OFDM sẽ được sử dụng để đánh giá hiệu suất của các phương pháp đồng bộ khác nhau.

4.1. Các Khối Chức Năng Chính Trong Mô Hình MATLAB OFDM

Mô hình MATLAB OFDM bao gồm các khối chức năng chính như tạo dữ liệu, điều chế OFDM, chèn tiền tố vòng (CP), kênh truyền, ước lượng kênh, đồng bộ thời gian, đồng bộ tần số, giải điều chế OFDM, và đánh giá hiệu suất (BER, EVM). Mỗi khối chức năng cần được thiết kế và cấu hình cẩn thận để đảm bảo tính chính xác của mô phỏng. Việc sử dụng các toolbox có sẵn của MATLAB có thể giúp giảm thiểu thời gian phát triển mô hình.

4.2. Đánh Giá Hiệu Suất Các Kỹ Thuật Đồng Bộ Sử Dụng MATLAB

Sau khi xây dựng mô hình MATLAB OFDM, có thể sử dụng mô hình này để đánh giá hiệu suất của các kỹ thuật đồng bộ khác nhau. Các chỉ số hiệu suất quan trọng bao gồm BER, EVM, và thời gian hội tụ của thuật toán đồng bộ. Kết quả mô phỏng sẽ cung cấp thông tin hữu ích để lựa chọn và tối ưu hóa các kỹ thuật đồng bộ phù hợp với ứng dụng cụ thể.

V. Ứng Dụng Thực Tế và Triển Vọng Phát Triển của Đồng Bộ OFDM

Kỹ thuật đồng bộ OFDM đóng vai trò then chốt trong nhiều ứng dụng thực tế, bao gồm mạng không dây (Wi-Fi, LTE, 5G), truyền hình số, và Internet of Things (IoT). Trong các hệ thống mạng không dây, đồng bộ OFDM đảm bảo truyền dữ liệu tin cậy và hiệu quả. Trong IoT, OFDM cho phép kết nối nhiều thiết bị với băng thông hạn chế. Triển vọng phát triển của đồng bộ OFDM rất lớn, đặc biệt trong bối cảnh các công nghệ 5G và 6G đang phát triển mạnh mẽ. Nghiên cứu về các kỹ thuật đồng bộ tiên tiến hơn là rất cần thiết để đáp ứng nhu cầu ngày càng tăng về tốc độ và độ tin cậy của truyền thông không dây.

5.1. Đồng Bộ OFDM Trong Mạng Không Dây 5G và Các Thế Hệ Tiếp Theo

Trong mạng 5G và các thế hệ tiếp theo, các yêu cầu về tốc độ truyền dữ liệu, độ trễ thấp, và số lượng thiết bị kết nối đồng thời tăng lên đáng kể. OFDM được sử dụng rộng rãi trong 5G để đáp ứng các yêu cầu này. Các kỹ thuật đồng bộ OFDM tiên tiến, như đồng bộ dựa trên trí tuệ nhân tạo (AI), đang được nghiên cứu để cải thiện hiệu suất trong môi trường kênh truyền phức tạp.

5.2. Ứng Dụng Đồng Bộ OFDM Trong Internet of Things IoT

Trong IoT, các thiết bị thường có công suất hạn chế và cần hoạt động trong môi trường có nhiều nhiễu. OFDM cung cấp một giải pháp hiệu quả để truyền dữ liệu từ các thiết bị IoT với độ tin cậy cao. Các kỹ thuật đồng bộ OFDM tiết kiệm năng lượng đang được phát triển để kéo dài thời gian hoạt động của các thiết bị IoT.

VI. Kết Luận và Hướng Nghiên Cứu Tiếp Theo Về Kỹ Thuật Đồng Bộ OFDM

Luận văn này đã trình bày tổng quan về các kỹ thuật đồng bộ trong truyền dẫn OFDM, bao gồm đồng bộ tần số OFDM và đồng bộ thời gian OFDM. Các phương pháp ước lượng và bù sai lệch tần số, các kỹ thuật xác định thời điểm bắt đầu ký hiệu OFDM, và các vấn đề liên quan đến kênh truyền đa đường đã được thảo luận chi tiết. Kết quả mô phỏng MATLAB OFDM cho thấy hiệu quả của các kỹ thuật đồng bộ trong việc cải thiện hiệu suất hệ thống. Hướng nghiên cứu tiếp theo có thể tập trung vào phát triển các kỹ thuật đồng bộ thích ứng với môi trường kênh truyền thay đổi nhanh, sử dụng trí tuệ nhân tạo để cải thiện độ chính xác của đồng bộ, và thiết kế các hệ thống OFDM với độ phức tạp tính toán thấp để triển khai trên các thiết bị di động.

6.1. Tóm Tắt Những Đóng Góp Chính Của Nghiên Cứu Này

Nghiên cứu này đã đóng góp vào việc hiểu rõ hơn về các kỹ thuật đồng bộ trong truyền dẫn OFDM, cung cấp một mô hình MATLAB OFDM để đánh giá hiệu suất của các phương pháp đồng bộ khác nhau, và đề xuất các hướng nghiên cứu tiếp theo để phát triển các kỹ thuật đồng bộ tiên tiến hơn.

6.2. Các Hướng Nghiên Cứu Mở Rộng Trong Tương Lai Về Đồng Bộ OFDM

Các hướng nghiên cứu mở rộng trong tương lai về đồng bộ OFDM bao gồm phát triển các kỹ thuật đồng bộ dựa trên học sâu (deep learning), thiết kế các hệ thống OFDM cho các ứng dụng mới như thực tế ảo (VR) và thực tế tăng cường (AR), và nghiên cứu các kỹ thuật đồng bộ an toàn để bảo vệ khỏi các cuộc tấn công bảo mật.

Nội dung chính

Tổng quan nghiên cứu

Kỹ thuật ghép kênh phân chia theo tần số trực giao OFDM là nền tảng cốt lõi trong các hệ thống thông tin di động 4G LTE và mạng không dây chuẩn IEEE 802.11a nhờ hiệu suất sử dụng phổ cao và khả năng chống chịu hiện tượng pha đinh đa đường. Tuy nhiên, trong môi trường truyền sóng thực tế, hiện tượng tán xạ gây ra độ trễ trải từ vài nano giây trong nhà đến hàng micro giây ngoài trời, dẫn đến hiện tượng giao thoa giữa các ký hiệu ISI và suy giảm tính trực giao giữa các sóng mang con ICI. Đặc biệt, OFDM cực kỳ nhạy cảm với độ lệch tần số sóng mang CFO và lỗi định thời lấy mẫu, đòi hỏi hệ thống thu phải có cơ chế đồng bộ chính xác cao.

Luận văn tập trung nghiên cứu, thiết kế và hiện thực hóa hệ thống thu phát OFDM hoàn chỉnh với trọng tâm là các thuật toán đồng bộ thời gian và tần số tại phía thu. Đề tài được triển khai thực nghiệm trên nền tảng phần cứng vi mạch mảng phần tử logic khả trình FPGA Xilinx Virtex-4 kết hợp công cụ Xilinx System Generator trên phần mềm MATLAB. Hệ thống được đánh giá qua việc truyền dẫn luồng dữ liệu hình ảnh kiểm thử trong dải tần trung tần 12 MHz với tốc độ dữ liệu 6 Mb/s trên kênh truyền cáp băng thông dưới 40 MHz.

Nghiên cứu mang ý nghĩa thực tiễn lớn khi giải quyết trọn vẹn bài toán đồng bộ phía thu từ lý thuyết toán học đến mô hình phần cứng thực thi. Kết quả đạt được cho thấy hệ thống khôi phục hoàn hảo 100% dữ liệu phát đi mà không xảy ra lỗi bit trong điều kiện kiểm thử, mở ra tiền đề nâng cấp lên các dòng chip tiên tiến với băng thông lấy mẫu 20 MHz và chu kỳ lấy mẫu 50 ns theo chuẩn công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Hệ thống truyền dẫn OFDM được xây dựng dựa trên nguyên lý biến đổi Fourier rời rạc nghịch đảo IFFT 64 điểm để tạo ra 52 sóng mang con trực giao trong miền tần số. Trong cấu trúc này, 48 sóng mang con được phân bổ cho luồng dữ liệu, 1 sóng mang con dành cho tín hiệu hoa tiêu Pilot tại vị trí xác định và các sóng mang còn lại đóng vai trò dải phòng vệ. Nhằm triệt tiêu triệt để hiện tượng giao thoa giữa các ký hiệu ISI do kênh truyền đa đường gây ra, một khoảng bảo vệ tiền tố vòng Cyclic Prefix dài 16 mẫu được chèn vào trước mỗi khối ký hiệu, nâng tổng chiều dài mỗi ký hiệu OFDM lên 80 mẫu.

Khung đồng bộ tín hiệu được xây dựng dựa trên cấu trúc gói tin tiêu chuẩn gồm các chuỗi huấn luyện ngắn STS dài 16 mẫu và chuỗi huấn luyện dài LTS dài 64 mẫu. Quá trình xử lý tín hiệu số tại đầu thu ứng dụng thuật toán CORDIC với hai chế độ hoạt động chính: Vector Translation CORDIC nhằm ước lượng góc lệch pha và Rotation CORDIC nhằm quay vector phức để bù sai lệch tần số sóng mang. Bên cạnh đó, thuật toán lọc nội suy Gardner và cấu trúc bộ nhớ đệm FIFO tỷ lệ 4/5 được tích hợp để đảm bảo đồng bộ tốc độ lấy mẫu và kiểm soát nhịp dữ liệu chính xác.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu kiểm thử là một ma trận ảnh xám chuẩn kích thước 256x256 pixel, trong đó mỗi điểm ảnh được lượng tử hóa thành 8 bit với giá trị độ sáng từ 0 đến 255, tương đương tổng dung lượng 524.288 bit. Phương pháp chọn mẫu áp dụng cơ chế quét tuần tự dạng zig-zag toàn bộ ma trận ảnh để tạo thành luồng bit nối tiếp, sau đó phân tách thành hai luồng I và Q điều chế theo định dạng QPSK. Toàn bộ 65.536 điểm ảnh được truyền đi liên tục để kiểm tra tính toàn vẹn và tỷ lệ lỗi bit của toàn hệ thống.

Phương pháp phân tích dựa trên mô phỏng đồng mức phần cứng kết hợp kiểm tra dạng sóng thời gian thực. Lý do lựa chọn phương pháp này là vì môi trường FPGA Virtex-4 và System Generator cho phép kiểm chứng chính xác các phép toán số học dấu phẩy tĩnh, độ trễ lan truyền của thanh ghi và tối ưu hóa tài nguyên phần cứng như khối nhân DSP48E và bộ nhớ RAMB36 trước khi chế tạo vi mạch ASIC. Toàn bộ quá trình thiết kế, tổng hợp phần cứng và thực nghiệm đo đạc tín hiệu qua máy hiện sóng được hoàn thiện trong giai đoạn 2011 đến 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm trên phần cứng FPGA đã mang lại những kết quả kỹ thuật nổi bật:

Thứ nhất, bộ phát hiện gói tin sử dụng hàm tự tương quan trễ 16 mẫu kết hợp công suất trung bình với ngưỡng kích hoạt tối ưu được xác định ở mức 0,7. Cơ chế này đã định vị chính xác vùng quan tâm ROI trong khoảng từ mẫu bắt đầu đến mẫu kết thúc, loại bỏ hoàn toàn 100% hiện tượng kích hoạt sai do tạp âm nền gây ra.

Thứ hai, thuật toán Vector Translation CORDIC đã ước lượng chính xác góc lệch pha giữa tín hiệu phát và thu. Khối Rotation CORDIC sử dụng các phép quay vi mô liên tục giúp loại bỏ hoàn toàn độ lệch tần số sóng mang CFO tại tần số trung tần 12 MHz với chu kỳ lấy mẫu 50 ns, khôi phục dạng sóng chuẩn xác trước khi đưa vào bộ giải điều chế.

Thứ ba, thuật toán đồng bộ thời gian hai giai đoạn gồm đồng bộ thô và đồng bộ tinh đã xác định chính xác mẫu bắt đầu của ký hiệu OFDM. Đồng bộ thô khoanh vùng thành công vị trí chuỗi huấn luyện, trong khi đồng bộ tinh sử dụng tương quan chéo với dãy giả ngẫu nhiên PN đã định vị chính xác điểm cực đại, triệt tiêu hoàn toàn sai lệch định thời trong khung 80 mẫu.

Thứ tư, cơ chế tách tín hiệu Pilot tại vị trí sóng mang số 29 kết hợp hiệu chỉnh pha dư thừa đã giúp khôi phục hoàn toàn ma trận ảnh 256x256 pixel ở phía thu. Hình ảnh tái tạo giữ nguyên độ sắc nét 8 bit trên từng pixel với tỷ lệ lỗi bit BER tiệm cận mức 0% trong môi trường truyền dẫn cáp kiểm thử.

Thảo luận kết quả

Thành công của hệ thống bắt nguồn từ việc kết hợp chặt chẽ giữa thuật toán tự tương quan trễ và kiến trúc phần cứng chuyên dụng. Cấu trúc bộ nhớ đệm FIFO với tỷ số xung nhịp đọc ghi 4/5 tạo ra khoảng trống thời gian chính xác để chèn và xóa 16 mẫu tiền tố vòng CP, loại bỏ hoàn toàn nhiễu ISI. Việc sử dụng 3 bộ nhân DSP48E và 5 bộ cộng trừ cho phép thực hiện phép nhân số phức liên hợp trong cửa sổ trượt 32 mẫu với độ trễ tính toán nhỏ hơn 1 chu kỳ ký hiệu.

Trên màn hình hiển thị của máy hiện sóng, dữ liệu thực nghiệm được trình bày trực quan qua biểu đồ dạng sóng 4 kênh: kênh 1 hiển thị tín hiệu tự tương quan trễ, kênh 2 là dạng sóng công suất trung bình, kênh 3 mô tả ngưỡng so sánh tối ưu và kênh 4 thể hiện xung kích hoạt vùng quan tâm ROI. Kết quả đo kiểm chứng minh biên độ tín hiệu thu sau khi qua bộ Rotation CORDIC đã trùng khớp hoàn toàn với tín hiệu gốc phát đi. So với các giải pháp xử lý thuần phần mềm trên bộ vi xử lý DSP truyền thống vốn có độ trễ lớn, mô hình phần cứng FPGA mang lại tốc độ xử lý song song vượt trội, đáp ứng yêu cầu xử lý thời gian thực của các hệ thống truyền dẫn băng rộng.

Đề xuất và khuyến nghị

Nhằm tối ưu hóa và đưa kết quả nghiên cứu vào ứng dụng thực tiễn trong công nghiệp viễn thông, các giải pháp kỹ thuật cụ thể được đề xuất như sau:

Nâng cấp nền tảng phần cứng lên các dòng vi mạch FPGA cao cấp như Xilinx Virtex-6 hoặc Kintex-7. Mục tiêu hướng tới là mở rộng băng thông lấy mẫu từ 12 MHz lên 20 MHz và nâng tốc độ dữ liệu từ 6 Mb/s lên mức chuẩn 54 Mb/s của giao thức IEEE 802.11a. Thời gian thực hiện dự kiến trong vòng 6 đến 12 tháng do đội ngũ kỹ sư thiết kế phần cứng viễn thông phụ trách.

Triển khai cấu trúc đa ăng-ten MIMO-OFDM kết hợp phân bổ động nhiều sóng mang Pilot thay vì chỉ dùng 1 Pilot cố định. Giải pháp này nhằm mục tiêu tăng hiệu suất sử dụng phổ lên gấp 2 đến 4 lần và giảm tỷ lệ lỗi bit BER xuống dưới mức một phần trăm nghìn trong môi trường pha đinh Rayleigh di động. Lộ trình triển khai kéo dài 9 tháng bởi nhóm chuyên gia xử lý tín hiệu số.

Tích hợp bộ lọc nội suy Gardner hoàn chỉnh trên cấu trúc đa thức Farrow trong kênh truyền số. Mục tiêu kỹ thuật là giảm thiểu hiện tượng trôi pha lấy mẫu xuống dưới 1% chu kỳ lấy mẫu ở các mức tốc độ ký hiệu rất cao. Thời gian thực hiện từ 3 đến 6 tháng do kỹ sư thiết kế mạch logic nhúng đảm nhiệm.

Mở rộng môi trường thử nghiệm truyền dẫn vô tuyến ngoài trời qua các cự ly truyền sóng trên 1 km. Mục tiêu là kiểm chứng khả năng thích ứng của tiền tố vòng CP đối với các môi trường có trải trễ lớn hơn 8 micro giây. Thời gian thử nghiệm dự kiến 12 tháng dưới sự hợp tác giữa các viện nghiên cứu và nhà khai thác mạng di động.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và thực tiễn sâu sắc cho bốn nhóm đối tượng chuyên môn:

Kỹ sư thiết kế vi mạch FPGA và phần cứng viễn thông có thể khai thác trực tiếp các sơ đồ khối kiến trúc phần cứng, cách thức tối ưu hóa bộ nhớ FIFO RAMB36, thuật toán CORDIC và cấu trúc bộ nhân DSP48E để rút ngắn thời gian phát triển các modem số.

Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện tử - Viễn thông sẽ tìm thấy khung lý thuyết toán học hoàn chỉnh về kỹ thuật ghép kênh OFDM, mô hình toán học giải quyết độ lệch tần số CFO và phương pháp mô phỏng đồng mức bằng Xilinx System Generator.

Chuyên gia phát triển công nghệ vô tuyến định nghĩa bằng phần mềm SDR có thể áp dụng quy trình đồng bộ thô, đồng bộ tinh và cơ chế tách Pilot vào việc xây dựng các trạm thu phát sóng thông minh thế hệ mới.

Giảng viên và nghiên cứu viên tại các trường đại học kỹ thuật có thể sử dụng toàn bộ kịch bản mô phỏng truyền ảnh 256x256 pixel làm tài liệu thực hành mẫu cho các môn học Xử lý tín hiệu số nâng cao và Thông tin vô tuyến băng rộng.

Câu hỏi thường gặp

Kỹ thuật OFDM bị ảnh hưởng như thế nào bởi độ lệch tần số sóng mang CFO? Độ lệch tần số sóng mang gây ra hiện tượng dịch pha liên tục theo thời gian, phá vỡ tính trực giao giữa các sóng mang con và làm xuất hiện nhiễu xuyên kênh ICI nghiêm trọng. Khi độ lệch pha gia tăng theo công thức toán học, chòm sao tín hiệu QPSK bị xoay góc, dẫn đến tỷ lệ lỗi bit tăng vọt nếu không được bù tần số kịp thời.

Tại sao tiền tố vòng Cyclic Prefix dài 16 mẫu lại ngăn chặn được nhiễu ISI? Tiền tố vòng sao chép 16 mẫu ở phần đuôi đưa lên đầu ký hiệu để tạo khoảng đệm thời gian dài hơn trải trễ cực đại của kênh truyền đa đường. Cơ chế này biến phép tích chập tuyến tính thành tích chập vòng, giúp tín hiệu không bị chồng lấn giữa các ký hiệu liền kề và duy trì trọn vẹn khung 64 điểm biến đổi IFFT.

Ngưỡng tối ưu 0,7 trong bộ phát hiện gói tin được lựa chọn dựa trên cơ sở nào? Giá trị ngưỡng 0,7 là điểm cân bằng tối ưu giữa việc giảm thiểu xác suất báo động giả và hạn chế tối đa nguy cơ bỏ sót gói tin. Khi tỷ số giữa bình phương hàm tự tương quan trễ và bình phương công suất trung bình vượt qua 0,7, hệ thống phát hiện chính xác chuỗi STS 16 mẫu ngay cả khi có tạp âm kênh.

Thuật toán CORDIC đóng vai trò gì trong việc khôi phục tín hiệu phía thu? Thuật toán CORDIC giải quyết bài toán tính toán lượng giác phức tạp trên phần cứng chỉ bằng các phép dịch bit và cộng trừ. Chế độ Translation xác định chính xác góc lệch pha từ tọa độ vector thu, còn chế độ Rotation thực hiện quay vector để triệt tiêu sai số tần số mà không cần dùng bảng tra hàm sin hoặc cosin đắt đỏ.

Sự khác biệt cốt lõi giữa đồng bộ thời gian thô và đồng bộ thời gian tinh là gì? Đồng bộ thô sử dụng hàm tự tương quan trễ của chuỗi huấn luyện ngắn STS 16 mẫu để xác định vùng quan tâm ROI. Ngược lại, đồng bộ tinh sử dụng phép tương quan chéo giữa tín hiệu thu với chuỗi giả ngẫu nhiên PN đã biết để định vị chính xác vị trí mẫu đầu tiên của ký hiệu dài LTS 64 mẫu.

Kết luận

Luận văn đã hoàn thành xuất sắc các mục tiêu nghiên cứu thông qua những đóng góp trọng tâm:

• Xây dựng thành công mô hình toán học và cấu trúc phần cứng hoàn chỉnh cho hệ thống thu phát OFDM với biến đổi IFFT 64 điểm và tiền tố vòng CP 16 mẫu.
• Hiện thực hóa bộ phát hiện gói tin tin cậy với ngưỡng tối ưu 0,7, khoanh vùng chính xác cửa sổ quan tâm ROI.
• Ứng dụng hiệu quả thuật toán CORDIC để ước lượng và hiệu chỉnh triệt để độ lệch tần số sóng mang tại trung tần 12 MHz.
• Triển khai xuất sắc giải thuật đồng bộ thời gian hai bước gồm đồng bộ thô và đồng bộ tinh kết hợp tách Pilot ở sóng mang số 29.
• Thực nghiệm thành công việc truyền nhận ma trận ảnh 256x256 pixel với tốc độ 6 Mb/s trên FPGA Virtex-4 đạt độ tin cậy tuyệt đối.

Kế hoạch phát triển tiếp theo sẽ tập trung vào việc nâng cấp thuật toán lên nền tảng FPGA thế hệ mới, mở rộng băng thông lên 20 MHz và đánh giá hiệu năng trên kênh truyền vô tuyến di động ngoài trời. Các nhà nghiên cứu và kỹ sư quan tâm có thể ứng dụng trực tiếp kiến trúc này để phát triển các modem truyền thông băng rộng thời gian thực.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Trong những năm gần đây, kỹ thuật ghép kênh phân chia theo tần số trực giao OFDM được sử dụng rộng rãi và nổi lên là một ứng viên tiềm năng cho hệ thống di động thế hệ thứ tư 4G. Ưu điểm của OFDM là hiệu suất phổ cao, tiết kiệm băng tần. Ngoài ra nó còn có khả năng chống pha đinh nên được rất nhiều quan tâm của các nhà khoa học. Có rất nhiều tài liệu của các tác giả nói về đặc tính của kỹ thuật này cũng như mô tả thiết kế bên phát cũng như bên thu.

Tuy nhiên chi tiết thiết kế để thực thi kỹ thuật này trên hệ thống còn rất hạn chế hay những hướng dẫn chi tiết thiết kế thực thi còn ít ỏi. Chính vì thế kết hợp với điều kiện phòng thí nghiệm có sẵn FPGA và phần mềm System Generator Xilinx Virtex-4, luận văn đã chọn đề tài thiết kế hệ thống truyền dẫn OFDM là đề tài nghiên cứu trong đó kỹ thuật đồng bộ là một thách thức rất quan trọng và phức tạp ở phía thu. Kết quả ban đầu đạt được với điều kiện thiết kế mô hình đơn giản xong hoàn toàn có thể cho phép thay đổi và phát triển vào hệ thống phức tạp.OFDM 1 TIEU LUAN MOI download : [e-mail] Chƣơng 1 TỔNG QUAN VỀ OFDM 1. Giới thiệu chung Kênh vô tuyến có đặc trưng pha đinh chọn lọc tần số, điều này là do trong đường truyền vô tuyến ngoài tia truyền trực tiếp còn có một số các tia phản xa, nhiễu xạ đến bộ thu tại các thời điểm khác nhau.

Việc cộng cùng pha hay ngược pha các tia này gây nên thăng giáng lớn cường độ tín hiệu (phading). Ngoài ra trải trễ giữa các tia gây nên nhiễu giữa các ký hiệu (ISI). Trong kênh outdoor trễ trải cỡ μs và indoor cỡ ns. Nếu yêu cầu tốc độ truyền vài Mb thì trễ có thể lớn hơn thời gian ký hiệu truyền và gây nên ISI rất mạnh.

Cân bằng thích nghi là cách truyền thống để sửa lại dạng sóng làm giảm ISI, song kỹ thuật này với tốc độ vài Mb/s sẽ khá đắt. Một cách khác và có thể thực hiện truyền băng rộng là OFDM. Do tạo nên các luồng song song, tốc độ mỗi luồng giảm nên chống được phading chọn lọc mà không cần bộ cân bằng. Ngoài ra nếu thêm tiền tố CP kỹ thuật này cũng chống được ISI.

Kỹ thuật này được kỳ vọng phát triển cho tương lai. Khái niệm truyền song song Trong miền thời gian, tín hiệu trễ khác nhau đến bộ thu có công suất, thời gian, và pha khác nhau. Nếu bộ thu chuyển động sẽ có thêm sự thay đổi mức tín hiệu. Nếu truyền tốc độ vài Mb/s, trễ lớn hơn 1 thời gian ký hiệu dẫn đến méo cả dạng sóng và phổ.

Mặt khác nếu xét miền tần số với khoảng băng kết hợp (cùng cộng hưởng hoặc cùng ngược pha), thì tín hiệu bằng hẹp sẽ ít bị méo. Do đó nếu chia dòng tín hiệu thành nhiều dòng song song, tốc độ mỗi dòng giảm ứng với tín hiệu băng hẹp sẽ ít bị méo.OFDM 2 TIEU LUAN MOI download : skknchat@gmail. Biểu diễn truyền song song Hình 1. Cấu hình hệ truyền song song theo mã và theo sóng mang (LUAN.OFDM 3 TIEU LUAN MOI download : skknchat@gmail.

Tín hiệu OFDM có chèn khoảng bảo vệ Trong kỹ thuật này dữ liệu sau khi phân chia song song được đưa đến bộ IFFT tạo nên ký hiệu OFDM chứa các sóng mang con trực giao. Biến đổi IFFT 1. Kênh con trực giao, điều chế miền tần số Trong kỹ thuật OFDM, nếu khoảng cách sóng mang được chọn sao cho những sóng mang trực giao trong chu kỳ ký hiệu thì những tín hiệu được khôi phục mà không giao thoa.OFDM 4 TIEU LUAN MOI download : skknchat@gmail. Các sóng mang trực giao Hình 1.

Phổ của sóng mang con OFDM Về toán học mỗi sóng mang được miêu tả là một sóng mang phức: Sc (t )  Ac (t )e j (ct c (t )) (1.1) Tín hiệu thực là phần thực của Sc(t), trong đó Ac(t) và φc(t) là thành phần biên độ và pha của sóng mang có thể thay đổi theo mỗi ký hiệu. Giá trị Ac(t) và φc(t) không thay đổi trên mỗi khoảng Ts của ký hiệu.OFDM 5 TIEU LUAN MOI download : [e-mail] Tín hiệu OFDM gồm nhiều sóng mang do đó các tín hiệu phức được biểu diễn như sau: 1 N 1 ss (t )   N 0 An (t )e j (nt n (t )) (1.2) Với ωn = ω0 + n∆ω (n chạy từ 0 đến N-1) Nếu chỉ quan tâm tới dạng sóng của mỗi thành phần tín hiệu trên 1 khoảng ký hiệu thì biến Ac(t) và φc(t) có giá trị không đổi, chỉ phụ thuộc vào tần số của sóng mang xác định.3) Lấy mẫu tín hiệu sử dụng tần số lấy mẫu thì tín hiệu thu được là: 1 N 1 ss (kT )   Ane j (0 n ) kT ) N 0 (1.4) Biến đổi: 1 N 1 ss (kT )   N 0 An e j0 e n kT (1.5) Dạng chung của biến đổi Fourier tần số rời rạc có dạng: 1 N 1 n j 2N nk g (kT )   G ( )e N n 0 NT (1.6) Phương trình trên, An e j chính là tín hiệu trong miền tần số được lấy mẫu và 0 ss(kT) là biểu diễn trong miền thời gian của nó, do vậy 2 phương trình tương đương nếu: 2 j (n )kT  j nk N (1.7) Suy ra: 1  1  f   Ts 2 NT (1.8) Đây là điều kiện đảm bảo trực giao giữa các sóng mang, phép biến đổi Fourier rời rạc được sử dụng để điều chế và giải điều chế tín hiệu OFDM.OFDM 6 TIEU LUAN MOI download : skknchat@gmail. Ƣu nhƣợc điểm Ưu điểm: • Hiệu suất sử dụng phổ cao: do trực giao nên cho phép chồng lấn băng tần giữa các kênh con • Dễ thực hiện do sử dụng phép toán IFFT/FFT • Chống chịu được pha đinh đa đường và chọn lọc tần số Nhược điểm: • Nhạy với độ lệch tần số. Lệch tần rất nhỏ cũng có thể dẫn tới mất tính trực giao giữa các sóng con • Tỷ số công suất đỉnh /công suất trung bình trong dạng sóng cao (khi các sóng con có thời điểm đồng pha) 1.

Cấu trúc tín hiệu OFDM Thông thường kỹ thuật OFDM được thiết kế thông qua truyền gói chứa nhiều ký hiệu OFDM. Kích thước của gói có thể biến đổi, gói bao gồm một header, sau đó là payload dữ liệu. Header gói chứa thông tin về gói mà phía thu yêu cầu như thông tin về khoảng thời gian gói và tốc độ truyền tin. Nó cũng chứa tiền tố được sử dụng cho mục đích đồng bộ.

Định dạng gói tin OFDM chuẩn IEEE 802.11a được minh họa trên hình vẽ. Cấu trúc gói của IEEE 802.11a Trường tiêu đề bao gồm 12 ký hiệu. Cấu trúc và chức năng của trường này được mô tả chi tiết bên dưới. Trường tín hiệu bao gồm 24 bít, định nghĩa tốc độ dữ liều và chiều dài khung.

Với điều chế OFDM 802.11a, tín hiệu chuỗi nhị phân được chia thành các nhóm (symbols) của một, hai, bốn hoặc sáu bit, phụ thuộc vào tốc độ dữ liệu được lựa chọn.OFDM 7 TIEU LUAN MOI download : [e-mail] Các nhóm này được chuyển đổi thành các số phức trong chòm sao biểu diễn và chuyển trên sóng mang con tương ứng. Tiêu đề gói (Header) Phần tiêu đề gói theo chuẩn IEEE 802.11a bao gồm mười ký hiệu ngắn lặp lại (Short Training Sequence, hay STS) và hai ký hiệu dài lặp lại (Long Training Sequence, hay LTS). Hình vẽ là sơ đồ của phần tiêu đề gói tin 802. Mỗi dãy STS có 16 mẫu, và mỗi môt ký hiệu dài LTS có 64 mẫu.

Một khoảng bảo vệ được chèn vào trước các ký hiệu dài. Khoảng bảo vệ này bao gồm các mẫu lặp lại từ cuối của LTS. Mục đích của phần tiêu đề là đồng bộ. Việc sử dụng các dãy lặp lại tạo thuận lợi cho bên thu đồng bộ dễ dàng hơn.

Bộ thu sẽ có thể nhận ra được biểu diễn của một gói đi vào bởi vì các ký hiệu nhận được là tương tự nhau bất kể những ảnh hưởng của kênh truyền. Tín hiệu tương tự được lấy mẫu bởi một cặp ADC hoạt động ở 20 MHz, do vậy khoảng thời gian của một mẫu là Ts= 50ns, dịch cả STS và LTS đi 8μs chiều dài. Tiêu biểu, ký hiệu STS sử dụng cho AGC, phát hiện gói, ước lượng độ lệch tần số sóng mang thô và đồng bộ thời gian thô, trong khi ký hiệu LTS sử dụng cho ước lượng lệch tần số sóng mang tinh và đồng bộ thời gian tinh. Tiền tố vòng (CP) CP (Cyclic Prefic) là một đặc tính then chốt của OFDM sử dụng để đương đầu với nhiễu xuyên giữa các ký hiệu (ISI) và nhiễu xuyên giữa các kênh (ICI).

Ý tưởng ở đây là sao chép phần sóng miền thời gian OFDM từ phần đuôi lên trước để tạo ra một khoảng bảo vệ đồng thời đảm bảo số mẫu tuần hoàn trong ký hiệu OFDM. Khoảng thời gian bảo vệ Tg phải dài hơn trải trễ trong trường hợp xấu nhất của môi trường đa đường.OFDM 8 TIEU LUAN MOI download : skknchat@gmail. Khối chèn/xóa CP tại phía phát và thu Hình vẽ minh họa trong đó ở đầu thu, một vị trí trong tiền tố lặp CP được chọn là điểm bắt đầu lấy mẫu, thỏa mãn điều kiện:  max  Tx  Tg Trong đó  max là trường hợp xấu nhất của trải trễ đa đường. Như minh họa ở hình bên dưới, một khi điều kiện trên được thỏa mãn, thì sẽ không có ISI khi mà ký hiệu trước đó sẽ chỉ ảnh hưởng tới các mẫu nằm trong [0,  max ].

Các chu kỳ lấy mẫu bắt đầu từ Tx sẽ bao gồm sự tổng hợp của tất cả các thành phần đa đường, do vậy tất cả các mẫu trải qua cùng kênh và không có ICI. Tiền tố vòng CP (LUAN.OFDM 9 TIEU LUAN MOI download : skknchat@gmail. Tín hiệu hoa tiêu (Pilot) Pilot được sử dụng lấy các thông tin về kênh truyền thay đổi để từ đó hiệu chỉnh lại méo do kênh truyền mang lại. Nó được chèn vào giữa các sóng mang con OFDM ở đầu phát sau khi tín hiệu đã đi qua bộ S/P và trước khi tới IFFT.

Pilot (ví dụ BPSK) được chèn vào một số sóng mang bên trong mỗi một ký hiệu OFDM. Pilot trong cấu trúc sóng mang con OFDM (LUAN.OFDM 10 TIEU LUAN MOI download : [e-mail] Chƣơng 2 CƠ SỞ KỸ THUẬT ĐỒNG BỘ Chuẩn IEEE 802.11a đưa ra cấu trúc tín hiệu cho việc đồng bộ truyền dẫn OFDM. Vấn đề này được rất nhiều các nhà khoa học nghiên cứu và phát triển, với nhiều thuật toán khác nhau. Song chuẩn cũng cho phép vận dụng mềm dẻo trong các ứng dụng xác định khác nhau.
