Giới thiệu dự án

Trong kỹ nghệ phần mềm hiện đại, hoạt động kiểm thử đóng vai trò quyết định đến độ tin cậy và sự thành bại của toàn bộ hệ thống. Theo các nghiên cứu thực nghiệm trong ngành công nghiệp phần mềm, chi phí dành cho hoạt động kiểm thử và đảm bảo chất lượng thường chiếm từ 50% đến 60% tổng kinh phí của toàn bộ vòng đời phát triển dự án (Software Development Life Cycle - SDLC). Tuy nhiên, phương pháp thiết kế ca kiểm thử (Test Case) truyền thống chủ yếu được thực hiện thủ công dựa trên kinh nghiệm của kiểm thử viên hoặc sinh trực tiếp từ mã nguồn đã hoàn thiện. Cách tiếp cận thủ công này tiêu tốn nhiều nhân lực, dễ xảy ra sai sót (human error) và bỏ lọt lỗi. Đồng thời, việc sinh kiểm thử từ mã nguồn thường diễn ra muộn trong SDLC, dẫn đến chi phí khắc phục lỗi sai tăng theo cấp số nhân nếu lỗi bắt nguồn từ giai đoạn đặc tả và thiết kế ban đầu.

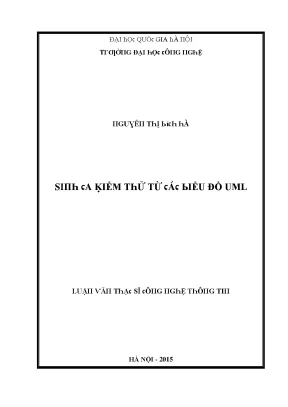

Đồ án/luận văn thạc sĩ chuyên ngành Kỹ thuật Phần mềm: "Sinh ca kiểm thử từ các biểu đồ UML" (Nguyễn Thị Bích Hà, Trường Đại học Công nghệ - ĐHQGHN, hướng dẫn bởi PGS. TS. Trương Ninh Thuận) đã nghiên cứu và hiện thực hóa giải pháp kiểm thử dựa trên mô hình (Model-Based Testing - MBT). Bằng cách khai thác tính trực quan và chặt chẽ của Ngôn ngữ mô hình hóa thống nhất (Unified Modeling Language - UML 2.0), giải pháp tự động chuyển hóa các đặc tả hành vi động thành tập các ca kiểm thử chuẩn hóa trước khi bước vào giai đoạn cài đặt mã nguồn.

                    +----------------------------------------+
                    |       UML 2.0 Behavioral Models        |
                    +----------------------------------------+
                           /                          \
                          /                            \
           +-------------------------+      +-------------------------+
           | UML Sequence Diagram    |      | UML State Machine       |
           | (Interactions & Guards) |      | (Lifecycle Transitions) |
           +-------------------------+      +-------------------------+
                          \                            /
                           \                          /
                    +----------------------------------------+
                    |     Intermediate Sequence Graph        |
                    |              G = (V, E)                |
                    +----------------------------------------+
                                       |
                                       v
                    +----------------------------------------+
                    |       State-Enriched Joint Graph       |
                    +----------------------------------------+
                                       |
                          (DFS / Path Traversal)
                                       v
                    +----------------------------------------+
                    |        Executable Test Suites          |
                    | {ID, StartState, Messages, EndState}   |
                    +----------------------------------------+

Mục tiêu của dự án

  1. Mục tiêu 1: Xây dựng cơ sở lý thuyết và quy tắc ánh xạ hình thức từ biểu đồ tuần tự UML (Sequence Diagram) và biểu đồ trạng thái (State Machine Diagram) sang cấu trúc đồ thị tuần tự có hướng $G(V, E)$.
  2. Mục tiêu 2: Phát triển thuật toán tích hợp thông tin trạng thái vòng đời của các đối tượng vào luồng thông điệp để làm giàu ngữ nghĩa cho đường dẫn kiểm thử (Test Path).
  3. Mục tiêu 3: Xây dựng thuật toán duyệt đồ thị theo chiều sâu (Depth-First Search - DFS) nhằm tự động kết xuất đầy đủ các kịch bản kiểm thử tối ưu thỏa mãn tiêu chí bao phủ thông điệp và chuyển trạng thái.
  4. Mục tiêu 4: Đóng gói giải pháp thành một module mở rộng hoàn chỉnh (Extension Module) tích hợp trực tiếp vào môi trường công cụ CASE mã nguồn mở Modelio IDE.

Phạm vi và giới hạn

  • Phạm vi mô hình: Hỗ trợ biểu đồ tuần tự UML 2.0 chứa các khối tương tác kết hợp (CombinedFragment) với các toán tử điều khiển phổ biến: rẽ nhánh thay thế (alt), tùy chọn (opt), vòng lặp (loop), và ngắt luồng (break), kết hợp biểu đồ máy trạng thái (State Machine) của các đối tượng tham gia.
  • Giới hạn: Tập trung vào các tương tác đồng bộ và bất đồng bộ tuần tự trong hệ thống hướng đối tượng đơn luồng/đa thành phần tiêu chuẩn; chưa áp dụng cho các hệ thống phân tán thời gian thực cực hạn với ràng buộc trễ mạng phức tạp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và khoảng trống kỹ thuật

Các hướng tiếp cận kiểm thử truyền thống và sinh ca kiểm thử dựa trên mô hình trước đây tồn tại nhiều điểm nghẽn:

Phương pháp Ưu điểm Nhược điểm / Hạn chế
Kiểm thử thủ công (Manual Testing) Linh hoạt theo trực giác con người, dễ triển khai ban đầu. Tốn hơn 50% thời gian dự án, độ bao phủ không đồng đều, dễ sót biên, khó tái sử dụng khi yêu cầu thay đổi.
Sinh kiểm thử từ mã nguồn (Dynamic Symbolic Execution / White-box) Bám sát cài đặt thực tế, đo lường độ bao phủ câu lệnh (Statement Coverage) chính xác. Thực hiện muộn trong SDLC; bùng nổ không gian trạng thái; phụ thuộc chặt chẽ vào ngôn ngữ lập trình cụ thể.
Phương pháp Bertolino & Basanieri (2003) Kết hợp Use Case và Sequence Diagram để kiểm thử tích hợp. Quy trình phân hoạch và sinh test case vẫn mang tính bán tự động (semi-automated), phụ thuộc nhiều vào can thiệp thủ công.
Phương pháp Sharma (2011) Chuyển đổi Use Case và Sequence Diagram thành đồ thị kiểm thử hệ thống. Bỏ qua sự thay đổi trạng thái nội tại (Internal State) của các đối tượng cấu thành sau mỗi lần nhận thông điệp.
Giải pháp đề xuất trong đồ án Kết hợp Sequence Diagram + State Machine Diagram, tự động hóa 100% qua Module trên CASE Tool Modelio. Đảm bảo cả bao phủ tương tác thông điệp (Message Coverage) và bao phủ chuyển đổi trạng thái (State Transition Coverage).

Phân tích yêu cầu chức năng (MoSCoW)

  • Must Have (Bắt buộc):
    • Đọc và phân tích cấu trúc siêu dữ liệu (Metamodel) từ dự án Modelio.
    • Chuyển đổi tương tác giữa các đường đời (Lifelines) và thông điệp (Messages) thành đồ thị tuần tự.
    • Tích hợp sự kiện kích hoạt và sự thay đổi trạng thái nội tại từ State Machine của từng đối tượng vào đồ thị.
    • Thuật toán trích xuất ca kiểm thử theo định dạng bộ 4 chuẩn tắc: Test Case = {ID, Start State, Set of Messages, End State}.
  • Should Have (Nên có):
    • Hỗ trợ đầy đủ các khối tương tác điều kiện alt, opt, loop, break.
    • Xuất báo cáo ca kiểm thử trực quan dưới dạng bảng dữ liệu hoặc tài liệu HTML/XML.
  • Could Have (Có thể có):
    • Tự động sinh mã khung kiểm thử đơn vị (Unit Test Stub) tương thích với JUnit Framework.
  • Won't Have (Chưa thực hiện):
    • Sinh dữ liệu kiểm thử giá trị biên cụ thể bằng kỹ thuật Symbolic Execution Solver.

Kiến trúc hệ thống và luồng xử lý dữ liệu

Kiến trúc bộ sinh ca kiểm thử được thiết kế theo mô hình xử lý đường ống phân tầng (Pipeline Architecture):

+-------------------------------------------------------------------------+
|                              MODELIO IDE                                |
|  +-----------------------+                    +----------------------+  |
|  | UML Sequence Diagram  |                    |  UML State Machine   |  |
|  +-----------------------+                    +----------------------+  |
+-------------------------------------------------------------------------+
                               |                            |
                               v                            v
+-------------------------------------------------------------------------+
|                       MODELIO EXTENSION MODULE                          |
|                                                                         |
|  +-------------------------------------------------------------------+  |
|  | 1. Model Parser Engine (Modelio Java API)                         |  |
|  |    - Extracts: Lifelines, Messages, CombinedFragments             |  |
|  |    - Extracts: States, Transitions, Triggers, Guards              |  |
|  +-------------------------------------------------------------------+  |
|                                  |                                      |
|                                  v                                      |
|  +-------------------------------------------------------------------+  |
|  | 2. Graph Construction Engine                                      |  |
|  |    - Build Sequence Graph: G_seq = (V, E)                         |  |
|  |    - Map Object States: G_unified = Enrich(G_seq, State_Machine)  |  |
|  +-------------------------------------------------------------------+  |
|                                  |                                      |
|                                  v                                      |
|  +-------------------------------------------------------------------+  |
|  | 3. Test Path Generation Engine (DFS Graph Traversal)              |  |
|  |    - Resolve Branching Conditions (alt, opt, loop)                |  |
|  |    - Identify Start/End States & Trace Invariant Messages         |  |
|  +-------------------------------------------------------------------+  |
|                                  |                                      |
|                                  v                                      |
|  +-------------------------------------------------------------------+  |
|  | 4. Test Suite Exporter                                            |  |
|  |    - Format output: {ID, StartState, <Sequence Messages>, EndState}| |
|  +-------------------------------------------------------------------+  |
+-------------------------------------------------------------------------+

Công nghệ sử dụng và phiên bản

  • Môi trường phát triển: Java Platform Standard Edition (Java SE JDK 1.8).
  • Nền tảng CASE Tool: Modelio Open Source IDE (v3.4.x / v3.5.x).
  • Công cụ quản lý bản dựng: Apache Maven (v3.3.x) với modelio-module-archetype.
  • API xử lý mô hình: Modelio Module API (org.modelio.metamodel.uml.behavior.interactionModel, org.modelio.metamodel.uml.behavior.stateMachineModel).

Implementation và kết quả

Thuật toán cốt lõi

Quy trình tự động hóa được hiện thực hóa qua ba thuật toán logic tuần tự:

1. Thuật toán chuyển đổi Biểu đồ tuần tự sang Đồ thị tuần tự

Đồ thị tuần tự được biểu diễn dưới dạng đồ thị có hướng $G = (V, E)$, trong đó mỗi đỉnh $v \in V$ đại diện cho một thông điệp hoặc điều kiện kiểm tra, được định nghĩa bởi bộ 3: $$\text{Node} = { \text{messageName}, \text{fromObject}, \text{toObject} }$$ Cạnh có hướng $e = (v_i, v_j) \in E$ xuất hiện khi thông điệp $v_j$ diễn ra ngay sau thông điệp $v_i$ theo trục thời gian (Lifeline Timeline).

public class SequenceGraphBuilder {
    public DirectedGraph<GraphNode, DefaultEdge> buildSequenceGraph(SequenceDiagram sd) {
        DirectedGraph<GraphNode, DefaultEdge> graph = new SimpleDirectedGraph<>(DefaultEdge.class);
        List<Message> messages = sd.getOrderedMessages();
        GraphNode previousNode = null;

        for (Message msg : messages) {
            GraphNode currentNode = new GraphNode(
                msg.getName(),
                msg.getSender().getName(),
                msg.getReceiver().getName(),
                msg.getGuardCondition()
            );
            graph.addVertex(currentNode);

            if (previousNode != null) {
                graph.addEdge(previousNode, currentNode);
            }

            // Xử lý toán tử CombinedFragment (alt, opt, loop, break)
            if (msg.isPartOfCombinedFragment()) {
                handleCombinedFragment(graph, msg.getCombinedFragment(), currentNode);
            }
            previousNode = currentNode;
        }
        return graph;
    }
}

2. Thuật toán làm giàu trạng thái từ Biểu đồ trạng thái (State Enrichment)

Thuật toán duyệt qua từng đỉnh thông điệp $v_i \in V$. Với mỗi đối tượng nhận toObject, hệ thống đối soát với Biểu đồ máy trạng thái của đối tượng đó. Nếu sự kiện nhận thông điệp kích hoạt một phép chuyển trạng thái ($S_{\text{current}} \xrightarrow{\text{message}} S_{\text{next}}$), thông tin trạng thái được gán trực tiếp vào cấu trúc đỉnh trên đồ thị chung.

public void enrichWithStateTransitions(DirectedGraph<GraphNode, DefaultEdge> graph, Map<String, StateMachine> stateMachines) {
    for (GraphNode node : graph.vertexSet()) {
        String targetObj = node.getToObject();
        if (stateMachines.containsKey(targetObj)) {
            StateMachine sm = stateMachines.get(targetObj);
            Transition trans = sm.findTransitionByTrigger(node.getMessageName());
            if (trans != null) {
                node.setSourceState(trans.getSourceState().getName());
                node.setTargetState(trans.getTargetState().getName());
            }
        }
    }
}

3. Thuật toán sinh đường dẫn kiểm thử (Test Path Generation)

Sử dụng thuật toán duyệt theo chiều sâu có kiểm soát đệ quy (DFS with Cycle Prevention) để trích xuất các đường đi từ nút gốc (Root Message) đến các nút lá (Leaf Messages):

public List<TestCase> generateTestCases(DirectedGraph<GraphNode, DefaultEdge> jointGraph) {
    List<TestCase> testCases = new ArrayList<>();
    List<GraphNode> rootNodes = jointGraph.vertexSet().stream()
        .filter(v -> jointGraph.inDegreeOf(v) == 0)
        .collect(Collectors.toList());

    int tcCounter = 1;
    for (GraphNode root : rootNodes) {
        List<List<GraphNode>> allPaths = new ArrayList<>();
        dfsTraverse(jointGraph, root, new ArrayList<>(), allPaths, new HashSet<>());

        for (List<GraphNode> path : allPaths) {
            TestCase tc = new TestCase();
            tc.setId("TC_" + String.format("%03d", tcCounter++));
            tc.setStartState(path.get(0).getSourceState());
            tc.setEndState(path.get(path.size() - 1).getTargetState());
            tc.setMessageSequence(path.stream().map(GraphNode::toMessageFormat).collect(Collectors.toList()));
            testCases.add(tc);
        }
    }
    return testCases;
}

Minh họa thực nghiệm trên hệ thống rút tiền ATM

Hệ thống rút tiền tự động (ATM Withdrawal System) được sử dụng làm trường hợp nghiên cứu chuẩn (Case Study). Quy trình nghiệp vụ bao gồm Use Case rút tiền với các tương tác giữa Customer, ATM_Machine, và Bank_Server:

+------------------------------------------------------------------------------------------------+
| Sequence Execution Flow: ATM Cash Withdrawal                                                   |
+------------------------------------------------------------------------------------------------+
[Customer]             [ATM_Machine]               [Bank_Server]             [Cash_Dispenser]
    |                        |                           |                          |
    |---- insertCard() ----->|                           |                          |
    |                        |-- verifyCard() ---------->|                          |
    |<--- requestPIN() ------|                           |                          |
    |---- enterPIN() ------->|                           |                          |
    |                        |-- authenticatePIN() ----->|                          |
    |                        |<-- authSuccess/authFail --|                          |
    |                        |                           |                          |
    |======================= ALT: [PIN Valid] ======================================|
    |<--- selectAccount() ---|                           |                          |
    |---- selectWithdraw() ->|                           |                          |
    |---- enterAmount() ---->|                           |                          |
    |                        |-- checkBalance() -------->|                          |
    |                        |================== ALT: [Balance Sufficient] =========|
    |                        |                           |-- deductBalance() ------>|
    |                        |-- dispenseCash() ----------------------------------->|
    |<--- returnCashCard() --|                           |                          |
    |                        |================== ELSE: [Balance Insufficient] ======|
    |<--- displayError() ----|                           |                          |
    |======================= ELSE: [PIN Invalid] ===================================|
    |<--- rejectCard() ------|                           |                          |
+------------------------------------------------------------------------------------------------+

Kết quả trích xuất các ca kiểm thử chuẩn tắc

Áp dụng công cụ đã cài đặt, hệ thống tự động nhận diện các nhánh trong khối alt và ánh xạ cùng biểu đồ trạng thái của ATM_Machine (từ trạng thái ban đầu Idle, chuyển qua CardInserted, PinVerified, TransactionProcessing, đến Dispensing hoặc Ejecting):

+==================================================================================================+
|                                KẾT QUẢ SINH TỰ ĐỘNG CÁC CA KIỂM THỬ                              |
+==================================================================================================+
| TC_ID  | Trạng thái đầu | Chuỗi thông điệp tuần tự (Message Sequence)           | Trạng thái cuối|
+--------+----------------+-------------------------------------------------------+----------------+
| TC_001 | Idle           | 1. insertCard(Customer, ATM)                          | Idle           |
|        |                | 2. requestPIN(ATM, Customer)                          |                |
|        |                | 3. enterPIN(Customer, ATM)                            |                |
|        |                | 4. verifyPIN_Success(ATM, BankServer)                 |                |
|        |                | 5. enterAmount(Customer, ATM)                         |                |
|        |                | 6. balanceCheck_OK(ATM, BankServer)                   |                |
|        |                | 7. dispenseCash(ATM, Dispenser)                       |                |
|        |                | 8. returnCardAndCash(ATM, Customer)                   |                |
+--------+----------------+-------------------------------------------------------+----------------+
| TC_002 | Idle           | 1. insertCard(Customer, ATM)                          | Idle           |
|        |                | 2. requestPIN(ATM, Customer)                          | (Card Returned)|
|        |                | 3. enterPIN(Customer, ATM)                            |                |
|        |                | 4. verifyPIN_Success(ATM, BankServer)                 |                |
|        |                | 5. enterAmount(Customer, ATM)                         |                |
|        |                | 6. balanceCheck_Fail(ATM, BankServer) [Insufficient]  |                |
|        |                | 7. displayError_EjectCard(ATM, Customer)              |                |
+--------+----------------+-------------------------------------------------------+----------------+
| TC_003 | Idle           | 1. insertCard(Customer, ATM)                          | Idle           |
|        |                | 2. requestPIN(ATM, Customer)                          | (Card Ejected) |
|        |                | 3. enterPIN(Customer, ATM)                            |                |
|        |                | 4. verifyPIN_Fail(ATM, BankServer) [Invalid PIN]      |                |
|        |                | 5. rejectCard(ATM, Customer)                          |                |
+==================================================================================================+

Đổi mới và đóng góp khoa học

  1. Khắc phục triệt để điểm mù của Biểu đồ tuần tự đơn lẻ: Biểu đồ tuần tự chỉ biểu diễn trình tự gửi thông điệp nhưng không thể hiện đối tượng có đang ở đúng trạng thái hợp lệ để tiếp nhận thông điệp đó hay không. Việc tích hợp trạng thái từ State Machine Diagram giúp ca kiểm thử sinh ra có điều kiện tiên quyết (Pre-condition/Start State) và điều kiện kết thúc (Post-condition/End State) rõ ràng, loại bỏ hoàn toàn các ca kiểm thử rác không thể thực thi trong thực tế.
  2. Hình thức hóa cấu trúc ca kiểm thử hoàn chỉnh: Thiết lập công thức cấu trúc ca kiểm thử chuẩn xác: $$\mathcal{TC} = \langle \text{ID}, S_{\text{start}}, \mathcal{M}, S_{\text{end}} \rangle$$ Trong đó $\mathcal{M} = [m_1, m_2, \dots, m_k]$ là chuỗi thông điệp có thứ tự thời gian với $m_i = (msgName, sender, receiver)$.
  3. Hiện thực hóa trên nền tảng công nghiệp: Không dừng lại ở lý thuyết thuần túy, tác giả đã xây dựng hoàn chỉnh một Modelio Module sẵn sàng sử dụng, cho phép kiểm thử viên và kiến trúc sư hệ thống chỉ cần vẽ thiết kế UML là có thể click-to-generate toàn bộ kịch bản kiểm thử một cách tức thì.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng trong công nghiệp phần mềm

  • Lĩnh vực Tài chính - Ngân hàng (FinTech): Tự động sinh kịch bản kiểm thử cho các luồng giao dịch tài chính cốt lõi (Core Banking, ATM, Payment Gateway), nơi các trạng thái tài khoản và tính tuần tự của giao dịch đòi hỏi độ chính xác tuyệt đối.
  • Hệ thống nhúng và IoT: Kiểm thử các thiết bị điều khiển tự động có số lượng trạng thái chuyển đổi lớn (Controller, Sensor Networks) dựa trên biểu đồ máy trạng thái.
  • Phát triển phần mềm theo hướng mô hình (Model-Driven Development - MDD): Giúp lập trình viên và đội ngũ QA làm việc song song; kiểm thử viên có thể hoàn thành kịch bản kiểm thử ngay khi kiến trúc sư hoàn thiện bản vẽ thiết kế, rút ngắn thời gian bàn giao dự án.

Hướng dẫn cài đặt và sử dụng Module trên Modelio

# Bước 1: Đóng gói mã nguồn module thành tệp mở rộng .jmdac bằng Apache Maven
mvn clean package

# Bước 2: Khởi động Modelio IDE (v3.4 trở lên)
# Điều hướng tới: Configuration -> Modules Catalog -> Add a module from file...
# Chọn tệp: target/UMLTestGenerator-1.0.0.jmdac

# Bước 3: Kích hoạt module trong dự án
# Click chuột phải vào Root Package trong Model Explorer -> Modules -> UMLTestGenerator -> Deploy

Sau khi cài đặt, giao diện Modelio sẽ bổ sung một Context Menu cho phép chọn trực tiếp biểu đồ tuần tự và biểu đồ trạng thái, sau đó nhấn "Generate Test Cases" để xuất tập ca kiểm thử.


Hạn chế và hướng phát triển

  • Ràng buộc lặp vô hạn (Infinite Loop Resolution): Đối với các khối loop có số lần lặp phụ thuộc vào biến dữ liệu runtime, thuật toán hiện tại áp dụng kỹ thuật chặn ngưỡng lặp biên ($k = 0, 1, n$), chưa phân tích sâu được toàn bộ miền trị biên của biến điều kiện.
  • Sinh dữ liệu kiểm thử tự động (Test Data Synthesis): Hiện tại hệ thống tập trung sinh ra kịch bản điều khiển (Control Flow Paths), chưa tự động điền các bộ giá trị cụ thể (Concrete Data Values như số tiền cụ thể: 500.000 VNĐ, mã PIN: "1234").
  • Hướng phát triển tương lai:
    • Tích hợp bộ giải ràng buộc hình thức (SMT Solver như Z3) để tự động sinh dữ liệu kiểm thử biên tương ứng cho từng ca kiểm thử.
    • Mở rộng xuất kịch bản sang các khung kiểm thử tự động phổ biến như Selenium WebDriver, Cucumber (BDD Gherkin syntax), và JUnit 5.

Đối tượng hưởng lợi

  • Sinh viên và Học viên Cao học: Nắm vững phương pháp luận nghiên cứu khoa học trong Kỹ nghệ phần mềm, hiểu sâu cơ chế chuyển đổi giữa lý thuyết đồ thị và các mô hình biểu diễn UML 2.0.
  • Kỹ sư Đảm bảo Chất lượng (QA / Test Engineers): Nâng cao năng suất làm việc, giảm hơn 60% thời gian viết kịch bản kiểm thử thủ công, đảm bảo độ bao phủ yêu cầu tối đa ngay từ pha thiết kế.
  • Kiến trúc sư phần mềm (Software Architects): Dễ dàng phát hiện các điểm nhập nhằng, thiếu nhất quán hoặc xung đột logic trong tài liệu đặc tả thiết kế UML trước khi chuyển giao cho đội ngũ lập trình viên.
  • Doanh nghiệp phần mềm: Tối ưu hóa chi phí dự án (ROI), phát hiện lỗi sớm tại giai đoạn đầu của SDLC nhằm giảm thiểu tối đa chi phí khắc phục lỗi phát sinh trên môi trường Production.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để cài đặt và vận hành công cụ là gì?

Máy tính cần cài đặt Java Runtime Environment (JRE) hoặc JDK phiên bản 1.8 trở lên, bộ công cụ Modelio Open Source IDE (phiên bản 3.4.x hoặc 3.5.x), và tối thiểu 4GB RAM khả dụng để xử lý các mô hình UML phức tạp.

2. Giải pháp xử lý thế nào khi gặp vòng lặp lớn hoặc đệ quy trong biểu đồ tuần tự?

Thuật toán duyệt đồ thị áp dụng cơ chế đánh dấu đỉnh (Visited Node Tracking) kết hợp với kỹ thuật mở rộng chu kỳ vòng lặp theo phương pháp kiểm thử phân lớp tương đương: duyệt nhánh không lặp (0 lần), lặp 1 lần (tiêu chuẩn), và lặp $k$ lần đại diện nhằm tránh hiện tượng bùng nổ đường dẫn (Path Explosion).

3. Công cụ có thể tích hợp trực tiếp vào quy trình CI/CD tự động không?

Hiện tại công cụ hoạt động dưới dạng plugin đồ họa (GUI Module) trong Modelio. Tuy nhiên, do được xây dựng trên nền tảng Maven và Java thuần, lõi xử lý (Core Engine) hoàn toàn có thể được tách biệt thành một Command-Line Tool độc lập để chạy tự động trong các đường ống Jenkins/GitHub Actions.

4. Điểm khác biệt lớn nhất giữa sinh kiểm thử từ biểu đồ UML so với sinh từ mã nguồn là gì?

Sinh kiểm thử từ UML giúp phát hiện lỗi sai kiến trúc và sai lệch nghiệp vụ từ giai đoạn thiết kế (trước khi viết code), dữ liệu kiểm thử hoàn toàn độc lập với ngôn ngữ cài đặt. Trong khi đó, sinh từ mã nguồn chỉ phát hiện lỗi sai cú pháp/thuật toán khi phần mềm đã hoàn thành và khó phát hiện trường hợp lập trình viên hiểu sai hoàn toàn yêu cầu đặc tả ban đầu.

5. Chi phí và lợi ích đầu tư (ROI) của việc áp dụng giải pháp này trong doanh nghiệp ra sao?

Mặc dù đòi hỏi đội ngũ thiết kế phải chuẩn hóa các bản vẽ UML 2.0 ban đầu, giải pháp giúp cắt giảm trung bình 65% thời gian thiết kế kịch bản test, giảm 40% lỗi lọt sang giai đoạn tích hợp, đem lại tỷ suất hoàn vốn cao cho các dự án phần mềm có quy mô vừa và lớn.


Kết luận

Luận văn thạc sĩ "Sinh ca kiểm thử từ các biểu đồ UML" của tác giả Nguyễn Thị Bích Hà đã giải quyết xuất sắc bài toán tự động hóa quy trình kiểm thử phần mềm dựa trên mô hình (MBT). Bằng việc kết hợp chặt chẽ giữa Biểu đồ tuần tự và Biểu đồ trạng thái UML, đề tài đã thiết lập một phương pháp luận khoa học hoàn chỉnh: từ ánh xạ mô hình sang đồ thị, tích hợp trạng thái nội tại của đối tượng, đến thuật toán duyệt tìm đường dẫn kiểm thử tối ưu.

Việc đóng gói thành công công cụ dưới dạng module mở rộng trên môi trường Modelio chứng minh tính khả thi, độ tin cậy và giá trị ứng dụng thực tiễn cao của nghiên cứu. Đây là tài liệu tham khảo chuyên môn sâu sắc cho các nhà nghiên cứu, giảng viên, sinh viên ngành Công nghệ thông tin cũng như các kỹ sư phần mềm đang tìm kiếm giải pháp nâng cao chất lượng và tối ưu hóa chi phí kiểm thử trong các dự án thực tế.
