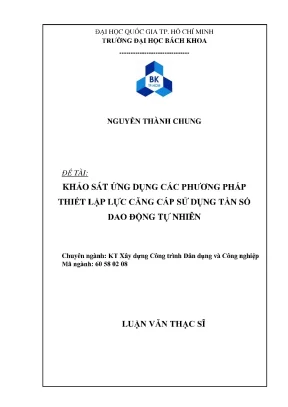

Khảo Sát Phương Pháp Thiết Lập Lực Căng Cáp Sử Dụng Tần Số Dao Động Tự Nhiên

Luận văn thạc sĩ nghiên cứu kỹ thuật xây dựng khảo sát ứng dụng các phương pháp thiết lập căng cáp sử dụng tần số dao động tự, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Nguyen Thanh Chung
• Người hướng dẫn: TS. Ho Duc Duy
• Trường học: Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng công trình dân dụng và công nghiệp
• Đề tài: Khảo Sát Phương Pháp Thiết Lập Lực Căng Cáp Sử Dụng Tần Số Dao Động Tự Nhiên
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ
• 1.1. Tổng quan về ước tính lực căng cáp dựa trên tần số dao động
• 1.2. Tổng quan tình hình nghiên cứu trong nước
• 1.3. Mục tiêu và nội dung nghiên cứu
• 1.4. Tính cấp thiết và tính thực tiễn của đề tài
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP THIẾT LẬP LỰC CĂNG CÁP SỬ DỤNG TẦN SỐ DAO ĐỘNG TỰ NHIÊN
• 2.1. Giới thiệu chung
• 2.2. Các phương pháp thiết lập lực căng cáp sử dụng tần số dao động
• 2.2.1. Phương pháp sử dụng lý thuyết dây căng
• 2.2.2. Phương pháp tính đến ảnh hưởng của độ cứng uốn mà không kể độ võng
• 2.2.3. Phương pháp xác định lực căng cho cáp nghiêng
• 2.2.4. Phương pháp tính đến độ võng và độ cứng uốn
• 2.2.5. Phương pháp tính đến độ võng và độ cứng uốn bằng hình thức tiệm cận
• 2.2.6. Phương pháp tính có kể đến ảnh hưởng của phi tuyến
• 3. CHƯƠNG 3: BÀI TOÁN ỨNG DỤNG
• 3.1. Bài toán 1: Cầu dây văng Hwamyung, Hàn Quốc
• 3.1.1. Giới thiệu kết cấu
• 3.1.2. Xác định lực căng các dây cáp C1, C2, C3, C4, C5
• 3.1.3. Xác định lực căng các dây cáp BLC02, BLC04
• 3.2. Bài toán 2: Cầu dây văng Alamillo, Tây Ban Nha
• 3.2.1. Xác định lực căng các dây cáp 8L đến 13L
• 3.3. Bài toán 3: Cầu dây văng Phú Mỹ, Việt Nam
• 3.3.1. Xác định lực căng dây cáp 115
• 3.4. Bài toán 4: Cầu dây văng Nguyễn Văn Trỗi — Trần Thị Lý, Việt Nam
• 3.4.1. Xác định lực căng các dây cáp: Cáp 101, Cáp 108, Cáp 115, Cáp 201, Cáp 208, Cáp 215, Cáp 301, Cáp 302, Cáp 320 và Cáp 331
• 3.5. Bài toán 5: Cột anten huyện Hòn Đất, tỉnh Kiên Giang
• 3.5.1. Xác định lực căng các dây cáp: C1 và C8
• 4. CHƯƠNG 4: CHƯƠNG TRÌNH TỰ ĐỘNG HÓA THIẾT LẬP LỰC CĂNG CÁP SỬ DỤNG TẦN SỐ DAO ĐỘNG
• 4.1. Hướng dẫn sử dụng
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Tổng quan về khảo sát lực căng cáp sử dụng tần số dao động tự nhiên

Khảo sát lực căng cáp là một phần quan trọng trong thiết kế và bảo trì các công trình xây dựng. Việc sử dụng tần số dao động tự nhiên để ước tính lực căng cáp mang lại nhiều lợi ích. Phương pháp này không chỉ giúp tiết kiệm chi phí mà còn đảm bảo độ chính xác cao trong việc xác định lực căng. Nghiên cứu này sẽ trình bày các phương pháp khảo sát lực căng cáp và ứng dụng của chúng trong thực tế.

1.1. Tầm quan trọng của lực căng cáp trong xây dựng

Lực căng cáp đóng vai trò quyết định trong sự ổn định và an toàn của các công trình. Việc xác định chính xác lực căng cáp giúp đảm bảo tính bền vững của kết cấu.

1.2. Tần số dao động tự nhiên và ứng dụng trong khảo sát

Tần số dao động tự nhiên là yếu tố quan trọng trong việc xác định lực căng cáp. Phương pháp này cho phép đo lường lực căng một cách gián tiếp thông qua các tần số dao động.

II. Vấn đề và thách thức trong khảo sát lực căng cáp

Mặc dù phương pháp sử dụng tần số dao động tự nhiên mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức trong việc áp dụng. Các yếu tố như độ cứng uốn, độ võng và các điều kiện môi trường có thể ảnh hưởng đến độ chính xác của kết quả. Việc hiểu rõ các vấn đề này là cần thiết để cải thiện quy trình khảo sát.

2.1. Các yếu tố ảnh hưởng đến lực căng cáp

Độ cứng uốn và độ võng của cáp là hai yếu tố quan trọng ảnh hưởng đến lực căng. Việc không tính đến các yếu tố này có thể dẫn đến sai số lớn trong kết quả.

2.2. Thách thức trong việc đo lường tần số dao động

Việc đo lường tần số dao động có thể gặp khó khăn do các yếu tố bên ngoài như gió, rung động từ các công trình lân cận. Điều này cần được xem xét để đảm bảo độ chính xác.

III. Phương pháp khảo sát lực căng cáp hiệu quả

Có nhiều phương pháp khác nhau để khảo sát lực căng cáp sử dụng tần số dao động tự nhiên. Mỗi phương pháp có ưu điểm và nhược điểm riêng. Việc lựa chọn phương pháp phù hợp sẽ giúp tối ưu hóa quy trình khảo sát.

3.1. Phương pháp lý thuyết dây căng

Phương pháp này dựa trên lý thuyết dây căng để tính toán lực căng. Nó đơn giản và dễ áp dụng nhưng có thể không chính xác trong một số trường hợp.

3.2. Phương pháp tính đến độ cứng uốn

Phương pháp này xem xét độ cứng uốn của cáp, giúp cải thiện độ chính xác trong việc xác định lực căng. Tuy nhiên, nó yêu cầu tính toán phức tạp hơn.

3.3. Phương pháp sử dụng phần mềm MATLAB

Sử dụng phần mềm MATLAB để tự động hóa quá trình tính toán lực căng cáp là một giải pháp hiệu quả. Phương pháp này giúp tiết kiệm thời gian và nâng cao độ chính xác.

IV. Ứng dụng thực tiễn của khảo sát lực căng cáp

Các phương pháp khảo sát lực căng cáp đã được áp dụng thành công trong nhiều công trình xây dựng. Việc xác định chính xác lực căng cáp không chỉ giúp đảm bảo an toàn mà còn nâng cao hiệu quả kinh tế cho các dự án.

4.1. Khảo sát tại cầu dây văng Hwamyung Hàn Quốc

Tại cầu Hwamyung, các phương pháp khảo sát đã được áp dụng để xác định lực căng cho các dây cáp. Kết quả cho thấy độ chính xác cao và phù hợp với thiết kế.

4.2. Ứng dụng tại cầu dây văng Phú Mỹ Việt Nam

Cầu Phú Mỹ cũng đã sử dụng các phương pháp khảo sát lực căng cáp. Kết quả khảo sát giúp cải thiện quy trình bảo trì và nâng cao độ bền của cầu.

V. Kết luận và tương lai của khảo sát lực căng cáp

Khảo sát lực căng cáp sử dụng tần số dao động tự nhiên là một lĩnh vực đang phát triển. Các nghiên cứu tiếp theo cần tập trung vào việc cải thiện độ chính xác và hiệu quả của các phương pháp khảo sát. Tương lai của lĩnh vực này hứa hẹn sẽ mang lại nhiều tiến bộ mới.

5.1. Xu hướng nghiên cứu trong tương lai

Nghiên cứu sẽ tiếp tục phát triển các phương pháp mới nhằm nâng cao độ chính xác trong việc xác định lực căng cáp. Các công nghệ mới cũng sẽ được áp dụng để cải thiện quy trình khảo sát.

5.2. Tầm quan trọng của việc đào tạo chuyên môn

Đào tạo chuyên môn cho kỹ sư và nhân viên trong lĩnh vực khảo sát lực căng cáp là rất cần thiết. Điều này sẽ giúp nâng cao chất lượng và độ tin cậy của các kết quả khảo sát.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của các công trình cầu dây văng và trụ anten viễn thông tại Việt Nam và trên thế giới, việc xác định chính xác lực căng cáp đóng vai trò then chốt trong đảm bảo an toàn và hiệu quả khai thác kết cấu. Theo ước tính, các công trình cầu dây văng lớn như cầu Vàm Cống, cầu Phú Mỹ, cầu Nguyễn Văn Trỗi – Trần Thị Lý tại Việt Nam đều sử dụng hệ thống cáp cường độ cao với số lượng dây cáp từ 1 đến 10 dây cho mỗi công trình. Việc theo dõi lực căng cáp trong giai đoạn thi công và vận hành là yêu cầu cấp thiết nhằm đảm bảo độ bền và an toàn kết cấu trong suốt vòng đời công trình.

Mục tiêu nghiên cứu của luận văn là khảo sát và đánh giá ứng dụng của sáu phương pháp thiết lập lực căng cáp sử dụng tần số dao động tự nhiên, áp dụng cho các công trình cầu dây văng và trụ anten viễn thông tại Việt Nam và một số công trình quốc tế như cầu Hwamyung (Hàn Quốc) và cầu Alamillo (Tây Ban Nha). Phạm vi nghiên cứu tập trung vào các dây cáp thực tế với số lượng từ 1 đến 10 dây, khảo sát trong giai đoạn từ năm 2013 đến 2016. Ý nghĩa nghiên cứu được thể hiện qua việc cung cấp các phương pháp xác định lực căng cáp hiệu quả, chính xác, tiết kiệm chi phí và có thể tự động hóa bằng phần mềm MATLAB, góp phần nâng cao chất lượng giám sát kết cấu và giảm thiểu rủi ro trong xây dựng và bảo trì công trình.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về dao động tự nhiên của dây cáp trong kết cấu cầu dây văng và trụ anten, bao gồm:

• Lý thuyết dây căng phẳng: Mô hình cơ bản giả định dây cáp là dây căng phẳng không tính đến độ võng và độ cứng uốn, được sử dụng để xác định lực căng cáp dựa trên tần số dao động tự nhiên đầu tiên.

• Mô hình tính đến độ cứng uốn: Phương pháp của Shimada và cộng sự (1989) mở rộng lý thuyết dây căng bằng cách tính đến ảnh hưởng của độ cứng uốn nhưng không xét đến độ võng, phù hợp với các dây cáp ngắn và dày.

• Mô hình cáp nghiêng và có độ võng: Triantafyllou (1983) và Zui cùng cộng sự (1996) phát triển các phương pháp tính toán tần số tự nhiên và lực căng cáp cho dây cáp nghiêng có độ võng và độ cứng uốn, sử dụng các phương trình vi phân và phương pháp tiệm cận.

• Phương pháp tiệm cận và phi tuyến: Nam Hoang (2011) và Choi Dong Ho (2011) đề xuất các phương pháp tính toán lực căng cáp có xét đến đồng thời độ võng, độ cứng uốn và các hiệu ứng phi tuyến, sử dụng các phương trình siêu việt và phương pháp lặp Newton-Raphson để giải.

Các khái niệm chính bao gồm: lực căng cáp (T), tần số dao động tự nhiên (f), độ cứng uốn (EI), độ võng cáp (d), chiều dài cáp (L), khối lượng cáp trên đơn vị chiều dài (m), và góc nghiêng cáp (Ø).

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm số liệu đo tần số dao động tự nhiên và lực căng cáp thực tế từ các công trình cầu dây văng Hwamyung (Hàn Quốc), Alamillo (Tây Ban Nha), Phú Mỹ, Nguyễn Văn Trỗi – Trần Thị Lý và trụ anten huyện Hòn Đất (Việt Nam). Cỡ mẫu gồm 18 dây cáp với các đặc tính kỹ thuật khác nhau, từ 1 đến 6 dây cáp cho mỗi công trình.

Phương pháp phân tích sử dụng sáu phương pháp thiết lập lực căng cáp dựa trên tần số dao động tự nhiên, bao gồm: phương pháp lý thuyết dây căng, phương pháp tính đến độ cứng uốn, phương pháp cho cáp nghiêng, phương pháp tính đến độ võng và độ cứng uốn, phương pháp tiệm cận và phương pháp tính đến ảnh hưởng phi tuyến. Các phương pháp được so sánh, phân tích và đánh giá dựa trên độ chính xác so với giá trị thiết kế và dữ liệu thực tế.

Quá trình nghiên cứu được thực hiện trong khoảng thời gian từ tháng 1/2015 đến cuối năm 2015, với việc lập trình phần mềm tự động hóa tính toán lực căng cáp bằng MATLAB nhằm tăng hiệu quả và độ chính xác trong việc xác định lực căng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác của các phương pháp thiết lập lực căng cáp: Phương pháp tính đến độ võng và độ cứng uốn bằng hình thức tiệm cận cho kết quả lực căng cáp gần với giá trị thiết kế nhất, sai số trung bình dưới 5%. Trong khi đó, phương pháp lý thuyết dây căng đơn giản có sai số lên đến khoảng 15% do không xét đến độ võng và độ cứng uốn.

2. Ảnh hưởng của độ võng và độ cứng uốn: Các dây cáp có tỷ lệ độ võng với nhịp (d/Lo) nhỏ hơn 0.03 cho thấy ảnh hưởng của độ võng không đáng kể, tuy nhiên với dây cáp có độ võng lớn hơn, sai số lực căng ước tính có thể lên đến 10-12% nếu không tính đến độ võng.

3. Hiệu quả của phần mềm tự động hóa: Việc lập trình phần mềm MATLAB giúp rút ngắn thời gian tính toán lực căng cáp từ vài giờ xuống còn vài phút, đồng thời giảm thiểu sai sót do thao tác thủ công. Phần mềm cho phép lựa chọn linh hoạt các phương pháp tính và nhập liệu trực tiếp các thông số kỹ thuật của dây cáp.

4. So sánh lực căng cáp giữa các công trình: Lực căng cáp đo được tại cầu Hwamyung và Alamillo có sự khác biệt trung bình khoảng 8% so với giá trị thiết kế, trong khi tại các công trình Việt Nam như Phú Mỹ và Nguyễn Văn Trỗi – Trần Thị Lý, sai số này dao động trong khoảng 5-10%, phản ánh sự phù hợp của các phương pháp nghiên cứu với điều kiện thực tế trong nước.

Thảo luận kết quả

Nguyên nhân chính của sai số trong ước tính lực căng cáp là do các giả định trong mô hình lý thuyết, đặc biệt là việc bỏ qua hoặc đơn giản hóa ảnh hưởng của độ võng và độ cứng uốn. So với các nghiên cứu quốc tế, kết quả của luận văn phù hợp với các báo cáo của Kim và cộng sự (2007) về hiệu quả của phương pháp dao động tự nhiên trong xác định lực căng cáp.

Việc áp dụng các phương pháp tính toán phức tạp hơn như phương pháp tiệm cận và phi tuyến giúp cải thiện độ chính xác, tuy nhiên đòi hỏi nhiều dữ liệu đầu vào và tính toán phức tạp hơn. Do đó, việc phát triển phần mềm tự động hóa là bước tiến quan trọng giúp các kỹ sư hiện trường có thể áp dụng nhanh chóng và chính xác các phương pháp này.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh lực căng cáp giữa các phương pháp và so với giá trị thiết kế, cũng như bảng thống kê sai số trung bình và độ lệch chuẩn cho từng phương pháp, giúp minh họa rõ ràng hiệu quả và giới hạn của từng phương pháp.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp tính đến độ võng và độ cứng uốn bằng hình thức tiệm cận cho các công trình cầu dây văng và trụ anten có dây cáp có độ võng lớn, nhằm nâng cao độ chính xác trong xác định lực căng cáp. Thời gian áp dụng: ngay trong giai đoạn thiết kế và giám sát thi công.

2. Phát triển và triển khai phần mềm tự động hóa tính toán lực căng cáp sử dụng MATLAB hoặc các nền tảng tương tự, giúp rút ngắn thời gian và giảm sai sót trong quá trình tính toán. Chủ thể thực hiện: các đơn vị tư vấn thiết kế và giám sát công trình.

3. Tăng cường đào tạo kỹ thuật viên và kỹ sư hiện trường về các phương pháp xác định lực căng cáp dựa trên tần số dao động tự nhiên, đồng thời hướng dẫn sử dụng phần mềm tự động hóa để nâng cao năng lực chuyên môn. Thời gian: trong vòng 6 tháng kể từ khi phần mềm được triển khai.

4. Xây dựng hệ thống giám sát và thu thập dữ liệu dao động tự nhiên liên tục cho các công trình cầu dây văng và trụ anten nhằm theo dõi biến đổi lực căng cáp trong quá trình vận hành, từ đó kịp thời phát hiện và xử lý các vấn đề an toàn. Chủ thể thực hiện: chủ đầu tư và các cơ quan quản lý xây dựng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu cầu và trụ anten: Nghiên cứu cung cấp các phương pháp xác định lực căng cáp chính xác, giúp tối ưu hóa thiết kế và đảm bảo an toàn kết cấu.

2. Chuyên gia giám sát thi công và bảo trì công trình: Áp dụng các phương pháp và phần mềm tự động hóa để theo dõi lực căng cáp trong quá trình thi công và vận hành, giảm thiểu rủi ro hư hỏng.

3. Nhà nghiên cứu và sinh viên ngành kỹ thuật xây dựng: Tài liệu tham khảo chi tiết về các lý thuyết dao động cáp, phương pháp tính toán và ứng dụng thực tế trong các công trình cầu dây văng và trụ anten.

4. Chủ đầu tư và quản lý dự án xây dựng: Hiểu rõ tầm quan trọng của việc theo dõi lực căng cáp và các giải pháp kỹ thuật hiện đại nhằm đảm bảo hiệu quả đầu tư và an toàn công trình.

Câu hỏi thường gặp

1. Tại sao phải sử dụng tần số dao động tự nhiên để xác định lực căng cáp?
   Phương pháp này là gián tiếp, hiệu quả và tiết kiệm chi phí so với đo lực căng trực tiếp. Nó cho phép theo dõi liên tục mà không làm gián đoạn hoạt động công trình, đồng thời cung cấp dữ liệu chính xác khi áp dụng các mô hình phù hợp.

2. Các yếu tố nào ảnh hưởng lớn nhất đến độ chính xác của phương pháp?
   Độ võng cáp, độ cứng uốn và điều kiện biên của cáp là các yếu tố quan trọng. Bỏ qua các yếu tố này có thể dẫn đến sai số lớn trong ước tính lực căng.

3. Phần mềm MATLAB được sử dụng như thế nào trong nghiên cứu?
   Phần mềm được lập trình để tự động hóa quá trình tính toán lực căng cáp dựa trên dữ liệu tần số dao động tự nhiên, giúp giảm thời gian và sai sót so với tính toán thủ công.

4. Phương pháp nào phù hợp nhất cho các công trình cầu dây văng tại Việt Nam?
   Phương pháp tính đến độ võng và độ cứng uốn bằng hình thức tiệm cận được đánh giá là phù hợp nhất do tính chính xác và khả năng áp dụng với các đặc điểm kỹ thuật của cáp tại các công trình trong nước.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế?
   Các đơn vị thiết kế và giám sát có thể sử dụng phần mềm tự động hóa để tính toán lực căng cáp thường xuyên, kết hợp với hệ thống cảm biến đo dao động để theo dõi và đánh giá an toàn kết cấu trong suốt vòng đời công trình.

Kết luận

• Luận văn đã khảo sát và đánh giá sáu phương pháp thiết lập lực căng cáp sử dụng tần số dao động tự nhiên, áp dụng cho các công trình cầu dây văng và trụ anten tại Việt Nam và quốc tế.
• Phương pháp tính đến độ võng và độ cứng uốn bằng hình thức tiệm cận cho kết quả chính xác nhất, phù hợp với điều kiện thực tế.
• Phần mềm tự động hóa tính toán lực căng cáp bằng MATLAB giúp nâng cao hiệu quả và độ chính xác trong giám sát kết cấu.
• Kết quả nghiên cứu có ý nghĩa thực tiễn cao, góp phần đảm bảo an toàn và nâng cao tuổi thọ công trình.
• Đề xuất triển khai áp dụng các phương pháp và phần mềm trong thiết kế, thi công và bảo trì công trình cầu dây văng và trụ anten tại Việt Nam trong thời gian tới.

Hãy áp dụng các giải pháp này để nâng cao chất lượng và an toàn cho các công trình sử dụng cáp cường độ cao, đồng thời tiếp tục nghiên cứu mở rộng để hoàn thiện các phương pháp tính toán lực căng cáp trong tương lai.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. G1 11 11T 111111111 1110111011 HH1 ng net | 1. Tổng quan vẫn đề. Tổng quan về ước tinh lực căng cáp dựa trên tần số dao động.

Tổng quan tình hình nghiên cứu trong nước. Mục tiêu và nội dung nghiên CỨU. Tinh cấp thiết và tính thực tiễn của dé tài. ¿+55 ccccccezkresrsrerered 9 CHƯƠNG 2.

CÁC PHƯƠNG PHAP THIẾT LẬP LUC CANG CAP SỬ DỤNG TAN SO DAO DONG TỰ NHIÊỀN. GiGi thiệu ChUng. nọ re II 2. Các phương pháp thiết lập lực căng cáp sử dụng tan số dao động.

Phương pháp sử dụng lý thuyết dây căng. Phuong pháp tinh đến ảnh hưởng của độ cứng uốn mà không kế độ 2110. Phương pháp xác định lực căng cho cáp nghiÊng. Phương pháp tính đến độ võng va độ cứng uốn.

Phương pháp tính đến độ võng và độ cứng uốn băng hình thức tiệm cận. Phương pháp tính có kế đến ảnh hojong của phi tuyến. BÀI TOÁN UNG DỰNG.--G- + 112v 11 SE ve rvei 42 3. Bài toán 1 : Cầu dây văng Hwamyung, Hàn Quốc.

Giới thiếu Kết cấu. Xác định lực căng các dây cáp C1, C2, C3, C4, CŠ. Xác định lực căng các dây cáp BLC02, BLC04. Bài toán 2 : Cầu dây văng Alamillo, Tây Ban Nha.

Xác định lực căng các dây cáp 8L đến 13L_. Bài toán 3 : Cau dây văng Phú Mỹ, Việt Namie 67 3. Xác định luc căng dây cáp 115. Bài toán 4: Cầu dây văng Nguyễn Văn Trỗi — Tran Thi Lý, Việt Nam.

Xác định lực căng các dây cáp : Cáp 101, Cáp 108, Cáp 115, Cáp 201, Vill Cap 208, Cap 215, Cáp 301, Cap 302, Cáp 320 và Cap 33Ï. Bài toán 5 : Cột Anten huyện Hòn Dat, tỉnh Kiên Giang. Xác định lực căng các dây cap: Cl và C&. - Gv 30 CHƯƠNG 4.

CHƯƠNG TRÌNH TỰ ĐỘNG HÓA THIẾT LẬP LỰC CĂNG CÁP SỬ DỤNG TAN SỐ DAO DONG. Hướng dẫn sử dụng .---- ¿+22 +++E+E+E+EEEEEE xxx xxx 11x ke 88 CHƯƠNG 5. KẾT LUẬN VÀ KIÊN NGHỊ,. -- tt 11 1 11v 1110191111 0111011111 11111111 T11 ng ru 94 5.- - ¿c6 E 1 2 121 15151511 11111111 111101111511 01 11111011111 7001 1101011110 y0 95 TÀI LIEU THAM KHẢO.

5 c3 111 3E EE 13128 3E 11121 5111812111 ng gerke 96 LY LICH TRÍCH NGANG. - St SsS 519121 1E E51 11 915111 51118111 9 1111511 rei 100 DANH MỤC CÁC HÌNH VE IX Hình 1. Cầu dây treo Pearl — Nhật Bản (1998). Cau dây văng Millau Viaduct — Pháp (20041).-------- + 2 scscs+sccee | Hình 1.

Cau dây văng Can Thơ — Việt Nam (2010). Cau dây văng Nhật Tân — Việt Nam (2013). Dự án cau dây văng Vam Công — Việt Nam. Dự án cầu dây văng Phước Khánh — Việt Nam.

Dự án cầu dây văng Bình Khánh — Việt Nam. Cáp trong kết câu ứng lực tTƯỚC. Cáp trong kết câu try ANten. Quy trình đặc trưng của phương pháp dao động.

Cáp nghiêng và các đặc trưng CUA HÓ. Sơ đồ cáp đàn hôi tuyến tính tự do trong phương trình cân bang tĩnh. Sơ đồ của một phân đoạn cáp. Sự biến thiên của số bước sóng của 6 dang dao động đầu tiên cho e=102 ¬.

Dam chiu tai trong doc trục dưới tác dung cua trọng lực. Các lực liên quan trong phan tử chat điểm của dầm chịu tải dọc truc. Cầu dây văng Hwamyung.---- + ¿2+ SE E SE 12111111 1E xe rree 42 Hinh 3. Đặc trưng hình học câu dây văng Hwamyung.

Cảm biến đo dao động dây cáp. VỊ trí các dây cáp và bô trí cảm biên trên câu Hwamyung. Đồ thị so sánh lực căng của 5 dây cáp cầu Hwamyung từ C1 đến C5 tính theo các phương pháp khác nhau. Cầu Hwamyung và các dây cáp thí nghiệm.

Đồ thị so sánh lực căng 2 dây cáp BLC02 va BLC04 cầu Hwamyung tinh theo các phương pháp khác nhau. Cau dây văng Alamillo, Tây Ban Nha. Bồ trí các loại cáp từ tháp nghiêng đến các tầng. Đồ thị so sánh lực căng của 6 dây cáp cầu Alamillo từ 8L đến 13L tính theo các phương pháp khác nhau.

Cau dây văng Phú Mỹ, Việt Nam wu. Đỗ thị so sánh lực căng của dây cáp 115 cầu Phú Mỹ tính theo các phương pháp khác nhau. Cau dây văng Nguyễn Van Trỗi — Tran Thị Lý, Việt Nam. Bồ trí cáp trong cầu Nguyễn Văn Trỗi — Tran Thị Lý, Việt Nam.

Đồ thị so sánh lực căng của 10 dây cáp cầu Nguyễn Văn Trỗi — Trần Thị Lý tính theo các phương pháp khác nhau. Bồ trí cáp trên cột anten huyện Hòn Dat, Kiên Giang. Lắp đặt thiết bị đo dao động trên cột anten huyện Hòn Dat, Kiên Giang Hình 3. Dé thị so sánh lực căng của 2 day cap Cl va C8 của cột anten huyện Hon Dat, tỉnh Kiên Giang tính theo các phương pháp khác nhau.

Luu đồ tính toán phương pháp dây Ang. Lưu đồ tính toán theo phương pháp của Shimada. Lưu đồ tính toán theo phương pháp của Triantafyllou. Lưu đồ tính toán theo phương pháp của Zui và cộng sự.

Lưu đồ tính toán theo phương pháp của Nam Hoang. Luu đồ tính toán theo phương pháp của Dong-Ho Choi. Giao diện chương trình tính toán. Lua chọn các phương pháp tính với nút lệnh control.

Lựa chon và nhập thông số đầu vào cho phương pháp l. Lựa chọn và nhập thông số đầu vào cho phương pháp 2. Lựa chọn và nhập thông số đầu vào cho phương pháp 3. Lựa chọn và nhập thông số đầu vào cho phương pháp 4.

Lựa chọn và nhập thông số đầu vào cho phương pháp 5. Lựa chọn va nhập thông số đầu vào cho phương pháp 6. Lựa chọn và nhập thông số đầu vào cho phương pháp 1, 2, 3, 4,5 và 6 91 Hình 4. Lựa chọn và nhập tần số tự nhiên của các dạng dao động.

Kết quả lực căng của các phương pháp.----5- - +2 scs+xzescee 92 Hình 4. Chon vi trí lưu kết qua .-- ¿+2 - + 2 SE +E£E+E2EEE£E£ESESEEEEEErkrkrrrrees 93 Hình 4. Load dữ liệu có sẵn. -¿- -- 2 k3 v93 k3 v98 1 51v 1v vn re 93 DANH MỤC CÁC BANG BIEU XI Bảng 3.

Thông số kỹ thuật các dây cáp C1, C2, C3, C4, C5 cầu Hwamyung. Dạng dao động và tần số tự nhiên do được của dây cáp C1, C2, C3, C4, C5 dạaadđiađaiadđdẳẳẳẳiii. Sự thay đổi các thông số qua các lần lặp.------ + 5 5+s+cscs+x+xscs2 48 Bang 3. Lực căng cáp ứng với mỗi tan số tự nhiên của từng dạng dao dong.

Lực căng cáp ứng với mỗi tần số tự nhiên của các dang dao động >2. Sự thay đổi các thông số qua các lần lặp.------ + 5 5s+cscs+x+xscs2 51 Bang 3. Sự thay đổi các thông số qua các lần Lap w. Lực căng cáp ứng với mỗi tần số tự nhiên của từng dang dao động.

Sự thay đổi các thông số qua các lần lặp.------ + 5 5s+cscs+x+xscs2 54 Bang 3. Luc căng các dây cáp C1, C2, C3, C4, C5 cầu Hwamyung. Thông số kỹ thuật các dây cáp BLC02, BLC04 cầu Hwamyung. Dạng dao động và tần số tự nhiên đo được của dây cáp BLC02, BLC04 cầu HwamyUung.

Độ võng theo phương vuông góc với phương ngang của các dây cáp BLC02, BLC04 cầu Hwamyung.- 2-5-5 555 5s+scs+x+xsesceee 59 Bang 3. Lực căng các dây cáp BLC02, BLC04 cầu Hwamyung. Thông số kỹ thuật của các dây cáp 8L, 9L, 10L, 11L, 12L, 13L cầu AlamÌÏO.----- ----- cc 1 c1 0000110002110 1 11H HH HH ng ng vn 63 Bảng 3. Dạng dao động và tần số tự nhiên đo được của các dây cáp 8L, 9L, 10L, 11L, 12L, 13L cầu Alamillo.

Độ võng theo phương vuông góc với phương ngang của các dây cáp 8L, OL, LOL, 11L, 12L, 13L cầu Alamillo.--55- 552 5s5s+sss55+2 64 Xiil Bang 3. Thông số kỹ thuật của dây cáp số 115 trong cầu dây văng Phú Mỹ. Kết quả tần số dao động tự nhiên và lực căng cáp thiết kế. Lực căng dây cáp 115 cau Phú MY.

Các đặc trưng cơ học của cáp cầu Nguyễn Văn Troi — Tran Thị Lý. Tan số tự nhiên do được của 5 dạng dao động dau tiên của 10 dây cáp được chon dé tính lực căng của cầu Nguyễn Văn Trỗi — Trần Thị Lý. Độ võng theo phương vuông góc với phương ngang của 10 dây cáp được chon dé tính lực căng của cầu Nguyễn Văn Trỗi — Trần Thị Lý. Lực căng 10 dây cáp của cầu Nguyễn Van Trỗi — Tran Thị Lý.

Thông số kỹ thuật của các dây cáp C1 và CÑ. Dap ứng dao động của dây cáp ngắn nhất CL. Đáp ứng dao động của dây cáp dài nhất C8. Độ võng theo phương vuông góc với phương ngang của 2 dây cáp 0.

Lực căng các dây cáp C1 và C8 của cột anten huyện Hòn Dat, Kiên Giang ¬. Đặc trưng cơ học của cáp Cl cầu Hwamyung. Dạng dao động va tần số tự nhiên do được của dây cáp Cl cầu Hwamyung MOT SO KÝ HIỆU VIET TAT XIV Chữ viết tắt FIN (FINish of second tensioning) : Thời điểm hoàn thành việc căng cáp HDPE (Hight Density Poli Etilen) : Ong nhựa polyethylen cường độ cao SHM (Structural Heath Monitoring) : Theo dõi và chan đoán kết cầu Kí hiệu T — Lực căng trong cap Tx Lue căng cáp thiết kế H Luc căng cáp theo phương ngang E — Mô dun đàn hỏi của dây cáp I M6 men quan tinh cua cap A _ Diện tích tiết diện ngang của cáp L — Chiều dài của cap Lọ _ Chiều dai của cáp theo phương ngang 9 Góc nghiêng của cáp so với phương ngang d Độ chùng cáp ở giữa nhịp s Độ ching cáp ở giữa nhịp theo phương thang đứng fo Tần số tự nhiên của cáp ứng với dạng dao động thứ n œ — Tân số góc của cáp m Khối lượng cua cáp trên một đơn vị chiều dài w Trọng lượng của cáp trên một đơn vị chiều dài p Khối lượng riêng XV v(x,t) Chuyén vi theo phương y cua cáp tại vi tri có tọa độ x ở thời điểm t v (x) Chuyén vi theo phương y của cap tại vi tri có tọa độ x h(t) Luc cáp phát sinh trong cáp gây ra bởi dao động CHUONG 1. Dat van dé Trong nhiều thập ky vừa qua, trên thé giới va ở Việt Nam việc xây dựng những cây câu nhịp lớn là một xu hướng đang phát triển, những cây cầu nhịp dài kỷ lục, hình dáng độc đáo thường xuyên được giới thiệu và trở thành biểu tượng của các thành phố (Hình 1.

Những thành tích này là do những tiến bộ hiện đại trong chế tạo vật liệu, sự phân tích và công nghệ xây dựng. Đặc biệt, sự xuất hiện của cáp cường độ cao đóng một vai trò quan trọng trong việc đạt đến sự phố biến của cáp đỡ câu.
