Tổng quan về giáo trình

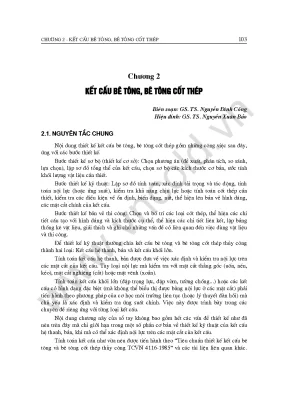

Tài liệu "Kết cấu bê tông cốt thép: Hướng dẫn thiết kế và tính toán" (thuộc Chương 2: Kết cấu bê tông, bê tông cốt thép trong bộ Sổ tay Kỹ thuật Thủy lợi - Phần 1: Cơ sở kỹ thuật thủy lợi - Tập 2, do GS. Nguyễn Đình Cống biên soạn) là tài liệu học thuật chuyên khảo phục vụ công tác đào tạo và nghiên cứu kỹ thuật công trình thủy lợi, xây dựng dân dụng và công nghiệp ở bậc đại học và sau đại học. Về vị trí trong chương trình đào tạo, tài liệu cung cấp kiến thức nền tảng trong khối kiến thức cơ sở ngành và chuyên ngành Công trình Thủy, Xây dựng Thủy lợi - Thủy điện, Kỹ thuật Công trình Xây dựng.

Mục tiêu học tập của tài liệu tập trung vào:

  • Hệ thống hóa các giai đoạn thiết kế kỹ thuật từ bước thiết kế sơ bộ (cơ sở), thiết kế kỹ thuật đến thiết kế bản vẽ thi công.
  • Cung cấp cơ sở lý thuyết và quy trình tính toán cấu kiện bê tông và bê tông cốt thép theo phương pháp trạng thái giới hạn (TTGH).
  • Rèn luyện kỹ năng xác định tải trọng, tổ hợp tải trọng, phân tích nội lực, lựa chọn tiết diện và bố trí cốt thép cho các dạng cấu kiện thanh, bản và kết cấu khối lớn.

Cấu trúc giáo trình đi từ các nguyên tắc chung, xác định hệ thống chỉ tiêu vật liệu (bê tông, cốt thép) và hệ số an toàn, đến các thuật toán tính toán cụ thể cho từng trạng thái chịu lực (uốn, nén, kéo, cắt, xoắn, chịu lực cục bộ). Cách tiếp cận bám sát hệ thống tiêu chuẩn kỹ thuật Việt Nam hiện hành tại thời điểm biên soạn, kết hợp giữa lý thuyết cơ học môi trường liên tục, cơ học kết cấu và các bài toán thực hành tính toán cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Tài liệu triển khai các chủ đề chuyên môn theo trình tự logic kỹ thuật:

  1. Nguyên tắc chung và các giai đoạn thiết kế: Phân định 3 bước thiết kế (sơ bộ, kỹ thuật, bản vẽ thi công) và phân loại kết cấu công trình thủy lợi thành hai nhóm: hệ thanh - bản (tính theo nội lực mặt cắt) và kết cấu khối lớn như đập trọng lực, đập vòm, tường chống (tính theo phương pháp cơ học môi trường liên tục/lý thuyết đàn hồi).
  2. Số liệu tải trọng và tổ hợp tác động: Xác định tải trọng tiêu chuẩn, tải trọng tính toán thông qua hệ số lệch tải $n$ (Bảng 2-2); phân loại tải trọng thường xuyên, tạm thời dài hạn/ngắn hạn và tạm thời đặc biệt (động đất, áp lực nước lũ kiểm tra, áp lực sóng tính toán, nước va khi cắt phụ tải). Thiết lập tổ hợp tải trọng cơ bản ($n_c = 1,00$), tổ hợp tải trọng đặc biệt ($n_c = 0,90$) và tổ hợp thi công/sửa chữa ($n_c = 0,95$).
  3. Chỉ tiêu cơ lý của bê tông và cốt thép: Hệ thống mác bê tông theo cường độ nén từ M10 đến M45 (theo TCVN 6025-1995, 14TCN 63-2003) và cường độ kéo từ K1 đến K3.5; các hệ số điều kiện làm việc $m_b$ ($m_{b1}$ đến $m_{b4}$), mô đun đàn hồi ban đầu $E_b$, hệ số biến dạng ngang $\mu = 0,15$, mô đun trượt $G = 0,4E_b$. Nhóm thép cán nóng (CI, CII, CIII, CIV theo TCVN 1651-1985) và thép hợp kim dập ren (RB300, RB400, RB500 theo TCVN 6285-1997), hệ số làm việc của thép $m_a$ và công thức kiểm tra độ bền mỏi $m_{a1}$.
  4. Tính toán độ bền kết cấu bê tông (không cốt thép): Thiết lập điều kiện chịu uốn và nén lệch tâm (phân chia trường hợp không cho phép hình thành khe nứt khi $e_0 > 0,9y$ và cho phép hình thành khe nứt khi $e_0 \le 0,9y$ ứng với điều kiện có hoặc không chịu áp lực nước xâm thực).
  5. Tính toán cấu kiện bê tông cốt thép theo độ bền (TTGH 1):
    • Cấu kiện chịu uốn: Thiết lập phương trình cân bằng cho tiết diện chữ nhật đặt cốt đơn, cốt kép và tiết diện chữ T (phân biệt vị trí trục trung hòa đi qua cánh hoặc qua sườn).
    • Cấu kiện chịu nén: Nén đúng tâm (xét hệ số uốn dọc $\varphi$); nén lệch tâm lớn ($x \le \xi_r h_0$) và nén lệch tâm bé ($x > \xi_r h_0$) cho tiết diện chữ nhật và tiết diện tròn.
    • Cấu kiện chịu kéo: Kéo đúng tâm (kết hợp bê tông cốt thép với vỏ mỏng thép) và kéo lệch tâm (lệch tâm bé, lệch tâm lớn).
    • Cấu kiện chịu lực cắt: Tính toán khả năng chịu cắt của bê tông vùng nén $Q_b$, xác định góc nghiêng $\beta$, tính toán và cấu tạo cốt đai ($u, u_{max}$), cốt xiên ($F_{xi}$) và hệ cốt kết hợp.
    • Cấu kiện chịu xoắn và tương tác uốn - cắt - xoắn: Xác định mô men tĩnh chống xoắn $W_T$, kích thước lõi chống xoắn, tính toán cốt thép dọc $F_0$ và cốt đai chống xoắn $u_T$.
  6. Tính toán các trạng thái ứng suất cục bộ: Quy trình tính toán nén cục bộ (bê tông không gia cố và gia cố bằng lưới thép hàn); kiểm tra nén thủng bản (tháp nén thủng góc nghiêng $45^\circ$ hoặc góc $\varphi_1 > 45^\circ$, bố trí cốt đai hoặc cốt vai bò); hiện tượng đẩy ngang (tính cốt treo $P_{tr}$); chống cắt vát (cốt neo $F_n$); kiểm tra uốn trên mặt cắt nghiêng tại vị trí thay đổi tiết diện; tính toán cốt thép bó tại vị trí kết cấu gấp khúc ($\varphi < 160^\circ$) và cốt thép cong chịu kéo; tính toán vai cột/công xôn ngắn ($l_v \le h$).

Kiến thức nền tảng được xây dựng

  • Nguyên lý phương pháp Trạng thái Giới hạn: Phân biệt TTGH 1 (khả năng chịu lực, ổn định vị trí, hình dáng, độ bền mỏi dưới tác dụng của mọi tổ hợp tải trọng) và TTGH 2 (điều kiện sử dụng bình thường: giới hạn độ mở rộng khe nứt, biến dạng/độ võng dưới tổ hợp cơ bản).
  • Hệ thống cơ sở dữ liệu tính toán: Thiết lập quan hệ ứng suất - biến dạng giả định (biểu đồ ứng suất bê tông vùng nén dạng chữ nhật ứng với giá trị $m_b R_n$, bỏ qua sự làm việc của bê tông vùng kéo ở TTGH 1).
  • Cơ chế truyền lực và phá hoại cục bộ: Mô hình hóa hình học của tháp nén thủng, vết nứt nghiêng trong dầm/bản, ứng suất kéo cục bộ tại vùng góc lõm của cấu kiện gấp khúc và lực đẩy bung lớp bảo vệ tại cốt thép cong.

Kỹ năng phát triển

  • Kỹ năng giải tích kết cấu: Xác định chiều cao vùng nén $x$, hệ số $\xi = x/h_0$, hệ số cánh tay đòn $\gamma = 1 - 0,5\xi$, hệ số diện tích vùng nén $A = \xi(1 - 0,5\xi)$ để tính toán diện tích cốt thép $F_a, F_a'$.
  • Kỹ năng tính toán thực hành: Giải các bài toán phi tuyến hình học (hệ số uốn dọc $\eta$, tải trọng tới hạn $N_{th}$) và bài toán lượng giác trong tiết diện tròn chịu nén lệch tâm để tìm góc nén $\pi\varphi$.
  • Kỹ năng thiết kế kỹ thuật - cấu tạo: Tra cứu và xác định khoảng hở cốt thép $t_0$, chiều dày lớp bê tông bảo vệ $v_1$, khoảng cách đai $u \le u_{max}$, neo và uốn cốt thép theo đúng quy phạm công trình thủy.

Phương pháp giảng dạy và học tập

Giáo trình được cấu trúc theo phương pháp diễn dịch kỹ thuật, kết hợp giải thích lý thuyết cơ học với việc cung cấp bảng tra chỉ tiêu chuẩn hóa và các ví dụ số mẫu:

  • Khung sư phạm chuẩn mực: Mỗi chuyên đề tính toán cấu kiện đều đi theo chu trình 4 bước:
    1. Giả thiết tính toán và sơ đồ làm việc hình học.
    2. Thiết lập hệ phương trình cân bằng tĩnh học và điều kiện giới hạn.
    3. Thuật toán phân loại trường hợp tính toán (so sánh với các ngưỡng giới hạn như $\xi_r, 2a', e_0 \lessgtr 0,9y, h_c$).
    4. Công thức rút gọn phục vụ việc tính diện tích cốt thép ($F_a$) hoặc kiểm tra khả năng chịu lực ($M_{gh}, N_{gh}, Q_{gh}, [N e]_{gh}$).
  • Hệ thống bài tập ví dụ thực hành: Giáo trình tích hợp các ví dụ minh họa bằng số liệu cụ thể cho từng cấp công trình:
    • Ví dụ tính bản bê tông thủy công cấp IV dày 110 cm chịu mô men uốn $M = 185\text{ kNm}$, sử dụng bê tông M15.
    • Ví dụ kiểm tra tường bê tông cấp III chịu lực nén $N = 600\text{ kN}$, $M = 252\text{ kNm}$ với điều kiện không cho phép hình thành khe nứt.
    • Ví dụ tính toán dầm bê tông cốt thép cấp II tiết diện chữ nhật $40 \times 80\text{ cm}$ chịu mô men $M = 500\text{ kNm}$, sử dụng bê tông M30 và cốt thép nhóm CIII.
    • Ví dụ kiểm tra cột tròn đường kính $D = 60\text{ cm}$ cấp II chịu tải trọng tổ hợp đặc biệt ($N = 2800\text{ kN}, M = 224\text{ kNm}$), sử dụng cốt thép 12Φ16 nhóm RB400.
  • Phương pháp đánh giá và tự học:
    • Người học sử dụng hệ thống bảng số liệu vật liệu (Bảng 2-3 đến Bảng 2-19) để tự giải thuật toán thiết kế tiết diện.
    • Sau khi tính toán diện tích cốt thép lý thuyết ($F_a$), người học phải thực hiện bước kiểm tra ngược: chọn đường kính thanh, số lượng thanh, tính toán lại chiều cao có ích $h_0$ thực tế và khoảng hở cốt thép $t_0$ theo yêu cầu thi công.

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ đặc thù của lĩnh vực công trình thủy lợi - thủy điện so với các giáo trình kết cấu công trình dân dụng thông thường:

  1. Hệ thống tiêu chuẩn quy chuẩn chuyên ngành:
    • Tích hợp tiêu chuẩn chuyên ngành thủy lợi: TCVN 4116-1985 (Tiêu chuẩn thiết kế kết cấu bê tông và bê tông cốt thép thủy công), TCXDVN 285-2002 (Công trình thủy lợi - Các quy định chủ yếu về thiết kế), 14TCN 63-2003 (Bê tông thủy công - Yêu cầu kỹ thuật).
    • Đồng bộ hóa hệ thống mác bê tông theo tiêu chuẩn TCVN 6025-1995 (mẫu lập phương cạnh 15 cm với độ bảo đảm 95%) và hệ thống phân nhóm thép theo TCVN 1651-1985 (CI, CII, CIII, CIV) cùng tiêu chuẩn thép dập ren TCVN 6285-1997 (RB300 đến RB500W).
  2. Xét đến các yếu tố tác động môi trường nước và tải trọng thủy công:
    • Quy định cụ thể các tải trọng đặc thù: áp lực thủy tĩnh, áp lực thấm trong thân và nền công trình, áp lực dư kẽ rỗng, áp lực sóng tính toán, lực va tàu thuyền, tác động do rút nước nhanh ở thượng/hạ lưu.
    • Bổ sung yêu cầu mác bê tông theo cường độ kéo ($K_1$ đến $K_{3,5}$) và mác chống thấm cho các cấu kiện tiếp xúc trực tiếp với môi trường nước.
  3. Chi tiết hóa các bài toán cấu tạo và liên kết phức tạp:
    • Đưa ra giải pháp tính toán giải tích cho các kết cấu chịu lực cục bộ: tháp nén thủng có xét góc dốc liên kết $\varphi_1$, cấu kiện chịu xoắn không gian theo mô hình lõi bê tông, công cấu tạo cốt thép bó cho dầm/bản gãy khúc và cốt thép cong chịu kéo.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học ngành Kỹ thuật Công trình Thủy, Thủy lợi - Thủy điện, Kỹ thuật Tài nguyên nước: Sử dụng làm tài liệu học tập chính cho học phần Kết cấu Bê tông cốt thép Thủy công, phục vụ làm đồ án môn học và đồ án tốt nghiệp kỹ sư.
  • Học viên cao học và nghiên cứu sinh: Dùng làm tài liệu tra cứu các công thức giải tích, phương pháp tính toán trạng thái giới hạn nâng cao (chịu mỏi $m_{b2}, m_{a1}$, bài toán tiết diện tròn phi tuyến).
  • Kỹ sư tư vấn thiết kế và thẩm tra công trình: Sử dụng như một cuốn sổ tay tra cứu nhanh hệ số an toàn ($k_n$), hệ số tổ hợp ($n_c$), hệ số lệch tải ($n$), các công thức kiểm toán độ bền tiết diện theo quy chuẩn ngành Thủy lợi Việt Nam.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Toán giải tích, Cơ học lý thuyết, Sức bền vật liệu, Cơ học kết cấu và Vật liệu xây dựng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế cho sinh viên kỹ thuật xây dựng công trình thủy, kỹ sư thiết kế công trình thủy lợi - thủy điện, cán bộ kỹ thuật thi công và các nhà nghiên cứu cần hệ thống công thức giải tích chuẩn xác theo tiêu chuẩn TCVN 4116-1985 và TCXDVN 285-2002.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững lý thuyết sức bền vật liệu (biểu đồ nội lực $M, N, Q, T$, ứng suất chính), cơ học kết cấu (phân tích khung, dầm liên tục), các quy chuẩn về xác suất thống kê trong xác định cường độ đặc trưng của vật liệu và tải trọng.

3. Điểm khác biệt cơ bản giữa tài liệu này và giáo trình bê tông cốt thép dân dụng là gì?

Tài liệu tập trung vào kết cấu thủy công với việc áp dụng các hệ số an toàn cấp công trình ($k_n$ từ 1,15 đến 1,25), bổ sung chỉ tiêu mác bê tông chịu kéo ($K$), tính toán kiểm tra điều kiện không cho phép nứt dưới áp lực nước, kiểm tra độ bền mỏi dưới tải trọng rung động lặp lại và phân tích các dạng tải trọng thủy lực (thấm, sóng, nước va, bùn cát).

4. Làm sao để sử dụng các công thức tính toán trong tài liệu một cách chính xác?

Cần chú ý hệ đơn vị quy đổi giữa MPa, $\text{daN/cm}^2$ và $\text{kN/cm}^2$ được nêu trong các ví dụ mẫu; luôn kiểm tra các điều kiện biên của công thức (ví dụ điều kiện hạn chế chiều cao vùng nén $\xi \le \xi_r$, điều kiện bố trí cốt kép $x \ge 2a'$ hay giới hạn góc $\text{tg}\beta$ từ 0,5 đến 1,5 trong bài toán tính cắt).

5. Có tài liệu bổ trợ nào cần sử dụng kèm theo?

Cần sử dụng kèm các Phụ lục tra cứu trong Sổ tay Kỹ thuật Thủy lợi - Tập 2 (như Phụ lục 2-2 về bảng tra hệ số $A, \xi, \gamma$; Phụ lục 2-4 về diện tích và trọng lượng cốt thép; Phụ lục 2-5 về tương quan mác bê tông cũ và mới) cùng các văn bản tiêu chuẩn gốc: TCVN 4116-1985, TCXDVN 285-2002, TCVN 6025-1995.

Kết luận

Tài liệu "Kết cấu bê tông cốt thép: Hướng dẫn thiết kế và tính toán" của GS. Nguyễn Đình Cống là tài liệu chuyên khảo mang giá trị học thuật và thực tiễn cao trong lĩnh vực công trình thủy lợi. Nội dung giáo trình cung cấp phương pháp luận chặt chẽ từ nguyên lý cơ bản đến các thuật toán tính toán cụ thể cho từng loại cấu kiện chịu lực phức tạp. Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững hệ thống chỉ tiêu cơ lý vật liệu, phương pháp trạng thái giới hạn, tiếp nối bằng việc thực hành các bài toán cấu kiện cơ bản (uốn, nén, kéo, cắt) trước khi đi sâu vào các bài toán chịu lực cục bộ và thiết kế bản vẽ thi công.
