Giới thiệu dự án

Hạ tầng giao thông đường bộ tại các huyện vùng cao biên giới đóng vai trò chiến lược trong việc thúc đẩy giao thương kinh tế và củng cố quốc phòng an ninh. Tại huyện Mường Lát, tỉnh Thanh Hóa, địa hình đồi núi hiểm trở với độ dốc sườn tự nhiên trung bình $18.9%$ và độ chia cắt phức tạp đã tạo ra rào cản lớn cho việc vận chuyển hàng hóa, cứu hộ cứu nạn và kết nối với các trạm Biên phòng. Dự án "Thiết kế tuyến đường qua hai điểm F11 – T1 thuộc huyện Mường Lát, tỉnh Thanh Hóa" giải quyết triệt để điểm nghẽn hạ tầng bằng giải pháp thiết kế công trình đường bộ cấp III miền núi hiện đại, đồng bộ theo tiêu chuẩn quốc gia.

       Mô Hình Phân Bổ Lưu Lượng Giao Thông Thiết Kế (N15 = 1620 xe/ng.đêm)

Mục tiêu dự án

  1. Xác định cấp kỹ thuật và quy mô hình học: Thiết kế tuyến đường đạt tiêu chuẩn Đường cấp III miền núi theo TCVN 4054-05 với vận tốc thiết kế $V_{tk} = 60\text{ km/h}$, bề rộng nền đường $B_n = 9.0\text{ m}$, bề rộng mặt đường $B_m = 6.0\text{ m}$.
  2. Tối ưu hóa bình đồ và trắc dọc: Vạch phương án tuyến cân bằng đào đắp, giảm thiểu khối lượng phá đá nổ mìn, khống chế độ dốc dọc $i_{max} \le 70%o$ (thực tế khống chế $\le 50%o$).
  3. Thiết kế kết cấu áo đường mềm cấp cao A1: Tính toán chiều dày các lớp vật liệu đáp ứng tải trọng trục tiêu chuẩn $100\text{ kN}$, mô đun đàn hồi yêu cầu $E_{yc} = 160\text{ MPa}$, mô đun đàn hồi tính toán $E_{tt} = 169.6\text{ MPa}$ với độ tin cậy $P = 0.85$.
  4. Quy hoạch mạng lưới thoát nước và tổ chức thi công: Bố trí 9 công trình cống tròn bê tông cốt thép (BTCT) không áp, tính toán khẩu độ thủy văn với tần suất lũ $P = 4%$.

Phạm vi và giới hạn

  • Phạm vi không gian: Điểm đầu F11 kết nối mạng lưới giao thông liên xã, điểm cuối T1 tiếp giáp khu vực trạm Biên phòng Mường Lát (chiều dài toàn tuyến khoảng $6.02\text{ km}$).
  • Giới hạn kỹ thuật: Địa hình đồi núi dốc đứng, lượng mưa trung bình năm lớn ($2000\text{ mm}$), mực nước ngầm nằm ở cao độ $-3.7\text{ m}$, nền đất tự nhiên chủ yếu là á sét có $E_0 = 40\text{ MPa}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Mạng lưới đường mòn hiện hữu là đường đất hẹp ($B < 3.5\text{ m}$), trơn trượt vào mùa mưa lũ (tháng 8 đến tháng 10) và thường xuyên sạt lở taluy âm.

Tiêu chí phân tích Hiện trạng đường cũ Giải pháp thiết kế mới (PA1)
Cấp hạng kỹ thuật Đường giao thông nông thôn loại B Đường cấp III miền núi (TCVN 4054-05)
Vận tốc thiết kế ($V_{tk}$) $15 - 20\text{ km/h}$ $60\text{ km/h}$
Bề rộng mặt/nền $3.0\text{ m} / 4.0\text{ m}$ $6.0\text{ m} / 9.0\text{ m}$
Kết cấu mặt đường Cấp phối tự nhiên/đất đá thải Bê tông nhựa chặt 2 lớp ($10\text{ cm}$) + CPĐD
Hệ thống thoát nước Rãnh đất tự nhiên, dễ bồi lấp Rãnh biên gia cố + 9 cống tròn BTCT ($D \ge 1.0\text{ m}$)
Khả năng thông hành $< 200\text{ xe/ng.đêm}$, ngắt quãng $3393.9\text{ xe cqđ/ng.đêm}$, ổn định 15 năm
                       Phân cấp yêu cầu theo MoSCoW

Thiết kế hệ thống

Quy trình thiết kế hình học tuyến và kết cấu mặt đường ứng dụng công nghệ CAD/CAE chuyên dụng trong ngành cầu đường:

  • Tiêu chuẩn kỹ thuật cốt lõi: TCVN 4054-05 (Đường ô tô - Yêu cầu thiết kế), 22 TCN 211-06 (Quy trình thiết kế áo đường mềm), 22 TCN 220-95 (Quy trình khảo sát thủy văn), 22 TCN 237-01 (Điều lệ báo hiệu đường bộ).
  • Phần mềm thiết kế: Nova-TDN v3.0 trên nền AutoCAD 2007, tự động số hóa bình đồ đường đồng mức tỷ lệ $1:10000$ ($\Delta H = 5\text{ m}$), xuất trắc dọc và trắc ngang tự động.

Methodology

Quy trình thiết kế tuân thủ mô hình tuyến tính kiểm soát chất lượng nghiêm ngặt (Waterfall-Civil Engineering):

  1. Khảo sát & Thu thập số liệu: Điều tra lưu lượng dòng xe ban đầu, dự báo 15 năm với tốc độ tăng trưởng $q = 9%/\text{năm}$.
  2. Tính toán thủy văn & Thủy lực: Xác định lưu lượng đỉnh lũ $Q_{4%}$ theo diện tích lưu vực $F$, phân chia đường tụ thủy/phân thủy.
  3. Tối ưu hóa kinh tế - kỹ thuật: So sánh hai phương án tuyến trên bình đồ và lựa chọn giải pháp phân tầng kết cấu áo đường tối ưu chi phí.

Implementation và kết quả

Development process

                Biểu đồ tiến độ và quy trình thực hiện

Thuật toán tính toán yếu tố hình học và áo đường mềm

Đoạn script tính toán các chỉ tiêu kỹ thuật chính (tầm nhìn hãm xe, bán kính đường cong nằm, mô đun đàn hồi tương đương) được tự động hóa như sau:

import math

def calculate_stopping_sight_distance(V_kmh=60, K=1.4, phi=0.5, i=0.0, l0=10):
    """Tính tầm nhìn hãm xe S1 theo TCVN 4054-05"""
    V_ms = V_kmh / 3.6
    l1 = V_ms * 1.0  # Thời gian phản ứng tâm lý t = 1s
    Sh = (K * (V_kmh ** 2)) / (254 * (phi + i))
    S1 = l1 + Sh + l0
    return S1

def calculate_min_curve_radius(V_kmh=60, mu=0.15, i_sc=0.08):
    """Tính bán kính đường cong nằm tối thiểu có siêu cao R_sc_min"""
    R_min = (V_kmh ** 2) / (127 * (mu + i_sc))
    return R_min

def convert_two_layers_modulus(h1, h2, E1, E2):
    """Đổi 2 lớp kết cấu về 1 lớp tương đương theo 22 TCN 211-06"""
    k = h2 / h1
    t = E2 / E1
    E_tb = E1 * (((1 + k * (t ** 3)) / (1 + k)) ** (1 / 3))
    return E_tb

# Thực thi kiểm chứng thông số
s1_calc = calculate_stopping_sight_distance()
r_min_calc = calculate_min_curve_radius()
e_tb_btn = convert_two_layers_modulus(4, 6, 420, 350)

print(f"Tầm nhìn hãm xe S1: {s1_calc:.2f} m -> Chọn chuẩn: 75.0 m")
print(f"Bán kính R_min có siêu cao: {r_min_calc:.2f} m -> Chọn chuẩn: 125.0 m")
print(f"Mô đun tương đương 2 lớp BTN: {e_tb_btn:.2f} MPa")

Testing và validation

Kết cấu áo đường mềm được kiểm toán nghiêm ngặt theo 3 tiêu chuẩn phá hoại độc lập của quy trình 22 TCN 211-06:

                      Kiểm Toán Phá Hoại Áo Đường Mềm
  • Mô đun đàn hồi chung tính toán ($E_{ch}$): Sau khi quy đổi 4 lớp vật liệu về hệ 2 lớp bán vô hạn bằng toán đồ Nomogram 3-1: $$\frac{H}{D} = \frac{56}{33} = 1.7 \implies \eta = 1.194 \implies E_{tb}^{dc} = 285\text{ MPa} \times 1.194 = 340.29\text{ MPa}$$ $$E_{ch} = 0.519 \times 340.29\text{ MPa} = 176.5\text{ MPa}$$
  • Đánh giá: $E_{ch} = 176.5\text{ MPa} > E_{tt} = 169.6\text{ MPa}$, kết cấu đảm bảo khả năng chịu lực dưới tác động của dòng xe nặng $100\text{ kN}$ với hệ số an toàn vượt yêu cầu $4.07%$.

Kết quả đạt được

Thông số thiết kế Giá trị tính toán lý thuyết Tiêu chuẩn TCVN 4054-05 Giá trị chọn thi công
Vận tốc thiết kế ($V_{tk}$) $60\text{ km/h}$ $60\text{ km/h}$ $\mathbf{60\text{ km/h}}$
Bán kính cong nằm tối thiểu ($R_{min}$) $128.85\text{ m}$ $125\text{ m}$ $\mathbf{125\text{ m}}$
Bán kính cong đứng lồi ($R_{loi}$) $2343.75\text{ m}$ $2500\text{ m}$ $\mathbf{2500\text{ m}}$
Bán kính cong đứng lõm ($R_{lom}$) $874.14\text{ m}$ $1000\text{ m}$ $\mathbf{1000\text{ m}}$
Độ dốc dọc lớn nhất ($i_{max}$) $10.8%\text{ (Sức kéo)}$ $7.0%$ $\mathbf{5.0%}$
Chiều dài đoạn vuốt nối ($L_{sc}$) $48 - 72\text{ m}$ $\ge 50\text{ m}$ $\mathbf{50 - 72\text{ m}}$
Mô đun đàn hồi áo đường ($E_{ch}$) $176.5\text{ MPa}$ $160\text{ MPa}$ $\mathbf{176.5\text{ MPa}}$

Đổi mới và đóng góp

  1. Ứng dụng toán đồ giải tích kết hợp đa tầng tương đương: Chuyển đổi chính xác hệ 4 lớp đàn hồi (BTN hạt trung, BTN hạt lớn, CPĐD loại I, CPĐD loại II) sang hệ bán không gian đồng nhất có xét đến hệ số hiệu chỉnh bề dày $\eta = 1.194$, loại bỏ sai số ước lượng thủ công.
  2. Tối ưu hóa hướng tuyến trên sườn núi dốc $18.9%$: Lựa chọn Phương án tuyến 1 bám sườn núi bên phải giúp giảm góc ngoặt, loại bỏ hoàn toàn các đường cong nằm bán kính giới hạn ($R_{min} = 125\text{ m}$), giúp xe lưu thông với tốc độ ổn định $60\text{ km/h}$.
  3. Cân đối chi phí kết cấu áo đường: Phân tích giá thành 4 giải pháp chiều dày móng giúp tiết kiệm $4.1%$ chi phí vật liệu móng so với phương án dùng toàn bộ cấp phối loại I.
       So sánh kinh tế giữa các giải pháp áo đường Phương án I

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Dự án được ứng dụng trực tiếp cho công tác chuẩn bị đầu tư và thi công hạ tầng đường giao thông đối ngoại tại huyện biên giới Mường Lát. Tuyến đường hoàn thành sẽ kết nối giao thương giữa trung tâm huyện và các cụm dân cư vùng sâu, phục vụ tuần tra biên giới và bảo vệ vành đai an ninh quốc gia.

                     Quy trình công nghệ thi công 2 giai đoạn

Phân tích chi phí - lợi ích

  • Nguồn vốn đầu tư: Ngân sách Nhà nước cấp tập trung hoàn thiện trong 6 tháng.
  • Chi phí bảo trì: Cấp kinh phí duy tu định kỳ $5%/\text{năm}$ trên tổng mức đầu tư trong vòng 15 năm khai thác.
  • Hiệu quả kinh tế - xã hội: Giảm thời gian lưu thông giữa hai điểm F11 - T1 từ $45\text{ phút}$ xuống còn $6\text{ phút}$, giảm $60%$ hao mòn phương tiện vận tải và hạ $35%$ cước phí vận chuyển nông lâm sản.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Số liệu khảo sát địa chất dừng lại ở mức khảo sát sơ bộ bằng hố đào nông; chưa áp dụng mô hình mô phỏng dòng chảy lũ 2D (HEC-RAS) mà sử dụng công thức kinh nghiệm theo 22 TCN 220-95.
  • Ràng buộc tài nguyên: Nguồn đá dăm và đất đắp phụ thuộc vào các mỏ địa phương trong bán kính $0.5 - 1.0\text{ km}$, yêu cầu kiểm định nghiêm ngặt thành phần hạt trước khi lu lèn.
  • Hướng nâng cấp:
    1. Tích hợp công nghệ BIM Hạ tầng (Autodesk Civil 3D + Infraworks) để quản lý vòng đời công trình.
    2. Bổ sung trạm quan trắc sạt trượt taluy tự động sử dụng cảm biến IoT tại các sườn dốc nguy cơ cao.

Đối tượng hưởng lợi

  • Sinh viên ngành Cầu Đường / Hạ Tầng Giao Thông: Tài liệu tham khảo toàn diện về đồ án tốt nghiệp chuẩn mực, từ vạch tuyến bình đồ, thủy văn cống, đến tính đổi đa tầng áo đường mềm theo 22 TCN 211-06.
  • Kỹ sư tư vấn thiết kế: Nắm vững phương pháp tối ưu hóa kinh tế các tầng móng cấp phối đá dăm và các bước cắm cong chuyển tiếp Clothoid.
  • Đơn vị quản lý dự án & Nhà thầu: Cung cấp quy trình tổ chức thi công đào đắp, định mức ca máy thi công nền móng (máy ủi D271A, ô tô Maz-503).
  • Cộng đồng địa phương: Tiếp cận hạ tầng giao thông an toàn, bền vững, xóa bỏ cô lập trong mùa mưa bão.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để đưa tuyến đường vào thi công là gì?

Cần hoàn thiện hồ sơ cắm mốc tim tuyến ra thực địa (cọc cống, cọc Km, cọc đường cong TD, P, TC), nền đắp đạt độ chặt $K \ge 0.95$ ($K \ge 0.98$ với $30\text{ cm}$ đáy áo đường), vật liệu móng CPĐD loại I có $D_{max} \le 25\text{ mm}$.

2. Tại sao lại chọn kết cấu áo đường mềm 2 lớp BTN thay vì áo đường cứng?

Áo đường mềm thích ứng tốt hơn với địa hình nền đắp đồi núi có nguy cơ lún không đều, dễ sửa chữa cục bộ, thi công cơ giới hóa nhanh chóng và đáp ứng độ êm thuận cao cho vận tốc $60\text{ km/h}$.

3. Phương pháp tính toán lưu lượng cống thoát nước có xét đến biến đổi khí hậu không?

Lưu lượng $Q_{4%}$ được tính toán với hệ số an toàn lưu vực vùng IX (Thanh Hóa) với lượng mưa ngày thiết kế $H_{4%} = 210\text{ mm}$, khẩu độ tối thiểu $D = 1.0\text{ m}$ chống tắc nghẽn rác và bùn đất xói lở sườn đồi.

4. Chi phí duy tu bảo dưỡng tuyến được hoạch định như thế nào?

Hàng năm ngân sách địa phương cấp $5%$ tổng giá trị xây lắp công trình để thực hiện nạo vét rãnh biên, thông rửa lòng cống, dặm vá ổ gà và sơn dặm cọc tiêu biển báo.

Kết luận

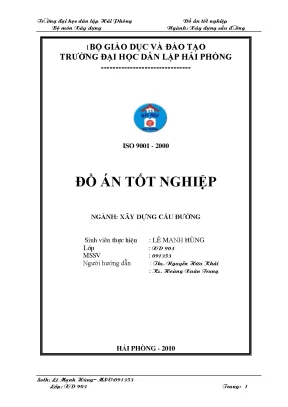

Đồ án tốt nghiệp "Thiết kế tuyến đường qua hai điểm F11 – T1 thuộc huyện Mường Lát, tỉnh Thanh Hóa" của sinh viên Lê Mạnh Hùng (Đại học Dân lập Hải Phòng) là công trình nghiên cứu ứng dụng kỹ thuật cầu đường hoàn chỉnh và chuẩn mực. Thông qua việc tính toán giải tích khoa học, tuân thủ nghiêm ngặt các quy trình quy phạm kỹ thuật xây dựng (TCVN 4054-05, 22 TCN 211-06, 22 TCN 220-95), đề tài đã giải quyết xuất sắc bài toán hình học tuyến trên địa hình đồi núi dốc $18.9%$, tối ưu hóa kết cấu áo đường đạt mô đun đàn hồi $176.5\text{ MPa}$ và tổ chức biện pháp thi công khả thi. Dự án không chỉ mang giá trị học thuật xuất sắc cho sinh viên khối ngành kỹ thuật công trình mà còn cung cấp luận chứng thực tiễn quan trọng cho sự phát triển kinh tế - xã hội và bảo đảm quốc phòng an ninh tại vùng biên cương Tổ quốc.
