Hệ Thống Thu Phát Băng Hẹp Dải Tần UHF Có Khả Năng Thay Đổi Tham Số và Các Dạng Điều Chế

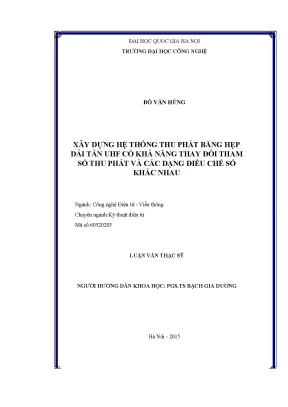

Luận văn thạc sĩ kỹ thuật nghiên cứu xây dựng hệ thống thu phát băng hẹp dải tần uhf có khả năng thay đổi tham số thu phát và các dạng, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Đỗ Văn Hùng
• Người hướng dẫn: PGS.TS Bạch Gia Dương
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Điện Tử - Viễn Thông
• Đề tài: Hệ Thống Thu Phát Băng Hẹp Dải Tần UHF: Nâng Cao Hiệu Suất và Độ Tin Cậy
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng Quan Hệ Thống Thu Phát Băng Hẹp UHF Giới Thiệu

Hệ thống thu phát băng hẹp dải tần UHF đóng vai trò quan trọng trong nhiều ứng dụng, từ vật liên kết Internet (IoT) đến các hệ thống điều khiển từ xa và an ninh. Hệ thống này nổi bật với khả năng truyền dữ liệu ổn định, hiệu quả năng lượng cao và phạm vi phủ sóng rộng, tạo điều kiện thuận lợi cho việc xây dựng các mạng lưới kết nối trên diện rộng. Việc nghiên cứu và phát triển các hệ thống thu phát băng hẹp UHF hiệu quả và tin cậy là một lĩnh vực đầy tiềm năng, hứa hẹn mang lại nhiều lợi ích thiết thực cho xã hội. Tài liệu gốc nhấn mạnh tầm quan trọng của việc "xây dựng hệ thống thu phát băng hẹp dải tần UHF có khả năng thay đổi tham số thu phát và các dạng điều chế số khác nhau", cho thấy sự linh hoạt và khả năng tùy biến cao của hệ thống.

1.1. Ưu Điểm Nổi Bật của Hệ Thống UHF Băng Hẹp

Hệ thống UHF băng hẹp mang lại nhiều lợi ích so với các công nghệ khác. Khả năng truyền dẫn xa hơn với cùng một mức công suất phát. Ít bị ảnh hưởng bởi nhiễu hơn so với các băng tần khác, đảm bảo độ tin cậy cao hơn. Tiêu thụ điện năng thấp, kéo dài tuổi thọ pin cho các thiết bị di động. Thích hợp cho nhiều ứng dụng khác nhau, từ giám sát đến điều khiển. Chi phí triển khai và bảo trì thấp hơn so với các hệ thống phức tạp.

1.2. Các Ứng Dụng Tiêu Biểu của Hệ Thống Thu Phát UHF

Hệ thống thu phát UHF được sử dụng rộng rãi trong nhiều lĩnh vực. Trong công nghiệp, chúng được dùng cho hệ thống SCADA, giúp giám sát và điều khiển các thiết bị từ xa. Trong lĩnh vực an ninh, chúng được sử dụng trong các hệ thống báo động và giám sát. Trong IoT, chúng được dùng để kết nối các thiết bị thông minh trong nhà và thành phố. Các công nghệ như LTE-M, NB-IoT, LoRaWAN, và Sigfox đều tận dụng dải tần UHF để cung cấp kết nối cho các thiết bị IoT.

1.3. Thách Thức trong Phát Triển Hệ Thống Thu Phát UHF Băng Hẹp

Mặc dù có nhiều ưu điểm, việc phát triển hệ thống thu phát UHF băng hẹp cũng đối mặt với một số thách thức. Môi trường truyền dẫn có thể gây ra nhiễu và méo, ảnh hưởng đến chất lượng tín hiệu. Thiết kế antenna UHF hiệu quả đòi hỏi kiến thức chuyên sâu về kỹ thuật tần số vô tuyến (RF). Vấn đề bảo mật cũng cần được quan tâm để ngăn chặn các cuộc tấn công mạng. Chi phí phát triển và triển khai cần được kiểm soát để đảm bảo tính khả thi của dự án.

II. Cách Giải Quyết Vấn Đề Nhiễu và Méo Tín Hiệu UHF Hiệu Quả

Để đảm bảo hiệu suất và độ tin cậy của hệ thống thu phát băng hẹp UHF, việc giảm thiểu nhiễu và méo tín hiệu là vô cùng quan trọng. Có nhiều phương pháp có thể được áp dụng, từ việc sử dụng các kỹ thuật điều chế và giải điều chế tiên tiến đến việc triển khai các lược đồ mã hóa kênh mạnh mẽ. Việc lựa chọn môi trường truyền dẫn phù hợp và sử dụng các bộ lọc UHF chất lượng cao cũng đóng vai trò then chốt. Các kỹ thuật như "điều chế số" (theo tài liệu gốc) cần được nghiên cứu và áp dụng một cách bài bản.

2.1. Sử Dụng Kỹ Thuật Điều Chế và Giải Điều Chế Tiên Tiến

Các kỹ thuật điều chế và giải điều chế như FSK, PSK, và QAM có thể giúp cải thiện hiệu suất truyền dẫn và giảm thiểu ảnh hưởng của nhiễu. Việc lựa chọn kỹ thuật phù hợp phụ thuộc vào các yêu cầu cụ thể của ứng dụng, bao gồm tốc độ dữ liệu, phạm vi phủ sóng, và mức độ chịu nhiễu.

2.2. Triển Khai Các Lược Đồ Mã Hóa Kênh Mạnh Mẽ

Các lược đồ mã hóa kênh như mã sửa sai (FEC) có thể giúp phát hiện và sửa lỗi trong quá trình truyền dẫn, cải thiện tỷ lệ lỗi bit (BER) và tăng độ tin cậy của hệ thống. Các lược đồ mã hóa tiên tiến như mã LDPC và mã Turbo cung cấp hiệu suất vượt trội so với các lược đồ truyền thống.

2.3. Tối Ưu Hóa Môi Trường Truyền Dẫn và Sử Dụng Bộ Lọc UHF

Việc lựa chọn môi trường truyền dẫn ít nhiễu và sử dụng các bộ lọc UHF chất lượng cao có thể giúp loại bỏ các tín hiệu không mong muốn và cải thiện tỷ lệ tín hiệu trên nhiễu (SNR). Các bộ lọc phải được thiết kế cẩn thận để đảm bảo rằng chúng không làm suy giảm tín hiệu mong muốn.

III. Phương Pháp Tối Ưu Công Suất Phát và Độ Nhạy Thu UHF

Việc cân bằng giữa công suất phát và độ nhạy thu là rất quan trọng để tối ưu hóa hiệu suất và khoảng cách truyền dẫn của hệ thống thu phát băng hẹp UHF. Công suất phát cần đủ mạnh để tín hiệu có thể đến được đích, nhưng không quá lớn để tránh gây nhiễu cho các thiết bị khác. Độ nhạy thu cần đủ cao để có thể nhận được các tín hiệu yếu, nhưng không quá nhạy để tránh bị nhiễu bởi các tín hiệu không mong muốn. Việc thiết kế hệ thống UHF cần chú trọng đến các yếu tố này.

3.1. Điều Chỉnh Công Suất Phát Tối Ưu Cho Từng Ứng Dụng

Mức công suất phát cần được điều chỉnh phù hợp với từng ứng dụng cụ thể. Đối với các ứng dụng tầm ngắn, công suất thấp có thể đủ, giúp tiết kiệm năng lượng và giảm thiểu nhiễu. Đối với các ứng dụng tầm xa, công suất cao hơn có thể cần thiết, nhưng cần được kiểm soát để tránh vi phạm các quy định về tần số vô tuyến (RF).

3.2. Sử Dụng Bộ Khuếch Đại Tạp Âm Thấp LNA Hiệu Quả

Việc sử dụng bộ khuếch đại tạp âm thấp (LNA) ở phía thu có thể giúp cải thiện độ nhạy thu của hệ thống bằng cách khuếch đại các tín hiệu yếu mà không làm tăng đáng kể mức nhiễu. LNA cần được thiết kế cẩn thận để đảm bảo rằng nó có tạp âm thấp và độ ổn định cao. Tài liệu gốc đề cập đến việc "tích hợp với bộ khuếch đại tạp âm thấp băng tần UHF", nhấn mạnh tầm quan trọng của yếu tố này.

3.3. Thiết Kế Antenna UHF Phù Hợp với Yêu Cầu

Thiết kế antenna UHF phù hợp đóng vai trò quan trọng trong việc tối ưu hóa công suất phát và độ nhạy thu. Antenna cần có độ lợi cao, băng thông rộng, và khả năng chịu được các điều kiện môi trường truyền dẫn khắc nghiệt. Cần xem xét các yếu tố như kích thước, hình dạng, và vị trí lắp đặt antenna.

IV. Bí Quyết Thiết Kế Hệ Thống Thu Phát UHF Tiết Kiệm Năng Lượng

Trong nhiều ứng dụng, đặc biệt là các ứng dụng di động và IoT, việc tiết kiệm năng lượng là một yếu tố quan trọng. Hệ thống thu phát băng hẹp UHF có thể được thiết kế để tiêu thụ ít năng lượng bằng cách sử dụng các kỹ thuật như điều chế công suất thấp, chế độ ngủ sâu, và giao thức truyền thông hiệu quả. Tuổi thọ pin dài hơn cho phép các thiết bị hoạt động lâu hơn mà không cần thay pin hoặc sạc lại.

4.1. Sử Dụng Kỹ Thuật Điều Chế Công Suất Thấp

Các kỹ thuật điều chế như GFSK và MSK có thể giúp giảm thiểu công suất tiêu thụ bằng cách giảm thiểu sự thay đổi công suất trong quá trình truyền dẫn. Các kỹ thuật này đặc biệt hữu ích cho các ứng dụng yêu cầu tuổi thọ pin dài.

4.2. Triển Khai Chế Độ Ngủ Sâu Để Giảm Tiêu Thụ Điện

Các thiết bị UHF có thể được thiết kế để chuyển sang chế độ ngủ sâu khi không hoạt động, giảm thiểu đáng kể công suất tiêu thụ. Khi cần truyền dữ liệu, thiết bị có thể nhanh chóng thức dậy và trở lại trạng thái hoạt động.

4.3. Tối Ưu Giao Thức Truyền Thông Để Giảm Thời Gian Hoạt Động

Các giao thức truyền thông cần được tối ưu hóa để giảm thiểu thời gian hoạt động của thiết bị và giảm thiểu công suất tiêu thụ. Các giao thức như LoRaWAN và Sigfox được thiết kế đặc biệt để tiết kiệm năng lượng trong các ứng dụng IoT.

V. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Hệ Thống UHF

Nhiều nghiên cứu đã chứng minh hiệu quả của hệ thống thu phát băng hẹp UHF trong các ứng dụng thực tế. Các kết quả cho thấy rằng hệ thống này có thể đạt được khoảng cách truyền dẫn xa, độ tin cậy cao, và hiệu suất năng lượng tốt. Các nghiên cứu cũng đã khám phá các phương pháp mới để cải thiện hiệu suất của hệ thống, chẳng hạn như sử dụng các kỹ thuật mã hóa kênh tiên tiến và tối ưu hóa thiết kế antenna UHF. Tên đề tài "Xây dựng hệ thống thu phát băng hẹp dải tần UHF" trong tài liệu gốc chính là minh chứng cho sự quan tâm đến lĩnh vực này.

5.1. Kết Quả Nghiên Cứu Về Khoảng Cách Truyền Dẫn UHF Băng Hẹp

Các nghiên cứu đã chỉ ra rằng hệ thống UHF băng hẹp có thể đạt được khoảng cách truyền dẫn xa hơn so với các công nghệ khác. Trong một số trường hợp, khoảng cách có thể lên đến vài chục kilômét trong môi trường mở.

5.2. Đánh Giá Độ Tin Cậy của Hệ Thống UHF Trong Môi Trường Thực Tế

Các thử nghiệm thực tế đã chứng minh độ tin cậy cao của hệ thống UHF trong các điều kiện khác nhau. Hệ thống có thể hoạt động ổn định trong môi trường có nhiễu và méo tín hiệu.

5.3. Ứng Dụng Của Hệ Thống UHF trong Mạng Cảm Biến Không Dây WSN

Hệ thống UHF được sử dụng rộng rãi trong các mạng cảm biến không dây (WSN) để thu thập dữ liệu từ các cảm biến và truyền chúng đến một trung tâm xử lý. Hiệu suất năng lượng cao của hệ thống cho phép các cảm biến hoạt động trong thời gian dài mà không cần thay pin.

VI. Tương Lai và Xu Hướng Phát Triển Hệ Thống UHF Băng Hẹp

Hệ thống thu phát băng hẹp UHF tiếp tục phát triển và hoàn thiện để đáp ứng nhu cầu ngày càng tăng của các ứng dụng khác nhau. Các xu hướng phát triển chính bao gồm việc sử dụng các công nghệ mã hóa kênh tiên tiến hơn, tối ưu hóa thiết kế antenna UHF, và phát triển các giao thức truyền thông hiệu quả hơn. Bên cạnh đó, sự tích hợp của UHF với các công nghệ khác, như 5G và AI, hứa hẹn mang lại nhiều khả năng mới và thú vị.

6.1. Phát Triển Các Công Nghệ Mã Hóa Kênh Tiên Tiến

Việc phát triển các công nghệ mã hóa kênh tiên tiến hơn sẽ giúp cải thiện độ tin cậy và hiệu suất của hệ thống. Các kỹ thuật như mã LDPC và mã Turbo đang được nghiên cứu và ứng dụng rộng rãi.

6.2. Tối Ưu Thiết Kế Antenna UHF Để Tăng Hiệu Suất

Việc tối ưu hóa thiết kế antenna UHF sẽ giúp tăng hiệu suất và khoảng cách truyền dẫn của hệ thống. Các kỹ thuật như antenna MIMO và beamforming đang được sử dụng để cải thiện hiệu suất antenna.

6.3. Tích Hợp UHF Với Các Công Nghệ Mới Nổi Như 5G và AI

Việc tích hợp UHF với các công nghệ mới nổi như 5G và AI sẽ mở ra nhiều khả năng mới và thú vị. Ví dụ, UHF có thể được sử dụng để cung cấp kết nối cho các thiết bị IoT trong mạng 5G, và AI có thể được sử dụng để tối ưu hóa hiệu suất của hệ thống.

Trích đoạn nội dung tài liệu

Chương 1 –Tổng quan hệ thống 1.1 Hệ thống thông tin biển Hiện nay trên thế giới và Việt nam ta ,tất cả các phương tiện giao thông trên biển đều phải trang bị các thiết bị thông tin thu phát các tín hiệu nhận dạng, thu phát các tín hiệu cứu nạn và tín hiệu cấp cứu. Để quản lý tầu thuyền giao thông trên biển hiệp hội hang hải quốc tế có các qui định rất chặt chẽ về tần số làm việc, về cấu trúc mã tín hiệu sử dụng. Khi giao tiếp với các đài thông tin biển phải tuân thủ chặt chẽ theo các qui định của hiệp hội Hàng hải quốc tế. Đối với các tầu thuyền đánh bắt cá nằm trong vùng A1 (cách đất liền từ 20 tới 50 hải lý tương ứng với khoảng từ gần 40Km tới dưới 100Km).

Yêu cầu đề ít nhất phải trang bị các thiết bị thông tin có yêu cầu chặt chẽ về tần số làm việc trong dải tần HF và VHF với công suất phát từ 8W tới 30W. Đối với các phương tiện hoạt động ở vùng A2 (cách đất liền từ 150 tới 200 hải lý tương ứng với cự ly hoạt động từ gần 300 Km tới dưới 400 Km), yêu cầu các tầu phải trang bị máy thông tin công suất lớn lên tới 400W băng tần MF(Medium Frequency) và HF (High Frequency), tích hợp máy thu định vị vệ tinh GPS. Đối với vùng A2 yêu cầu phải có phao cứu hộ EPIRB phát tín hiệu báo nạn qua vệ tinh Cospas-sarsat ở tần số UHF 406MHz. Đối với vùng A3(nằm trong vùng phủ sóng của vệ tinh địa tinh Inmarsat từ 70 vĩ độ Bắc tới 70 vĩ độ Nam), các tầu thuyền ngoài thiết bị thu phát HF công suất lớn, nhất thiết phải trang bị thiết vị thu phát vệ tinh, phải trang bị phao cứu hộ hoạt động trên dải tần số UHF.

Trang bị các máy thu định vị vệ tinh GPS. Ở vùng A3 này khuyến khích trang bị máy thu phát qua vệ tinh Inmarsat. Các thiết bị thu phát thông tin trong các băng tần số MF, HF, VHF và UHF trang bị trên các tầu thuyền được hiện đại hóa và sản xuất công nghiệp. Tầu thuyền khi giao thông trên biển tránh được các thiệt hại khi gặp rủi ro, được trợ giúp và cứu nạn tại các vùng bất kỳ A1,A2,A3.

Các thiết bị thông tin trên biển tuân thủ nghiêm ngặt qui định của hàng hải quốc tế, tạo điều kiện quản lý các phương tiện giao thông trên biển và được cứu hộ cứu nạn khi cần thiết cũng như có thể nhận dạng chủ quyền và dẫn đường các phương tiện trên toàn cầu. Ở Việt nam, nhằm đảm bảo hiệu quả cao nhất cho công tác tuyên truyền ứng phó với thiên tai, tìm kiếm cứu nạn trên biển, Vishipel đang nghiên cứu để nâng cao chất lượng thu phát sóng, đồng thời đề xuất tăng thêm kênh phát để thông tin từ hệ thống Đài Thông tin duyên hải Việt Nam không chỉ tiếp cận với ngư dân, người đi biển qua băng tần HF tần số 7906 kHz. Với số lượng hơn 10.000 tàu cá của Việt Nam đang hoạt động trên biển, 7906 kHz đang là tần số có lưu lượng sử dụng dày đặc, có thể bị can nhiễu bất cứ lúc nào. Do vậy, cần có tần số bổ sung để thông tin đến với người đi biển được thông suốt, nhất là tại những vùng biển tần số 7906 kHz phủ sóng yếu.

Tuy nhiên, việc tăng thêm kênh phát, triển khai phát không phải là vấn đề lớn, mà khó khăn nằm ở việc đầu tư trang bị thiết bị thu sóng trên tàu cá. Vì vậy, cần có sự nghiên cứu và hỗ trợ của Nhà nước. TIEU LUAN MOI download : [e-mail] 3 Thời gian qua, 7906 kHz là tần số quen thuộc đối với ngư dân, người đi biển Việt Nam. Đây là kênh quan trọng cung cấp thông tin về dự báo thiên tai thời tiết biển, an toàn hàng hải (hướng dẫn an toàn cho tàu thuyền đánh bắt hải sản trên biển như hướng dẫn luồng lạch, vật nguy hiểm trôi trên biển, vùng biển nguy hiểm…).

Các thông tin được Hệ thống Đài thông tin duyên hải Việt Nam nhận trực tiếp từ Trung tâm Dự báo khí tượng thuỷ văn Trung ương, được phát ngay và liên tục trên tần số 7906 kHz với thời lượng 15 phút một phiên. Các tầu thuyền trên biển chủ yếu được trang bị hệ thống thông tin ICOM tần số trên băng tầnHF liên lạc 2 chiều với đất liền. Ngoài ra do ảnh hưởng môi trường truyền sóng biển có nhiều biến động, can nhiễu cho quá trình truyền sóng cũng như ảnh hưởng về công suất phát của thiết bị phát, ảnh hưởng về tần số làm việc, ảnh hưởng về độ nhạy của máy thu cũng như trang bị trên tầu chưa đồng bộ, cự ly liên lạc không ổn định, nhiều tầu thuyền đánh cá của ngư dân ra ngoài vùng phủ sóng HF, VHF mà thiết bị thông tin thu phát qua vệ tinh còn rất hạn chế, chưa đồng bộ trang bị máy thu GPS và tích hợp vào hệ thống thu phát dữ liệu về trạng thái của tầu thuyền. Hệ thống thu phát tín hiệu cấp cứu trên kênh VHF cho các tầu đánh cá nhỏ và vừa của ngư dân còn thiếu và chưa đồng bộ.

Hệ thống phát tín hiệu cấp cứu trên kênh tần số UHF (từ 400MHZ tới 1000MHz) còn chưa được trang bị, điện thoại qua vệ tinh chưa được sử dụng. Vừa qua tập đoàn viễn thông Viettel đã trang bị lắp đặt một loạt trạm BTS dọc bờ biển và kích hoạt gói cước dịch vụ di động See+ gọi và nhắn tin để giải quyết trang bị cho ngư dân sử dụng đàm thoại qua mạng di động khi ra khơi. Hệ thống cũng đáp ứng một phần nhu cầu cho ngư dân giao thông trên biển. Hệ thống làm việc trên băng tần qui hoạch cho mạng di động, trong vòng 2 tháng đã có 200.000 thuê bao đăng ký sử dụng dịch vụ See+ này.

Hệ thống hoạt động trên 2 băng tần dung cho điện thoại di động UHF từ 821 MHz tới 960 MHz và băng tần L từ 1710 MHz tới 2000 MHz. Tuy nhiên do hạn chế về công suất phát của các trạm BTS trên bờ biển, hạn chế về độ nhạy máy thu của điện thoại di động cũng như can nhiễu khi truyền sóng trên biển, cự ly liên lạc của hệ thống do Viettel cung cấp chỉ có thể đảm bảo liên lạc ở cự ly không quá 100Km và còn phụ thuộc vào nhiều yếu tố về biến môi trường trên biển. Hơn nữa, việc định vị tàu thuyền khi gập nạn cần cứu trợ còn khó khăn do không tích hợp định vị GPS và truyền số liệu tự động trên thiết bị thông tin liên lạc. Vấn đề đặt ra là cần làm chủ công nghệ thiết kế chế tạo, chủ động sản xuất ứng dụng sản phẩm, trang bị đại trà với giá thành hạ cho các tầu đánh cá của ngư dân.

Thiết bị thu phát thoại và dữ liệu VHF và băng S với công suất thiết kế nâng cao phù hợp, với độ nhạy máy thu thiết kế tối ưu, tích hợp GPS và truyền thông tin trạng thái của tầu thuyền trên biển, có khả năng thu phát qua vệ tinh VINASAT của Việt Nam sau này, chủ động cho hỗ trợ và tìm kiếm tàu thuyền bị nạn là nội dung nghiên cứu chính của đề tài. TIEU LUAN MOI download : [e-mail] 4 Vấn đề đặt ra là cần đưa giải pháp, xây dựng và làm chủ công nghệ thiết kế chế tạo hệ thống thu phát tín hiệu thông tin biển (âm thanh, tọa độ…) cho các tầu đánh cá của ngư dân. Thiết bị thu phát thoại và dữ liệu có công suất nâng cao phù hợp, với độ nhạy máy thu thiết kế tối ưu, tích hợp GPS và truyền thông tin trạng thái của tầu thuyền trên biển, có khả năng thu phát qua vệ tinh VINASAT của Việt Nam sau này, chủ động cho hỗ trợ và tìm kiếm tàu thuyền bị nạn.2 Xây dựng hệ thống thu phát băng hẹp dải tần UHF có khả năng thay đổi tham số thu phát và các dạng điều chế số khác nhau Transmit GPS TRANSMITTER Antenna Antenna Module ADF7021 HPA Filter GPS Display and Control Audio Processor Receive RECEIVER Antena LNA ADF7021 Signal Display Processor Monitor Control Audio Processor Hình 1. Sơ đồ hệ thống thu phát băng hẹp dải tần UHF a.

Bên phát:  Module GPS  Thu tín hiệu GPS và xuất ra dữ liệu tọa độ trước khi đưa vào module ADF  Module ADF7021  Nhận tín hiệu tọa độ, điều chế tín hiệu số và tạo tín hiệu RF TIEU LUAN MOI download : [e-mail] 5  Bộ khuếch đại công suất lớn  Trở kháng vào ra 50 Ohm  Hệ số khuếch đại và độ ổn định cao  Bộ lọc  Trở kháng vào ra 50 Ohm  Băng thông hẹp, tính triệt hài và nhiễu cao  Tỷ số sóng đứng thấp  Màn hình điều khiển và hiển thị  Điều khiển, thay đổi chế độ của ADF7021  Điều khiển và kiểm soát công suất phát  Hiển thị mức công suất phát, cảnh báo sóng dội  Tự động tắt khi có đột biến: quá dòng, quá áp, quá công suất dội…  Anten phát  Trở kháng 50 Ohm  Tỷ số sóng đứng thấp <= 1. Bên thu:  Anten thu  Bộ khuếch đại tạp âm thấp  Trở kháng vào ra 50 Ohm  Hệ số khuếch đại cao, ổn định  Tạp nhiễu thấp  Module ADF thu  Giải điều chế tín hiệu thu  Module xử lý tín hiệu  Nhận tín hiệu thu, xử lý tín hiệu trước khi đưa tới màn hình hiển thị  Màn hình hiển thị tọa độ  Hiển thị tọa độ phát  Màn hình điều khiển  Điều khiển IC ADF7201, giao tiếp với module xử lý tín hiệu  Hiển thị thông số thu c. Hoạt động của hệ thống: Máy phát (trên tầu): Module ADF7201 nhận tín hiệu tọa độ từ module GPS, sau đó mã hóa và tạo ra tín hiệu RF mang thông tin. Tín hiệu RF được khuếch đại công suất trước khi đưa tới bộ lọc và ăng ten phát.

Màn hình có nhiệm vụ hiển thị toàn bộ thông tin và kiểm soát thông số của máy phát. Máy thu (đất liền): Tín hiệu RF từ ăng ten thu được khuếch đại nhờ bộ LNA trước khi đưa tới modul ADF7201. ADF7201 có nhiệm vụ giải điều chế và đưa thông tin đến bộ xử lý tín hiệu. Module xử lý tín hiệu có nhiệm vụ tính toán và hiển thị tọa độ lên màn hình.

TIEU LUAN MOI download : [e-mail] 6 TIEU LUAN MOI download : [e-mail] 7 Chương 2 – Kỹ thuật phối hợp trở kháng 2.
