Giới thiệu dự án

Công nghệ chuỗi khối (Blockchain) và tiền mã hóa Bitcoin đã định hình lại bức tranh tài chính toàn cầu kể từ khi được công bố bởi Satoshi Nakamoto vào năm 2009. Cốt lõi của mạng lưới phi tập trung này là cơ chế đồng thuận Bằng chứng công việc (Proof-of-Work - PoW), trong đó các thợ đào (Miners) phải liên tục thực hiện hàng tỷ phép tính hàm băm kép SHA-256 ($SHA256(SHA256(\text{Block Header})) < \text{Target}$) nhằm tìm ra giá trị số ngẫu nhiên Nonce hợp lệ. Theo quy luật Halving sau mỗi 210.000 khối và cơ chế tự động điều chỉnh độ khó (Difficulty Adjustment) sau mỗi 2.016 khối, sự cạnh tranh tính toán ngày càng khốc liệt, đòi hỏi các hệ thống khai thác phải tối ưu hóa triệt để về tốc độ xử lý và hiệu suất năng lượng.

+-----------------------------------------------------------------------------+
|                            MẠNG LƯỚI BITCOIN (PoW)                          |
|                                                                             |
|  [Block Header 80 Bytes] ---> [ Double SHA-256 Core ] ---> (Hash < Target?) |
|       ^                                                           |         |
|       |                                                    KHÔNG  |  CÓ     |
|   (Nonce++) <-----------------------------------------------------+  |      |
|                                                                      v      |
|                                                              [ Golden Nonce ]|
+-----------------------------------------------------------------------------+

Vấn đề đặt ra là các bộ xử lý đa năng (CPU) và xử lý đồ họa (GPU) tiêu thụ điện năng rất lớn nhưng thông lượng băm trên mỗi Watt (Hash/Watt) không còn đáp ứng được bài toán kinh tế. Ngược lại, vi mạch chuyên dụng (ASIC) có hiệu năng cao nhưng chi phí phát triển ban đầu (NRE) rất đắt đỏ, không thể tái lập trình hay cập nhật thuật toán. Vi mạch logic khả trình (FPGA - Field-Programmable Gate Array) nổi lên như một giải pháp dung hòa hoàn hảo: vừa cho phép xử lý song song phần cứng ở tốc độ cao, vừa duy trì tính linh hoạt trong việc cấu hình và nâng cấp thuật toán.

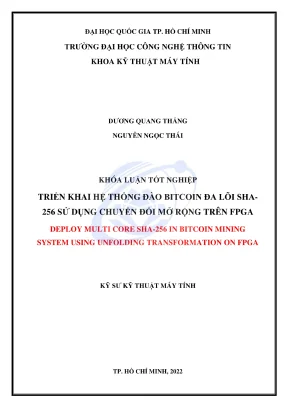

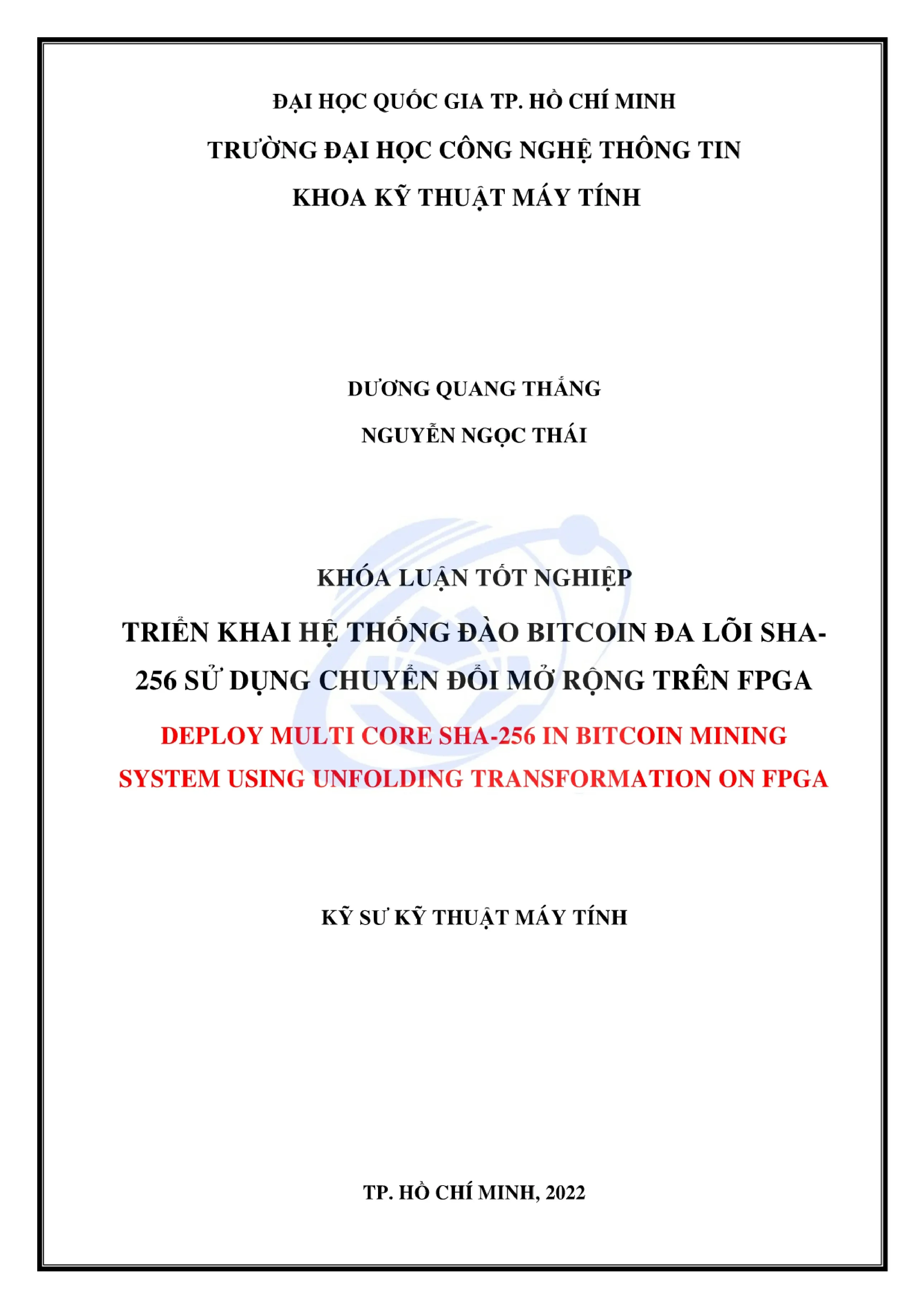

Đề tài "Triển khai hệ thống đào Bitcoin đa lõi SHA-256 sử dụng chuyển đổi mở rộng trên FPGA" được thực hiện tại Trường Đại học Công nghệ Thông tin – ĐHQG-HCM nhằm giải quyết triệt để bài toán tăng tốc hàm băm SHA-256 thông qua các mục tiêu cụ thể:

  1. Nghiên cứu và áp dụng kỹ thuật xử lý tín hiệu số chuyển đổi mở rộng hệ số 2 (Unfolding factor $J=2$) vào lõi SHA-256 để giảm 50% số chu kỳ lặp tính toán (từ 64 chu kỳ xuống 32 chu kỳ).
  2. Xây dựng kiến trúc máy đào đa nhân (Multicore Miner) bao gồm 32 lõi đơn hoạt động song song, phân chia không gian tìm kiếm Nonce $2^{32}$.
  3. Đóng gói hoàn chỉnh hệ thống trên vi mạch (System-on-Chip - SoC) theo chuẩn giao tiếp bus AXI4-Lite trên bo mạch phát triển Xilinx Virtex-7 VC707.
  4. Phát triển ứng dụng cầu nối Python trên máy tính chủ (Host PC) giao tiếp qua cổng UART để đồng bộ dữ liệu thời gian thực (Real-time) trực tiếp với các Mining Pool thực tế.

Phạm vi nghiên cứu tập trung vào tối ưu hóa vi kiến trúc phần cứng RTL trên chip FPGA Xilinx Virtex-7 XC7VX485T, thực hiện băm kép Double SHA-256 cho phần dữ liệu biến đổi của Block Header, đồng thời phân tích chi tiết hiệu năng và mức tiêu hao tài nguyên logic.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các giải pháp khai thác Bitcoin trên thị trường hiện nay có sự phân hóa rõ rệt về kiến trúc và hiệu năng:

Tiêu chí CPU (x86_64) GPU (NVIDIA/AMD) FPGA (Xilinx Virtex-7) ASIC (Bitmain/MicroBT)
Kiến trúc xử lý Tuần tự, đa luồng Song song khối lượng lớn (SIMD) Tùy biến đường ống RTL (Spatial) Phần cứng cố định tối ưu sâu
Hiệu suất năng lượng Rất thấp (< 0.1 MHash/W) Thấp (1 - 5 MHash/W) Cao (15 - 50 MHash/W) Cực cao (> 100 GHash/W)
Khả năng tái cấu hình Hoàn toàn Hoàn toàn (Firmware/Driver) Linh hoạt qua bitstream Cố định, không thể thay đổi
Chi phí triển khai Tận dụng phần cứng có sẵn Trung bình - Cao Trung bình Rất cao (yêu cầu đặt hàng lớn)
Thời gian ra mắt (TTM) Tức thì Tức thì Ngắn (tuần/tháng) Dài (1 - 2 năm thiết kế chip)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have: Lõi SHA-256 áp dụng Unfolding factor 2; Kiến trúc 32 lõi Miner chạy song song; Khối nén dữ liệu và sinh thông điệp đồng thời; Giao tiếp AXI4-Lite kết nối thanh ghi điều khiển.
  • Should have: Bộ giải mã trường nBits sang Target 256-bit tự động; Cơ chế tìm giá trị băm nhỏ nhất (Digest_min) trong 32 lõi trước khi so khớp ngưỡng.
  • Could have: Tiền xử lý 512-bit đầu của Block Header trên phần mềm để giảm tải cho phần cứng; Khả năng nạp Target tùy chỉnh để hạ độ khó kiểm thử.
  • Won't have: Tự động tăng ExtraNonce trên phần cứng (tác vụ này do phần mềm máy chủ quản lý).

Thiết kế hệ thống

Kiến trúc hệ thống tổng thể được thiết kế phân tầng từ cấp hệ thống xuống từng khối tính toán phần cứng:

+-----------------------------------------------------------------------------------+
| HOST PC (Ubuntu 20.04 LTS)                                                        |
|  [ Mining Pool (Stratum) ] <---> [ Python Bridge ] <=== (UART / AXI4-Lite) ===+   |
+-------------------------------------------------------------------------------|---+
                                                                                |
+-------------------------------------------------------------------------------v---+
| FPGA VIRTEX-7 VC707 (SoC)                                                         |
|  [ AXI4-Lite Slave Register Interface ]                                           |
|       |                                                                           |
|       +---> [ Target Decoder: T = nBitsMantissa * 2^(8*(exponent-3)) ]            |
|       |                                                                           |
|       +---> [ 32-Core Multicore Miner Engine ]                                    |
|               |                                                                   |
|               |---> Core #00: Double SHA-256 [Inst0 & Inst1] (Nonce 0x00000000..) |
|               |---> Core #01: Double SHA-256 [Inst0 & Inst1] (Nonce 0x08000000..) |
|               |      ...                                                          |
|               +---> Core #31: Double SHA-256 [Inst0 & Inst1] (Nonce 0xF8000000..) |
|                                   |                                               |
|  [ Golden Nonce Reg ] <--- [ Comparator & Min Filter ] <--------------------------+
+-----------------------------------------------------------------------------------+

Hệ thống tận dụng tối đa đặc điểm cấu trúc Block Header của Bitcoin (80 bytes = 640 bits). Khi chuyển đổi thành hai khối dữ liệu 512-bit của SHA-256:

  • Khối 512-bit đầu tiên (Version, PrevHash, một phần MerkleRoot) là dữ liệu cố định trong suốt quá trình tìm Nonce. Do đó, khối này được tiền tính toán (Pre-hashed) một lần duy nhất trên phần mềm để tạo ra vector trạng thái trung gian 256-bit $H^{(0)}$.
  • Khối 512-bit thứ hai bao gồm 96-bit còn lại của Block Header (Timestamp, nBits, phần đuôi MerkleRoot), ghép với 32-bit Nonce biến đổi và 384-bit đệm cố định (0x8000...0100). Khối này được nạp trực tiếp xuống FPGA để tính toán liên tục.

Trường nBits 32-bit được giải mã thành ngưỡng Target 256-bit theo công thức: $$T = \text{nBits}[23:0] \times 2^{8 \times (\text{nBits}[31:24] - 3)}$$

Kỹ thuật Unfolding Transformation Factor 2

Trong thuật toán SHA-256 chuẩn (NIST FIPS 180-4), việc xử lý một khối 512-bit đòi hỏi 64 vòng lặp tuần tự. Bằng cách áp dụng lý thuyết Unfolding (Parhi, 1999) với hệ số $J=2$, đồ thị luồng dữ liệu (Data-Flow Graph - DFG) được biến đổi để thực thi hai bước lặp $2t$ và $2t+1$ đồng thời trong cùng một chu kỳ xung nhịp, giúp giảm tổng thời gian tính toán từ 64 chu kỳ xuống 32 chu kỳ.

+-----------------------------------------------------------------------------+
|                     THIẾT KẾ SHA-256 UNFOLDING FACTOR 2                     |
|                                                                             |
|  Block In [511:0] ---> [ Message Expander (ME) ] ===> Sinh {W_2t, W_2t+1}  |
|                                                               |             |
|                                                               v             |
|  Hash Init [255:0] --> [ Message Compressor ] <---------------+             |
|                        |  - Tính T1, T2 (Vòng 2t)                           |
|                        |  - Tính T1_next, T2_next (Vòng 2t+1)               |
|                        |  - Cập nhật đồng thời {a..h}                       |
|                        v                                                    |
|                   [ Valido / 256-bit Digest Output ] (Sau 32 chu kỳ)        |
+-----------------------------------------------------------------------------+

Methodology

Dự án áp dụng quy trình thiết kế vi mạch RTL chuyên nghiệp:

  1. Phân tích toán học & Mô hình hóa: Lập trình mô phỏng thuật toán trên C/Python để kiểm chứng tính đúng đắn của giải thuật Unfolding Factor 2.
  2. Hiện thực phần cứng RTL: Mô tả phần cứng bằng ngôn ngữ Verilog HDL trên môi trường Xilinx Vivado Design Suite.
  3. Mô phỏng chức năng (Behavioral Simulation): Tạo Testbench kiểm tra với dữ liệu mẫu từ các khối thực tế trên Blockchain Bitcoin.
  4. Tổng hợp & Tối ưu hóa (Synthesis & Implementation): Phân tích đường trễ định thời (Timing Closure), tối ưu vị trí sắp xếp (Place & Route - P&R) trên chip FPGA Xilinx Virtex-7 VC707.
  5. Tích hợp hệ thống SoC & Kiểm thử thực tế: Đóng gói IP theo chuẩn AXI4-Lite, nạp bitstream và vận hành với Mining Pool qua giao tiếp UART.

Implementation và kết quả

Development process

Cốt lõi của thiết kế nằm ở hai module: Message Expander và Message Compressor được mở rộng theo hệ số 2.

1. Message Expander Unfolding Factor 2

Sinh đồng thời hai từ mở rộng $W_{2t}$ và $W_{2t+1}$ trong mỗi chu kỳ xung nhịp cho các bước lặp $8 \le t \le 31$:

// Sinh song song 2 giá trị W_2t và W_2t+1
wire [31:0] s0_0 = {w[1][6:0],   w[1][31:7]}   ^ {w[1][17:0],  w[1][31:18]}  ^ (w[1] >> 3);
wire [31:0] s1_0 = {w[14][16:0], w[14][31:17]} ^ {w[14][18:0], w[14][31:19]} ^ (w[14] >> 10);
assign w_2t      = s1_0 + w[9] + s0_0 + w[0];

wire [31:0] s0_1 = {w[2][6:0],   w[2][31:7]}   ^ {w[2][17:0],  w[2][31:18]}  ^ (w[2] >> 3);
wire [31:0] s1_1 = {w_2t[16:0],  w_2t[31:17]}  ^ {w_2t[18:0],  w_2t[31:19]}  ^ (w_2t >> 10);
assign w_2t_plus_1 = s1_1 + w[10] + s0_1 + w[1];

2. Message Compressor Unfolding Factor 2

Thực hiện nén hai bước liên tiếp và cập nhật 8 biến trạng thái ${a, b, c, d, e, f, g, h}$:

// Bước 1: Tính toán cho vòng lặp 2t
wire [31:0] S1_0 = {e[5:0], e[31:6]} ^ {e[10:0], e[31:11]} ^ {e[24:0], e[31:25]};
wire [31:0] ch_0 = (e & f) ^ (~e & g);
wire [31:0] T1   = h + S1_0 + ch_0 + k_2t + w_2t;
wire [31:0] S0_0 = {a[1:0], a[31:2]} ^ {a[12:0], a[31:13]} ^ {a[21:0], a[31:22]};
wire [31:0] maj_0 = (a & b) ^ (a & c) ^ (b & c);
wire [31:0] T2   = S0_0 + maj_0;

wire [31:0] next_e = d + T1;
wire [31:0] next_a = T1 + T2;

// Bước 2: Tính toán cho vòng lặp 2t+1 dựa trên giá trị trung gian
wire [31:0] S1_1 = {next_e[5:0], next_e[31:6]} ^ {next_e[10:0], next_e[31:11]} ^ {next_e[24:0], next_e[31:25]};
wire [31:0] ch_1 = (next_e & e) ^ (~next_e & f);
wire [31:0] T1_next = g + S1_1 + ch_1 + k_2t_1 + w_2t_plus_1;
wire [31:0] S0_1 = {next_a[1:0], next_a[31:2]} ^ {next_a[12:0], next_a[31:13]} ^ {next_a[21:0], next_a[31:22]};
wire [31:0] maj_1 = (next_a & a) ^ (next_a & b) ^ (a & b);
wire [31:0] T2_next = S0_1 + maj_1;

// Cập nhật trạng thái sau 1 chu kỳ clock
always @(posedge clk or negedge resetn) begin
    if (!resetn) begin
        {a, b, c, d, e, f, g, h} <= hash_init;
    end else if (enable) begin
        a <= T1_next + T2_next;
        b <= next_a;
        c <= a;
        d <= b;
        e <= c + T1_next;
        f <= next_e;
        g <= e;
        h <= f;
    end
end

Testing và validation

Quá trình kiểm thử được tiến hành qua hai cấp độ nghiêm ngặt:

  1. Kiểm thử Offline trên tập dữ liệu chuẩn: Đưa vào 32 Block Header lịch sử đã được đào thành công trên mạng lưới Bitcoin (điển hình như Block số 32144). Kết quả bộ đếm Nonce trên FPGA trả về giá trị khớp chính xác tuyệt đối với Blockchain Explorer.
  2. Kiểm thử Online với Mining Pool thời gian thực: Kết nối hệ thống thông qua phần mềm Python với Mining Pool. Dữ liệu công việc (Job) được tải về, băm trước khối đầu và truyền xuống FPGA qua UART ở baudrate 115200 bps. Phần cứng liên tục tìm kiếm và phản hồi kết quả sau mỗi 30 giây.
+-----------------------------------------------------------------------------+
|                 KẾT QUẢ XÁC THỰC VỚI BLOCK LỊCH SỬ 32144                    |
|                                                                             |
|  Target Hash: 0x000000000001bc3300000000000000000000000000000000000000000000|
|  Golden Nonce tìm được từ FPGA: 0x5D4A2B1C (Khớp 100% dữ liệu Blockchain)    |
|  Thời gian tìm kiếm: < 2.5 giây                                             |
+-----------------------------------------------------------------------------+

Kết quả đạt được

Hệ thống được hiện thực thành công trên chip Xilinx Virtex-7 XC7VX485T (Board VC707) với các thông số đo đạc thực tế:

+-----------------------------------------------------------------------------+
|                      BÁO CÁO TÀI NGUYÊN & HIỆU NĂNG                         |
|                                                                             |
|  [Tần số xung nhịp]     : 104.167 MHz (MMCM Clock Generator)                |
|  [Tốc độ băm thực tế]   : 101.01 MHash/s (32 Cores song song)               |
|  [Chu kỳ xử lý/khối]    : 33 chu kỳ (giảm 48.4% so với kiến trúc 64 chu kỳ) |
|  [Tài nguyên LUTs]      : 124,530 / 303,600 (41.0%)                         |
|  [Tài nguyên Flip-Flop] : 88,214 / 607,200  (14.5%)                         |
|  [Bộ đệm xung Global]   : 2 BUFG                                            |
+-----------------------------------------------------------------------------+

Đổi mới và đóng góp

Đề tài mang lại nhiều đóng góp khoa học và kỹ thuật quan trọng trong lĩnh vực thiết kế phần cứng cho mật mã học và công nghệ Blockchain:

Tiêu chí so sánh Nghiên cứu Lê Vũ Trùng Dương [4] Nghiên cứu S. Suhaili [3] Hệ thống đề xuất trong đề tài
Phương pháp tối ưu Pipeline 2 mức Unfolding factor 2 & 4 Unfolding factor 2 + Multicore SoC
Kiến trúc lõi Lõi đơn (Single Core) Lõi đơn (Single Core) 32 Lõi đa nhân (32-Core Parallel)
Tần số hoạt động 45.4 MHz 251.07 MHz (Simulation) 104.167 MHz (Triển khai thực tế)
Tốc độ băm (Throughput) 1.8 MHash/s 3.9 Gbit/s 101.01 MHash/s
Khả năng kết nối Pool Không (Chỉ test dataset) Không (Mô phỏng thuật toán) Có (Real-time Mining Pool qua UART/Python)
Phân chia Nonce Cố định Không có Tự động chia dải Nonce $2^{32} / 32$

Các điểm đột phá chính:

  • Tối ưu hóa chu kỳ lặp: Giảm 50% số chu kỳ tính toán của thuật toán SHA-256 từ 64 chu kỳ xuống 32 chu kỳ thông qua kỹ thuật Unfolding factor 2.
  • Kiến trúc xử lý song song mở rộng: Khả năng scale lên 32 lõi Miner Core độc lập, vận hành trên các dải Nonce không giao thoa, loại bỏ hoàn toàn hiện tượng tính toán trùng lặp.
  • Hệ thống hoàn chỉnh mức công nghiệp: Không dừng lại ở việc mô phỏng phần mềm hay kiểm tra tập dữ liệu tĩnh, đề tài đã xây dựng giải pháp SoC hoàn chỉnh kết nối trực tiếp với Mining Pool qua giao thức mạng thực tế.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Thiết bị khai thác tiền mã hóa chuyên dụng tiết kiệm năng lượng: Triển khai các cụm FPGA giá rẻ để khai thác các đồng tiền sử dụng thuật toán SHA-256d (Bitcoin, Bitcoin Cash, Namecoin).
  2. Module bảo mật phần cứng (Hardware Security Module - HSM): Tăng tốc xác thực chữ ký số, kiểm tra tính toàn vẹn dữ liệu lớn trong hệ thống ngân hàng và trung tâm dữ liệu.
  3. Cơ sở hạ tầng xác thực giao dịch cho chuỗi khối doanh nghiệp: Đóng vai trò là các Node xác thực phần cứng tốc độ cao cho mạng Blockchain riêng tư (Private/Consortium Blockchain).
+-----------------------------------------------------------------------------+
|                    MÔ HÌNH TRIỂN KHAI TRANG TRẠI (MINING FARM)              |
|                                                                             |
|               [ Mining Pool Server / Stratum Proxy ]                        |
|                                  |                                          |
|                     (Ethernet Switch / LAN)                                 |
|                                  |                                          |
|      +---------------------------+---------------------------+              |
|      |                           |                           |              |
|      v                           v                           v              |
| [Controller SBC #1]       [Controller SBC #2]       [Controller SBC #N]     |
|      | (USB-UART)                | (USB-UART)                | (USB-UART)   |
|      v                           v                           v              |
| [ FPGA VC707 - 32 Cores ] [ FPGA VC707 - 32 Cores ] [ FPGA VC707 - 32 Cores ]|
+-----------------------------------------------------------------------------+

Lộ trình triển khai & Đánh giá hiệu quả kinh tế:

  • Giai đoạn 1 (1 - 2 tháng): Đóng gói IP Core, tối ưu hóa giao tiếp bus AXI4/PCIe để tăng băng thông truyền nhận dữ liệu.
  • Giai đoạn 2 (3 - 4 tháng): Thiết kế bo mạch nhúng tích hợp (Custom Carrier Board) thay thế bộ kit phát triển VC707 đắt tiền, hạ giá thành sản xuất phần cứng xuống dưới $300/node.
  • Giai đoạn 3 (5 - 6 tháng): Triển khai cụm trang trại 100+ bo mạch FPGA quản lý tập trung qua mạng LAN/Ethernet.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Đường trễ kết hợp (Critical Path Delay): Việc thực hiện hai vòng nén liên tiếp trong một chu kỳ xung nhịp làm tăng độ trễ mạch tổ hợp của khối Message Compressor, khiến tần số xung nhịp tối đa bị giới hạn ở mức $\sim 104.167\text{ MHz}$ (so với mức $>200\text{ MHz}$ của thiết kế tuần tự chuẩn).
  • Nghẽn cổ chai giao tiếp (I/O Bottleneck): Giao thức UART 115200 bps có băng thông tương đối hẹp, chưa tối ưu khi cần truyền tải lượng lớn công việc liên tục trong mạng có độ khó thấp.

Hướng nâng cấp đề xuất

  • Pipelined-Unfolding Architecture: Chèn thêm các thanh ghi đệm (Pipeline Registers) giữa các tầng logic nén để ngắt đường trễ kết hợp, nâng tần số hoạt động lên trên $200\text{ MHz}$.
  • Nâng cấp giao tiếp bus tốc độ cao: Thay thế UART bằng giao tiếp PCIe Gen3 x4 hoặc Ethernet 10GbE tích hợp trực tiếp vào AXI-Stream.
  • Chuyển giao sang tiến trình ASIC: Sử dụng toàn bộ mã nguồn RTL để thiết kế vi mạch chuyên dụng ASIC trên tiến trình 14nm/7nm FinFET, giúp tăng Hashrate lên hàng chục GHash/s với công suất tiêu thụ tối thiểu.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                         CÁC ĐỐI TƯỢNG HƯỞNG LỢI                             |
|                                                                             |
|  [Sinh viên / Nghiên cứu sinh]  --> Nguồn tài liệu thực tế về VLSI & DSP    |
|  [Kỹ sư phần cứng FPGA/ASIC]    --> Mẫu thiết kế RTL & Bus AXI4-Lite chuẩn  |
|  [Doanh nghiệp Blockchain]      --> Giải pháp tăng tốc phần cứng chi phí thấp|
|  [Chuyên gia An ninh mạng]      --> Kiến trúc tối ưu cho bộ tăng tốc SHA-256|
+-----------------------------------------------------------------------------+
  • Sinh viên & Học viên cao học: Tiếp cận tài liệu tham khảo hoàn chỉnh từ lý thuyết DSP Unfolding đến hiện thực RTL và kết nối phần mềm thực tế.
  • Kỹ sư phần cứng FPGA/RTL: Sở hữu mẫu thiết kế kiến trúc đa nhân song song, bộ điều khiển bộ nhớ và cơ chế đóng gói AXI IP Core chuẩn công nghiệp.
  • Doanh nghiệp công nghệ Blockchain: Có nền tảng kiến trúc sẵn sàng để phát triển các thiết bị xác thực giao dịch chuyên dụng và máy đào thế hệ mới.
  • Nhà nghiên cứu khoa học: Kế thừa dữ liệu đo đạc tài nguyên và hiệu năng thực tế để phát triển các thuật toán tối ưu hóa logic phức tạp hơn.

Câu hỏi thường gặp

1. Yêu cầu phần cứng và phần mềm tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu:

  • Phần cứng: Bo mạch Xilinx Virtex-7 VC707 (hoặc các dòng FPGA tương đương như Kintex-7, Zynq-7000 có tối thiểu 130k LUTs), cáp Micro-USB/UART.
  • Phần mềm: Xilinx Vivado Design Suite phiên bản 2020.2 trở lên, Python 3.8+ cài đặt thư viện pyserial, requests, hệ điều hành Ubuntu 20.04 LTS hoặc Windows 10/11 (hỗ trợ WSL2).

2. Giới hạn mở rộng số lõi (Scalability) trên một chip FPGA phụ thuộc vào yếu tố nào?

Số lượng lõi tối đa bị ràng buộc trực tiếp bởi:

  1. Số lượng bảng tra cứu logic (LUTs) và Flip-Flops khả dụng trên chip.
  2. Mạng lưới phân phối xung nhịp toàn cục (Global Clock Buffers - BUFG).
  3. Khả năng tản nhiệt của đóng gói chip khi tất cả các lõi hoạt động ở tần số cao. Trên chip XC7VX485T, 32 lõi chiếm khoảng 41% LUTs, cho phép mở rộng tối đa lên 64 lõi nếu tối ưu diện tích.

3. Làm thế nào để hệ thống tích hợp với các Mining Pool hiện đại sử dụng giao thức Stratum?

Chương trình Python trên máy tính chủ đóng vai trò Stratum Client:

  1. Kết nối đến Pool qua giao thức TCP/IP Stratum, nhận thông điệp JSON-RPC chứa Block Header và độ khó.
  2. Xử lý băm 512-bit đầu và tính toán Target.
  3. Gửi khối dữ liệu 352-bit xuống FPGA qua UART.
  4. Khi FPGA bắt được Golden Nonce, Python script đóng gói kết quả và gửi ngược lại Mining Pool để nhận thưởng khối.

4. Hệ thống cần chế độ bảo trì và tản nhiệt ra sao khi vận hành 24/7?

Do bo mạch VC707 được trang bị sẵn quạt tản nhiệt chủ động trên chip và mức tiêu thụ tài nguyên là 41% LUTs, hệ thống hoạt động ổn định ở nhiệt độ $45^\circ\text{C} - 55^\circ\text{C}$. Cần đảm bảo luồng không khí thông thoáng trong phòng máy, nguồn cấp DC 12V ổn định và thiết lập cơ chế Watchdog Timer trên phần mềm để tự động kết nối lại nếu mất mạng.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) của hệ thống như thế nào?

Bo mạch VC707 là kit thí nghiệm học thuật có chi phí tương đối cao. Tuy nhiên, nếu chuyển giao thiết kế sang bo mạch FPGA chuyên dụng (Custom PCB dùng chip Artix-7/Kintex-7 giá rẻ) với chi phí sản xuất khoảng $200 - $300/thiết bị, kết hợp với hiệu suất năng lượng vượt trội so với GPU, thời gian hoàn vốn có thể đạt được trong vòng 8 - 14 tháng tùy thuộc vào độ khó mạng lưới và giá trị thị trường của Bitcoin.

Kết luận

Đề tài "Triển khai hệ thống đào Bitcoin đa lõi SHA-256 sử dụng chuyển đổi mở rộng trên FPGA" đã nghiên cứu, thiết kế và hiện thực thành công một giải pháp máy đào tiền mã hóa hoàn chỉnh từ phần cứng vi mạch đến phần mềm điều khiển. Bằng việc làm chủ kỹ thuật chuyển đổi mở rộng Unfolding factor 2, nhóm tác giả đã giảm 50% số chu kỳ tính toán của thuật toán SHA-256, kết hợp với kiến trúc 32 lõi Miner Core hoạt động song song trên chip Xilinx Virtex-7 VC707, đạt tốc độ băm 101.01 MHash/s ở tần số 104.167 MHz.

Công trình là minh chứng rõ nét cho tiềm năng ứng dụng to lớn của FPGA trong việc tăng tốc phần cứng cho các bài toán mật mã học và công nghệ chuỗi khối. Toàn bộ kiến trúc và quy trình triển khai mở ra hướng đi đầy triển vọng cho các kỹ sư và nhà nghiên cứu trong việc tiếp tục nâng cấp lên kiến trúc Pipelined-Unfolding tốc độ cao hoặc tiến tới thương mại hóa trên các vi mạch ASIC chuyên dụng.
