TỔNG QUAN VỀ GIÁO TRÌNH TIN ỨNG DỤNG SKETCHUP (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình (250-300 từ)

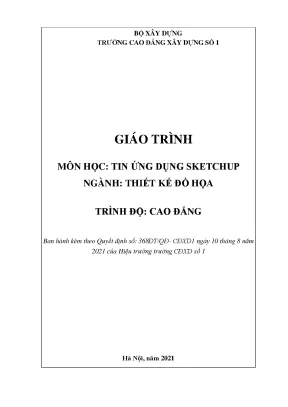

Giáo trình Tin ứng dụng SketchUp được ban hành theo Quyết định số 368ĐT/QĐ-CĐXD1 ngày 10 tháng 8 năm 2021 của Hiệu trưởng Trường Cao đẳng Xây dựng số 1. Tài liệu do ThS. KTS Chu Quốc Bình thuộc Bộ môn Tin chuyên ngành biên soạn, phục vụ trực tiếp cho chương trình đào tạo ngành Thiết kế đồ họa ở trình độ Cao đẳng. Trong chương trình khung, học phần mang mã số MH 18, thuộc nhóm các môn học/mô-đun chuyên môn bắt buộc với tổng thời lượng 90 giờ (bao gồm 30 giờ lý thuyết, 57 giờ thực hành/thảo luận và 3 giờ kiểm tra).

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống kiến thức toàn diện từ cấu trúc giao diện, hệ thống lệnh tạo hình - hiệu chỉnh 2D/3D, kỹ thuật vẽ nâng cao, định dạng kích thước, phân tầng quản lý bản vẽ theo Layer/Component, cho đến quy trình dựng phối cảnh kiến trúc nội - ngoại thất, thiết lập vật liệu và tích hợp các plugin kết xuất đồ họa.

Cấu trúc giáo trình được xây dựng theo tiến trình tuyến tính gồm 10 chương, tiếp cận từ việc thao tác các công cụ hình học cơ bản đến hoàn thiện bản vẽ chuyên ngành phức tạp. Điểm đặc sắc của tài liệu là việc chuẩn hóa môi trường làm việc theo tiêu chuẩn bản vẽ kỹ thuật tại Việt Nam (hệ đơn vị Milimeters), kết hợp giữa việc tối ưu hóa mô hình đa giác thấp (low-poly), tích hợp thư viện điện toán đám mây và mở rộng sang cú pháp lập trình tham số thông qua Ruby API trong môi trường SketchUp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ chi tiết qua 10 chương trọng tâm:

  • Chương 1: Tổng quan về phần mềm SketchUp: Trình bày lịch sử phát triển phần mềm từ @Last Software (2001), quy trình cài đặt, cấu trúc giao diện người dùng, hệ thống menu chức năng (File, Edit, View, Camera, Draw, Tools, Window, Extensions, Help), các thanh công cụ điều hướng và thiết lập đơn vị đo lường trong hộp thoại Model Info > Units.
  • Chương 2: Các lệnh vẽ hình phẳng và tạo khối: Hướng dẫn các lệnh vẽ 2D cơ bản (Line - phím tắt L, Rectangle - R, Circle - C với mặc định 24 phân đoạn, Polygon, Freehand và 4 phân loại cung tròn gồm 2-Point Arc, Arc, 3-Point Arc, Pie), kết hợp công cụ tạo khối Push/Pull (P) và trượt dẫn tiết diện Follow Me.
  • Chương 3: Hiệu chỉnh khối: Phân tích các công cụ biến đổi hình học gồm Select (phím Space), Erase (xóa/làm mềm cạnh với Shift/Ctrl), Move/Copy/Array/Stretch (phím M kết hợp cú pháp Ax hoặc /A), Rotate (phím Q với thước đo chia độ 15°), Scale (phím S, đối xứng gương với giá trị -1), các phương thức giao cắt khối (Intersect with Model/Selection/Context) và nhóm công cụ Solid Tools (Outer Shell, Intersect, Union, Subtract, Trim, Split).
  • Chương 4: Vẽ nâng cao: Cung cấp nguyên lý bắt điểm nội suy (Inference), cơ chế khóa hướng tham chiếu (Inference Locking với phím Shift), kỹ thuật định vị và dời hệ trục tọa độ (Drawing Axes - Trục Đỏ/Lục/Xanh) cùng phương pháp tạo mặt cắt công trình (Section Plane).
  • Chương 5: Đo kích thước và ghi chú: Hướng dẫn sử dụng thanh công cụ Construction (Tape Measure, Dimension, Protractor, Axes), tạo chú thích 2D (Text Tool) và định dạng chữ không gian 3D (3D Text Tool) thông qua các phương thức lớp đối tượng.
  • Chương 6: Hệ thống quản lý theo layer: Nguyên lý vận hành lớp (Layer0, khay Tray Layers), phân biệt Group và Component qua Component Browser (ComponentDefinition và ComponentInstance), quản lý tham số toàn cục trong Model Info và quản lý hướng đối tượng trong Entity Info.
  • Chương 7: Dựng phối cảnh ngoại thất: Quy trình xác lập mặt nền chuẩn, dựng nền công trình, thiết lập hệ thống bóng đổ ngoại thất (Shadows - phím tắt Ctrl+B) và hoàn thiện bản vẽ.
  • Chương 8: Dựng phối cảnh nội thất: Trình tự xây dựng không gian phòng ốc và mô hình hóa các vật dụng nội thất cơ bản.
  • Chương 9: Vật liệu trong SketchUp: Kỹ thuật gán vật liệu mặc định, tạo lập vật liệu mới, thiết lập vật liệu phát sáng và vật liệu phản chiếu bề mặt.
  • Chương 10: Một số Plugin dùng cho SketchUp: Giới thiệu và hướng dẫn tích hợp các công cụ mở rộng chuyên dụng như Maxwell for SketchUp, Enscape và trình kết xuất Lumion.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học không gian 3D: Mô hình hóa đối tượng dựa trên cấu trúc mặt phẳng khép kín (Face) và các cạnh bao (Edge) trong hệ trục tọa độ Decartes ba chiều (XYZ tương ứng Đỏ - Xanh lá - Xanh dương).
  • Nguyên lý cấu trúc đối tượng: Cơ chế phân cấp dữ liệu bản vẽ thông qua định nghĩa thực thể độc lập (Group) và thực thể liên kết đồng bộ đa bản sao (ComponentDefinition và ComponentInstance).
  • Khung quản lý tham số đồ họa: Hệ thống điều khiển hiển thị qua các trường quản lý trong Model Info bao gồm Color, Component, Dimension, Location, Section Planes, Statistics, Text, Tourguide và Units.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác các phím tắt lệnh, nhập liệu chính xác kích thước hình học qua khung điều khiển giá trị (Value Control Box - VCB), xử lý phép toán Boolean trên khối rắn.
  • Kỹ năng phân tích (Analytical skills): Phân tích mặt cắt kết cấu công trình (Section Cut/Slice), tính toán bóng đổ theo tọa độ địa lý và thời gian trong năm (Solar Orientation).
  • Kỹ năng ứng dụng thực hành (Practical competencies): Xây dựng hoàn chỉnh mô hình phối cảnh kiến trúc nội - ngoại thất, đồng bộ bản vẽ với các định dạng AutoCAD (DWG/DXF), xuất hoạt cảnh (Animation AVI) và thiết lập thông số kết xuất hình ảnh qua plugin.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm kết hợp chặt chẽ giữa lý thuyết nền tảng và thực hành ứng dụng, trong đó thời lượng thực hành và bài tập chiếm ưu thế rõ rệt (57/90 giờ, tương đương 63,3% tổng khối lượng môn học).

Quy trình giảng dạy đi từ việc hướng dẫn công cụ đơn lẻ đến giải quyết các bài toán dựng hình tích hợp. Hệ thống bài tập mẫu và tình huống điển hình (case studies) được cài cắm trực tiếp sau mỗi nội dung lý thuyết, bao gồm:

  • Ứng dụng lệnh Follow Me để tạo các cấu kiện kiến trúc uốn lượn, tay nắm cửa, phào chỉ chân tường và khối tròn xoay.
  • Ứng dụng lệnh Move kết hợp phím Ctrl để giải bài toán rải đều cấu kiện lan can cầu thang bằng cú pháp sao chép chuỗi mảng (Array với tham số Ax hoặc /A).
  • Ứng dụng công cụ Rotate và Scale để xoay góc 45° hoặc lấy đối xứng gương (Mirror với giá trị -1) cho các module hình hộp.

Về phương pháp đánh giá (Assessment methods), giáo trình thiết lập hai hình thức đo lường kết quả học tập của học viên:

  1. Đánh giá quá trình: Thực hiện thông qua bài kiểm tra hệ số 2 sau khi hoàn thành Chương 3 (Hiệu chỉnh khối) nhằm kiểm tra kỹ năng thao tác lệnh và tư duy tạo hình cơ bản.
  2. Đánh giá kết thúc: Bài kiểm tra tổng hợp thời lượng 3 giờ ở cuối môn học, đánh giá năng lực dựng hình phối cảnh không gian, quản lý layer và hoàn thiện vật liệu.

Về định hướng tự học (Self-study guidelines), giáo trình hướng dẫn người học tự khai thác các tính năng học tập thông qua menu Learn khi khởi động phần mềm, tra cứu mô hình mẫu trên 3D Warehouse, tìm kiếm tiện ích tại Extension Warehouse và cá nhân hóa môi trường làm việc thông qua việc cài đặt phím tắt tùy biến trong Window > Preferences > Shortcuts.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Tin ứng dụng SketchUp phản ánh những đặc tính kỹ thuật và xu hướng công nghệ mô hình hóa không gian với các cập nhật nổi bật:

  • Tối ưu hóa tài nguyên phần cứng: Phân tích nguyên lý làm việc dựa trên hệ mô hình đa giác thấp (low-poly), giúp phần mềm hoạt động ổn định trên các cấu hình máy tính tầm trung mà không đòi hỏi thông số phần cứng cao như 3ds Max, Maya hay FormZ.
  • Tích hợp dữ liệu không gian thực tế: Giáo trình hướng dẫn quy trình phối hợp giữa mô hình SketchUp và ứng dụng bản đồ Google Earth, cho phép đặt công trình vào đúng tọa độ lô đất thực địa để phân tích cảnh quan và độ phù hợp không gian xung quanh.
  • Mở rộng giao tiếp tham số qua mã nguồn (Ruby API): Khác biệt với các tài liệu hướng dẫn đồ họa thuần túy, giáo trình giới thiệu các đoạn mã nền tảng trong môi trường SketchUp API, điển hình như phương thức khởi tạo đối tượng chú thích Sketchup.entities.add_text với các tham số vector leader, leader_type (Pushpin, View-based), và hàm add_3d_text với 10 tham số cấu hình ký tự.
  • Khả năng tương thích và liên kết hệ sinh thái ngoài: Hỗ trợ xuất nhập đa định dạng 2D/3D, đồng thời tích hợp các bộ công cụ kết xuất thời gian thực tiên tiến gồm Maxwell for SketchUp, Enscape và trình diễn họa kiến trúc Lumion.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên năm thứ hai hoặc năm thứ ba ngành Thiết kế đồ họa trình độ Cao đẳng tại Trường Cao đẳng Xây dựng số 1 và các cơ sở đào tạo nghề có khối ngành kiến trúc, quy hoạch, nội thất.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần tin học cơ sở, có kiến thức nền tảng về hình học họa hình, vẽ kỹ thuật xây dựng và kỹ năng đọc hiểu bản vẽ kiến trúc 2D.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm đề cương chuẩn để biên soạn bài giảng chi tiết, xây dựng hệ thống bài tập thực hành trên máy và thiết lập đáp án cho các bài thi học phần môn học MH 18.
  • Người tự học và chuyên viên thiết kế: Tài liệu là nguồn tra cứu tham khảo hữu ích cho các kỹ sư, kiến trúc sư, họa viên kiến trúc mới tiếp cận SketchUp cần phương pháp dựng hình chuẩn xác, khoa học và quản lý bản vẽ chuyên nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên trình độ Cao đẳng ngành Thiết kế đồ họa, đồng thời phù hợp với sinh viên các ngành Xây dựng, Kiến trúc và người tự học thiết kế không gian 3D.

2. Cần kiến thức nền nào trước khi học môn này?

Học viên cần nắm vững thao tác sử dụng hệ điều hành máy tính cơ bản, có hiểu biết về hình học không gian, tỷ lệ kích thước và khả năng đọc hiểu các bản vẽ mặt bằng, mặt đứng 2D (như bản vẽ AutoCAD).

3. Điểm khác biệt của giáo trình so với các tài liệu khác?

Giáo trình chú trọng việc tối ưu hóa hiệu suất làm việc thông qua việc quản lý thuộc tính bản vẽ (Model Info), phân loại đối tượng chuyên sâu (Component Browser, Entity Info), hướng dẫn cú pháp lệnh chuẩn xác (VCB) và liên kết với mã lệnh điều khiển tham số Ruby API.

4. Làm sao để tự học giáo trình này đạt hiệu quả cao?

Người học nên tuân thủ lộ trình thực hành máy tính song song với lý thuyết từng chương; thực hiện đầy đủ các bài tập dựng hình khối hộp, phào chỉ, lan can; rèn luyện thói quen sử dụng phím tắt và kiểm tra kích thước đối tượng qua khung VCB.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Học viên được hướng dẫn kết nối trực tiếp với kho thư viện trực tuyến 3D Warehouse để tải vật dụng kiến trúc, thư viện mở rộng Extension Warehouse và các plugin kết xuất hình ảnh như Enscape, Maxwell, Lumion.

Kết luận (150 từ)

Giáo trình Tin ứng dụng SketchUp của Trường Cao đẳng Xây dựng số 1 là tài liệu học thuật hoàn chỉnh, cung cấp toàn bộ quy trình mô hình hóa 3D phục vụ chuyên ngành Thiết kế đồ họa. Giá trị cốt lõi của giáo trình thể hiện ở tính hệ thống, phương pháp luận rõ ràng và sự gắn kết chặt chẽ giữa lý thuyết hình học với kỹ năng dựng hình thực tế.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1: Làm quen giao diện và vận hành thành thạo các lệnh dựng hình 2D/3D cơ bản (Chương 1 - 3).
  2. Giai đoạn 2: Nâng cao kỹ thuật bắt điểm, dời hệ trục, đo đạc kích thước và quản lý dữ liệu bản vẽ (Chương 4 - 6).
  3. Giai đoạn 3: Ứng dụng dựng phối cảnh kiến trúc nội - ngoại thất, hoàn thiện vật liệu và kết xuất qua Plugin (Chương 7 - 10).

Tài nguyên tham khảo bổ sung bao gồm tài liệu hướng dẫn kỹ thuật các plugin Enscape, Lumion, cùng hệ thống thư viện mở 3D Warehouse.
