BÁO CÁO THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH CƠ SỞ THIẾT KẾ MÁY VÀ THIẾT KẾ CHI TIẾT MÁY (PHẦN THỨ HAI)

Thông tin xuất bản:

  • Tác giả: PGS. TS. Lê Văn Uyển

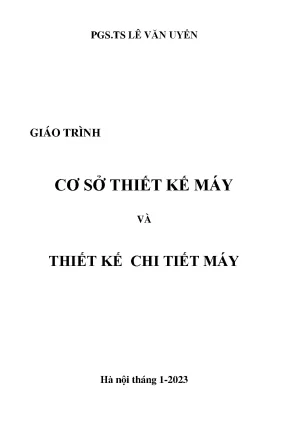

  • Tên tác phẩm: Giáo trình Cơ sở thiết kế máy và Thiết kế chi tiết máy – Phần thứ hai: Thiết kế chi tiết máy
  • Thời gian hoàn thành: Tháng 01/2023
  • Phân loại chuyên ngành: Kỹ thuật Cơ khí, Cơ sở Thiết kế máy, Thiết kế Hệ thống Dẫn động Cơ khí

Tổng quan về giáo trình

Giáo trình Cơ sở thiết kế máy và Thiết kế chi tiết máy (Phần thứ hai: Thiết kế chi tiết máy) do PGS. TS. Lê Văn Uyển biên soạn vào tháng 01/2023, là tài liệu phục vụ khối kiến thức cơ sở ngành và chuyên ngành Kỹ thuật Cơ khí tại các trường đại học kỹ thuật. Trong chương trình đào tạo, tài liệu đảm nhận vai trò trọng tâm trong học phần Chi tiết máy và Đồ án môn học Thiết kế Hệ dẫn động Cơ khí.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học:

  • Năng lực phân tích và xác định sơ đồ động học hệ dẫn động cơ khí từ yêu cầu của máy công tác;
  • Kỹ năng tính toán chọn công suất và số vòng quay động cơ điện (dãy động cơ không đồng bộ 3 pha 3K, 4K theo tiêu chuẩn IEC);
  • Khả năng phân phối tỷ số truyền, tính toán kích thước hình học và kiểm nghiệm độ bền các bộ truyền cơ khí (đai, xích, bánh răng trụ, bánh răng côn, trục vít);
  • Năng lực thiết kế kết cấu trục, gối đỡ ổ lăn, hệ thống bôi trơn và xây dựng bản vẽ lắp hộp giảm tốc.

Cấu trúc giáo trình gồm 3 chương chính (từ Chương 13 đến Chương 15), tiếp cận theo quy trình thiết kế kỹ thuật tuần tự: từ tính toán động học hệ thống, thiết kế chi tiết truyền động đến hoàn thiện kết cấu cơ khí và lập bản vẽ.

Điểm đặc thù của tài liệu là phương pháp song hành: kết hợp giữa tính toán lý thuyết truyền thống (dựa trên tiêu chuẩn TCVN, ISO, DIN) với ứng dụng mô-đun Design Accelerator trong phần mềm Autodesk Inventor để tự động hóa thiết kế, tối ưu hóa thông số và trích xuất mô hình hình học 3D.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình tập trung vào 3 chương chuyên môn với sự liền mạch về logic kỹ thuật:

  • Chương 13: Tính toán động học hệ dẫn động máy

    • Khái niệm và phân loại máy công tác: Phân nhóm máy công tác thành 3 nhóm theo đặc tính tải trọng và vận tốc (Nhóm I: công suất và vận tốc không đổi như băng tải, xích tải, lò quay; Nhóm II: tải trọng thay đổi, vận tốc không đổi như cầu trục, thang máy; Nhóm III: công suất và vận tốc thay đổi như máy cắt gọt kim loại, ô tô).
    • Cấu tạo hệ dẫn động (HDĐ): Nguồn động lực, bộ truyền ngoài (đai, xích, bánh răng hở), hộp giảm tốc (HGT), khớp nối và cơ cấu phụ trợ.
    • Phân loại hộp giảm tốc: HGT một cấp (bánh răng trụ, bánh răng côn, trục vít), hai cấp (khai triển, phân đôi, đồng trục, côn - trụ, bánh răng - trục vít, trục vít 2 cấp) và ba cấp.
    • Tính toán động học và động lực học: Xác định vận tốc góc trục công tác, tính tỷ số truyền chung $u_c$, phân phối tỷ số truyền cho bộ truyền ngoài ($u_{ng}$) và HGT ($u_h$), tính công suất yêu cầu ($P_{yc}$ hoặc $P_{tđ}$ theo biểu đồ tải trọng), tra chọn động cơ điện và xác định các thông số ($P_i, n_i, T_i$) trên từng trục.

  • Chương 14: Thiết kế chi tiết máy và bộ phận máy

    • Dữ liệu và trình tự thiết kế: Xác định thông số đầu vào ($P, u, n, \eta$), hệ số chế độ làm việc $K_đ$ và tuổi thọ yêu cầu $L_h$. Thiết kế các chi tiết truyền động tuần tự từ nguồn động lực đến cơ cấu chấp hành.
    • Tự động hóa thiết kế các bộ truyền:
      • Bộ truyền đai thang: Chọn tiết diện đai theo tiêu chuẩn DIN 2215 (loại A, B), xác định đường kính $d_1, d_2$, khoảng cách trục $a$, chiều dài đai $l$, tính số dây đai $z$ và kiểm tra lực vòng $F_t \le F_{tmax}$.
      • Bộ truyền xích con lăn: Tính toán theo tiêu chuẩn ISO 606:2004, chọn số răng đĩa xích $z_1 \ge 17$, bước xích $p$, số mắt xích $X$ và kiểm nghiệm tỷ số khả năng tải $P_D/P_R \le 1$.
      • Bộ truyền bánh răng trụ (thẳng và nghiêng): Ứng dụng tiêu chuẩn ISO 6336:1996 tính toán sức bền tiếp xúc ($S_H$) và sức bền uốn ($S_F$), xác định mô-đun $m$, khoảng cách trục $a_w$, góc nghiêng răng $\beta$, hệ số dịch chỉnh $x_1, x_2$ và hệ số chiều rộng vành răng $\psi_a, \psi_d$.
      • Bộ truyền bánh răng côn: Thiết kế hình học và kiểm nghiệm bền cho bánh răng côn răng thẳng, xác định mô-đun mút lớn $m_e$, chiều rộng vành răng $b$ theo hệ số $\psi_R$.
      • Bộ truyền trục vít: Xác định vận tốc trượt $v_t$, chọn số mối ren trục vít $z_1$, hệ số đường kính $q \approx (0{,}22\dots 0{,}3)z_2$ và kiểm tra điều kiện tự hãm.

  • Chương 15: Thiết kế kết cấu các chi tiết và bộ phận máy

    • Trình bày kết cấu bánh răng, đĩa xích, thiết kế trục, chọn và kiểm nghiệm then, chọn ổ lăn, phương pháp che kín, bôi trơn các bộ truyền và ổ trong HGT, quy trình lắp ráp, điều chỉnh ăn khớp và lập bản vẽ lắp hộp giảm tốc hoàn chỉnh.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và vận dụng các hệ thống lý thuyết kỹ thuật:

  1. Lý thuyết truyền động cơ khí: Quan hệ động học và cân bằng công suất giữa các trục theo công thức mô-men xoắn $T = 9{,}55 \cdot 10^6 \frac{P}{n}$ (N.mm).
  2. Lý thuyết độ bền và tiêu chuẩn hóa: Phương pháp kiểm nghiệm ứng suất tiếp xúc và ứng suất uốn theo ISO 6336:1996; quy chuẩn hóa kích thước dây đai theo DIN 2215 và kích thước xích theo ISO 606:2004.
  3. Nguyên lý kết cấu máy: Xác định hình học, định vị chi tiết trên trục bằng then, vai trục, vòng găng và thiết lập sơ đồ gối đỡ ổ lăn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu thông số kỹ thuật động cơ điện (dãy 3K-4K, động cơ Việt Hung), tính toán động học hệ thống truyền động nhiều cấp, tra cứu bảng trị số hiệu suất ($\eta$) và hệ số tải trọng ($K_A, K_v, K_\beta, K_\alpha$).
  • Kỹ năng phân tích (Analytical skills): Đánh giá ưu nhược điểm của các phương án bố trí HGT (khai triển, phân đôi dòng công suất, đồng trục), phân tích ảnh hưởng của góc nghiêng răng $\beta$ và phân phối tỷ số truyền đến kích thước khuôn khổ và giá thành của hệ thống.
  • Năng lực thực hành (Practical competencies): Vận hành công cụ CAD 3D (Autodesk Inventor) để thiết kế tham số, đọc - kiểm tra các báo cáo kỹ thuật định dạng HTML và hoàn thiện bản vẽ lắp kết cấu cơ khí.

Phương pháp giảng dạy và học tập

Giáo trình được cấu trúc nhằm phục vụ phương pháp giảng dạy tích hợp lý thuyết với giải quyết bài toán kỹ thuật (Problem-Based Learning):

  • Phương pháp sư phạm (Pedagogical approach): Nội dung triển khai từ lý thuyết đại cương về máy công tác, thiết lập công thức tính toán, sau đó đưa ra các bảng thông số khuyến nghị (như Bảng 13.1 về phạm vi tỷ số truyền $u$ nên dùng cho từng loại bộ truyền) và chuẩn hóa bằng các ví dụ tính toán hoàn chỉnh.
  • Bài tập và Case Studies thực tế:
    • Trường hợp 1 (Đã biết sơ đồ dẫn động): Tính toán hệ dẫn động băng tải gồm động cơ điện, HGT một cấp bánh răng côn và bộ truyền ngoài xích (thông số: lực kéo $F = 2150\text{ N}$, vận tốc $v = 1{,}1\text{ m/s}$, đường kính tang $D = 300\text{ mm}$, tỷ số mô-men mở máy $T_k/T_{đm} = 1{,}9$).
    • Trường hợp 2 (Chưa biết sơ đồ dẫn động): Lựa chọn phương án dẫn động tối ưu cho hệ thống băng tải nhà máy ($F = 5200\text{ N}, v = 1{,}15\text{ m/s}, D = 400\text{ mm}, t = 15000\text{ giờ}$), so sánh giữa các phương án dùng động cơ $750\text{ vg/ph}$ và $1000\text{ vg/ph}$, kết hợp bộ truyền đai thang và HGT bánh răng trụ một cấp răng nghiêng.
  • Thực hành thiết kế trên phần mềm: Cung cấp hướng dẫn từng bước (step-by-step) nhập dữ liệu vào hai tab Design và Calculation của Autodesk Inventor cho các bộ truyền đai thang, xích con lăn, bánh răng hở của lò quay ($P = 52{,}6\text{ kW}$), bánh răng trụ răng nghiêng ($P = 4{,}5\text{ kW}$), bánh răng côn ($P = 4{,}0\text{ kW}$) và trục vít ($P = 4{,}5\text{ kW}$).
  • Phương pháp đánh giá (Assessment): Đánh giá sinh viên thông qua khả năng lập bảng phân phối tỷ số truyền, bảng thông số động học trên các trục ($P, n, T$), kết quả kiểm tra điều kiện bền cơ học ($S_H \ge [S_H], S_F \ge [S_F]$) và tệp mô hình lắp ráp 3D.
  • Hướng dẫn tự học (Self-study): Sinh viên sử dụng tài liệu để tự đối chiếu giữa kết quả tính toán giải tích thủ công với kết quả chạy tự động từ phần mềm, qua đó hiểu rõ ý nghĩa của việc hiệu chỉnh tham số hình học để đạt hệ số an toàn tối ưu.

Điểm nổi bật và cập nhật

  1. Chuyển đổi phương pháp thiết kế: Giáo trình chuyển đổi từ phương pháp tính toán thuần túy bằng bảng tra và máy tính cầm tay sang phương pháp tự động hóa thiết kế cơ khí bằng phần mềm chuyên dụng (Autodesk Inventor), giúp giảm thời gian tính toán và trực quan hóa kết cấu qua mô hình 3D.
  2. Cập nhật tiêu chuẩn kỹ thuật quốc tế: Áp dụng hệ thống tiêu chuẩn tính toán độ bền bánh răng theo ISO 6336:1996, tiêu chuẩn dây đai theo DIN 2215, tiêu chuẩn xích con lăn theo ISO 606:2004 và góc ăn khớp $\alpha = 20^\circ$ theo TCVN.
  3. Gắn liền với ứng dụng công nghiệp thực tế: Dữ liệu tính toán bám sát các thiết bị công nghiệp phổ biến như hệ thống băng tải, xích tải, lò quay, máy cắt gọt kim loại; sử dụng dữ liệu động cơ thực tế từ các nhà sản xuất (như bảng thông số kỹ thuật động cơ điện Việt Hung, dãy động cơ 3K, 4K tiêu chuẩn IEC).
  4. Quy trình thiết kế hai bước: Thiết lập phương pháp thiết kế bộ truyền kín qua hai giai đoạn rõ ràng: Thiết kế sơ bộ (Geometry Design) để định hình kích thước và Thiết kế chính xác (Check Calculation) để kiểm tra hệ số an toàn ($S_H, S_F$), hiệu chỉnh góc nghiêng $\beta$, mô-đun $m$ và hệ số dịch chỉnh $x$.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học và học viên cao học:
    • Sinh viên năm thứ 3 và năm thứ 4 thuộc các ngành: Kỹ thuật Cơ khí, Kỹ thuật Cơ điện tử, Kỹ thuật Ô tô, Kỹ thuật Chế tạo máy, Máy và Tự động hóa công nghiệp.
    • Phục vụ trực tiếp cho quá trình thực hiện Đồ án môn học Chi tiết máy / Thiết kế Hệ dẫn động Cơ khí và Đồ án Tốt nghiệp.
  • Kiến thức tiên quyết (Prerequisites):
    • Cơ học lý thuyết (phân tích lực, vận tốc, mô-men);
    • Sức bền vật liệu (tính toán ứng suất tiếp xúc, ứng suất uốn, độ bền mỏi);
    • Nguyên lý máy (cấu cấu bánh răng, tỷ số truyền, động học cơ cấu);
    • Vẽ kỹ thuật cơ khí và Dung sai - Đo lường kỹ thuật.
  • Giảng viên chuyên ngành: Sử dụng làm đề cương bài giảng, tài liệu hướng dẫn đồ án môn học, cung cấp hệ thống số liệu tham chiếu và khung phương pháp giảng dạy thiết kế máy hiện đại.
  • Kỹ sư cơ khí và người tự học: Dùng làm tài liệu tra cứu thông số tỷ số truyền hợp lý, công thức tính toán động lực học và quy trình xây dựng mô hình bộ truyền cơ khí trên các hệ thống CAD 3D.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp nhất với những môn học nào?

Giáo trình phục vụ trực tiếp cho môn học Cơ sở thiết kế máy, Chi tiết máy và Đồ án môn học Thiết kế hệ thống dẫn động cơ khí / Chi tiết máy tại các trường đại học đào tạo khối ngành kỹ thuật.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần hoàn thành các học phần cơ sở: Cơ học lý thuyết, Sức bền vật liệu, Nguyên lý máy, Dung sai - Đo lường và Vẽ kỹ thuật cơ khí, đồng thời có kỹ năng sử dụng cơ bản phần mềm CAD (như Autodesk Inventor).

3. Điểm khác biệt của giáo trình này so với các tài liệu Chi tiết máy truyền thống là gì?

Tài liệu tích hợp quy trình tính toán động học truyền thống với việc ứng dụng mô-đun Design Accelerator trong phần mềm Autodesk Inventor để tự động hóa quá trình tính nghiệm bền theo các tiêu chuẩn quốc tế (ISO 6336, ISO 606, DIN 2215), đồng thời tạo trực tiếp mô hình tham số 3D của chi tiết máy.

4. Làm thế nào để tự học và ứng dụng giáo trình hiệu quả?

Người học nên thực hiện theo quy trình: (1) Nắm vững phương pháp tính toán động học và chọn động cơ ở Chương 13; (2) Giải bài toán bằng công thức giải tích; (3) Nhập thông số vào phần mềm Autodesk Inventor ở Chương 14 để kiểm chứng kết quả và tối ưu hóa các hệ số an toàn; (4) Vận dụng Chương 15 để triển khai bản vẽ kết cấu.

5. Giáo trình có kèm theo hệ thống số liệu tra cứu và ví dụ minh họa không?

Tài liệu cung cấp các bảng tra cứu hiệu suất truyền động (Bảng 13.2), bảng phạm vi tỷ số truyền khuyên dùng (Bảng 13.1), phụ lục thông số kỹ thuật dãy động cơ điện 3K-4K tiêu chuẩn IEC, cùng các ví dụ tính toán hệ dẫn động băng tải cụ thể kèm báo cáo trích xuất từ phần mềm.

Kết luận

Giáo trình Cơ sở thiết kế máy và Thiết kế chi tiết máy (Phần thứ hai: Thiết kế chi tiết máy) của PGS. TS. Lê Văn Uyển cung cấp một hệ thống kiến thức hoàn chỉnh về quy trình tính toán động học, thiết kế động lực học và xây dựng kết cấu hệ dẫn động cơ khí. Lộ trình học tập được thiết kế khoa học: từ phân tích sơ đồ động học hệ thống, tính chọn nguồn động lực, tối ưu hóa các bộ truyền cơ khí bằng công cụ CAD 3D, đến hoàn thiện bản vẽ lắp ráp hộp giảm tốc. Tài liệu là nguồn tư liệu học thuật và kỹ thuật chuẩn mực cho sinh viên, giảng viên và kỹ sư ngành Kỹ thuật Cơ khí trong nghiên cứu và thiết kế máy móc công nghiệp.
