Phân Tích Giáo Trình Thí Nghiệm Hiện Trường Cầu Đường Bộ (MĐ 24)

Tổng quan về giáo trình

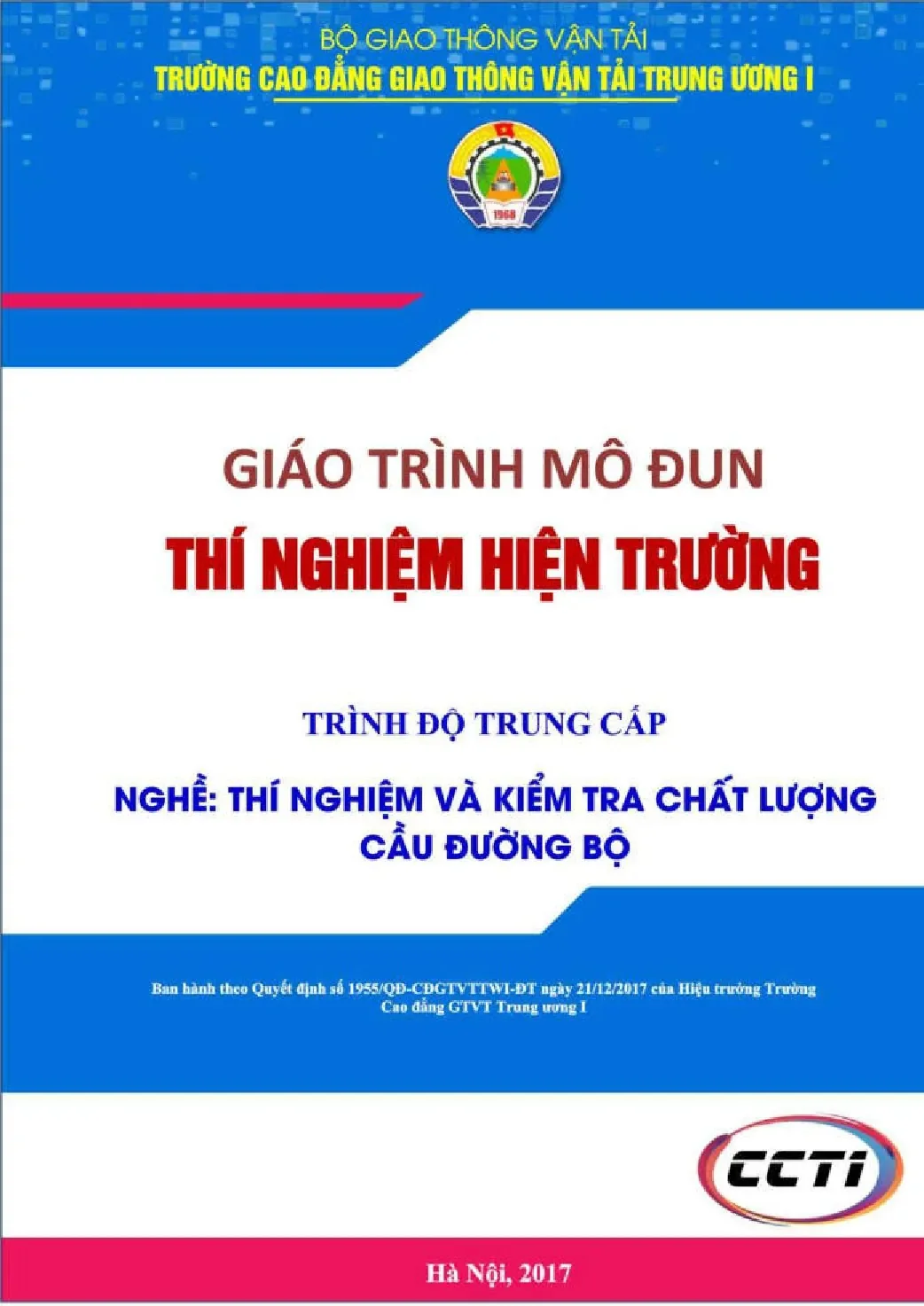

Giáo trình Thí nghiệm hiện trường (Mã mô đun: MĐ 24) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Trung cấp nghề Thí nghiệm và kiểm tra chất lượng cầu đường bộ, do nhóm tác giả Trường Cao đẳng Giao thông Vận tải Trung ương I biên soạn và phát hành nội bộ năm 2017 tại Hà Nội.

Về vị trí trong chương trình, mô đun MĐ 24 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội cùng các môn học, mô đun kỹ thuật cơ sở (từ mã MH 07 đến MĐ 23). Chương trình khung của nghề được xây dựng trên cơ sở phân tích công việc theo phương pháp DACUM ban hành từ năm 2009.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học năng lực:

  • Trình bày bản chất, ý nghĩa và quy trình kỹ thuật của các phép thử nghiệm hiện trường đối với nền và mặt đường bộ.
  • Sử dụng thành thạo các thiết bị, dụng cụ thí nghiệm chuyên dụng tại hiện trường.
  • Thực hiện các bước thử nghiệm, thu thập số liệu, xử lý tính toán và báo cáo kết quả theo các tiêu chuẩn kỹ thuật hiện hành.
  • Tuân thủ các quy định về an toàn lao động và vệ sinh công nghiệp.

Giáo trình có tổng thời lượng 100 giờ, bao gồm 18 giờ lý thuyết, 81 giờ thực hành và 4 giờ kiểm tra tích hợp. Kết cấu tài liệu tiếp cận theo hướng tích hợp lý thuyết với thực hành, đi sâu vào hai nhóm công tác chính: kiểm tra độ chặt lu lèn của nền đường và kiểm tra các chỉ tiêu cơ lý, hình học, chất lượng khai thác của mặt đường.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 7 bài học chuyên đề và các phụ lục kỹ thuật mở rộng, phân bổ cụ thể như sau:

  • Bài 1: Xác định độ ẩm, khối lượng thể tích của đất trong lớp kết cấu bằng phương pháp rót cát (16 giờ): Cung cấp nguyên lý và quy trình theo tiêu chuẩn 22 TCN 346-06 để xác định khối lượng thể tích khô ($\gamma_k$) và hệ số đầm chặt ($K$) của đất, cấp phối đá dăm có cỡ hạt nằm trên sàng 19,0 mm không quá 50%; xử lý trường hợp hạt quá cỡ theo 22 TCN 333-06.
  • Bài 2: Xác định độ ẩm, khối lượng thể tích của đất trong lớp kết cấu bằng phương pháp dao đai (12 giờ): Hướng dẫn phương pháp dao vòng lấy mẫu nguyên thổ đối với đất dính và đất lẫn ít sỏi sạn theo TCVN 4202-95, AASHTO 204 và 22 TCN 02-71.
  • Phụ lục Bài 2: Phương pháp phóng xạ gamma đo nhanh khối lượng thể tích tự nhiên ($\rho_w$), thể tích khô ($\rho_k$) và độ ẩm trong phạm vi chiều sâu 30 cm theo phương pháp truyền trực tiếp và tán xạ ngược.
  • Bài 3: Xác định chỉ số sức chịu tải CBR hiện trường (16 giờ): Hướng dẫn kỹ thuật đo sức chịu tải của nền đất và vật liệu móng áo đường theo ASTM D bằng thiết bị xuyên sử dụng đầu nén tiêu chuẩn đường kính 50,8 mm, hệ thống gia tải trục xoắn và đối trọng xe tải 31 kN.
  • Bài 4: Xác định mô đun đàn hồi “E” nền đường bằng tấm ép cứng (16 giờ): Phương pháp nén tĩnh sử dụng tấm ép tròn (đường kính 34 cm, 50 cm, 69 cm hoặc bộ tấm ép xếp tầng 76 cm theo TCVN 8861-2011, 22 TCN 211-93, AASHTO T221-90) kết hợp kích thủy lực 10–15 tấn để xác định biến dạng đàn hồi phục hồi.
  • Bài 5: Xác định mô đun đàn hồi “E” chung của áo đường bằng cần Benkelman (16 giờ): Phương pháp đo độ võng đàn hồi phục hồi của kết cấu áo đường mềm dưới trục xe tiêu chuẩn 10 tấn ($P = 6,0 \text{ daN/cm}^2$, $D = 33 \text{ cm}$) theo 22 TCN 251-98 và AASHTO T256; tính toán hiệu chỉnh nhiệt độ ($K_t$) và mùa bất lợi ($K_m$).
  • Bài 6: Xác định độ bằng phẳng mặt đường bằng thước 3m (12 giờ): Quy trình kiểm tra khe hở hình học dưới thước dài 3m bằng nêm đo chuẩn tại 3 vị trí mặt cắt ngang; đánh giá chất lượng các lớp mặt và móng đường.
  • Phụ lục Bài 6: Phương pháp đo chỉ số độ gồ ghề quốc tế IRI bằng phương pháp trực tiếp (Dipstick, TRL Profile Beam) và gián tiếp (xe đo xóc phản ứng).
  • Bài 7: Xác định độ nhám mặt đường bằng phương pháp rắc cát (12 giờ): Xác định chiều sâu cấu trúc vĩ mô trung bình của bề mặt bê tông nhựa hoặc bê tông xi măng bằng cát tiêu chuẩn thể tích $25 \text{ cm}^3$ hạt từ 0,15 mm đến 0,30 mm.

Kiến thức nền tảng được xây dựng

Tài liệu củng cố các nguyên lý vật lý, cơ học đất và cơ học kết cấu giao thông:

  • Nguyên lý đầm nén vật liệu: Xác định khối lượng thể tích khô $\gamma_k = \frac{\gamma_w}{1 + 0,01W}$, thiết lập tương quan giữa dung trọng ẩm hiện trường với độ ẩm $W$, so sánh với khối lượng thể tích khô lớn nhất ($\gamma_{k\max}$) trong phòng thí nghiệm để tính hệ số $K = \frac{\gamma_k}{\gamma_{k\max}} \times 100%$.
  • Lý thuyết biến dạng đàn hồi và truyền tải: Trạng thái ứng suất - biến dạng dưới tác dụng của tải trọng tĩnh (tấm ép) và tải trọng động bánh xe chạy chậm ($0,5 \text{ m/s}$ trong đo cần Benkelman).
  • Công thức tính mô đun đàn hồi: Áp dụng giải pháp bán không gian biến dạng đàn hồi đồng nhất của Boussinesq cho tấm ép cứng: $$E = \frac{\pi}{2} \cdot \frac{p \cdot D}{L_{dh}} (1 - \mu^2)$$ Trong đó $\mu$ là hệ số nở hông ($\mu = 0,35$ đối với đất nền; $\mu = 0,25$ đối với lớp móng; $\mu = 0,30$ cho toàn bộ áo đường).

Kỹ năng phát triển

  • Kỹ năng vận hành thiết bị: Lắp đặt phễu rót cát, vận hành dao gọt mẫu, lắp đặt dầm truyền lực kích thủy lực vào xe đối trọng, căn chỉnh thiên phân kế (đồng hồ đo biến dạng độ chia $0,01 \text{ mm}$), kiểm tra độ nhạy cần Benkelman tỷ lệ 2:1 hoặc 1:1.
  • Kỹ năng tính toán và phân tích thống kê: Loại bỏ sai số thô, tính toán độ lệch chuẩn $S$, xác định độ võng đặc trưng $L_{dt} = L_{tb} + K \cdot S$ theo cấp hạng đường, hiệu chỉnh tải trọng xe đo ($K_q$), hiệu chỉnh nhiệt độ $K_t = A\left(\frac{T}{30} - 1\right) + 1$ (đề tài KC10-05).
  • Kỹ năng thực địa: Xác định vị trí đo đại diện trên đoạn đồng nhất ($500 - 1000 \text{ m}$), khoan lỗ đo nhiệt độ mặt đường sâu $45 \text{ mm}$, che chắn bức xạ mặt trời để bảo toàn độ ẩm mẫu đất trong quá trình thao tác.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng mô hình giảng dạy tích hợp (Modular Vocational Training). Mỗi bài học được cấu trúc thống nhất qua 4 phần:

  1. Khái niệm chung và cơ sở tiêu chuẩn;
  2. Dụng cụ - Thiết bị thí nghiệm;
  3. Trình tự thí nghiệm từng bước;
  4. Tính toán, xử lý và đánh giá kết quả.

Bài tập và thực hành

Thời lượng thực hành chiếm 81% tổng chương trình. Người học trực tiếp thao tác các bài tập thực địa:

  • Chuẩn bị cát tiêu chuẩn (sàng qua cỡ hạt 0,3 - 2,36 mm, $C_u < 2,0$), hiệu chuẩn khối lượng cát trong phễu và đế định vị ($C = m_1 - m_2$).
  • Lắp đặt hệ thống phản lực dưới dầm cầu xe tải chất tải 6–10 tấn để ép nén tĩnh và thí nghiệm đâm xuyên CBR.
  • Đo nhiệt độ mặt đường bằng giếng đo chứa nước/glyxerin và nhiệt kế chuyên dụng khi đo võng Benkelman.
  • Đọc số đo nêm trên thước 3m và rải cát đều hình tròn để đo đường kính vệt cát.

Phương pháp đánh giá

  • Đánh giá quá trình: Kiểm tra kỹ năng thao tác thiết bị, quy trình chuẩn bị mặt bằng, mức độ chính xác khi ghi chép sổ đo hiện trường.
  • Đánh giá kết quả: Kiểm tra độ chính xác của các bảng biểu tính toán, sai số giữa các lần thí nghiệm lặp lại (yêu cầu sai lệch khối lượng cát hiệu chuẩn không vượt quá 1%).
  • Thời gian kiểm tra định kỳ được tích hợp 4 giờ phân bổ tại các Bài 2, Bài 4, Bài 5 và Bài 7.

Điểm nổi bật và cập nhật

  • Tính cập nhật tiêu chuẩn kỹ thuật: Giáo trình chuyển tải các hệ thống quy chuẩn, tiêu chuẩn ngành và tiêu chuẩn quốc gia có hiệu lực tại thời điểm biên soạn như TCVN 8861-2011 (tấm ép cứng), 22 TCN 346-06 (rót cát), 22 TCN 333-06 (đầm nén), 22 TCN 251-98 (cần Benkelman), TCVN 4202-95 (dao vòng).
  • Tham chiếu tiêu chuẩn quốc tế: Tích hợp phương pháp thử nghiệm CBR hiện trường theo ASTM D và các tiêu chuẩn kiểm tra độ đầm nén, mô đun đàn hồi AASHTO (AASHTO 204, AASHTO T221-90, AASHTO T256).
  • Ứng dụng dữ liệu thực nghiệm trong nước: Đưa vào tài liệu bảng tra cứu thời gian mùa bất lợi tại 37 địa phương trên toàn quốc (Bảng 3), bảng hệ số chuyển đổi mùa $K_m$ cho khu vực miền Bắc (Bảng 4), và công thức chuyển đổi nhiệt độ $K_t$ dựa trên kết quả nghiên cứu của Đề tài cấp Nhà nước KC10-05.
  • Tiếp cận công nghệ đo lường hiện đại: Cung cấp tài liệu hướng dẫn về thiết bị đo phóng xạ gamma và các phương pháp đo độ gồ ghề mặt đường quốc tế IRI (sử dụng thiết bị mặt cắt dọc Profilometer, Dipstick, TRL Profile Beam và thiết bị đo xóc phản ứng).

Đối tượng sử dụng giáo trình

  1. Học sinh, sinh viên: Đối tượng đào tạo chính quy trình độ Trung cấp và Cao đẳng nghề chuyên ngành Thí nghiệm và kiểm tra chất lượng cầu đường bộ, Kỹ thuật xây dựng công trình giao thông.
  2. Yêu cầu kiến thức tiên quyết: Người học cần có kiến thức cơ sở về Vật liệu xây dựng, Cơ học đất, Trắc địa công trình và Thí nghiệm vật liệu trong phòng.
  3. Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa, xây dựng phiếu hướng dẫn thực hành và đề thi tay nghề.
  4. Cán bộ kỹ thuật hiện trường: Kỹ thuật viên thí nghiệm tại các phòng thí nghiệm chuyên ngành xây dựng (Las-XD), cán bộ tư vấn giám sát, cán bộ quản lý chất lượng thi công nền, móng và mặt đường bộ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Tài liệu được biên soạn chuẩn hóa cho trình độ Trung cấp nghề Thí nghiệm và kiểm tra chất lượng cầu đường bộ, đồng thời làm tài liệu tham khảo thực hành cho bậc Cao đẳng và kỹ thuật viên hiện trường.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học MĐ 24?

Học viên cần hoàn thành các môn học kỹ thuật cơ sở từ MH 07 đến MĐ 23, đặc biệt là kiến thức về thí nghiệm cơ lý đất trong phòng, thí nghiệm đầm nén tiêu chuẩn (Proctor) và an toàn lao động xây dựng.

3. Phương pháp rót cát và phương pháp dao đai khác nhau như thế nào về phạm vi áp dụng?

Phương pháp rót cát (22 TCN 346-06) áp dụng được cho nhiều loại vật liệu gồm đất, đất gia cố, đá gia cố, cấp phối đá dăm (lượng hạt trên sàng 19 mm không quá 50%). Phương pháp dao đai (TCVN 4202-95) chỉ áp dụng cho đất dính thuần nhất hoặc đất lẫn ít sỏi sạn nhỏ không làm sứt mẻ mép dao.

4. Để xác định mô đun đàn hồi của nền và áo đường, giáo trình cung cấp những phương pháp nào?

Giáo trình hướng dẫn 2 phương pháp chính:

  • Phương pháp tấm ép cứng (nén tĩnh phân cấp tải trọng qua kích thủy lực trên nền đất hoặc mặt đường theo TCVN 8861-2011).
  • Phương pháp cần Benkelman (đo độ võng đàn hồi dưới trục xe tải tiêu chuẩn 10 tấn theo 22 TCN 251-98).

5. Giáo trình có đề cập đến các phương pháp thí nghiệm hiện đại không?

Có. Tài liệu bổ sung các phần phụ lục chuyên sâu về phương pháp xác định độ chặt bằng thiết bị phóng xạ gamma và phương pháp đo độ bằng phẳng theo chỉ số độ gồ ghề quốc tế IRI bằng thiết bị tự động.

Kết luận

Giáo trình Thí nghiệm hiện trường (MĐ 24) cung cấp cấu trúc kiến thức chuyên môn hoàn chỉnh về công tác thí nghiệm, nghiệm thu chất lượng nền và mặt đường bộ theo hệ thống tiêu chuẩn kỹ thuật Việt Nam và quốc tế. Lộ trình học tập đi từ việc kiểm tra các chỉ tiêu vật liệu đầm nén (khối lượng thể tích, độ ẩm), đánh giá sức chịu tải và độ biến dạng đàn hồi (CBR, tấm ép, Benkelman) đến kiểm tra các đặc tính hình học bề mặt (độ bằng phẳng, độ nhám). Tài liệu đóng vai trò nền tảng trong đào tạo kỹ năng thực hành nghề kiểm định chất lượng công trình giao thông đường bộ.
