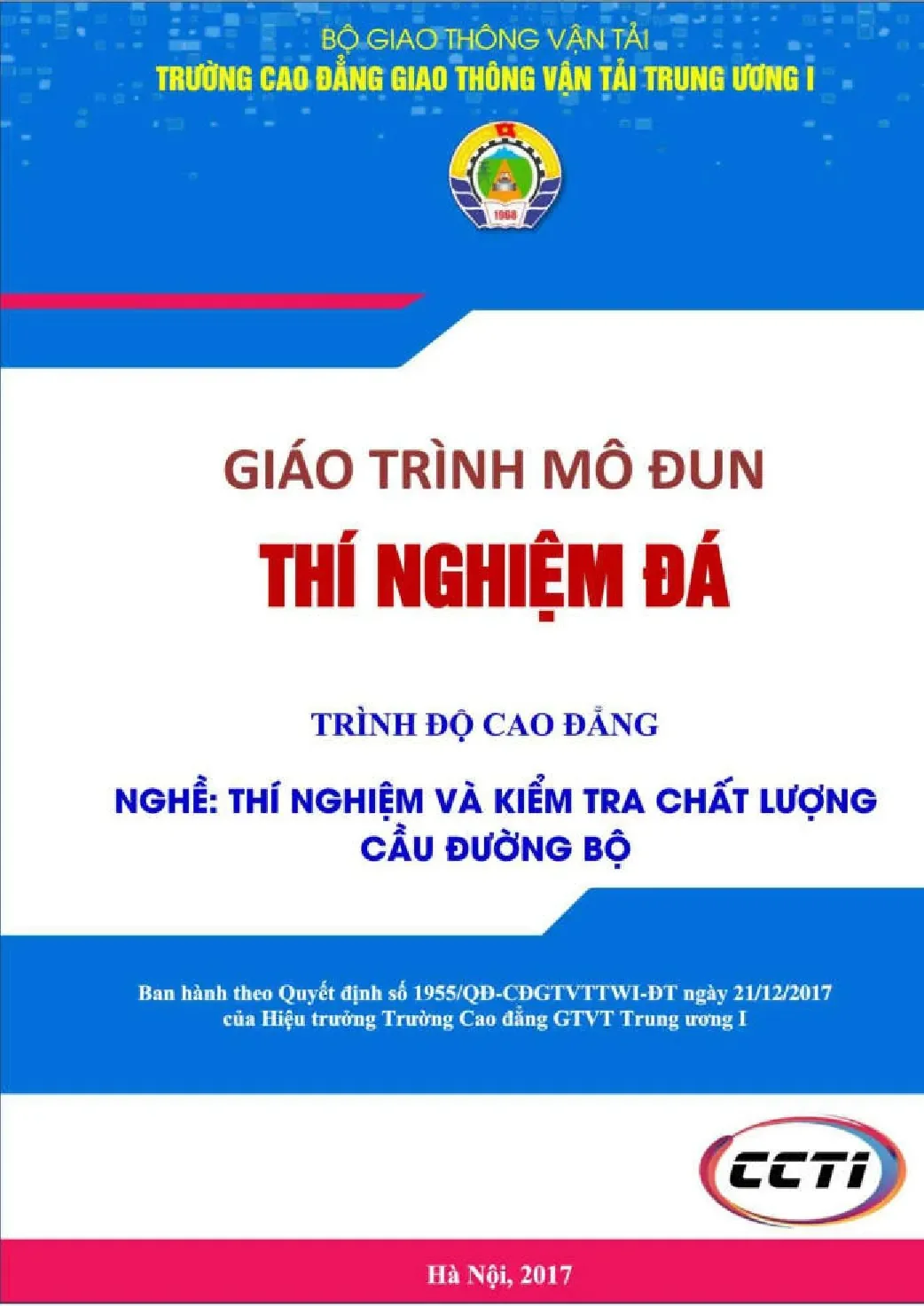

I. Toàn cảnh giáo trình thí nghiệm đá ngành cầu đường bộ CĐ
Giáo trình thí nghiệm đá là tài liệu nền tảng cho ngành Thí nghiệm và kiểm tra chất lượng cầu đường bộ trình độ cao đẳng. Nội dung giáo trình cung cấp kiến thức và kỹ năng thực hành toàn diện, từ khâu lấy mẫu đến phân tích các chỉ tiêu cơ lý phức tạp của cốt liệu lớn. Mục tiêu chính là đào tạo kỹ thuật viên có khả năng thực hiện chính xác các phép thử, đảm bảo vật liệu đá dăm, sỏi sử dụng trong công trình đáp ứng yêu cầu kỹ thuật. Việc tuân thủ nghiêm ngặt các tiêu chuẩn, đặc biệt là hệ thống TCVN (Tiêu chuẩn Việt Nam), là yêu cầu bắt buộc. Mỗi bài học trong giáo trình đều được xây dựng dựa trên một TCVN cụ thể, chẳng hạn như TCVN 7572-1:2006 cho việc lấy mẫu hay TCVN 7572-2:2006 cho việc xác định thành phần hạt. Tài liệu này không chỉ trang bị lý thuyết mà còn nhấn mạnh vào quy trình thực hành tại phòng thí nghiệm, giúp người học làm chủ thiết bị và phương pháp. Hiểu rõ và vận dụng thành thạo giáo trình thí nghiệm đá là yếu tố quyết định đến chất lượng, độ bền và sự an toàn của các công trình giao thông đường bộ. Nó đảm bảo rằng mọi lô đá dăm được đưa vào sử dụng đều đã qua kiểm tra, đánh giá một cách khoa học và có hệ thống, giảm thiểu rủi ro và tối ưu hóa chi phí xây dựng.
1.1. Mục tiêu và cấu trúc của giáo trình thí nghiệm cốt liệu
Mục tiêu cốt lõi của giáo trình thí nghiệm đá là trang bị cho sinh viên hệ cao đẳng những năng lực cần thiết để thực hiện các phép thử vật liệu cốt liệu lớn một cách độc lập và chính xác. Giáo trình được cấu trúc một cách logic, bắt đầu từ những kiến thức cơ bản nhất như quy định chung và phương pháp lấy mẫu thí nghiệm (Bài 1). Sau đó, nội dung đi sâu vào các chỉ tiêu quan trọng như xác định thành phần hạt (Bài 2), khối lượng riêng, khối lượng thể tích và độ hút nước (Bài 3). Các bài học tiếp theo tập trung vào các tính chất cơ học phức tạp hơn, bao gồm độ nén đập trong xi lanh (Bài 9) và độ hao mòn Los Angeles (Bài 10). Mỗi bài học đều có cấu trúc rõ ràng: định nghĩa, thiết bị dụng cụ, quy trình chuẩn bị mẫu, các bước tiến hành, công thức tính toán và yêu cầu báo cáo kết quả. Cấu trúc này giúp người học tiếp cận vấn đề một cách hệ thống, từ lý thuyết đến thực hành, đảm bảo nắm vững cả "tại sao" và "làm thế nào".
1.2. Vai trò của hệ thống TCVN trong kiểm tra chất lượng đá
Hệ thống Tiêu chuẩn Việt Nam (TCVN) đóng vai trò xương sống trong toàn bộ giáo trình thí nghiệm đá và hoạt động kiểm tra chất lượng cầu đường bộ. Các tiêu chuẩn này cung cấp một bộ quy tắc và quy trình thống nhất, đảm bảo rằng kết quả thí nghiệm có độ tin cậy, khách quan và có thể so sánh được giữa các phòng thí nghiệm khác nhau. Ví dụ, TCVN 7572-5:2006 quy định chi tiết phương pháp xác định độ hút nước của đá dăm, một chỉ tiêu ảnh hưởng trực tiếp đến chất lượng bê tông. Việc viện dẫn tiêu chuẩn trong mỗi bài học và trong báo cáo thí nghiệm là yêu cầu bắt buộc. Điều này không chỉ rèn luyện tính chuyên nghiệp cho kỹ thuật viên tương lai mà còn đảm bảo tính pháp lý cho kết quả kiểm định. Tuân thủ TCVN giúp chuẩn hóa quy trình, giảm thiểu sai sót do yếu tố con người và cung cấp cơ sở vững chắc để nghiệm thu hoặc loại bỏ vật liệu không đạt chuẩn, góp phần trực tiếp vào việc nâng cao chất lượng công trình.
II. Các thách thức trong thí nghiệm đá và kiểm tra chất lượng
Quá trình thí nghiệm đá dăm và cốt liệu lớn đối mặt với nhiều thách thức, trong đó sai sót từ khâu lấy mẫu và chuẩn bị mẫu là phổ biến nhất. Một mẫu không mang tính đại diện sẽ làm cho tất cả các kết quả phân tích sau đó trở nên vô nghĩa, dù quy trình thực hiện có chính xác đến đâu. Tài liệu gốc nhấn mạnh, "Mẫu cốt liệu lớn (đá) được lấy theo lô sản phẩm, sao cho đảm bảo đặc tính tự nhiên của cốt liệu lớn và đại diện cho lô cốt liệu lớn cần thử". Thách thức nằm ở việc lấy mẫu từ nhiều vị trí khác nhau trong một lô hàng lớn (khoảng 200 mét khối) để có được mẫu ban đầu đồng nhất. Một vấn đề khác là sự ảnh hưởng của yếu tố con người và thiết bị. Sự thiếu kinh nghiệm của thí nghiệm viên, thiết bị không được hiệu chuẩn đúng cách, hoặc việc không tuân thủ nghiêm ngặt thời gian và nhiệt độ sấy (105°C - 110°C) đều có thể dẫn đến sai lệch kết quả. Hơn nữa, việc diễn giải kết quả cũng đòi hỏi chuyên môn cao. Hiểu được ý nghĩa của các chỉ số như độ hao mòn Los Angeles hay hàm lượng hạt thoi dẹt và tác động của chúng đến chất lượng lớp mặt đường là yếu tố phân biệt một kỹ thuật viên giỏi.
2.1. Sai sót thường gặp trong quy trình lấy mẫu thí nghiệm đá
Quy trình lấy mẫu thí nghiệm là bước đầu tiên và quan trọng nhất nhưng cũng là nơi dễ xảy ra sai sót. Một lỗi phổ biến là chỉ lấy mẫu ở một vị trí dễ tiếp cận trên bề mặt của đống vật liệu. Điều này không phản ánh đúng bản chất của cả lô vì các hạt có xu hướng phân lớp, hạt to hơn thường lăn xuống chân đống. Tiêu chuẩn TCVN 7572-1:2006 yêu cầu "mẫu ban đầu của cốt liệu được lấy từ nhiều điểm từ đỉnh xuống tới chân". Một sai lầm khác là khối lượng mẫu ban đầu không đủ theo quy định, ví dụ lấy thiếu khối lượng cho cỡ hạt lớn (cần 15kg cho hạt 70mm). Ngoài ra, quá trình rút gọn mẫu bằng phương pháp chia tư cũng có thể gây sai lệch nếu không trộn kỹ hoặc chia không đều. Những sai sót này, dù nhỏ, đều ảnh hưởng trực tiếp đến tính chính xác của các chỉ tiêu như thành phần hạt và các đặc tính cơ học khác, làm sai lệch đánh giá chất lượng cốt liệu lớn.
2.2. Tầm quan trọng của việc chuẩn bị mẫu thử đồng nhất
Sau khi lấy mẫu, việc chuẩn bị một mẫu thử đồng nhất là thách thức tiếp theo. Sự đồng nhất đảm bảo rằng phần vật liệu được đưa vào thí nghiệm phản ánh chính xác đặc tính của mẫu trung bình. Quá trình này bao gồm việc sấy mẫu đến khối lượng không đổi, để nguội về nhiệt độ phòng và sàng phân loại nếu cần. Bất kỳ sự thất thoát vật liệu nào trong quá trình chuẩn bị, đặc biệt là các hạt mịn, đều có thể làm thay đổi kết quả phân tích thành phần hạt. Đối với các phép thử cơ học như xác định độ nén đập, TCVN yêu cầu phải đảm bảo tính đồng nhất về chất lượng vật liệu giữa mẫu khô và mẫu bão hòa nước. Điều này có nghĩa là hai mẫu phải được lấy từ cùng một nguồn đã được trộn đều. Nếu không, việc so sánh kết quả để tính hệ số hóa mềm sẽ không còn ý nghĩa. Do đó, sự cẩn thận và tỉ mỉ trong khâu chuẩn bị là yếu-tố không-thể-thiếu để có được kết quả thí nghiệm đáng tin cậy.
III. Hướng dẫn thí nghiệm đá xác định các chỉ tiêu vật lý cơ bản
Việc xác định các chỉ tiêu vật lý cơ bản là bước nền tảng trong giáo trình thí nghiệm đá, cung cấp thông tin quan trọng về cấu trúc và đặc tính của cốt liệu lớn. Các chỉ tiêu này bao gồm thành phần hạt, khối lượng riêng, khối lượng thể tích, và độ hút nước. Mỗi chỉ tiêu phản ánh một khía cạnh khác nhau của vật liệu và có ảnh hưởng trực tiếp đến chất lượng của hỗn hợp bê tông xi măng hoặc bê tông nhựa. Ví dụ, thành phần hạt quyết định độ rỗng và độ chặt của hỗn hợp sau khi đầm nén, trong khi độ hút nước ảnh hưởng đến tỷ lệ nước/xi măng thực tế. Quy trình thí nghiệm các chỉ tiêu này được chuẩn hóa trong các TCVN tương ứng, yêu cầu sự chính xác cao trong từng thao tác, từ việc cân mẫu đến việc sử dụng các thiết bị chuyên dụng như bộ sàng tiêu chuẩn hay cân thủy tĩnh. Nắm vững các phương pháp này không chỉ giúp đánh giá chất lượng đá dăm mà còn là cơ sở để thực hiện các phép thử cơ học phức tạp hơn. Việc thực hành liên tục và tuân thủ tuyệt đối quy trình là chìa khóa để đạt được kết quả chính xác và tin cậy.
3.1. Quy trình xác định thành phần hạt của cốt liệu lớn
Xác định thành phần hạt là một trong những thí nghiệm quan trọng nhất, được quy định trong TCVN 7572-2:2006. Mục đích là để đánh giá tỷ lệ phần trăm các hạt có kích thước khác nhau trong một mẫu đá dăm. Quy trình bắt đầu bằng việc sấy khô mẫu đến khối lượng không đổi. Sau đó, mẫu được sàng qua một bộ sàng tiêu chuẩn có kích thước mắt sàng giảm dần (ví dụ: 70mm, 40mm, 20mm, 10mm, 5mm). Lượng vật liệu sót lại trên mỗi sàng sẽ được cân với độ chính xác 0,1g. Từ đó, kết quả được tính toán dưới dạng lượng sót riêng biệt và lượng sót tích lũy. Kết quả này được thể hiện qua đường cong cấp phối hạt, cho phép kỹ sư đánh giá xem cấp phối của cốt liệu lớn có phù hợp với yêu cầu thiết kế cho từng loại kết cấu (ví dụ như bê tông nhựa hạt trung hay lớp móng cấp phối đá dăm) hay không. Một cấp phối hạt tốt sẽ tạo ra một hỗn hợp có độ rỗng thấp, độ chặt cao và khả năng chịu lực tốt.
3.2. Cách tính khối lượng riêng và độ hút nước của đá gốc
Phương pháp xác định khối lượng riêng và độ hút nước của đá dăm được quy định trong TCVN 7572-5:2006. Khối lượng riêng là khối lượng của một đơn vị thể tích đá ở trạng thái đặc hoàn toàn, không có lỗ rỗng, phản ánh độ đặc chắc của vật liệu gốc. Độ hút nước là khả năng hút và giữ nước trong các lỗ rỗng, ảnh hưởng đến lượng nước cần thiết trong hỗn hợp bê tông. Thí nghiệm được tiến hành bằng cách ngâm mẫu trong nước 48 giờ để đạt trạng thái bão hòa. Sau đó, mẫu được cân trong ba trạng thái: bão hòa lau ráo bề mặt (m2), bão hòa trong nước (m3, dùng cân thủy tĩnh), và khô hoàn toàn sau khi sấy (m1). Dựa trên ba giá trị khối lượng này, khối lượng riêng và độ hút nước được tính theo công thức chuẩn. Kết quả chính xác của hai chỉ tiêu này là rất quan trọng để tính toán cấp phối và đảm bảo chất lượng bê tông.
IV. Bí quyết thí nghiệm đá dăm Đánh giá độ bền cơ học
Đánh giá độ bền cơ học là phần cốt lõi của giáo trình thí nghiệm đá nhằm xác định khả năng chịu lực và chống mài mòn của đá dăm khi sử dụng trong kết cấu mặt đường. Các chỉ tiêu cơ học chính bao gồm độ nén đập trong xi lanh và độ hao mòn khi va đập trong máy Los Angeles. Các phép thử này mô phỏng các tác động mà vật liệu phải chịu trong thực tế, như áp lực từ bánh xe và sự va đập, mài mòn giữa các hạt cốt liệu với nhau. Kết quả từ các thí nghiệm này cho phép phân loại và lựa chọn loại đá phù hợp cho từng lớp cấu tạo của đường bộ. Ví dụ, đá dùng cho lớp mặt bê tông nhựa yêu cầu có độ hao mòn thấp và cường độ cao hơn so với đá dùng cho lớp móng dưới. Việc thực hiện chính xác các thí nghiệm này đòi hỏi thiết bị chuyên dụng như máy nén thủy lực và máy Los Angeles, cùng với sự tuân thủ nghiêm ngặt các quy định về chuẩn bị mẫu và quy trình vận hành máy. Đây là những kỹ năng chuyên sâu mà một kỹ thuật viên kiểm tra chất lượng cầu đường bộ phải thành thạo.
4.1. Thí nghiệm độ nén đập trong xi lanh theo tiêu chuẩn
Thí nghiệm xác định độ nén đập trong xi lanh đánh giá khả năng của cốt liệu lớn chống lại sự vỡ vụn dưới tác dụng của tải trọng nén tĩnh. Quy trình được mô tả trong Bài 9 của giáo trình, dựa trên TCVN. Một lượng mẫu đá dăm đã được chuẩn bị (sấy khô hoặc bão hòa nước) được cho vào một xi lanh thép. Sau đó, một piston được đặt lên trên và toàn bộ cụm được đưa vào máy nén thủy lực. Tải trọng được gia tăng từ từ đến một giá trị quy định (ví dụ 200KN cho xi lanh 150mm). Sau khi nén, mẫu được lấy ra và sàng qua một cỡ sàng quy định để loại bỏ các hạt bị vỡ. Độ nén đập được tính bằng tỷ lệ phần trăm khối lượng vật liệu lọt qua sàng so với khối lượng mẫu ban đầu. Chỉ số này càng thấp, đá càng có cường độ cao và khả năng chống vỡ tốt, phù hợp cho các lớp chịu lực chính của mặt đường.
4.2. Phương pháp xác định độ hao mòn Los Angeles LA
Độ hao mòn Los Angeles (LA) là chỉ tiêu quan trọng nhất để đánh giá khả năng chống mài mòn và va đập của đá dăm. Thí nghiệm này được quy định trong Bài 10 và sử dụng một thiết bị chuyên dụng gọi là máy Los Angeles. Đây là một thùng thép hình trụ đặt nằm ngang, bên trong có các viên bi thép. Mẫu đá dăm sau khi được chuẩn bị theo cấp phối quy định sẽ được cho vào thùng cùng với một số lượng bi thép nhất định. Thùng sẽ quay 500 vòng với tốc độ 30-33 vòng/phút. Trong quá trình quay, sự va đập giữa đá, bi thép và thành thùng sẽ làm các hạt đá bị vỡ và mài mòn. Sau khi quay đủ số vòng, mẫu được lấy ra và sàng qua sàng 1,7mm. Phần trăm khối lượng vật liệu lọt qua sàng so với khối lượng ban đầu chính là chỉ số độ hao mòn Los Angeles. Chỉ số LA càng nhỏ, đá càng có khả năng chống mài mòn tốt.
V. Ứng dụng kết quả thí nghiệm đá trong kiểm tra chất lượng
Kết quả từ các phép thử trong giáo trình thí nghiệm đá là cơ sở khoa học để đưa ra quyết định nghiệm thu hoặc từ chối một lô vật liệu trong công tác kiểm tra chất lượng cầu đường bộ. Mỗi chỉ tiêu đều có ý nghĩa thực tiễn riêng. Ví dụ, hàm lượng tạp chất như bụi, bùn, sét quá cao sẽ làm giảm lực dính bám giữa đá và nhựa đường, gây ra hiện tượng bong tróc lớp mặt. Tương tự, hàm lượng hạt thoi dẹt lớn làm cho việc đầm nén khó đạt độ chặt yêu cầu và giảm cường độ của lớp kết cấu. Kỹ thuật viên không chỉ dừng lại ở việc thực hiện thí nghiệm và ghi nhận con số. Họ phải có khả năng phân tích, so sánh kết quả với các yêu cầu kỹ thuật của dự án và các quy định trong tiêu chuẩn. Dựa trên các phân tích này, một báo cáo thí nghiệm đầy đủ và chính xác sẽ được lập. Báo cáo này là bằng chứng pháp lý quan trọng, phục vụ cho công tác giám sát, nghiệm thu và giải quyết các vấnano đề kỹ thuật phát sinh trong quá trình thi công, đảm bảo công trình đạt chất lượng và tuổi thọ thiết kế.
5.1. Đánh giá hàm lượng tạp chất bụi bùn sét và hữu cơ
Việc xác định hàm lượng tạp chất là một phần không thể thiếu để đánh giá độ sạch của cốt liệu lớn. Theo TCVN 7572-8:2006, hàm lượng chung của bụi, bùn, sét được xác định bằng phương pháp rửa. Mẫu được ngâm trong nước, khuấy đều để các hạt bẩn rã ra, sau đó gạn bỏ phần nước đục. Quá trình này được lặp lại cho đến khi nước rửa trong. Khối lượng hao hụt sau khi rửa và sấy khô chính là khối lượng tạp chất. Tạp chất hữu cơ, dù ít gặp hơn, cũng được kiểm tra sơ bộ bằng phản ứng màu với dung dịch NaOH 3%. Sự hiện diện của các tạp chất này, dù với hàm lượng nhỏ, cũng có thể gây ảnh hưởng tiêu cực đến cường độ và độ bền lâu dài của bê tông và các lớp kết cấu áo đường.
5.2. Phân tích hàm lượng hạt thoi dẹt và ảnh hưởng của nó
Hạt thoi dẹt là những hạt có hình dạng không thuận lợi, được định nghĩa là "những hạt có chiều dày hoặc chiều ngang của nó nhỏ hơn hoặc bằng 1/3 chiều dài". Hàm lượng cao các hạt này trong đá dăm gây ra nhiều vấn đề. Trong quá trình lu lèn, các hạt này có xu hướng nằm theo phương ngang, tạo ra các mặt yếu và khó đạt được độ chặt K yêu cầu. Chúng cũng dễ bị gãy vỡ dưới tác dụng của tải trọng, làm suy giảm cường độ của lớp vật liệu. Phép thử xác định hàm lượng hạt thoi dẹt (Bài 11) được thực hiện bằng cách dùng thước kẹp chuyên dụng để phân loại các hạt có hình dạng xấu. Việc kiểm soát tỷ lệ này dưới một giới hạn cho phép là rất quan trọng, đặc biệt đối với các lớp mặt đường chịu tải trọng nặng và thường xuyên.
5.3. Cách lập báo cáo thí nghiệm cốt liệu lớn theo tiêu chuẩn
Một báo cáo thí nghiệm chuẩn mực là sản phẩm cuối cùng của quá trình kiểm tra. Theo yêu cầu của giáo trình và các TCVN, báo cáo phải bao gồm đầy đủ các thông tin cần thiết để đảm bảo tính minh bạch và khả năng truy xuất. Các thông tin bắt buộc bao gồm: tên và địa chỉ đơn vị thí nghiệm, tên công trường, vị trí lấy mẫu, ngày lấy mẫu và ngày thí nghiệm. Phần quan trọng nhất là trình bày rõ ràng kết quả của từng phép thử (ví dụ: độ hao mòn Los Angeles là 25%, hàm lượng bụi bùn sét là 1.5%). Báo cáo cũng cần ghi rõ tên người thí nghiệm và viện dẫn đến tiêu chuẩn đã áp dụng (ví dụ: "Thử nghiệm theo TCVN 7572-10:2006"). Một báo cáo đầy đủ, chính xác không chỉ phản ánh năng lực của phòng thí nghiệm mà còn là tài liệu quan trọng trong hồ sơ quản lý chất lượng của công trình.
