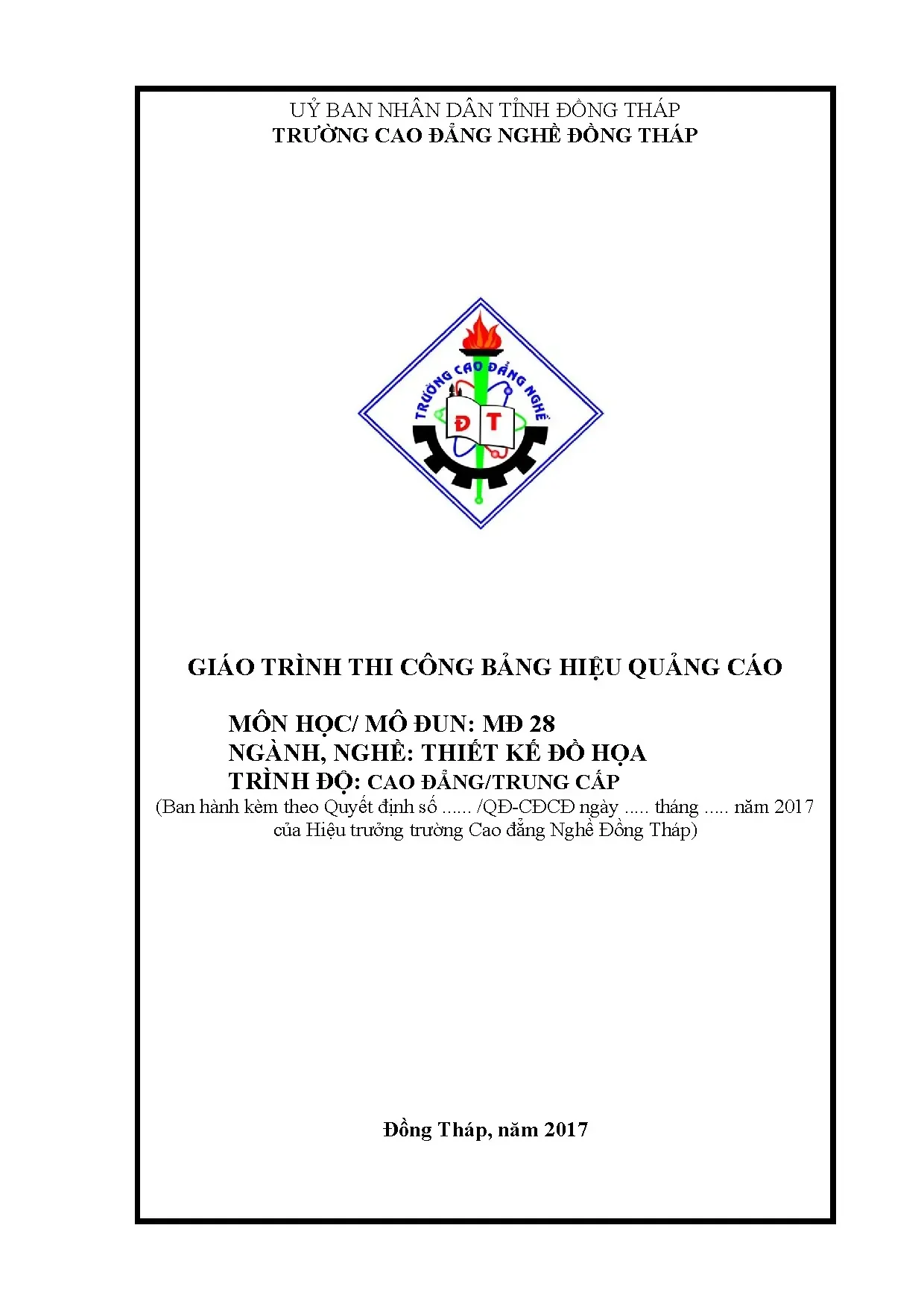

Tổng quan về giáo trình

Giáo trình Thi công bảng hiệu quảng cáo (Mã môn học/mô đun: MĐ22KC6480216, ký hiệu quản lý MĐ 28) là tài liệu đào tạo chuyên môn bắt buộc trong chương trình đào tạo ngành Thiết kế đồ họa ở trình độ Cao đẳng và Trung cấp, do Trường Cao đẳng Nghề Đồng Tháp (trực thuộc Ủy ban Nhân dân Tỉnh Đồng Tháp) ban hành theo quyết định năm 2017 và hoàn thiện nghiệm thu vào tháng 11 năm 2020 dưới sự chủ biên của tác giả Lê Trung Quang cùng sự tham gia đóng góp chuyên môn từ các giảng viên Trường Cao đẳng Cộng đồng Đồng Tháp và đại diện doanh nghiệp trong ngành.

                    CHƯƠNG TRÌNH ĐÀO TẠO THIẾT KẾ ĐỒ HỌA
               (Trình độ: Cao đẳng / Trung cấp Nghề Đồng Tháp)
   [ĐIỆN TỬ CƠ BẢN]                                      [VI ĐIỀU KHIỂN CƠ BẢN]
   (Kiến thức linh kiện,                                  (Lập trình logic,
    đo kiểm thông số)                                      phát xung tín hiệu)
                      [MÔ ĐUN BẮT BUỘC: MĐ22KC6480216]
                    THIẾT KẾ THI CÔNG BẢNG LED QUẢNG CÁO
               (Thời lượng: 105 giờ = 30h LT + 69h TH + 6h KT)

Về vị trí đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành hai học phần nền tảng là Điện tử cơ bản và Vi điều khiển cơ bản. Tổng thời lượng chương trình gồm 105 giờ, trong đó lý thuyết chiếm 30 giờ, thực hành/thí nghiệm/thảo luận chiếm 69 giờ và kiểm tra định kỳ chiếm 6 giờ (kèm 2 giờ thi kết thúc môn).

Mục tiêu học tập (Learning Outcomes) của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày được cấu tạo bán dẫn, nguyên lý hoạt động của điốt phát quang (LED); phương pháp sử dụng đồng hồ vạn năng (VOM) đo kiểm tra thông số điện (nguồn điện, mạch điều khiển, LED); quy trình thiết kế, đấu nối, lắp ráp bảng LED đơn, LED vẫy, LED ma trận; phân tích nguyên nhân và phương pháp khắc phục sự cố kỹ thuật.
  2. Kỹ năng: Nhận dạng phân loại các dòng chip và module LED; sử dụng phần mềm đồ họa vector để tính toán bố cục rải bóng; thực hiện kỹ thuật hàn khung kim loại, gia công cơ khí trên tấm nền composite (Alu) và Acrylic (Mica); đấu nối hệ thống mạch nguồn và nạp dữ liệu điều khiển chính xác.
  3. Năng lực tự chủ và trách nhiệm: Tuân thủ quy chuẩn an toàn lao động, vệ sinh công nghiệp trong môi trường gia công cơ khí và xử lý thiết bị điện.

Điểm đặc sắc của tài liệu là phương pháp tiếp cận đa ngành mang tính tích hợp cao, kết hợp giữa tư duy thiết kế đồ họa thị giác, kỹ thuật gia công cơ khí biển bảng và kiến thức kỹ thuật điện - điện tử ứng dụng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình được phân bổ thành 4 bài học chuyên đề theo tiến trình logic từ tổng quan lý thuyết linh kiện, kỹ thuật cơ khí khung nền đến thi công các hệ thống bảng điện tử chuyên biệt:

  • Bài 1: Tổng quan về bảng LED (4 giờ lý thuyết): Khái quát lịch sử vật lý chất bán dẫn từ phát hiện hiện tượng biến điện thành ánh sáng trên tinh thể Silic các-bua (SiC) của H. Round (1907), các công bố của Oleg Vladimirovich Losev, nghiên cứu bức xạ hồng ngoại trên hợp chất GaAs, GaSb, InP, SiGe của Rubin Braunstein (1955), phát minh LED hồng ngoại của Robert Biard và Gary Pittman (1961), LED ánh sáng đỏ nhìn thấy của Nick Holonyak Jr. (1962), LED vàng của George Craford (1972) và LED hiệu suất cao cho sợi quang của Pearsall. Phân tích nguyên lý tiếp giáp p-n, các dạng đóng gói chip bán dẫn (DIP, SMD 3528, SMD 5050, COB), các dạng đèn chiếu sáng dân dụng - công nghiệp (Downlight 4", 5", 6", Bulb, Tuýp, Panel 12W đến 72W, Đèn pha, Đèn đường) và vai trò của bộ biến đổi dòng điện (Driver tích hợp/độc lập) cùng bộ tản nhiệt.
  • Bài 2: Thiết kế, thực hành hàn khung (48 giờ): Hướng dẫn kỹ thuật thiết kế đồ họa vector trên phần mềm Corel Draw. Sử dụng công cụ Blend để rải bóng theo đường viền (yêu cầu khoảng cách tối thiểu 25mm so với khung bao để tránh chạm chân LED; thông số lỗ khoan test 3.07mm cho bóng oval và 5.02mm cho bóng tròn). Thiết lập công thức số lượng bóng chia hết cho cụm mạch hiệu ứng chạy đuổi (cụm 3 bóng × 4 cổng = 12; cụm 2 bóng × 4 cổng = 8; cụm 3 bóng × 3 cổng = 9; cụm 4 bóng × 4 cổng = 16). Phân loại vật tư: Tấm nhôm nhựa Alu, Mica Đài Loan (độ dày 2–20mm), kim loại công nghiệp (đồng, inox, nhôm 0.4–3mm), Decal (PP, decal lưới, decal phản quang), bạt Hiflex và 3M. Quy trình gia công cơ khí: Cắt, uốn sắt hộp, hàn hồ quang (góc que hàn 5–15 độ, vị trí đứng 0–15 độ), chà nhám, bả matit ATM chống thấm, chà bóng bằng giấy nhám (#150, #220 khô; #400, #600 ướt) và sơn chống gỉ bằng xăng công nghiệp. Kỹ thuật gia công Acrylic: Cắt đường thẳng, cưa lộng đường cong, phay rãnh bằng máy Router/Router table, uốn nhiệt bằng súng nhiệt (heat gun), khoan mồi và taro ren ngược chiều kim đồng hồ, đánh bóng cạnh bằng nạo, dũa mịn, phớt sáp và Cana.
  • Bài 3: Thi công bảng LED vẫy (20 giờ): Quy trình 5 bước thực hiện biển vẫy; so sánh đặc tính kỹ thuật giữa LED chân rời 5mm và LED liền dây 5mm (bó 50–100 bóng bọc nhựa chống oxy hóa); định mức tính toán tải dòng cho nguồn 5V DC (nguồn 5V–40A tải tối đa 1.200 bóng LED 5mm liền dây; nguồn 5V–60A tải tối đa 1.700 bóng). Phương pháp đấu nối mạch: Đấu chung cực Dương (+) LED vào nguồn, đấu các nhánh Âm (-) về cổng điều khiển trên bo mạch, nối thông các cổng âm giữa các bộ nguồn đối với biển lớn; kỹ thuật phân kênh điều khiển viền và chữ (ví dụ biển chữ "LÀM ĐẸP SPA" dùng mạch 12 kênh với 9 kênh chữ và 2–3 kênh viền); lập trình hiệu ứng trên phần mềm Solatech LED (tích hợp 30 hiệu ứng), OneLED, LED 4U.
  • Bài 4: Thi công bảng LED ma trận (28 giờ): Phân loại module ma trận P10, P16, P20 phục vụ quan sát cự ly gần hoặc xa (Indoor/Outdoor); nguyên lý ghép module theo kích thước nguyên lần; thiết kế khung xương dọc và ngang bằng sắt V lỗ, nẹp nhôm; tính toán công suất nguồn 5V/40A cấp cho module (8 tấm P10 đơn màu/P16, 5 tấm P10 3 màu, 4 tấm P10 full-color; giảm 1–2 tấm nếu cấp cho cả CPU). Quy trình kết nối cáp tín hiệu theo chiều mũi tên ngang (-->), xử lý mấu cắm ngược hướng khi jack không có vỏ nhựa, chọn cáp song song cho biển 2 mặt; phân biệt giăm trên card CPU (giăm đen cho Outdoor, giăm vàng cho Indoor); quy trình cài đặt và cấu hình phần mềm Ledshow TW (Ledshow 2015), mật khẩu thiết lập tham số màn hình 888, cài đặt chu kỳ quét 1/4(43) và vùng hiển thị phụ đề (Add Subtitle Zone).

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật lý bán dẫn quang điện: Cơ chế tái hợp hạt dẫn tại mối nối p-n giải phóng năng lượng dưới dạng quang tử; sự khác biệt về vật liệu nền giữa bán dẫn hợp chất (GaAs, GaSb, InP, SiGe) và công nghệ đóng gói hiện đại.
  • Nguyên lý điện tử công suất thấp và phân phối tải: Cơ chế biến đổi điện áp từ 220V AC sang 5V DC; định luật Ohm và nguyên lý phân dòng trong hệ thống mắc song song; kỹ thuật triệt tiêu hiện tượng sụt áp trên đường dây truyền tải bằng cách nối thông đường cực âm (-) giữa các cụm nguồn.
  • Kỹ thuật điều khiển số và quét ma trận: Nguyên lý điều khiển logic đóng/ngắt kênh cathode; cấu trúc phân chia chu kỳ quét (Scan Configuration 1/4) và phân cực tín hiệu (Data Polarity, OE Polarity) trong truyền thông hiển thị màn hình LED.
                    NGUYÊN LÝ ĐIỀU KHIỂN & PHÂN PHỐI TẢI

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng đồng hồ VOM để kiểm tra thông số điện áp và định vị điểm đứt mạch/chập mạch; kỹ thuật hàn hồ quang kim loại; kỹ thuật cắt gọt, phay rãnh, uốn nhiệt, taro ren và đánh bóng bề mặt tấm Acrylic; kỹ thuật đi dây, bấm đầu cáp bẹ tín hiệu và kết nối mạch công suất.
  • Kỹ năng phân tích (Analytical skills): Phân tích tương quan giữa công suất tiêu thụ và khả năng chịu tải của bộ nguồn để phân chia tải điện; tính toán số lượng điểm led chia hết cho chu kỳ quét hiệu ứng; xác định độ phân giải P10, P16, P20 tương ứng với khoảng cách quan sát thực tế.
  • Kỹ năng ứng dụng thực tế (Practical competencies): Khởi tạo bản vẽ kỹ thuật trên Corel Draw phục vụ chế tạo cơ khí/cắt CNC; lập trình biên tập chuyển động ánh sáng trên phần mềm Solatech LED, OneLED; thiết lập các tham số giao tiếp phần cứng (Controller, Baudrate, Screen Width/Height) trên phần mềm Ledshow TW.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo mô hình đào tạo nghề tích hợp (Workshop-based Vocational Training). Phân bổ thời lượng phản ánh rõ định hướng thực hành với 69 giờ thực hành xưởng trên tổng số 105 giờ (chiếm 65,7% thời lượng môn học), trong khi lý thuyết chỉ chiếm 28,6% (30 giờ), phần còn lại là kiểm tra đánh giá định kỳ (6 giờ).

          PHÂN PHỔ THỜI LƯỢNG MÔ ĐUN MĐ22KC6480216 (TỔNG: 105 GIỜ)
  0%                      28.6%                              94.3%     100%

Quy trình sư phạm được triển khai theo cấu trúc 4 giai đoạn nối tiếp:

  1. Hướng dẫn mở đầu (Lý thuyết chuyên ngành): Giảng viên phân tích nguyên lý cấu tạo linh kiện, tiêu chuẩn kỹ thuật vật tư và sơ đồ nguyên lý mạch điện.
  2. Thao tác mẫu (Thị phạm kỹ thuật): Giảng viên thực hiện mẫu các thao tác khó như hiệu chỉnh dòng điện hàn hồ quang, uốn mica bằng súng nhiệt, đấu nối nguồn tổ ong và thiết lập thông số trên phần mềm.
  3. Thực hành luyện tập (Phát triển kỹ năng): Học sinh trực tiếp thao tác tại xưởng thực hành theo các bài tập tình huống thực tế:
    • Thiết kế và gia công biển chữ nổi: Thực hiện lệnh Blend trên Corel Draw cho mẫu chữ thực tế ("LÀM ĐẸP SPA"), cắt tấm lót Alu 3mm, hàn khung sắt hộp và bả matit ATM hoàn thiện bề mặt.
    • Đấu nối hệ thống LED vẫy: Thi công bảng vẫy 12 kênh, phân bổ dây nguồn cho 1.200 bóng LED liền dây 5mm kết nối nguồn 5V–40A.
    • Ghép nối màn hình LED ma trận: Lắp đặt mảng module P10 trên hệ khung xương nẹp nhôm, kết nối cáp dữ liệu và cài đặt cấu hình màn hình trên Ledshow 2015.
  4. Đánh giá và kiểm tra nghiệm thu: Đánh giá định kỳ qua 3 đợt kiểm tra kỹ năng (tại Bài 2: 2 giờ, Bài 3: 2 giờ, và kết thúc học phần: 2 giờ). Tiêu chí chấm điểm dựa trên độ chính xác cơ khí (sai số kích thước, độ phẳng mối hàn, mép cắt mica không bị cháy/rạn), độ an toàn điện (đúng cực tính, cách điện khung bao, không sụt áp) và tính ổn định của chương trình điều khiển.

Về an toàn lao động, giáo trình quy định bắt buộc trang bị kính bảo hộ, khẩu trang lọc bụi/khói khi gia công cắt phay vật liệu Acrylic và thực hiện bảo hộ mắt, găng tay trong quá trình hàn điện kim loại.

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ các bước tiến kỹ thuật thông qua việc so sánh đối chuẩn giữa các thế hệ công nghệ chiếu sáng và hiển thị:

  • Phân tích so sánh 3 thế hệ chip LED: Giáo trình đặt chip DIP truyền thống (phát triển từ năm 1962) cạnh hai công nghệ mới là SMD và COB. Chip SMD (kích thước chuẩn SMD 3528, SMD 5050) sở hữu ưu thế tiết kiệm năng lượng 70%, khả năng phối trộn 16 triệu màu RGB, phát quang 6 lumens/diode nhưng đòi hỏi bo mạch chính xác cao và nhạy cảm với nhiệt độ môi trường. Ngược lại, chip COB tích hợp hơn 9 diode trên một chip với thiết kế mạch đơn 2 tiếp điểm, chi phí sản xuất thấp hơn 10% so với SMD, khả năng chịu nhiệt cao trong môi trường công nghiệp và đạt chỉ số hoàn màu CRI trên 85.
  • Tích hợp các phần mềm chuyên ngành phiên bản thực tế: Đưa vào quy trình đào tạo các công cụ phần mềm đang được sử dụng phổ biến tại các xưởng sản xuất: Corel Draw (kỹ thuật rải bóng tự động), Solatech LED (phần mềm giao diện tiếng Việt với 30 hiệu ứng cài sẵn), OneLED, LED 4U, Ledshow TW (Ledshow 2015) và Xshow.
  • Quy chuẩn hóa các thông số kỹ thuật thực nghiệm: Cung cấp định mức cụ thể về khả năng chịu tải của các dòng nguồn tổ ong thông dụng (nguồn 5V–40A chịu tải 1.200 bóng LED vẫy hoặc 8 tấm module P10 đơn sắc; nguồn 5V–60A chịu tải 1.700 bóng LED vẫy); quy định khoảng cách an toàn 25mm giữa đường viền led và khung bao kim loại nhằm ngăn chặn sự cố ngắn mạch chân linh kiện.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành Thiết kế đồ họa (Hệ Cao đẳng và Trung cấp): Tài liệu học tập chính thức cho mô đun MĐ 28 / MĐ22KC6480216. Cung cấp nền tảng để chuyển hóa các bản vẽ đồ họa 2D thành sản phẩm quảng cáo thực tế ngoài không gian thương mại.
  • Sinh viên các ngành kỹ thuật liên quan: Học sinh ngành Kỹ thuật Điện tử, Điện dân dụng và Cơ khí chế tạo có thể sử dụng tài liệu để mở rộng kiến thức về gia công biển bảng và điều khiển hiển thị kỹ thuật số.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành mô đun Điện tử cơ bản (để hiểu rõ nguyên lý hoạt động của diode, điện trở, quy tắc tính toán công suất dòng điện một chiều và kỹ năng sử dụng đồng hồ VOM) cùng mô đun Vi điều khiển cơ bản (để nắm vững cấu trúc cổng logic và cơ chế nạp xung điều khiển).
  • Giảng viên và kỹ thuật viên giảng dạy nghề: Sử dụng làm khung tài liệu giảng dạy chuẩn hóa, định hướng xây dựng bài giảng tích hợp giữa phòng máy tính (thiết kế, lập trình) và xưởng thực hành cơ khí - điện tử.
  • Thợ thi công và người tự học trong ngành quảng cáo: Tài liệu tra cứu thực tế về định mức vật tư, công thức phối ghép bộ nguồn, phương pháp đấu nối mạch và xử lý mã lỗi phần mềm điều khiển màn hình LED ma trận.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào và thuộc cấp độ đào tạo nào?

Giáo trình được biên soạn phục vụ giảng dạy hệ Cao đẳng và Trung cấp nghề thuộc nhóm ngành Thiết kế đồ họa tại Trường Cao đẳng Nghề Đồng Tháp, đồng thời làm tài liệu tham khảo kỹ thuật cho người học nghề cơ khí - quảng cáo.

2. Cần hoàn thành những môn học nào trước khi học mô đun này?

Người học bắt buộc phải tích lũy kiến thức từ hai môn học tiên quyết: Điện tử cơ bản (nắm vững định luật điện học, linh kiện bán dẫn, đo kiểm thiết bị) và Vi điều khiển cơ bản (nắm vững nguyên lý điều khiển cổng logic và xuất tín hiệu số).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu thiết kế đồ họa thông thường?

Tài liệu không dừng lại ở đồ họa mỹ thuật trên máy tính mà tích hợp toàn diện quy trình kỹ thuật phần cứng: từ thiết kế vector trên Corel Draw, kỹ thuật cơ khí cắt/hàn/bả matit khung sắt, gia công nhiệt trên Mica/Alu, cho đến tính toán công suất nguồn 5V và lập trình firmware điều khiển mạch hiển thị.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp song song giữa lý thuyết và thực nghiệm: sử dụng Corel Draw để thực hành tính toán bước rải bóng và chia cổng điều khiển theo đúng các công thức số học nêu trong Bài 2, sau đó thực hành đo kiểm trên các cụm module mẫu (như mạch LED vẫy 12 kênh hoặc cụm P10 đơn sắc) bằng đồng hồ VOM để kiểm tra hiện tượng sụt áp và thứ tự cấp nguồn.

5. Giáo trình hướng dẫn sử dụng những phần mềm điều khiển nào?

Tài liệu hướng dẫn trực tiếp các phần mềm thiết kế và điều khiển chuyên dụng gồm: Corel Draw (thiết kế đồ họa vector và rải bóng), Solatech LED, OneLED, LED 4U (biên tập hiệu ứng bảng LED vẫy) cùng Ledshow TW (Ledshow 2015) và Xshow (cấu hình tham số và truyền dữ liệu cho bảng LED ma trận).

Kết luận

Giáo trình Thi công bảng hiệu quảng cáo (Mã mô đun: MĐ22KC6480216) của Trường Cao đẳng Nghề Đồng Tháp là tài liệu đào tạo nghề chuẩn hóa, cung cấp hệ thống kiến thức toàn diện từ lý thuyết vật lý bán dẫn quang điện, kỹ thuật đồ họa ứng dụng, gia công cơ khí biển bảng đến quy trình lắp đặt, đấu nối và cấu hình các hệ thống bảng điện tử LED vẫy và LED ma trận.

Lộ trình học tập được thiết kế khoa học qua 4 bài học: $$\text{Lý thuyết bán dẫn LED (Bài 1)} \longrightarrow \text{Thiết kế & Hàn khung cơ khí (Bài 2)} \longrightarrow \text{Thi công bảng LED vẫy (Bài 3)} \longrightarrow \text{Thi công bảng LED ma trận (Bài 4)}$$

Để tối ưu hóa quá trình học tập, người học cần kết hợp khai thác các phần mềm chuyên ngành (Corel Draw, Solatech LED, Ledshow TW), tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động trong gia công cơ khí - nhiệt dẻo và sử dụng đồng hồ đo VOM để kiểm tra chất lượng các thông số điện trong toàn bộ chu trình lắp ráp sản phẩm.
