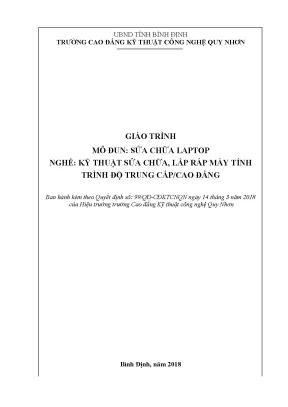

UBND TỈNH BÌNH ĐỊNH TRƯỜNG CAO ĐẲNG KỸ THUẬT CÔNG NGHỆ QUY NHƠN GIÁO TRÌNH MÔ ĐUN: SỬA CHỮA LAPTOP NGHỀ: KỸ THUẬT SỬA CHỮA, LẮP RÁP MÁY TÍNH TRÌNH ĐỘ TRUNG CẤP/CAO ĐẲNG Ban hành kèm theo Quyết định số: 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng trường Cao đẳng Kỹ thuật công nghệ Quy Nhơn Bình Định, năm 2018 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Để thực hiện biên soạn giáo trình đào tạo nghề Kỹ thuật sữa chữa và lắp ráp máy tính ở trình độ Cao Đẳng và Trung Cấp, giáo trình “Sửa chữa Laptop ” là một trong những giáo trình môn đun đào tạo chuyên ngành được biên soạn theo nội dung chương trình được Bộ Lao động Thương binh Xã hội và Tổng cục Dạy Nghề phê duyệt. Nội dung biên soạn ngắn gọn, dễ hiểu, tích hợp kiến thức và kỹ năng chặt chẽ với nhau, logíc.
Khi biên soạn, nhóm biên soạn đã cố gắng cập nhật những kiến thức mới có liên quan đến nội dung chương trình đào tạo và phù hợp với mục tiêu đào tạo, nội dung lý thuyết và thực hành được biên soạn gắn với nhu cầu thực tế trong sản xuất đồng thời có tính thực tiển cao. Trong quá trình sử dụng giáo trình, tuỳ theo yêu cầu cũng như khoa học và công nghệ phát triển có thể điều chỉnh thời gian và bổ sung những kiên thức mới cho phù hợp. Trong giáo trình, chúng tôi có đề ra nội dung thực tập của từng bài để người học cũng cố và áp dụng kiến thức phù hợp với kỹ năng. Tuy nhiên, tùy theo điều kiện cơ sở vật chất và trang thiết bị, các trường có thể sử dụng cho phù hợp.
Mặc dù đã cố gắng tổ chức biên soạn để đáp ứng được mục tiêu đào tạo nhưng không tránh được những khiếm khuyết. Rất mong nhận được đóng góp ý kiến của các thầy, cô giáo, bạn đọc để nhóm biên soạn sẽ hiệu chỉnh hoàn thiện hơn. Các ý kiến đóng góp xin gửi về Khoa Điện tử - Tin học, Trường Cao Đẳng Kỹ thuật công nghệ Quy Nhơn, 172 An Dương Vương, TP. Tham gia biên soạn 1.
Lê Hoàng Linh 2. Lê Tấn Hòa 2 GIÁO TRÌNH MÔ ĐUN Tên Mô Đun: Sửa chữa Laptop Mã mô đun: MĐ 19 I. Vị trí, tính chất của mô đun - Vị trí của mô đun + Môđun được bố trí sau khi học sinh học xong các môn học cấu trúc máy tính, lắp ráp, sửa chữa mạch điện tử cơ bản, sửa chữa mainboard và môđun Lắp ráp và cài đặt máy tính,. + Học song song các môn học mô đun đào tạo chuyên ngành.
- Tính chất của mô đun Là mô đun chuyên môn nghề thuộc các môn học, mô đun đào tạo nghề Kỹ thuật sửa chữa và lắp ráp máy tính. Mục tiêu mô đun - Kiến thức: + Nhận biết được các thành phần của Laptop. + Phân tích được các quy trình chẩn đoán và khắc phục lỗi ở Laptop. - Kỹ năng + Tháo lắp và nhận dạng các thiết bị đặc trưng của các Laptop + Sử dụng các công cụ chẩn đoán và khắc phục các lỗi của Laptop.
+ Sử dụng được máy hàn chíp, sửa chữa bo mạch máy Laptop. + Sửa chữa, thay thế màn hình máy Laptop. + Giải quyết được các vấn đề về nâng cấp CPU, RAM, HDD. + Sửa chữa các thiết bị khác trên Laptop như: Keyboard, TouchPad, WiFi, ….
- Năng lực tự chủ và chịu trách nhiệm: + Đi học đầy đủ, tích cực tham gia thảo luận, chăm chỉ đọc tài liệu tham khảo để nắm bắt được những kiến thức quan trọng. + Rèn luyện cho sinh viên thái độ nghiêm túc, tỉ mỉ, chính xác trong học tập và trong thực hiện công việc. Nội dung của mô đun. Nội dung tổng quát và phân bổ thời gian.
Số Thời gian (giờ) Tên các bài trong mô đun TT TS LT TH KT 1 Bài 1: Các thành phần chính của Laptop 20 6 14 2 Bài 2: Phân tích nguyên lý khối cấp nguồn 30 6 23 1 3 Bài 3: Sửa chữa mạch xung Clock và tín hiệu Reset 15 6 8 1 4 Bài 4: Phân tích hoạt động của CPU và Bios 15 6 9 5 Bài 5: Sửa chữa mạch Ram và chip Video 15 5 9 1 6 Bài 6: Sửa chữa màn hình LCD và cao áp 20 8 12 7 Bài 7: Sửa chữa mạch Sound, Audio và Network 20 8 12 Cộng 135 45 87 3 3 MỤC LỤC BÀI 1: CÁC THÀNH PHẦN CHÍNH CỦA LAPTOP 5 1. Cấu tạo, chức năng các bộ phận Laptop 5 1. Quy trình chuẩn đoán và giải quyết sự cố Laptop 11 1. Xử lý lỗi phần mềm Laptop 11 1.
Tháo lắp laptop 12 BÀI 2: PHÂN TÍCH NGUYÊN LÝ KHỐI CẤP NGUỒN 13 2. Sơ đồ khối của mạch cấp nguồn laptop 13 2. Nguyên lý hoạt động của mạch 15 2. Đo, kiểm tra điện áp nguồn đầu vào 16 2.
Đo, kiểm tra mạch lọc nguồn đầu vào 17 2. Đo, kiểm tra nguồn điện áp chờ 18 2. Đo kiểm tra nguồn cấp trước 20 2. Đo kiểm tra nguồn thứ cấp 20 2.8 Đo, kiểm tra nguồn VCORE 21 2.
Phương pháp kiểm tra bằng bộ nguồn đa năng 22 BÀI 3: SỬA CHỮA MẠCH XUNG CLOCK VÀ TÍN HIỆU RESET 24 3. Sửa chữa mạch Clock và xung clock 24 3. Tín hiệu Reset và mạch tạo tín hiệu Reset 28 3. Đo, kiểm tra tín hiệu Reset hệ thống 31 BÀI 4: PHÂN TÍCH HOẠT ĐỘNG CỦA CPU VÀ BIOS 33 4.
Phân tích quá trình POST của máy 33 4. Phân tích hư hỏng thông qua dòng tiêu thụ 34 4. Nạp lại ROM BIOS 34 BÀI 5: SỬA CHỮA MẠCH RAM VÀ CHIP VIDEO 36 5. Kiểm tra sửa chữa RAM 36 5.
Kiểm tra, sửa chữa Chip video trong laptop 46 BÀI 6: SỬA CHỮA MÀN HÌNH LDC VÀ CAO ÁP 54 6. Màn hình LCD 54 6. Sửa chữa mạch điện điều khiển điện áp 59 6. Sửa chữa hiện tượng mất điện áp 24V 61 6.
Sửa chữa hiện tượng mất điện áp 8,5V 62 6. IC giải mã tín hiệu LVDS trên màn hình. Sửa chữa mạch cao áp 68 BÀI 7: SỬA CHỮA MẠCH SOUND, AUDIO VÀ NETWORK 73 7. Nguyên lý họat động 73 7.
Kiểm tra sửa chữa khi máy không nhận Card Sound 75 7. Kiểm tra sửa chữa sự cố không có tiếng ra loa 78 TÀI LIỆU THAM KHẢO 80 4 BÀI 1: CÁC THÀNH PHẦN CHÍNH CỦA LAPTOP Mã bài: MĐ 19-01 Thời gian: 20 giờ (LT: 2; TH: 10; Tự học: 8) Giới thiệu: Để giúp người học sửa chữa được laptop, thì cần có kiến thức về các thành phần của Laptop, chức năng của chúng. Trong hệ thống máy tính Laptop gồm một số linh kiện cơ bản trên mainboard nếu nắm được các thành phần và nhiện vụ củ từng thành phần sẽ giúp cho người sửa chữa dễ dàng hơn. Mục tiêu của bài: Sau khi học xong bài này người học có khả năng: - Nhận diện chính xác các thiết bị chính của máy tính xách tay; - Nắm vững nguyên tắc khi tháo lắp máy tính xách tay; - Xác định các yếu tố hình thù của máy tính; - Rèn luyện khả năng nhìn nhận quan sát vấn đề.
Nội dung của bài 1. Cấu tạo, chức năng các bộ phận Laptop 1. Màn hình LCD Hình 1. Màn hình LCD - Màn hình Laptop thường sử dụng màn hình tinh thể lỏng, là nơi hiển thị hình ảnh mầu cho chúng ta giao tiếp với máy tính.
- Màn hình trên mỗi dòng máy thường có độ phân giải khác nhau nhưng chúng thường có chuẩn chân cắm là 20 chân hoặc 30 chân tín hiệu. - Trên màn hình được cấu tạo bởi các điểm ảnh (pixels), độ phân giải của màn hình được tính bởi số điểm ảnh theo chiều ngang nhân với số điểm ảnh theo chiều dọc. - Màn hình có thể bị hỏng với các biểu hiện: + Có màn sáng trắng không có hình. + Hình ảnh có kẻ ngang, dọc.
+ Hình bị nhiễu mầu, ảnh chớp giật. Bo cao áp 5 Hình 1. Bo cao áp - Bo cao áp nằm ở ngay phía dưới màn hình LCD, nó có nhiệm vụ kích điện áp DC lên đến khoảng 1500V để cấp cho bóng cao áp ở mép màn hình để tạo ánh sáng nền cho màn hình. Bàn phím & Chuột Touch pad Hình 1.
Bàn phím - Bàn phím của Laptop là phần cho phép chúng ta nhập dữ liệu vào máy tính, khác với các bàn phím PC, bàn phím Laptop thường có thêm các phím chức năng như phím điều chỉnh độ sáng, xuất tín hiệu ra cổng CRT. khi chúng ta bấm kết hợp các phím đó với phím Fn. - Bàn phím Laptop là phần che vỉ máy bên dưới, nếu bạn tháo bàn phím ra bạn sẽ nhìn thấy vỉ máy và các linh kiện của Main 1. Ổ cứng HDD - Ổ cứng có chức năng lưu trữ các phần mềm của máy tính như hệ điều hành, các chương trình ứng dụng, tài liệu.
- Khi ổ cứng chưa được cài đặt thì máy tính bật lên chỉ có logo của nhà sản xuất hoặc có một số thông báo không có dữ liệu trong ổ cứng, khi máy tính không có ổ cứng thì nó chạy bằng chương trình BIOS do nhà sản xuất nạp vào trong bộ nhớ ROM. Ổ Cd Rom Hình 1. Ổ CD Rom - Ổ CD ROM trong máy tính cho phép chúng ta ghi đọc dữ liệu trên các đĩa CD, DVD. - Ổ CD ROM có thể tháo ra dễ dàng, khi máy không có ổ CD ROM nó vẫn có thể hoạt động và vẫn vào được Windows.
Bộ nhớ RAM 7 Hình 1. RAM - Bộ nhớ RAM là bộ nhớ quan trọng trong hoạt động của máy tính, nếu không có RAM thì máy tính không thể hoạt động, dung lượng bộ nhớ RAM có quyết định đến tốc độ máy tính. - Trong quá trình máy tính hoạt động, bộ nhớ RAM sẽ lưu tạm toàn bộ các chương trình mà máy tính đang chạy như phần lõi hệ điều hành, các chương trình bạn đang chạy, các hình ảnh, video mà bạn đang xem đều được lưu tạm trong RAM. Main board - Vỉ máy được thiết kế bên dưới bàn phím, vỉ máy là nơi liên kết các linh kiện của máy thông qua các đường mạch in, trên vỉ máy là các linh kiện như Chipset, IC, điện trở, tụ điện.
- Vỉ máy Laptop thường có nhiều lớp mạch in, vì vậy việc dò mạch trên vỉ máy Laptop là điều rất khó khăn phức tạp.
