TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH LẮP ĐẶT, BẢO DƯỠNG HỆ THỐNG NĂNG LƯỢNG TÁI TẠO

Tổng quan về giáo trình (250-300 từ)

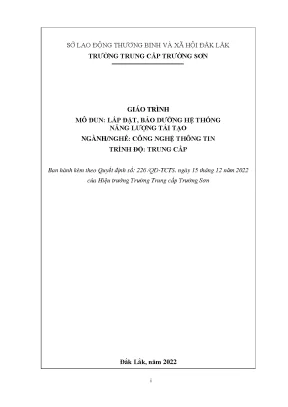

Giáo trình mô đun: Lắp đặt, bảo dưỡng hệ thống năng lượng tái tạo (Mã mô đun: MĐ16) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 226/QĐ-TCTS ngày 15 tháng 12 năm 2022 của Hiệu trưởng Trường Trung cấp Trường Sơn (tỉnh Đắk Lắk). Giáo trình do ThS. Kỹ sư Công nghệ tự động Nguyễn Như Thế (Chủ biên) cùng ThS. Điều khiển và tự động hóa Đào Minh Thủy biên soạn, phục vụ trực tiếp cho hệ trung cấp ngành Điện công nghiệp và dân dụng, đồng thời mở rộng tham khảo cho ngành Công nghệ thông tin và kỹ thuật vận hành nhà máy thủy điện.

Trong chương trình khung, MĐ16 là mô đun chuyên môn mang tính bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành mô đun Điện tử cơ bản. Mục tiêu tổng quát của giáo trình nhằm trang bị cho người học:

  • Hệ thống hóa cơ sở lý thuyết, tiềm năng và phạm vi ứng dụng của các nguồn năng lượng tái tạo chính (mặt trời, gió, nước);
  • Nhận dạng cấu tạo, nguyên lý làm việc của các tổ hợp thiết bị chuyển đổi năng lượng;
  • Hình thành kỹ năng tính toán, thiết kế, lắp ráp và bảo dưỡng các hệ thống phát điện cục bộ hoặc hòa lưới theo yêu cầu phụ tải;
  • Rèn luyện tính chính xác, nghiêm túc trong quy trình kỹ thuật và kiểm định an toàn điện.

Giáo trình có tổng thời lượng 60 giờ, phân bổ thành 30 giờ lý thuyết, 28 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra định kỳ. Nội dung được kết cấu thành 4 bài học theo logic tích lũy từ khái niệm vật lý tổng quát đến các giải pháp công nghệ cụ thể trong thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 4 bài học chính với tiến trình chuyển tải kiến thức từ cơ sở định lượng đến phân tích hệ thống:

[Bài 1: Khái niệm về năng lượng] (5 giờ LT)
  • Bài 1: Khái niệm về năng lượng (5 giờ Lý thuyết): Phân tích khái niệm năng lượng theo quan điểm cơ học và thuyết tương đối của Albert Einstein; hệ thống hóa các đơn vị đo năng lượng chuẩn (Joule, Calo, kWh, Btu) kèm các hệ số quy đổi (1 cal = 4,184 J trong nhiệt hóa học; 1 kWh = $3,6 \times 10^6\text{ J}$); phân loại năng lượng thành động năng, thế năng và phân tích đặc tính các nguồn năng lượng hóa thạch (than đá, dầu mỏ), thủy điện, hạt nhân, địa nhiệt, gió và mặt trời.
  • Bài 2: Năng lượng mặt trời (34 giờ: 15 LT, 18 TH, 1 KT): Trình bày cấu tạo 8 thành phần của tấm pin quang điện (khung nhôm anode hóa, kính cường lực dày 2–4 mm chịu mưa đá $\le 25\text{ mm}$, màng EVA, solar cell silic loại N và P, tấm nền polymer, hộp đấu dây junction box, cáp DC, jack MC4); cơ chế dịch chuyển electron - lỗ trống khi hấp thụ photon; các ứng dụng nhiệt và điện (máy nước nóng đối lưu tự nhiên, hệ thống sấy nông sản bơm nhiệt tiết kiệm 30–75% điện, máy bay Airbus Zephyr 75 kg, xe Lightyear One, bếp Saussure 1767 / parabol đạt 380°C); khảo sát hệ thống solar tracker 2 bậc tự do tích hợp GPS, cảm biến gia tốc, la bàn số (sai số góc ngẩng $\pm 3^\circ$, góc hướng $\pm 5^\circ$); mạch sạc MPPT và nghịch lưu SPWM; quy trình kiểm định biến tần hòa lưới (sóng hài, dòng DC xâm nhập, nhấp nháy điện áp $P_{st}/P_{lt}$, ngưỡng tần số $f > 50,5\text{ Hz}$).
  • Bài 3: Năng lượng gió (16 giờ: 5 LT, 10 TH, 1 KT): Khảo sát các bộ phận của tuabin gió (anemometer, blades, brake, rotor khởi động ở 12–22 km/h và ngắt ở 104 km/h, gear box, generator, nacelle, pitch, yaw system); đối chiếu tuabin trục ngang (HAWT - hiệu suất tối đa ~56%) và trục đứng (VAWT - hiệu suất 19–40%) theo tài liệu của Shepherd và bảng 7 tiêu chí đánh giá; quy trình 10 bước tính toán thiết kế tuabin gió trục đứng cánh Lenz2 công suất 400 W (hệ số $TSR = 0,389$, diện tích quét cánh $A = d_m \times h$, tính tỷ số truyền hộp số $i$).
  • Bài 4: Năng lượng nước (5 giờ Lý thuyết): Khảo sát hóa năng, nhiệt năng và cơ năng của nước; thống kê phân bố lượng mưa tại Việt Nam (1500–2000 mm/năm, khu vực Tây Nguyên/Tây Côn Lĩnh đạt 4000–5000 mm/năm) và trữ năng thế giới theo B. Xlebinger (1950); cấu tạo tuabin thủy lực (buồng xoắn, cánh hướng, bánh xe công tác, ống hút, bộ điều tốc); phân loại nhà máy thủy điện kiểu đập (Hòa Bình, Trị An, Thác Mơ) và kiểu kênh/hầm dẫn (Đa Nhim - cột nước 1020 m); phương pháp xác định các thông số hồ chứa (MNDBT, MNC, MNDCB, dung tích hữu ích $V_{hi}$, dung tích phòng lũ $V_{phl}$, công suất lắp máy $N_{lm}$) theo bài toán cân bằng kinh tế - kỹ thuật đa mục tiêu.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố các nền tảng lý thuyết kỹ thuật bao gồm:

  • Nguyên lý chuyển hóa năng lượng: Định luật bảo toàn năng lượng, tương đương khối lượng - năng lượng của Einstein ($E = mc^2$), nguyên lý khí động học tuabin và thủy lực học dòng chảy;
  • Vật lý chất rắn và bán dẫn: Bản chất tiếp giáp P-N trên tinh thể silic đơn tinh thể/đa tinh thể, cơ chế kích thích mức năng lượng electron giải phóng dòng quang điện;
  • Điện tử công suất và điều khiển học: Kỹ thuật điều chế độ rộng xung hình sin (SPWM), thuật toán dò điểm công suất cực đại (MPPT), thuật toán định vị mặt trời trên hệ vi điều khiển nhúng.

Kỹ năng phát triển

Thông qua mô đun, người học hình thành các nhóm năng lực thực hành:

  • Kỹ năng tính toán kỹ thuật: Xác định công suất bức xạ mặt trời, công suất dòng khí ($P_w$), công suất cơ trục quay ($P_m$), tỷ số truyền bánh răng ($i$), tính toán cột nước ($H_0$) và dung tích hồ chứa;
  • Kỹ năng thao tác, lắp đặt cơ - điện: Đấu nối hệ thống pin quang điện chuẩn jack MC4, ghép nối bộ nạp MPPT với hệ ắc quy, lắp ráp khung cơ khí tuabin gió và cân chỉnh cảm biến MEMS;
  • Kỹ năng đo lường, kiểm định: Vận hành anemometer đo tốc độ gió, sử dụng máy hiện sóng và thiết bị chuyên dụng đo kiểm chất lượng điện năng hòa lưới (đo độ lệch tần số, thành phần sóng hài, dòng điện rò một chiều).

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp giữa lý thuyết chuyên ngành và thực hành kỹ năng (tỷ lệ giờ thực hành/thảo luận chiếm 46,7% tổng thời lượng mô đun, tương đương 28/60 giờ). Tiến trình giảng dạy được tổ chức thông qua các giải pháp sư phạm sau:

[Giảng dạy lý thuyết nền tảng & công thức]
[Nghiên cứu Case Study thực tế (Đa Nhim, Hòa Bình, Sơn La)]
[Thực hành khảo sát mô hình & Đo kiểm mạch điện (MPPT, SPWM, Tracking)]
[Bài tập tính toán thiết kế 10 bước (Tuabin Lenz2 400W)]
[Kiểm tra định kỳ lý thuyết & thao tác kỹ năng (2 giờ)]
  • Tiếp cận qua bài tập thiết kế và tình huống thực tế (Case Studies): Giáo trình sử dụng các số liệu kỹ thuật thực tế để phân tích bài toán tối ưu. Ví dụ: phân tích quá trình luận chứng chọn mực nước dâng bình thường (MNDBT) 215 m của Nhà máy Thủy điện Sơn La, phương án tận dụng cột nước 1020 m của Thủy điện Đa Nhim, hoặc bài toán lựa chọn cấu hình tuabin gió trục đứng hay trục ngang dựa trên ma trận 7 tiêu chí đánh giá.
  • Thực hành trên mô hình hệ thống: Học sinh trực tiếp thao tác trên mô hình thực nghiệm: khảo sát hệ thống bám nhật quỹ 2 trục sử dụng vi điều khiển, đo đạc sai số góc ngẩng ($\pm 3^\circ$) và góc định hướng ($\pm 5^\circ$); thử nghiệm mạch sạc MPPT và mạch nghịch lưu biến đổi sóng vuông sang sóng sine chuẩn.
  • Phương pháp kiểm tra, đánh giá: Hoạt động kiểm tra định kỳ được bố trí sau Bài 2 (1 giờ) và Bài 3 (1 giờ). Quy trình đánh giá kết hợp kiểm tra lý thuyết (tính trong quỹ giờ lý thuyết) và kiểm tra kỹ năng thao tác thiết bị, đo kiểm thông số mạch điện (tính trong quỹ giờ thực hành).
  • Định hướng tự học: Người học được yêu cầu tự tính toán quy đổi các đơn vị đo lường, thực hiện quy trình thiết kế 10 bước cho máy phát điện gió công suất nhỏ theo các điều kiện vận tốc gió giả định và phân tích biểu đồ thủy văn địa phương.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các bước tiến công nghệ và tiêu chuẩn kỹ thuật trong lĩnh vực năng lượng tái tạo tính đến thời điểm biên soạn năm 2022:

  • Tích hợp công nghệ vi cơ điện tử (MEMS) và điều khiển nhúng: Giáo trình cập nhật cấu trúc hệ thống bám mặt trời tự động sử dụng cảm biến gia tốc, la bàn số và mô-đun GPS tiêu thụ năng lượng thấp. Phương pháp này thay thế các cơ cấu bám quang học truyền thống, đảm bảo tính toán vị trí mặt trời theo thời gian thực với độ chính xác cao.
  • Cập nhật ứng dụng công nghiệp và phương tiện giao thông: Đưa vào tài liệu các minh chứng kỹ thuật hiện đại như máy bay mặt trời Airbus Zephyr (kết cấu sợi carbon, trọng lượng 75 kg, sải cánh 25 m, trần bay tầng bình lưu trong 25 giờ), xe điện Lightyear One (tầm hoạt động 725 km, sạc quang điện 12 km/giờ nắng), và hệ thống buồng sấy nông sản mái vòm ứng dụng bơm nhiệt tại khu vực Nam Bộ, Tây Nguyên.
  • Quy chuẩn hóa quy trình kiểm định an toàn hòa lưới: Văn bản đưa ra danh mục các chỉ tiêu kỹ thuật cần kiểm định trước khi đấu nối điện mặt trời vào lưới điện quốc gia theo quy định ngành điện: kiểm tra chức năng chống phát ngược khi mất lưới (anti-islanding), đo lường mức nhấp nháy điện áp ngắn hạn ($P_{st}$), dài hạn ($P_{lt}$), giới hạn thành phần sóng hài và tự động điều chỉnh công suất tác dụng khi tần số $f > 50,5\text{ Hz}$.
  • Chuẩn hóa quy trình tính toán khí động học: Cung cấp thuật toán 10 bước có cấu trúc khép kín để thiết kế tuabin gió công suất nhỏ cánh Lenz2 ($TSR = 0,389$), cho phép kiểm tra vòng lặp công suất ngõ ra ($P_{out}$) so với công suất yêu cầu ($P_e$) nhằm tối ưu hóa diện tích cánh quét ($A$).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được định hình cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  • Học sinh, sinh viên hệ trung cấp: Áp dụng chính thức cho người học chuyên ngành Điện công nghiệp và dân dụng, Kỹ thuật Công nghệ thông tin theo khung chương trình mô đun MĐ16.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành học phần Điện tử cơ bản nhằm bảo đảm khả năng đọc hiểu sơ đồ nguyên lý mạch bán dẫn, mạch biến đổi công suất DC-DC/DC-AC và sử dụng an toàn các thiết bị đo lường điện.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm đề cương và tài liệu chuẩn để phân bổ giáo án giảng dạy 60 giờ; xây dựng bài giảng thực hành tại xưởng mô hình năng lượng tái tạo và trạm thực nghiệm.
  • Kỹ thuật viên hiện trường và người tự học: Phục vụ nghiên cứu, tham khảo cho nhân sự làm việc trong lĩnh vực thi công lắp đặt điện mặt trời áp mái dân dụng, bảo dưỡng trạm phong điện mini hoặc nhân viên kỹ thuật vận hành tại các nhà máy thủy điện vừa và nhỏ.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?

Tài liệu biên soạn theo chuẩn chương trình trung cấp ngành Điện công nghiệp và dân dụng, phù hợp cho sinh viên kỹ thuật, giảng viên đào tạo nghề và kỹ thuật viên bảo dưỡng trạm năng lượng tái tạo.

2. Cần hoàn thành những môn học nào trước khi học giáo trình này?

Học viên bắt buộc phải học xong mô đun Điện tử cơ bản để có nền tảng về linh kiện bán dẫn (diode, transistor, IC), nguyên lý chỉnh lưu và các kỹ thuật đo kiểm điện áp, dòng điện.

3. Giáo trình tập trung vào các dạng năng lượng tái tạo nào?

Nội dung phân tích sâu vào 3 nguồn năng lượng tái tạo chính: năng lượng mặt trời (Bài 2 - 34 giờ), năng lượng gió (Bài 3 - 16 giờ) và năng lượng nước/thủy điện (Bài 4 - 5 giờ).

4. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết là gì?

Giáo trình tích hợp thuật toán điều khiển thực tế (mạch sạc MPPT, nghịch lưu SPWM, hệ bám mặt trời dùng vi điều khiển và cảm biến MEMS) cùng quy trình tính toán thiết kế 10 bước cho tuabin gió Lenz2 400 W.

5. Giáo trình có đề cập đến các tiêu chuẩn kỹ thuật hòa lưới điện không?

Có. Mục kiểm tra định kỳ trong Bài 2 quy định rõ các tiêu chuẩn kiểm định biến tần: đo sóng hài, kiểm tra dòng xâm nhập DC, mức nhấp nháy điện áp ($P_{st}, P_{lt}$) và khả năng điều chỉnh công suất khi tần số lưới biến đổi ($f > 50,5\text{ Hz}$).

Kết luận (150 từ)

Giáo trình mô đun: Lắp đặt, bảo dưỡng hệ thống năng lượng tái tạo (MĐ16) cung cấp hệ thống kiến thức kỹ thuật hoàn chỉnh, chuẩn hóa về cơ sở lý thuyết và kỹ năng thực hành trong lĩnh vực năng lượng tái tạo. Lộ trình đào tạo 60 giờ dẫn dắt người học từ việc hiểu rõ bản chất vật lý của các dạng năng lượng, phân tích cấu tạo 8 bộ phận của pin mặt trời, 12 bộ phận của tuabin gió, đến việc làm chủ các thuật toán điều khiển MPPT, solar tracking và tính toán thủy văn hồ chứa.

Tài liệu thiết lập cầu nối giữa lý thuyết cơ sở với thực tiễn sản xuất thông qua các mô hình thực nghiệm, quy trình thiết kế máy phát điện gió 10 bước và danh mục tiêu chuẩn kiểm định hòa lưới. Đây là tài liệu phục vụ đào tạo nghề nghiệp và làm cẩm nang tra cứu kỹ thuật cho nhân sự vận hành hệ thống năng lượng tái tạo.
