TỔNG QUAN HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG GIÁO TRÌNH MÔ ĐUN 21: LẮP ĐẶT, LẬP TRÌNH PLC NÂNG CAO

Tổng quan về giáo trình

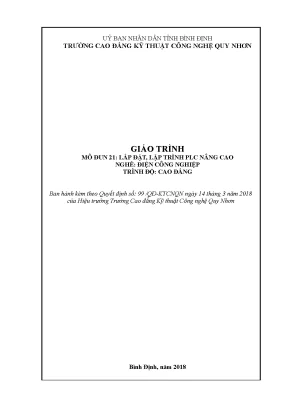

Giáo trình Mô đun 21: Lắp đặt, lập trình PLC nâng cao (Mã mô đun: MĐ 21) là tài liệu đào tạo chuyên môn được biên soạn bởi tác giả Trần Trọng Kiệm, ban hành chính thức theo Quyết định số 99/QĐ-KTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (trực thuộc Ủy ban Nhân dân tỉnh Bình Định).

+-------------------------------------------------------------------------------+
|                      THÔNG TIN XUẤT BẢN VÀ HÀNH CHÍNH                         |
+-------------------------------------------------------------------------------+
| - Tên tài liệu: Giáo trình Lắp đặt, lập trình PLC nâng cao (Mã mô đun: MĐ 21) |
| - Ban hành theo: Quyết định số 99/QĐ-KTCNQN ngày 14/03/2018                  |
| - Đơn vị: Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn                         |
| - Tác giả: Trần Trọng Kiệm                                                    |
| - Ngành/Nghề đào tạo: Điện công nghiệp (Trình độ: Cao đẳng)                   |
| - Thời lượng đào tạo: 90 giờ (Lý thuyết: 30 giờ; Thực hành: 58 giờ; KT: 02 giờ)|
+-------------------------------------------------------------------------------+

Trong khung chương trình đào tạo nghề Điện công nghiệp trình độ Cao đẳng, mô đun này giữ vị trí học phần chuyên ngành chuyên sâu, được bố trí giảng dạy sau khi người học đã hoàn thành 04 mô đun nền tảng:

  • Quấn dây sửa chữa máy điện
  • Lắp đặt, sửa chữa mạch điện máy công nghiệp
  • Lắp đặt bộ điều khiển lập trình cỡ nhỏ
  • Lắp đặt, lập trình PLC (cơ bản)
                       TIẾN TRÌNH ĐÀO TẠO MÔ ĐUN
 [Mô đun Quấn dây sửa chữa máy điện]
 [Mô đun Lắp đặt, sửa chữa mạch điện máy công nghiệp]
 [Mô đun Lắp đặt bộ điều khiển lập trình cỡ nhỏ]
 [Mô đun Lắp đặt, lập trình PLC cơ bản]
                 │
                 ▼
 [MĐ 21: LẮP ĐẶT, LẬP TRÌNH PLC NÂNG CAO] (Thời lượng: 90 giờ)

Mục tiêu học tập của mô đun được cấu trúc thành ba nhóm chuẩn đầu ra rõ ràng:

  1. Kiến thức: Trình bày phương pháp cấu hình màn hình giao tiếp Text Display (TD); sử dụng tập lệnh chức năng nâng cao (so sánh, đồng hồ thời gian thực RTC, xử lý tín hiệu Analog, phát xung tốc độ cao PTO/PWM, bộ đếm xung tốc độ cao HSC); phân tích phương pháp đấu nối phần cứng ngoại vi và truyền thông dữ liệu máy tính - PLC.
  2. Kỹ năng: Hiện thực hóa các thuật toán điều khiển ứng dụng trong công nghiệp và dân dụng; đấu nối chuẩn xác phần cứng hệ thống S7-200 với thiết bị trường; lập trình giao diện giám sát trên màn hình TD 400C; phát hiện, phân tích và khắc phục lỗi chương trình.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc công nghiệp, chủ động tổ chức không gian làm việc và tuân thủ nghiêm ngặt các quy tắc an toàn cho người lẫn thiết bị.

Giáo trình phân bổ tổng thời lượng 90 giờ thành 05 bài học tích hợp, tiếp cận từ kiến thức giao diện giám sát đến xử lý tín hiệu số, thuật toán thời gian thực, xử lý tín hiệu tương tự và điều khiển xung tốc độ cao.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------------+
|                       CẤU TRÚC 05 CHỦ ĐỀ CHUYÊN MÔN                           |
+-------------------------------------------------------------------------------+
| Bài 1: Kết nối màn hình TD với PLC (21 giờ: 06 LT, 15 TH)                    |
| Bài 2: Lập trình điều khiển sử dụng chức năng so sánh (21 giờ: 06 LT, 15 TH)  |
| Bài 3: Lập trình điều khiển sử dụng đồng hồ thời gian thực (15 giờ: 06 LT, 09 TH)|
| Bài 4: Lập trình điều khiển sử dụng tín hiệu Analog (15 giờ: 06 LT, 09 TH)   |
| Bài 5: Lập trình điều khiển bộ phát xung và bộ đếm tốc độ cao (18 giờ: 06 LT, 11 TH, 01 KT)|
+-------------------------------------------------------------------------------+

Các chương và chủ đề chính

Bài 1: Kết nối màn hình TD với PLC (21 giờ: 06 LT, 15 TH)

  • Giới thiệu các dòng thiết bị giao diện người - máy HMI của họ S7-200: TD 100C (hiển thị 4 dòng, tối đa 64 ký tự hoặc 48 ký tự chữ đậm), TD 200 (2 dòng x 20 ký tự), TD 200C (2 dòng x 20 ký tự) và TD 400C (hỗ trợ 2 hoặc 4 dòng văn bản, 16 hoặc 24 ký tự/dòng).
  • Cấu hình thông số truyền thông qua chuẩn vật lý RS-485 bằng cáp TD/CPU; quy tắc cấp nguồn (dưới 2,5m dùng nguồn chung qua cáp; trên 2,5m sử dụng bộ nguồn riêng).
  • Quy trình cấu hình Text Display Wizard trên phần mềm STEP 7 - Micro/WIN: cài đặt mật mã bảo vệ, lựa chọn ngôn ngữ, cấu hình bit điều khiển (dạng chuyển mạch Set bit hoặc dạng nút ấn xung Momentary contact), thiết lập bảng cảnh báo Alarm và 64 menu người dùng (User Menu phân cấp 8 menu lớn x 8 menu con).
  • Ứng dụng thực hành: Hệ thống điều khiển dây chuyền 02 băng tải đếm đóng gói sản phẩm và hệ thống 03 băng tải vận hành/dừng tuần tự theo trễ thời gian kết hợp bảo vệ quá tải nhiệt.

Bài 2: Lập trình điều khiển sử dụng chức năng so sánh (21 giờ: 06 LT, 15 TH)

  • Tập lệnh so sánh toán học: bằng (==), lớn hơn hoặc bằng (>=), nhỏ hơn hoặc bằng (<=), khác nhau (<>) trên các kiểu dữ liệu số.
  • Các lệnh dịch chuyển dữ liệu: dịch bit sang phải/trái dạng Byte (SHR_B, SHL_B với số bit dịch $N \le 8$), dạng Word (SHR_W, SHL_W với $N \le 16$), dạng Double Word (SHR_DW, SHL_DW với $N \le 32$) và tác động trạng thái đến bit nhớ đặc biệt SM1.1.
  • Tập lệnh chuyển đổi kiểu dữ liệu (Converter): chuyển đổi Byte sang số nguyên (B_I), số nguyên sang Byte (I_B), số nguyên 16-bit sang nguyên kép 32-bit (I_DI), nguyên kép sang số nguyên (DI_I), nguyên kép sang số thực (DI_R), chuyển đổi qua lại giữa số nguyên và mã BCD (BCD_I, I_BCD).
  • Các phép toán số học 16-bit (ADD_I, SUB_I, MUL_I, DIV_I) và 32-bit (ADD_DI, SUB_DI, MUL_DI, DIV_DI) kết hợp kiểm soát cờ tràn bộ nhớ qua bit ENO = 0.
  • Ứng dụng thực hành: Lập trình hệ thống đèn tín hiệu giao thông ngã tư và hệ thống điều khiển mô hình thang máy.

Bài 3: Lập trình điều khiển sử dụng đồng hồ thời gian thực (15 giờ)

  • Cấu trúc thanh ghi và hàm đọc/ghi đồng hồ thời gian thực (Real-Time Clock - RTC) tích hợp trong CPU S7-200.
  • Giải thuật định thời theo thời gian thực phục vụ các bài toán điều khiển chu kỳ ngày/tuần.
  • Ứng dụng thực hành: Hệ thống chuông báo giờ tự động theo thời khóa biểu học tập/làm việc và mô hình đèn giao thông điều khiển phân luồng theo khung giờ cao điểm/thấp điểm.

Bài 4: Lập trình điều khiển sử dụng tín hiệu Analog (15 giờ)

  • Cấu hình phần cứng module mở rộng tương tự (Analog I/O Module).
  • Quy trình chuyển đổi tín hiệu điện áp/dòng điện chuẩn công nghiệp sang giá trị số nguyên nhị phân trong thanh ghi PLC và ngược lại.
  • Giải thuật xử lý tín hiệu analog, chuẩn hóa dữ liệu (Scaling) để giám sát và duy trì đại lượng vật lý.
  • Ứng dụng thực hành: Hệ thống ổn định mực chất lỏng trong bể chứa và hệ thống tự động điều khiển ổn định nhiệt độ lò nhiệt công nghiệp.

Bài 5: Lập trình điều khiển sử dụng bộ phát xung tốc độ cao và bộ đếm tốc độ cao (18 giờ)

  • Cấu hình bộ phát xung tốc độ cao tích hợp: Chế độ đầu ra chuỗi xung PTO (Pulse Train Output) và điều chế độ rộng xung PWM (Pulse Width Modulation).
  • Thiết lập và lập trình bộ đếm xung tốc độ cao HSC (High-Speed Counter) độc lập với chu kỳ quét của CPU.
  • Ứng dụng thực hành: Lập trình điều khiển thay đổi vận tốc và ổn định vòng kín tốc độ động cơ điện một chiều (DC Motor).
                      TIẾN TRÌNH PHÁT TRIỂN NỘI DUNG
[Giao diện HMI (Bài 1)]
         │
         ▼
[Toán học & So sánh (Bài 2)]
         │
         ▼
[Thời gian thực RTC (Bài 3)]
         │
         ▼
[Tín hiệu Analog (Bài 4)]
         │
         ▼
[Phát xung/Đếm tốc độ cao (Bài 5)]

Kiến thức nền tảng được xây dựng

+-------------------------------------------------------------------------------+
|                       HỆ THỐNG KIẾN THỨC NỀN TẢNG                             |
+-------------------------------------------------------------------------------+
| 1. Lý thuyết truyền thông công nghiệp: Chuẩn RS-485, giao tiếp PPI/MPI, kết nối|
|    màn hình TD 400C và PLC S7-200.                                            |
| 2. Cấu trúc dữ liệu nhị phân: Dung lượng Byte (8-bit: 0-255), Integer (16-bit:|
|    -32.768 đến 32.767), Double Integer (32-bit: -2.147.483.648 đến            |
|    2.147.483.647), Real (32-bit floating point), mã BCD (0-9999).             |
| 3. Nguyên tắc điều khiển logic: Cơ chế kiểm soát thực thi EN/ENO, định thời   |
|    TON/TOF, đếm tăng CTU (giới hạn cực đại 32767).                             |
| 4. Khung quy trình kỹ thuật 6 bước chuẩn mực trong tự động hóa công nghiệp.   |
+-------------------------------------------------------------------------------+

Quy trình kỹ thuật 6 bước được áp dụng xuyên suốt toàn bộ giáo trình gồm:

  • Bước 1: Khai báo cấu hình phần cứng và giao diện hiển thị (Wizard Text Display / Module mở rộng).
  • Bước 2: Khảo sát yêu cầu công nghệ, thiết lập bảng phân bổ địa chỉ đầu vào/đầu ra (Input/Output Assignment Table).
  • Bước 3: Thiết kế sơ đồ nguyên lý và thực hiện đấu nối dây phần cứng giữa PLC với thiết bị ngoại vi.
  • Bước 4: Xây dựng cấu trúc chương trình điều khiển dạng sơ đồ bậc thang (Ladder Diagram - LAD) trên máy tính.
  • Bước 5: Biên dịch, kiểm tra lỗi cú pháp, kiểm tra lỗi logic và nạp chương trình xuống CPU PLC.
  • Bước 6: Vận hành thực nghiệm, đo kiểm thông số và hiệu chỉnh toàn diện hệ thống.

Kỹ năng phát triển

+---------------------+-----------------------+---------------------------------+
| Kỹ năng kỹ thuật    | Kỹ năng phân tích     | Năng lực thực hành xưởng        |
+---------------------+-----------------------+---------------------------------+
| - Cài đặt phần mềm  | - Phân tích lưu đồ    | - Đấu nối dây tín hiệu và       |
|   STEP 7 - Micro/WIN|   công nghệ dây chuyền|   động lực 24VDC/220V/380V.     |
| - Thiết lập Text    | - Tối ưu hóa chuỗi    | - Kỹ thuật bấm đầu cốt (tối đa  |
|   Display Wizard    |   logic bậc thang     |   2 cốt/cọc: cốt dưới úp, cốt   |
| - Lập trình tập     | - Chẩn đoán cờ ngắt   |   trên ngửa).                   |
|   lệnh nâng cao:    |   và lỗi tràn số qua  | - Lắp ráp thiết bị bảo vệ: rơ le|
|   TON, TOF, CTU, HSC|   bit nhớ đặc biệt    |   nhiệt, contactor, nút nhấn.   |
+---------------------+-----------------------+---------------------------------+

Phương pháp giảng dạy và học tập

Phương pháp sư phạm tích hợp

Giáo trình được xây dựng theo mô hình dạy học tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp. Trong tổng số 90 giờ, giáo trình dành 30 giờ cho giảng giải nguyên lý lý thuyết, 58 giờ thực hành trực tiếp tại trạm thực tập PLC và 02 giờ kiểm tra đánh giá định kỳ. Tỷ lệ phân bổ này đảm bảo người học dành phần lớn thời gian rèn luyện kỹ năng vận hành trên thiết bị thực tế.

+-------------------------------------------------------------------------------+
|                      CƠ CẤU PHÂN BỔ THỜI LƯỢNG MÔ ĐUN                         |
+-------------------------------------------------------------------------------+
| [Lý thuyết: 30 giờ (33,3%)]                                                   |
| [Thực hành: 58 giờ (64,4%)]                                                   |
| [Kiểm tra: 02 giờ (2,3%)]                                                     |
| Tổng cộng: 90 giờ đào tạo trực tiếp trên lớp và xưởng thực hành                |
+-------------------------------------------------------------------------------+

Hệ thống bài tập và mô hình tình huống công nghệ

Các bài tập thực hành được mô phỏng bám sát các cơ cấu chấp hành trong sản xuất:

  • Dây chuyền hai băng tải đóng gói: Xử lý tín hiệu cảm biến nhận diện phôi CB1, cảm biến đếm sản phẩm CB2, kết hợp hiển thị thông báo trạng thái vận hành, giá trị đếm và cảnh báo lỗi lên màn hình TD 400C.
  • Hệ thống ba băng tải truyền động: Lập trình điều khiển mở máy tuần tự thuận $Đ1 \rightarrow Đ2 \rightarrow Đ3$ (trễ thời gian 5 giây) và dừng tuần tự ngược $Đ3 \rightarrow Đ2 \rightarrow Đ1$ (trễ thời gian 3 giây); tích hợp khóa liên động bảo vệ quá tải liên hoàn thông qua tiếp điểm rơ le nhiệt.
  • Mô hình công nghệ phụ trợ: Hệ thống chuông báo thời gian, hệ thống đèn giao thông đa chế độ theo khung giờ, hệ thống ổn định mức nước bồn chứa, lò nhiệt và điều khiển tốc độ động cơ DC.
                           SƠ ĐỒ KHỞI ĐỘNG VÀ DỪNG TUẦN TỰ
 [Khởi động]: [Động cơ Đ1] ──(Trễ 5s)──> [Động cơ Đ2] ──(Trễ 5s)──> [Động cơ Đ3]
 [Dừng]:      [Động cơ Đ3] ──(Trễ 3s)──> [Động cơ Đ2] ──(Trễ 3s)──> [Động cơ Đ1]

Quy cách tổ chức thực hành và phương pháp đánh giá

  • Hình thức tổ chức: Thực hành lập trình thuật toán theo nhóm từ 2 đến 3 người học; thực hành đấu nối phần cứng và vận hành mạch điện thực hiện độc lập từng cá nhân.
  • Thời lượng thực hiện: Định mức chuẩn 60 phút cho một lượt thực hành bài tập hoàn chỉnh.
  • Tiêu chí đánh giá: Giảng viên giám sát trực tiếp thao tác kỹ thuật dựa trên bảng kiểm định lượng (Rubric), bao gồm:
    1. Mức độ tuân thủ trình tự các bước thực hiện.
    2. Tính chính xác trong đấu nối sơ đồ điện và hoạt động ổn định của chương trình.
    3. Kỹ năng vận hành, mức độ phát hiện và xử lý lỗi kỹ thuật.
    4. Ý thức chấp hành an toàn lao động và vệ sinh công nghiệp.
+-------------------------------------------------------------------------------+
|                       TIÊU CHÍ ĐÁNH GIÁ THỰC HÀNH                             |
+-------------------------------------------------------------------------------+
| 1. Tuân thủ 6 bước quy trình kỹ thuật                                         |
| 2. Đấu nối chuẩn xác (tiếp xúc điện, cấp nguồn đúng, bảo vệ quá tải)          |
| 3. Chương trình điều khiển đúng yêu cầu công nghệ, PLC không báo lỗi          |
| 4. Hoàn thành đúng định mức thời gian (60 phút/lượt)                          |
| 5. Đảm bảo an toàn điện và vệ sinh công nghiệp                                |
+-------------------------------------------------------------------------------+

Điểm nổi bật và cập nhật

Kế thừa và chuẩn hóa tài liệu chuyên ngành

Giáo trình được biên soạn dựa trên cơ sở kế thừa có chọn lọc nguồn học liệu nội bộ Giáo trình PLC nâng cao (2014) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn, đồng thời tích hợp trực tiếp các tài liệu kỹ thuật chuẩn từ tập đoàn Siemens. Tài liệu đã hệ thống hóa các kiến thức rời rạc thành một khung đào tạo theo định hướng năng lực thực hiện.

+-------------------------------------------------------------------------------+
|                        NGUỒN TÀI LIỆU BIÊN SOẠN                               |
+-------------------------------------------------------------------------------+
| - Tài liệu kỹ thuật chuyên ngành từ Hãng Siemens (Siemens Technical Manuals)  |
| - Giáo trình PLC nâng cao (Lưu hành nội bộ năm 2014, CĐ KTCN Quy Nhơn)        |
| - Các tài liệu giảng dạy về điều khiển lập trình chuyên sâu                   |
+-------------------------------------------------------------------------------+

Tích hợp thiết bị giao diện Text Display (TD 400C)

Thay vì chỉ dừng lại ở việc điều khiển logic thuần túy bằng nút nhấn cơ học và đèn báo, giáo trình cập nhật phương pháp giám sát thông số vận hành qua màn hình công nghiệp TD 400C. Người học được trang bị kỹ năng cấu hình tin nhắn sự cố (Alarm), thiết lập màn hình đa menu (User Menu) và liên kết trực tiếp dữ liệu ô nhớ PLC với giao diện hiển thị.

+-------------------------------------------------------------------------------+
|                     CẤU TRÚC GIAO DIỆN MÀN HÌNH TD 400C                       |
+-------------------------------------------------------------------------------+
| - Chuẩn giao tiếp: RS-485 (kết nối cáp TD/CPU chuyên dụng)                   |
| - Bảng cảnh báo sự cố (Alarm): Tự động hiển thị khi cờ báo lỗi tích cực       |
| - Menu người dùng (User Menu): Tối đa 64 trang (8 menu chính x 8 menu phụ)    |
| - Phím chức năng: F1 đến F8, Shift + F1 đến Shift + F8 (SF1 - SF8)            |
| - Chế độ phím: Set bit (công tắc duy trì) và Momentary contact (nút ấn nhả)   |
+-------------------------------------------------------------------------------+

Định hướng ứng dụng công nghệ điều khiển mở rộng

Nội dung giáo trình mở rộng từ xử lý tín hiệu rời rạc sang tín hiệu liên tục (Analog) và tín hiệu tần số cao (High-speed Pulse):

  • Kiểm soát quá trình công nghệ biến đổi liên tục thông qua tín hiệu áp/dòng chuẩn.
  • Ứng dụng kỹ thuật phát xung độ rộng PWM và chuỗi xung PTO trong điều khiển vị trí và vận tốc động cơ.
  • Ứng dụng chức năng đếm tốc độ cao HSC phục vụ các bài toán đo lường phản hồi vị trí với tần số vượt ngoài giới hạn chu kỳ quét thông thường của PLC.

Đối tượng sử dụng giáo trình

+-------------------------------------------------------------------------------+
|                       ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU                            |
+-------------------------------------------------------------------------------+
| 1. Người học: Sinh viên hệ Cao đẳng nghề Điện công nghiệp (giai đoạn chuyên sâu)|
|    - Yêu cầu tiên quyết: Đã hoàn thành 04 mô đun cơ sở về máy điện, mạch máy,  |
|      bộ điều khiển lập trình cỡ nhỏ và PLC cơ bản.                            |
| 2. Giảng viên chuyên ngành:                                                   |
|    - Sử dụng làm tài liệu giảng dạy chính thức theo khung 90 giờ.             |
|    - Cung cấp bài tập thực hành, sơ đồ đấu nối và thang điểm chuẩn hóa.       |
| 3. Kỹ thuật viên / Người tự học:                                              |
|    - Tài liệu tham khảo tra cứu tập lệnh S7-200 và quy trình cấu hình TD 400C.|
+-------------------------------------------------------------------------------+
  • Sinh viên trình độ Cao đẳng nghề Điện công nghiệp: Sử dụng làm tài liệu học tập chính thức trên lớp và xưởng thực hành. Sinh viên cần đáp ứng đầy đủ điều kiện tiên quyết về kiến thức điều khiển mạch máy, khí cụ điện và lập trình PLC cơ bản trước khi tiếp cận mô đun này.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuyên môn để xây dựng giáo án lý thuyết, bài giảng tích hợp, phiếu hướng dẫn thực hành và đề thi đánh giá kỹ năng nghề theo chuẩn Quyết định số 99/QĐ-KTCNQN.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu phục vụ tra cứu thông số kỹ thuật, phương pháp lập trình tập lệnh nâng cao, cấu hình màn hình hiển thị TD và xử lý sự cố trong các hệ thống điều khiển tự động hóa sử dụng phần cứng S7-200.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được biên soạn phục vụ trực tiếp cho người học nghề Điện công nghiệp trình độ Cao đẳng tại Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn, đồng thời là tài liệu tham khảo cho kỹ thuật viên và giảng viên chuyên ngành tự động hóa công nghiệp.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành 04 mô đun tiên quyết theo chương trình đào tạo:

  • Quấn dây sửa chữa máy điện
  • Lắp đặt, sửa chữa mạch điện máy công nghiệp
  • Lắp đặt bộ điều khiển lập trình cỡ nhỏ
  • Lắp đặt, lập trình PLC (cơ bản)

3. Điểm khác biệt của giáo trình này so với tài liệu PLC cơ bản là gì?

Giáo trình tập trung vào các chức năng xử lý chuyên sâu của PLC S7-200 bao gồm: kết nối và lập trình giao diện màn hình Text Display TD 400C qua wizard; các phép toán số học 16-bit và 32-bit; xử lý định thời thời gian thực (RTC); thu thập và điều khiển tín hiệu tương tự (Analog); điều khiển phát xung PTO/PWM và đếm xung tốc độ cao HSC.

4. Quy trình tự học và thực hành mô đun được triển khai theo các bước nào?

Người học cần tuân thủ quy trình kỹ thuật 6 bước thống nhất:

  1. Khai báo thiết bị và màn hình trên phần mềm.
  2. Lập bảng phân bổ địa chỉ đầu vào/đầu ra.
  3. Đấu nối phần cứng theo sơ đồ nguyên lý.
  4. Viết mã điều khiển trên phần mềm STEP 7 - Micro/WIN.
  5. Kiểm tra lỗi và nạp chương trình vào CPU.
  6. Vận hành thử nghiệm và kiểm tra toàn diện hệ thống.
                      SƠ ĐỒ QUY TRÌNH KỸ THUẬT 6 BƯỚC
 [Bước 1: Khai báo thiết bị/Wizard] ──> [Bước 2: Lập bảng địa chỉ I/O]
                                                    │
                                                    ▼
 [Bước 4: Viết chương trình LAD]    <── [Bước 3: Đấu nối dây phần cứng]
               │
               ▼
 [Bước 5: Kiểm tra & nạp CPU]       ──> [Bước 6: Vận hành & kiểm tra]

5. Tài liệu có cung cấp các hướng dẫn về an toàn điện khi thực hành không?

Có. Giáo trình quy định các nguyên tắc kỹ thuật bắt buộc: ngắt hoàn toàn nguồn điện khi đấu nối; cấp nguồn 24VDC cho PLC và rơ le trung gian, nguồn 220V/380V cho mạch động lực; tại mỗi vị trí đấu nối không bắt quá hai đầu cốt (nếu có hai đầu cốt thì cốt dưới đặt úp, cốt trên đặt ngửa); sử dụng lực xiết tuốc nơ vít phù hợp nhằm đảm bảo tiếp xúc điện an toàn.

Kết luận

Giáo trình Mô đun 21: Lắp đặt, lập trình PLC nâng cao của tác giả Trần Trọng Kiệm là tài liệu đào tạo chuyên môn có cấu trúc chặt chẽ, kết hợp hài hòa giữa cơ sở lý thuyết điều khiển tự động và kỹ năng thực hành nghề Điện công nghiệp. Nội dung giáo trình cung cấp lộ trình học tập từ cơ bản đến phức tạp, trang bị phương pháp lập trình điều khiển hệ thống kết hợp giao diện giám sát TD 400C, xử lý tín hiệu analog và điều khiển xung tốc độ cao trên nền tảng thiết bị Siemens S7-200. Giáo trình là căn cứ học thuật phục vụ trực tiếp cho công tác đào tạo hệ cao đẳng nghề và là tài liệu tham khảo kỹ thuật phục vụ sản xuất.
