TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH THỰC HÀNH KỸ THUẬT ĐO LƯỜNG (MĐ15)

Tổng quan về giáo trình (250-300 từ)

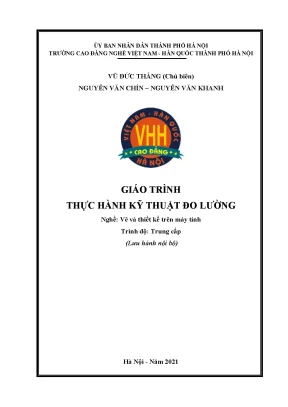

Giáo trình Thực hành kỹ thuật đo lường (Mã mô đun: MĐ15) được biên soạn bởi tập thể giảng viên Khoa Cơ khí – Trường Cao đẳng Nghề Việt Nam – Hàn Quốc thành phố Hà Nội, do Vũ Đức Thắng làm chủ biên cùng các đồng tác giả Nguyễn Văn Chín và Nguyễn Văn Khanh, phát hành lưu hành nội bộ năm 2021. Tài liệu được thiết kế riêng cho chương trình đào tạo nghề Vẽ và thiết kế trên máy tính ở trình độ Trung cấp, giữ vị trí mô đun chuyên môn bắt buộc sau khi người học đã hoàn thành khối kiến thức chung theo quy định của Bộ Lao động – Thương binh và Xã hội cùng các mô đun kỹ thuật cơ sở.

Mục tiêu học tập trọng tâm của giáo trình là trang bị cho học viên năng lực nhận biết, vận hành thành thạo các dụng cụ đo cầm tay thông dụng và các thiết bị đo kiểm hiện đại trong ngành cơ khí; rèn luyện khả năng lựa chọn phương pháp đo phù hợp cho từng dạng chi tiết máy cụ thể; xác định chính xác sai số đo và đánh giá sự phù hợp của kích thước gia công so với dung sai thiết kế.

Cấu trúc chương trình có tổng thời lượng 45 giờ, bao gồm 12 giờ lý thuyết, 30 giờ thực hành/thảo luận và 3 giờ kiểm tra. Giáo trình được triển khai qua 3 bài học lớn:

  • Bài 1: Sử dụng các dụng cụ cầm tay thông dụng (5 giờ)
  • Bài 2: Sử dụng các máy đo (20 giờ)
  • Bài 3: Đo kiểm các chi tiết máy (20 giờ)

Điểm đặc thù của giáo trình nằm ở phương pháp tiếp cận thực chứng kỹ thuật: kết hợp chặt chẽ giữa nguyên lý cơ học thuần túy của dụng cụ cơ khí với các thiết bị đo quang học kỹ thuật số và phần mềm kết nối dữ liệu CAD/CAM, phục vụ trực tiếp cho hoạt động kiểm tra chất lượng (KCS) và thiết kế ngược trong sản xuất cơ khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được phân bổ theo 3 bài học có tính hệ thống và logic phát triển từ cơ bản đến phức tạp:

  • Bài 1: Sử dụng các dụng cụ cầm tay thông dụng (5 giờ) Trọng tâm bài học khảo sát cấu tạo, nguyên lý hoạt động, phương pháp kiểm tra độ chính xác, kỹ thuật đo và quy trình bảo dưỡng của hệ thống dụng cụ đo cơ khí tiếp xúc:

    • Thước cặp: Thước cặp cơ khí, thước cặp đồng hồ và thước cặp điện tử; dải đo 0–125 mm, 0–200 mm, 0–320 mm, 0–500 mm; các loại du tiêu (du xích) chia độ 1/10 (độ chính xác 0,1 mm), 1/20 (0,05 mm) và 1/50 (0,02 mm). Hướng dẫn quy trình đo kích thước ngoài, kích thước trong và đo độ sâu có xử lý góc khuyết.
    • Panme (Vi kế): Nguyên lý truyền động trục vít – đai ốc với bước ren $s = 0,5\text{ mm}$ (tang quay 50 vạch, giá trị 1 vạch $0,01\text{ mm}$) và loại bước ren $1\text{ mm}$ (100 vạch); cấu tạo cơ cấu cóc hạn chế áp lực và khóa hãm đàn hồi; phân loại theo công dụng (panme đo ngoài, đo trong, đo sâu, panme điện tử) và dải đo (0–25, 25–50, 50–75 mm; lắp trục nối mở rộng đến 1250 mm).
    • Đồng hồ so, căn lá và dưỡng kiểm: Phương pháp gá đặt đồng hồ so trên giá vạn năng để kiểm tra độ sai lệch; dưỡng kiểm khe hở (căn lá $0,01 \sim 1\text{ mm}$ đến $3\text{ mm}$); dưỡng đo cung tròn lồi/lõm (các dòng chuẩn như Niigata RG-34, Mitutoyo 186-105, Moore Wright MW206M, Insize 4801-15); dưỡng kiểm tra ren trong và ren ngoài dựa trên đường kính trung bình và bước ren.
    • Dụng cụ vạch dấu và calip giới hạn: Thước lá thép ($150 \sim 2000\text{ mm}$), êke vuông, compa mũi thép tôi cứng (Y10, Y12) góc mở $\le 60^\circ$; hệ thống calip công tác, calip nghiệm thu, calip hiệu đối; quy tắc kiểm tra lỗ bằng calip trục (nút) có đầu qua Q ($d_{\min}$) và không qua KQ ($d_{\max}$); kiểm tra trục bằng calip hàm có đầu qua Q ($D_{\max}$) và không qua KQ ($D_{\min}$) áp dụng theo tiêu chuẩn TCVN 2753-78 và TCVN 2780-78.
    • Quy trình bảo quản: Rửa căn mẫu bằng xăng trắng (ét-xăng), phủ vadơlin trung tính; quy tắc không đo vật đang quay, không đo phôi nóng hoặc dính phoi bẩn.

  • Bài 2: Sử dụng các máy đo (20 giờ) Khảo sát và vận hành các thiết bị đo quang học và máy đo biến dạng tự động:

    • Máy chiếu biên dạng quang học (INSIZE ISP-Z3015): Màn hình chiếu $\varnothing300\text{ mm}$ xoay $0^\circ \sim 360^\circ$ (độ phân giải $1'' / 0,01^\circ$), vật kính phóng đại 10X (mở rộng 20X, 50X, 100X), trường nhìn $\varnothing30\text{ mm}$, đèn halogen 24V/150W, giao tiếp dữ liệu RS-232C; xử lý 8 chức năng đo tọa độ điểm, đường thẳng, tâm bán kính qua 3 điểm, khoảng cách, góc, thiết lập và biến đổi hệ tọa độ.
    • Máy đo biên dạng tiếp xúc (CONTOURECORD 1600G / 2600G của Accretech): Đầu dò analog vi sai, hành trình trục Z 50 mm, phân tích biên dạng qua phần mềm ACCTee tích hợp chức năng đối chiếu giá trị thiết kế, tự chẩn đoán, nhận diện đỉnh/đáy và xuất định dạng IGES/DXF liên kết hệ thống CAD.
    • Máy thử độ cứng Micro Vickers NOVOTEST-MCV-1: Dải tải trọng kiểm tra $10\text{ gf} \sim 1\text{ kgf}$, thang đo $5 \sim 3000\text{ HV}$, chuyển đổi sang HRA, HRB, HRC, HBW.

  • Bài 3: Đo kiểm các chi tiết máy (20 giờ) Tích hợp các phương pháp đo để kiểm tra 4 dạng hình học cơ bản: kích thước hình học bề mặt, bán kính cong ngoài/trong, biên dạng ren (đường kính trung bình, góc tiết diện ren, độ ăn khớp) và độ nhám bề mặt chi tiết gia công.

TIẾN TRÌNH PHÁT TRIỂN NỘI DUNG (PROGRESSION LOGIC):
[Dụng cụ đo cơ khí tiếp xúc cầm tay]
[Thiết bị đo quang học & Máy đo biên dạng số hóa]
[Quy trình đo kiểm toàn diện chi tiết máy]

Kiến thức nền tảng được xây dựng

  1. Nguyên lý phân giải du tiêu (Vernier Principle): Dựa trên chênh lệch khoảng cách vạch giữa thang chia chính và thang chia phụ (du xích). Ví dụ: loại du tiêu 1/10 chia $9\text{ mm}$ làm 10 phần ($0,9\text{ mm}/\text{vạch}$), độ chênh lệch mỗi vạch là $1 - 0,9 = 0,1\text{ mm}$; loại du tiêu 1/50 chia $49\text{ mm}$ thành 50 phần ($0,98\text{ mm}/\text{vạch}$), độ chênh lệch là $1 - 0,98 = 0,02\text{ mm}$.
  2. Nguyên lý dịch chuyển vi sai trục vít – đai ốc (Micrometer Principle): Quan hệ tỉ lệ tuyến tính giữa bước ren trục vít ($0,5\text{ mm}$) và góc quay tang trống (chia 50 vạch, tương ứng $0,01\text{ mm}/\text{vạch}$).
  3. Nguyên lý kiểm tra giới hạn dung sai Taylor: Ứng dụng kiểm tra kích thước theo giới hạn trên và giới hạn dưới mà không cần đo kích thước tuyệt đối, thông qua đầu Qua (Q) và Không qua (KQ) của hệ thống calip trục và calip hàm (TCVN 2753-78 và TCVN 2780-78).
  4. Nguyên lý chiếu quang học và tọa độ điểm: Nguyên lý phóng đại biên dạng mẫu vật lên màn ảnh chia độ kết hợp chuyển đổi hệ tọa độ Decartes phục vụ đo lường hình học không tiếp xúc.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Hiệu chỉnh điểm 0 (zero adjustment) cho thước cặp và panme bằng clê móc; thao tác kiểm soát lực đo qua bánh cóc lò xo; gá đặt căn chỉnh đồng hồ so trên bàn map; vận hành nguồn sáng halogen và căn chỉnh tiêu cự máy chiếu INSIZE ISP-Z3015.
  • Kỹ năng phân tích (Analytical skills): Đọc chính xác giá trị đo kết hợp hệ mét và hệ inch; phân tích sai số hình học do mòn mỏ đo hoặc biến dạng nhiệt; đối chiếu kích thước đo thực tế với trường dung sai (như lỗ $30\text{H7}$ có $d_{\min}=30\text{ mm}, d_{\max}=30,021\text{ mm}$; trục $45_{-0,008}^{+0,012}\text{ mm}$ có $D_{\max}=45,012\text{ mm}, D_{\min}=44,992\text{ mm}$); phân tích đồ thị biên dạng trên phần mềm ACCTee.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vệ sinh, bảo dưỡng dụng cụ bằng dung môi ét-xăng và màng mỡ vadơlin; kiểm tra biến dạng vênh tấm bằng căn lá; kiểm định chất lượng ren tại hiện trường sản xuất; xuất dữ liệu biên dạng sang chuẩn IGES/DXF cho phần mềm CAD.

Phương pháp giảng dạy và học tập (300-350 từ)

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai theo mô hình đào tạo năng lực thực hành nghề nghiệp tích hợp (Competency-Based Training). Cấu trúc thời lượng dành 66,7% cho thực hành tại xưởng và thảo luận tình huống (30/45 giờ), 26,7% cho lý thuyết kỹ thuật (12/45 giờ) và 6,6% cho đánh giá (3 giờ). Quy trình giảng dạy đi từ thuyết minh cấu tạo, thị phạm thao tác chuẩn, nhận diện sai số đến thực hành có hướng dẫn và tự đánh giá sản phẩm.

PHÂN BỔ THỜI LƯỢNG MÔ ĐUN MĐ15 (TỔNG SỐ: 45 GIỜ)

Bài tập thực hành và tình huống kỹ thuật

Hệ thống bài tập thực hành được thiết kế gắn liền với các phôi mẫu cơ khí thực tế:

  • Kiểm tra độ chính xác ban đầu của thước cặp qua khe sáng tiếp xúc và thanh đo sâu; hiệu chỉnh du xích lệch điểm 0.
  • Đo kích thước trong của rãnh/lỗ sâu bằng panme gắn trục nối kéo dài ($75 \sim 175\text{ mm}, 75 \sim 600\text{ mm}$).
  • Đánh giá độ cong vênh bề mặt tấm chữ nhật: cố định 4 góc và dùng căn lá đo khe hở kênh góc.
  • Đo độ ăn khớp của bước ren bằng dưỡng kiểm ren qua tối thiểu 4 đỉnh răng liên tiếp và quay tròn 1 vòng.
  • Xác lập hệ tọa độ và đo góc vát 4 điểm trên máy chiếu biên dạng INSIZE ISP-Z3015.

Phương pháp đánh giá (Assessment methods)

Phương pháp kiểm tra kết hợp giữa đánh giá quá trình và thi kết thúc mô đun (3 giờ kiểm tra):

  • Đánh giá lý thuyết: Trắc nghiệm và tự luận về cấu tạo dụng cụ, cách đọc vạch chia du tiêu, công thức tính dung sai đầu đo calip theo tiêu chuẩn TCVN.
  • Đánh giá kỹ năng thực hành: Thao tác trực tiếp trên thiết bị (đo phôi mẫu, căn chỉnh độ song song của mỏ đo, đọc chỉ số, ghi phiếu kiểm tra KCS) và tuân thủ an toàn bảo quản dụng cụ.

Hướng dẫn tự học (Self-study guidelines)

Người học cần tự rèn luyện kỹ năng đọc nhanh thang đo du tiêu $1/10, 1/20, 1/50$ và tang trống panme; tra cứu bảng tiêu chuẩn dung sai lắp ghép cơ khí; thực hành lập phiếu quy trình kiểm tra kích thước trước khi vào xưởng đo kiểm.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Thực hành kỹ thuật đo lường (2021) cập nhật nhiều nội dung kỹ thuật gắn liền với thực tế trang thiết bị công nghiệp hiện đại:

  1. Số hóa dụng cụ đo cầm tay: Song song với thước cặp và panme cơ khí truyền thống, giáo trình bổ sung cấu tạo và phương pháp hiệu chỉnh cho thước cặp điện tử, thước cặp đồng hồ, panme hiển thị số điện tử, giúp giảm thiểu sai số thị giác của người vận hành.
  2. Tích hợp công nghệ đo quang học và máy đo tọa độ: Tài liệu đưa vào hướng dẫn kỹ thuật chi tiết cho dòng máy chiếu biên dạng INSIZE ISP-Z3015 với 8 chức năng phân tích hình học, xử lý dữ liệu qua cổng truyền thông RS-232C.
  3. Liên kết đo lường với hệ thống thiết kế CAD/CAM: Điểm cập nhật chuyên ngành cho nghề Vẽ và thiết kế trên máy tính là việc giới thiệu máy đo biên dạng Accretech CONTOURECORD 1600G / 2600G chạy phần mềm ACCTee. Hệ thống này có chức năng tự chẩn đoán, đối chiếu sai lệch biên dạng thực tế so với bản vẽ danh nghĩa, đồng thời hỗ trợ chuyển đổi dữ liệu đo thành định dạng IGES/DXF để nhập trực tiếp vào phần mềm thiết kế CAD.
  4. Chuẩn hóa công nghiệp và quy chuẩn đo kiểm: Giáo trình liên kết trực tiếp với các tiêu chuẩn quốc gia TCVN 2753-78, TCVN 2780-78 cho dưỡng calip; áp dụng thiết bị kiểm chuẩn của các nhà sản xuất đo lường quốc tế như Mitutoyo, Niigata Seiki, Moore Wright, Insize và Accretech.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học viên và sinh viên: Tài liệu được biên soạn làm giáo trình giảng dạy chính thức cho học sinh, sinh viên nghề Vẽ và thiết kế trên máy tính trình độ Trung cấp (thuộc hệ thống giáo dục nghề nghiệp). Giáo trình cũng phù hợp làm tài liệu học tập cho sinh viên các ngành Công nghệ Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử tại các trường cao đẳng và đại học kỹ thuật.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức văn hóa phổ thông theo quy định, nắm vững môn Dung sai – Kỹ thuật đo và Vẽ kỹ thuật cơ khí để đọc hiểu bản vẽ gia công và bảng tra dung sai lắp ghép.
  • Giảng viên và cán bộ đào tạo: Dùng làm khung chuẩn để xây dựng giáo án lý thuyết, bài giảng tích hợp, bố trí trạm thực hành đo kiểm tại xưởng và thiết kế tiêu chí đánh giá kỹ năng nghề cho học viên.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu có thể dùng làm sổ tay tra cứu quy trình thao tác chuẩn, quy chuẩn kiểm tra dụng cụ và kỹ thuật bảo dưỡng thiết bị đo lường cơ khí tại các phòng KCS, phòng kiểm định chất lượng sản phẩm nhà máy.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên hệ trung cấp và cao đẳng nghề chuyên ngành Vẽ và thiết kế trên máy tính, Chế tạo máy, Cơ khí chính xác, cùng các cán bộ kiểm soát chất lượng (KCS) tại các xưởng sản xuất cơ khí.

2. Cần chuẩn bị kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành các môn học chung theo quy định của Bộ Lao động – Thương binh và Xã hội, nắm vững kiến thức cơ bản về Vẽ kỹ thuật cơ khí, Tiêu chuẩn dung sai và lắp ghép để có khả năng đọc bản vẽ và xác định các miền dung sai chi tiết.

3. Giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết đo lường thuần túy?

Giáo trình tập trung vào năng lực thao tác thực hành (chiếm 30/45 giờ), hướng dẫn cụ thể từng bước căn chỉnh điểm 0, kiểm soát lực đo bằng bánh cóc, xử lý khe hở bằng căn lá, đồng thời mở rộng sang các thiết bị đo quang học và máy đo biên dạng số hóa có xuất dữ liệu IGES/DXF sang hệ thống CAD.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên cần nắm chắc nguyên lý chia vạch du tiêu và bước ren trục vít vi kế; luyện tập tính toán các giá trị đầu đo calip (Qua/Không qua) theo các ví dụ mẫu (như lỗ $30\text{H7}$, trục $45_{-0,008}^{+0,012}$); và tuân thủ các bước bảo dưỡng dụng cụ bằng ét-xăng, mỡ vadơlin.

5. Có tài liệu và tiêu chuẩn kỹ thuật bổ trợ nào được đề cập trong giáo trình?

Giáo trình tham chiếu các tiêu chuẩn kỹ thuật quốc gia về calip gồm TCVN 2753-78, TCVN 2780-78; các tài liệu hướng dẫn kỹ thuật của dòng máy chiếu INSIZE ISP-Z3015, máy đo Accretech CONTOURECORD 1600G/2600G, máy thử độ cứng NOVOTEST-MCV-1 và các bảng dưỡng chuẩn Mitutoyo, Niigata Seiki.

Kết luận (150 từ)

Giáo trình Thực hành kỹ thuật đo lường (MĐ15) cung cấp hệ thống kiến thức và kỹ năng thực hành chuẩn mực về đo kiểm cơ khí, kết hợp chặt chẽ giữa các dụng cụ đo cầm tay truyền thống (thước cặp, panme, căn lá, dưỡng kiểm, calip) với các thiết bị đo quang học và đo biên dạng số hóa tiên tiến.

Tiến trình đào tạo của mô đun được thiết lập khoa học: khởi đầu từ việc hiệu chuẩn và thao tác trên dụng cụ cơ khí cầm tay tại Bài 1, tiến tới làm chủ các dòng máy đo biên dạng và máy đo độ cứng tại Bài 2, trước khi ứng dụng đo kiểm toàn diện các dạng bề mặt, ren và độ nhám chi tiết máy tại Bài 3.

Để hoàn thiện chương trình học tập, người học nên kết hợp nghiên cứu giáo trình cùng các tiêu chuẩn quốc gia TCVN 2753-78, TCVN 2780-78 và tài liệu hướng dẫn vận hành phần mềm phân tích biên dạng ACCTee.
