TỔNG QUAN VỀ GIÁO TRÌNH ĐO ĐẠC BẢN ĐỒ (NĂM 2024)

Tổng quan về giáo trình

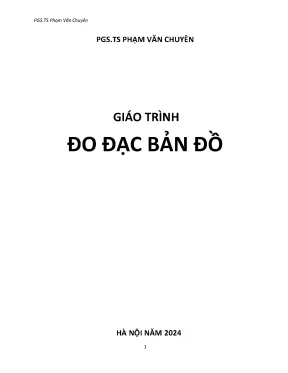

Giáo trình Đo đạc bản đồ do PGS.TS Phạm Văn Chuyên (Trường Đại học Xây dựng Hà Nội) biên soạn và hoàn thành tại Hà Nội năm 2024. Tài liệu được thiết kế phục vụ chương trình đào tạo đại học ngành Xây dựng và Kiến trúc theo Khung trình độ quốc gia Việt Nam (bậc 6 – đào tạo cử nhân có năng lực thực hành). Trong chương trình đào tạo kỹ thuật công trình, học phần đóng vai trò cung cấp kiến thức nền tảng về trắc địa công trình, xử lý số liệu đo đạc không gian và phương pháp thành lập, sử dụng bản đồ phục vụ công tác quy hoạch, thiết kế và thi công xây dựng.

Mục tiêu học tập (learning outcomes) của giáo trình xác định người học sau khi hoàn thành chương trình có khả năng:

  1. Xác định vị trí không gian của các điểm mặt đất thông qua ba yếu tố cơ bản (góc $\beta$, khoảng cách ngang $d$, độ cao thủy chuẩn $H$) hoặc tọa độ không gian, tọa độ phẳng $(x, y, H)$.
  2. Phân biệt bản chất toán học, thông số elipsoid quy chiếu và phạm vi ứng dụng của ba hệ quy chiếu: WGS-84, VN-2000 và HN-72 (Krasovsky).
  3. Vận dụng các thuật toán trắc địa giải hai bài toán cơ bản (bài toán thuận, bài toán ngược), các bài toán giao hội điểm (giao hội góc thuận, giao hội góc ngược) và quy trình bình sai gần đúng mạng lưới khống chế mặt bằng, độ cao.
  4. Đọc hiểu, tra cứu danh pháp, phân mảnh bản đồ địa hình theo tiêu chuẩn quốc gia VN-2000 và tiêu chuẩn quốc tế UTM, đồng thời tiếp cận nguyên lý của Hệ thống thông tin địa lý (GIS).

Cấu trúc giáo trình đi từ các mô hình toán học trắc địa tổng quát (mặt thủy chuẩn, elipsoid quy chiếu, phép chiếu bản đồ), tiếp nối bằng các phương pháp thiết lập mạng lưới khống chế cùng quy trình bình sai sai số thực địa, và chuyển tiếp đến kỹ thuật thành lập, phân mảnh bản đồ địa hình, bản đồ địa chính, bình đồ địa hình, mặt cắt địa hình và bản đồ ảnh. Điểm đặc trưng của tài liệu là phương pháp diễn giải tường minh, gắn liền công thức giải tích với các bảng tính mẫu và số liệu đo thực tế tại Việt Nam.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung trọng tâm của giáo trình được cấu trúc qua các khối kiến thức chuyên ngành:

  • Chương 1: Các hệ tọa độ trong trắc địa
    Trình bày đối tượng nghiên cứu của trắc địa là bề mặt Trái đất (diện tích gồm 29% lục địa, 71% biển; bán kính cầu gần đúng $R = 6371\text{ km}$). Định nghĩa mặt thủy chuẩn (Geoid) – mặt nước biển trung bình yên tĩnh tưởng tượng kéo dài xuyên qua lục địa – và gốc độ cao quốc gia Việt Nam tại Hòn Dấu (Đồ Sơn, Hải Phòng). Giới thiệu chi tiết ba hệ quy chiếu:

    • Hệ quốc tế WGS-84: Bán trục lớn $a = 6,378,137\text{ m}$, độ dẹt cực $\alpha = 1/298{,}257$, hệ tọa độ địa tâm $OXYZ$, hệ tọa độ trắc địa $(B, L, H_{tđ})$, phép chiếu hình trụ ngang đồng dạng UTM múi $6^\circ$ (hệ số biến dạng kinh tuyến giữa $k_0 = 0{,}9996$, hai cát tuyến cách kinh tuyến giữa $180\text{ km}$ có $k = 1$) và hệ tọa độ vuông góc phẳng $(oxy)$ tịnh tiến trục tung $500\text{ km}$.
    • Hệ quốc gia VN-2000: Bán trục lớn $a' = 6,378,137\text{ m}$, độ dẹt $\alpha' = 1/298{,}257$, elip khối định vị phù hợp nhất với lãnh thổ Việt Nam (tâm $O'$ cách tâm Trái đất $C$ khoảng $225\text{ m}$), hệ tọa độ địa tâm $O'X'Y'Z'$, hệ tọa độ trắc địa $(B', L', H')$, phép chiếu UTM (VN-2000) và hệ tọa độ vuông góc phẳng $(o'x'y')$.
    • Hệ HN-72 (elipsoid Krasovsky): Bán trục lớn $a'' = 6,378,245\text{ m}$, độ dẹt $\alpha'' = 1/298{,}3$, phép chiếu Gauss tiếp xúc kinh tuyến giữa ($k = 1$, biên múi $6^\circ$ có $k = 1{,}0014$) và hệ tọa độ Gauss-Kruger $(o''x''y'')$.
    • Các hệ tọa độ chuyên dụng: Hệ tọa độ địa chính từng tỉnh múi $3^\circ$ ($o_{đc}x_{đc}y_{đc}$), hệ tọa độ vuông góc phẳng công trường ($o^*x^y^$), hệ tọa độ độc cực phẳng trắc địa $(A\alpha_{AB})$.
    • Giải thuật hai bài toán cơ bản trong trắc địa: Bài toán thuận (tính tọa độ $(x_2, y_2)$ từ $(x_1, y_1)$, khoảng cách $S_{12}$ và góc định hướng $\alpha_{12}$) và Bài toán ngược (tính $S_{12}$ và $\alpha_{12}$ từ tọa độ hai điểm, kèm bảng biện luận xác định góc định hướng theo dấu của $\Delta x, \Delta y$).

  • Chương 2: Lưới khống chế
    Định nghĩa lưới khống chế là tập hợp các điểm cố định chắc chắn ngoài thực địa có tọa độ $(x, y, H)$ xác định với độ chính xác cao, tạo cơ sở lan tỏa tọa độ và hạn chế tích lũy sai số. Hệ thống phân loại gồm lưới khống chế mặt bằng (đường chuyền, lưới tam giác, điểm giao hội) và lưới khống chế độ cao (đoạn nối hai điểm, khép kín, chụm nút). Trình bày phân cấp lưới bản đồ quốc gia (cấp 0, hạng I, II, III, IV, cấp 1, 2 và lưới đo vẽ). Hướng dẫn quy trình tính toán bình sai gần đúng:

    • Bình sai đường chuyền kinh vĩ khép kín: Tính sai số khép góc $f_\beta$, phân bổ số hiệu chỉnh góc $v_\beta = -f_\beta / n$ (dung sai cho phép $f_{\beta, cp} = \pm 60''\sqrt{n}$); tính sai số khép tọa độ $f_x, f_y$, sai số khép toàn phần $f_s = \sqrt{f_x^2 + f_y^2}$, kiểm tra sai số tương đối $1/T = f_s / [S] \le 1/2000$; phân bổ số hiệu chỉnh $v_x, v_y$ tỷ lệ thuận theo chiều dài cạnh.
    • Tính tọa độ điểm giao hội góc thuận: Phương pháp hình học lượng giác, công thức Iung (Young) và công thức Gauss.
    • Tính tọa độ điểm giao hội góc ngược: Phương pháp Delambre (Đa-lăm-be) tính góc định hướng các tia ngắm kết hợp công thức Gauss.
    • Bình sai tuyến độ cao kỹ thuật nối giữa hai mốc cấp cao: Tính sai số khép độ cao $f_h = [h_{đo}] - [h_{lt}]$, phân bổ số hiệu chỉnh $v_h$ ngược dấu với $f_h$ và tỷ lệ với số trạm đo $n$.

  • Chương 3: Bản đồ địa hình
    Phân biệt bản đồ địa hình, bình đồ địa hình (không xét đến độ cong Trái đất, tỷ lệ không đổi), bản đồ địa chính (thể hiện ranh giới thửa đất) và Hệ thống thông tin địa lý (GIS). Phân cấp tỷ lệ bản đồ: tỷ lệ lớn ($1:500$ đến $1:5000$), tỷ lệ vừa ($1:10000$ đến $1:100000$), tỷ lệ nhỏ ($1:250000$ đến $1:1000000$). Quy cách thước tỷ lệ thẳng (độ chính xác thực tế $0{,}5\text{ mm}$ trên bản đồ). Hướng dẫn quy tắc phân mảnh và đặt phiên hiệu bản đồ:

    • Hệ thống danh pháp bản đồ VN-2000: Bắt đầu từ tờ $1:1,000,000$ kích thước $4^\circ \times 6^\circ$ (ví dụ: F-48), chia nhỏ thành $1:500,000$ (A, B, C, D), $1:250,000$ (1, 2, 3, 4), $1:100,000$ (1 đến 96), $1:50,000$ (A, B, C, D), $1:25,000$ (a, b, c, d), $1:10,000$ (1, 2, 3, 4), $1:5,000$ (1 đến 256), $1:2,000$ (a đến k), $1:1,000$ (I, II, III, IV), $1:500$ (1 đến 16).
    • Hệ thống danh pháp bản đồ UTM quốc tế: Mảnh $1:1,000,000$ (dạng NF-48), mảnh $1:100,000$ độc lập dạng số $(cdhn)$ với công thức cột $cd = 2(L - 75) - 1$ và hàng $hn = 2(B + 4)$, mảnh $1:50,000$ (dạng 6556-I).

  • Các chủ đề ứng dụng chuyên ngành (Bình đồ, mặt cắt và bản đồ ảnh)
    Tập trung vào kỹ thuật biểu diễn địa vật, địa hình, phương pháp thành lập mặt cắt địa hình phục vụ tính toán khối lượng đào đắp công trình xây dựng và quy trình khai thác bản đồ ảnh.

Progression logic của giáo trình đi từ mô hình toán học lý thuyết (Chương 1) $\rightarrow$ quy trình xử lý số liệu mạng lưới thực địa (Chương 2) $\rightarrow$ kỹ thuật thành lập, phân mảnh và số hóa bản đồ (Chương 3).

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Mô hình hình học Trái đất; lý thuyết mặt thủy chuẩn (Geoid); lý thuyết elipsoid quy chiếu hai trục; nguyên lý phép chiếu xuyên tâm hình trụ ngang (UTM và Gauss).
  • Nguyên lý cốt lõi (Core principles): Nguyên tắc bảo toàn góc trong phép chiếu đồng dạng; nguyên lý bình sai phân phối sai số điều hòa (chia đều cho góc, tỷ lệ cạnh cho tọa độ, tỷ lệ trạm đo cho độ cao); nguyên tắc thiết lập hệ quy chiếu phẳng độc lập bảo đảm tọa độ dương trên toàn khu vực đo.
  • Khung quy chuẩn (Essential frameworks): Hệ quy chuẩn tọa độ quốc gia VN-2000; quy chuẩn danh pháp bản đồ địa hình Việt Nam; khung lưới tọa độ quốc tế WGS-84.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Giải toán trắc địa thuận – ngược; chuyển đổi giữa tọa độ độc cực phẳng $(A\alpha_{AB})$ và tọa độ vuông góc phẳng $(x, y)$; tính toán giao hội góc thuận (công thức Iung, Gauss) và giao hội góc ngược (thuật toán Delambre); lập bảng bình sai đường chuyền kinh vĩ và tuyến độ cao kỹ thuật.
  • Kỹ năng phân tích (Analytical skills): Biện luận góc định hướng dựa trên dấu của số gia tọa độ $(\Delta x, \Delta y)$; đánh giá sai số khép góc $f_\beta$, sai số khép tọa độ $f_s$, sai số khép tương đối $1/T$ và sai số khép độ cao $f_h$ theo các chỉ tiêu dung sai kỹ thuật; phân tích độ biến dạng dài trên các múi chiếu $6^\circ$ và $3^\circ$.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đọc hiểu và xác định phạm vi địa lý của tờ bản đồ thông qua phiên hiệu VN-2000 và UTM quốc tế; thiết lập hệ tọa độ công trường phục vụ bố trí tim trục công trình; khai thác dữ liệu bản đồ địa hình và GIS phục vụ khảo sát, thiết kế và thi công xây dựng.

Phương pháp giảng dạy và học tập

Giáo trình sử dụng phương pháp sư phạm diễn dịch kết hợp thực hành giải tích. Mỗi phần lý thuyết được củng cố bằng các quy trình tính toán số học cụ thể, có kiểm tra chéo và đối soát kết quả:

  • Hệ thống bài toán mẫu và case studies:

    • Bài toán bình sai đường chuyền kinh vĩ khép kín gồm 5 đỉnh (1-II-III-IV-V) với số liệu: tọa độ đỉnh 1 ($x_1 = 2,100,457{,}27\text{ m}, y_1 = 48.567,230{,}25\text{ m}$), góc định hướng $\alpha_{12} = 117^\circ 16'00''$, tổng góc đo $[\beta_{đo}] = 540^\circ 00'50''$, sai số khép góc $f_\beta = +50''$ ($< f_{\beta, cp} = 134''$), tổng chiều dài $[S] = 1105{,}05\text{ m}$, sai số khép tọa độ $f_x = +0{,}272\text{ m}, f_y = +0{,}342\text{ m}$, sai số khép toàn phần $f_s = 0{,}437\text{ m}$, sai số tương đối $1/T = 1/2529$ ($< 1/2000$).
    • Bài toán giao hội góc thuận điểm $E$ từ hai điểm mốc $A(200{,}00; 300{,}00)$ và $B(500{,}00; 900{,}00)$ với góc đo $\beta_A = 60^\circ 00'00'', \beta_B = 30^\circ 00'00''$, giải và đối soát đồng thời bằng ba phương pháp: bài toán thuận trực tiếp ($x_E = 261{,}602\text{ m}, y_E = 393{,}302\text{ m}$), công thức Iung ($x_E = 261{,}603\text{ m}, y_E = 393{,}301\text{ m}$) và công thức Gauss ($x_E = 261{,}602\text{ m}, y_E = 393{,}302\text{ m}$).
    • Bài toán giao hội góc ngược điểm $E$ từ ba điểm khống chế $1(600{,}00; 700{,}00)$, $2(200{,}00; 900{,}00)$, $3(100{,}00; 600{,}00)$ với góc đo $\beta_1 = 71^\circ 33'54'', \beta_2 = 116^\circ 33'54''$, giải bằng thuật toán Delambre kết hợp công thức Gauss.
    • Tuyến độ cao kỹ thuật nối mốc $A(H_A = 101{,}130\text{ m})$ đến mốc $B(H_B = 107{,}316\text{ m})$ dài $1{,}1\text{ km}$ gồm 5 đoạn đo qua 14 trạm máy, xác định sai số khép độ cao $f_h = +15\text{ mm}$ ($< f_{h, cp} = 21\text{ mm}$), phân bổ hiệu chỉnh và tính cao độ các mốc trung gian $H_1, H_2, H_3, H_4$.

  • Phương pháp đánh giá: Đánh giá kết quả học tập qua mức độ chính xác của các bảng tính bình sai, khả năng lập giải thuật giải bài toán trắc địa, kỹ năng tra cứu hệ thống danh pháp bản đồ và năng lực xử lý số liệu lưới trắc địa.

  • Hướng dẫn tự học: Người học cần nắm chắc các hệ thức lượng giác cơ bản, thực hiện tuần tự các bước tính toán trên biểu mẫu chuẩn, kiểm tra điều kiện dung sai trước khi phân bổ số hiệu chỉnh, và thực hiện bước tổng kiểm tra khép kín số liệu tọa độ và độ cao.

Điểm nổi bật và cập nhật

  1. Cập nhật hệ thống quy chuẩn kỹ thuật quốc gia: Tài liệu phân tích đầy đủ cơ sở toán học của Hệ quy chiếu quốc gia VN-2000 (ban hành theo quyết định của Chính phủ từ ngày 12/8/2000) và đặt trong mối quan hệ so sánh trực tiếp với Hệ quốc tế WGS-84 và Hệ HN-72 (Krasovsky) từng áp dụng tại Việt Nam giai đoạn 1972–2000.
  2. Hệ thống hóa bảng tra cứu và công thức đối sánh:
    • Bảng 1.1 tổng hợp 5 tiêu chí kỹ thuật (Mặt quy chiếu, Hệ tọa độ địa tâm, Hệ tọa độ trắc địa, Phép chiếu bản đồ, Hệ tọa độ vuông góc phẳng) của 3 hệ tọa độ WGS-84, VN-2000 và HN-72.
    • Bảng 3.1 tóm tắt quy trình phân mảnh và danh pháp bản đồ VN-2000 từ tỷ lệ $1:1,000,000$ đến $1:500$.
    • Công thức chuyển đổi danh pháp bản đồ tỷ lệ $1:100,000$ kiểu truyền thống sang phiên hiệu UTM quốc tế $(cdhn)$ thông qua tọa độ góc khung Đông Bắc: $cd = 2(L - 75) - 1$ và $hn = 2(B + 4)$ (ví dụ: tờ F-48-12 tương ứng mã UTM quốc tế là 6556).
  3. Tích hợp ứng dụng Hệ thống thông tin địa lý (GIS): Giáo trình phân tích sự chuyển dịch từ bản đồ giấy truyền thống sang bản đồ số hóa và GIS, phân tích cấu trúc dữ liệu không gian, thuộc tính kinh tế - xã hội và khả năng cập nhật cơ sở dữ liệu trên máy tính phục vụ công tác quy hoạch, quản lý đô thị.
  4. Tính gắn kết với thực tế thi công ngành Xây dựng: Trình bày cụ thể cách xây dựng Hệ tọa độ vuông góc phẳng công trường ($o^*x^y^$) với gốc đặt ở góc Tây Nam để tọa độ luôn dương, trục đứng chọn song song với trục giao thông chính nhằm phục vụ trực tiếp công tác định vị tim trục và thi công công trình.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Phục vụ sinh viên trình độ đại học (Bậc 6 Khung trình độ quốc gia) các ngành Kỹ thuật Xây dựng, Kiến trúc, Quy hoạch vùng và đô thị, Kỹ thuật công trình giao thông, Kỹ thuật tài nguyên nước.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Toán cao cấp: Hình học giải tích phẳng và không gian, Lượng giác học, Phép tính vi phân và ma trận cơ bản.
    • Vật lý đại cương: Cơ học, Quang học (ứng dụng trong máy thủy bình, máy kinh vĩ và đo xa điện tử).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức cho học phần Đo đạc bản đồ, Trắc địa công trình; làm khung tham chiếu biên soạn bài giảng, thiết kế bài tập lớn và đề thi đánh giá.
  • Cán bộ kỹ thuật và tự học: Cung cấp tài liệu tra cứu các công thức giải tích trắc địa, phương pháp bình sai mạng lưới đo đạc và quy chuẩn danh pháp bản đồ địa hình phục vụ công tác khảo sát, đo vẽ địa chính và thi công xây dựng tại hiện trường.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ sinh viên khối ngành Xây dựng và Kiến trúc đang học theo khung đào tạo bậc 6 (cử nhân/kỹ sư có năng lực thực hành), đồng thời phù hợp làm tài liệu tham khảo cho kỹ sư khảo sát, thi công xây dựng.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức Hình học giải tích, Lượng giác học (các hàm lượng giác, hệ thức trong tam giác phẳng), nguyên lý đo góc - khoảng cách trong vật lý và các phép toán ma trận, vi phân cơ bản.

3. Điểm khác biệt cốt lõi giữa hệ tọa độ WGS-84, VN-2000 và HN-72 trong giáo trình là gì?

  • WGS-84: Elipsoid địa tâm toàn cầu ($a = 6,378,137\text{ m}, \alpha = 1/298{,}257$), tâm trùng tâm Trái đất, phục vụ đo đạc GPS toàn cầu.
  • VN-2000: Elipsoid địa phương ($a' = 6,378,137\text{ m}, \alpha' = 1/298{,}257$), tâm lệch tâm Trái đất khoảng $225\text{ m}$, định vị tối ưu để mặt elipsoid gần trùng nhất với Geoid tại lãnh thổ Việt Nam.
  • HN-72: Sử dụng elipsoid Krasovsky ($a'' = 6,378,245\text{ m}, \alpha'' = 1/298{,}3$), áp dụng phép chiếu Gauss-Kruger tiếp xúc kinh tuyến giữa.

4. Làm sao để tự học và thực hành hiệu quả các thuật toán bình sai?

Người học cần vẽ sơ đồ mạng lưới, lập bảng tính theo đúng quy trình giải tích, kiểm tra điều kiện dung sai khép góc ($f_\beta$), dung sai khép tọa độ ($1/T \le 1/2000$), dung sai khép độ cao ($f_h$) trước khi phân bổ số hiệu chỉnh, và thực hiện bước tổng kiểm tra số liệu cuối cùng.

5. Giáo trình cung cấp những phương pháp nào để đối soát kết quả đo đạc?

Đối với bài toán giao hội góc thuận, giáo trình hướng dẫn giải và đối chiếu kết quả qua 3 công thức độc lập: bài toán thuận hình học, công thức Iung và công thức Gauss. Đối với mạng lưới đường chuyền và độ cao, việc đối soát được thực hiện thông qua điều kiện khép hình học và tọa độ điểm gốc đã biết.

Kết luận

Giáo trình Đo đạc bản đồ (Năm 2024) của PGS.TS Phạm Văn Chuyên cung cấp hệ thống kiến thức chuẩn mực về toán học trắc địa, kỹ thuật thiết lập mạng lưới khống chế và quy chuẩn thành lập bản đồ địa hình phục vụ chuyên ngành xây dựng và kiến trúc.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1: Nắm vững định nghĩa mặt thủy chuẩn, các thông số của ba hệ quy chiếu WGS-84, VN-2000, HN-72, phép chiếu UTM/Gauss và giải thuật hai bài toán trắc địa cơ bản (Chương 1).
  2. Giai đoạn 2: Thực hành giải tích các phương pháp giao hội (Iung, Gauss, Delambre) và quy trình bình sai đường chuyền kinh vĩ khép kín, tuyến độ cao kỹ thuật (Chương 2).
  3. Giai đoạn 3: Nghiên cứu quy tắc phân mảnh, lập danh pháp bản đồ địa hình VN-2000 và UTM quốc tế, tiếp cận cấu trúc dữ liệu bản đồ số và GIS (Chương 3).
  4. Giai đoạn 4: Vận dụng vào công tác đo vẽ bình đồ, trắc dọc, trắc ngang và khai thác bản đồ ảnh trong thiết kế, thi công công trình.

Tài liệu tham khảo bổ trợ: Quy chuẩn kỹ thuật quốc gia về xây dựng lưới tọa độ và độ cao; Tiêu chuẩn quốc gia về phân mảnh và định danh bản đồ địa hình tỷ lệ lớn; Tài liệu hướng dẫn sử dụng phần mềm biên tập bản đồ số và GIS.
