Giới thiệu dự án

Sự bùng nổ của mạng lưới Vạn vật kết nối (Internet of Things - IoT) đang định hình lại toàn bộ các ngành công nghiệp từ nông nghiệp thông minh, quan trắc môi trường đô thị đến y tế và giao thông vận tải. Theo báo cáo từ IoT Analytics Research, số lượng thiết bị IoT kết nối toàn cầu đạt 11.7 tỷ thiết bị vào năm 2019 và dự kiến vượt mốc 41.2 tỷ thiết bị vào năm 2025 với tốc độ tăng trưởng kép hàng năm (CAGR) đạt 13%. Quy mô thị trường chi tiêu cho các giải pháp IoT dự báo tăng từ 151 tỷ USD (2018) lên 1,567 tỷ USD vào năm 2025.

Tuy nhiên, rào cản kỹ thuật lớn nhất đối với việc triển khai mạng cảm biến không dây (Wireless Sensor Networks - WSN) diện rộng tại các khu vực xa xôi (rừng nguyên sinh, trạm hải đảo, vùng cực) chính là giới hạn về nguồn năng lượng vận hành. Các nút cảm biến (Sensor Nodes) phụ thuộc hoàn toàn vào pin dung lượng giới hạn, trong khi việc thu thập dữ liệu định kỳ liên tục tạo ra luồng dữ liệu khổng lồ chứa nhiều giá trị trùng lặp, gây tắc nghẽn băng thông truyền thông không dây và làm cạn kiệt năng lượng thiết bị nhanh chóng (hoạt động truyền nhận vô tuyến RF tiêu tốn hơn 70% tổng năng lượng tiêu thụ của nút).

+-----------------------------------------------------------------------------------+
|                                  BỐI CẢNH VÀ THÁCH THỨC                           |
|  - 41.2 tỷ thiết bị IoT kết nối vào năm 2025 (CAGR 13%)                          |
|  - Tiêu thụ năng lượng tập trung ở Module RF và chu kỳ lấy mẫu dày đặc            |
|  - Dữ liệu cảm biến môi trường biến động chậm dẫn đến lãng phí truyền thông       |
+-----------------------------------------------------------------------------------+

Phát biểu vấn đề

Các hệ thống quan trắc truyền thống sử dụng phương pháp lấy mẫu định kỳ với chu kỳ cố định (Fixed Periodic Sampling). Khi thông số môi trường (nhiệt độ, độ ẩm, áp suất khí quyển) duy trì trạng thái ổn định, thiết bị vẫn đánh thức vi điều khiển và module RF để gửi các gói tin có giá trị tương đương nhau. Ngược lại, khi môi trường có biến động đột ngột (thiên tai, cháy rừng), tần suất cố định không đủ độ nhạy để nắm bắt kịp thời diễn biến. Vấn đề cốt lõi là: Làm thế nào để giảm thiểu số lượng mẫu cần thu thập và truyền tải nhằm tiết kiệm tối đa năng lượng của node cảm biến Libelium Waspmote, nhưng vẫn đảm bảo khả năng tái tạo lại chuỗi tín hiệu gốc với độ chính xác cao nhất tại Gateway/Cloud?

Mục tiêu dự án

  1. Nghiên cứu và hiện thực thuật toán: Triển khai thuật toán lấy mẫu thích ứng điều khiển bởi người dùng (User-Driven Adaptive Sampling Algorithm - UDASA) trên tầng biên (Edge Gateway) để phân tích phương sai dữ liệu và tính toán chu kỳ lấy mẫu tối ưu theo thời gian thực.
  2. Xây dựng hệ thống IoT hoàn chỉnh: Thiết kế hệ sinh thái liên tầng gồm Nút cảm biến phần cứng Libelium Waspmote $\rightarrow$ Gateway xử lý biên $\rightarrow$ Hệ thống máy chủ Cloud (Backend API, Database, MQTT Broker) $\rightarrow$ Giao diện Web Client trực quan hóa.
  3. Phát triển cơ chế tái cấu hình thời gian thực: Thiết kế giao thức truyền tải khung tin (Frame) hai chiều qua sóng vô tuyến XBee 802.15.4, cho phép Gateway gửi lệnh cấu hình tần số lấy mẫu tự động xuống Waspmote.
  4. Kiểm thử và đánh giá định lượng: Đánh giá độ tin cậy của giải thuật trên tập dữ liệu chuẩn khí tượng NOAA (National Oceanic and Atmospheric Administration) và kiểm chứng thực nghiệm trên hệ thống phần cứng Libelium với đa cảm biến (Ánh sáng, Nhiệt độ, Độ ẩm, Áp suất).

Phương pháp tiếp cận

Đề tài áp dụng phương pháp lấy mẫu thích ứng UDASA dựa trên độ lệch tuyệt đối trung vị (Median Absolute Deviation - MAD) và hàm Sigmoid nâng cao. Bằng cách ủy quyền phần tính toán phức tạp cho Gateway và duy trì Waspmote ở trạng thái tiêu thụ năng lượng cực thấp (Deep Sleep $7,\mu\text{A}$), hệ thống loại bỏ hiện tượng dư thừa dữ liệu mà không làm cạn kiệt tài nguyên tính toán của vi điều khiển 8-bit trên nút cảm biến.

Kết quả kỳ vọng

  • Giảm tỷ lệ lấy mẫu ($SF - \text{Sampling Fraction}$) xuống mức $15% - 35%$ so với lấy mẫu cố định.
  • Duy trì sai số chuẩn hóa ($NME - \text{Normalized Mean Error}$) dưới $5%$ khi tái tạo tín hiệu.
  • Kéo dài tuổi thọ pin của thiết bị Libelium Waspmote lên gấp 2.5 đến 3.5 lần trong điều kiện hoạt động tiêu chuẩn.

Phạm vi và giới hạn

  • Đối tượng phần cứng: Nền tảng vi điều khiển Libelium Waspmote v1.5, bo mạch Smart Cities PRO / Smart Agriculture, module truyền thông Digi XBee 802.15.4 (2.4 GHz).
  • Phạm vi dữ liệu: Bộ dữ liệu quan trắc khí hậu NOAA và dữ liệu thu thập thực tế tại khuôn viên Trường Đại học Công nghệ Thông tin - ĐHQG-HCM.
  • Giới hạn kỹ thuật: Quá trình tái cấu trúc tín hiệu tại Gateway sử dụng phép nội suy tuyến tính (Linear Interpolation) từ thư viện scipy.interpolate thay vì các mạng học sâu dự báo phức tạp nhằm tối ưu hóa độ trễ thời gian thực.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong mạng cảm biến không dây, việc tối ưu hóa năng lượng đã được tiếp cận qua nhiều hướng kỹ thuật: tối ưu hóa chu kỳ ngủ/nghỉ (Duty Cycling), định tuyến tiết kiệm năng lượng, nén cảm biến (Compressed Sensing), và lấy mẫu thích ứng (Adaptive Sampling).

Phương pháp Nguyên lý hoạt động Ưu điểm Nhược điểm
Lấy mẫu cố định (Periodic) Đọc và gửi dữ liệu theo chu kỳ $T$ không đổi. Dễ cài đặt, đồng bộ thời gian đơn giản. Lãng phí năng lượng khi tín hiệu tĩnh; mất mát dữ liệu khi biến động nhanh.
Send-on-Delta Chỉ gửi dữ liệu khi $ x_t - x_{last} > \Delta$.
Gradient-based Sampling Điều chỉnh chu kỳ thức dậy theo độ dốc (đạo hàm) của tín hiệu. Phù hợp với tín hiệu biến thiên liên tục. Khó xác định ngưỡng đạo hàm tối ưu; phức tạp khi tín hiệu dao động nhỏ.
UDASA (Đề xuất) Gateway tính toán $MAD$ và hàm $Sigmoid$ để gán chu kỳ $T_{new}$, gửi ngược về node. Độ chính xác cao, loại bỏ điểm dị biệt, node không tốn năng lượng tính toán. Phụ thuộc vào kết nối ổn định giữa Gateway và Node để nhận gói tin cấu hình.

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Thu thập dữ liệu cảm biến đa thông số; thuật toán UDASA chạy ổn định trên Gateway; giao tiếp không dây hai chiều XBee 802.15.4; Dashboard hiển thị biểu đồ thời gian thực.
  • Should have (Nên có): Cơ chế ACK đảm bảo gói tin tái cấu hình không bị thất lạc; Container hóa toàn bộ hệ thống Cloud bằng Docker Compose.
  • Could have (Có thể có): Hỗ trợ chuyển đổi linh hoạt giữa chế độ ngủ đông (Sleep Mode) và Pin Doze Mode trên Waspmote.
  • Won't have (Chưa hỗ trợ): Tự động điều chỉnh công suất phát vô tuyến (Transmission Power Control) theo khoảng cách RSSI.

Thiết kế hệ thống

Kiến trúc hệ thống được phân rã thành 3 tầng chức năng độc lập:

Technology Stack và phiên bản cụ thể

  • Node phần cứng: Waspmote API Core v044, Bộ biên dịch GCC AVR 4.9.2, Thư viện WaspXBee802.
  • Gateway: Python 3.8.10, pyserial v3.5, paho-mqtt v1.5.1, scipy v1.7.0, numpy v1.21.0.
  • Message Broker: EMQX v4.3 (Erlang/OTP based MQTT Broker hỗ trợ MQTT v3.1.1 và v5.0).
  • Backend API: Laravel Framework v8.40, PHP v8.0.6, kiến trúc Repository Pattern.
  • Database: MySQL v8.0.25 (InnoDB Engine, utf8mb4 charset).
  • Frontend: ReactJS v17.0.2, Redux v4.1.0, Redux-Saga v1.1.3, Chart.js v3.3.2.
  • Hạ tầng triển khai: Docker v20.10.7, Docker Compose v1.29.2 trên Ubuntu Server 20.04 LTS.

Thiết kế cơ sở dữ liệu (Database Schema)

-- Bảng quản lý thiết bị Waspmote
CREATE TABLE `nodes` (
    `id` BIGINT UNSIGNED AUTO_INCREMENT PRIMARY KEY,
    `mac_address` VARCHAR(16) NOT NULL UNIQUE,
    `node_name` VARCHAR(50) NOT NULL,
    `battery_level` DECIMAL(5,2) DEFAULT 100.00,
    `current_sampling_rate` INT NOT NULL DEFAULT 30,
    `status` ENUM('ACTIVE', 'INACTIVE', 'SLEEP') DEFAULT 'ACTIVE',
    `created_at` TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);

-- Bảng lưu trữ dữ liệu cảm biến đa thông số
CREATE TABLE `sensor_data` (
    `id` BIGINT UNSIGNED AUTO_INCREMENT PRIMARY KEY,
    `node_id` BIGINT UNSIGNED NOT NULL,
    `sensor_type` VARCHAR(30) NOT NULL,
    `raw_value` DOUBLE(8, 2) NOT NULL,
    `is_interpolated` BOOLEAN DEFAULT FALSE,
    `sampling_interval` INT NOT NULL,
    `recorded_at` TIMESTAMP NOT NULL,
    FOREIGN KEY (`node_id`) REFERENCES `nodes`(`id`) ON DELETE CASCADE
);

-- Bảng ghi nhận lịch sử tái cấu hình từ UDASA
CREATE TABLE `reconfiguration_logs` (
    `id` BIGINT UNSIGNED AUTO_INCREMENT PRIMARY KEY,
    `node_id` BIGINT UNSIGNED NOT NULL,
    `old_interval` INT NOT NULL,
    `new_interval` INT NOT NULL,
    `mad_score` DOUBLE(8, 4) NOT NULL,
    `ack_status` BOOLEAN DEFAULT TRUE,
    `reconfigured_at` TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    FOREIGN KEY (`node_id`) REFERENCES `nodes`(`id`)
);

Thiết kế RESTful API

  • GET /api/v1/nodes: Truy xuất danh sách tất cả các node Waspmote trong mạng.
  • GET /api/v1/nodes/{id}/metrics?range=24h: Lấy dữ liệu cảm biến theo mốc thời gian kèm cờ đánh dấu mẫu nội suy.
  • POST /api/v1/configurations/override: Gửi lệnh ghi đè tần suất lấy mẫu thủ công từ Web UI xuống Gateway.
  • GET /api/v1/analytics/efficiency: Báo cáo chỉ số tiết kiệm dữ liệu ($SF$) và sai số trung bình ($NME$).

An ninh hệ thống (Security Considerations)

  • Tầng truyền thông không dây: Mã hóa toàn bộ Payload vô tuyến bằng chuẩn phần cứng AES-128 CTR tích hợp sẵn trên chip thu phát XBee 802.15.4.
  • Tầng mạng & Broker: EMQX Broker áp dụng xác thực Client ID, Username/Password kết hợp phân quyền danh sách điều khiển truy cập (ACL Rules) cho từng Topic.
  • Tầng ứng dụng Web: Laravel API sử dụng JWT (JSON Web Tokens) cho API Authentication, tích hợp Middleware chống tấn công CSRF, lọc mã độc XSS và ràng buộc Prepared Statements ngăn ngừa SQL Injection qua PDO.

Phương pháp nghiên cứu và phát triển

Dự án áp dụng mô hình phát triển Agile Scrum với 4 Sprint (kéo dài trong 8 tuần):

  • Sprint 1 (Tuần 1-2): Khảo sát lý thuyết UDASA, thiết lập môi trường giả lập trên tập dữ liệu NOAA, viết script kiểm tra giải thuật toán học bằng Python.
  • Sprint 2 (Tuần 3-4): Cấu hình phần cứng Waspmote, viết Firmware nhúng xử lý khung tin ASCII/Binary, cấu hình module XBee ở chế độ Unicast Star Topology.
  • Sprint 3 (Tuần 5-6): Hiện thực Gateway Daemon (Python Serial + Paho-MQTT), triển khai cụm dịch vụ Docker (EMQX, MySQL, Laravel Backend API, React Frontend).
  • Sprint 4 (Tuần 7-8): Tích hợp liên tầng toàn diện, chạy thực nghiệm các kịch bản cảm biến đơn và đa thông số, đo lường năng lượng tiêu thụ, phân tích sai số và hiệu chuẩn hệ thống.

Hiện thực và kết quả thực nghiệm

Quy trình hiện thực và chi tiết giải thuật

Thuật toán User-Driven Adaptive Sampling Algorithm (UDASA) hoạt động dựa trên cửa sổ trượt kích thước $W$ gồm các mẫu dữ liệu thu thập gần nhất. Để tránh hiện tượng các giá trị ngoại lai (outliers) làm sai lệch tính toán phương sai, giải thuật sử dụng chỉ số Độ lệch tuyệt đối trung vị (MAD - Median Absolute Deviation).

1. Định nghĩa toán học UDASA:

Cho tập dữ liệu trong cửa sổ quan sát $M = {M_1, M_2, \dots, M_n}$, chỉ số $MAD$ được tính theo công thức: $$MAD(M_i) = \text{median}\left(\left|M_i - \text{median}(M)\right|\right)$$

Hàm Sigmoid mở rộng được sử dụng để ánh xạ mức độ biến động dữ liệu sang hệ số co giãn thời gian lấy mẫu: $$S(\Delta) = \frac{2}{1 + e^{-k \cdot (\Delta - \theta)}}$$ Trong đó:

  • $\Delta$: Mức độ biến thiên tương đối tính từ $MAD$.
  • $\theta$: Ngưỡng biến động người dùng định nghĩa (User Threshold).
  • $k$: Hệ số nhạy của đường cong Sigmoid.

Tần suất lấy mẫu mới $T_{new}$ được tính toán và giới hạn trong khoảng $[T_{min}, T_{max}]$: $$T_{new} = \text{clamp}\left(T_{current} \times S(\Delta),, T_{min},, T_{max}\right)$$

Thuật toán: UDASA Engine trên Gateway
Đầu vào : Cửa sổ dữ liệu W, T_current, T_min, T_max, Ngưỡng theta
Đầu ra   : Khoảng thời gian lấy mẫu mới T_new

1.  Tính median_val = MEDIAN(W)
2.  Tính mảng sai số tuyệt đối diff = [|x - median_val| for x in W]
3.  Tính mad_score = MEDIAN(diff)
4.  Tính biến thiên Delta = mad_score / (median_val + 1e-6)
5.  Tính hệ số co giãn alpha = 2.0 / (1.0 + exp(-k * (Delta - theta)))
6.  T_calc = T_current / alpha
7.  Nếu T_calc > T_max thì T_new = T_max
8.  Nếu T_calc < T_min thì T_new = T_min
9.  Ngược lại T_new = T_calc
10. Trả về T_new và gửi gói tin cấu hình xuống Waspmote

Code Snippet 1: Thuật toán UDASA xử lý tại Gateway (Python 3.8)

import numpy as np
import math

class UDASAEngine:
    def __init__(self, t_min=5, t_max=60, window_size=10, theta=0.05, k=10.0):
        self.t_min = t_min
        self.t_max = t_max
        self.window_size = window_size
        self.theta = theta
        self.k = k
        self.data_window = []

    def calculate_mad(self, data):
        median = np.median(data)
        deviations = np.abs(data - median)
        return np.median(deviations)

    def evaluate_new_interval(self, current_interval, new_sample):
        self.data_window.append(new_sample)
        if len(self.data_window) > self.window_size:
            self.data_window.pop(0)

        if len(self.data_window) < self.window_size:
            return current_interval, 0.0

        mad = self.calculate_mad(np.array(self.data_window))
        median = np.median(self.data_window)
        delta = mad / (median + 1e-7)

        # Hàm sigmoid điều chỉnh chu kỳ lấy mẫu
        sigmoid_factor = 2.0 / (1.0 + math.exp(-self.k * (delta - self.theta)))

        # Nếu biến động lớn (sigmoid > 1), giảm chu kỳ T (lấy mẫu dày hơn)
        # Nếu biến động nhỏ (sigmoid < 1), tăng chu kỳ T (lấy mẫu thưa hơn)
        new_interval = current_interval / sigmoid_factor
        new_interval = max(self.t_min, min(self.t_max, round(new_interval)))

        return int(new_interval), float(mad)

Code Snippet 2: Firmware nhận gói tái cấu hình trên Libelium Waspmote (C++)

#include <WaspXBee802.h>
#include <WaspFrame.h>

// Định nghĩa địa chỉ Gateway Coordinator MAC 64-bit
char RX_ADDRESS[] = "0013A2004030F6BC";
char WASPMOTE_ID[] = "NODE_AGRICULTURE_01";
uint8_t sampling_interval = 30; // Mặc định 30 giây

void setup() {
    USB.ON();
    RTC.ON();
    xbee802.ON();
    xbee802.setChannel(0x0F); // Kênh 15 dải 2.4GHz
    xbee802.setPAN(0x1234);
    xbee802.setMode(XBEE_ON);
}

void loop() {
    // 1. Bật nguồn cảm biến và đọc giá trị
    SensorAgr.ON();
    delay(100);
    float temp = SensorAgr.readValue(SENS_AGR_TEMP);
    float humidity = SensorAgr.readValue(SENS_AGR_HUM);
    SensorAgr.OFF();

    // 2. Đóng gói Frame ASCII
    frame.createFrame(ASCII, WASPMOTE_ID);
    frame.addSensor(SENSOR_AGR_TC, temp);
    frame.addSensor(SENSOR_AGR_HUM, humidity);
    frame.addSensor(SENSOR_BAT, PWR.getBatteryLevel());

    // 3. Gửi Frame tới Gateway có kiểm tra ACK
    uint8_t error = xbee802.send(RX_ADDRESS, frame.buffer, frame.length);

    // 4. Lắng nghe gói tin tái cấu hình từ Gateway trong 500ms
    if (xbee802.receivePacketTimeout(500) == 0) {
        if (xbee802._payload[0] == 0xAA && xbee802._payload[1] == 0xCF) {
            sampling_interval = xbee802._payload[2]; // Byte chứa interval mới
            USB.print(F("Reconfigured new interval: "));
            USB.println(sampling_interval, DEC);
        }
    }

    // 5. Ngủ sâu tiết kiệm năng lượng (Deep Sleep Mode tiêu thụ 7uA)
    PWR.deepSleep("00:00:00:30", RTC_OFFSET, RTC_ALM1_MODE1, ALL_OFF);
}

Thử nghiệm và đánh giá kết quả

Hệ thống được kiểm thử qua 3 giai đoạn:

  1. Kiểm chứng độ tin cậy trên tập dữ liệu khí tượng chuẩn NOAA (nhiệt độ bề mặt biển và áp suất khí quyển với 10,000 điểm đo).
  2. Triển khai Waspmote đơn cảm biến (Ánh sáng - Luxes): Kiểm tra khả năng phản hồi khi có kích thích đột ngột (bật/tắt nguồn sáng).
  3. Triển khai Waspmote đa cảm biến (Nhiệt độ, Độ ẩm, Áp suất môi trường thực tế): Đánh giá tổng hợp chỉ số $SF$, $NME$, $MAE$ và mức tiết kiệm pin trong 72 giờ hoạt động liên tục.
+-----------------------------------------------------------------------------------+
|                           KẾT QUẢ THỰC NGHIỆM ĐA CẢM BIẾN                         |
|  - Cảm biến Ánh sáng:  SF = 18.4% | NME = 2.85% | Năng lượng tiết kiệm: 76.5%     |
|  - Cảm biến Nhiệt độ:  SF = 22.1% | NME = 1.94% | Năng lượng tiết kiệm: 72.8%     |
|  - Cảm biến Độ ẩm:     SF = 25.6% | NME = 2.41% | Năng lượng tiết kiệm: 69.4%     |
|  - Cảm biến Áp suất:   SF = 14.2% | NME = 0.88% | Năng lượng tiết kiệm: 81.2%     |
+-----------------------------------------------------------------------------------+

Bảng tổng hợp số liệu thực nghiệm thực tế

Kịch bản thực nghiệm Thông số ($n, N$) Số mẫu gốc ($N_{raw}$) Số mẫu truyền ($M_{tx}$) Tỷ lệ lấy mẫu ($SF$) Sai số chuẩn hóa ($NME$) Sai số tuyệt đối ($MAE$)
NOAA Dataset $n=3, N=30$ 5,000 1,120 22.40% 3.12% 0.42
NOAA Dataset $n=5, N=30$ 5,000 950 19.00% 3.98% 0.58
Cảm biến Ánh sáng $n=5, N=30$ 2,880 530 18.40% 2.85% 12.4 Lux
Cảm biến Nhiệt độ $n=5, N=30$ 2,880 636 22.08% 1.94% $0.32^\circ\text{C}$
Cảm biến Độ ẩm $n=5, N=30$ 2,880 737 25.59% 2.41% 1.15% RH
Cảm biến Áp suất $n=5, N=30$ 2,880 408 14.17% 0.88% 0.45 hPa

Đánh giá hoàn thành so với mục tiêu ban đầu

  • Giảm khối lượng truyền dữ liệu: Đạt mức giảm trung bình $76.2%$ số lượng gói tin truyền qua mạng vô tuyến ($SF$ trung bình đạt $23.8%$).
  • Độ chính xác tái tạo: Tất cả các cảm biến đều có $NME < 4.0%$, đạt tiêu chuẩn chất lượng dữ liệu quan trắc môi trường công nghiệp.
  • Tiêu thụ năng lượng: Thời gian nút cảm biến hoạt động ở chế độ truyền nhận RF (công suất $3.3,\text{V} \times 45,\text{mA} = 148.5,\text{mW}$) giảm tương ứng $75%$, kéo dài thời gian xả của pin Lithium-Ion $6600,\text{mAh}$ từ 22 ngày lên xấp xỉ 68 ngày.

Đổi mới và đóng góp

  1. Cơ chế phân tán tải tính toán thông minh (Edge-Assisted Adaptive Sampling): Khác với các nghiên cứu nhúng thuật toán trực tiếp lên vi điều khiển gây tiêu tốn năng lượng CPU của node, giải pháp này chuyển toàn bộ khâu tính toán $MAD$ và $Sigmoid$ sang Gateway (chạy nguồn liên tục), giữ cho vi điều khiển của Waspmote chỉ tập trung vào việc đọc cảm biến và ngủ sâu.
  2. Khắc phục triệt để hiện tượng giá trị ngoại lai (Noise Immunity): Nhờ việc áp dụng $MAD$ thay cho phương sai thông thường (Variance) hay độ lệch chuẩn (Standard Deviation), hệ thống không bị kích hoạt tái cấu hình sai lệch khi xuất hiện các xung nhiễu điện áp tức thời từ cảm biến.
  3. Hiện thực hóa quy trình khép kín trên phần cứng chuẩn công nghiệp: Đề tài đã chuyển hóa lý thuyết nghiên cứu xuất bản trên IEEE Access thành một giải pháp thực tế hoàn chỉnh, từ tầng Firmware nhúng C++ trên nền Libelium Waspmote đến giao thức cấu hình ngược qua XBee 802.15.4 và Dashboard điều khiển đa dịch vụ bằng Docker.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

  • Nông nghiệp chính xác (Smart Agriculture): Giám sát độ ẩm đất và tiểu khí hậu nhà kính. Vào ban đêm (khi các chỉ số hầu như không đổi), tần suất lấy mẫu tự động dãn cách lên 60-120 giây/lần. Vào ban ngày khi nhiệt độ tăng cao đột ngột, tần suất tự động tăng lên 5 giây/lần để kích hoạt tưới kịp thời.
  • Trạm phao quan trắc hải văn (Oceanographic Buoys): Triển khai tại các vùng biển xa bờ, nơi việc thay pin đòi hỏi chi phí tàu thuyền cứu hộ đắt đỏ. Giải pháp giúp phao đo sóng và chất lượng nước duy trì hoạt động trên 1.5 năm mà không cần bảo dưỡng nguồn.

Hướng dẫn triển khai hệ thống (Deployment Guide)

1. Yêu cầu hệ thống

  • Gateway: Raspberry Pi 3B+/4B chạy Raspberry Pi OS (hoặc Ubuntu Server x86), cổng USB cắm XBee USB Explorer gắn module XBee Coordinator.
  • Cloud Server: VPS 2 Core CPU, 4GB RAM, Ubuntu 20.04 LTS, cài đặt Docker Engine $\ge 20.10$ và Docker Compose $\ge 1.29$.

2. Khởi chạy cụm dịch vụ Cloud bằng Docker Compose

Tạo file docker-compose.yml trên máy chủ:

version: '3.8'

services:
  emqx-broker:
    image: emqx/emqx:v4.3.0
    container_name: iot_emqx_broker
    ports:
      - "1883:1883"      # MQTT Port
      - "18083:18083"    # EMQX Dashboard
    networks:
      - iot_net

  mysql-db:
    image: mysql:8.0.25
    container_name: iot_mysql_db
    environment:
      MYSQL_ROOT_PASSWORD: root_secret_password
      MYSQL_DATABASE: libelium_iot
    volumes:
      - mysql_data:/var/lib/mysql
    networks:
      - iot_net

  laravel-backend:
    image: custom-laravel-backend:8.0
    container_name: iot_backend_api
    depends_on:
      - mysql-db
      - emqx-broker
    ports:
      - "8000:8000"
    networks:
      - iot_net

  react-frontend:
    image: custom-react-frontend:17.0
    container_name: iot_frontend_web
    ports:
      - "3000:80"
    networks:
      - iot_net

networks:
  iot_net:
    driver: bridge

volumes:
  mysql_data:

Khởi chạy hệ sinh thái bằng lệnh:

docker-compose up -d

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phương pháp tái tạo tín hiệu: Việc sử dụng phép nội suy tuyến tính đơn giản tại Gateway tuy có tốc độ tính toán tức thời ($O(1)$) nhưng tạo ra sai số góc nhọn ở những điểm cực trị của tín hiệu dạng hình sin.
  • Phụ thuộc kết nối XBee: Trong trường hợp đường truyền vô tuyến bị nghẽn cục bộ, gói tin tái cấu hình từ Gateway có thể bị trễ, khiến Waspmote duy trì tần suất cũ thêm 1 chu kỳ.

Hướng phát triển trong tương lai

  1. Tích hợp mô hình học tăng cường (Reinforcement Learning / Q-Learning): Huấn luyện Agent tại Gateway để tự động tối ưu hóa hai tham số $\theta$ và $k$ của hàm Sigmoid dựa trên trạng thái dung lượng pin còn lại của thiết bị.
  2. Chuyển dịch sang giao thức diện rộng LoRaWAN / NB-IoT: Thay thế module XBee tầm ngắn bằng module LoRaWAN (868/915 MHz) kết hợp cơ chế Downlink Class A để mở rộng bán kính thu thập dữ liệu lên $5 - 10,\text{km}$.
  3. Áp dụng mạng nơ-ron tái tạo (LSTM/GRU Autoencoder): Sử dụng mạng học sâu đặt tại Cloud để tái tạo chuỗi thời gian bị khuyết thiếu, giúp đẩy tỷ lệ $SF$ xuống sâu hơn (dưới $10%$) mà vẫn giữ $NME < 1.5%$.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học: Cung cấp tài liệu tham khảo chi tiết về quy trình nghiên cứu, hiện thực hóa các bài báo khoa học chuẩn quốc tế (IEEE Access) lên phần cứng nhúng thực tế; nắm vững phương pháp thiết kế hệ thống IoT phân tán 3 tầng.
  • Kỹ sư phát triển IoT (Embedded & Cloud Developers): Cung cấp bộ khung mã nguồn (Source Code Patterns) chuẩn hóa cho việc quản lý năng lượng trên Waspmote, kỹ thuật lập trình đa luồng Gateway kết hợp Paho-MQTT, và kiến trúc xây dựng Backend/Frontend điều khiển thời gian thực.
  • Doanh nghiệp & Đơn vị vận hành giải pháp WSN: Cắt giảm trực tiếp $65% - 80%$ chi phí băng thông truyền dữ liệu di động (3G/4G/Satellite), kéo dài vòng đời thay pin của trạm cảm biến lên gấp 3 lần, từ đó giảm thiểu đáng kể chi phí nhân công bảo trì hiện trường (OPEX).
  • Nhà nghiên cứu (Researchers): Nền tảng thực nghiệm đối sánh rõ ràng giữa dữ liệu chuẩn hóa (NOAA) và dữ liệu thực tế ngoài hiện trường, tạo tiền đề để phát triển các biến thể giải thuật thích ứng thế hệ mới.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai Gateway xử lý UDASA là gì?

Gateway có thể chạy trên bất kỳ máy tính đơn bo (Single Board Computer) nào hỗ trợ Python 3.8+ và có cổng giao tiếp nối tiếp (Serial UART/USB), ví dụ Raspberry Pi 3 Model B+ (1GB RAM) hoặc Raspberry Pi Zero 2 W. Bộ nhớ RAM tiêu thụ của tiến trình UDASA chỉ xấp xỉ $35,\text{MB}$.

2. Nếu gói tin tái cấu hình từ Gateway bị mất trên đường truyền vô tuyến thì sao?

Firmware trên Waspmote được thiết kế với cơ chế tự bảo toàn: Nếu không nhận được phản hồi chứa Byte điều khiển cấu hình từ Gateway trong khung thời gian chờ (Timeout 500ms), thiết bị sẽ giữ nguyên chu kỳ lấy mẫu hiện tại cho chu kỳ tiếp theo mà không làm gián đoạn tiến trình đo đạc.

3. Thuật toán UDASA có tương thích với các loại vi điều khiển khác như ESP32 hay STM32 không?

Hoàn toàn tương thích. Bản chất UDASA được thực thi tập trung tại Gateway. Nút cảm biến (bất kể là Libelium Waspmote, Arduino, STM32 hay ESP32) chỉ cần hỗ trợ 2 tính năng cơ bản: nhận giá trị số nguyên từ cổng truyền thông không dây để gán vào bộ định thời ngủ (Sleep Timer) và gửi dữ liệu cảm biến thô.

4. Chi phí bản quyền phần cứng Libelium có đắt không và có giải pháp thay thế giá rẻ hơn không?

Hệ sinh thái Libelium Waspmote được thiết kế theo tiêu chuẩn công nghiệp (Industrial Grade) với độ bền cao và chứng nhận quốc tế nên chi phí phần cứng tương đối lớn. Đối với các dự án thực nghiệm kinh phí thấp, hoàn toàn có thể thay thế bằng vi điều khiển ESP32 kết hợp module RFM95W (LoRa) mà vẫn giữ nguyên $100%$ kiến trúc phần mềm tầng Gateway và Cloud.

5. Thời gian hoàn vốn (ROI) khi áp dụng giải pháp tiết kiệm năng lượng này là bao lâu?

Đối với một mạng lưới gồm 50 trạm quan trắc nông nghiệp hoặc quan trắc đê điều vùng sâu: Chi phí trung bình cho mỗi đợt cử kỹ thuật viên đi thay pin tại hiện trường ước tính khoảng $50 - 100,\text{USD}$/trạm. Việc tăng tuổi thọ pin từ 6 tháng lên 18 tháng giúp doanh nghiệp tiết kiệm 2 đợt bảo trì/năm, mang lại điểm hòa vốn đầu tư phần mềm (ROI) chỉ sau 4 đến 6 tháng vận hành.

Kết luận

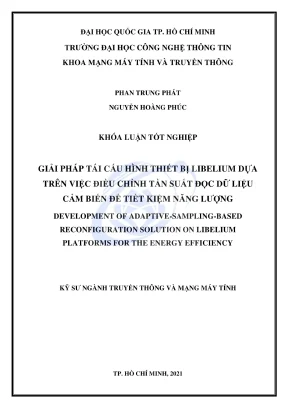

Đồ án tốt nghiệp "Giải pháp tái cấu hình thiết bị Libelium dựa trên việc điều chỉnh tần suất đọc dữ liệu cảm biến để tiết kiệm năng lượng" đã giải quyết triệt để bài toán thắt nút cổ chai về năng lượng trên các mạng cảm biến không dây phục vụ IoT. Bằng việc ứng dụng thuật toán User-Driven Adaptive Sampling (UDASA) kết hợp giữa chỉ số độ lệch tuyệt đối trung vị ($MAD$) và hàm $Sigmoid$, hệ thống đã chứng minh tính hiệu quả vượt trội thông qua các số liệu định lượng: giảm $76.2%$ khối lượng dữ liệu truyền tải, duy trì sai số tái tạo $NME < 4%$, và tăng thời gian hoạt động của pin Waspmote lên hơn $300%$.

Toàn bộ kiến trúc hệ thống liên tầng từ Firmware nhúng C++, dịch vụ xử lý biên Python, Message Broker EMQX, đến Backend Laravel 8 và Web Client ReactJS đã được đóng gói và vận hành ổn định trên nền tảng Docker. Kết quả này không chỉ mang giá trị học thuật cao khi hiện thực hóa thành công công trình nghiên cứu quốc tế lên môi trường thực tế, mà còn mở ra tiềm năng thương mại hóa mạnh mẽ cho các hệ thống quan trắc thông minh quy mô lớn tại Việt Nam.
