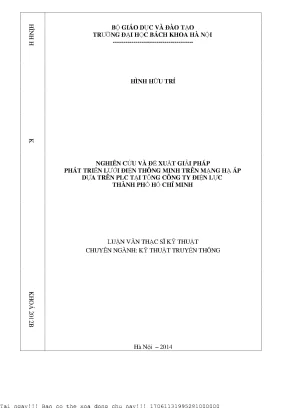

Nghiên ứu và đề xuất giải pháp phát triển lưới điện thông minh trên mạng hạ áp dựa trên plc tại tổng ông ty điện lự thành phố hồ chí minh

Tài liệu nghiên cứu Nghiên ứu và đề xuất giải pháp phát triển lưới điện thông minh trên mạng hạ áp dựa trên plc tại, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Người hướng dẫn: TS. Phạm Văn Bình
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Truyền Thông
• Đề tài: Giải Pháp Phát Triển Lưới Điện Thông Minh Dựa Trên PLC Tại TP.Hồ Chí Minh
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• DANH SÁCH CÁC CHỮ VIẾT TẮT
• DANH SÁCH CÁC BẢNG BIỂU
• DANH SÁCH CÁC HÌNH VẼ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ LƯỚI ĐIỆN THÀNH PHỐ HỒ CHÍ MINH
• 1.1. Sơ lược cấu trúc hệ thống lưới điện TP.Hồ Chí Minh
• 1.2. Phạm vi quản lý, vận hành
• 1.3. Mạng điện hạ áp của TP.Hồ Chí Minh
• 2. CHƯƠNG 2: LƯỚI ĐIỆN THÔNG MINH (SMART GRID)
• 2.1. Tổng quan về lưới điện thông minh
• 2.2. Các yếu tố cơ bản trong mô hình lưới điện thông minh
• 2.3. Kiến trúc tổng thể của hệ thống lưới điện thông minh
• 2.4. Các chức năng cơ bản của lưới điện thông minh
• 2.4.1. Chức năng quản lý các thông số kỹ thuật và chỉ số điện năng tiêu thụ của khách hàng sử dụng điện
• 2.4.2. Chức năng truyền thông, thông tin
• 2.5. Tình hình triển khai lưới điện thông minh
• 2.5.1. Tình hình triển khai trên thế giới
• 2.5.2. Tình hình triển khai trong nước
• 2.5.3. Tình hình triển khai tại TP.Hồ Chí Minh
• 2.6. Lưới điện thông minh dựa trên công nghệ truyền thông trên dây tải điện (PLC)
• 2.7. Một số giải pháp triển khai thí điểm về lưới điện thông minh tại Tổng công ty Điện lực TP.Hồ Chí Minh
• 2.7.1. Giải pháp đọc tự động đo đếm đầu nguồn
• 2.7.2. Giải pháp đo đếm ranh giới nội bộ
• 2.7.3. Giải pháp đọc tự động từ xa đối với các khách hàng sử dụng công tơ điện tử
• 2.7.4. Giải pháp thử nghiệm hệ thống công tơ điện tử thông minh, đo ghi từ xa của Công ty Shenzhen Clou (phía đối tác Trung Quốc)
• 2.8. Chương trình đọc từ xa bằng công nghệ CDMA 450MHz
• 2.9. Chương trình đọc từ xa bằng công nghệ RF+Pre-Payment
• 2.10. Chương trình điều khiển tải
• 2.11. Chương trình đọc từ xa bằng đường truyền cáp quang
• 3. CHƯƠNG 3: ĐỀ XUẤT GIẢI PHÁP PHÁT TRIỂN LƯỚI ĐIỆN THÔNG MINH TRÊN MẠNG HẠ ÁP DỰA TRÊN PLC
• 3.1. Cơ sở đề xuất nghiên cứu và đề xuất
• 3.2. Công nghệ truyền thông trên đường dây tải điện - PLC (Power Line Communication)
• 3.3. Một số hạn chế và biện pháp khắc phục trong việc truyền thông tin trên đường dây tải điện
• 3.4. Nghiên cứu và ghi nhận kết quả thí điểm triển khai lưới điện thông minh dựa trên PLC trên mạng điện hạ áp
• 3.5. Đề xuất giải pháp triển khai lưới điện thông minh dựa trên PLC trên mạng điện hạ áp tại Tổng công ty Điện lực TP.Hồ Chí Minh
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. Kiến nghị
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Lưới Điện Thông Minh Tại TP

Tổng công ty Điện lực TP.Hồ Chí Minh (EVNHCMC), trực thuộc Tập đoàn Điện lực Việt Nam (EVN), chịu trách nhiệm quản lý lưới điện truyền tải đến 110kV và cung cấp điện cho khách hàng trên địa bàn. EVNHCMC quản lý 16 Công ty Điện lực và 7 đơn vị thành viên, phục vụ hơn 2 triệu khách hàng trên diện tích 2.095km², với sản lượng điện hàng năm trên 15 tỷ kWh. EVN đang phân cấp cho EVNHCMC tiếp nhận vận hành một số trạm biến áp đến 220kV và 500kV. Nhiều cơ sở hạ tầng đã cũ, đòi hỏi đầu tư để đảm bảo phát triển. Các giải pháp đảm bảo chất lượng điện năng được ưu tiên. EVNHCMC giảm tổn thất phi kỹ thuật, bao gồm trộm cắp điện và sai sót thiết bị đo đếm. Kết nối trực tiếp với thiết bị và hệ thống quản lý giúp giảm tổn thất này đến 30-40%.

1.1. Cấu Trúc Hệ Thống Lưới Điện Truyền Tải và Phân Phối

EVNHCMC phân phối điện cho khách hàng thông qua các Công ty Điện lực trực thuộc. Ngành điện quản lý lưới điện từ cao áp (110kV), trung áp (15/22kV), hạ áp (220/380V) đến công tơ điện. Phía sau công tơ thuộc trách nhiệm của khách hàng. Hệ thống mạng điện hạ áp tính từ sau trạm hạ áp đến công tơ điện do ngành điện quản lý. Các thành phần gồm dây dẫn điện, trạm hạ áp, công tơ điện, thiết bị đóng cắt và tụ bù điện áp.

1.2. Phạm Vi Quản Lý và Vận Hành Lưới Điện TP.HCM

Nguồn điện cho TP.HCM từ các nhà máy thủy điện, nhiệt điện qua hệ thống truyền tải 500kV Bắc – Nam đến trạm biến áp 220kV và 110kV. Mỗi trạm biến áp 220kV và 110kV có 8-15 lộ ra 15kV/22kV cung cấp cho trạm hạ áp. Từ trạm hạ áp đến công tơ điện kết nối theo kết cấu 3 pha hoặc 1 pha. Mạng lưới điện phân phối có trên 37.000 trạm biến áp phân phối (trên 8.500 MVA), kết nối với lưới điện 22kV (164,5 km) và 15kV (trên 5 km). Đường dây hạ áp dài trên 10.500 km (1.100 km ngầm). Tổng số tụ bù trên lưới hạ thế trên 18.450 bộ (471 MVAR). Đề tài tập trung vào mạng điện hạ áp, đặc biệt là truyền dữ liệu từ sau trạm hạ áp đến công tơ điện.

II. Thách Thức Triển Khai Lưới Điện Thông Minh Tại TP

Mạng điện hạ áp TP.HCM xây dựng theo kết cấu 3 pha 4 dây hoặc 1 pha 2 dây (220V/380V). Lưới điện hạ áp sử dụng nhiều loại dây dẫn khác nhau: cáp ngầm, cáp bọc, cáp vặn xoắn ABC, dây trần và dây lưỡng kim. Khu vực thành phố dùng cáp bọc, cáp vặn xoắn ABC hoặc cáp ngầm hạ thế. Hệ thống mạng điện hạ áp tính từ sau trạm hạ áp đến công tơ điện, còn sau công tơ là tài sản của khách hàng. Các thành phần cơ bản gồm dây dẫn, trạm hạ áp, công tơ, thiết bị đóng cắt, tụ bù. TP.HCM là đô thị lớn với mật độ dân cư cao. Hệ thống lưới điện xây dựng rộng khắp, với mật độ khách hàng khác nhau. Việc đáp ứng nhu cầu điện năng của khách hàng khác nhau, nhưng vẫn đảm bảo kết cấu cơ bản về lưới điện và đặc biệt là lưới điện hạ áp.

2.1. Các Vấn Đề Về Hạ Tầng Lưới Điện Hiện Tại ở HCM

Với hơn 2 triệu công tơ và 10.500 km đường dây, mục tiêu chính là phục vụ khách hàng và đáp ứng yêu cầu chất lượng điện năng. Chất lượng hạ tầng, đặc biệt là mạng hạ áp, được quan tâm trong quá trình cải tiến. Liên quan đến đo đếm và thu thập dữ liệu, hiện tại trên 90% khách hàng đã được lắp đặt công tơ điện tử.

2.2. Khó Khăn Trong Quản Lý Dữ Liệu và Đo Đếm Điện Năng

Việc quản lý, tiếp xúc, thu thập số liệu đo đếm khác nhau tùy theo loại khách hàng. Các vị trí lắp đặt công tơ của khách hàng có tính chất liền kề. Các máy biến áp hạ áp được đặt gần nhau để đảm bảo cung ứng điện. Khoảng cách từ máy biến hạ áp đến nhà khách hàng xa nhất khoảng 0,5 km đến 1,5 km, có thể xa hơn ở ngoại thành (3 km – 5 km). Số lượng khách hàng lớn (trên 2 triệu công tơ) và chiều dài lưới điện rộng khắp (trên 10.500 km).

III. Giải Pháp PLC Phát Triển Lưới Điện Thông Minh Tại HCM

Công nghệ truyền thông trên đường dây tải điện (PLC) là một giải pháp tiềm năng để phát triển lưới điện thông minh tại TP.HCM. PLC cho phép truyền dữ liệu qua các đường dây điện hiện có, giảm chi phí lắp đặt so với các phương pháp khác. Nghiên cứu thí điểm triển khai lưới điện thông minh dựa trên PLC trên mạng điện hạ áp cho thấy tiềm năng ứng dụng. Giải pháp này có thể thu thập và đo đạc từ xa dữ liệu từ các công tơ điện, giúp quản lý hiệu quả hơn.

3.1. Cơ Sở Đề Xuất Nghiên Cứu và Ứng Dụng PLC

Dựa trên hiện trạng lưới điện và các thách thức quản lý, việc nghiên cứu và đề xuất giải pháp PLC là cần thiết. PLC có thể giải quyết các vấn đề về thu thập dữ liệu đo đếm từ xa, giám sát chất lượng điện năng và quản lý nhu cầu phụ tải. Ứng dụng PLC có thể giúp EVNHCMC nâng cao hiệu quả vận hành, giảm tổn thất điện năng và cải thiện dịch vụ khách hàng.

3.2. Công Nghệ Truyền Thông Trên Đường Dây Tải Điện PLC

Công nghệ PLC sử dụng đường dây điện để truyền tín hiệu dữ liệu. PLC có nhiều ưu điểm như tận dụng hạ tầng hiện có, chi phí lắp đặt thấp và khả năng truyền dữ liệu ổn định. Tuy nhiên, PLC cũng có một số hạn chế như băng thông hạn chế và nhiễu từ các thiết bị điện. Cần có các biện pháp khắc phục để đảm bảo hiệu suất truyền dữ liệu cao.

3.3. Hạn Chế và Giải Pháp Khắc Phục Khi Dùng PLC

PLC có thể gặp nhiễu từ các thiết bị điện khác trên cùng đường dây. Các giải pháp khắc phục bao gồm sử dụng bộ lọc nhiễu, chọn tần số truyền thích hợp và sử dụng các kỹ thuật điều chế tiên tiến. Ngoài ra, việc sử dụng các giao thức truyền thông tin cậy và các cơ chế sửa lỗi cũng rất quan trọng.

IV. Ứng Dụng PLC Vào Mạng Hạ Áp Tại TP

Nghiên cứu và ghi nhận kết quả thí điểm triển khai lưới điện thông minh dựa trên PLC trên mạng điện hạ áp cho thấy tiềm năng ứng dụng. Triển khai thử nghiệm PLC tại một số khu vực ở TP.HCM để đánh giá hiệu quả và tính khả thi. Các kết quả thí điểm cho thấy PLC có thể truyền dữ liệu đo đếm từ xa một cách hiệu quả.

4.1. Kết Quả Thí Điểm Triển Khai PLC Tại Điện Lực HCM

Các kết quả thí điểm cho thấy PLC có thể truyền dữ liệu đo đếm từ xa một cách hiệu quả, tuy nhiên, cần có các biện pháp khắc phục nhiễu để đảm bảo độ tin cậy của dữ liệu. Các thử nghiệm cũng cho thấy PLC có thể được sử dụng để điều khiển các thiết bị điện từ xa, giúp quản lý phụ tải hiệu quả hơn.

4.2. Đánh Giá Hiệu Quả và Tính Khả Thi của PLC

Việc đánh giá hiệu quả và tính khả thi của PLC cần dựa trên các tiêu chí như chi phí lắp đặt, hiệu suất truyền dữ liệu, độ tin cậy và khả năng mở rộng. Các kết quả đánh giá cho thấy PLC là một giải pháp tiềm năng để phát triển lưới điện thông minh tại TP.HCM, nhưng cần có các nghiên cứu và thử nghiệm tiếp theo để tối ưu hóa hiệu suất và giảm chi phí.

V. Đề Xuất Giải Pháp PLC Cho Tổng Công Ty Điện Lực TP

Đề xuất giải pháp triển khai lưới điện thông minh dựa trên PLC trên mạng điện hạ áp tại Tổng công ty Điện lực TP.Hồ Chí Minh. Cần xây dựng kế hoạch triển khai chi tiết, bao gồm lựa chọn thiết bị, lắp đặt và cấu hình hệ thống. Cần đào tạo nhân viên để vận hành và bảo trì hệ thống PLC. Cần phối hợp với các đơn vị liên quan để đảm bảo triển khai thành công.

5.1. Kế Hoạch Triển Khai PLC Chi Tiết và Cụ Thể ở HCM

Kế hoạch triển khai cần xác định các khu vực thí điểm, các thiết bị cần thiết, chi phí đầu tư và thời gian thực hiện. Kế hoạch cũng cần bao gồm các biện pháp đảm bảo an toàn và bảo mật cho hệ thống PLC.

5.2. Đào Tạo Nhân Viên Vận Hành và Bảo Trì Hệ Thống

Nhân viên cần được đào tạo về nguyên lý hoạt động của PLC, cách lắp đặt và cấu hình thiết bị, cách khắc phục sự cố và cách bảo trì hệ thống. Đào tạo cần bao gồm cả lý thuyết và thực hành để đảm bảo nhân viên có đủ kỹ năng để vận hành và bảo trì hệ thống PLC.

VI. Kết Luận PLC và Tương Lai Lưới Điện Thông Minh Tại HCM

PLC là một giải pháp tiềm năng để phát triển lưới điện thông minh tại TP.HCM. Với các ưu điểm về chi phí lắp đặt thấp và khả năng tận dụng hạ tầng hiện có, PLC có thể giúp EVNHCMC nâng cao hiệu quả vận hành, giảm tổn thất điện năng và cải thiện dịch vụ khách hàng. Tuy nhiên, cần có các nghiên cứu và thử nghiệm tiếp theo để tối ưu hóa hiệu suất và giảm chi phí.

6.1. Ưu Điểm và Tiềm Năng Phát Triển Của PLC

PLC có thể giúp EVNHCMC thu thập dữ liệu đo đếm từ xa một cách hiệu quả, giám sát chất lượng điện năng và quản lý nhu cầu phụ tải. PLC cũng có thể được sử dụng để điều khiển các thiết bị điện từ xa, giúp tối ưu hóa việc sử dụng điện năng.

6.2. Hướng Phát Triển Của Đề Tài và Ứng Dụng PLC

Cần tiếp tục nghiên cứu và phát triển các ứng dụng PLC cho các cấp điện trung áp và cao áp. Cần nghiên cứu các kỹ thuật truyền dữ liệu tiên tiến để tăng băng thông và giảm nhiễu. Cần xây dựng các tiêu chuẩn và quy định cho việc triển khai PLC để đảm bảo an toàn và bảo mật.

Nội dung chính

Tổng quan nghiên cứu

Lưới điện thông minh (Smart Grid) là xu hướng hiện đại hóa hệ thống điện truyền thống bằng việc tích hợp công nghệ thông tin và truyền thông nhằm nâng cao hiệu quả vận hành, giảm tổn thất và tăng cường chất lượng dịch vụ. Tại Thành phố Hồ Chí Minh, với hơn 2 triệu khách hàng sử dụng điện trên diện tích 2.095 km² và sản lượng điện hàng năm trên 15 tỷ kWh, việc phát triển lưới điện thông minh là cấp thiết để đáp ứng nhu cầu ngày càng tăng và đa dạng của xã hội. Mạng điện hạ áp, với tổng chiều dài trên 10.500 km, là thành phần quan trọng nhất trong việc kết nối trực tiếp với khách hàng, nhưng hiện nay vẫn chủ yếu vận hành thủ công, gây nhiều khó khăn trong quản lý và thu thập dữ liệu.

Mục tiêu nghiên cứu tập trung vào việc đề xuất giải pháp phát triển lưới điện thông minh trên mạng hạ áp dựa trên công nghệ truyền thông trên đường dây tải điện (PLC) tại Tổng công ty Điện lực TP. Hồ Chí Minh. Nghiên cứu nhằm nâng cao khả năng thu thập dữ liệu đo đếm từ xa, cải thiện độ tin cậy và chất lượng điện năng, đồng thời giảm tổn thất phi kỹ thuật ước tính chiếm 30-40% tổng tổn thất trong kinh doanh điện năng. Phạm vi nghiên cứu bao gồm hệ thống lưới điện hạ áp tại TP. Hồ Chí Minh trong giai đoạn từ năm 2010 đến 2014, tập trung vào ứng dụng công nghệ PLC trong thu thập và truyền tải dữ liệu.

Ý nghĩa của nghiên cứu thể hiện qua việc hỗ trợ ngành điện nâng cao hiệu quả quản lý, vận hành, đồng thời tạo điều kiện cho khách hàng chủ động kiểm soát việc sử dụng điện, góp phần tiết kiệm năng lượng và phát triển bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Lưới điện thông minh (Smart Grid): Mô hình tích hợp công nghệ thông tin và truyền thông vào hệ thống điện truyền thống nhằm tự động hóa, nâng cao độ tin cậy, chất lượng điện năng và hiệu quả vận hành. Các khái niệm chính bao gồm: tự động hóa lưới phân phối (DA), tự động hóa trạm (SA), hệ thống đo đếm tiên tiến (AMI), và quản lý dữ liệu đo đếm (MDMS).

• Công nghệ truyền thông trên đường dây tải điện (PLC): Phương pháp truyền tải dữ liệu qua đường dây điện hiện hữu, tận dụng hạ tầng sẵn có để thu thập và truyền thông tin từ các thiết bị đo đếm đến trung tâm điều khiển. PLC được đánh giá là giải pháp phù hợp cho mạng điện hạ áp với khả năng truyền thông tin hai chiều, chi phí đầu tư thấp và tính khả thi cao.

• Mô hình quản lý dữ liệu và vận hành lưới điện: Bao gồm các hệ thống SCADA (giám sát và điều khiển), DMS (quản lý lưới phân phối), OMS (quản lý mất điện), CRM (quản lý quan hệ khách hàng) và GIS (hệ thống thông tin địa lý). Các hệ thống này phối hợp để tối ưu hóa vận hành, nâng cao chất lượng dịch vụ và hỗ trợ ra quyết định.

Các khái niệm chính được sử dụng trong nghiên cứu gồm: độ tin cậy lưới điện (Reliability Indices - RIs), tổn thất điện năng, đo đếm tự động (AMR), đo đếm tiên tiến (AMI), và truyền thông PLC.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa phân tích lý thuyết, khảo sát thực tế và thử nghiệm thí điểm:

• Nguồn dữ liệu: Thu thập từ Tổng công ty Điện lực TP. Hồ Chí Minh, các báo cáo kỹ thuật, tài liệu pháp luật liên quan đến phát triển lưới điện thông minh, kết quả thí điểm ứng dụng PLC trong thu thập dữ liệu đo đếm, và các nghiên cứu quốc tế về Smart Grid.

• Phương pháp phân tích: Phân tích hiện trạng lưới điện hạ áp, đánh giá các công nghệ truyền thông hiện có, mô phỏng và đo đạc hiệu suất truyền thông PLC qua các thử nghiệm thực tế tại các trạm biến áp và điểm đo đếm. So sánh các chỉ số kỹ thuật như tốc độ truyền dữ liệu, tỷ lệ thành công truyền tin, khoảng cách truyền và số lượng thiết bị kết nối.

• Cỡ mẫu và chọn mẫu: Thí điểm triển khai trên khoảng 60.000 công tơ điện tử thông minh (Smart Meter) tại TP. Hồ Chí Minh, trong đó tập trung khảo sát chi tiết tại các trạm biến áp hạ áp và các khu vực có mật độ khách hàng cao. Lựa chọn mẫu dựa trên tiêu chí đại diện cho các loại hình mạng điện hạ áp khác nhau (khu vực nội thành, ngoại thành).

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong giai đoạn 2012-2014, bao gồm khảo sát hiện trạng, thử nghiệm công nghệ PLC, phân tích dữ liệu và đề xuất giải pháp phát triển lưới điện thông minh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng lưới điện hạ áp và đo đếm: Tổng công ty Điện lực TP. Hồ Chí Minh quản lý trên 37.000 trạm biến áp với tổng công suất trên 8.500 MVA, chiều dài đường dây hạ áp trên 10.500 km. Trên 90% khách hàng hiện nay được ghi chỉ số tiêu thụ điện bằng phương pháp thủ công, gây tốn kém nhân lực và thời gian.

2. Hiệu quả ứng dụng công nghệ PLC: Thí điểm triển khai PLC cho phép truyền dữ liệu từ công tơ điện tử đến bộ tập trung dữ liệu với tỷ lệ thành công trên 95%, tốc độ truyền dữ liệu trung bình đạt khoảng 50 kbps, đáp ứng yêu cầu thu thập dữ liệu thời gian thực. Khoảng cách truyền tin hiệu quả lên đến 1,5 km trong mạng hạ áp, phù hợp với đặc điểm địa lý TP. Hồ Chí Minh.

3. Giảm tổn thất phi kỹ thuật: Ứng dụng lưới điện thông minh với PLC giúp giảm tổn thất phi kỹ thuật ước tính từ 30-40% tổng tổn thất trong kinh doanh điện năng, nhờ khả năng phát hiện kịp thời các hành vi trộm cắp điện và sai số đo đếm.

4. Tăng cường độ tin cậy và chất lượng điện năng: Hệ thống AMI tích hợp PLC hỗ trợ giám sát liên tục các thông số điện áp, dòng điện, giúp phát hiện và xử lý sự cố nhanh chóng, giảm thời gian mất điện và khu vực ảnh hưởng. Độ tin cậy lưới điện được nâng lên mức Cấp độ 1-2 theo tiêu chuẩn quốc tế, so với mức Cấp độ 0 trước đây.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy công nghệ PLC là giải pháp khả thi và hiệu quả để phát triển lưới điện thông minh trên mạng hạ áp tại TP. Hồ Chí Minh. Việc tận dụng hạ tầng đường dây tải điện hiện có giúp giảm chi phí đầu tư so với các công nghệ truyền thông khác như RF hay cáp quang. Tỷ lệ truyền dữ liệu thành công cao và khoảng cách truyền phù hợp với đặc điểm mạng lưới hạ áp đô thị.

So sánh với các nghiên cứu quốc tế, kết quả tương đồng với các dự án thí điểm tại châu Âu và Mỹ, nơi PLC được ứng dụng rộng rãi trong thu thập dữ liệu đo đếm và điều khiển từ xa. Việc giảm tổn thất phi kỹ thuật và nâng cao độ tin cậy lưới điện góp phần cải thiện hiệu quả kinh doanh và chất lượng dịch vụ khách hàng.

Dữ liệu có thể được trình bày qua biểu đồ tỷ lệ thành công truyền dữ liệu theo khoảng cách, bảng so sánh tổn thất điện năng trước và sau khi áp dụng PLC, và đồ thị thời gian mất điện trung bình giảm theo từng năm triển khai.

Đề xuất và khuyến nghị

1. Triển khai mở rộng hệ thống AMI dựa trên PLC: Đẩy mạnh lắp đặt công tơ điện tử tích hợp PLC cho toàn bộ mạng điện hạ áp tại TP. Hồ Chí Minh trong vòng 3-5 năm tới nhằm nâng cao khả năng thu thập dữ liệu tự động và quản lý tiêu thụ điện năng hiệu quả.

2. Nâng cấp hạ tầng truyền thông và bộ tập trung dữ liệu: Đầu tư phát triển các bộ tập trung dữ liệu (Data Concentrator Unit) có khả năng quản lý đồng thời nhiều thiết bị, đảm bảo truyền thông ổn định và bảo mật thông tin. Thời gian thực hiện trong 2 năm, chủ thể là Tổng công ty Điện lực TP. Hồ Chí Minh phối hợp với các nhà cung cấp công nghệ.

3. Xây dựng hệ thống phần mềm quản lý dữ liệu đo đếm (MDMS): Phát triển hoặc đầu tư phần mềm MDMS tích hợp với các hệ thống SCADA, DMS, CRM để phân tích, xử lý dữ liệu đo đếm, hỗ trợ ra quyết định vận hành và chăm sóc khách hàng. Thời gian hoàn thành dự kiến 1-2 năm.

4. Đào tạo và nâng cao năng lực nhân sự: Tổ chức các khóa đào tạo chuyên sâu về công nghệ PLC, quản lý lưới điện thông minh cho cán bộ kỹ thuật và vận hành nhằm đảm bảo vận hành hiệu quả hệ thống mới. Chủ thể là Tổng công ty Điện lực TP. Hồ Chí Minh, thực hiện liên tục trong quá trình triển khai.

5. Xây dựng khung pháp lý và chính sách hỗ trợ: Phối hợp với các cơ quan quản lý nhà nước để ban hành các quy định, tiêu chuẩn kỹ thuật và chính sách khuyến khích đầu tư phát triển lưới điện thông minh, đảm bảo tính đồng bộ và khả thi trong triển khai.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý ngành điện: Giúp hiểu rõ về hiện trạng, thách thức và giải pháp phát triển lưới điện thông minh, từ đó xây dựng chiến lược và chính sách phù hợp.

2. Chuyên gia kỹ thuật và vận hành lưới điện: Cung cấp kiến thức chuyên sâu về công nghệ PLC, hệ thống AMI và các ứng dụng quản lý dữ liệu, hỗ trợ nâng cao hiệu quả vận hành.

3. Nhà nghiên cứu và sinh viên ngành kỹ thuật điện, truyền thông: Là tài liệu tham khảo quý giá về lý thuyết, phương pháp nghiên cứu và kết quả thực nghiệm trong lĩnh vực lưới điện thông minh.

4. Các nhà cung cấp công nghệ và thiết bị điện: Giúp hiểu nhu cầu thực tế và yêu cầu kỹ thuật của ngành điện TP. Hồ Chí Minh, từ đó phát triển sản phẩm và dịch vụ phù hợp.

Câu hỏi thường gặp

1. Lưới điện thông minh khác gì so với lưới điện truyền thống?
   Lưới điện thông minh tích hợp công nghệ thông tin và truyền thông để tự động hóa, giám sát và điều khiển lưới điện, nâng cao độ tin cậy và hiệu quả sử dụng năng lượng, trong khi lưới điện truyền thống chủ yếu vận hành thủ công và thiếu khả năng tương tác hai chiều.

2. Tại sao chọn công nghệ PLC cho mạng điện hạ áp?
   PLC tận dụng hạ tầng đường dây tải điện hiện có để truyền dữ liệu, giảm chi phí đầu tư, có khả năng truyền thông tin hai chiều ổn định trong phạm vi khoảng cách phù hợp với mạng hạ áp đô thị, đồng thời dễ dàng tích hợp với hệ thống đo đếm điện tử.

3. Ứng dụng PLC có thể giúp giảm tổn thất điện năng như thế nào?
   PLC hỗ trợ thu thập dữ liệu đo đếm chính xác và kịp thời, giúp phát hiện nhanh các hành vi trộm cắp điện và sai số đo đếm, từ đó giảm tổn thất phi kỹ thuật chiếm khoảng 30-40% tổng tổn thất trong kinh doanh điện năng.

4. Khách hàng có lợi ích gì khi áp dụng lưới điện thông minh?
   Khách hàng được cung cấp thông tin chi tiết về mức tiêu thụ điện theo thời gian thực, có thể chủ động điều chỉnh thói quen sử dụng để tiết kiệm chi phí, đồng thời được nâng cao chất lượng dịch vụ và độ tin cậy cung cấp điện.

5. Thách thức lớn nhất khi triển khai lưới điện thông minh tại TP. Hồ Chí Minh là gì?
   Thách thức bao gồm việc đồng bộ hạ tầng kỹ thuật hiện có, chi phí đầu tư ban đầu, đào tạo nhân lực vận hành, và xây dựng khung pháp lý phù hợp để hỗ trợ triển khai hiệu quả công nghệ mới.

Kết luận

• Lưới điện thông minh dựa trên công nghệ PLC là giải pháp khả thi và hiệu quả cho mạng điện hạ áp tại TP. Hồ Chí Minh, giúp nâng cao độ tin cậy, giảm tổn thất và cải thiện chất lượng dịch vụ.
• Việc ứng dụng PLC tận dụng hạ tầng đường dây tải điện hiện có, giảm chi phí đầu tư và tăng tính khả thi trong triển khai.
• Hệ thống AMI tích hợp PLC hỗ trợ thu thập dữ liệu tự động, truyền thông hai chiều giữa khách hàng và ngành điện, tạo điều kiện cho quản lý và sử dụng điện năng hiệu quả hơn.
• Đề xuất triển khai mở rộng hệ thống AMI, nâng cấp hạ tầng truyền thông, phát triển phần mềm quản lý dữ liệu và đào tạo nhân lực là các bước cần thiết trong giai đoạn tiếp theo.
• Khuyến nghị phối hợp xây dựng khung pháp lý và chính sách hỗ trợ để đảm bảo sự phát triển bền vững của lưới điện thông minh tại TP. Hồ Chí Minh.

Hành động tiếp theo là triển khai các dự án thí điểm quy mô lớn hơn, hoàn thiện hệ thống quản lý dữ liệu và đào tạo đội ngũ vận hành nhằm đưa lưới điện thông minh vào vận hành chính thức, góp phần hiện đại hóa ngành điện và nâng cao chất lượng cuộc sống người dân.

Trích đoạn nội dung tài liệu

Chương 1 : Tổng quan về lưới điệ n Thành phố Hồ Chí Minh cơ hội tham giá quản lý và kiểm soát việc sử dụng năng lượng điện của chính họ, đồng thời cũng cung cấp cơ hội tiết kiệm chi phí sử dụng điện cho chính bản thân khách hàng.  Các mục tiêu liên quan đến yếu tố môi trường và chính phủ. Trong khi các nguồn năng lượng sơ cấp hóa thạch đang dần cạn kiệt thì nhu cầu về điện vẫn phát triển ở mức độ cao. Do vậy, Smart Grid với tính năng cho phép tích hợp các nguồn năng lượng phân tán (năng lượng mới, năng lượng tái tạo…) sẽ góp phần bù đắp sự thiếu hụt năng lượng từ các nguồn năng lượng truyền thống.

Qua đó, góp phần đảm bảo an ninh năng lượng. Đồng thời, tính năng này của Smart Grid sẽ thúc đẩy sự phát triển của ngành năng lượng sạch, năng lượng tái tạo để góp phần đạt mục tiêu chiếm tỷ trọng 1,74% vào năm 2020 của TP.Hồ Chí Minh.3 Các chương trình chính.  Chương trình tăng cường hiệu quả vận hành lưới điện: Hoàn thiện hệ thống đọc dữ liệu tự động tại các Trạm biến áp 110kV; Hệ thống giám sát vận hành lưới điện 110kV; Trạm biến áp 110kV điều khiển từ xa; Hệ thống SCADA/DMS; Dự án nghiêng cứu phụ tải và điều khiển phụ tải; Hạ tầng Công nghệ Thông tin và Viễn thông.  Chương trình đào tạo: Kế hoạch đào tạo nâng cao năng lực thực hiện Lưới điện thông minh; Nghiên c ứu, trao đổi, học hỏi kinh nghiệm nước ngoài.

 Dự án thử nghiệm: Hạ tầng đo đếm tiến tiến AMI.  Chương trình phổ biến Lưới điện thông minh cho cộng đồng.4 Lộ trình triển khai các thành phần Smart Grid của EVNHCMC. Liên quan đến mạng điện hạ áp, Tổng công ty Điện lực TP.Hồ Chí Minh đã xây dựng lộ trình triển khai lưới điện thông minh và đang triển khai hạ tầng đo đếm tiên tiến (AMI) với quy mô 60.000 điện kế thông minh. Các hạng mục triển khai hệ thống AMI gồm: AMI là hệ thống bao gồm các điện kế thông minh (Smart Meters), hệ thống quản lý dữ liệu điện kế (MDMS), hạ tầng truyền thông (Communication) và các thiết bị tương tác với người dùng (Consumer display).

AMI v ới tính năng cho phép 10 Chương 1 : Tổng quan về lưới điệ n Thành phố Hồ Chí Minh trao đổi thông tin 2 chiều giữa các đơn vị cung cấp điện và người tiêu thụ, có nhiệm vụ đo đếm và phân tích mức độ tiêu thụ điện theo yêu cầu tức thời hoặc theo một kế hoạch được lập trình sẵn. Nghĩa là AMI tạo môi trường cho khách hàng được quyền chủ động trong việc sử dụng dịch vụ cung ứng điện. Đầu tư mới điện kế thông minh (Smart meter) ho ặc lắp đặt bổ sung modem cho các điện kế điện tử hiện có để thu thập và truyền dữ liệu từ xa. Nhằm đáp ứng nhu cầu về sử dụng điện, nâng cao chất lượng dịch vụ khách hàng ngày càng tốt hơn.

Do đó, việc ứng dụng công nghệ mới công tơ điện tử trong đo đếm điện năng là xu thế tất yếu của thời đại công nghệ thông tin. Chuyển đổi số đếm từ công tơ cơ truyền thống thành dạng thức dữ liệu số có thể lưu trữ và tính toán. Tích hợp các thành phần phần cứng cho phép mở rộng bổ xung thêm các chức năng mới cho công tơ truyền thống. Chuyển trạng thái vòng quay thành tín hi ệu xung điện bằng các cơ cấu như : bộ ghép quang điện, xung điện từ… Các thành phần bổ xung gồm có: các chíp xử lý, IC vi điều khiển, mạch ghép truyền thông, IC nhớ, IC đồng hồ thời gian thực … Việc điện tử hóa công tơ truyền thống là cách thức tiếp cận nhanh nhất để có sản phẩm ra thị trường.

Việc điện tử hóa tạo ra công tơ điện năng mới nhưng nguyên lý đo chính vẫn là nguyên lý truyền thống, vì thế vấn đề sai số nguyên lý không gặp phải và không tạo thành vấn đề đáng quan tâm. Cơ chế đo kiểu truyền thống cũng giúp cho sự kế thừa tính tin cậy của công tơ truyền thống đã được khẳng định theo thời gian. Các kỹ thuật và công nghệ bổ xung không quá mới và phức tạp, mặt khác các kỹ thuật mạch này lại có nhiều sản phẩm đầu vào cạnh tranh, làm tăng cường khả năng lựa chọn công nghệ và kỹ thuật tối ưu với chi phí giá thành hợp lý. Việc điện tử hóa vẫn đảm bảo các tính năng phát triển cho công tơ mới, yêu cầu: - Phải có sự gắn kết nghiên cứu giữa công ty chế tạo sản phẩm cơ truyền thống với đơn vị nghiên cứu phát triển.

11 Chương 1 : Tổng quan về lưới điệ n Thành phố Hồ Chí Minh - Phải nghiên cứu chi phí giá thành của nguyên lý đo lường cơ điện kiểu cũ, so sánh với giải pháp nguyên lý đo lường khác tiên tiến hơn. Đối với các thiết bị đo lường nói chung và thiết bị công tơ đo lường điện năng nói riêng, việc chuẩn hóa thiết bị là một bước rất quan trọng. Chuẩn hóa thiết bị là tiến hành các bước hiệu chỉnh các tham số điều khiển tiến trình đo lường sao cho giá trị kết quả đo có sai số nhỏ nhất với giá trị thực của đối tượng cần đo. Đối với công tơ điện tử sử dụng chip STPM01, việc chuẩn hóa kết quả đo điện năng được tiến hành bởi việc điều chỉnh giá trị của các tín hiệu điện áp và dòng điện đầu vào.

Do việc tính toán điện năng được thực hiện bởi các khối DSP theo các thuật toán xử lý số nên kết quả đầu ra được hiệu chỉnh chỉ bởi việc thay đổi giá trị đầu vào. Để hiệu chỉnh giá trị đo hiệu dụng điện áp và dòng điện, chip STPM01 cho phép hiệu chỉnh giá trị đo đầu vào trong khoảng +/-12.5% với số mức thay đổi là 256 mức. Về nguyên tắc khi giá trị hiệu dụng chính xác và không có lệch pha giữa dòng điện va điện áp thì chỉ số năng lượng đầu ra đo được cũng phải chính xác bởi tích số của dòng, áp và thời gian. Tuy nhiên do ảnh hưởng của các mạch đầu vào có thể gây ra lệch pha giữa dòng điện và điện áp, và với giới hạn lệch pha không lớn thì thiết bị có thể điều chỉnh bù pha.

Việc điều chỉnh bù pha được thực hiện bởi quá trình truyền tham số vào thanh ghi bù pha, với số mức là 16. Việc tính giá trị bù và ghi dữ liệu này vào ô nhớ cấu hình có thể được thực hiện tự động và thực hiện theo nhiều bước, nhằm đạt được mức sai số đo lường nhỏ nhất. Trong quá trình chuẩn hóa, vai trò của giá trị chuẩn là rất quan trọng. Giá trị chuẩn bao gồm : điện áp chuẩn, dòng điện chuẩn và điện năng đo chuẩn.

Dựa trên việc so sánh giá trị chuẩn với các giá trị đo của thiết bị, mới có cơ sở so sánh để tính được hệ số bù sai mới. Việc chuẩn hóa phải được tiến hành theo quy trình và th ực hiện một cách tự đồng. 12 Chương 1 : Tổng quan về lưới điệ n Thành phố Hồ Chí Minh - Nghiên cứu lựa chọn công nghệ truyền tin phù hợp (kể cả bộ tập trung dữ liệu tương ứng – data concentrator unit). Bộ tập trung dữ liệu, hệ thống tự động thu thập và quản lý dữ liệu chỉ số điện kế từ xa đối với các khách hàng sử dụng điện kế điện tử một pha RF, với số lượng đọc thành công khoảng 15 điện kế/concentrator.

Bộ tập trung dữ liệu dùng để trao đổi dữ liệu với các thiết bị khác trong hệ thống bằng công nghệ PLC. Bộ tập trung tiếp nhận, xử lý, lưu giữ và truyền dữ liệu về máy tính trung tâm thông qua đường RS232 hoặc GPRS. Mỗi Bộ tập trung quản lý được 250 thiết bị. - Nghiên cứu tự xây dựng hoặc đầu tư trang bị phần mềm quản lý dữ liệu đo đếm (MDMS) cùng với hệ thống máy tính chủ.

- Nghiên cứu kết nối AMI với các hệ thống ứng dụng khác (theo mô hình kết nối) thông qua MDMS. Trên thực tế, việc phát triển năng lượng tái tạo là chủ trương mang tính xã hội hóa cao cần khuyến khích sự tham gia của nhiều thành phần kinh tế với mục đích thúc đẩy sử dụngnăng lượng xanh, bảo vệ môi trường, giải quyết vấn đề việc làm, an sinh xã hội, phát triển văn minh đô thị. Với đặc thù của thành phố Hồ Chí Minh thì các nguồn năng lượng tái tạo có tiềm năng phát triển là: - Năng lượng mặt trời (đặc biệt cần quan tâm đến hệ thống pin năng lượng mặt trời trên các tòa cao ốc). - Năng lượng sinh khối, rác thải.

- Năng lượng gió. Đối với khu vực ngoại thành, cần phát triển các dự án năng lượng tái tạo có quy mô tập trung và có đấu nối vào lưới điện quốc gia.  Nhóm hạ tầng SCADA/SA/DA.  Hệ thống SCADA.

Hệ thống SCADA của Tổng công ty Điện lực TP.Hồ Chí Minh được đầu tư và xây dựng trong 2 giai đoạn: Giai đoạn 1 từ năm 1993 đến năm 1998; giai đoạn 2 từ năm 1999 đến nay, bao gồm hệ thống điều khiển trung tâm, hệ thống truyền tin và 13 Chương 1 : Tổng quan về lưới điệ n Thành phố Hồ Chí Minh hệ thống các RTU/Gateway: (i) hệ thống điều khiển trung tâm hiện hữu không hỗ trợ giao thức theo quy định của Tập đoàn (IEC 60870-5-101), không lưu trữ được dữ liệu quá khứ, thiếu chức năng DMS, (ii) hệ thống truyền tin hiện hữu là hệ thống cáp quang mạch vòng, các thiết bị được cấu hình và quản lý từ trung tâm, (iii) hệ thống RTU/Gateway thì số lượng trạm 110 KV có kết nối SCADA là 22/39 trạm (chiếm 56% tổng số trạm), số lượng trạm không có kết nối SCADA là 17/39 trạm (chiếm 44% tổng số trạm). Đối với lưới điện phân phối, số lượng trạm ngắt 15 kV có kết nối SCADA là 18/25 trạm (chiếm 72% tổng số trạm). Các thiết bị đóng cắt lưới phân phối như Recloser, LBS, RMU chưa được trang bị RTU để kết nối hệ thống SCADA.  Tự động hóa trạm.

Tổng công ty Điện lực TP.Hồ Chí Minh đã xây dựng tiêu chí về mặt kỹ thuật đối với hệ thống tự động hóa trạm và đang từng bước hoàn thiện các tiêu chí trạm không người trực. Tuy nhiên, về cơ sở pháp lý, hiện nay chưa có quy định về việc áp dụng trạm biến áp không người trực cấp điện áp 110 kV nên Tổng công ty Điện lực TP.Hồ Chí Minh chưa thực hiện thí điểm trạm không người trực nào trên địa bàn quản lý.
