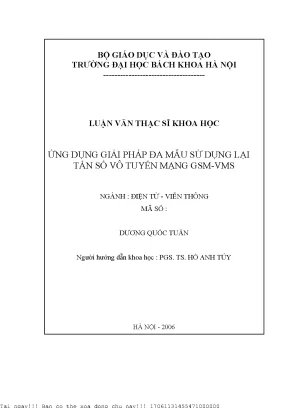

Giải Pháp Đa Mẫu Sử Dụng Lại Tần Số Trong Mạng GSM-VMS

Chuyên khảo phân tích Ứng dụng giải pháp đa mẫu sử dụng lại tần số vô tuyến mạng gsm vms, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Dương Quốc Tuấn
• Người hướng dẫn: PGS. Hồ Anh Túy
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điện Tử - Viễn Thông
• Đề tài: Giải Pháp Đa Mẫu Sử Dụng Lại Tần Số Trong Mạng GSM-VMS
• Loại tài liệu: Luận Văn Thạc Sĩ Khoa Học
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: PHÂN TÍCH, ĐÁNH GIÁ HIỆN TRẠNG, XÁC ĐỊNH NHU CẦU, NGHIÊN CỨU CÁC GIẢI PHÁP TĂNG DUNG LƯỢNG VÔ TUYẾN GSM VÀ LỰA CHỌN GIẢI PHÁP ĐA MẪU SỬ DỤNG LẠI TẦN SỐ CHO MẠNG GSM/VMS
• 1.1. Phân tích, đánh giá hiện trạng cung cấp dịch vụ mạng MobiFone, xác định nhu cầu phát triển dịch vụ tại các khu vực có mật độ thuê bao cao
• 1.2. Nghiên cứu các giải pháp tăng dung lượng vô tuyến GSM và phân tích các điều kiện kỹ thuật, kinh tế để áp dụng các giải pháp
• 1.3. Phân tích các sở cứ kinh tế kỹ thuật lựa chọn giải pháp đa mẫu sử dụng tần số MRP cho mạng GSM/VMS
• 2. CHƯƠNG 2: PHÂN TÍCH KHẢ NĂNG THIẾT BỊ VÔ TUYẾN MẠNG GSM/VMS VÀ LỰA CHỌN THAM SỐ, THÔNG SỐ NÂNG CAO CHẤT LƯỢNG MẠNG ĐÁP ỨNG ĐIỀU KIỆN TRIỂN KHAI MRP
• 2.1. Khả năng thiết bị vô tuyến GSM/VMS đối với việc triển khai MRP
• 2.2. Lựa chọn các tham số, thông số nâng cao chất lượng mạng đáp ứng triển khai MRP
• 3. CHƯƠNG 3: XÂY DỰNG QUY TRÌNH THỰC HIỆN VÀ CÁC QUÁ TRÌNH XEM XÉT, ĐÁNH GIÁ ĐIỀU CHỈNH HỆ THỐNG TRONG QUÁ TRÌNH TRIỂN KHAI MRP
• 3.1. Chuẩn bị triển khai quy hoạch thiết kế tần số
• 3.2. Xây dựng hệ thống biểu mẫu đánh giá
• 3.3. Tổ chức thực hiện
• 3.4. Thực hiện tối ưu hóa trong quá trình triển khai MRP
• 4. CHƯƠNG 4: TRIỂN KHAI GIẢI PHÁP MRP TRÊN MẠNG GSM/VMS, ĐÁNH GIÁ HIỆU QUẢ TRIỂN KHAI VÀ ĐỀ XUẤT HƯỚNG PHÁT TRIỂN TIẾP THEO
• 4.1. Thiết kế tần số theo mẫu MRP và triển khai trên mạng lưới
• 4.2. Công tác drive test phục vụ tối ưu hóa trong quá trình triển khai
• 4.3. Cân chỉnh tham số định vị chuyển giao
• 4.4. Kích hoạt các chức năng hệ thống và cân chỉnh
• 4.5. Đánh giá hiệu quả triển khai MRP và đề xuất hướng phát triển tiếp theo
• PHỤ LỤC
• Phụ lục 1: Mẫu phiếu yêu cầu thay đổi
• Phụ lục 2: Mẫu báo cáo theo dõi kết quả
• Phụ lục 3: Kế hoạch tần số MRP
• Phụ lục 4: Phân bổ các ô theo mẫu 4/12 và 3/9
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Giải Pháp Đa Mẫu Tái Sử Dụng Tần Số GSM VMS

Mạng GSM-VMS (Vietnam Mobile Telecom Services Co.) đang đối mặt với thách thức lớn về dung lượng do sự tăng trưởng nhanh chóng của thuê bao và nhu cầu sử dụng dịch vụ. Bài toán đặt ra là làm sao để tăng dung lượng mạng, đảm bảo chất lượng dịch vụ trong điều kiện băng tần GSM có giới hạn. Giải pháp đa mẫu GSM (MRP - Multireused Pattern) nổi lên như một phương án tối ưu, giúp tái sử dụng tần số hiệu quả hơn. Giải pháp này không chỉ giải quyết vấn đề dung lượng mà còn đảm bảo các chỉ tiêu chất lượng mạng. Luận văn này sẽ đi sâu vào nghiên cứu lý thuyết, áp dụng vào thực tế mạng lưới, xây dựng các chỉ tiêu đánh giá (KPIs) để đo lường hiệu quả. Theo tài liệu gốc, việc triển khai MRP đã giải quyết vấn đề về dung lượng mà vẫn đảm bảo được chỉ tiêu chất lượng mạng. Mục tiêu là khai thác tối đa hiệu quả sử dụng tần số GSM.

1.1. Giới thiệu về Mạng GSM VMS và Thách Thức Dung Lượng

Mạng GSM-VMS phải đối mặt với áp lực tăng dung lượng do số lượng thuê bao và nhu cầu sử dụng dịch vụ tăng cao, đặc biệt là các dịch vụ giá trị gia tăng như WAP, SMS. Việc đáp ứng nhu cầu này mà không ảnh hưởng đến chất lượng dịch vụ thoại là một thách thức không nhỏ. Mạng MobiFone được cấp phép 41 cặp tần số trong dải GSM900, nhưng với mật độ thuê bao cao, việc sử dụng mẫu lặp lại tần số GSM 4/12 trở nên không đủ đáp ứng. Do đó, cần có các giải pháp đột phá để tăng hiệu quả sử dụng tần số GSM.

1.2. Vai trò của Giải Pháp Đa Mẫu trong Tái Sử Dụng Tần Số GSM

Giải pháp đa mẫu GSM (MRP) là một trong những phương án tối ưu để giải quyết bài toán dung lượng. MRP cho phép tái sử dụng tần số hiệu quả hơn, giúp tăng số lượng kênh lưu lượng mà vẫn đảm bảo chất lượng mạng. Điều này đặc biệt quan trọng trong bối cảnh băng tần GSM có giới hạn. Giải pháp này không chỉ tăng dung lượng mà còn giảm thiểu chi phí đầu tư, là một lựa chọn hấp dẫn cho các nhà khai thác mạng GSM. Việc triển khai thành công MRP đòi hỏi sự hiểu biết sâu sắc về các tham số mạng và khả năng tối ưu hóa hệ thống.

II. Các Giải Pháp Tăng Dung Lượng Mạng GSM Cách Nào Hiệu Quả

Để tăng dung lượng mạng GSM, có nhiều giải pháp khác nhau có thể được triển khai đồng bộ. Các giải pháp này bao gồm tăng cường nhóm thu phát (TRX), chia nhỏ ô để đặt thêm trạm, mở rộng dải tần sang phổ tần khác (ví dụ, GSM1800), lắp đặt thêm trạm công suất nhỏ (microcell), và sử dụng phủ sóng trong các tòa nhà (IBC). Mỗi giải pháp có ưu nhược điểm riêng và phù hợp với từng điều kiện cụ thể. Việc lựa chọn giải pháp phù hợp cần dựa trên mật độ lưu lượng, điều kiện kinh tế kỹ thuật và các yếu tố khác. Theo tài liệu gốc, việc tăng cường TRX là giải pháp truyền thống, đơn giản và hiệu quả nhất, nhưng cần giải quyết bài toán tần số. Sử dụng kỹ thuật tái sử dụng tần số là yếu tố then chốt.

2.1. Tăng Cường TRX và Bài Toán Phân Bổ Tần Số GSM

Tăng cường TRX là một giải pháp truyền thống và hiệu quả để tăng dung lượng. Tuy nhiên, việc tăng TRX đòi hỏi phải giải quyết bài toán phân bổ tần số GSM một cách hợp lý, tránh gây nhiễu cho mạng lưới. Giải pháp đa mẫu GSM (MRP) giúp giải quyết vấn đề này bằng cách tái sử dụng tần số một cách thông minh. Việc phân bổ tần số cần được thực hiện cẩn thận để đảm bảo chất lượng dịch vụ và tránh interference trong GSM. Công nghệ đa mẫu giúp tăng số lượng khối thu phát cho mỗi ô, do đó tăng dung lượng mạng mà không cần tăng các trạm với giá thành cao.

2.2. Các Giải Pháp Khác Microcell IBC và Mở Rộng Băng Tần GSM

Ngoài việc tăng cường TRX, các giải pháp khác như microcell và IBC cũng có thể được sử dụng để tăng dung lượng tại các khu vực cụ thể. Microcell phù hợp với các khu vực có mật độ lưu lượng cao, trong khi IBC phù hợp với các tòa nhà cao tầng. Mở rộng băng tần, ví dụ sang GSM1800, là một giải pháp hiệu quả, nhưng đòi hỏi chi phí đầu tư lớn. Giải pháp này giúp tăng số tần số, dung lượng sẽ được tăng liền bởi máy đầu cuối phần lớn hiện nay đều có sử dụng công nghệ đa băng tần số. Việc lựa chọn giải pháp cần dựa trên đánh giá kỹ lưỡng về chi phí và hiệu quả.

III. Giải Pháp Đa Mẫu Tần Số MRP Chi Tiết và Ưu Điểm Vượt Trội

Giải pháp đa mẫu GSM (MRP) kết hợp mẫu tái sử dụng tần số thông dụng 4/12 cho kênh BCCH với các mẫu có hệ số tái sử dụng tần số nhỏ hơn (3/9, 3/6, 3/3). Điều này cho phép tăng số lượng khối thu phát cho mỗi ô, từ đó tăng dung lượng mạng. Tuy nhiên, việc giảm khoảng cách tái sử dụng tần số có thể làm giảm tỷ số tín hiệu trên tạp âm (C/I). Để giải quyết vấn đề này, cần sử dụng các tính năng có sẵn của hệ thống như điều khiển công suất (power control – PC), nhảy tần (frequency hopping – FH) và truyền dẫn gián đoạn (Discontinuous transmission - DTX). Hiệu quả sử dụng tần số GSM được tăng cao đáng kể.

3.1. Nguyên Tắc Hoạt Động của MRP và Các Mẫu Tần Số Sử Dụng

MRP kết hợp mẫu tái sử dụng tần số thông dụng 4/12 cho kênh BCCH với các mẫu có hệ số tái sử dụng tần số nhỏ 3/9, 3/6, 3/3. MRP cho phép tăng số lượng khối thu phát cho mỗi ô, trạm do đó tăng dung lượng mạng. Sử dụng giải pháp MRP là giải pháp hữu hiệu để nâng hiệu quả sử dụng phổ tần số mà không cần tăng các trạm với giá thành cao. Việc này đòi hỏi phải cân nhắc kỹ lưỡng để đảm bảo chất lượng dịch vụ và tránh co-channel interference.

3.2. Các Tính Năng Hỗ Trợ MRP Power Control FH và DTX

Muốn giải quyết vấn đề giảm tỷ số C/I cần thiết phải sử dụng các đặc tính có sẵn của hệ thống như điều khiển công suất (power control – PC) cùng với nhảy tần (frequency hopping –FH) và truyền dẫn gián đoạn (Discontinuous transmission - DTX). Power control giúp giảm nhiễu bằng cách điều chỉnh công suất phát của trạm và thiết bị di động. Frequency hopping giúp phân tán nhiễu bằng cách thay đổi tần số liên tục. DTX giúp giảm nhiễu bằng cách tắt truyền dẫn khi không có dữ liệu.

IV. Triển Khai MRP trên Mạng GSM VMS Quy Trình và Đánh Giá Hiệu Quả

Việc triển khai giải pháp đa mẫu GSM (MRP) là một quá trình tối ưu hóa mạng lưới. Quá trình này bao gồm thu thập dữ liệu đầu vào (dữ liệu ô, thông số mạng, tình trạng mạng), thiết kế mẫu tần số, chạy mô phỏng và áp dụng vào mạng. Tiếp theo là đánh giá và hiệu chỉnh mạng, kết hợp với tinh chỉnh các tính năng mạng về công suất động. Trong quá trình triển khai, các chỉ số đánh giá (KPIs) cũng được xem xét và đánh giá. Các quy trình xem xét, xác định lỗi hệ thống được xây dựng để đảm bảo kiểm soát được các KPIs này. Theo tài liệu gốc, việc triển khai MRP tại Trung Tâm 2 (khu vực phía Nam) đã mang lại hiệu quả tích cực.

4.1. Các Bước Triển Khai MRP Thu Thập Dữ Liệu Thiết Kế và Mô Phỏng

Việc triển khai giải pháp đa mẫu GSM (MRP) là một quá trình tối ưu hóa mạng lưới vô tuyến. Tại chương này, luận văn trình bày toàn bộ quá trình thực hiện từ bước thu thập dữ liệu đầu vào (dữ liệu ô, các thông số mạng, tình trạng mạng), thực hiện thiết kế mẫu tần số, chạy mô phỏng và áp dụng vào mạng. Bước thiết kế tần số là quan trọng, việc sử dụng các công cụ mô phỏng giúp đánh giá hiệu quả của phương án trước khi triển khai thực tế.

4.2. Tối Ưu Hóa và Đánh Giá KPI trong Quá Trình Triển Khai MRP

Tiếp theo là các quá trình đánh giá và hiệu chỉnh mạng kết hợp với việc tinh chỉnh các tính năng mạng về công suất động. Trong quá trình triển khai các chỉ số đánh giá (KPI) cũng được xem xét và đánh giá. Các quy trình xem xét, xác định lỗi hệ thống để đảm bảo kiểm soát được các KPI này đã được xây dựng bao gồm quy trình kiểm soát lưu lượng giảm, kiểm soát nghẽn mạch trên kênh TCH và SDCCH, cuộc gọi bị rơi, kiểm soát chuyển giao (HO) cũng như một số công việc cần thực hiện khi kiểm tra thực tế tại trạm. Quản lý tần số GSM-VMS cần được thực hiện nghiêm ngặt.

V. Kết Quả Triển Khai và Hướng Phát Triển Giải Pháp Đa Mẫu GSM

Giải pháp đa mẫu GSM (MRP) đã được xây dựng và áp dụng cho mạng MobiFone phía Nam với hệ thống Ericsson trong vùng được xác định. Chương này trình bày quá trình thực hiện trong thực tế từ quá trình thiết kế đến khi áp dụng và cân chỉnh mạng lưới. Các tham số cài đặt cho mạng lưới cũng được xem xét, cân chỉnh và tiêu chuẩn hóa. Sau khi triển khai, mạng lưới cũng đã được đánh giá hiệu quả dựa vào các KPIs đã xác định. Với mạng lưới sau khi áp dụng, các tồn tại cũng được xem xét đánh giá. Nhằm đảm bảo dung lượng và chất lượng mạng đến 2010 để phục vụ sự tăng trưởng của thuê bao và dịch vụ sẽ áp dụng trên mạng, luận văn đã đề xuất các hướng phát triển tiếp theo và các giải pháp sẽ phải xem xét áp dụng.

5.1. Đánh Giá Hiệu Quả và Các Chỉ Số KPI Sau Triển Khai MRP

Sau khi triển khai, mạng lưới cũng đã được đánh giá hiệu quả dựa vào các KPI đã xác định. Các KPI quan trọng bao gồm tỷ lệ cuộc gọi bị rơi, tỷ lệ nghẽn mạch, tỷ lệ chuyển giao thành công. Việc đánh giá KPI giúp xác định các vấn đề cần khắc phục và điều chỉnh để tối ưu hóa hiệu quả của giải pháp đa mẫu GSM (MRP). Cần phân tích kỹ interference trong GSM, đặc biệt là Co-channel interference và Adjacent channel interference.

5.2. Hướng Phát Triển Tiếp Theo của Giải Pháp Đa Mẫu GSM MRP

Nhằm đảm bảo dung lượng và chất lượng mạng, cần tiếp tục nghiên cứu và phát triển các giải pháp tối ưu hóa mạng lưới. Các hướng phát triển có thể bao gồm: Nâng cấp phần cứng và phần mềm, triển khai các công nghệ mới như LTE và 5G, và tiếp tục tối ưu hóa các tham số mạng. Ngoài ra, cần xem xét các giải pháp giảm nhiễu và cải thiện hiệu quả sử dụng tần số GSM. Tối ưu hóa tần số GSM là một quá trình liên tục.

VI. Tổng Kết Lợi Ích và Thách Thức của Đa Mẫu Tần Số trong GSM

Giải pháp đa mẫu GSM (MRP) mang lại nhiều lợi ích cho các nhà khai thác mạng di động, đặc biệt là trong việc tăng dung lượng và cải thiện chất lượng dịch vụ. Tuy nhiên, việc triển khai MRP cũng đi kèm với những thách thức nhất định, như việc quản lý nhiễu và tối ưu hóa các tham số mạng. Để triển khai thành công MRP, cần có sự hiểu biết sâu sắc về các nguyên tắc hoạt động của mạng GSM, cũng như kinh nghiệm thực tế trong việc tối ưu hóa mạng lưới. Ưu điểm đa mẫu vượt trội so với các phương pháp truyền thống.

6.1. Tổng Quan Lợi Ích Dung Lượng Chất Lượng và Chi Phí

Triển khai đa mẫu GSM (MRP) là một trong những phương án tối ưu đã giải quyết được vấn đề về dung lượng mà vẫn đảm bảo được chỉ tiêu chất lượng mạng, điều quan trọng là tối ưu chi phí đầu tư cơ sở hạ tầng. Nó giúp tăng dung lượng mạng, cải thiện chất lượng dịch vụ và giảm chi phí đầu tư. Điều này làm cho MRP trở thành một giải pháp hấp dẫn cho các nhà khai thác mạng GSM. Ưu điểm đa mẫu chính là tăng hiệu quả sử dụng tần số GSM.

6.2. Thách Thức và Giải Pháp Quản Lý Nhiễu và Tối Ưu Hóa Tham Số

Việc triển khai MRP cũng đi kèm với những thách thức nhất định, như việc quản lý nhiễu và tối ưu hóa các tham số mạng. Để vượt qua những thách thức này, cần có sự hiểu biết sâu sắc về các nguyên tắc hoạt động của mạng GSM, cũng như kinh nghiệm thực tế trong việc tối ưu hóa mạng lưới. Cần chú trọng đến phương pháp giảm nhiễu GSM để đảm bảo chất lượng dịch vụ. Việc phối hợp các yếu tố kỹ thuật như FH, DTX và power control là cần thiết.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của mạng thông tin di động GSM tại Việt Nam, đặc biệt là mạng MobiFone (VMS) khu vực phía Nam, đến đầu năm 2006 đã có hơn 700 trạm thu phát vô tuyến và 2000 ô phủ sóng. Với sự gia tăng mạnh mẽ về số lượng thuê bao và nhu cầu dịch vụ đa dạng, mạng lưới phải đối mặt với thách thức lớn về dung lượng và chất lượng dịch vụ trong điều kiện phổ tần số hữu hạn. Mạng MobiFone được cấp phép sử dụng 41 cặp tần số trong dải GSM900, tương đương trung bình 3 cặp tần số trên một ô, giới hạn số nhóm thu phát (TRX) ở mức 9 cho một trạm 3 hướng. Điều này gây khó khăn trong việc đáp ứng nhu cầu tại các khu vực có mật độ thuê bao cao như Hà Nội và TP. Hồ Chí Minh.

Mục tiêu nghiên cứu là ứng dụng giải pháp đa mẫu sử dụng lại tần số (MRP) nhằm tăng dung lượng mạng GSM/VMS mà không cần mở rộng phổ tần hoặc tăng số lượng trạm, đồng thời đảm bảo chất lượng dịch vụ. Nghiên cứu tập trung vào phân tích hiện trạng, đánh giá các giải pháp tăng dung lượng vô tuyến, khảo sát khả năng thiết bị vô tuyến, xây dựng quy trình triển khai và đánh giá hiệu quả thực tế tại Trung Tâm 2 khu vực phía Nam. Phạm vi nghiên cứu bao gồm mạng GSM/VMS sử dụng thiết bị Ericsson tại TP. Hồ Chí Minh trong giai đoạn 2005-2006.

Ý nghĩa nghiên cứu thể hiện qua việc cung cấp một phương án tối ưu về kỹ thuật và kinh tế để nâng cao dung lượng mạng trong điều kiện phổ tần giới hạn, góp phần nâng cao chất lượng dịch vụ thoại và các dịch vụ giá trị gia tăng như SMS, WAP, GPRS. Kết quả nghiên cứu hỗ trợ nhà khai thác trong việc hoạch định chiến lược phát triển mạng lưới bền vững, đáp ứng nhu cầu tăng trưởng thuê bao đến năm 2010.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mô hình tái sử dụng tần số (Frequency Reuse Model): MRP là phương pháp đa mẫu tái sử dụng tần số, kết hợp các mẫu tái sử dụng tần số truyền thống như 4/12 với các mẫu có hệ số tái sử dụng nhỏ hơn (3/9, 3/6, 3/3), nhằm tăng số nhóm thu phát trên mỗi ô mà không làm tăng phổ tần.

• Lý thuyết điều khiển công suất động (Dynamic Power Control): Điều chỉnh công suất phát của trạm BTS và máy đầu cuối MS để giảm nhiễu đồng kênh, tăng tỷ số tín hiệu trên nhiễu (C/I), đảm bảo chất lượng cuộc gọi và tiết kiệm năng lượng.

• Lý thuyết nhảy tần (Frequency Hopping - FH): Sử dụng nhiều tần số thay đổi liên tục để giảm nhiễu và đa đường, tăng khả năng sửa lỗi và cải thiện chất lượng đường truyền.

• Khái niệm truyền dẫn gián đoạn (Discontinuous Transmission - DTX): Tắt khối phát trong thời gian nghỉ của cuộc gọi để giảm nhiễu và tiết kiệm năng lượng.

• Khái niệm quy hoạch tần số (Frequency Planning): Thiết kế phân bổ tần số BCCH và TCH theo các mẫu tái sử dụng phù hợp với đặc điểm mạng và mật độ lưu lượng.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập dữ liệu thực tế từ mạng GSM/VMS khu vực phía Nam, bao gồm thông số kỹ thuật trạm BTS, số liệu lưu lượng, các chỉ tiêu chất lượng mạng (KPIs) như tỷ lệ rớt cuộc gọi, nghẽn kênh TCH và SDCCH, tỷ lệ chuyển giao thành công.

• Phương pháp chọn mẫu: Lựa chọn Trung Tâm 2 tại TP. Hồ Chí Minh làm khu vực nghiên cứu điển hình do mật độ thuê bao cao và nhu cầu tăng dung lượng cấp bách.

• Phương pháp phân tích: Kết hợp phân tích định lượng số liệu mạng với mô phỏng thiết kế tần số đa mẫu MRP, đánh giá hiệu quả qua các chỉ tiêu KPIs trước và sau khi triển khai. Sử dụng các công cụ mô phỏng và phần mềm quản lý mạng của Ericsson để tối ưu hóa tham số mạng.

• Timeline nghiên cứu: Nghiên cứu và triển khai thực tế trong năm 2005-2006, bao gồm các giai đoạn: phân tích hiện trạng, thiết kế mẫu tần số MRP, triển khai thử nghiệm, thu thập và đánh giá dữ liệu, điều chỉnh tham số mạng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tăng dung lượng mạng qua MRP: Áp dụng đa mẫu tái sử dụng tần số MRP đã tăng số nhóm thu phát trên mỗi ô từ trung bình 3 lên 4-6 TRX, tương đương tăng dung lượng từ 33% đến 100% tại các ô có mật độ lưu lượng cao. Ví dụ, một số ô tại TP. Hồ Chí Minh đã đạt 6 TRX sau triển khai MRP, so với 3 TRX trước đó.

2. Cải thiện chất lượng mạng: Sau khi triển khai MRP kết hợp với điều khiển công suất động, nhảy tần và truyền dẫn gián đoạn, tỷ lệ rớt cuộc gọi TCH giảm từ khoảng 2.5% xuống còn dưới 1.5%, tỷ lệ nghẽn kênh SDCCH giảm 30%, tỷ lệ chuyển giao thành công tăng lên trên 95%.

3. Hiệu quả kinh tế: So với giải pháp mở rộng phổ tần hoặc lắp đặt thêm trạm, MRP giảm chi phí đầu tư khoảng 40-60% trong khi vẫn đảm bảo tăng dung lượng và chất lượng dịch vụ. Biểu đồ so sánh cho thấy MRP là giải pháp cân bằng giữa hiệu quả dung lượng và chi phí.

4. Khả năng thiết bị đáp ứng: Thiết bị Ericsson tại Trung Tâm 2 hỗ trợ đầy đủ các tính năng cần thiết như nhảy tần băng cơ sở, điều khiển công suất động BTS và MS, truyền dẫn gián đoạn, cho phép triển khai MRP hiệu quả mà không cần nâng cấp phần cứng lớn.

Thảo luận kết quả

Việc tăng dung lượng mạng bằng MRP là giải pháp kỹ thuật phù hợp với điều kiện phổ tần giới hạn và mật độ thuê bao cao tại các đô thị lớn. Kết quả giảm tỷ lệ rớt cuộc gọi và nghẽn kênh chứng tỏ sự cải thiện rõ rệt về chất lượng dịch vụ, góp phần nâng cao trải nghiệm người dùng. So sánh với các nghiên cứu trong ngành, kết quả này tương đồng với các báo cáo của nhà khai thác GSM trên thế giới khi áp dụng đa mẫu tái sử dụng tần số.

Việc kết hợp MRP với các kỹ thuật điều khiển công suất và nhảy tần là yếu tố then chốt để giảm nhiễu đồng kênh do khoảng cách tái sử dụng tần số nhỏ hơn. Các biểu đồ phân bố tần số và lưu lượng mạng minh họa rõ sự tối ưu hóa phổ tần và phân bố tải trọng trên mạng. Tuy nhiên, điểm hạn chế là MRP làm giảm tỷ số C/I, đòi hỏi phải tinh chỉnh tham số mạng liên tục để duy trì chất lượng.

Kết quả kinh tế cho thấy MRP là giải pháp tiết kiệm chi phí so với mở rộng phổ tần hoặc xây dựng thêm trạm, phù hợp với điều kiện tài chính và quy hoạch mạng của nhà khai thác. Việc triển khai thành công tại Trung Tâm 2 tạo tiền đề cho mở rộng áp dụng trên toàn mạng MobiFone.

Đề xuất và khuyến nghị

1. Mở rộng triển khai MRP trên toàn mạng: Đẩy mạnh áp dụng đa mẫu tái sử dụng tần số tại các khu vực có mật độ thuê bao cao, đặc biệt tại Hà Nội và các thành phố lớn, nhằm tăng dung lượng mạng hiệu quả trong vòng 2 năm tới.

2. Tối ưu hóa tham số điều khiển công suất và nhảy tần: Thường xuyên điều chỉnh các tham số công suất động BTS và MS, cũng như chuỗi nhảy tần để giảm nhiễu và duy trì chất lượng dịch vụ, do đội ngũ kỹ thuật mạng thực hiện hàng quý.

3. Phát triển hệ thống giám sát và đánh giá KPIs: Xây dựng quy trình thu thập và phân tích dữ liệu mạng tự động, tập trung vào các chỉ tiêu rớt cuộc gọi, nghẽn kênh và chuyển giao, nhằm phát hiện sớm và xử lý kịp thời các vấn đề mạng.

4. Đào tạo và nâng cao năng lực kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về quy hoạch tần số, điều khiển công suất và kỹ thuật MRP cho đội ngũ kỹ sư vận hành, đảm bảo triển khai và vận hành hiệu quả giải pháp.

5. Nghiên cứu phát triển giải pháp kết hợp đa băng tần: Trong dài hạn, nghiên cứu tích hợp MRP với mạng GSM1800 và các công nghệ 3G để đáp ứng nhu cầu tăng trưởng thuê bao và dịch vụ đa dạng hơn.

Đối tượng nên tham khảo luận văn

1. Nhà khai thác mạng di động: Các nhà mạng GSM trong và ngoài nước có nhu cầu nâng cao dung lượng mạng trong điều kiện phổ tần giới hạn, cần giải pháp kỹ thuật tối ưu và tiết kiệm chi phí.

2. Kỹ sư và chuyên viên mạng viễn thông: Những người tham gia thiết kế, vận hành và tối ưu hóa mạng GSM có thể áp dụng các phương pháp và quy trình triển khai MRP, điều khiển công suất và nhảy tần.

3. Nhà nghiên cứu và sinh viên ngành điện tử viễn thông: Tài liệu cung cấp cơ sở lý thuyết và thực tiễn về quy hoạch tần số, kỹ thuật tái sử dụng tần số và các công nghệ hỗ trợ trong mạng GSM.

4. Các nhà hoạch định chính sách và quản lý viễn thông: Tham khảo để xây dựng chính sách cấp phép phổ tần, quy hoạch mạng và định hướng phát triển công nghệ viễn thông phù hợp với nhu cầu thực tế.

Câu hỏi thường gặp

1. Giải pháp MRP là gì và tại sao cần áp dụng?
   MRP (Multireused Pattern) là phương pháp đa mẫu tái sử dụng tần số giúp tăng số nhóm thu phát trên mỗi ô mà không cần mở rộng phổ tần hoặc tăng trạm. Giải pháp này cần thiết để đáp ứng nhu cầu tăng dung lượng mạng trong điều kiện phổ tần giới hạn và mật độ thuê bao cao.

2. Các kỹ thuật hỗ trợ nào được sử dụng cùng MRP?
   Các kỹ thuật hỗ trợ gồm điều khiển công suất động (Dynamic Power Control) của BTS và MS, nhảy tần (Frequency Hopping) để giảm nhiễu và đa đường, truyền dẫn gián đoạn (DTX) để giảm nhiễu và tiết kiệm năng lượng. Sự kết hợp này giúp duy trì chất lượng dịch vụ khi áp dụng MRP.

3. Làm thế nào để đánh giá hiệu quả của MRP?
   Hiệu quả được đánh giá qua các chỉ tiêu KPIs như tỷ lệ rớt cuộc gọi, tỷ lệ nghẽn kênh TCH và SDCCH, tỷ lệ chuyển giao thành công. Ví dụ, sau triển khai MRP tại TP. Hồ Chí Minh, tỷ lệ rớt cuộc gọi giảm từ 2.5% xuống dưới 1.5%, chứng tỏ hiệu quả rõ rệt.

4. Có những hạn chế nào khi áp dụng MRP?
   MRP làm giảm khoảng cách tái sử dụng tần số, dẫn đến giảm tỷ số tín hiệu trên nhiễu (C/I), có thể ảnh hưởng đến chất lượng cuộc gọi nếu không điều chỉnh tham số mạng phù hợp. Do đó, cần kết hợp với các kỹ thuật điều khiển công suất và nhảy tần để giảm thiểu ảnh hưởng này.

5. Chi phí triển khai MRP so với các giải pháp khác như thế nào?
   MRP tiết kiệm chi phí đáng kể so với việc mở rộng phổ tần hoặc xây dựng thêm trạm mới. Biểu đồ so sánh cho thấy chi phí đầu tư giảm khoảng 40-60% trong khi vẫn tăng dung lượng mạng hiệu quả, phù hợp với điều kiện kinh tế của nhà khai thác.

Kết luận

• Giải pháp đa mẫu sử dụng lại tần số MRP đã chứng minh khả năng tăng dung lượng mạng GSM/VMS từ 33% đến 100% tại các khu vực mật độ thuê bao cao.
• Kết hợp MRP với điều khiển công suất động, nhảy tần và truyền dẫn gián đoạn giúp cải thiện chất lượng dịch vụ, giảm tỷ lệ rớt cuộc gọi và nghẽn kênh.
• Thiết bị Ericsson tại Trung Tâm 2 đáp ứng đầy đủ yêu cầu kỹ thuật để triển khai MRP hiệu quả mà không cần nâng cấp phần cứng lớn.
• MRP là giải pháp kinh tế, tiết kiệm chi phí đầu tư so với mở rộng phổ tần hoặc xây dựng thêm trạm, phù hợp với điều kiện phổ tần giới hạn tại Việt Nam.
• Đề xuất mở rộng triển khai MRP trên toàn mạng, tối ưu hóa tham số mạng và phát triển hệ thống giám sát KPIs nhằm đảm bảo chất lượng dịch vụ đến năm 2010 và xa hơn.

Nhà khai thác cần xây dựng kế hoạch triển khai MRP rộng rãi, đồng thời đào tạo kỹ thuật viên và phát triển hệ thống quản lý mạng để duy trì hiệu quả lâu dài. Để biết thêm chi tiết kỹ thuật và quy trình triển khai, liên hệ chuyên gia mạng GSM hoặc tham khảo tài liệu hướng dẫn của nhà cung cấp thiết bị Ericsson.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. PHÂN TÍCH, ĐÁNH GIÁ HIỆN TRẠNG, XÁC ĐỊNH NHU CẦU, NGHIÊN CỨU CÁC GIẢI PHÁP TĂNG DUNG LƯỢNG VÔ TUYẾN GSM VÀ LỰA CHỌN GIẢI PHÁP ĐA MẪU SỬ DỤNG LẠI TẦN SỐ CHO MẠNG GSM/VMS 1. Phân tích, đánh giá hiện trạng cung cấp dịch vụ mạng Mobifone, xác định nhu cầu phát triển dịch vụ tại khu vực có mật độ thuê bao cao. Trong những năm qua, mạng thông tin di động GSM phát triển nhanh chóng cả về lượng thuê bao lẫn dung lượng thọai.

Song song với việc phát triển dịch vụ thọai các dịch vụ giá trị gia tăng trên nền công nghệ thế hệ 2.5 như dịch vụ chuyển mạch gói vô tuyến kênh chung (GPRS) cũng đòi hỏi một số lượng kênh vô tuyến đủ sức đáp ứng nhu cầu. Các nhà khai thác sớm đứng trước một quyết định chiến lược làm thế nào để thiết kế phát triển mạng cho tương lai để đảm bảo mạng lưới không bị nghẽn mạch lớn và tìm kiếm các giải pháp đáp ứng yêu cầu tăng dung lượng nhưng vẫn đảm bảo nâng cao chất lượng mạng và có giá thành hợp lý. Tại Việt Nam hiện nay, phổ tần GSM được phân bổ cho 3 nhà khai thác với 3 mạng MobiFone, Vinaphone và Viettel. Trong dải tần GSM900 phân bổ cho mạng MobiFone, nhà khai thác VMS được cấp phép 41 cặp tần số.

Với 41 kênh tần số được cấp phép sử dụng cho mạng MobiFone trên tổng số 124 kênh tần số của dải GSM900 sử dụng mẫu lặp lại tần số GSM 4/12 thì trung bình sẽ có 3 cặp tần số trên 1 ô như vậy mỗi trạm 3 hướng chỉ được cấp trung bình 9 tần số (tương ứng 9 nhóm thu phát). Với cấu hình 9 nhóm thu phát cho một trạm việc thiết kế dung lượng mạng vô tuyến đã trở nên rất khó khăn và không còn đủ khả năng phục vụ tại khu vực có mật độ thuê bao cao như Hà nội và Tp. HCM hiện tại cũng như trong tương lai. Song song với việc nâng cao chất lượng cung cấp dịch vụ thoại mạng MobiFone, việc đa dạng hóa dịch vụ, đưa các dịch vụ giá trị gia tăng với 5 nhiều tiện ích cung cấp cho khách hàng như: dịch vụ truy cập vô tuyến (WAP), nhắn tin ngắn (SMS), nhắn tin quảng bá (cell broadcast), nhắn tin kèm hình ảnh màu, nhắn tin kèm các file âm thanh, truy cập internet tốc độ cao đã và đang ngày càng trở nên thực sự hấp dẫn khách hàng và không thể thiếu đối với bất kỳ nhà cung cấp dịch vụ thông tin di động nào nói chung cũng như mạng MobiFone nói riêng trên lộ trình tiến lên công nghệ thông tin di động thế hệ thứ 3 (3G), tạo lợ i thế cạnh tranh giữa các nhà khai thác di động.

Tuy nhiên, các dịch vụ này cũng đòi hỏi dung lượng băng thông vô tuyến ngày càng lớn và phải đủ khả năng đáp ứng một cách hiệu quả khi đưa vào triển khai trên mạng mà không làm ảnh hưởng tới chất lượng của dịch vụ thoại. Đây cũng là áp lực yêu cầu nhà khai thác phải có các giải pháp đột phá. Nghiên cứu các giải pháp tăng dung lượng vô tuyến GSM và phân tích các điều kiện kỹ thuật kinh tế để áp dụng các giải pháp. Nghiên cứu các giải pháp tăng dung lượng vô tuyến GSM.

Để thực hiện tăng dung lượng vô tuyến cho mạng GSM, có thể có một loạt giải pháp phải thực hiện đồng bộ, các giải pháp đó bao gồm: - Thực hiện tăng cường nhóm thu phát (TRX) cho ô phục vụ tại vùng lưu lượng. Đây là giải pháp truyền thống, đơn giản và hiệu quả nhất. Với cấu hình của thiết bị trạm thu phát sóng, thông thường ta có thể tăng được phần cứng nhóm thu phát trên ô tương ứng với mức độ 4-6TRX. Tuy nhiên, phải giải quyết bài toán tần số cho ô mà không ảnh hưởng đến hệ thống, gây nhiễu cho mạng lưới trong khu vực, vấn đề này sẽ được giải quyết bởi ứng dụng giải pháp đa mẫu tần số sử dụng lạ i (MRP).

- Phương pháp chia nhỏ ô để đặt thêm trạm. Đây cũng là một giải pháp truyền thống và rất hiệu quả, vẫn đang được áp dụng để triển khai tăng cường dung lượng trong các pha phát triển mạng. Tuy nhiên, đến một 6 lúc các trạm thu phát sóng quá gần nhau (khoảng 400m) thì giải pháp này khó có thể áp dụng vì các hệ thống trạm có thể gây nhiễu lẫn nhau. Khi này đòi hỏi phải áp dụng một loạt các thao tác như co lại vùng phủ bằng cách lựa chọn loại ăng ten cho phù hợp, chỉnh ăng ten, điều chỉnh công suất phát,… - Phương pháp mở dải tần sang phổ tần khác.

Giải pháp này đang được áp dụng tại Tp HCM. Hiện nay, 02 băng được cấp phép là băng GSM900 (41 cặp tần số từ kênh 84 đến 124) và GSM1800 (66 cặp tần số từ kênh 579 đến 644). Đây là giải pháp rất hiệu quả và cũng phải đảm bảo việc tối ưu tần số. (Dải tần GSM900 từ kênh 1 đến 124 ứng với tần số kênh lên UL:890-915MHz/ kênh xuống DL:935-960MHz; dải tần GSM1800 từ kênh 512-885 ứng với tần số kênh lên UL:1710- 1875MHz/ Kênh xuống DL:1805-1880MHz) - Giải pháp lắp đặt thêm trạm công suất nhỏ (microcell): giải pháp này sử dụng loại trạm công suất nhỏ với tần số riêng biệt để tăng cường dung lượng tại các khu vực thường xuyên có nhu cầu rất cao về lưu lượng- mật độ thuê bao cao.

- Giải pháp sử dụng phủ sóng trong các tòa nhà (Inbuilding solution – IBC): triển khai lắp đặt hệ thống phủ sóng trong các tòa nhà cao tầng sẽ đảm bảo tăng cường dung lượng, tăng cường chất lượng phủ sóng đặc biệt tại các tầng hầm, khu vực quá cao bị nhiễu đồng kênh. - Các giải pháp về phần mềm: sử dụng kênh bán tốc, phân chia tại theo lưu lượng giữa các cell… cũng có thể áp dụng trong một số trường hợp. Chi tiết mô tả các giải pháp được xem xét tại phần sau. Cách tìm giải pháp tốt nhất cho mỗi mạng lưới là bắt đầu bằng sự nghiên cứu dung lượng, “Nghiên cứu chiến lược dung lượng”, theo biểu đồ chiến lược tăng dung lượng dưới đây tại hình 1.

Thu hẹp bán kính ô: Phương pháp truyền thống để nâng cao dung lượng mạng trong một khu vực là tạo nên các trạm có bán kính ô nhỏ dần theo thời gian, tuy nhiên tới một khoảng cách tới hạn giữa các trạm, mạng sẽ bị ảnh hưởng do nhiễu (thực tế tại trung tâm Tp HCM độ cao bố trí anten GSM là 24-28m, khoảng cách giữa các trạm nhỏ hơn 400m) do đó các nhà khai thác phải nghĩ đến việc ứng dụng các giải pháp khác để nâng cao dung lượng mạng. Tăng nhóm thu phát ứng dụng giải pháp MRP. Dung lượng 1 ô được quyết định bởi số lượng kênh lưu lượng có khả năng đạt được, nghĩa là số lượng nhóm thu phát có thể bố trí được tại ô. Tái sử dụng tần số là yếu tố quyết định số lượng nhóm thu phát cho mỗi ô.

Hệ số tái sử dụngần số tcàng nhỏ số lượng nhóm thu phát trên mỗi ô càng tăng. Qui hoạch tần số cần được cân nhắc khi tạo mạng lưới dung lượng cao. Kế hoạch tần số sẽ hết sức phức tạp khi lập kế hoạch cho trạm mới, trạm công suất nhỏ và trạm trong nhà. MRP kết hợp mẫu tái sử dụng tần số thông dụng 4/12 cho kênh BCCH với các mẫu có hệ số tái sử dụng tần số nhỏ 3/9, 3/6, 3/3.

MRP cho phép tăng số lượng khối thu phát cho mỗi ô, trạm do đó tăng dung lượng mạng. Sử dụng giải pháp MRP là giải pháp hữu hiệu để nâng hiệu quả sử dụng phổ tần số mà không cần tăng các trạm với giá thành cao. Điểm giới hạn của phương pháp này là làm giảm tỷ số tín hiệu trên tạp âm C/I do khoảng cách tái sử dụng tần số ngắn lại. Muốn giải quyết vấn đề này cần thiết phải sử dụng các đặc tính có sẵn của hệ thống như điều khiển công suất (power control – PC) cùng với nhảy tần (frequency hopping –FH) và truyền dẫn gián đoạn (Discontinuous transmission - DTX).

8 BIỂU ĐỒ CHIẾN LƯỢC TĂNG DUNG LƯỢNG Giai đoạn đầu ứng dụng mẫu tái Tái sử sử dụng 12 dụng 12 Tăng Khoảng cách trạm trạm <1000m ứng dụng MRP tăng TRX Nghẽn mạng nhưng không tăng được TRX Ứng dụng MRP Ứng dụng MRP Ứng dụng MRP Ứng dụng các và trạm nhỏ và trạm nhỏ đa băng tần số giải pháp khác tại điểm nóng liên tục (Multi band) (HR) Hình 1.1: Biểu đồ chiến lược tăng dung lượng 1. Sử dụng trạm công suất nhỏ tại các điểm nóng Trạm công suất nhỏ được lắp ngoài trời với công suất thấp và ăng ten thấp (5 – 10m so với mặt đường phố) do đó có kích thước phủ sóng nhỏ với bản kính chỉ khoảng 100 – 200m. Loại trạm này thích hợp cho việc thêm 9 dung lượng các điểm có lưu lượng tập trung cao như phố kinh doanh, đường phố đông người và các khu vực cửa hiệu. Sử dụng trạm công suất nhỏ liên tục Áp dụng MRP cho các trạm công suất nhỏ liên tục nhằm cung cấp tần số khi số lượng trạm loại này tăng lên.

Thông thường sẽ cần khoảng 10 - 16 tần số BCCH cho các trạm công suất nhỏ liên tục với 2-4 nhóm thu phát /1 ô. Sử dụng đa băng tần số (Multi band) Tăng số tần số rõ ràng là con đường rất thuận lợi để tăng dung lượng mạng. Nếu tăng tần số trong băng tần khác như GSM1800, dung lượng sẽ được tăng liền bởi máy đầu cuối phần lớn hiện nay đều có sử dụng công nghệ đa băng tần số, tuy nhiên phương án nàychi phí rất cao. Thiết kế ô trong nhà (IBC).

Thiết kế ô trong nhà cung cấp nhà khai thác khả năng mở rộng dịch vụ mạng lưới. Bằng giải pháp trong nhà, Nhà khai thác có thể cung cấp cho các tổ chức riêng, các khu vực đặc biệt, các khu nhà đặc biệt vùng phủ sóng và chất lượng cuộc gọi sóng với giá thành hợp lý. Điều này có khả năng tăng thêm sự cạnh tranh và phân chia thị trường cho nhà khai thác. Ô được thiết kê để cung cấp vùng phủ sóng và chất lượng trong các toà nhà cao tầng, trong các đường hầm bằng cách sử dụng an ten loại trong nhà kết hợp với các trạm.

Hệ thống an ten có thể được gắn trực tiếp với tủ máy của trạm, qua trạm lặp vô tuyến (RF repeater) hoặc trạm lặp cáp quang. Kết quả của dịch vụ thiết kế ô trong nhà dựa trên yêu cầu khảo sát, đo kiểm tra. Giải pháp truyền dẫn bán tốc (HR) Với giải pháp “bán tốc”: Về mặt lý thuyết thì có thể tăng gấp đôi dung lượng.
